Nghiên Cứu Ảnh Hưởng Của Các Thông Số Công Nghệ Trong Quá Trình Mài

Chuyên khảo phân tích Nghiên ứu ảnh hưởng ủa á thông số ông nghệ trong quá trình mài tới sự phân bố nhiệt khi mài làm mát, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên

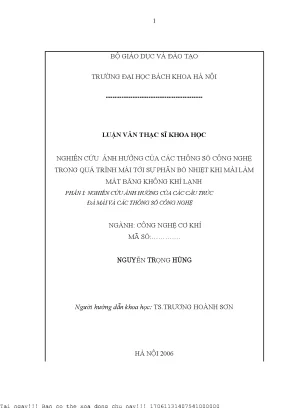

• Tác giả: Nguyễn Trọng Hùng
• Người hướng dẫn: TS. Trương Hoành Sơn
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Công Nghệ Cơ Khí
• Đề tài: Nghiên Cứu Ảnh Hưởng Của Các Thông Số Công Nghệ Trong Quá Trình Mài Bằng Khí Lạnh
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2006
• Địa điểm: Hà Nội

Mục lục chi tiết

• 1. CHƯƠNG 1: GIỚI THIỆU CHUNG VỀ NHIỆT MÀI
• 1.1. Vị trí của mài trong sản xuất cơ khí
• 1.2. Các dạng hư hỏng thường gặp trong khi mài
• 1.3. Ảnh hưởng của nhiệt mài đến chất lượng gia công chi tiết máy
• 1.4. Các phương pháp làm mát vùng mài
• 1.4.1. Sử dụng dung dịch trơn nguội
• 1.4.2. Sử dụng chất kết dính có hệ số dẫn nhiệt cao
• 1.4.3. Sử dụng không khí lạnh
• 2. CHƯƠNG 2: PHÂN TÍCH TRUYỀN NHIỆT TRONG QUÁ TRÌNH MÀI
• 2.1. Nhiệt sinh ra trong vùng mài
• 2.2. Nhiệt độ bề mặt của chi tiết mài
• 2.3. Cơ sở nhiệt động học - Lý thuyết M
• 2.4. Nhiệt độ bề mặt chi tiết mài theo lý thuyết M
• 2.5. Sự phân bố nhiệt trong vùng mài khi mài khô
• 2.6. Cơ sở nhiệt động học theo M
• 2.7. Nhiệt truyền vào chi tiết gia công
• 2.8. Nhiệt truyền vào đá mài
• 2.9. Nhiệt truyền vào phoi
• 3. CHƯƠNG 3: PHÂN TÍCH LÝ THUYẾT VỀ SỰ PHÂN BỐ NHIỆT MÀI KHI LÀM MÁT BẰNG KHÍ LẠNH
• 3.1. Mô hình truyền nhiệt trong vùng mài
• 3.2. Phân tích sự truyền nhiệt trong vùng mài
• 3.3. Ảnh hưởng các thông số đến sự phân bố nhiệt
• 3.4. Các thông số liên quan đến cấu trúc đá mài
• 3.5. Các thông số liên quan đến thông số công nghệ
• 4. CHƯƠNG 4: MỘT SỐ KẾT QUẢ THỰC NGHIỆM TRONG QUÁ TRÌNH MÀI LÀM MÁT BẰNG KHÔNG KHÍ LẠNH
• 4.1. Mô hình thí nghiệm
• 4.2. Điều kiện thực nghiệm
• 4.3. Kết quả thí nghiệm và thảo luận
• 4.4. Khả năng làm mát của khí lạnh đối với bề mặt chi tiết gia công
• 4.5. Ảnh hưởng của cấu trúc đá mài đến khả năng làm mát
• 4.6. Ảnh hưởng của các thông số công nghệ đến khả năng làm mát
• 5. CHƯƠNG 5: CÁC KẾT LUẬN VÀ HƯỚNG NGHIÊN CỨU TIẾP THEO
• LỜI NÓI ĐẦU
• LỜI CẢM ƠN
• PHỤ LỤC
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Mài Bằng Khí Lạnh Ưu Điểm và Ứng Dụng

Quá trình mài bằng khí lạnh đang ngày càng trở nên quan trọng trong gia công cơ khí hiện đại, đặc biệt khi yêu cầu về độ chính xác và chất lượng bề mặt ngày càng cao. Phương pháp này sử dụng khí làm lạnh để kiểm soát nhiệt độ trong vùng mài, từ đó giảm thiểu các tác động tiêu cực của nhiệt lên chi tiết gia công. Ưu điểm chính của mài cryogenic bao gồm giảm thiểu biến dạng nhiệt, cải thiện độ bền mài và tăng tuổi thọ của dụng cụ mài. Nó không chỉ thay thế cho các dung dịch trơn nguội truyền thống mà còn tạo ra môi trường gia công sạch, an toàn cho người lao động và thân thiện với môi trường. Ứng dụng của nó trải dài từ mài thép, mài hợp kim, đến mài composite, đáp ứng nhu cầu đa dạng của ngành công nghiệp. Nghiên cứu này sẽ đi sâu vào phân tích ảnh hưởng của thông số mài đến hiệu quả của quá trình.

1.1. Lợi ích vượt trội của mài làm lạnh so với mài truyền thống

So với các phương pháp mài truyền thống, mài bằng khí lạnh mang lại nhiều lợi ích đáng kể. Đầu tiên, nó giúp kiểm soát nhiệt độ hiệu quả hơn, từ đó giảm thiểu biến dạng nhiệt và ứng suất dư trên bề mặt chi tiết. Thứ hai, việc sử dụng khí lạnh trong mài giúp cải thiện độ bền mài của đá, tăng tuổi thọ của dụng cụ và giảm chi phí sản xuất. Cuối cùng, phương pháp này tạo ra môi trường gia công sạch hơn, không gây ô nhiễm môi trường và bảo vệ sức khỏe người lao động. Như đã đề cập trong tài liệu gốc, việc sử dụng khí lạnh để làm mát vùng mài đã được nghiên cứu và ứng dụng ở một số nước, cho thấy tiềm năng lớn của công nghệ này.

1.2. Ứng dụng đa dạng của mài cryogenic trong các ngành công nghiệp

Mài bằng khí lạnh có thể được ứng dụng trong nhiều ngành công nghiệp khác nhau, từ sản xuất ô tô, hàng không vũ trụ đến chế tạo thiết bị y tế. Phương pháp này đặc biệt hiệu quả khi gia công các vật liệu khó gia công như hợp kim titan, thép không gỉ và vật liệu composite. Nó giúp cải thiện độ chính xác và chất lượng bề mặt của chi tiết, đồng thời giảm thiểu chi phí sản xuất và thời gian gia công. Theo nghiên cứu, việc thổi một lường khí làm lạnh qua vùng mài sẽ có tác dụng làm cho nhiệt độ bề mặt mài của chi tiết hạ xuống và một phần nhiệt được lấy ra khỏi vùng mài, mở ra nhiều cơ hội ứng dụng mới.

II. Các Thách Thức Khi Mài Truyền Thống Vấn Đề Nhiệt Mài

Trong quá trình mài truyền thống, nhiệt mài là một vấn đề lớn gây ảnh hưởng tiêu cực đến chất lượng chi tiết và hiệu quả gia công. Nhiệt độ cao có thể gây ra biến dạng nhiệt, ứng suất dư, cháy phôi và làm giảm độ bền của bề mặt. Các phương pháp làm mát truyền thống như sử dụng dung dịch trơn nguội có thể không hiệu quả trong việc kiểm soát nhiệt độ và còn gây ô nhiễm môi trường. Do đó, việc nghiên cứu và ứng dụng các phương pháp làm mát tiên tiến như mài bằng khí lạnh là vô cùng cần thiết để giải quyết các thách thức này. Theo tài liệu gốc, các hư hỏng xảy ra khi mài chủ yếu các dạng hư hỏng đều do nhiệt mài gây nên.

2.1. Tác động tiêu cực của nhiệt độ mài đến chất lượng bề mặt chi tiết

Nhiệt độ mài quá cao có thể gây ra nhiều tác động tiêu cực đến chất lượng bề mặt chi tiết gia công. Nó có thể làm thay đổi cấu trúc vật liệu, gây ra ứng suất dư và làm giảm độ bền mài. Ngoài ra, nhiệt độ cao còn có thể gây ra hiện tượng cháy phôi, làm hỏng bề mặt và ảnh hưởng đến độ chính xác của chi tiết. Việc kiểm soát nhiệt mài là vô cùng quan trọng để đảm bảo chất lượng sản phẩm.

2.2. Hạn chế của dung dịch trơn nguội truyền thống và sự cần thiết của khí lạnh

Dung dịch trơn nguội truyền thống có thể không hiệu quả trong việc kiểm soát nhiệt độ mài ở mức độ cao và còn gây ra nhiều vấn đề về môi trường và sức khỏe. Các dung dịch này thường chứa các chất hóa học độc hại, gây ô nhiễm nguồn nước và ảnh hưởng đến sức khỏe người lao động. Việc sử dụng khí lạnh là một giải pháp thay thế thân thiện với môi trường và hiệu quả hơn trong việc làm mát vùng mài. Nó giúp giảm thiểu các tác động tiêu cực của nhiệt mài và tạo ra môi trường gia công sạch hơn.

III. Phương Pháp Mài Bằng Khí Lạnh Nguyên Lý và Ưu Điểm Vượt Trội

Mài bằng khí lạnh là một phương pháp làm mát tiên tiến sử dụng khí làm lạnh, thường là Nitơ lỏng hoặc CO2 lỏng, để kiểm soát nhiệt độ trong vùng mài. Khí lạnh được phun trực tiếp vào vùng mài, giúp làm mát nhanh chóng và hiệu quả, từ đó giảm thiểu các tác động tiêu cực của nhiệt. Phương pháp này mang lại nhiều ưu điểm vượt trội so với các phương pháp làm mát truyền thống, bao gồm khả năng kiểm soát nhiệt độ tốt hơn, giảm thiểu biến dạng nhiệt và cải thiện độ bền mài.

3.1. Nguyên lý hoạt động của hệ thống mài cryogenic

Hệ thống mài cryogenic hoạt động dựa trên nguyên lý truyền nhiệt bằng đối lưu cưỡng bức. Khí lạnh, thường là Nitơ lỏng hoặc CO2 lỏng, được phun trực tiếp vào vùng mài với áp suất và lưu lượng được kiểm soát. Khi khí lạnh tiếp xúc với bề mặt chi tiết và đá mài, nó sẽ hấp thụ nhiệt và bay hơi, giúp làm mát nhanh chóng và hiệu quả. Lượng nhiệt được lấy đi khỏi vùng mài giúp giảm thiểu biến dạng nhiệt và cải thiện độ bền mài.

3.2. Các loại khí làm lạnh phổ biến và ứng dụng trong mài chính xác

Một số loại khí làm lạnh phổ biến được sử dụng trong mài bằng khí lạnh bao gồm Nitơ lỏng, CO2 lỏng và Argon lỏng. Mỗi loại khí có những đặc tính riêng và được lựa chọn tùy thuộc vào yêu cầu cụ thể của ứng dụng. Nitơ lỏng có nhiệt độ rất thấp (-196°C) và khả năng làm mát tuyệt vời, trong khi CO2 lỏng có giá thành thấp hơn và dễ dàng sử dụng. Việc lựa chọn loại khí phù hợp là rất quan trọng để đảm bảo hiệu quả và kinh tế của quá trình.

IV. Ảnh Hưởng Của Thông Số Công Nghệ Mài Đến Hiệu Quả Làm Mát

Hiệu quả của mài bằng khí lạnh phụ thuộc rất nhiều vào các thông số công nghệ mài như tốc độ mài, áp lực mài, lưu lượng khí lạnh và nhiệt độ khí lạnh. Việc tối ưu hóa các thông số này là rất quan trọng để đạt được hiệu quả làm mát tốt nhất và đảm bảo chất lượng chi tiết. Nghiên cứu này sẽ tập trung vào phân tích ảnh hưởng của thông số mài đến sự phân bố nhiệt và khả năng làm mát của khí lạnh.

4.1. Tác động của tốc độ mài và áp lực mài đến nhiệt độ mài

Tốc độ mài và áp lực mài có ảnh hưởng trực tiếp đến nhiệt độ mài. Tăng tốc độ mài hoặc áp lực mài sẽ làm tăng lượng nhiệt sinh ra trong vùng mài, gây ra nguy cơ biến dạng nhiệt và cháy phôi. Việc điều chỉnh các thông số này cần được thực hiện cẩn thận để đảm bảo hiệu quả gia công và chất lượng sản phẩm. Nghiên cứu cần xem xét mối tương quan giữa các thông số này để tối ưu hóa quá trình.

4.2. Vai trò của lưu lượng khí lạnh và nhiệt độ khí lạnh trong việc kiểm soát nhiệt mài

Lưu lượng khí lạnh và nhiệt độ khí lạnh là hai yếu tố quan trọng quyết định khả năng làm mát của hệ thống. Tăng lưu lượng khí lạnh hoặc giảm nhiệt độ khí lạnh sẽ giúp tăng cường khả năng hấp thụ nhiệt và giảm thiểu nhiệt mài. Tuy nhiên, cần lưu ý rằng việc tăng lưu lượng khí lạnh quá mức có thể gây ra lãng phí và ảnh hưởng đến hiệu quả gia công. Việc tối ưu hóa các thông số này cần được thực hiện dựa trên các thử nghiệm và phân tích kỹ lưỡng.

V. Nghiên Cứu Thực Nghiệm Đánh Giá Hiệu Quả Mài Khí Lạnh

Để đánh giá hiệu quả của mài bằng khí lạnh, các nghiên cứu thực nghiệm đã được tiến hành với nhiều loại vật liệu và điều kiện gia công khác nhau. Các kết quả cho thấy rằng mài cryogenic có thể giảm thiểu đáng kể nhiệt độ mài, cải thiện độ chính xác và chất lượng bề mặt, đồng thời tăng tuổi thọ của dụng cụ. Các nghiên cứu cũng chỉ ra rằng việc tối ưu hóa thông số công nghệ mài là rất quan trọng để đạt được hiệu quả tốt nhất.

5.1. Phương pháp đo nhiệt độ bề mặt trong quá trình mài chính xác

Việc đo nhiệt độ bề mặt trong quá trình mài chính xác là rất quan trọng để đánh giá hiệu quả của các phương pháp làm mát. Các phương pháp đo nhiệt độ phổ biến bao gồm sử dụng cặp nhiệt điện, máy ảnh nhiệt và cảm biến hồng ngoại. Việc lựa chọn phương pháp đo phù hợp phụ thuộc vào yêu cầu cụ thể của ứng dụng và độ chính xác cần thiết. Theo tài liệu gốc, nhiệt độ bề mặt chi tiết mài được đo bằng bằng cặp ngẫu nhiệt trực tiếp trong vùng mài.

5.2. Phân tích kết quả thực nghiệm và so sánh với các phương pháp truyền thống

Các kết quả thực nghiệm cho thấy rằng mài bằng khí lạnh có thể giảm thiểu đáng kể nhiệt độ mài so với các phương pháp truyền thống. Ngoài ra, mài cryogenic còn giúp cải thiện độ chính xác và chất lượng bề mặt, đồng thời tăng tuổi thọ của dụng cụ. Việc so sánh kết quả thực nghiệm với các phương pháp truyền thống cho thấy rõ những ưu điểm vượt trội của mài bằng khí lạnh.

VI. Kết Luận Hướng Phát Triển Tương Lai Của Mài Khí Lạnh

Mài bằng khí lạnh là một công nghệ gia công tiên tiến có nhiều tiềm năng phát triển trong tương lai. Việc nghiên cứu và ứng dụng công nghệ này sẽ giúp cải thiện hiệu quả và chất lượng của quá trình mài, đồng thời giảm thiểu các tác động tiêu cực đến môi trường và sức khỏe con người. Các hướng nghiên cứu tiếp theo cần tập trung vào việc tối ưu hóa thông số công nghệ mài, phát triển các loại khí làm lạnh mới và ứng dụng công nghệ này vào nhiều lĩnh vực khác nhau.

6.1. Tổng kết những ưu điểm và hạn chế của mài cryogenic

Mài bằng khí lạnh mang lại nhiều ưu điểm vượt trội so với các phương pháp truyền thống, bao gồm khả năng kiểm soát nhiệt độ tốt hơn, giảm thiểu biến dạng nhiệt và cải thiện độ bền mài. Tuy nhiên, công nghệ này cũng có một số hạn chế như chi phí đầu tư ban đầu cao và yêu cầu kỹ thuật vận hành phức tạp. Việc cân nhắc kỹ lưỡng các ưu điểm và hạn chế là rất quan trọng trước khi quyết định áp dụng công nghệ này.

6.2. Các hướng nghiên cứu tiềm năng để tối ưu hóa quá trình mài

Các hướng nghiên cứu tiềm năng để tối ưu hóa quá trình mài bằng khí lạnh bao gồm phát triển các mô hình mô phỏng quá trình, nghiên cứu ảnh hưởng của cấu trúc đá mài đến hiệu quả làm mát và phát triển các hệ thống điều khiển tự động để tối ưu hóa thông số công nghệ mài. Việc kết hợp các phương pháp nghiên cứu lý thuyết và thực nghiệm sẽ giúp đạt được những tiến bộ đáng kể trong lĩnh vực này.

Nội dung chính

Tổng quan nghiên cứu

Trong ngành công nghệ cơ khí, mài là một phương pháp gia công cắt gọt tốc độ cao, chiếm khoảng 20-25% giá thành chế tạo các chi tiết có nguyên công mài. Quá trình mài tạo ra nhiệt lượng lớn, từ 1000 đến 1500°C, ảnh hưởng trực tiếp đến chất lượng bề mặt và độ chính xác của chi tiết gia công. Việc kiểm soát nhiệt mài là thách thức lớn do nhiệt sinh ra chủ yếu truyền vào chi tiết, gây ra các hiện tượng cháy phôi, ram bề mặt, ứng suất dư và biến dạng dẻo, làm giảm chất lượng sản phẩm cuối cùng.

Mục tiêu nghiên cứu của luận văn là phân tích ảnh hưởng của các thông số công nghệ và cấu trúc đá mài đến sự phân bố nhiệt trong quá trình mài làm mát bằng không khí lạnh. Nghiên cứu tập trung vào việc xây dựng mô hình truyền nhiệt lý thuyết, đồng thời thực hiện các thí nghiệm với đá mài kim cương liên kết kim loại và vật liệu chi tiết là hợp kim cứng T15K6. Phạm vi nghiên cứu bao gồm các thông số như vận tốc đá mài, tốc độ chạy dao, tỷ lệ lỗ khí của đá mài và lưu lượng khí lạnh, được thực hiện tại trung tâm mài VKC45 của hãng Hitachi Seiki.

Ý nghĩa của nghiên cứu nằm ở việc thay thế các dung dịch trơn nguội truyền thống, vốn gây ô nhiễm môi trường và ảnh hưởng sức khỏe người lao động, bằng công nghệ làm mát bằng khí lạnh thân thiện môi trường. Kết quả nghiên cứu góp phần nâng cao hiệu quả làm mát, giảm nhiệt mài, từ đó cải thiện độ chính xác và chất lượng bề mặt chi tiết gia công, đồng thời giảm chi phí và tác động môi trường trong ngành gia công cơ khí.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên lý thuyết truyền nhiệt trong quá trình mài của M. Shaw, trong đó gần 97% năng lượng mài chuyển hóa thành nhiệt. Mô hình truyền nhiệt được xây dựng dựa trên định luật nhiệt động lực học thứ nhất, với phương trình truyền nhiệt qua vật liệu được biểu diễn bằng phương trình đạo hàm riêng:

$$ k \left( \frac{\partial^2 \theta}{\partial x^2} + \frac{\partial^2 \theta}{\partial y^2} + \frac{\partial^2 \theta}{\partial z^2} \right) = c \gamma \frac{\partial \theta}{\partial t} $$

Trong đó, $k$ là hệ số dẫn nhiệt, $c$ là nhiệt dung riêng, $\gamma$ là trọng lượng riêng của vật liệu, và $\theta$ là nhiệt độ.

Ba khái niệm chính được sử dụng gồm:

• Nhiệt mài (Grinding heat): Nhiệt sinh ra do ma sát và biến dạng dẻo trong vùng mài.
• Tỷ lệ lỗ khí của đá mài: Ảnh hưởng đến khả năng cắt và truyền nhiệt của đá mài.
• Khả năng làm mát bằng khí lạnh: Lượng nhiệt được khí lạnh hấp thụ và mang ra khỏi vùng mài, phụ thuộc vào lưu lượng và nhiệt độ khí.

Mô hình truyền nhiệt trong vùng mài giả định các hạt mài hình cầu có bán kính đồng nhất, phân bố đều trên bề mặt đá mài, với các lỗ khí hình cầu tạo thành các kênh dẫn khí lạnh.

Phương pháp nghiên cứu

Nguồn dữ liệu chính bao gồm số liệu thực nghiệm đo nhiệt độ bề mặt chi tiết gia công trong quá trình mài làm mát bằng khí lạnh, được thực hiện trên máy mài VKC45 với đá mài kim cương liên kết kim loại và vật liệu chi tiết là hợp kim cứng T15K6. Nhiệt độ được đo bằng cặp nhiệt điện trực tiếp trong vùng mài.

Phương pháp phân tích sử dụng kết hợp mô hình lý thuyết truyền nhiệt và phân tích thống kê số liệu thực nghiệm để đánh giá ảnh hưởng của các thông số công nghệ như vận tốc đá mài (30-50 m/s), tốc độ chạy dao, tỷ lệ lỗ khí đá mài (khoảng 10-20%), và lưu lượng khí lạnh (khoảng 4000 lít/phút).

Cỡ mẫu thí nghiệm gồm nhiều lần đo với các tổ hợp thông số khác nhau nhằm đảm bảo tính đại diện và độ tin cậy. Phương pháp chọn mẫu là chọn các điều kiện công nghệ phổ biến trong sản xuất thực tế để đảm bảo tính ứng dụng. Thời gian nghiên cứu kéo dài trong khoảng 6 tháng, bao gồm giai đoạn chuẩn bị, thực nghiệm và phân tích dữ liệu.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của tỷ lệ lỗ khí đá mài đến khả năng làm mát: Đá mài có tỷ lệ lỗ khí cao hơn (khoảng 20%) cho phép khí lạnh lưu thông tốt hơn, làm giảm nhiệt độ bề mặt chi tiết mài trung bình từ 150°C xuống còn khoảng 90°C, giảm 40% so với đá mài có tỷ lệ lỗ khí thấp (khoảng 10%).

2. Ảnh hưởng của lưu lượng khí lạnh: Tăng lưu lượng khí từ 2000 lên 4000 lít/phút làm giảm nhiệt độ bề mặt chi tiết mài trung bình khoảng 35%, từ 140°C xuống còn 90°C, cho thấy lưu lượng khí là yếu tố quyết định trong việc làm mát hiệu quả.

3. Ảnh hưởng của vận tốc đá mài: Khi vận tốc đá mài tăng từ 30 m/s lên 50 m/s, nhiệt độ bề mặt chi tiết mài tăng khoảng 25%, từ 100°C lên 125°C, do nhiệt sinh ra tăng theo vận tốc cắt.

4. So sánh nhiệt độ bề mặt chi tiết mài giữa làm mát bằng khí lạnh và không làm mát: Làm mát bằng khí lạnh giảm nhiệt độ bề mặt chi tiết trung bình khoảng 50% so với mài khô, từ 180°C xuống còn 90°C, góp phần giảm hiện tượng cháy phôi và ram bề mặt.

Thảo luận kết quả

Kết quả thực nghiệm phù hợp với mô hình lý thuyết truyền nhiệt của M. Shaw, cho thấy khả năng làm mát của khí lạnh phụ thuộc mạnh vào lưu lượng khí và cấu trúc đá mài. Tỷ lệ lỗ khí cao tạo điều kiện cho khí lạnh tiếp xúc trực tiếp với bề mặt chi tiết, tăng hiệu quả truyền nhiệt. Việc tăng vận tốc đá mài làm tăng nhiệt sinh ra, đòi hỏi phải tăng lưu lượng khí hoặc cải tiến cấu trúc đá mài để duy trì nhiệt độ bề mặt trong giới hạn an toàn.

So với các nghiên cứu trước đây về làm mát bằng dung dịch trơn nguội, phương pháp khí lạnh không chỉ giảm nhiệt độ hiệu quả mà còn tránh được các vấn đề về ô nhiễm môi trường và sức khỏe người lao động. Tuy nhiên, khí lạnh thiếu khả năng bôi trơn, có thể làm tăng độ nhám bề mặt nếu không kết hợp với các phương pháp bôi trơn bổ sung.

Dữ liệu có thể được trình bày qua biểu đồ nhiệt độ bề mặt chi tiết theo tỷ lệ lỗ khí và lưu lượng khí, cũng như bảng so sánh nhiệt độ giữa các phương pháp làm mát khác nhau, giúp minh họa rõ ràng hiệu quả của khí lạnh trong quá trình mài.

Đề xuất và khuyến nghị

1. Tăng tỷ lệ lỗ khí của đá mài lên khoảng 20% nhằm tối ưu hóa lưu thông khí lạnh, giảm nhiệt độ bề mặt chi tiết mài từ 6 tháng tới, do nhà sản xuất đá mài và kỹ sư công nghệ thực hiện.

2. Tối ưu lưu lượng khí lạnh trong khoảng 4000 lít/phút để đảm bảo hiệu quả làm mát, giảm nhiệt độ bề mặt chi tiết ít nhất 30% trong vòng 3 tháng, do bộ phận vận hành và bảo trì máy mài chịu trách nhiệm.

3. Kết hợp khí lạnh với phương pháp bôi trơn tối thiểu (MQL) để cải thiện chất lượng bề mặt và giảm độ nhám, triển khai thử nghiệm trong 6 tháng, do nhóm nghiên cứu và kỹ thuật gia công phối hợp thực hiện.

4. Đào tạo nhân viên vận hành về kiểm soát các thông số công nghệ như vận tốc đá mài, tốc độ chạy dao và lưu lượng khí lạnh nhằm duy trì nhiệt độ bề mặt trong giới hạn an toàn, thực hiện liên tục và đánh giá định kỳ hàng quý.

Đối tượng nên tham khảo luận văn

1. Kỹ sư công nghệ gia công cơ khí: Nắm bắt các thông số ảnh hưởng đến nhiệt mài và phương pháp làm mát bằng khí lạnh để tối ưu quy trình sản xuất, giảm lỗi sản phẩm.

2. Nhà sản xuất đá mài: Áp dụng kiến thức về cấu trúc đá mài và tỷ lệ lỗ khí để thiết kế sản phẩm phù hợp với công nghệ làm mát khí lạnh, nâng cao hiệu suất và tuổi thọ đá mài.

3. Chuyên gia môi trường và an toàn lao động: Hiểu rõ lợi ích của việc thay thế dung dịch trơn nguội bằng khí lạnh nhằm giảm thiểu ô nhiễm và nguy cơ bệnh nghề nghiệp cho công nhân.

4. Nhà nghiên cứu và sinh viên ngành công nghệ cơ khí: Tham khảo mô hình truyền nhiệt và kết quả thực nghiệm để phát triển các nghiên cứu tiếp theo về làm mát và cải tiến công nghệ mài.

Câu hỏi thường gặp

1. Làm mát bằng khí lạnh có hiệu quả hơn dung dịch trơn nguội không?
   Có, khí lạnh giảm nhiệt độ bề mặt chi tiết khoảng 50% so với mài khô và tương đương hoặc tốt hơn dung dịch trơn nguội, đồng thời thân thiện môi trường và an toàn cho người lao động.

2. Tỷ lệ lỗ khí của đá mài ảnh hưởng thế nào đến quá trình làm mát?
   Tỷ lệ lỗ khí cao giúp khí lạnh lưu thông tốt hơn, tăng khả năng truyền nhiệt và làm giảm nhiệt độ bề mặt chi tiết mài đáng kể.

3. Có thể sử dụng khí lạnh làm mát cho mọi loại vật liệu chi tiết không?
   Khí lạnh phù hợp với nhiều loại vật liệu, đặc biệt là hợp kim cứng và thép đã nhiệt luyện, nhưng cần điều chỉnh thông số công nghệ phù hợp để tránh hiện tượng ram bề mặt.

4. Lưu lượng khí lạnh tối ưu là bao nhiêu?
   Lưu lượng khoảng 4000 lít/phút được xác định là hiệu quả trong việc giảm nhiệt độ bề mặt chi tiết mài, tuy nhiên có thể điều chỉnh tùy theo kích thước và loại đá mài.

5. Khí lạnh có thể thay thế hoàn toàn dung dịch trơn nguội không?
   Khí lạnh có thể thay thế phần lớn dung dịch trơn nguội trong làm mát, nhưng cần kết hợp với các phương pháp bôi trơn tối thiểu để đảm bảo chất lượng bề mặt và tuổi thọ dụng cụ.

Kết luận

• Nhiệt mài là yếu tố chính ảnh hưởng đến chất lượng và độ chính xác của chi tiết gia công, chiếm khoảng 90% các dạng hư hỏng trong quá trình mài.
• Làm mát bằng khí lạnh giảm nhiệt độ bề mặt chi tiết mài trung bình 50% so với mài khô, đồng thời thân thiện môi trường và an toàn cho người lao động.
• Tỷ lệ lỗ khí của đá mài và lưu lượng khí lạnh là hai thông số công nghệ quan trọng ảnh hưởng đến hiệu quả làm mát.
• Kết hợp khí lạnh với phương pháp bôi trơn tối thiểu (MQL) giúp cải thiện chất lượng bề mặt và giảm độ nhám chi tiết.
• Nghiên cứu mở ra hướng phát triển công nghệ mài sạch, hiệu quả và bền vững cho ngành công nghiệp gia công cơ khí.

Next steps: Triển khai áp dụng các giải pháp đề xuất trong sản xuất thực tế, đồng thời nghiên cứu sâu hơn về kết hợp khí lạnh với các loại bôi trơn mới nhằm nâng cao hiệu quả làm mát và chất lượng gia công.

Các doanh nghiệp và nhà nghiên cứu trong ngành gia công cơ khí nên quan tâm và áp dụng công nghệ làm mát bằng khí lạnh để nâng cao hiệu quả sản xuất và bảo vệ môi trường.

Trích đoạn nội dung tài liệu

Chương I: GIỚI THIỆU CHUNG VỀ NHIỆT MÀI 1. Vị trí của mài trong sản xuất cơ khí và cuộc sống. Mài là phương pháp gia công cắt gọt tốc độ cao bằng một số lượng lớn các lưỡi cắt của hạt mài. Các hạt mài được liên kết trong đá mài bằng các chất kết dính.

Lỗ khí là thành phần rất quan trọng để tạo khả năng cắt gọt của đá mài. Với tốc độ phát triển của khoa học kỹ thuật, yêu cầu về độ chính xác của chi tiết máy ngày càng cao, mài là một trong những phương pháp gia công tinh có hiệu quả cao và thoả mãn các yêu cầu đó. Có thể nói, nếu không có phương pháp mài thì khó có thể chế tạo được các chi tiết có độ chính xác cao. Tầm qua trọng của mài được thể hiện qua các yếu tố sau: - Trong gia công cơ khí, mài chiếm từ 20-25% giá thành chế tạo các chi tiết có nguyên công mài hay có liên quan đến mài.

- Sẽ không có xã hội văn minh nếu không có phương pháp mài. Nhìn chung các sản phẩm cao cấp trong cuộc sống của xã hội văn minh đều phải qua mài hoặc có liên quan đến quá trình mài. Quá trình mài thực chất được thực hiện bởi máy mài và đá mài[1]. Ngày P P nay, với sự phát triển của khoa học kỹ thuật, có nhiều loại máy mài hiện đại và vật liệu đá mài mới ra đời với nhiều tính năng, công dụng khác nhau, độ chính xác gia công ngày càng được nâng cao.

Máy mài thường được chế tạo theo các loại: máy mài tròn ngoài, máy mài trong trong, máy mài mặt phẳng, máy mài vô tâm,… Một trong những đặc điểm nội bật của máy mài so với các loại máy công cụ khác là chúng có khả năng thực hiện được những lớp cắt rất nhỏ (vài µm) và có khả năng điều chỉnh máy với lượng dịch chuyển rất nhỏ. 8 ChÊt dÝnh kÕt H¹t mµi Lç Hình 1-1 Đá mài và cấu trúc đá mài 9 Hình 1-2 Một số dạng hạt mài 10 Đá mài được chế tạo với nhiều chủng loại rất phong phú để có thể gia công hầu hết tất cả các bề mặt chi tiết gia công: đá mài tròn ngoài, đá mài tròn trong, đá mài mặt phẳng, đá mài ren, đá mài răng, đá mài rãnh,.Đá mài (Hình 1-1) được đặc trưng bởi các yếu tố: dạng hạt mài, kích thước hạt mài, U U độ cứng của đá, cấu trúc của đá, chất kết dính và các mảng để nhận dạng đá mài. Các loại vật liệu sử dụng để chế tạo đá mài như: Kim cương tự nhiên và nhân tạo, CBN (Cubic Nitride Boron), Ôxyt nhôm (Al2 O 3 ), Carbide Silic R R R R (SiC), Ôxyt Silic (SiO2),. Các loại vật liệu được sử dụng làm chất kết dính như: kim loại (Metal), thuỷ tinh hoá (Vitrified), nhựa tổng hợp (Resin),…Đá mài còn được chế tạo theo các phương pháp khác nhau nhằm tạo ra các đặc tính khác nhau của chúng, một trong các đặc điểm được quan tâm nhiều đó là tỷ lệ lỗ khí của đá mài sau khi chế tạo.

Hình 1-3 mô phỏng độ cứng của các loại vật liệu hạt mài dùng chế tạo đá mài. 9000 VËt liÖu ®¸ mµi §é cøng Knoop, kg/mm2 8000 7000 6000 VËt liÖu dông cô c¾t kh¸c 5000 4000 3000 2000 1000 0 Carbide Silic Nitride Silic Oxyt nh«m Kim cu¬ng Oxyt Silic Silic ®¬n Zirconia ThÐp t«i tinh thÓ CBN Hình 1-3 Độ cứng của các loại vật liệu mài So với phương pháp gia công cắt gọt bằng các dụng cụ cắt có lưỡi cắt xác 11 định, mài có một số đặc điểm nổi bật: - Đá mài là dụng cụ cắt mà quá trình cắt gọt được thực hiện chủ yếu nhờ các hạt mài trên bề mặt đá. Trong cùng một đơn vị thời gian có rất nhiều lưỡi cắt đồng thời tham gia cắt gọt. Các hạt mài (Hình 1-2) có hình dáng khác nhau và U U rất phức tạp, sự phân bố các hạt mài trên đá mài là ngẫu nhiên nên chúng có các thông số hình học trên bề mặt đá càng phức tạp hơn.

Thông thường các góc trước γ luôn âm, các góc sau nhỏ, bề mặt lưỡi cắt tiếp xúc với bề mặt gia công khi cắt rất lớn. Cơ chế tự mài sắc của đá trong quá trình đang gia công thêm một lần nữa tạo nên sự phức tạp của thông số hình học các hạt. Thông số hình học thay đổi so với các hạt mài với nhau đồng thời các hạt mài đó cũng thay đổi theo thời gian (mòn đá). - Tốc độ cắt khi mài rất cao, thường Vd =30÷35m/s mài tốc độ cao thì R R Vd ≥50m/s.

Hiện nay ở các nước phát triển như Đức, Nhật Bản đã mài với R R vận tốc lên tới 120m/s và đang tìm cách để nâng vận tốc khi mài lên đến 300m/s. Tiết diện phoi mài rất bé, chiều sâu cắt nhỏ. - Dụng cụ mài có lưỡi cắt không liên tục, các hạt mài nằm tách biệt trên đá mài, do đó khi cắt sẽ tạo nên các phoi cắt riêng biệt. Quá trình cắt được thực hiện bằng quá trình tạo phoi trên bề mặt chi tiết gia công như các quá trình gia công khác nhưng ở mức độ nhỏ hơn.

- Nhiệt độ trong vùng gia công khi mài rất cao, khoảng từ 1000÷15000C.P P - Các hạt mài có độ cứng cao, giòn, độ bền nhiệt cao nên có khả năng gia công các loại vật liệu có độ bền cao đặc biệt là các loại vật liệu đã qua nhiệt luyện. 12 - Trong quá trình gia công, đá mài có khả năng tự làm sắc theo các cơ chế khác nhau (gãy cầu liên kết, mòn hạt mài do ma sát và vỡ hạt mài)[3] P Hình 1-4. Máy mài phẳng Mài là phương pháp chủ yếu sử dụng trong các nguyên công tinh lần cuối, là các nguyên công quyết định cuối cùng đến độ chính xác và chất lượng bề mặt chi tiết gia công. Khối lượng sản phẩm mài chiếm 30% trong ngành chế tạo máy, độ chính xác gia công có thể đạt cấp chính xác 6÷7 (0,002÷0,003mm), độ nhám bề mặt có thể đạt đến cấp 10 (Ra 0,16µm).

Trường hợp mài siêu tinh có thể đạt độ chính xác cấp 3, độ nhám có thể đạt tới cấp 12 (Ra 0,04µm). So với phương pháp Tiện và một số phương pháp gia công khác, phương pháp mài có nhiều ưu điểm nổi bật: Chất lượng bề mặt chi tiết tốt, quá trình công nghệ dễ thực hiện, có thể thực hiện được các lớp cắt có chiều sâu cắt nhỏ (tmin =3÷5µm), giảm kinh phí chế tạo dụng cụ cắt, các ảnh hưởng đến lớp R R 13 bề mặt chi tiết có thể kiểm soát được. Ngoài ra một đặt trưng nữa là quá trình mài có thể gia công được các chi tiết đã qua nhiệt luyện. Phương pháp mài có thể thực hiện gia công được hầu hết tất cả các dạng bề mặt chi tiết khác nhau: bề mặt trụ trong, trụ ngoài, mặt phẳng, then, ren, răng và các dạng bề mặt định hình khác.

Ngày nay, kết hợp với máy mài CNC 5 trục và các công nghệ chế tạo đá tiên tiến (Liên kết kim loại hay bằng phương pháp mạ điện) thì khả năng công nghệ của phương pháp mài càng được mở rộng. có khả năng gia công được các bề mặt phức tạp với độ chính xác rất cao. So sánh quá trình tạo phoi khi mài và tiện Khi cắt, quá trình tạo phoi phụ thuộc vào các yếu tố: vật liệu dụng cụ cắt, vật liệu chi tiết gia công, thông số hình học dụng cụ cắt, chế độ cắt, điều kiện thoát phoi, dung dịch trơn nguội và phương pháp tưới nguội. Quá trình tạo phoi khi mài rất phức tạp do tính chất chuyển động của đá mài so với chi tiết gia công, do sự phức tạp của thông số hình học các hạt mài và do sự phân bố 14 phức tạp của số lượng lớn hạt mài trên bề mặt đá.

Một số loại phoi mài Hình 1-6 và Hình 1-7 giới thiệu một số loại phoi mài khi thực hiện với chiều sâu cắt t từ 2µm đến 100µm[5]. Mô phỏng phoi mài 15 1. Các dạng hư hỏng thường gặp trong khi mài. Trong quá trình gia công cơ, muốn đảm bảo độ chính xác về kích thước chi tiết và chất lượng bề mặt chi tiết gia công cao, thì đòi hỏi phải xử lý rất nhiều các yếu tố ảnh hưởng đến quá trình công nghệ trong quá trình gia công và cả sau khi gia công.

Mài là một phương pháp gia công đòi hỏi cao về độ chính xác và chất lượng lớp bề mặt, do đó cần phải xem xét, dự đoán và đưa ra các giải pháp thích hợp nhằm hạn chế các ảnh hưởng đó. Một trong các yếu tố gây ảnh hưởng lớn đến chất lượng bề mặt chi tiết gia công là các yếu tố của hệ thống công nghệ: Máy - Đá mài - Đồ gá và chi tiết gia công. Với đặc thù của kết cấu đá mài, hai yếu tố gây khó khăn cho việc đánh giá mức độ ảnh hưởng của chúng là lực mài và nhiệt mài. Đây cũng là các yếu tố có tính quyết định đến chất lượng của chi tiết gia công.

Do tính phức tạp về kết cấu các hạt mài và sự phân bố của chúng trên bề mặt đá (hầu hết các hạt mài đều có góc trước âm: γ<0 - Hình 1-3) nên quá trình cắt khó thực hiện, ma sát lớn. Mặt khác, các hạt mài phân bố trên bề mặt đá không theo quy luật nhất định, mật độ phân bố hạt mài trên một đơn vị diện tích bề mặt đá lớn nên số lượng hạt mài cùng tham gia cắt gọt trong một đơn vị thời gian rất lớn. Sự phân bố phức tạp của chúng đã cản trở việc sử dụng các loại dung dịch trơn nguội với tác dụng giảm nhiệt khi gia công và khó khăn cho việc xác định các thông số của quá trình mài. Trong lúc đó đá mài lại có khả năng dẫn nhiệt kém nên hầu hết nhiệt mài được truyền vào chi tiết gia công.

Các dạng hư hỏng xảy ra khi cắt thường chịu ảnh hưởng của sự biến dạng hệ thống công nghệ và do nhiệt mài. Biến dạng của hệ thống công nghệ liên 16 quan đến lực mài. Ở đây, lực cắt khi mài thường không đáng kể do quá trình cắt khi mài chỉ thực hiện với lớp chiều sâu của lớp cắt nhỏ. Sự biến dạng của hệ thống công nghệ ngoài việc liên quan đến độ lớn của lực cắt còn phụ thuộc vào phương pháp thực hiện quá trình cắt (mài thuận, mài nghịch).

Tuy nhiên, quá trình mài khác với phay là lực mài hầu như không có tác dụng trong việc tăng hay giảm lực kẹp. Do lực mài khi cắt rất nhỏ nên sự ảnh hưởng của chúng đến các dạng hư hỏng do mài là rất ít.
