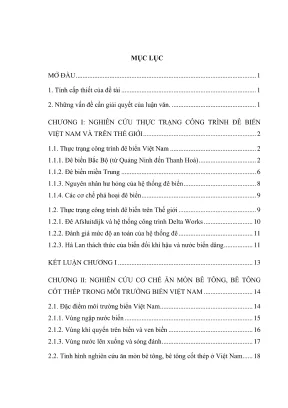

Tổng quan nghiên cứu

Việt Nam sở hữu bờ biển dài hơn 3600 km, trải dài từ Móng Cái đến Hà Tiên, đóng vai trò quan trọng trong phát triển kinh tế và xã hội. Tuy nhiên, môi trường biển khắc nghiệt với các yếu tố như nước biển mặn, sóng lớn, thủy triều lên xuống và biến đổi khí hậu đã gây ra hiện tượng ăn mòn nghiêm trọng đối với các công trình đê biển và bê tông cốt thép ven biển. Theo ước tính, tốc độ ăn mòn và phá hủy các công trình này diễn ra nhanh chóng, gây thiệt hại kinh tế lớn và ảnh hưởng đến an toàn xã hội. Mục tiêu nghiên cứu là phân tích cơ chế xâm thực, ăn mòn bê tông và bê tông cốt thép trong môi trường biển Việt Nam, đồng thời đề xuất các giải pháp kỹ thuật nhằm giảm thiểu ăn mòn, nâng cao tuổi thọ công trình. Phạm vi nghiên cứu tập trung vào các tuyến đê biển Bắc Bộ và miền Trung, với dữ liệu thu thập trong khoảng thời gian nhiều năm qua, bao gồm khảo sát thực trạng, thí nghiệm vật liệu và ứng dụng thực tế tại huyện Nghĩa Hưng, tỉnh Nam Định. Nghiên cứu có ý nghĩa thiết thực trong việc bảo vệ hệ thống đê biển, giảm chi phí bảo trì và nâng cao hiệu quả khai thác các công trình ven biển trong bối cảnh biến đổi khí hậu và nước biển dâng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên hai lý thuyết chính: lý thuyết ăn mòn hóa học và lý thuyết ăn mòn điện hóa cốt thép trong bê tông. Lý thuyết ăn mòn hóa học tập trung vào các phản ứng giữa các ion trong nước biển (Na⁺, Cl⁻, Mg²⁺, SO₄²⁻) với thành phần khoáng vật của xi măng và bê tông, gây phá hủy cấu trúc đá xi măng. Lý thuyết ăn mòn điện hóa mô tả quá trình oxy hóa cốt thép trong môi trường có ion Cl⁻, dẫn đến giảm tiết diện cốt thép và mất khả năng chịu lực. Mô hình nghiên cứu bao gồm phân vùng môi trường biển thành ba vùng chính: vùng ngập nước, vùng nước lên xuống và vùng khí quyển ven biển, mỗi vùng có đặc điểm ăn mòn khác nhau. Các khái niệm chính gồm: cơ chế ăn mòn bê tông, cơ chế ăn mòn cốt thép, cấu trúc đá xi măng và tác động của phụ gia khoáng, phụ gia ức chế ăn mòn.

Phương pháp nghiên cứu

Nguồn dữ liệu bao gồm khảo sát thực trạng các tuyến đê biển Bắc Bộ và miền Trung, thu thập mẫu bê tông tại hiện trường và trong phòng thí nghiệm. Cỡ mẫu khảo sát khoảng 36 công trình bê tông cốt thép ven biển tại các tỉnh như Nam Định, Thanh Hóa, Quảng Bình, Bến Tre. Phương pháp chọn mẫu theo phương pháp ngẫu nhiên có chủ đích, tập trung vào các đoạn đê có dấu hiệu ăn mòn nghiêm trọng. Phân tích vật liệu sử dụng các thí nghiệm xác định độ lưu động, cường độ nén, hệ số thấm và khả năng chống ăn mòn của bê tông có và không có phụ gia khoáng, phụ gia ức chế ăn mòn. Timeline nghiên cứu kéo dài trong nhiều năm, từ khảo sát thực địa, thí nghiệm đến ứng dụng thực tế tại huyện Nghĩa Hưng, Nam Định. Phương pháp phân tích dữ liệu sử dụng thống kê mô tả, so sánh tỷ lệ ăn mòn và cường độ chịu nén giữa các mẫu bê tông khác nhau.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Thực trạng công trình đê biển Việt Nam: Tổng chiều dài đê biển Bắc Bộ khoảng 484 km, trong đó hơn 350 km là đê trực tiếp tiếp xúc với biển. Khoảng 90 km kè bảo vệ mái đê đã được xây dựng, còn lại nhiều đoạn chưa có kè hoặc kè chưa đủ kiên cố, dẫn đến nguy cơ sạt lở cao, đặc biệt tại các huyện Hải Hậu, Giao Thủy (Nam Định). Mặt đê có chiều rộng nhỏ, nhiều đoạn dưới 2 m, gây khó khăn trong giao thông và ứng cứu mùa bão.

  2. Cơ chế ăn mòn bê tông và bê tông cốt thép: Nước biển chứa khoảng 3,5% muối hòa tan, chủ yếu là NaCl, MgCl₂, SO₄²⁻, với độ pH khoảng 8. Các ion này phản ứng với Ca(OH)₂ trong bê tông tạo thành các sản phẩm hòa tan hoặc gây nở thể tích như ettringit, làm phá hủy cấu trúc bê tông. Cốt thép bị ăn mòn điện hóa do ion Cl⁻ xâm nhập qua lớp bê tông bảo vệ, giảm tiết diện cốt thép từ 20% đến 60% sau 5-7 năm sử dụng.

  3. Hiệu quả của phụ gia khoáng và phụ gia ức chế ăn mòn: Thí nghiệm cho thấy bê tông có sử dụng phụ gia khoáng và phụ gia ức chế ăn mòn có hệ số thấm giảm 15-20% so với bê tông đối chứng, cường độ nén tăng trung bình 10-15% sau 28 ngày. Mẫu bê tông ngâm trong nước biển 28 ngày có tỷ lệ giảm cường độ thấp hơn 12% so với mẫu không sử dụng phụ gia.

  4. Ứng dụng thực tế tại huyện Nghĩa Hưng, Nam Định: Thiết kế cấp phối bê tông sử dụng 25% phụ gia khoáng và 0,5% phụ gia ức chế ăn mòn đã được áp dụng thành công. Kết quả thí nghiệm cho thấy hệ số thấm của bê tông giảm từ 3,4×10⁻⁶ cm/s xuống còn 2,7×10⁻⁶ cm/s, cường độ nén đạt 320 kg/cm², tăng 18% so với bê tông truyền thống.

Thảo luận kết quả

Nguyên nhân chính của hiện tượng ăn mòn là do sự xâm nhập của các ion Cl⁻ và SO₄²⁻ trong nước biển, kết hợp với tác động cơ học của sóng và thủy triều. So với các nghiên cứu quốc tế, kết quả tại Việt Nam tương đồng với các vùng biển có điều kiện khí hậu nhiệt đới gió mùa. Việc sử dụng phụ gia khoáng và phụ gia ức chế ăn mòn giúp tăng cường cấu trúc bê tông, giảm độ rỗng mao quản, từ đó hạn chế sự xâm nhập của ion ăn mòn. Dữ liệu có thể được trình bày qua biểu đồ so sánh hệ số thấm và cường độ nén giữa các mẫu bê tông, cũng như bảng thống kê tỷ lệ ăn mòn cốt thép theo thời gian sử dụng. Kết quả nghiên cứu góp phần nâng cao hiệu quả bảo vệ công trình đê biển, giảm chi phí bảo trì và kéo dài tuổi thọ công trình trong điều kiện môi trường biển khắc nghiệt.

Đề xuất và khuyến nghị

  1. Áp dụng rộng rãi phụ gia khoáng và phụ gia ức chế ăn mòn trong bê tông đê biển: Khuyến khích các đơn vị thi công sử dụng phụ gia với tỷ lệ từ 20-30% phụ gia khoáng và 0,3-0,5% phụ gia ức chế ăn mòn để tăng cường khả năng chống xâm thực, giảm hệ số thấm bê tông. Thời gian áp dụng: ngay trong các dự án xây dựng và sửa chữa đê biển hiện nay.

  2. Xây dựng hệ thống kè bảo vệ mái đê đồng bộ và kiên cố: Đầu tư xây dựng thêm khoảng 400 km kè đá hoặc bê tông cốt thép bảo vệ mái đê, đặc biệt tại các đoạn đê Bắc Bộ và miền Trung chưa có kè hoặc kè yếu. Chủ thể thực hiện: Bộ Nông nghiệp và Phát triển Nông thôn phối hợp với địa phương, thời gian 5 năm.

  3. Tăng cường công tác duy tu, sửa chữa và giám sát định kỳ: Thiết lập quy trình kiểm tra, đánh giá an toàn đê biển hàng năm theo tiêu chuẩn quốc tế, phát hiện sớm các dấu hiệu ăn mòn và hư hỏng để xử lý kịp thời. Chủ thể: Ban quản lý đê điều các tỉnh, thời gian liên tục hàng năm.

  4. Nghiên cứu và phát triển vật liệu bê tông mới phù hợp với điều kiện biển Việt Nam: Khuyến khích các viện nghiên cứu và trường đại học phát triển các loại xi măng bền sunphat, bê tông cốt thép có khả năng chống ăn mòn cao hơn, phù hợp với đặc điểm khí hậu và hóa học nước biển Việt Nam. Thời gian: 3-5 năm.

Đối tượng nên tham khảo luận văn

  1. Các nhà quản lý và kỹ sư xây dựng công trình ven biển: Giúp hiểu rõ cơ chế ăn mòn và áp dụng các giải pháp kỹ thuật phù hợp để nâng cao tuổi thọ công trình.

  2. Các viện nghiên cứu và trường đại học chuyên ngành xây dựng và vật liệu: Cung cấp cơ sở lý thuyết và dữ liệu thực nghiệm để phát triển nghiên cứu sâu hơn về vật liệu chống ăn mòn.

  3. Các nhà hoạch định chính sách và cơ quan quản lý đê điều: Hỗ trợ xây dựng chính sách, tiêu chuẩn kỹ thuật và kế hoạch bảo trì, nâng cấp hệ thống đê biển.

  4. Doanh nghiệp sản xuất vật liệu xây dựng và phụ gia: Tham khảo để phát triển sản phẩm phù hợp với yêu cầu chống ăn mòn trong môi trường biển, mở rộng thị trường.

Câu hỏi thường gặp

  1. Tại sao bê tông và bê tông cốt thép bị ăn mòn nhanh trong môi trường biển?
    Do nước biển chứa nhiều ion Cl⁻, SO₄²⁻ và Mg²⁺ phản ứng với thành phần khoáng của bê tông và cốt thép, gây phá hủy cấu trúc và ăn mòn điện hóa cốt thép. Ví dụ, ion Cl⁻ xâm nhập làm mất tính bảo vệ của lớp bê tông, dẫn đến gỉ sét cốt thép.

  2. Phụ gia khoáng và phụ gia ức chế ăn mòn có tác dụng như thế nào?
    Phụ gia khoáng giúp tăng cường cấu trúc bê tông, giảm độ rỗng mao quản, hạn chế sự xâm nhập của ion ăn mòn. Phụ gia ức chế ăn mòn tạo lớp bảo vệ trên bề mặt cốt thép, ngăn chặn quá trình oxy hóa. Thí nghiệm cho thấy bê tông có phụ gia có hệ số thấm giảm 15-20%.

  3. Làm thế nào để đánh giá mức độ ăn mòn của bê tông cốt thép trong thực tế?
    Có thể sử dụng thí nghiệm đo cường độ nén, hệ số thấm, khảo sát hiện trạng bề mặt bê tông và cốt thép, đo độ dày lớp bê tông bảo vệ và kiểm tra sự ăn mòn cốt thép qua mẫu lấy từ công trình.

  4. Tại sao cần xây dựng kè bảo vệ mái đê?
    Kè bảo vệ mái đê giúp chống xói mòn chân đê do sóng và thủy triều, giảm nguy cơ sạt lở và vỡ đê. Hiện nay, nhiều đoạn đê chưa có kè hoặc kè yếu, dẫn đến nguy cơ mất an toàn cao.

  5. Nghiên cứu này có thể áp dụng cho các công trình ven biển khác không?
    Có thể áp dụng cho các công trình cầu, cảng, kè biển có điều kiện môi trường tương tự, giúp nâng cao tuổi thọ và giảm chi phí bảo trì trong môi trường biển khắc nghiệt.

Kết luận

  • Công trình đê biển và bê tông cốt thép ven biển Việt Nam đang chịu tác động ăn mòn nghiêm trọng do môi trường biển khắc nghiệt.
  • Cơ chế ăn mòn bao gồm phản ứng hóa học giữa ion nước biển với đá xi măng và ăn mòn điện hóa cốt thép.
  • Sử dụng phụ gia khoáng và phụ gia ức chế ăn mòn giúp giảm hệ số thấm, tăng cường cường độ bê tông và kéo dài tuổi thọ công trình.
  • Ứng dụng thực tế tại huyện Nghĩa Hưng cho thấy hiệu quả rõ rệt của giải pháp cấp phối bê tông có phụ gia.
  • Đề xuất xây dựng kè bảo vệ mái đê, tăng cường duy tu, phát triển vật liệu mới và áp dụng quy trình giám sát định kỳ để bảo vệ hệ thống đê biển.

Tiếp theo, cần triển khai áp dụng các giải pháp kỹ thuật trong các dự án xây dựng và sửa chữa đê biển, đồng thời đẩy mạnh nghiên cứu phát triển vật liệu mới phù hợp với điều kiện môi trường biển Việt Nam. Đề nghị các cơ quan quản lý, viện nghiên cứu và doanh nghiệp phối hợp thực hiện để nâng cao hiệu quả bảo vệ bờ biển quốc gia.
