I. Tổng Quan Về Phay CNC Bí Quyết Nâng Cao Độ Chính Xác
Phay CNC (Computer Numerical Control) đã cách mạng hóa ngành cơ khí, cho phép gia công các chi tiết phức tạp với độ chính xác cao hơn so với phương pháp truyền thống. Tuy nhiên, đạt được độ chính xác gia công CNC tuyệt đối vẫn là một thách thức. Các yếu tố như sai số gia công CNC, dung sai gia công CNC, và đặc tính của vật liệu gia công CNC đều ảnh hưởng đến kết quả cuối cùng. Bài viết này sẽ đi sâu vào các yếu tố này và cung cấp các giải pháp để cải tiến độ chính xác phay CNC. Từ lựa chọn dao cụ phay CNC phù hợp đến tối ưu hóa chế độ cắt phay CNC, mỗi bước đều quan trọng để đạt được kết quả mong muốn.
1.1. Ưu điểm vượt trội của máy phay CNC so với phương pháp truyền thống
Máy phay CNC vượt trội so với máy phay truyền thống ở khả năng tự động hóa, độ chính xác và khả năng lặp lại. Máy phay truyền thống phụ thuộc nhiều vào kỹ năng của người vận hành, dẫn đến sự biến động về chất lượng. Máy phay CNC sử dụng chương trình điều khiển số để thực hiện các thao tác cắt, giảm thiểu sai sót do con người và đảm bảo độ chính xác gia công CNC ổn định. Hơn nữa, máy CNC có thể thực hiện các thao tác phức tạp mà máy phay truyền thống không thể.
1.2. Ứng dụng của phay CNC trong các ngành công nghiệp hiện đại
Phay CNC được ứng dụng rộng rãi trong nhiều ngành công nghiệp, bao gồm hàng không vũ trụ, ô tô, y tế và điện tử. Khả năng gia công các chi tiết phức tạp với dung sai gia công CNC chặt chẽ làm cho nó trở thành một công cụ không thể thiếu để sản xuất các bộ phận quan trọng. Ví dụ, trong ngành hàng không vũ trụ, phay CNC được sử dụng để tạo ra các bộ phận máy bay có hình dạng phức tạp và yêu cầu độ chính xác cao, đảm bảo an toàn và hiệu suất.
II. Thách Thức Độ Chính Xác Phay CNC Nguyên Nhân Gây Sai Số
Mặc dù phay CNC có độ chính xác cao, sai số gia công CNC vẫn là một vấn đề cần giải quyết. Có nhiều nguyên nhân gây ra sai số, bao gồm sai số hình học máy, rung động gia công CNC, biến dạng nhiệt gia công CNC, và mòn dao cụ phay CNC. Việc hiểu rõ các nguyên nhân này là bước đầu tiên để tìm ra các giải pháp nâng cao độ chính xác gia công CNC. Ngoài ra, yếu tố con người trong khâu gá đặt phay CNC cũng có thể ảnh hưởng đến độ chính xác cuối cùng của sản phẩm.
2.1. Phân tích các yếu tố ảnh hưởng đến độ chính xác kích thước chi tiết
Độ chính xác kích thước chi tiết chịu ảnh hưởng bởi nhiều yếu tố. Sai số hình học máy như độ vuông góc, độ song song của các trục, độ nhám bề mặt CNC có thể gây ra sai lệch kích thước. Chế độ cắt phay CNC không phù hợp, như tốc độ cắt quá cao hoặc lượng chạy dao lớn, có thể gây ra biến dạng và sai số. Vật liệu gia công CNC cũng đóng vai trò quan trọng, vì mỗi loại vật liệu có độ cứng và khả năng gia công khác nhau.
2.2. Tác động của nhiệt độ và rung động đến độ chính xác vị trí
Nhiệt độ gia công CNC và rung động gia công CNC là hai yếu tố quan trọng ảnh hưởng đến độ chính xác vị trí chi tiết phay CNC. Nhiệt độ có thể gây ra biến dạng gia công CNC cho cả máy và chi tiết gia công, dẫn đến sai lệch vị trí. Rung động có thể làm giảm độ ổn định của quá trình cắt, gây ra sai số vị trí và ảnh hưởng đến chất lượng bề mặt. Việc kiểm soát nhiệt độ và giảm rung động là cần thiết để đạt được độ chính xác vị trí tương đối chi tiết phay CNC cao.
2.3. Vai trò của gá đặt và dao cụ trong việc đảm bảo độ chính xác gia công
Việc gá đặt phay CNC chi tiết không đúng cách có thể dẫn đến sai số vị trí và kích thước. Đảm bảo chi tiết được kẹp chặt và ổn định là rất quan trọng. Lựa chọn dao cụ phay CNC phù hợp với vật liệu và hình dạng chi tiết cũng quan trọng không kém. Dao cụ phay CNC cùn hoặc không phù hợp có thể gây ra rung động, sai số và ảnh hưởng đến chất lượng bề mặt. Việc bảo trì và thay thế dao cụ định kỳ là cần thiết.
III. Phương Pháp Bù Sai Số Bí Quyết Phay CNC Chính Xác Tuyệt Đối
Để nâng cao độ chính xác gia công CNC, phương pháp bù sai số là một giải pháp hiệu quả. Bù sai số là quá trình điều chỉnh chương trình NC để bù lại các sai số đã biết hoặc dự đoán được. Có nhiều phương pháp bù sai số khác nhau, bao gồm bù sai số hình học, bù sai số nhiệt, và bù sai số do mòn dao. Phần mềm phần mềm CAM CNC hiện đại thường tích hợp các công cụ bù sai số giúp đơn giản hóa quá trình này. Bù sai số trực tiếp trong chương trình NC dựa trên thực nghiệm là một hướng đi hiệu quả, ít tốn kém.
3.1. Nguyên tắc cơ bản của phương pháp bù sai số trong phay CNC
Nguyên tắc cơ bản của phương pháp bù sai số là xác định các nguồn gây sai số và lượng sai số tương ứng, sau đó điều chỉnh chương trình NC để bù lại các sai số này. Quá trình này có thể được thực hiện bằng cách sử dụng các cảm biến để đo sai số trực tiếp hoặc bằng cách sử dụng các mô hình toán học để dự đoán sai số. Lượng bù sai số có thể được thêm vào chương trình NC một cách thủ công hoặc tự động bằng phần mềm CAM CNC.
3.2. Các loại bù sai số thường gặp Hình học nhiệt và mòn dao
Có ba loại bù sai số thường gặp trong phay CNC: bù sai số hình học, bù sai số nhiệt, và bù sai số do mòn dao. Bù sai số hình học là bù lại các sai số do độ không vuông góc, độ không song song của các trục máy. Bù sai số nhiệt là bù lại các sai số do biến dạng nhiệt của máy và chi tiết gia công. Bù sai số do mòn dao là bù lại các sai số do mòn dao cụ phay CNC trong quá trình cắt.
3.3. Thiết kế thí nghiệm RSM Response Surface Methodology để bù sai số
RSM (Response Surface Methodology) là một phương pháp thống kê được sử dụng để thiết kế thí nghiệm và tối ưu hóa các quá trình. Trong phay CNC, RSM có thể được sử dụng để thiết kế thí nghiệm bù sai số, giúp xác định lượng bù tối ưu cho từng thông số. Phương pháp này cho phép giảm thiểu số lượng thí nghiệm cần thiết và đạt được kết quả chính xác hơn so với phương pháp thử sai thông thường. Phần mềm Minitab hỗ trợ thiết kế và phân tích kết quả thí nghiệm RSM.
IV. Tối Ưu Hóa Chế Độ Cắt Ảnh Hưởng Đến Độ Chính Xác Phay CNC
Tối ưu hóa chế độ cắt phay CNC là một yếu tố then chốt để đạt được độ chính xác gia công CNC cao. Tốc độ cắt phay CNC, lượng chạy dao phay CNC, và chiều sâu cắt cần được lựa chọn cẩn thận để giảm thiểu rung động, nhiệt độ và mòn dao. Sử dụng phần mềm mô phỏng gia công CNC có thể giúp dự đoán kết quả và tối ưu hóa chế độ cắt trước khi thực hiện gia công thực tế. Kỹ thuật phay tinh CNC cũng đóng vai trò quan trọng trong việc cải thiện chất lượng bề mặt và độ chính xác kích thước.
4.1. Lựa chọn tốc độ cắt và lượng chạy dao phù hợp với vật liệu
Lựa chọn tốc độ cắt phay CNC và lượng chạy dao phay CNC phù hợp với vật liệu gia công CNC là rất quan trọng. Tốc độ cắt quá cao có thể gây ra nhiệt độ cao, mòn dao nhanh và rung động. Lượng chạy dao quá lớn có thể gây ra quá tải cho máy và sai số kích thước. Nên tham khảo các bảng khuyến nghị hoặc sử dụng phần mềm mô phỏng gia công CNC để lựa chọn các thông số tối ưu.
4.2. Kiểm soát rung động trong quá trình phay để tăng độ ổn định
Rung động gia công CNC có thể làm giảm độ chính xác gia công CNC và chất lượng bề mặt. Để kiểm soát rung động, cần đảm bảo máy được đặt trên nền móng vững chắc, sử dụng dao cụ phay CNC có độ cứng cao, và điều chỉnh chế độ cắt phay CNC để giảm lực cắt. Sử dụng các thiết bị giảm chấn cũng là một giải pháp hiệu quả.
4.3. Sử dụng phần mềm mô phỏng để dự đoán và tối ưu hóa chế độ cắt
Phần mềm mô phỏng gia công CNC là một công cụ hữu ích để dự đoán kết quả và tối ưu hóa chế độ cắt trước khi thực hiện gia công thực tế. Phần mềm mô phỏng có thể mô phỏng quá trình cắt, dự đoán lực cắt, nhiệt độ, rung động và sai số. Dựa trên kết quả mô phỏng, có thể điều chỉnh chế độ cắt để đạt được kết quả mong muốn.
V. Ứng Dụng Thực Tế Nâng Cao Độ Chính Xác Kích Thước và Vị Trí

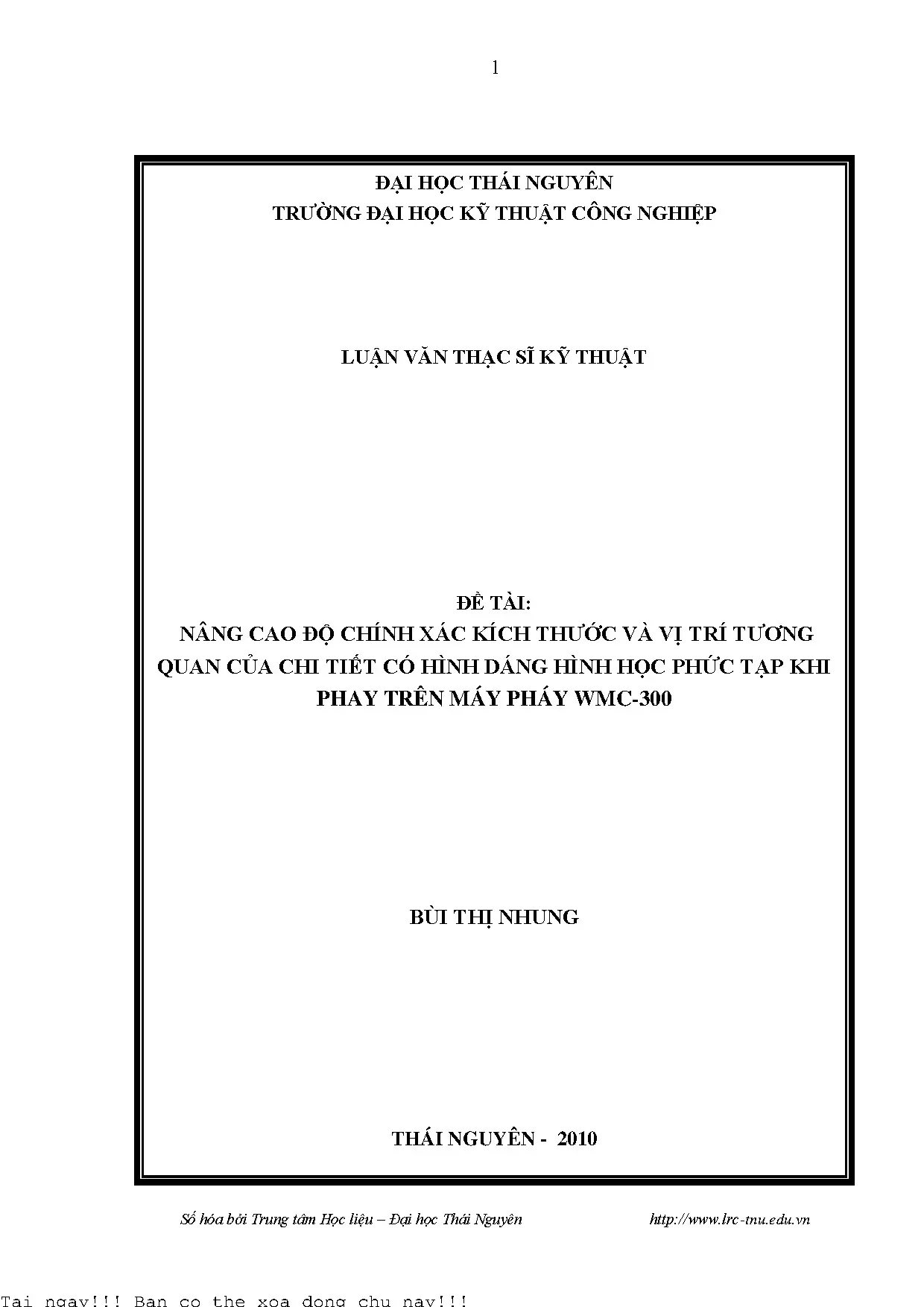

Luận văn gốc đã thực hiện nghiên cứu trên máy phay WMC-300 và đề xuất phương pháp bù sai số để nâng cao độ chính xác kích thước gia công CNC và độ chính xác vị trí tương đối chi tiết phay CNC. Phương pháp này dựa trên việc thiết kế thí nghiệm RSM và sử dụng phần mềm Minitab để phân tích kết quả. Kết quả thí nghiệm cho thấy phương pháp bù sai số giúp giảm đáng kể sai số kích thước và vị trí, đồng thời cải thiện đáng kể chất lượng sản phẩm. Nghiên cứu chỉ ra tầm quan trọng của việc phân tích và bù đắp sai số gia công CNC một cách có hệ thống.
5.1. Phân tích kết quả thí nghiệm bù sai số kích thước trên máy WMC 300
Luận văn đã thực hiện các thí nghiệm bù sai số kích thước trên máy phay WMC-300. Kết quả cho thấy rằng việc bù sai số giúp giảm đáng kể sai số kích thước. Giá trị lượng bù tối ưu đã được xác định thông qua phương pháp RSM và phần mềm Minitab. Các kết quả này chứng minh tính hiệu quả của phương pháp bù sai số trong việc nâng cao độ chính xác kích thước gia công CNC.
5.2. Đánh giá hiệu quả của phương pháp bù sai số vị trí tương quan
Luận văn cũng đánh giá hiệu quả của phương pháp bù sai số vị trí tương quan. Kết quả cho thấy rằng việc bù sai số giúp cải thiện đáng kể độ chính xác vị trí tương đối chi tiết phay CNC. Giá trị lượng bù tối ưu đã được xác định thông qua phương pháp RSM và phần mềm Minitab. Các kết quả này chứng minh tính hiệu quả của phương pháp bù sai số trong việc cải tiến độ chính xác vị trí tương đối.
VI. Tương Lai Của Phay CNC Xu Hướng và Nghiên Cứu Nổi Bật
Tương lai của phay CNC hứa hẹn nhiều tiến bộ vượt bậc. Các xu hướng nghiên cứu hiện nay tập trung vào phát triển các hệ thống điều khiển thông minh, tích hợp trí tuệ nhân tạo (AI) để tự động tối ưu hóa chế độ cắt và bù sai số. Phay 5 trục CNC ngày càng trở nên phổ biến, cho phép gia công các chi tiết phức tạp với độ chính xác cao hơn. Bên cạnh đó, quy trình kiểm tra chất lượng phay CNC cũng được cải tiến, sử dụng các công nghệ đo lường tiên tiến để đảm bảo chất lượng sản phẩm. Ngoài ra, các nghiên cứu về phay CNC chính xác cao tiếp tục được đẩy mạnh, hướng đến việc đạt được độ chính xác gia công CNC ở mức micromet.
6.1. Phát triển các hệ thống điều khiển CNC thông minh và tích hợp AI
Các hệ thống điều khiển CNC thông minh và tích hợp AI đang được phát triển để tự động tối ưu hóa chế độ cắt, bù sai số và dự đoán các vấn đề tiềm ẩn. AI có thể phân tích dữ liệu từ các cảm biến và hệ thống giám sát để đưa ra các quyết định thông minh, giúp nâng cao độ chính xác gia công CNC và hiệu quả sản xuất.
6.2. Ứng dụng của phay 5 trục CNC trong gia công các chi tiết phức tạp
Phay 5 trục CNC cho phép gia công các chi tiết phức tạp với độ chính xác cao hơn so với phay 3 trục. Phay 5 trục có thể gia công các bề mặt cong, các lỗ sâu và các hình dạng phức tạp khác một cách hiệu quả. Ứng dụng của phay 5 trục ngày càng mở rộng trong các ngành công nghiệp như hàng không vũ trụ, ô tô và y tế.
6.3. Cải tiến quy trình kiểm tra chất lượng để đảm bảo độ chính xác
Quy trình kiểm tra chất lượng phay CNC ngày càng được cải tiến để đảm bảo độ chính xác gia công CNC. Các công nghệ đo lường tiên tiến như máy đo tọa độ (CMM) và hệ thống quét 3D được sử dụng để kiểm tra kích thước, hình dạng và chất lượng bề mặt của các chi tiết gia công. Việc kiểm tra chất lượng được thực hiện trong suốt quá trình sản xuất để phát hiện và khắc phục các sai sót kịp thời.
