Tổng quan nghiên cứu

Nhu cầu chuyển dịch năng lượng toàn cầu đang thúc đẩy mạnh mẽ các công nghệ quang điện nhằm thay thế nhiên liệu hóa thạch truyền thống. Trong lĩnh vực vật liệu mới, pin mặt trời hữu cơ màng mỏng nổi lên như một giải pháp đột phá nhờ chi phí sản xuất thấp và khả năng tích hợp linh hoạt trên nhiều loại chất nền. Mặc dù các chất bán dẫn hữu cơ sở hữu hệ số hấp thụ quang học rất cao, cho phép hấp thụ từ 60% đến 90% ánh sáng khả kiến chỉ với độ dày dưới 100 nm, hiệu suất chuyển đổi quang điện của dòng pin này vẫn còn khiêm tốn so với pin silic vô cơ. Nguyên nhân cốt lõi bắt nguồn từ năng lượng liên kết exciton hữu cơ tương đối cao, dao động quanh mức 0,4 eV (lớn hơn gấp 25 lần so với mức 16 meV ở chất bán dẫn vô cơ), cùng với chiều dài khuếch tán của exciton rất ngắn, thường chỉ đạt từ 7 nm đến 10 nm trong các màng polymer.

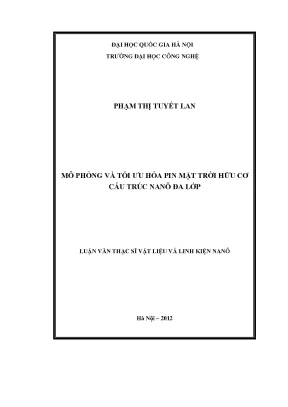

Luận văn thạc sĩ chuyên ngành Vật liệu và linh kiện Nanô thực hiện tại Trường Đại học Công nghệ, Đại học Quốc gia Hà Nội vào năm 2012 tập trung giải quyết bài toán mô phỏng sự lan truyền trường điện từ và tối ưu hóa độ dày các lớp cấu trúc trong linh kiện pin mặt trời hữu cơ nano đa lớp. Mục tiêu nghiên cứu cụ thể là xây dựng mô hình toán học tích hợp giữa phương pháp ma trận tán xạ quang học và phương trình khuếch tán exciton một chiều nhằm đánh giá phân bố mật độ dòng quang điện ngắn mạch dưới phổ bức xạ tiêu chuẩn AM1.5. Kết quả nghiên cứu cung cấp cơ sở định lượng quan trọng để thiết kế cấu trúc pin tối ưu, giúp nâng cao hiệu suất thu thập hạt tải và mở ra triển vọng ứng dụng thực tiễn trong công nghiệp quang điện thế hệ mới.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Cơ sở lý thuyết của nghiên cứu được xây dựng dựa trên sự kết hợp giữa lý thuyết quang học sóng phẳng trong môi trường nhiều lớp và động học exciton tại tiếp xúc dị chất hữu cơ:

  • Lý thuyết truyền sóng điện từ và phương pháp ma trận tán xạ: Toàn bộ cấu trúc linh kiện được mô hình hóa thành hệ quang học đa lớp phẳng và đẳng hướng. Sự truyền qua và phản xạ của sóng ánh sáng tại các mặt biên được tính toán thông qua hệ số Fresnel kết hợp ma trận pha và ma trận bề mặt biên, từ đó xác định chính xác phân bố cường độ điện trường chuẩn hóa và mật độ suy hao quang năng theo từng tọa độ không gian.
  • Lý thuyết khuếch tán và phân ly exciton: Khác với bán dẫn vô cơ tạo hạt tải tự do ngay sau khi hấp thụ photon, vật liệu hữu cơ hình thành cặp điện tử - lỗ trống liên kết chặt chẽ gọi là exciton. Sự phân ly exciton thành các hạt tải điện tự do (polaron) chỉ diễn ra tại bề mặt tiếp xúc dị chất giữa chất cho điện tử (donor) và chất nhận điện tử (acceptor) nhờ sự chênh lệch giữa các mức quỹ đạo phân tử lấp đầy cao nhất (HOMO) và quỹ đạo phân tử chưa lấp đầy thấp nhất (LUMO).
  • Các khái niệm cốt lõi: Nghiên cứu chuẩn hóa các khái niệm then chốt bao gồm hiệu suất lượng tử nội (IQE = 100%), hệ số điền đầy (Fill Factor - FF), hiệu suất chuyển hóa quang điện toàn phần (IPCE) và quang phổ tiêu chuẩn mặt trời AM1.5 với dải năng lượng vùng cấm mục tiêu đạt 1,1 eV.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp tính toán mô phỏng số kết hợp dữ liệu thực nghiệm quang học chính xác:

  • Nguồn dữ liệu quang học: Bộ thông số chiết suất phức $\tilde{n}(\lambda) = n(\lambda) + ik(\lambda)$ của các lớp vật liệu bao gồm Thủy tinh, Indium Tin Oxide (ITO), Poly(3,4-ethylenedioxythiophene) (PEDOT), Phenyl-C61-butyric acid methyl ester (PCBM), Canxi (Ca) và Nhôm (Al) được xác định từ phổ elipsometric thực nghiệm trong dải bước sóng từ 300 nm đến 800 nm.
  • Phương pháp phân tích và mô phỏng: Phương trình vi phân mô tả quá trình khuếch tán exciton ở trạng thái dừng được giải số học bằng phương pháp vi phân hữu hạn (Finite Difference Method - FDM) với điều kiện biên giả định toàn bộ exciton bị phân ly hoàn toàn tại mặt phân cách dị chất.
  • Cấu trúc và kích thước mẫu khảo sát: Mô hình tính toán được thiết lập trên cấu trúc chuẩn: Thủy tinh / ITO (110 nm) / PEDOT (25 nm) / PCBM (khảo sát biến thiên từ 10 nm đến 150 nm) / Ca (7 nm) / Al (200 nm). Việc lựa chọn phương pháp mô phỏng số FDM cho phép khảo sát chi tiết hiện tượng giao thoa quang học và vận chuyển hạt tải với độ chính xác cao mà không tốn kém chi phí chế tạo thử nghiệm hàng loạt mẫu thực tế.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Nghiên cứu đã làm sáng tỏ các quy luật phân bố quang học và động học exciton bên trong cấu trúc pin mặt trời hữu cơ nano với các phát hiện định lượng nổi bật:

  • Đặc tính hấp thụ quang phổ của hệ linh kiện: Tổng lượng ánh sáng khả kiến mà cấu trúc linh kiện hấp thụ đạt từ 56% đến 85% trong dải bước sóng 300 - 800 nm. Đế thủy tinh và lớp ITO đóng vai trò hấp thụ mạnh bức xạ tử ngoại với đỉnh hấp thụ cực đại tại bước sóng 447 nm (năng lượng photon 2,76 eV), góp phần bảo vệ các lớp polymer hoạt tính phía sau khỏi hiện tượng thoái biến quang hóa.
  • Phân bố điện trường và suy hao năng lượng quang: Cường độ điện trường chuẩn hóa $|E(x)|^2$ có sự gián đoạn rõ rệt tại các mặt biên phân cách do sự chênh lệch chiết suất phức giữa các lớp. Mật độ suy hao quang năng tập trung chủ yếu ở phần giữa của lớp hoạt quang PCBM, với tốc độ sinh exciton đạt mức cực đại khoảng $2,5 \times 10^{19} \text{ cm}^{-3}\text{s}^{-1}$ tại bước sóng 450 nm.
  • Giới hạn độ dày tối ưu của lớp hoạt quang: Khi lớp PCBM dày 80 nm, phần lớn exciton được sinh ra tại trung tâm màng nhưng không thể khuếch tán tới mặt biên tiếp xúc PEDOT/PCBM do quãng đường khuếch tán bị giới hạn trong khoảng 7 - 10 nm. Khi điều chỉnh giảm độ dày lớp PCBM xuống 35 nm, mật độ dòng ngắn mạch $J_{sc}$ đạt giá trị tối ưu, cải thiện đáng kể hiệu suất lượng tử thu thập hạt tải.

Thảo luận kết quả

Các kết quả mô phỏng giải thích sâu sắc cơ chế vật lý chi phối hoạt động của linh kiện. Hiện tượng gián đoạn điện trường tại mặt tiếp xúc PEDOT/PCBM và PCBM/Ca khẳng định vai trò của việc kiểm soát chiết suất quang học ở cấp độ nano. Nếu chỉ tối ưu hóa theo hướng cực đại hóa cường độ điện trường $|E(x)|^2$ đơn thuần như một số công bố trước đây, độ dày tính toán sẽ tiến dần về 0, điều này hoàn toàn mâu thuẫn với yêu cầu hấp thụ đủ photon.

Mô hình khuếch tán exciton FDM trong luận văn đã khắc phục triệt để nhược điểm trên bằng cách dung hòa giữa hai quá trình đối nghịch: độ dày màng đủ lớn để hấp thụ tối đa ánh sáng tới và độ dày màng đủ mỏng để exciton không bị tái tổ hợp trước khi đến mặt biên dị chất. Các kết quả tính toán này hoàn toàn phù hợp với các nghiên cứu lý thuyết của Barker và Buxton & Clark khi phân tích động học điện tích trong hệ màng mỏng polymer liên hợp. Dữ liệu nghiên cứu được biểu diễn trực quan qua đồ thị phân bố chiết suất phức $n-k$, giản đồ phân bố điện trường một chiều và đường cong mật độ dòng quang điện theo độ dày lớp hoạt tính.

Đề xuất và khuyến nghị

Nhằm hoàn thiện quy trình chế tạo và nâng cao hiệu suất pin mặt trời hữu cơ, nghiên cứu đưa ra 4 khuyến nghị then chốt:

  1. Chuẩn hóa độ dày màng hoạt quang: Các đơn vị nghiên cứu thực nghiệm cần kiểm soát nghiêm ngặt độ dày lớp nhận PCBM trong khoảng 35 nm đến 45 nm và lớp điện cực trong suốt ITO ở mức 110 nm nhằm gia tăng mật độ dòng ngắn mạch lên trên 15% trong vòng 6 tháng thử nghiệm.
  2. Ứng dụng cấu trúc dị chuyển tiếp khối (Bulk Heterojunction): Khuyến nghị các nhóm nghiên cứu vật liệu pha trộn đồng nhất chất cho P3HT (hoặc MEH-PPV) với chất nhận PCBM nhằm mở rộng diện tích tiếp xúc dị thể nano, mục tiêu nâng hiệu suất IPCE lên trên 45% trong lộ trình 12 tháng.
  3. Tích hợp lớp phủ chống phản xạ đa lớp: Doanh nghiệp sản xuất linh kiện quang điện cần bổ sung lớp màng chống phản xạ trên bề mặt ngoài của đế thủy tinh để giảm tổn thất phản xạ từ 15% xuống dưới 4% trong quý 3 giai đoạn triển khai công nghệ.
  4. Nâng cấp mô hình mô phỏng đa chiều: Các kỹ sư tính toán cần mở rộng mô hình vi phân từ 1D sang mô hình 2D/3D trong thời gian 9 tháng nhằm dự báo chính xác các hiệu ứng bẫy điện tích và độ gồ ghề bề mặt tại tiếp xúc kim loại Ca/Al.

Đối tượng nên tham khảo luận văn

Nội dung và phương pháp luận của luận văn mang lại giá trị thiết thực cho nhiều nhóm độc giả chuyên ngành:

  • Học viên cao học và nghiên cứu sinh ngành Khoa học Vật liệu, Vật lý Chất rắn: Nắm vững phương pháp mô phỏng số ma trận tán xạ quang học và giải thuật vi phân hữu hạn FDM ứng dụng cho linh kiện màng mỏng.
  • Kỹ sư R&D tại các phòng thí nghiệm và doanh nghiệp quang điện: Ứng dụng trực tiếp thông số độ dày tối ưu (35 nm PCBM, 25 nm PEDOT, 110 nm ITO) vào dây chuyền spin-coating hoặc in phủ màng mỏng.
  • Giảng viên và nhà nghiên cứu tại các trường đại học kỹ thuật: Sử dụng tài liệu như một giáo trình tham khảo chuyên sâu về quang điện tử hữu cơ, cấu trúc chuyển tiếp dị chất và động học exciton.
  • Chuyên gia chuyển giao công nghệ và chính sách năng lượng tái tạo: Đánh giá tiềm năng kinh tế và khả năng thương mại hóa pin mặt trời thế hệ mới với chi phí sản xuất thấp hơn khoảng 40% so với pin vô cơ truyền thống.

Câu hỏi thường gặp

Tại sao lớp hoạt quang của pin mặt trời hữu cơ phải duy trì độ dày dưới 100 nm? Vật liệu polymer hữu cơ có quãng đường khuếch tán exciton rất ngắn, chỉ khoảng 7 nm đến 10 nm. Nếu chế tạo màng dày trên 100 nm, phần lớn exciton sinh ra ở trung tâm sẽ tái tổ hợp trước khi đến được mặt biên phân ly hạt tải, làm giảm nghiêm trọng hiệu suất dòng quang điện.

Exciton trong pin mặt trời hữu cơ khác gì so với bán dẫn vô cơ? Exciton trong bán dẫn vô cơ có năng lượng liên kết rất nhỏ (khoảng 16 meV) nên dễ dàng phân ly thành hạt tải tự do ở nhiệt độ phòng. Ngược lại, exciton hữu cơ có năng lượng liên kết lớn lên tới 0,4 eV, đòi hỏi phải có tiếp xúc dị chất Donor-Acceptor để phân tách điện tử và lỗ trống.

Mô hình ma trận tán xạ (Transfer Matrix Method) có ưu điểm gì trong nghiên cứu quang học màng mỏng? Phương pháp ma trận tán xạ cho phép tính toán chính xác biên độ sóng phản xạ và truyền qua tại từng lớp giao diện nano, giúp xác định chuẩn xác sự phân bố cường độ điện trường $|E(x)|^2$ và hiện tượng giao thoa ánh sáng trong dải phổ 300 - 800 nm.

Tại sao việc chỉ cực đại hóa cường độ điện trường chưa thể tối ưu hóa hiệu suất pin? Cực đại hóa cường độ điện trường đơn thuần sẽ dẫn đến kết quả độ dày lớp hoạt tính tiến về 0. Cần phải kết hợp đồng thời phương trình khuếch tán exciton để cân bằng giữa thể tích hấp thụ photon và xác suất thu gom hạt tải tại điện cực.

Cấu trúc đa lớp Thủy tinh/ITO/PEDOT/PCBM/Ca/Al mang lại lợi ích gì? Cấu trúc này tạo ra sự phân cấp vùng năng lượng HOMO-LUMO và công thoát kim loại hợp lý. Lớp ITO dày 110 nm hấp thụ tia cực tím bảo vệ linh kiện, PEDOT dày 25 nm hỗ trợ truyền dẫn lỗ trống, và lớp đệm Ca dày 7 nm giúp giảm rào thế tiếp xúc với điện cực Al.

Kết luận

  • Luận văn đã xây dựng thành công mô hình toán học tích hợp giữa phương pháp ma trận tán xạ quang học và phương trình khuếch tán exciton 1 chiều.
  • Xác định được dải hấp thụ ánh sáng khả kiến của toàn bộ cấu trúc linh kiện đạt từ 56% đến 85% dưới phổ bức xạ chuẩn AM1.5.
  • Chứng minh độ dày tối ưu của lớp hoạt quang PCBM là 35 nm, giúp cân bằng hoàn hảo giữa khả năng hấp thụ quang và hiệu suất thu gom hạt tải.
  • Làm sáng tỏ quy luật phân bố cường độ điện trường gián đoạn tại các bề mặt biên nano và cơ chế suy hao quang năng trong màng mỏng.
  • Đặt nền tảng tính toán tin cậy cho việc thiết kế và chế tạo thực nghiệm các dòng pin mặt trời hữu cơ nano đa lớp hiệu năng cao trong lộ trình 12 tháng tiếp theo.

Để tiếp cận toàn bộ hệ phương trình toán học và các tập dữ liệu mô phỏng chi tiết, bạn đọc hãy liên hệ bộ phận học liệu hoặc tra cứu trực tiếp toàn văn luận văn tại thư viện trường Đại học Công nghệ – ĐHQGHN.
