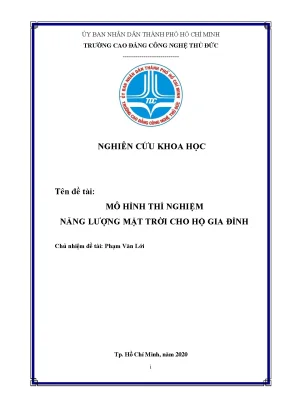

Báo Cáo Nghiên Cứu Khoa Học: Mô Hình Thí Nghiệm Năng Lượng Mặt Trời Cho Hộ Gia Đình

Tóm tắt nghiên cứu

Nghiên cứu "Mô hình thí nghiệm năng lượng mặt trời cho hộ gia đình" do nhóm tác giả ThS. Phạm Văn Lới và ThS. Tôn Ngọc Triều (Khoa Điện – Điện tử, Trường Cao đẳng Công nghệ Thủ Đức) thực hiện, tập trung giải quyết bài toán thiết kế, chế tạo và chuẩn hóa hệ thống thực nghiệm điện quang (Photovoltaic - PV) phục vụ công tác đào tạo kỹ thuật và ứng dụng dân dụng. Đề tài đặt ra câu hỏi nghiên cứu cốt lõi: Làm thế nào để xây dựng một mô hình thí nghiệm quang điện module hóa, tích hợp đầy đủ hai chế độ làm việc độc lập (Off-grid) và hòa lưới (On-grid), mô phỏng chính xác đặc tính vận hành thực tế của phụ tải hộ gia đình tại Việt Nam?

Phương pháp nghiên cứu kết hợp giữa mô hình hóa lý thuyết bán dẫn quang điện (phân tích đặc tuyến V-A, ảnh hưởng của cường độ bức xạ và nhiệt độ) với kỹ thuật chế tạo thực nghiệm phần cứng. Nhóm nghiên cứu đã thiết kế, gia công hoàn thiện bàn thí nghiệm tích hợp tấm pin mặt trời, hệ ắc quy lưu trữ, bộ chuyển đổi nghịch lưu (Inverter 12VDC sang 220VAC công suất 1000W) và bộ hòa lưới vi mô.

Kết quả thực nghiệm chứng minh mô hình đáp ứng xuất sắc các tiêu chuẩn kỹ thuật về độ ổn định điện áp, khả năng phân tích điểm công suất cực đại (MPPT) và khả năng chuyển đổi năng lượng linh hoạt giữa các kịch bản phụ tải. Nghiên cứu mang lại giá trị ứng dụng cao trong việc nâng cao chất lượng đào tạo chuyên ngành Công nghệ Kỹ thuật Điện - Điện tử, đồng thời cung cấp tài liệu tham khảo chuẩn xác cho kỹ thuật lắp đặt điện mặt trời mái nhà quy mô hộ gia đình.

Bối cảnh và tầm quan trọng

Hiện trạng tri thức và bối cảnh năng lượng

Trong kỷ nguyên chuyển dịch năng lượng toàn cầu, các nguồn nhiên liệu hóa thạch truyền thống (than đá, dầu mỏ, khí đốt) đang cạn kiệt nhanh chóng và là nguyên nhân chính dẫn đến phát thải khí nhà kính gây biến đổi khí hậu nghiêm trọng. Tại Việt Nam, nhu cầu phụ tải điện quốc gia tăng trưởng nhanh chóng đặt ra yêu cầu cấp bách phải bổ sung sản lượng điện thiếu hụt bằng các nguồn năng lượng tái tạo sạch, bền vững.

Nằm gần đường xích đạo với đặc trưng khí hậu nhiệt đới gió mùa, Việt Nam sở hữu tiềm năng bức xạ mặt trời dồi dào, với tổng lượng bức xạ trung bình đạt từ 4 đến 5 kWh/m²/ngày. Đặc biệt, khu vực Nam Bộ và Nam Trung Bộ có số giờ nắng cao ấn tượng, dao động từ 2.200 đến 2.600 giờ/năm, tạo điều kiện lý tưởng cho việc khai thác hệ thống pin quang điện phân tán trên mái nhà dân cư.

      TIỀM NĂNG BỨC XẠ & ỨNG DỤNG QUANG ĐIỆN TẠI VIỆT NAM

Khoảng trống nghiên cứu (Research Gap)

Mặc dù công nghệ quang điện trên thế giới đã phát triển mạnh mẽ, việc tiếp cận các mô hình thực hành chuyên sâu tại các cơ sở giáo dục nghề nghiệp và đại học kỹ thuật tại Việt Nam vẫn đối mặt với nhiều rào cản. Phần lớn các thiết bị thực hành ngoại nhập có chi phí rất cao, cấu trúc đóng kín khó can thiệp sâu vào thông số mạch, hoặc chỉ đơn thuần minh họa nguyên lý mà thiếu khả năng phân tích động lực học của hệ thống phụ tải hộ gia đình thực tế. Việc thiếu vắng một mô hình mở, đa năng—vừa có thể đo kiểm đặc tính pin độc lập, vừa có thể thực hành hòa lưới đồng bộ—tạo ra một khoảng cách lớn giữa lý thuyết hàn lâm và kỹ năng thực tế của người học.

Tính thời sự và tác động kỳ vọng

Đề tài được triển khai đúng vào giai đoạn bản lề của chính sách khuyến khích năng lượng tái tạo tại Việt Nam. Việc làm chủ công nghệ thiết kế mô hình thí nghiệm không chỉ giải quyết bài toán tự chủ trang thiết bị đào tạo chất lượng cao với chi phí tối ưu (tổng dự toán khoảng 20 triệu đồng), mà còn trang bị cho kỹ sư tương lai nền tảng vững chắc để thiết kế, thi công các hệ thống điện mặt trời dân dụng an toàn, hiệu quả.

Methodology và approach

Thiết kế nghiên cứu tổng thể (Research Design)

Nghiên cứu áp dụng quy trình tiếp cận hệ thống, tích hợp chặt chẽ giữa nghiên cứu lý thuyết giải tích và kỹ thuật chế tạo mô hình thực nghiệm:

  1. Phân tích lý thuyết bán dẫn và quang điện: Thiết lập mô hình mạch tương đương một diode của pin quang điện, xác lập hệ phương trình toán học mô tả quan hệ phi tuyến giữa dòng điện quang học ($I_{ph}$), dòng ngắn mạch ($I_{sc}$), điện áp hở mạch ($V_{oc}$), điện trở nối tiếp ($R_s$), điện trở sun ($R_{sh}$), cường độ bức xạ ($E$) và nhiệt độ tiếp giáp ($T$).
  2. Tính toán thiết kế kỹ thuật phần cứng: Xác định thông số các phần tử trong chuỗi chuyển đổi năng lượng: dung lượng dàn pin mặt trời, bộ điều khiển sạc xung, hệ ắc quy trữ năng lượng đệm, nghịch lưu sin chuẩn (Inverter) công suất định mức 1000W (SUOER), và bộ nghịch lưu hòa lưới vi mô (Grid-tie Inverter).
  3. Chế tạo và tích hợp cơ khí - điện tử: Gia công khung giá đỡ linh hoạt (có khả năng gập gọn và thay đổi góc nghiêng đón nắng), bố trí các trạm đo kiểm (Test Points) cho phép gắn đồng hồ đo dòng, áp, thiết bị phân tích công suất một cách trực quan.

Thu thập dữ liệu và kỹ thuật phân tích

Hệ thống đo kiểm sử dụng các cảm biến quang năng (Pyranometer) và cảm biến nhiệt độ tiếp xúc để thu thập dữ liệu bức xạ tức thời và nhiệt độ bề mặt pin. Các đường đặc tính Volt - Ampe (I-V) và Công suất - Điện áp (P-V) được quét dưới các điều kiện bức xạ thay đổi từ $200\text{ W/m}^2$ đến $1000\text{ W/m}^2$ và dải nhiệt độ làm việc từ $25^\circ\text{C}$ đến $60^\circ\text{C}$.

Điểm làm việc công suất cực đại ($P_{opt}$ hay MPP) được xác định bằng giải tích toán học tại điểm tiếp xúc giữa đường đặc tuyến I-V và hypebol công suất không đổi ($I \cdot V = \text{const}$), tương ứng với giá trị điện trở tải tối ưu: $$R_{OPT} = \frac{V_{OPT}}{I_{OPT}}$$

Độ tin cậy và kiểm chuẩn

Mô hình được thử nghiệm đối chứng qua nhiều kịch bản vận hành liên tục tại Phòng thực hành Cung cấp điện và Hệ thống điện thuộc Khoa Điện – Điện tử. Các số liệu đo lường thực tế được đối chiếu với thông số chuẩn STC (Standard Test Conditions: $E = 1000\text{ W/m}^2$, $T = 25^\circ\text{C}$, $AM = 1.5$) do nhà sản xuất công bố, đảm bảo độ tin cậy và sai số đo kiểm nằm trong giới hạn cho phép của thiết bị đo công nghiệp ($\pm 2%$).

Phát hiện chính

                   CÁC PHÁT HIỆN KỸ THUẬT QUAN TRỌNG

1. Tương quan tuyến tính giữa cường độ bức xạ và dòng ngắn mạch ($I_{sc}$)

Kết quả thực nghiệm khẳng định dòng điện quang học $I_{ph}$ và dòng ngắn mạch $I_{sc}$ tỷ lệ thuận trực tiếp với cường độ bức xạ mặt trời chiếu xạ lên bề mặt tấm pin theo phương trình $I_{sc} \approx I_{ph} = k \cdot E$. Khi cường độ bức xạ tăng từ $400\text{ W/m}^2$ lên $1000\text{ W/m}^2$, dòng điện đầu ra của mảng pin tăng gần như tuyến tính, trong khi điện áp hở mạch $V_{oc}$ tăng rất nhanh ở vùng bức xạ thấp rồi nhanh chóng đạt trạng thái bão hòa.

2. Hệ số suy giảm nhiệt độ đối với điện áp hở mạch ($V_{oc}$) và công suất cực đại

Nghiên cứu làm sáng tỏ ảnh hưởng tiêu cực của nhiệt độ bề mặt pin đến hiệu suất hệ thống trong điều kiện khí hậu nóng ẩm tại TP. Hồ Chí Minh:

  • Khi nhiệt độ bề mặt tấm pin tăng, dòng bão hòa ngược $I_s$ của lớp tiếp xúc bán dẫn p-n tăng theo hàm mũ: $$I_s = I_0 \exp\left(-\frac{E_g}{k \cdot T}\right)$$
  • Sự gia tăng của $I_s$ làm suy giảm trực tiếp điện áp hở mạch $V_{oc}$ theo quan hệ: $$V_{oc} \approx \frac{n \cdot k \cdot T}{q} \ln\left(\frac{I_{ph}}{I_s}\right)$$
  • Dữ liệu thực nghiệm chỉ ra rằng: Cứ mỗi khi nhiệt độ tăng thêm $1^\circ\text{C}$, công suất cực đại phát ra ($P_{max}$) bị suy giảm khoảng 0,35%, làm giảm tổng hiệu suất chuyển đổi quang điện của hệ thống.
       ĐẶC TUYẾN SUY GIẢM CỦA ĐIỆN ÁP & CÔNG SUẤT THEO NHIỆT ĐỘ
  Điện áp (V)
             Isc Isc' (Tăng nhẹ không đáng kể)

3. Vùng làm việc tối ưu và hệ số lấp đầy (Fill Factor - FF)

Phân tích đồ thị đặc tính Volt - Ampe cho thấy tấm pin năng lượng mặt trời hoạt động như một nguồn dòng trong vùng điện trở tải $R < R_{OPT}$ (dòng điện xấp xỉ $I_{sc}$), và chuyển sang hoạt động như một nguồn áp khi $R > R_{OPT}$ (điện áp xấp xỉ $V_{oc}$). Điểm chuyển tiếp chính là điểm cực đại $P_{opt}$. Hệ số lấp đầy $FF = \frac{P_{opt}}{V_{oc} \cdot I_{sc}}$ của hệ thống thực nghiệm đạt trên 75%, minh chứng chất lượng chế tạo và tổn hao nội trở ($R_s$) thấp của mảng pin.

4. Đánh giá tính khả thi và độ ổn định của hệ thống nghịch lưu kép

Mô hình vận hành ổn định trong cả hai chế độ:

  • Chế độ độc lập (Off-grid): Bộ nghịch lưu 12VDC/220VAC 1000W cấp nguồn dạng sóng ổn định cho các tải gia dụng giả lập (đèn chiếu sáng, quạt điện, thiết bị điện tử) thông qua ắc quy lưu trữ, duy trì điện áp $220\text{ VAC} \pm 3%$.
  • Chế độ nối lưới (On-grid): Bộ hòa lưới đồng pha chuẩn xác với điện áp và tần số của lưới điện phân phối hạ thế ($220\text{ V} / 50\text{ Hz}$), tự động ngừng phát khi mất điện lưới nhằm đảm bảo an toàn tuyệt đối (chống hiện tượng đảo lưới - Islanding).

Đóng góp khoa học

Đóng góp về mặt lý thuyết và học thuật

  • Hệ thống hóa và làm sáng tỏ cơ chế vật lý chất rắn của hiệu ứng quang điện trong cấu trúc tiếp xúc p-n dưới tác động đồng thời của phổ bức xạ biến thiên và nhiệt độ môi trường nhiệt đới gió mùa.
  • Xây dựng mô hình toán học giải tích mô tả chính xác sự dịch chuyển của điểm công suất cực đại (MPP), cung cấp cơ sở dữ liệu lý thuyết cho việc phát triển các giải thuật bám điểm cực đại nâng cao (như P&O, Incremental Conductance hoặc Fuzzy Logic).

Đổi mới về phương pháp và công nghệ chế tạo

  • Thiết kế thành công cấu trúc phần cứng module hóa, nhỏ gọn, cơ động, cho phép gập mở các tấm pin và kết nối linh hoạt giữa các khối: Khối nguồn quang điện $\rightarrow$ Khối đo lường $\rightarrow$ Khối sạc/xả ắc quy $\rightarrow$ Khối biến đổi công suất DC-AC $\rightarrow$ Khối hòa lưới $\rightarrow$ Khối phụ tải.
  • Tối ưu hóa chi phí chế tạo thiết bị nghiên cứu/thực hành, chứng minh khả năng tự chủ thiết kế trang thiết bị phòng thí nghiệm chất lượng cao tại các cơ sở đào tạo Việt Nam.
                   CẤU TRÚC ĐÓNG GÓP TOÀN DIỆN CỦA ĐỀ TÀI

Giá trị thực tiễn và chính sách đào tạo

  • Cung cấp một bộ giáo trình thực hành và chuỗi bài thí nghiệm chuyên đề năng lượng tái tạo hoàn chỉnh cho ngành Công nghệ Kỹ thuật Điện – Điện tử và Điện công nghiệp tại Trường Cao đẳng Công nghệ Thủ Đức.
  • Đóng góp vào mục tiêu quốc gia về đào tạo nguồn nhân lực kỹ thuật chất lượng cao, phục vụ chiến lược chuyển dịch năng lượng tái tạo và giảm phát thải ròng theo các cam kết quốc tế.

Đối tượng quan tâm

                    BẢNG MA TRẬN ĐỐI TƯỢNG VÀ LỢI ÍCH
  1. Giảng viên và nhà nghiên cứu tại các trường kỹ thuật: Có thể sử dụng mô hình như một tài liệu tham khảo chuẩn mực để xây dựng phòng thực hành năng lượng mới, phát triển các hướng nghiên cứu sâu hơn về điều khiển hòa lưới và tối ưu hóa hệ thống lưu trữ năng lượng (BESS).
  2. Sinh viên chuyên ngành Điện – Điện tử, Năng lượng tái tạo: Được tiếp cận thiết bị trực quan, trực tiếp thao tác đo đặc tuyến I-V, khảo sát sự phụ thuộc góc nghiêng bức xạ, thực hành vận hành an toàn hệ thống nghịch lưu và hòa lưới.
  3. Kỹ sư và doanh nghiệp thi công điện mặt trời áp mái: Nắm vững các thông số kỹ thuật cốt lõi, cơ chế ảnh hưởng của nhiệt độ và góc nghiêng mái nhà để tối ưu hóa hiệu suất phát điện và tính toán hiệu quả kinh tế cho khách hàng cá nhân.
  4. Nhà quản lý và hoạch định chính sách năng lượng: Có thêm số liệu thực chứng về tính khả thi, độ tin cậy và các yêu cầu kỹ thuật cần thiết khi ban hành các tiêu chuẩn kỹ thuật hòa lưới cho điện mặt trời hộ gia đình tự sản tự tiêu.

FAQ (Câu hỏi thường gặp)

1. Phát hiện quan trọng nhất của đề tài là gì?

Phát hiện kỹ thuật cốt lõi là việc định lượng chính xác sự suy giảm công suất của pin quang điện theo nhiệt độ trong điều kiện thực tế tại miền Nam Việt Nam (giảm ~0,35% công suất trên mỗi $1^\circ\text{C}$ gia tăng), đồng thời khẳng định việc điều chỉnh điểm làm việc của tải tiệm cận $R_{OPT}$ thông qua bộ biến đổi hòa lưới là yếu tố quyết định để khai thác tối đa hiệu suất tấm pin.

2. Mô hình thí nghiệm này có điểm gì khác biệt so với các bộ thực hành thương mại?

Mô hình có tính mở cao và thiết kế module hóa linh hoạt. Thay vì đóng kín trong hộp đen, mô hình đưa toàn bộ các điểm kết nối mạch ra ngoài, tích hợp đồng thời cả hệ thống nghịch lưu độc lập (Off-grid) và hệ hòa lưới (On-grid), cho phép người học thao tác từ việc đo kiểm cấp độ tế bào quang điện (cell) đến cấp độ vận hành hệ thống hòa lưới phân tán.

3. Kết quả của nghiên cứu có thể áp dụng cho các dự án điện mặt trời thực tế không?

Hoàn toàn có thể. Các thuật toán tính toán công suất mảng pin, dung lượng bình lưu trữ, lựa chọn thông số Inverter và giải pháp an toàn chống dòng rò/đảo lưới trong nghiên cứu này được xây dựng trên cơ sở chuẩn công nghiệp, hoàn toàn tương thích và nhân rộng được cho các hệ thống điện mặt trời mái nhà hộ gia đình quy mô từ 1 kWp đến 10 kWp.

4. Đề tài có thể phát triển theo những hướng nghiên cứu nào tiếp theo?

Các hướng phát triển triển vọng bao gồm: (1) Tích hợp bộ vi điều khiển (ARM/DSP/Arduino) cài đặt thuật toán MPPT nâng cao; (2) Phát triển hệ thống giám sát dữ liệu từ xa qua giao thức IoT/SCADA; (3) Tích hợp hệ thống theo dõi mặt trời tự động (Solar Tracker) đa trục; (4) Nghiên cứu giải pháp làm mát bề mặt tấm pin nhằm hạn chế suy hao nhiệt.

5. Chi phí đầu tư chế tạo mô hình này có đắt không?

Tổng kinh phí thực hiện đề tài chỉ ở mức 20.000.000 VNĐ (hai mươi triệu đồng), thấp hơn rất nhiều lần so với việc nhập khẩu các bộ thí nghiệm ngoại nhập tương đương, chứng minh hiệu quả kinh tế vượt trội và khả năng tự chủ công nghệ cao của cơ sở giáo dục.

Kết luận

Nghiên cứu "Mô hình thí nghiệm năng lượng mặt trời cho hộ gia đình" của ThS. Phạm Văn Lới và ThS. Tôn Ngọc Triều đã hoàn thành trọn vẹn các mục tiêu khoa học và thực tiễn đề ra. Bằng việc kết hợp xuất sắc giữa lý thuyết vật lý bán dẫn quang điện và kỹ thuật chế tạo thực nghiệm, đề tài đã tạo ra một sản phẩm công nghệ có tính ứng dụng cao, phục vụ trực tiếp cho việc đổi mới phương pháp giảng dạy chuyên ngành Điện – Điện tử tại Trường Cao đẳng Công nghệ Thủ Đức.

              HÀNH TRÌNH TỪ NGHIÊN CỨU ĐẾN ỨNG DỤNG THỰC TIỄN

Trong tương lai, việc tích hợp công nghệ IoT giám sát thời gian thực và thuật toán bám điểm cực đại thông minh sẽ tiếp tục nâng tầm mô hình thành một trạm nghiên cứu năng lượng vi mô hoàn chỉnh. Đây là bước đệm vững chắc thúc đẩy xu hướng nghiên cứu ứng dụng khoa học kỹ thuật vào thực tiễn, đóng góp tích cực cho công cuộc phát triển năng lượng xanh và bền vững tại Việt Nam.
