Tìm Hiểu Thiết Bị Năng Lượng Tái Tạo và Phân Tích Pin Quang Điện: Hướng Dẫn Thực Hành & Mô Phỏng Chuyên Sâu

Tổng quan nghiên cứu

Trong bối cảnh chuyển dịch năng lượng toàn cầu, việc làm chủ các công nghệ năng lượng tái tạo đang trở thành yêu cầu cấp thiết. Năng lượng mặt trời và năng lượng gió giữ vai trò trụ cột trong hệ thống điện hiện đại. Tuy nhiên, việc hiểu rõ bản chất vật lý cũng như tối ưu hóa hiệu suất vận hành nguồn năng lượng này vẫn là một thách thức lớn đối với sinh viên và kỹ sư ngành kỹ thuật.

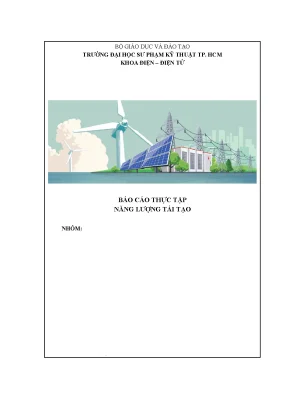

Nhiều chương trình đào tạo hiện nay còn nặng về lý thuyết thuần túy mà thiếu đi sự kết nối với thực hành đo kiểm. Khoảng cách này dẫn đến việc người học gặp khó khăn khi triển khai các dự án thực tế. Tài liệu "Báo cáo Thực tập Năng lượng Tái tạo" của Khoa Điện – Điện tử, Trường Đại học Sư phạm Kỹ thuật TP.HCM ra đời nhằm giải quyết triệt để rào cản này.

Tài liệu cung cấp một lộ trình thực nghiệm toàn diện từ cấp độ cơ bản đến chuyên sâu. Nội dung tài liệu bao gồm việc thiết lập an toàn phòng thí nghiệm, mô hình hóa toán học tế bào quang điện, phân tích đặc tuyến phi tuyến và khảo sát ảnh hưởng của môi trường. Hơn nữa, phương pháp tiếp cận kết hợp giữa đo đạc trên phần cứng thực tế và mô phỏng trên phần mềm chuyên dụng PSIM giúp nâng cao năng lực phân tích của người học.

Nội dung chi tiết

Cơ sở lý thuyết & Mô hình hóa hệ thống năng lượng tái tạo

Để tối ưu hóa thu nhận quang năng, việc xác định góc nghiêng lắp đặt tấm pin là yếu tố mang tính quyết định. Về mặt nguyên lý, tấm pin mặt trời cần được bố trí vuông góc với tia bức xạ mặt trời để đón được năng lượng cực đại. Góc nghiêng chuẩn theo phương Bắc – Nam tại mỗi địa điểm cơ bản phụ thuộc vào vĩ độ địa lý. Tuy nhiên, trục quay của Trái Đất nghiêng một góc $23.5^\circ$ so với mặt phẳng hoàng đạo. Do đó, góc nghiêng tối ưu cần được hiệu chỉnh linh hoạt theo từng mùa trong năm.

Góc nghiêng thực tế = Vĩ độ địa lý + Góc hiệu chỉnh theo mùa

Bên cạnh yếu tố cơ học, mô hình toán học của pin quang điện đóng vai trò nền tảng cho mọi tính toán điều khiển. Pin mặt trời được mô hình hóa dưới dạng một nguồn dòng quang điện ($I_L$) mắc song song với một diode bán dẫn và các điện trở ký sinh. Hàm quan hệ giữa dòng điện đầu ra ($I$) và điện áp ($V$) của tấm pin được biểu diễn qua phương trình kinh điển:

$$I = I_L - I_D - I_{Sh} = I_L - I_0 \left[ e^{\frac{q(V + I R_s)}{n k T}} - 1 \right] - \frac{V + I R_s}{R_{sh}}$$

Đặc tuyến làm việc $I-V$ và $P-V$ chịu tác động rất lớn bởi hai tham số môi trường: bức xạ mặt trời ($S$) và nhiệt độ môi trường ($T$). Khi bức xạ tăng, dòng điện ngắn mạch ($I_{sc}$) tăng tỷ lệ thuận. Ngược lại, khi nhiệt độ tăng cao, điện áp hở mạch ($V_{oc}$) lại bị suy giảm đáng kể.

Ngoài ra, hiện tượng bóng che cục bộ (Partial Shading) là nguyên nhân chính gây ra tổn hao công suất và hiện tượng điểm nóng (Hot-spot). Lúc này, việc tích hợp các diode bypass song song với từng phân đoạn pin là giải pháp kỹ thuật bắt buộc để bảo vệ tế bào quang điện và tái lập đường cong công suất.

Đối với hệ thống năng lượng gió, công suất đầu vào của tua bin khí động học phụ thuộc chặt chẽ vào mật độ không khí, diện tích quét của cánh quạt và hàm bậc ba của tốc độ gió ($v^3$). Việc nắm vững các vùng làm việc từ tốc độ khởi động (cut-in), định mức (rated) đến tốc độ ngắt (cut-out) giúp kỹ sư kiểm soát an toàn và thu hoạch năng lượng tối ưu.

Phương pháp mô phỏng PSIM & Giải thuật dò điểm công suất cực đại (MPPT)

Phần mềm PSIM được lựa chọn làm công cụ mô phỏng chủ đạo nhờ khả năng phân tích mạnh mẽ các mạch điện tử công suất. Quy trình mô phỏng bắt đầu bằng việc khai báo các thông số danh định của tấm pin (như $V_{mp}, I_{mp}, V_{oc}, I_{sc}$). Sinh viên tiến hành xây dựng sơ đồ quét đặc tuyến tự động trên PSIM để kiểm chứng lý thuyết ở các mức bức xạ từ $200,W/m^2$ đến $1000,W/m^2$ và nhiệt độ từ $25^\circ C$ đến $45^\circ C$.

Một nội dung cốt lõi của tài liệu là thiết kế và đánh giá các bộ biến đổi DC-DC (Buck, Boost, Buck-Boost) kết hợp giải thuật điều khiển công suất. Do đặc tính phi tuyến của nguồn quang điện, tấm pin chỉ đạt công suất phát cực đại tại một điểm duy nhất ($MPP$) trên đường cong đặc tuyến $P-V$. Tài liệu hướng dẫn chi tiết hai phương pháp xác định điểm cực đại này:

  • Dò điểm bằng tay (Manual Tuning): Thay đổi thủ công độ rộng xung PWM ($D$) từ $20%$ đến $80%$ để vẽ đồ thị xác định điểm đỉnh công suất.
  • Giải thuật tự động P&O (Perturb and Observe): Hệ thống liên tục thay đổi điện áp hoạt động và so sánh giá trị công suất đo được giữa hai chu kỳ liên tiếp. Nếu $\Delta P > 0$, hướng biến thiên được giữ nguyên; nếu $\Delta P < 0$, hướng điều chỉnh sẽ bị đảo ngược.
           [P(k) - P(k-1) > 0?]        [P(k) - P(k-1) < 0?]
          [Giữ nguyên hướng]           [Đảo chiều biến thiên]
                    [Cập nhật độ rộng xung D]

Trong trường hợp xảy ra hiện tượng bóng che, đường cong $P-V$ sẽ xuất hiện nhiều đỉnh cực đại cục bộ (Local MPP) và một điểm cực đại toàn cục (Global MPP). Các bài thực hành mô phỏng giúp người học quan sát trực quan sự biến thiên thời gian xác lập, hiện tượng dao động quanh điểm cực đại và đánh giá hiệu năng thích nghi của thuật toán P&O.

Đánh giá hiệu năng hệ thống Microgrid độc lập và hòa lưới

Bên cạnh việc phân tích linh kiện đơn lẻ, tài liệu mở rộng khảo sát sang các cấu hình hệ thống thực tế quy mô lớn. Sinh viên được hướng dẫn phân tích các kiểu kết nối module quang điện: nối tiếp, song song và hỗn hợp (Series-Parallel). Kết quả cho thấy trong điều kiện bức xạ không đồng nhất, cấu hình hỗn hợp mang lại độ ổn định công suất và khả năng chịu lỗi cao hơn so với ghép nối tiếp đơn thuần.

Trong mô hình lưới điện nhỏ độc lập (Off-grid Microgrid), tài liệu hướng dẫn quy trình vận hành đồng thời hai nguồn năng lượng tái tạo:

  1. Nguồn pin năng lượng mặt trời.
  2. Nguồn máy phát tua bin gió trong hầm gió điều tốc qua biến tần.
  3. Bộ lưu trữ acquy và các loại tải tiêu thụ (tải thuần trở, đèn LED, đèn lưỡng sắc).
   [ Acquy ]   [Tải AC/DC]  [Inverter]

Quá trình thí nghiệm cho phép đo lường chính xác phân bố dòng điện sạc acquy, công suất nguồn phát và hiệu suất tổng thể của vi lưới dưới các kịch bản thời tiết biến đổi.

Đối với mô hình pin mặt trời hòa lưới (Grid-tied PV System), tài liệu làm rõ nguyên lý của bộ nghịch lưu 3 pha. Kỹ thuật điều khiển dòng điện hòa lưới dựa trên cơ sở phép biến đổi tọa độ không gian vector:

  • Phép biến đổi Clark ($abc \to \alpha\beta$): Chuyển đổi hệ tọa độ 3 pha tĩnh $abc$ sang hệ tọa độ vuông góc tĩnh 2 pha $\alpha\beta$.
  • Phép biến đổi Park ($\alpha\beta \to dq0$): Chuyển đổi từ hệ tọa độ tĩnh sang hệ tọa độ quay đồng bộ $dq0$, giúp phân tách thành phần dòng công suất tác dụng ($I_d$) và công suất phản kháng ($I_q$).

Nhờ kỹ thuật biến đổi này, hệ thống nghịch lưu có thể dễ dàng đồng bộ pha, bám sát điện áp lưới và điều khiển dòng phát hòa lưới với hệ số công suất tối ưu.

Ai nên đọc tài liệu này?

Tài liệu này được biên soạn bài bản, phù hợp với nhiều nhóm đối tượng hoạt động trong lĩnh vực kỹ thuật:

  • Sinh viên ngành Kỹ thuật Điện - Điện tử, Năng lượng tái tạo: Tài liệu đóng vai trò là cẩm nang thực hành, hướng dẫn chi tiết quy trình thí nghiệm, phân tích số liệu và giải quyết bài tập lớn môn học.
  • Kỹ sư thiết kế và lắp đặt hệ thống Solar/Wind: Nắm vững phương pháp tính toán góc nghiêng tối ưu theo tọa độ, lựa chọn diode bypass và tính toán suy hao bóng che cho các dự án thực tế.
  • Giảng viên và cán bộ hướng dẫn thực hành: Tài liệu là nguồn tham khảo chuẩn mực để xây dựng đề cương thí nghiệm, bài giảng thực hành và tiêu chí chấm điểm kỹ năng phòng lab.
  • Nghiên cứu viên về điều khiển điện tử công suất: Cung cấp mô hình nền tảng trên PSIM để phát triển các thuật toán MPPT nâng cao (như PSO, Fuzzy Logic, AI).

Kiến thức nền tảng cần có: Để tiếp thu tài liệu hiệu quả nhất, người đọc nên có kiến thức cơ bản về:

  • Lý thuyết mạch điện và an toàn điện hạ áp.
  • Điện tử công suất (các bộ biến đổi DC-DC và Inverter).
  • Vật lý bán dẫn cơ bản.
  • Sử dụng cơ bản phần mềm mô phỏng mạch điện (PSIM/Matlab Simulink).

Câu hỏi thường gặp (FAQ)

1. MPPT là gì và đóng vai trò gì trong hệ thống điện mặt trời?

MPPT (Maximum Power Point Tracking) là công nghệ dò và bám điểm công suất cực đại của tấm pin quang điện. Do đặc tuyến $P-V$ thay đổi liên tục theo bức xạ và nhiệt độ, mạch điều khiển MPPT tự động điều chỉnh hệ số đóng ngắt (Duty Cycle) của bộ biến đổi DC-DC, giúp hệ thống luôn vận hành ở điểm phát công suất tối đa và nâng cao hiệu suất phát điện.

2. Làm thế nào để tính góc nghiêng lắp đặt tấm pin mặt trời tối ưu?

Để tính góc nghiêng tối ưu theo phương Bắc – Nam, bạn lấy vĩ độ địa lý cộng thêm góc hiệu chỉnh theo mùa. Vào mùa đông, góc nghiêng bằng vĩ độ cộng thêm từ $5^\circ$ đến $20^\circ$ (tùy vĩ độ). Vào mùa hè, góc nghiêng bằng vĩ độ trừ đi lượng góc tương ứng nhằm đảm bảo bề mặt tấm pin luôn vuông góc với ánh sáng mặt trời.

3. Tại sao cần sử dụng diode bypass trong các chuỗi pin mặt trời?

Diode bypass được mắc song song ngược cực với các cụm tế bào quang điện để ngăn chặn hiện tượng điểm nóng (hot-spot). Khi một phần tấm pin bị bóng che, dòng điện của các cell khác sẽ đi vòng qua diode bypass thay vì đi xuyên qua cell bị che. Giải pháp này giúp bảo vệ tấm pin không bị cháy nổ và hạn chế suy giảm công suất chuỗi.

4. Khi nào nên áp dụng phép biến đổi tọa độ $abc - \alpha\beta - dq0$ trong hệ thống hòa lưới?

Phép biến đổi $abc - dq0$ được áp dụng bắt buộc khi thiết kế thuật toán điều khiển bộ nghịch lưu hòa lưới 3 pha. Phép biến đổi này chuyển đổi các đại lượng dòng áp xoay chiều hình sin 3 pha thành các đại lượng một chiều trên hệ tọa độ quay $dq$. Kỹ thuật này giúp các bộ điều khiển PI dễ dàng bám đuổi giá trị đặt và triệt tiêu sai số xác lập.

5. Sự khác biệt cơ bản giữa hệ thống NLTT độc lập (Off-grid) và hòa lưới (Grid-tied) là gì?

Hệ thống độc lập (Off-grid) hoạt động cô lập hoàn toàn, đòi hỏi phải có hệ thống lưu trữ (acquy/pin lithium) và bộ điều khiển sạc để cân bằng công suất tức thời giữa nguồn và tải. Ngược lại, hệ thống hòa lưới (Grid-tied) bơm trực tiếp công suất phát vào lưới điện quốc gia qua biến tần đồng bộ mà không bắt buộc phải trang bị bộ lưu trữ đắt tiền.

Kết luận

Báo cáo Thực tập Năng lượng Tái tạo là một tài liệu học thuật và thực nghiệm có giá trị chuyên môn cao, mang lại nhiều góc nhìn sâu sắc cho người học:

  • Hệ thống hóa toàn diện: Cung cấp đầy đủ kiến thức từ quy tắc an toàn điện phòng thí nghiệm đến lý thuyết mô hình hóa pin mặt trời và tua bin gió.
  • Thành thạo công cụ chuyên ngành: Giúp người học làm chủ phần mềm mô phỏng PSIM, kiểm chứng đặc tuyến linh kiện và các bộ biến đổi công suất DC-DC.
  • Làm chủ giải thuật điều khiển: Nắm vững cơ chế vận hành của giải thuật MPPT P&O và phương pháp xử lý sự cố bóng che trong các cấu hình cánh đồng pin.
  • Khả năng tích hợp hệ thống: Hiểu rõ nguyên lý vận hành đồng bộ của vi lưới Microgrid đa nguồn lai và kỹ thuật biến đổi vector cho nghịch lưu hòa lưới.

Hướng phát triển tiếp theo: Từ nền tảng của tài liệu này, bạn có thể mở rộng nghiên cứu sang các thuật toán MPPT thông minh (như giải thuật bầy đàn PSO, mạng nơ-ron nhân tạo AI), nghiên cứu công nghệ lưu trữ năng lượng pin Lithium-ion thế hệ mới, hoặc tích hợp hệ thống quản lý năng lượng EMS cho các lưới điện thông minh (Smart Grid).
