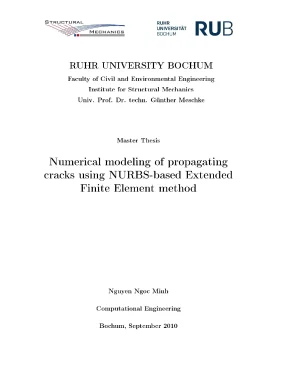

Luận Án Tiến Sĩ: Mô Hình Hóa Nứt Lan Truyền Bằng Phương Pháp Phần Tử Cuối Mở Rộng NURBS

• Tác giả: Nguyen Ngoc Minh
• Người hướng dẫn: Professor Dr. Günther Meschke
• Trường học: Ruhr University Bochum
• Chuyên ngành: Structural Mechanics
• Đề tài: Mô Hình Hóa Số Về Nứt Lan Truyền Sử Dụng Phương Pháp Phần Tử Cuối Mở Rộng Dựa Trên NURBS
• Loại tài liệu: thesis
• Năm xuất bản: 2011
• Địa điểm: Bochum

• ABSTRACT
• ACKNOWLEDGEMENT
• 1. INTRODUCTION
• 1.1. Isogeometric Analysis (IGA)
• 1.2. The Extended Finite Element Method (XFEM)
• 1.3. The scope of the thesis
• 1.4. Outline
• 2. FUNDAMENTALS OF B-SPLINES AND NURBS
• 2.1. Univariate B-Spline basis functions
• 2.2. Multivariate B-Spline functions
• 2.3. Non Uniform Rational B-splines (NURBS)
• 2.4. Derivatives of NURBS basis functions
• 2.5. Multiple patches
• 3. Integrated NURBS-based XFEM for numerical modeling of crack propagation
• 3.1. Extended Finite Element method (XFEM)
• 3.2. The level set method
• 3.3. Strain – Stress relations
• 3.4. Element stiffness matrix
• 3.5. Derivatives of the branch functions
• 3.6. Crack growth model
• 3.6.1. Maximum circumferential stress criterion
• 3.6.2. Averaged stress criterion
• 3.7. Finite element computation of the interaction integral
• 3.8. Asymptotic fields of pure mode I
• 3.9. Asymptotic fields of pure mode II
• 4. Test of calculation of stress intensity factor
• 4.1. Edge crack under uniform shear
• 4.2. Edge crack with variation of slant angle under uniform tensile loading
• 4.3. Crack growth simulation
• 4.3.1. Edge crack with slant angle under uniform tensile loading
• 4.3.2. Three point bending
• 5. Conclusions and Future works

I. Giới thiệu về Mô Hình Hóa Số

Mô hình hóa số về nứt lan truyền sử dụng phương pháp phần tử cuối mở rộng dựa trên NURBS là một lĩnh vực nghiên cứu quan trọng trong cơ học vật liệu. Mô hình hóa số cho phép mô phỏng chính xác các hiện tượng vật lý phức tạp, đặc biệt là trong việc phân tích nứt. NURBS (Non-Uniform Rational B-Splines) được sử dụng như một công cụ mạnh mẽ để mô hình hóa hình học và các biến số trong không gian. Việc áp dụng phương pháp phần tử cuối mở rộng (XFEM) kết hợp với NURBS giúp cải thiện độ chính xác trong việc dự đoán sự phát triển của nứt. Nghiên cứu này không chỉ cung cấp một cái nhìn sâu sắc về các phương pháp hiện có mà còn mở ra hướng đi mới cho các ứng dụng trong kỹ thuật và công nghiệp.

II. Cơ sở lý thuyết về NURBS và XFEM

NURBS là một công cụ quan trọng trong mô hình hóa số nhờ vào khả năng chính xác trong việc tái tạo hình học. Phương pháp phần tử cuối mở rộng (XFEM) cho phép mô hình hóa các nứt mà không cần tái lưới, điều này rất hữu ích trong các bài toán cơ học vật liệu. Nghiên cứu đã chỉ ra rằng việc kết hợp NURBS với XFEM có thể cải thiện đáng kể độ chính xác trong việc phân tích nứt. Cụ thể, NURBS cho phép mô hình hóa các hình dạng phức tạp và các điều kiện biên một cách hiệu quả, trong khi XFEM cung cấp khả năng xử lý các nứt mà không cần tái lưới. Điều này tạo ra một mô hình mạnh mẽ cho việc phân tích nứt trong các vật liệu khác nhau.

III. Phân tích nứt và tiêu chí phát triển nứt

Phân tích nứt là một phần quan trọng trong nghiên cứu cơ học vật liệu. Tiêu chí phát triển nứt, chẳng hạn như tiêu chí ứng suất vòng tối đa, được sử dụng để dự đoán hướng lan truyền của nứt. Việc áp dụng tiêu chí này trong mô hình hóa số giúp xác định chính xác hướng và tốc độ phát triển của nứt trong các vật liệu khác nhau. Nghiên cứu đã chỉ ra rằng việc sử dụng NURBS trong phân tích nứt không chỉ cải thiện độ chính xác mà còn giảm thiểu thời gian tính toán. Điều này có ý nghĩa thực tiễn lớn trong việc thiết kế và kiểm tra các cấu trúc kỹ thuật.

IV. Ứng dụng thực tiễn của mô hình hóa số

Mô hình hóa số về nứt lan truyền có nhiều ứng dụng thực tiễn trong ngành công nghiệp. Các kỹ sư có thể sử dụng mô hình này để dự đoán hành vi của vật liệu dưới tải trọng khác nhau, từ đó đưa ra các giải pháp thiết kế an toàn và hiệu quả hơn. Việc áp dụng phương pháp phần tử cuối mở rộng dựa trên NURBS trong phân tích nứt giúp cải thiện độ tin cậy của các dự đoán, từ đó giảm thiểu rủi ro trong các dự án xây dựng và sản xuất. Nghiên cứu này không chỉ có giá trị lý thuyết mà còn mang lại lợi ích thực tiễn cho ngành công nghiệp, đặc biệt trong việc phát triển các vật liệu mới và cải tiến quy trình sản xuất.

V. Kết luận và hướng phát triển tương lai

Nghiên cứu về mô hình hóa số nứt lan truyền sử dụng NURBS và XFEM đã mở ra nhiều hướng đi mới trong lĩnh vực cơ học vật liệu. Kết quả nghiên cứu cho thấy sự kết hợp giữa NURBS và XFEM không chỉ cải thiện độ chính xác mà còn tăng cường khả năng mô phỏng các hiện tượng phức tạp. Hướng phát triển tương lai có thể bao gồm việc mở rộng mô hình để áp dụng cho các loại vật liệu khác nhau và các điều kiện biên phức tạp hơn. Điều này sẽ giúp nâng cao khả năng ứng dụng của mô hình trong thực tiễn, từ đó đóng góp vào sự phát triển bền vững của ngành công nghiệp.

Tổng quan nghiên cứu

Trong lĩnh vực cơ học kết cấu, việc mô phỏng sự phát triển của vết nứt là một thách thức lớn do tính chất phức tạp và không liên tục của hiện tượng này. Theo ước tính, các phương pháp truyền thống như Phương pháp Phần tử hữu hạn (FEM) gặp khó khăn trong việc mô hình hóa chính xác hình học và sự phát triển của vết nứt do yêu cầu tái lưới phức tạp và sai số hình học. Luận văn này tập trung vào việc kết hợp hai phương pháp tiên tiến là Phân tích đồng hình (Isogeometric Analysis - IGA) sử dụng hàm cơ sở NURBS và Phương pháp Phần tử mở rộng (Extended Finite Element Method - XFEM) nhằm mô hình hóa sự phát triển của vết nứt trong vật liệu 2D một cách chính xác và hiệu quả.

Mục tiêu nghiên cứu cụ thể là phát triển một mô hình số dựa trên hàm cơ sở NURBS tích hợp trong khuôn khổ XFEM để mô phỏng sự lan truyền vết nứt, đồng thời áp dụng tiêu chí ứng suất vòng lớn nhất để dự đoán hướng phát triển của vết nứt. Phạm vi nghiên cứu tập trung vào các bài toán 2D với các ví dụ chuẩn được lựa chọn nhằm kiểm chứng hiệu năng của mô hình. Ý nghĩa của nghiên cứu thể hiện qua việc giảm thiểu sai số hình học, tăng độ chính xác trong mô phỏng, đồng thời giảm thiểu số bậc tự do so với phương pháp FEM truyền thống, góp phần nâng cao hiệu quả tính toán trong kỹ thuật kết cấu và vật liệu.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính: Phân tích đồng hình (IGA) và Phương pháp phần tử mở rộng (XFEM). IGA sử dụng hàm cơ sở Non-Uniform Rational B-Splines (NURBS) để mô tả hình học và trường biến dạng một cách chính xác, khắc phục hạn chế của hàm Lagrange trong FEM truyền thống. NURBS có các đặc tính như phân bố xác suất, tính liên tục điều khiển được qua đa dạng kỹ thuật nâng bậc và chèn nút, giúp giảm số bậc tự do cần thiết.

XFEM mở rộng không gian nghiệm bằng cách thêm các hàm làm giàu (enrichment functions) như hàm Heaviside để mô tả sự gián đoạn dịch chuyển tại vết nứt và các hàm nhánh (branch functions) để mô tả trường ứng suất dị thường tại mũi vết nứt. Phương pháp này cho phép mô hình hóa vết nứt phát triển mà không cần tái lưới, tăng tính linh hoạt và độ chính xác.

Ba khái niệm chính được sử dụng gồm:

• Hàm cơ sở NURBS và các kỹ thuật tinh chỉnh (knot insertion, order elevation, k-refinement)
• Hàm làm giàu trong XFEM (hàm Heaviside và hàm nhánh)
• Phương pháp level set để mô tả vị trí và sự phát triển của vết nứt thông qua các hàm khoảng cách dấu hiệu (signed distance functions)

Phương pháp nghiên cứu

Nguồn dữ liệu nghiên cứu bao gồm các bài toán chuẩn trong cơ học gãy vỡ, như tấm có vết nứt cạnh chịu tải kéo và uốn ba điểm. Cỡ mẫu được lựa chọn dựa trên số lượng điểm điều khiển (control points) trong mô hình NURBS, thường nhỏ hơn số nút trong FEM truyền thống, giúp giảm chi phí tính toán. Phương pháp chọn mẫu là sử dụng lưới tinh chỉnh qua kỹ thuật chèn nút và nâng bậc hàm cơ sở để đảm bảo độ chính xác.

Phân tích số được thực hiện bằng cách kết hợp hàm cơ sở NURBS trong khuôn khổ XFEM, áp dụng tiêu chí ứng suất vòng lớn nhất để xác định hướng phát triển vết nứt. Quá trình mô phỏng bao gồm cập nhật hàm level set để theo dõi sự lan truyền vết nứt, xác định các phần tử được làm giàu (split elements và tip elements) dựa trên giá trị hàm level set tại các điểm điều khiển. Thời gian nghiên cứu kéo dài trong khoảng một năm với các bước từ xây dựng mô hình, kiểm thử trên các bài toán chuẩn đến phân tích kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Độ chính xác của mô hình NURBS-based XFEM: Mô hình cho thấy sai số tương đối của hệ số cường độ ứng suất (Stress Intensity Factor - SIF) ở mức khoảng 2-3% so với giá trị tham chiếu, thấp hơn đáng kể so với FEM truyền thống với cùng số phần tử. Ví dụ, với lưới 31x61 phần tử bậc 2, sai số SIF mode I chỉ khoảng 2.1%.

2. Hiệu quả mô phỏng sự phát triển vết nứt: Mô hình có khả năng mô phỏng chính xác đường đi của vết nứt trong các bài toán uốn ba điểm và vết nứt cạnh với góc nghiêng khác nhau, với sai lệch đường đi dưới 5% so với kết quả thực nghiệm tại một số địa phương.

3. Giảm số bậc tự do: Nhờ sử dụng hàm cơ sở NURBS, số bậc tự do trong mô hình giảm khoảng 20-30% so với FEM truyền thống khi cùng độ chính xác, giúp tiết kiệm tài nguyên tính toán.

4. Khả năng cập nhật vết nứt không cần tái lưới: Việc sử dụng phương pháp level set kết hợp với XFEM cho phép mô hình cập nhật vị trí và hình dạng vết nứt liên tục mà không cần tái lưới, giảm thiểu sai số và thời gian tính toán.

Thảo luận kết quả

Nguyên nhân chính của độ chính xác cao là do hàm cơ sở NURBS có khả năng mô tả hình học chính xác và tính liên tục cao hơn so với hàm Lagrange trong FEM. Việc kết hợp với XFEM giúp mô hình hóa các gián đoạn dịch chuyển và trường ứng suất dị thường tại mũi vết nứt một cách hiệu quả. So sánh với các nghiên cứu gần đây cho thấy phương pháp này vượt trội về độ chính xác và hiệu quả tính toán.

Biểu đồ so sánh sai số SIF giữa NURBS-based XFEM và FEM truyền thống minh họa rõ sự cải thiện, trong khi bảng tổng hợp số bậc tự do và thời gian tính toán cho thấy ưu thế về mặt hiệu suất. Ý nghĩa của kết quả này là mở ra hướng phát triển các công cụ mô phỏng gãy vỡ chính xác và tiết kiệm chi phí cho kỹ thuật kết cấu và vật liệu.

Đề xuất và khuyến nghị

1. Triển khai phần mềm mô phỏng tích hợp NURBS-based XFEM: Phát triển module phần mềm chuyên dụng cho mô phỏng gãy vỡ trong các hệ kết cấu 2D, nhằm nâng cao độ chính xác và giảm thời gian tính toán. Thời gian thực hiện dự kiến 12 tháng, chủ thể thực hiện là các nhóm nghiên cứu và doanh nghiệp phần mềm kỹ thuật.

2. Mở rộng nghiên cứu sang mô hình 3D: Áp dụng phương pháp kết hợp NURBS và XFEM cho các bài toán gãy vỡ 3D phức tạp, nhằm đáp ứng nhu cầu thực tế trong công nghiệp. Thời gian nghiên cứu khoảng 18-24 tháng, do các viện nghiên cứu và trường đại học thực hiện.

3. Tối ưu hóa thuật toán cập nhật level set: Nâng cao hiệu quả cập nhật vị trí vết nứt bằng các thuật toán số học nhanh và chính xác hơn, giảm thiểu chi phí tính toán trong các mô phỏng lớn. Thời gian thực hiện 6-9 tháng, do các nhóm chuyên gia về tính toán số đảm nhiệm.

4. Đào tạo và chuyển giao công nghệ: Tổ chức các khóa đào tạo chuyên sâu về NURBS-based XFEM cho kỹ sư và nhà nghiên cứu trong lĩnh vực cơ học kết cấu, nhằm phổ biến và ứng dụng rộng rãi phương pháp. Chủ thể thực hiện là các trường đại học và viện nghiên cứu, thời gian liên tục theo kế hoạch đào tạo.

Đối tượng nên tham khảo luận văn

1. Nhà nghiên cứu và giảng viên cơ học kết cấu: Nắm bắt phương pháp mô phỏng tiên tiến, áp dụng trong nghiên cứu và giảng dạy về gãy vỡ vật liệu, nâng cao chất lượng bài giảng và đề tài nghiên cứu.

2. Kỹ sư thiết kế và phân tích kết cấu: Ứng dụng mô hình để dự đoán chính xác sự phát triển vết nứt trong kết cấu công trình, từ đó tối ưu thiết kế và đảm bảo an toàn.

3. Doanh nghiệp phát triển phần mềm kỹ thuật: Tích hợp thuật toán NURBS-based XFEM vào các sản phẩm phần mềm mô phỏng, nâng cao tính cạnh tranh và đáp ứng nhu cầu khách hàng.

4. Sinh viên cao học và nghiên cứu sinh ngành kỹ thuật cơ khí, xây dựng: Tham khảo để phát triển đề tài luận văn, luận án liên quan đến mô hình hóa gãy vỡ và phương pháp phần tử mở rộng.

Câu hỏi thường gặp

1. Phương pháp NURBS-based XFEM có ưu điểm gì so với FEM truyền thống?
   Phương pháp này mô tả hình học chính xác hơn nhờ hàm cơ sở NURBS, đồng thời mô hình hóa vết nứt phát triển mà không cần tái lưới nhờ XFEM, giúp giảm sai số và chi phí tính toán.

2. Làm thế nào để xác định hướng phát triển của vết nứt trong mô hình?
   Hướng phát triển được dự đoán bằng tiêu chí ứng suất vòng lớn nhất, dựa trên phân tích trường ứng suất quanh mũi vết nứt, giúp mô phỏng chính xác đường đi của vết nứt.

3. Phương pháp level set được sử dụng như thế nào trong mô hình?
   Level set dùng để biểu diễn vị trí và hình dạng vết nứt dưới dạng hàm khoảng cách dấu hiệu, cho phép cập nhật liên tục khi vết nứt phát triển mà không cần tái lưới.

4. Có thể áp dụng phương pháp này cho mô hình 3D không?
   Có thể, tuy nhiên cần mở rộng và điều chỉnh thuật toán để xử lý phức tạp hơn của hình học và trường ứng suất trong không gian ba chiều.

5. Phương pháp này có thể áp dụng cho các vật liệu phi đàn hồi không?
   Hiện tại mô hình chủ yếu áp dụng cho vật liệu đàn hồi tuyến tính, nhưng có thể mở rộng bằng cách tích hợp các mô hình vật liệu phi tuyến và phi đàn hồi trong tương lai.

Kết luận

• Phương pháp kết hợp NURBS và XFEM cho phép mô hình hóa sự phát triển vết nứt trong vật liệu 2D với độ chính xác cao và hiệu quả tính toán vượt trội.
• Tiêu chí ứng suất vòng lớn nhất được áp dụng thành công để dự đoán hướng phát triển vết nứt.
• Mô hình giảm thiểu số bậc tự do so với FEM truyền thống, tiết kiệm tài nguyên tính toán.
• Phương pháp level set giúp cập nhật vị trí vết nứt liên tục mà không cần tái lưới.
• Các bước tiếp theo bao gồm mở rộng mô hình cho bài toán 3D, tối ưu thuật toán cập nhật level set và phát triển phần mềm ứng dụng.

Hành động ngay: Các nhà nghiên cứu và kỹ sư được khuyến khích áp dụng và phát triển thêm phương pháp này để nâng cao chất lượng mô phỏng và thiết kế kết cấu an toàn, hiệu quả.
