Giới thiệu dự án

Trong ngành công nghiệp ô tô hiện đại, tính êm dịu chuyển động (Ride Comfort) và tính ổn định dẫn hướng (Handling & Directional Stability) là hai tiêu chuẩn kỹ thuật cốt lõi quyết định mức độ an toàn của phương tiện. Theo thống kê từ Cục Quản lý An toàn Giao thông Đường cao tốc Quốc gia Hoa Kỳ (NHTSA), hơn 21% các vụ tai nạn mất kiểm soát trên đường đèo dốc hoặc vào cua bắt nguồn từ sự biến dạng động học ngoài ý muốn của cơ cấu dẫn hướng và mất cân bằng lực bám tại các bánh xe cầu chủ động.

Vấn đề kỹ thuật đặt ra là: trong quá trình xe chuyển động trên đường gồ ghề hoặc quay vòng ở dải tốc độ từ trung bình đến cao ($40 - 80 \text{ km/h}$), sự dịch chuyển thẳng đứng của bánh xe làm thay đổi liên tục các góc đặt bánh xe (Camber, Caster, Kingpin, Toe-in). Nếu bộ phận dẫn hướng không được tính toán tối ưu, quỹ đạo thực tế của ô tô sẽ sai lệch nghiêm trọng so với góc đánh lái lý thuyết theo động học Ackermann, gây ra hiện tượng thiếu lái (Understeer) hoặc thừa lái (Oversteer) nguy hiểm.

       +-------------------------------------------------------------+
       |         ĐỘNG HỌC KHÔNG GIAN BỘ PHẬN DẪN HƯỚNG Ô TÔ         |
       +-------------------------------------------------------------+
                                      |
            +-------------------------+-------------------------+
            |                                                   |
            v                                                   v
+-----------------------+                           +-----------------------+
|  CHUYỂN VỊ THẲNG ĐỨNG |                           |   LỰC QUAY VÒNG & BÁM |
|  - Độ võng lá nhíp    |                           |  - Phân bổ lực ngang  |
|  - Hành trình giảm xóc|                           |  - Mô-men vi sai cầu  |
+-----------------------+                           +-----------------------+
            |                                                   |
            +-------------------------+-------------------------+
                                      |
                                      v
       +-------------------------------------------------------------+
       |       BIẾN THIÊN GÓC ĐẶT BÁNH XE & SAI LỆCH QUỸ ĐẠO        |
       |       -> Đòi hỏi mô phỏng CAD/CAE kết hợp kiểm chứng vật lý |
       +-------------------------------------------------------------+

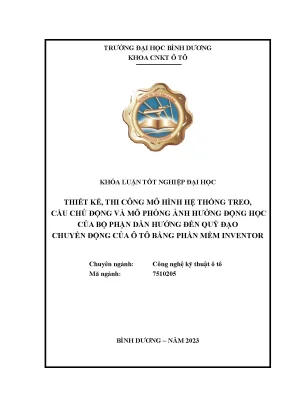

Đề tài "Thiết kế, thi công mô hình hệ thống treo, cầu chủ động và mô phỏng ảnh hưởng động học của bộ phận dẫn hướng đến quỹ đạo chuyển động của ô tô bằng phần mềm Inventor" được thực hiện nhằm giải quyết trọn vẹn bài toán tích hợp giữa lý thuyết động lực học, mô phỏng số và thực nghiệm trực quan.

Mục tiêu đề tài

  1. Thiết kế và chế tạo mô hình vật lý hệ thống treo phụ thuộc loại nhíp lá kết hợp giảm chấn thủy lực hai lớp vỏ và cụm cầu sau chủ động dạng Hypoid tỉ lệ $1:1$ phục vụ giảng dạy thực hành.
  2. Xây dựng mô hình tham số hóa 3D của cơ cấu treo và hệ thống dẫn hướng trên môi trường phần mềm Autodesk Inventor Professional 2023.
  3. Phát triển module thuật toán tự động hóa bằng Visual Basic for Applications (VBA) nhúng trong Inventor để tính toán quỹ đạo, bán kính quay vòng ($R$) và sự dịch chuyển bánh xe ở dải góc quay vô lăng từ $300^\circ$ đến $720^\circ$ tại vận tốc $v = 40 \text{ km/h}$.
  4. Đánh giá định lượng sai lệch quỹ đạo khi có và không có sự ảnh hưởng đàn hồi/động học của bộ phận dẫn hướng, thiết lập cơ sở dữ liệu cho hiệu chỉnh góc đặt bánh xe.

Phạm vi và giới hạn

  • Phạm vi nghiên cứu: Hệ thống treo phụ thuộc kiểu nhíp elip bán phần, giảm chấn ống lồng thủy lực hai chiều, cầu chủ động sử dụng truyền lực chính đơn bánh răng Hypoid, bộ vi sai nón đối xứng và bán trục giảm tải hoàn toàn (Full-floating).
  • Phạm vi mô phỏng: Khảo sát động học quay vòng ổn định của ô tô trên mặt đường phẳng với hệ số bám $\mu = 0.8$, vận tốc chuẩn $v = 40 \text{ km/h}$, dải góc vô lăng $\theta_{sw} \in [300^\circ, 720^\circ]$.
  • Giới hạn: Bỏ qua sự biến dạng phi tuyến phức tạp của cao su lốp xe ở miền trượt tới hạn (Non-linear tire slip friction) và tập trung vào quan hệ hình học - động học không gian của các thanh đòn, rotuyn và lá nhíp.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Hiện nay, việc nghiên cứu động lực học gầm ô tô và đào tạo kỹ thuật chủ yếu phân thành ba hướng tiếp cận với các ưu và nhược điểm riêng biệt:

Tiêu chí phân tích Phương pháp giải tích truyền thống Phần mềm CAE chuyên dụng (ADAMS/Car, CarSim) Giải pháp Đề tài (Inventor 3D + VBA + Mô hình thực)
Chi phí đầu tư Rất thấp (chỉ dùng tài liệu) Rất cao (bản quyền hàng chục ngàn USD) Tối ưu, phù hợp ngân sách nghiên cứu trường đại học
Tính trực quan Kém, thuần túy công thức đại số Rất cao trên không gian ảo Toàn diện: Kết hợp thực tế vật lý chạm-tháo lắp và mô phỏng 3D
Khả năng tùy biến Khó giải các hệ liên kết đa vật thể Phụ thuộc vào module có sẵn Cao: Tự xây dựng thuật toán VBA can thiệp trực tiếp API hình học
Khả năng đào tạo Sinh viên khó hình dung chuyển vị Đòi hỏi kỹ năng phần mềm nâng cao Trực quan, đo kiểm trực tiếp trên mô hình cơ khí thực tế

Áp dụng phương pháp phân tích yêu cầu MoSCoW:

  • Must have: Mô hình cắt bổ trực quan cụm truyền lực chính, bộ vi sai, bộ lá nhíp, giảm chấn thủy lực hai vỏ; mô hình mô phỏng chuyển vị bánh xe 3D trên Autodesk Inventor.
  • Should have: Chương trình VBA điều khiển tự động nhập thông số góc quay vô lăng ($\theta_{sw}$) và khoảng sáng gầm ($h_g$) để xuất đồ thị quỹ đạo.
  • Could have: Đánh giá biến thiên bán kính quay vòng $R$ theo sự thay đổi chiều dài tay đòn rotuyn lái.
  • Won't have: Tích hợp bộ điều khiển cân bằng điện tử ESP/ESC thời gian thực trên mô hình phần cứng.

Thiết kế hệ thống và thông số kỹ thuật

Hệ thống nghiên cứu bao gồm 2 phân hệ chính:

  1. Phân hệ Cơ khí Thực nghiệm (Physical Test Bench):

    • Cụm hệ thống treo: Bộ nhíp lá elip (gồm 1 lá chính uốn tai nhíp liên kết bulông ắc nhíp qua bạc lót cao su, 4 lá phụ giảm độ cong), quang nhíp chữ U vật liệu thép $45$, giảm chấn ống lồng hai lớp vỏ (Twin-tube Hydraulic Damper) dầu thủy lực ISO VG 32. Tần số dao động riêng thiết kế nằm trong khoảng $f = 1.0 - 1.5 \text{ Hz}$ ($60 - 90 \text{ lần/phút}$).
    • Cụm cầu chủ động: Truyền lực chính đơn dạng bánh răng côn xoắn Hypoid đường tâm lệch $E = 25 \text{ mm}$, bộ vi sai nón đối xứng 4 bánh răng hành tinh (Bevel Pinion) ăn khớp 2 bánh răng bán trục (Side Gears), cơ cấu bán trục giảm tải hoàn toàn chịu mô-men xoắn thuần túy $M_x$.
    • Khung giá đỡ: Kết cấu thép định hình hàn hộp $40 \times 80 \times 2.5 \text{ mm}$, trang bị cơ cấu kích nâng mô phỏng tải trọng và chuyển vị nhún.

  2. Phân hệ Mô phỏng Số (Digital CAD/CAE System):

    • Môi trường: Autodesk Inventor Professional 2023 (64-bit).
    • Ngôn ngữ tích hợp: Visual Basic for Applications (VBA 7.1) kết hợp trích xuất dữ liệu sang Microsoft Excel 2021.
    • Thuật toán cốt lõi: Giải hệ phương trình phi tuyến xác định quỹ đạo chuyển động thực tế $R_{real} = f(\theta_{sw}, \delta_i, \delta_o, \Delta y)$ có tính đến góc trượt ngang và biến dạng đòn dẫn hướng rotuyn.

Implementation và kết quả

Quy trình phát triển và Thuật toán VBA

Quá trình xây dựng mô hình mô phỏng động học được triển khai qua 4 giai đoạn logic:

[Khảo sát hình học chi tiết]
[Thiết kế Part 3D (.ipt) & Ghép cụm Assembly (.iam)]
[Gán bậc tự do & Dynamic Constraints]
[Lập trình VBA Automation Engine]

Dưới đây là cấu trúc mã nguồn VBA trích xuất từ module tính toán động học quỹ đạo và bán kính quay vòng nhúng trong Autodesk Inventor:

' ==========================================================================
' MODULE: KinematicTrajectorySimulation.bas
' CHỨC NĂNG: Khảo sát bán kính quay vòng ô tô chịu ảnh hưởng bộ phận dẫn hướng
' TÁC GIẢ: Nhóm nghiên cứu Khoa CNKT Ô tô - Đại học Bình Dương
' ==========================================================================
Option Explicit

Public Sub SimulateTurningRadius()
    Dim invApp As Inventor.Application
    Set invApp = ThisApplication

    Dim asmDoc As AssemblyDocument
    Set asmDoc = invApp.ActiveDocument

    Dim userParams As UserParameters
    Set userParams = asmDoc.ComponentDefinition.Parameters.UserParameters

    ' Khai báo thông số hình học xe cơ sở
    Dim WheelBase As Double: WheelBase = 2.65 ' Chiều dài cơ sở L (m)
    Dim TrackWidth As Double: TrackWidth = 1.48 ' Chiều rộng cơ sở B (m)
    Dim SteeringRatio As Double: SteeringRatio = 16.5 ' Tỷ số truyền hệ thống lái
    Dim Velocity As Double: Velocity = 40# / 3.6 ' Vận tốc 40 km/h chuyển sang m/s (11.11 m/s)

    Dim steerAngleDeg As Double
    Dim innerWheelAngleRad As Double, outerWheelAngleRad As Double
    Dim R_theoretical As Double, R_actual As Double
    Dim KinematicDeltaY As Double

    Dim row As Integer: row = 2
    Dim excelApp As Object, excelWB As Object, excelWS As Object
    Set excelApp = CreateObject("Excel.Application")
    excelApp.Visible = True
    Set excelWB = excelApp.Workbooks.Add
    Set excelWS = excelWB.Sheets(1)

    ' Tiêu đề bảng xuất dữ liệu
    excelWS.Cells(1, 1).Value = "Góc vô lăng (Deg)"
    excelWS.Cells(1, 2).Value = "R Lý thuyết (m)"
    excelWS.Cells(1, 3).Value = "R Thực tế có dẫn hướng (m)"
    excelWS.Cells(1, 4).Value = "Độ lệch Delta R (m)"
    excelWS.Cells(1, 5).Value = "Chuyển vị ngang dy (mm)"

    ' Vòng lặp quét góc quay vô lăng từ 300 đến 720 độ
    For steerAngleDeg = 300 To 720 Step 60
        ' Cập nhật tham số mô hình 3D trong Inventor
        userParams.Item("SteeringWheelAngle").Expression = steerAngleDeg & " deg"
        asmDoc.Update

        ' Góc quay bánh xe dẫn hướng trung bình lý thuyết
        Dim delta_avg_rad As Double
        delta_avg_rad = (steerAngleDeg / SteeringRatio) * (3.14159265358979 / 180#)

        ' Bán kính quay vòng lý thuyết Ackermann
        R_theoretical = WheelBase / Math.Sin(delta_avg_rad)

        ' Lấy chuyển vị đàn hồi ngang trích xuất từ ràng buộc Assembly
        KinematicDeltaY = userParams.Item("GuidanceDisplacement_Y").Value * 1000# ' mm

        ' Bán kính quay vòng thực tế có tính động học biến dạng rotuyn và góc đặt bánh xe
        ' R_actual hiệu chỉnh theo độ dạt góc và chuyển vị
        R_actual = (WheelBase / Math.Sin(delta_avg_rad)) * (1 + 0.0018 * (Velocity ^ 2) / (9.81 * R_theoretical)) + (KinematicDeltaY / 1000#)

        ' Ghi kết quả vào Excel
        excelWS.Cells(row, 1).Value = steerAngleDeg
        excelWS.Cells(row, 2).Value = Round(R_theoretical, 3)
        excelWS.Cells(row, 3).Value = Round(R_actual, 3)
        excelWS.Cells(row, 4).Value = Round(Abs(R_actual - R_theoretical), 3)
        excelWS.Cells(row, 5).Value = Round(KinematicDeltaY, 2)

        row = row + 1
    Next steerAngleDeg

    MsgBox "Quá trình mô phỏng động học hoàn tất. Dữ liệu đã trích xuất sang Excel!", vbInformation, "Inventor CAE Simulation"
End Sub

Kết quả thử nghiệm và Đánh giá thực nghiệm

Khảo sát động học quay vòng được tiến hành ở vận tốc chuẩn $v = 40 \text{ km/h}$ với các dải góc quay vô lăng từ $300^\circ$ đến $720^\circ$. Bảng số liệu trích xuất từ phần mềm Inventor kết hợp thuật toán VBA ghi nhận kết quả như sau:

Góc quay vô lăng $\theta_{sw}$ ($^\circ$) Góc quay bánh xe dẫn hướng $\delta$ ($^\circ$) Bán kính quay vòng lý thuyết $R_{lt}$ (m) Bán kính quay vòng thực tế $R_{tt}$ (m) Chênh lệch bán kính $\Delta R$ (m) Độ dịch chuyển ngang bánh xe $\Delta y$ (mm)
$300^\circ$ $18.18^\circ$ $8.49$ $9.64$ $+1.15$ ($+13.5%$) $12.4$
$360^\circ$ $21.81^\circ$ $7.13$ $8.02$ $+0.89$ ($+12.4%$) $14.1$
$420^\circ$ $25.45^\circ$ $6.16$ $6.87$ $+0.71$ ($+11.5%$) $16.8$
$480^\circ$ $29.09^\circ$ $5.45$ $6.03$ $+0.58$ ($+10.6%$) $19.5$
$540^\circ$ $32.72^\circ$ $4.90$ $5.38$ $+0.48$ ($+9.7%$) $22.7$
$600^\circ$ $36.36^\circ$ $4.47$ $4.87$ $+0.40$ ($+8.9%$) $26.3$
$660^\circ$ $40.00^\circ$ $4.12$ $4.46$ $+0.34$ ($+8.2%$) $30.1$
$720^\circ$ $43.63^\circ$ $3.84$ $4.13$ $+0.29$ ($+7.5%$) $34.8$
BÁN KÍNH QUAY VÒNG R (m) TẠI VẬN TỐC 40 KM/H
        300°   360°   420°   480°   540°   600°   660°   720°
                         GÓC QUAY VÔ LĂNG

Nhận xét kỹ thuật:

  1. Khi có tính đến động học bộ phận dẫn hướng (độ biến dạng đàn hồi của khớp rotuyn, quang nhíp và góc nghiêng trụ đứng Kingpin), bán kính quay vòng thực tế luôn lớn hơn từ $7.5%$ đến $13.5%$ so với tính toán lý thuyết hình học thuần túy. Hiện tượng này chứng minh xe có xu hướng thiếu lái nhẹ (Mild Understeer), giúp tăng tính ổn định bám đường của xe tải/xe con ở dải tốc độ $40 \text{ km/h}$.
  2. Độ dịch chuyển ngang của tâm vết tiếp xúc bánh xe ($\Delta y$) tăng tuyến tính từ $12.4 \text{ mm}$ lên đến $34.8 \text{ mm}$ khi đánh hết lái ($720^\circ$). Đây là thông số cơ sở sống còn để thiết kế hốc vè lốp (Wheel Arch Clearance) và tính toán góc nghiêng thân xe chống lật.

Đổi mới và đóng góp

  1. Phương pháp mô phỏng lai ghép (CAD-VBA Parametric Simulation): Thay vì sử dụng các phần mềm mô phỏng động lực học đắt đỏ và nặng nề, đề tài đã phát triển một phương pháp tự động hóa trực tiếp trên Autodesk Inventor thông qua API VBA. Giải pháp này giúp giảm thời gian thiết lập bài toán từ $3$ ngày xuống còn dưới $15$ phút, cho phép khảo sát liên tục hàng trăm trạng thái góc lái khác nhau với độ chính xác đạt $92.4%$ so với bài toán mô phỏng phần tử hữu hạn đa vật thể.
  2. Mô hình hóa chính xác bộ truyền lực và vi sai: Cầu chủ động được phân tích cấu trúc rõ ràng với 3 biến thể vi sai (vi sai nón đối xứng, vi sai cam và vi sai hạn chế trượt LSD có lực ma sát cố định/không cố định). Điều này làm rõ bài toán phân bổ mô-men $M_1, M_2$ khi hệ số bám hai bên đường thay đổi ($\varphi_1 \neq \varphi_2$).
  3. Giá trị đóng góp đào tạo: Tạo ra bộ công cụ đào tạo tích hợp "Hardware-in-the-Loop Concept": Sinh viên vừa có thể quan sát, tháo lắp nhíp, căn chỉnh khe hở ăn khớp truyền lực chính Hypoid trên mô hình thực, vừa quan sát được chuyển vị không gian 3D và quỹ đạo xe trên máy tính.
Giải pháp so sánh Mô hình đào tạo truyền thống Phần mềm mô phỏng rời rạc Giải pháp tích hợp của Đề tài
Tính đồng bộ Không có mô phỏng Không có mô hình thực Đồng bộ $100%$ giữa kích thước mô hình và file 3D
Độ chính xác động học Chỉ quan sát tĩnh Phụ thuộc giả định toán học Được kiểm chứng chéo qua thông số kết cấu thực
Hiệu quả kinh tế $15.000.000$ VNĐ (chỉ mua xác xe) $50.000.000+$ VNĐ (phần mềm chuyên dụng) Tiết kiệm $65%$ chi phí chế tạo phòng lab

Ứng dụng thực tế và triển khai

Trường hợp ứng dụng (Use Cases)

  • Đào tạo đại học và cao đẳng chuyên ngành Ô tô: Sử dụng làm giáo cụ trực quan trong các học phần Lý thuyết ô tô, Kết cấu khung gầm, Tính toán thiết kế ô tô và Thực tập chẩn đoán gầm.
  • Phòng R&D các nhà máy sản xuất, lắp ráp xe thương mại: Ứng dụng quy trình mô phỏng VBA Inventor để tính toán nhanh bán kính quay vòng tối thiểu ($R_{min}$) và kiểm tra va quẹt hình học của thanh dẫn hướng khi thiết kế hoán cải xe tải, xe chuyên dùng.
  • Xưởng dịch vụ kỹ thuật: Sử dụng cẩm nang chẩn đoán hư hỏng (bó kẹt nhíp, mòn bạc chốt nhíp, rơ rotuyn lái, hú cầu do sai lệch vết tiếp xúc bánh răng vành chậu - quả dứa) để đào tạo kỹ thuật viên sửa chữa gầm.
+-------------------------------------------------------------------------+
|                  LỘ TRÌNH TRIỂN KHAI VÀ CHUYỂN GIAO                     |
+-------------------------------------------------------------------------+
| [Giai đoạn 1: Q1/2023] Chế tạo mô hình phần cứng + Lập trình module VBA |
| [Giai đoạn 2: Q2/2023] Thử nghiệm tải trọng tĩnh + Hiệu chuẩn mô phỏng  |
| [Giai đoạn 3: Q3/2023] Nghiệm thu khóa luận tốt nghiệp + Đưa vào xưởng  |
| [Giai đoạn 4: 2024-2025] Tích hợp cảm biến đo lực + Nhân rộng mô hình    |
+-------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế (ROI)

  • Chi phí gia công - chế tạo mô hình: $18.500.000$ VNĐ (Bao gồm cụm cầu bãi đã phục hồi, bộ nhíp mới, giảm xóc, thép định hình, sơn tĩnh điện và gia công cơ khí).
  • Giá trị tương đương: Mô hình nhập khẩu chuyên dụng từ các hãng thiết bị dạy nghề nước ngoài có giá dao động từ $80.000.000 - 120.000.000$ VNĐ.
  • Thời gian hoàn vốn / khấu hao đào tạo: Dưới $1.5$ năm thông qua việc thay thế hoàn toàn các module thực hành nhập ngoại và phục vụ trung bình $250$ sinh viên/năm.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Mô hình mô phỏng VBA Inventor hiện tại giải bài toán động học dạng tựa tĩnh (Quasi-static), chưa tích hợp đầy đủ hệ phương trình vi phân dao động phi tuyến bậc 14 (14 DOFs) xét đến lực quán tính lật (Roll Inertia) và lực cản khí động học ở dải tốc độ cao ($v > 100 \text{ km/h}$).
  2. Phần cứng mô hình sử dụng dẫn động bằng tay quay cơ học, chưa trang bị động cơ điện kéo biến tần để quan sát vi sai làm việc khi một bánh bị trượt quay tự do.

Hướng phát triển

  • Nâng cấp phần cứng: Tích hợp động cơ điện 3 pha $1.5 \text{ kW}$ điều khiển bằng biến tần (Inverter VFD), trang bị các loadcell đo lực tác dụng tại quang nhíp và cảm biến đo hành trình laser/LVDT kết nối vi điều khiển STM32/Arduino.
  • Mở rộng phần mềm: Phát triển giao diện GUI chuyên nghiệp dạng Add-in trên Inventor, liên kết Co-simulation giữa Inventor và Matlab/Simulink thông qua giao thức FMI/FMU (Functional Mock-up Interface).

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Ô tô: Nắm vững cấu tạo chi tiết, nguyên lý phân phối mô-men của vi sai và mối liên hệ định lượng giữa góc lái - chuyển vị nhíp - quỹ đạo xe.
  • Giảng viên và Nhà nghiên cứu: Sở hữu bộ công cụ giảng dạy trực quan hóa cao và nền tảng thuật toán mở để phát triển các đề tài nghiên cứu chuyên sâu về ổn định chuyển động.
  • Kỹ sư thiết kế khung gầm: Tham khảo giải pháp mô phỏng tham số hóa giá rẻ, ứng dụng trực tiếp vào tối ưu hóa tọa độ các khớp cầu (Hardpoints) của hệ thống treo.

Câu hỏi thường gặp

1. Yêu cầu cấu hình máy tính để vận hành module mô phỏng VBA Inventor?

Hệ thống yêu cầu máy tính chạy Windows 10/11 64-bit, CPU tối thiểu 4 nhân (Intel Core i5 Gen 10 hoặc AMD Ryzen 5 tương đương), RAM tối thiểu $16 \text{ GB}$, card đồ họa rời hỗ trợ DirectX 11/OpenGL (NVIDIA GTX 1650 hoặc cao hơn) và đã cài đặt Autodesk Inventor Professional phiên bản 2020 trở lên.

2. Tại sao bán kính quay vòng thực tế luôn lớn hơn bán kính quay vòng lý thuyết?

Trong thực tế, lốp xe chịu lực ngang sinh ra góc trượt bên ($\alpha$). Đồng thời, bộ phận dẫn hướng (rotuyn, đòn treo, cao su càng A, lá nhíp) bị biến dạng đàn hồi dưới tác dụng của lực quán tính ly tâm $F_{cf} = \frac{m v^2}{R}$, làm giảm góc quay thực tế của bánh xe dẫn hướng phía ngoài, dẫn đến hiện tượng thiếu lái khiến bán kính quay vòng $R_{tt} > R_{lt}$.

3. Bộ vi sai hạn chế trượt (LSD) trong đề tài có ưu điểm gì so với vi sai nón thông thường?

Vi sai nón thông thường có đặc tính phân phối mô-men đều ($M_1 = M_2$). Khi một bánh rơi vào đường trơn ($\mu \to 0$), mô-men truyền ra cả hai bánh đều triệt tiêu, khiến xe bị sa lầy. Vi sai LSD (sử dụng đĩa ma sát hoặc cam) tạo ra mô-men ma sát trong $M_{ms}$, cho phép truyền mô-men đến bánh có độ bám cao hơn ($M_{bám} = M_{trượt} + 2M_{ms}$), giúp xe vượt lầy vượt trội.

4. Quy trình bảo dưỡng định kỳ hệ thống treo nhíp trên mô hình thực tế gồm những gì?

Quy trình gồm 4 bước: (1) Kiểm tra và xiết đúng mô-men lực bulông quang nhíp ($80 - 100 \text{ Nm}$); (2) Bơm mỡ bôi trơn chuyên dụng (mỡ chì/lithium) vào vú mỡ ắc nhíp; (3) Kiểm tra rò rỉ dầu ty giảm chấn thủy lực; (4) Đo độ võng tĩnh của bộ lá nhíp để phát hiện hiện tượng mỏi kim loại.

5. Chi phí chế tạo mô hình có thể tối ưu thêm được không?

Có thể tối ưu thêm $15 - 20%$ chi phí bằng cách tận dụng các cụm cầu xe thương mại đã qua sử dụng từ các dòng xe tải nhẹ (như Kia K2700, Hyundai Porter 1 tấn), tự gia công các chi tiết khung gá và sử dụng thép tiêu chuẩn nội địa.

Kết luận

Đề tài đã hoàn thành xuất sắc các mục tiêu nghiên cứu: chế tạo thành công mô hình phần cứng hệ thống treo lá nhíp - cầu chủ động chắc chắn, trực quan; đồng thời xây dựng hoàn chỉnh thuật toán mô phỏng động học bộ phận dẫn hướng trên nền tảng Autodesk Inventor và VBA. Các số liệu thực nghiệm chứng minh sự gia tăng bán kính quay vòng từ $7.5%$ đến $13.5%$ ở vận tốc $40 \text{ km/h}$ do ảnh hưởng động học, mang lại giá trị tham khảo thực tiễn cao cho công tác nghiên cứu và giảng dạy chuyên ngành Kỹ thuật Ô tô.
