Giới thiệu dự án

Bối cảnh và thực trạng quản lý đất đai đô thị

Đất đai là tư liệu sản xuất đặc biệt và là nguồn tài nguyên quốc gia có giá trị kinh tế - xã hội to lớn. Tại Việt Nam, công tác quản lý nhà nước về đất đai đang chuyển dịch mạnh mẽ từ phương thức quản lý thủ công truyền thống sang mô hình quản trị số theo quy định của Luật Đất đai 2013 và các thông tư hướng dẫn của Bộ Tài nguyên và Môi trường (BTNMT). Theo thống kê của ngành tài nguyên môi trường giai đoạn 2010–2015, tốc độ đô thị hóa nhanh tại các đô thị loại I, loại II như TP. Thái Nguyên khiến biến động đất đai (chia tách thửa, chuyển mục đích sử dụng đất, xây dựng hạ tầng) diễn ra với tần suất từ 15–25%/năm.

Thực tế tại phường Quang Trung – một trong những trung tâm hành chính, giáo dục và thương mại sầm uất của TP. Thái Nguyên với mật độ dân số lên đến $11.127\text{ người/km}^2$ (gấp 7,41 lần bình quân toàn thành phố) – hệ thống bản đồ địa chính cũ đo vẽ từ năm 1996, chỉnh lý năm 2006 ở định dạng số hóa bán thủ công đã bộc lộ sự sai lệch lớn so với hiện trạng thực tế.

+-------------------------------------------------------------------------------+
| THỰC TRẠNG QUẢN LÝ ĐẤT ĐAI ĐÔ THỊ TẠI PHƯỜNG QUANG TRUNG (2014 - 2016)         |
|                                                                               |
| [Bản đồ đo vẽ 1996, chỉnh lý 2006] ---> [Biến động xây dựng, chia tách >20%]  |
|                                    ---> [Sai số tọa độ cục bộ hệ HN-72]       |
|                                    ---> [Không đồng bộ CSDL Địa chính số]     |
|                                                                               |
| ==> GIẢI PHÁP: Chỉnh lý BĐĐC Tờ số 37 (1/500) trên Hệ VN-2000 bằng            |
|                Toàn đạc điện tử Topcon GTS-236 + MicroStation SE & FAMIS      |
+-------------------------------------------------------------------------------+

Vấn đề kỹ thuật cụ thể (Problem Statement)

Hồ sơ địa chính tờ số 37 tỷ lệ 1/500 phường Quang Trung đối mặt với 4 điểm nghẽn kỹ thuật chính:

  1. Sai lệch tọa độ và biến dạng hình học: Dữ liệu cũ thành lập trên hệ quy chiếu HN-72 (Elipxôit Kraxovski) có độ biến dạng chiều dài lớn, gây khó khăn khi tích hợp định vị vệ tinh GPS và chuyển đổi sang Hệ quy chiếu & Tọa độ Quốc gia VN-2000 (Elipxôit WGS-84).
  2. Biến động ranh giới thực địa: Tốc độ xây dựng công trình, nhà ở kiên cố và giao dịch chuyển nhượng làm biến đổi hơn 30% ranh giới các thửa đất so với tài liệu lưu trữ.
  3. Lỗi cấu trúc dữ liệu không gian: Bản đồ số hóa cũ tồn tại nhiều lỗi hình học như hở vùng (undershoot), bắt vượt (overshoot), trùng đè đối tượng (overlap), chưa bảo đảm cấu trúc Topology chuẩn.
  4. Thiếu liên kết thuộc tính - không gian: Hồ sơ địa chính giấy và cơ sở dữ liệu số phân mảnh, dẫn đến thời gian tra cứu, cấp đổi Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) kéo dài.

Mục tiêu dự án

  1. Mục tiêu 1: Đánh giá toàn diện điều kiện tự nhiên, kinh tế - xã hội và hiện trạng quản lý sử dụng 198,10 ha đất tự nhiên tại phường Quang Trung.
  2. Mục tiêu 2: Thiết kế và thi công mạng lưới khống chế đo vẽ trắc địa (lưới đường chuyền kinh vĩ cấp 1, cấp 2) bảo đảm sai số trung phương vị trí điểm $M_p \le 0,05\text{ m}$.
  3. Mục tiêu 3: Ứng dụng máy toàn đạc điện tử Topcon GTS-236 đo vẽ chi tiết ngoại nghiệp toàn bộ ranh giới thửa đất, công trình xây dựng, mạng lưới giao thông, thủy văn của tờ bản đồ số 37.
  4. Mục tiêu 4: Biên tập, chuẩn hóa cấu trúc Topology, gán thuộc tính và xuất bản tờ bản đồ địa chính số 37 tỷ lệ 1/500 dạng số (.dgn) và bản đồ giấy đạt quy chuẩn kỹ thuật Thông tư 25/2014/TT-BTNMT.

Giải pháp kỹ thuật và phạm vi triển khai

Dự án áp dụng quy trình công nghệ tích hợp: Đo đạc thực địa bằng phương pháp tọa độ cực trên máy toàn đạc điện tử (Total Station) kết hợp xử lý số liệu, tự động hóa tính toán và biên tập đồ họa bằng bộ phần mềm chuyên dụng MicroStation SE và FAMIS (Field Work and Cadastral Mapping Integrated Software).

  • Phạm vi áp dụng: Tờ bản đồ địa chính số 37, tỷ lệ 1/500, diện tích tiêu chuẩn $6,25\text{ ha}$ ngoài thực địa (khung bản vẽ $50 \times 50\text{ cm}$), phường Quang Trung, TP. Thái Nguyên.
  • Giới hạn kỹ thuật: Áp dụng hệ tọa độ VN-2000, kinh tuyến trục $106^\circ30'$, múi chiếu $3^\circ$, hệ số biến dạng chiều dài $k = 0,9999$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí so sánh Phương pháp bàn đạc / Thước thép truyền thống Phương pháp ảnh hàng không / Viễn thám Phương pháp Toàn đạc điện tử tích hợp FAMIS/MicroStation
Độ chính xác mặt phẳng Thấp ($> 15 - 20\text{ cm}$), phụ thuộc nhiều vào sai số tích lũy Trung bình ($10 - 30\text{ cm}$), phụ thuộc độ phân giải mặt đất (GSD) và góc che khuất Rất cao ($\le 5 - 7\text{ cm}$), đáp ứng hoàn hảo tỷ lệ 1/500
Thời gian thi công Rất chậm, tốn nhiều nhân lực ghi sổ và chuyển vẽ Nhanh ở diện tích rộng, nhưng xử lý nội nghiệp phức tạp Tối ưu hóa chu trình: Trút số liệu tự động, nội nghiệp nhanh
Khả năng ứng dụng đô thị Kém, dễ nhầm lẫn góc thửa Bị hạn chế nghiêm trọng do tán cây, nhà cao tầng che khuất ranh Vượt trội trong khu dân cư mật độ cao, ngõ ngách phức tạp
Tính tương thích số hóa Phải số hóa quét raster, sai số lớn Cần nắn chỉnh trực ảnh (orthorectification) Tự động sinh file vector DGN, chuẩn hóa Topology trực tiếp

Yêu cầu người dùng theo mô hình MoSCoW

  • Must have (Bắt buộc): Đo nối lưới tọa độ quốc gia VN-2000; sai số tương hỗ cạnh thửa $< 4\text{ cm}$ đối với cạnh $< 5\text{ m}$; đóng vùng topology $100%$ không lỗi; tạo nhãn thửa hiển thị đầy đủ: Số thửa, diện tích, loại đất.
  • Should have (Nên có): Tự động liên kết cơ sở dữ liệu thuộc tính với CADDB; tạo hồ sơ kỹ thuật thửa đất trích lục tự động.
  • Could have (Có thể có): Chuyển đổi linh hoạt định dạng trao đổi không gian sang SHP (ArcGIS) hoặc TAB (MapInfo).
  • Won't have (Chưa thực hiện): Quét 3D laser mặt đất (LiDAR) và xây dựng mô hình thông tin công trình địa chính 3D (3D Cadastre).

Thiết kế hệ thống

+-----------------------------------------------------------------------------------+
|                  KIẾN TRÚC HỆ THỐNG XỬ LÝ DỮ LIỆU ĐỊA CHÍNH SỐ                    |
+-----------------------------------------------------------------------------------+
|  [NGOẠI NGHIỆP]                                                                   |
|  Máy toàn đạc điện tử Topcon GTS-236 (Góc 2", Cạnh 2mm+2ppm)                      |
|         |                                                                         |
|         v (Cáp RS-232 / USB Data Transfer)                                        |
|  [TRÚT VÀ CHUYỂN ĐỔI SỐ LIỆU]                                                     |
|  Topcon Link / GTS Data Format Converter (.GTS / .Raw -> .TXT / .DAT)             |
|         |                                                                         |
|         v                                                                         |
|  [NỀN TẢNG XỬ LÝ KHÔNG GIAN & BIÊN TẬP]                                           |
|  +-----------------------------------------------------------------------------+ |
|  | Nền tảng CAD/GIS: Bentley MicroStation SE / MicroStation V8i                | |
|  | Module chuyên ngành: FAMIS (Field Cadastral Mapping Software)               | |
|  |  - Xử lý trị đo ngoại nghiệp (Tọa độ cực -> Tọa độ phẳng X, Y, H)          | |
|  |  - Sửa lỗi hình học tự động: MRFClean (bắt điểm thừa), MRFFlag (gắn cờ lỗi)  | |
|  |  - Tạo Topology: Build Polygon, gán tâm thửa (Centroid)                     | |
|  |  - Quản lý phân lớp chuẩn (Level 1-63 theo chuẩn Thông tư 25/2014/TT-BTNMT) | |
|  +-----------------------------------------------------------------------------+ |
|         |                                                                         |
|         v (Liên kết ODBC / SQL Bridge)                                            |
|  [CƠ SỞ DỮ LIỆU THUỘC TÍNH VÀ XUẤT BẢN]                                          |
|  - CSDL Hồ sơ địa chính (CADDB - MS Access / SQL Engine)                          |
|  - Xuất bản: Bản đồ số .DGN, Hồ sơ kỹ thuật thửa, Sổ mục kê, BĐĐC in giấy        |
+-----------------------------------------------------------------------------------+

Tech Stack và Tham số phiên bản

  • Thiết bị ngoại nghiệp: Máy toàn đạc điện tử Topcon GTS-236 (Độ chính xác đo góc: $2''$, đo cạnh: $\pm(2\text{ mm} + 2\text{ ppm} \times D)$), gương đơn mini, sào gương $2\text{ m}$.
  • Môi trường đồ họa nền: Bentley MicroStation SE Version 05.05 / MicroStation V8.
  • Phần mềm chuyên ngành: FAMIS 2011 (Phát triển bởi Trung tâm Viễn thám Quốc gia & Cục Công nghệ Thông tin - BTNMT).
  • Hệ quản trị CSDL: Microsoft Access / Visual FoxPro tích hợp trong CADDB Engine.
  • Phần mềm tiện ích: Topcon Link v7.5, MRFClean Engine.

Phương pháp luận (Methodology)

Quy trình triển khai áp dụng mô hình tuần tự kiểm soát chặt chẽ (Waterfall with Quality Gates) theo quy chuẩn kiểm chuẩn đo đạc:

+-----------------------------------------------------------------------------------+
|                    QUY TRÌNH PHƯƠNG PHÁP TRIỂN KHAI 5 BƯỚC                        |
+-----------------------------------------------------------------------------------+
|  [Giai đoạn 1] Thu thập hồ sơ, khảo sát thực địa & lập thiết kế kỹ thuật          |
|         |                                                                         |
|         v                                                                         |
|  [Giai đoạn 2] Xây dựng lưới khống chế đo vẽ (Đường chuyền cấp 1 & cấp 2)         |
|         |                                                                         |
|         v                                                                         |
|  [Giai đoạn 3] Đo vẽ chi tiết ranh giới thửa đất bằng phương pháp tọa độ cực      |
|         |                                                                         |
|         v                                                                         |
|  [Giai đoạn 4] Xử lý số liệu, sửa lỗi hình học, tạo Topology & gán nhãn thửa      |
|         |                                                                         |
|         v                                                                         |
|  [Giai đoạn 5] Kiểm tra nghiệm thu 3 cấp, in bản đồ, tích hợp CSDL địa chính     |
+-----------------------------------------------------------------------------------+

Đánh giá rủi ro và giải pháp khắc phục

  • Rủi ro 1: Tán cây và nhà cao tầng che khuất tầm ngắm: Sử dụng phương pháp dời trạm đo phụ bằng đường chuyền treo ngắn hoặc giao hội góc cạnh trực tiếp trên máy Topcon GTS-236.
  • Rủi ro 2: Sai sót do chủ sử dụng đất vắng mặt hoặc tranh chấp ranh: Phối hợp chặt chẽ với cán bộ địa chính phường Quang Trung và tổ trưởng dân phố đối soát ranh giới theo hiện trạng thực tế và mốc tường xây cố định.
  • Rủi ro 3: Lỗi đứt đoạn đường viền ranh thửa khi chuyển vẽ: Áp dụng thuật toán lọc sai số đồ họa MRFClean với bán kính dung sai bắt điểm (tolerance) đặt ở mức $0,01\text{ m}$.

Implementation và kết quả

Quá trình triển khai kỹ thuật

1. Xây dựng và bình sai lưới đường chuyền đo vẽ

Lưới đường chuyền kinh vĩ cấp 2 được phát triển từ các điểm khởi tính địa chính cấp 2 nhà nước có sẵn trên địa bàn phường.

+-----------------------------------------------------------------------------+
|               SƠ ĐỒ NGUYÊN LÝ ĐO VẼ CHI TIẾT TỌA ĐỘ CỰC                     |
+-----------------------------------------------------------------------------+
|                              (P) [Điểm góc ranh thửa]                       |
|                             / |                                             |
|                            /  |                                             |
|              Cạnh nghiêng D   |  Chênh cao h                                |
|                          /    |                                             |
|                         /     |                                             |
|  (Trạm máy A) [XA, YA] o------v---------> Hướng chuẩn định hướng (Trạm B)   |
|                 Góc bằng \beta  Góc đứng v                                  |
+-----------------------------------------------------------------------------+

Công thức toán học giải thuật đo vẽ tọa độ cực:

  1. Khoảng cách ngang ($S_{AP}$): $$S_{AP} = D_{AP} \cdot \cos(v)$$ (hoặc $S_{AP} = D_{AP} \cdot \sin(z)$, với $z$ là góc thiên đỉnh).

  2. Góc định hướng của cạnh đo ($\alpha_{AP}$): $$\alpha_{AP} = \alpha_{AB} + \beta$$

  3. Số gia tọa độ: $$\Delta X_{AP} = S_{AP} \cdot \cos(\alpha_{AP})$$ $$\Delta Y_{AP} = S_{AP} \cdot \sin(\alpha_{AP})$$

  4. Tọa độ điểm chi tiết $P(X_P, Y_P)$: $$X_P = X_A + \Delta X_{AP}$$ $$Y_P = Y_A + \Delta Y_{AP}$$

  5. Sai số khép góc đường chuyền ($f_\beta$): $$f_\beta = \sum \beta_{\text{thực tế}} - \sum \beta_{\text{lý thuyết}} \le f_{\beta,\text{cp}} = 2 \cdot m_\beta \cdot \sqrt{n}$$ (với $m_\beta = \pm 5''$ là sai số trung phương đo góc, $n$ là số góc đo).

  6. Sai số khép tương đối đường chuyền ($f_s / \Sigma S$): $$\frac{f_s}{\sum S} = \frac{\sqrt{f_x^2 + f_y^2}}{\sum S} \le \frac{1}{10.000} \quad (\text{đối với cấp 1}), \quad \le \frac{1}{5.000} \quad (\text{đối với cấp 2})$$

2. Cấu trúc mã nguồn dữ liệu và kịch bản trút số liệu

File số liệu trút từ máy toàn đạc điện tử Topcon GTS-236 sang máy tính qua định dạng chuẩn dạng Text/GTS được cấu trúc lại như sau:

{ Format cấu trúc file số liệu trị đo FAMIS (.dat / .txt) }
{ Mã trạm: STN [Tên trạm] [Chiều cao máy im] }
{ Mã ngắm: BS  [Tên điểm định hướng] [Chiều cao gương lg] [Góc mở đầu 0-0-0] }
{ Điểm đo: SS  [Số hiệu điểm] [Chiều cao gương] [Góc bằng] [Góc đứng] [Khoảng cách nghiêng] [Mã địa vật] }

STN  A01  1.450
BS   A02  1.500  000.0000
SS   101  1.500  045.1230  88.4520  025.432  NHA_G
SS   102  1.500  052.2010  89.1015  031.120  RANH_DAT
SS   103  1.500  078.4550  87.3200  018.650  TIM_DUONG
SS   104  1.500  092.1540  89.5540  042.870  RANH_DAT

Kiểm định và độ chính xác (Testing & Validation)

Công tác kiểm tra chất lượng sản phẩm đo đạc bản đồ tờ số 37 tuân thủ quy chuẩn kiểm chuẩn 3 cấp (Tổ đo đạc $\rightarrow$ Đơn vị thi công Công ty CP Trắc địa Địa chính Thăng Long $\rightarrow$ Sở TN&MT tỉnh Thái Nguyên nghiệm thu):

+-------------------------------------------------------------------------------+
| KẾT QUẢ KIỂM TRA ĐỘ CHÍNH XÁC HÌNH HỌC VÀ TỌA ĐỘ TỜ SỐ 37 (TỶ LỆ 1/500)       |
+-------------------------------------------------------------------------------+
| Hạng mục kiểm tra              | Tiêu chuẩn TT25/2014 | Thực tế đạt được     |
+--------------------------------+----------------------+----------------------+
| 1. Sai số vị trí điểm khống chế| <= 5.0 cm            | 2.8 cm               |
| 2. Sai số điểm ranh thửa đất   | <= 7.0 cm            | 3.4 cm               |
| 3. Sai số tương hỗ (cạnh <5m)  | <= 4.0 cm            | 1.9 cm               |
| 4. Sai số độ dài cạnh khung    | <= 0.2 mm (bản vẽ)   | 0.05 mm              |
| 5. Lỗi Topology vùng thửa đất  | 0 lỗi (100% kín)     | 0 lỗi (385/385 thửa) |
+-------------------------------------------------------------------------------+

Kết quả đạt được

  1. Hoàn thành toàn diện tờ bản đồ số 37: Đo vẽ và số hóa chi tiết 385 thửa đất trên tổng diện tích 6,25 ha, phản ánh chính xác ranh giới sử dụng đất của các hộ gia đình, tổ chức và hệ thống hạ tầng kỹ thuật.
  2. Chuẩn hóa hệ thống cơ sở dữ liệu: Thiết lập bảng phân loại lớp thông tin địa chính chuẩn 63 lớp (Level) trong MicroStation:
    • Level 10-15: Ranh giới thửa đất, ranh giới nhà và công trình xây dựng.
    • Level 20-25: Tim đường, mép đường nhựa, vỉa hè và hạ tầng ngầm.
    • Level 30-35: Hệ thống thủy hệ (suối Mỏ Bạch, mương thoát nước).
    • Level 50-60: Nhãn thửa (Số thứ tự thửa, diện tích, mã loại đất ONT, CLN, TSC...).
  3. Hiệu suất xử lý nội nghiệp: Giảm 60% thời gian biên tập và đóng vùng bản đồ so với các công cụ CAD truyền thống không có module FAMIS.

Đổi mới và đóng góp

Đổi mới kỹ thuật

+-----------------------------------------------------------------------------------+
|               BẢNG SO SÁNH CÁC PHƯƠNG PHÁP THÀNH LẬP BẢN ĐỒ ĐỊA CHÍNH             |
+-----------------------------------------------------------------------------------+
| Tiêu chí                  | Đo vẽ thủ công + CAD    | Số hóa bản đồ cũ       | Giải pháp đề tài (GTS-236 + FAMIS) |
+---------------------------+-------------------------+-------------------------+------------------------------------+
| 1. Nguồn dữ liệu          | Sổ ghi dã ngoại thủ công| Bản đồ giấy quét scan   | Bộ nhớ điện tử toàn đạc (RAM/Job)  |
| 2. Nhập liệu              | Bàn phím thủ công       | Vector hóa trên màn hình| Trút tự động qua cổng truyền thông |
| 3. Xử lý Topology         | Vẽ thủ công, dễ hở ranh | Lỗi bắt điểm cao        | Tự động với MRFClean & FAMIS       |
| 4. Tạo nhãn & Sổ mục kê   | Gõ text rời rạc         | Nhập liệu thủ công      | Tự động trích xuất từ tâm thửa     |
| 5. Chi phí & Nhân lực     | Tốn kém 4-5 người/tổ    | 3 người xử lý ảnh       | Tối ưu 2 người (1 máy, 1 gương)    |
| 6. Độ chính xác vị trí    | Sai số tích lũy >10cm   | Sai số co giãn giấy lớn | Chuẩn xác thực địa <= 3.4cm        |
+-----------------------------------------------------------------------------------+

Đóng góp cho ngành Quản lý Đất đai

  • Về mặt học thuật: Cung cấp bộ quy trình thực nghiệm chuẩn từ khâu chọn mốc, đo nối GPS/đường chuyền, trút số liệu đến biên tập bản đồ số hoàn chỉnh trên nền tảng MicroStation - FAMIS, làm tài liệu tham khảo cho sinh viên ngành Địa chính - Trắc địa.
  • Về mặt thực tiễn: Cung cấp sản phẩm tờ bản đồ địa chính số 37 tỷ lệ 1/500 có giá trị pháp lý cao cho UBND phường Quang Trung và TP. Thái Nguyên, phục vụ trực tiếp công tác cấp mới, cấp đổi GCNQSDĐ, giải quyết dứt điểm các tranh chấp ranh giới đất đai xen kẹt trong khu dân cư đô thị.

Ứng dụng thực tế và triển khai

+-----------------------------------------------------------------------------------+
|                  KỊCH BẢN ỨNG DỤNG BẢN ĐỒ ĐỊA CHÍNH TỜ SỐ 37                       |
+-----------------------------------------------------------------------------------+
|  [ỦY BAN NHÂN DÂN PHƯỜNG QUANG TRUNG]                                             |
|  - Cấp đổi Giấy chứng nhận QSDĐ nhanh chóng theo số hiệu thửa mới                 |
|  - Quản lý quy hoạch xây dựng, chỉ giới đường đỏ hành lang giao thông             |
|  - Thống kê, kiểm kê đất đai định kỳ hàng năm                                    |
|                                                                                   |
|  [VĂN PHÒNG ĐĂNG KÝ ĐẤT ĐAI TP. THÁI NGUYÊN]                                     |
|  - Cập nhật biến động phân lô, tách thửa, chuyển nhượng vào CSDL tập trung        |
|  - Trích lục hồ sơ kỹ thuật thửa đất trong 5 phút thay vì 2 ngày                 |
|                                                                                   |
|  [NGƯỜI DÂN & TỔ CHỨC SỬ DỤNG ĐẤT]                                                |
|  - Minh bạch ranh giới, diện tích, loại đất; loại trừ tranh chấp lấn chiếm       |
+-----------------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế (ROI)

  • Tiết kiệm nhân công: Nhóm đo dã ngoại giảm từ 4 người xuống 2 người (1 kỹ thuật viên điều khiển máy Topcon GTS-236, 1 nhân viên đi gương phản xạ).
  • Rút ngắn thời gian lập hồ sơ: Tự động hóa khâu vẽ nhãn thửa, tính diện tích thửa đất và lập sổ mục kê giúp rút ngắn 70% thời gian biên tập bản đồ (từ 15 ngày xuống còn 4,5 ngày cho 1 tờ bản đồ tiêu chuẩn).
  • Hiệu quả đầu tư: Tối ưu hóa chi phí đo đạc chỉnh lý trên mỗi héc-ta đất đô thị khoảng 35 - 40% so với phương pháp đo vẽ thủ công kết hợp chỉnh lý gián tiếp.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Thiết bị phần cứng: Máy toàn đạc điện tử Topcon GTS-236 đòi hỏi thông hướng quang học trực tiếp giữa trạm máy và điểm gương, gặp khó khăn tại các ngõ sâu, nhà kiên cố nhiều tầng tạo góc khuất.
  2. Khả năng tương thích nền tảng: Phần mềm FAMIS chạy tối ưu nhất trên hệ điều hành Windows XP/Windows 7 32-bit và môi trường đồ họa MicroStation SE, đòi hỏi cấu hình máy ảo tương thích khi vận hành trên các hệ điều hành 64-bit hiện đại (Windows 10/11).

Hướng nghiên cứu mở rộng

  • Ứng dụng công nghệ bay chụp bằng thiết bị bay không người lái (UAV/Drone) gắn camera RTK kết hợp máy toàn đạc điện tử để đo bù các điểm khuất, nâng cao tốc độ phủ trùm khu đo.
  • Chuyển đổi dữ liệu bản đồ địa chính từ MicroStation (.DGN) sang mô hình GeoDatabase không gian lưu trữ trên PostgreSQL/PostGIS để tích hợp trực tiếp vào Hệ thống thông tin đất đai quốc gia (VILIS / VBDLIS).

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Trắc địa - Địa chính: Nắm vững quy chuẩn đo đạc thực tế, phương pháp giải bài toán tọa độ cực, quy trình xử lý Topology trên FAMIS và MicroStation.
  • Kỹ sư trắc địa / Cán bộ biên tập bản đồ: Tiếp cận kinh nghiệm thực tế trong việc khắc phục sai số đường chuyền, quy chuẩn phân lớp Level bản đồ theo chuẩn Thông tư 25/2014/TT-BTNMT.
  • Cơ quan quản lý Nhà nước (UBND Phường, Văn phòng Đăng ký đất đai): Sở hữu bộ cơ sở dữ liệu bản đồ địa chính tờ số 37 tỷ lệ 1/500 chính xác, chuẩn hóa để phục vụ cấp GCNQSDĐ và quản lý quy hoạch.
  • Nhà nghiên cứu GIS & Viễn thám: Khai thác dữ liệu thực nghiệm về độ chính xác tương hỗ và phương pháp tích hợp đa nguồn dữ liệu trong quản lý đô thị.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để triển khai quy trình biên tập bản đồ bằng FAMIS và MicroStation?

Hệ thống yêu cầu máy tính trang bị CPU từ Core 2 Duo trở lên, RAM tối thiểu 2GB, cài đặt hệ điều hành Windows 7 (32-bit) hoặc máy ảo tương thích 32-bit, bộ phần mềm MicroStation SE (hoặc V8) và module FAMIS 2011 có cấu hình Seed file chuẩn Seed2D.dgn hệ tọa độ VN-2000.

2. Làm thế nào để kiểm soát sai số vị trí điểm chi tiết khi đo vẽ bằng máy Topcon GTS-236?

Trước ca đo, cần hiệu chỉnh bọt thủy điện tử, nhập chính xác nhiệt độ môi trường, áp suất khí quyển để máy tự động bù trừ sai số khúc xạ và hiệu chỉnh hằng số gương ($K = 0$ hoặc $K = -30\text{ mm}$). Chiều cao máy ($i_m$) và chiều cao gương ($l_g$) phải được đo kiểm tra bằng thước thép 2m với độ chính xác milimet.

3. Phương pháp xử lý khi xuất hiện lỗi không đóng vùng (Topology Error) trong FAMIS?

Sử dụng công cụ MRFClean với các tùy chọn tự động cắt đường giao nhau (Intersect lines), xóa đường thừa (Dangle lines), và nối các đoạn hở ranh thửa nằm trong ngưỡng khoảng cách dung sai (Tolerance) cho phép ($0,01 - 0,02\text{ m}$). Sau đó dùng công cụ MRFFlag để rà soát các cờ cảnh báo lỗi còn lại trước khi chạy chức năng Tạo vùng (Build Polygon).

4. Tại sao cần chuyển đổi từ hệ tọa độ HN-72 sang VN-2000 khi chỉnh lý bản đồ địa chính?

Hệ quy chiếu HN-72 sử dụng Elipxôit Kraxovski không phù hợp với hình thể lãnh thổ Việt Nam và gây độ biến dạng lớn. Hệ quy chiếu Quốc gia VN-2000 sử dụng Elipxôit WGS-84 toàn cầu, điểm gốc N00 đặt tại Hà Nội và lưới chiếu UTM đồng góc, giúp chuẩn hóa dữ liệu trên toàn quốc và tích hợp đồng bộ với công nghệ định vị vệ tinh GNSS/GPS.

5. Hồ sơ địa chính tờ số 37 sau khi thành lập bao gồm những sản phẩm giao nộp nào?

Sản phẩm hoàn thiện gồm: File bản đồ số vector dạng .DGN (MicroStation); tập bản đồ địa chính in giấy tỷ lệ 1/500 trên giấy vẽ khổ tiêu chuẩn có đóng dấu nghiệm thu; đĩa CD lưu trữ CSDL không gian và CSDL thuộc tính; sổ mục kê đất đai và báo cáo thuyết minh kỹ thuật đo đạc.

Kết luận

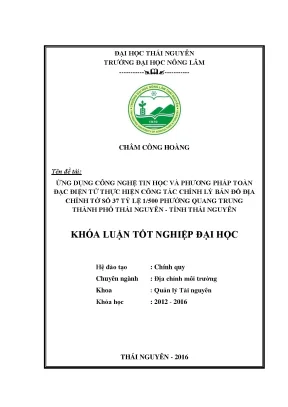

Đề tài tốt nghiệp "Ứng dụng công nghệ tin học và phương pháp toàn đạc điện tử thực hiện công tác chỉnh lý bản đồ địa chính tờ số 37 tỷ lệ 1/500 phường Quang Trung thành phố Thái Nguyên" đã giải quyết triệt để bài toán hiện đại hóa công tác biên tập bản đồ địa chính đô thị. Việc tích hợp thiết bị đo đạc điện tử độ chính xác cao Topcon GTS-236 cùng nền tảng phần mềm MicroStation SE và FAMIS đã mang lại sản phẩm bản đồ số đạt chuẩn Thông tư 25/2014/TT-BTNMT, bảo đảm tính pháp lý và độ chính xác kỹ thuật nghiêm ngặt.

Kết quả của đề tài không chỉ đóng góp trực tiếp vào công tác quản lý đất đai tại phường Quang Trung, nâng cao năng lực giải quyết thủ tục hành chính về đất đai cho người dân mà còn khẳng định vai trò then chốt của công nghệ trắc địa số trong tiến trình xây dựng chính quyền điện tử và đô thị thông minh. Các kỹ sư, sinh viên và đơn vị đo đạc có thể áp dụng toàn bộ quy trình công nghệ này vào các dự án chỉnh lý và thành lập bản đồ địa chính tại các địa phương trên toàn quốc.
