Giới thiệu dự án

Công tác quản lý đất đai đô thị tại Việt Nam đang đứng trước yêu cầu cấp thiết về hiện đại hóa và số hóa cơ sở dữ liệu. Theo quy định của Luật Đất đai 2013 và Thông tư số 25/2014/TT-BTNMT của Bộ Tài nguyên và Môi trường, bản đồ địa chính chính quy là cơ sở pháp lý cao nhất phục vụ đăng ký đất đai, cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ), lập quy hoạch và giải quyết tranh chấp. Tại các đô thị có tốc độ phát triển nhanh như Hà Nội, mật độ dân cư cao và sự biến động phức tạp về ranh giới đòi hỏi việc đo vẽ bản đồ phải đạt độ chi tiết và độ chính xác tuyệt đối.

Phường Thanh Nhàn (quận Hai Bà Trưng, Hà Nội) có diện tích tự nhiên 68 ha với mật độ dân số lên tới 26.151 người/km². Khu vực này đặc trưng bởi mạng lưới ngõ ngách chằng chịt, nhà ở chia cắt manh mún và mật độ xây dựng dày đặc. Thực trạng quản lý đất đai tại đây gặp nhiều rào cản:

  • Hồ sơ địa chính dạng giấy lưu trữ qua nhiều thời kỳ bị rách nát, sai lệch ranh giới so với thực địa.
  • Tình trạng lấn chiếm, tranh chấp ngõ đi chung và ranh giới liền kề diễn ra phức tạp.
  • Thiếu hụt hệ thống cơ sở dữ liệu địa chính số đồng bộ trong hệ quy chiếu quốc gia VN-2000.

Mục tiêu của dự án được xác định cụ thể:

  1. Đánh giá toàn diện điều kiện tự nhiên, kinh tế - xã hội và hiện trạng quản lý đất đai tại phường Thanh Nhàn.
  2. Thiết kế và thành lập lưới khống chế đo vẽ (đường chuyền kinh vĩ cấp 1 và cấp 2) tuân thủ tiêu chuẩn kỹ thuật ngành.
  3. Ứng dụng máy toàn đạc điện tử South NTS-362R đo vẽ chi tiết ngoại nghiệp tờ bản đồ số 56 tỷ lệ 1:200.
  4. Vận dụng tổ hợp phần mềm PickNet v2.0, MicroStation SE và FAMIS 2010 để bình sai tọa độ, biên tập bản đồ số, xử lý quan hệ không gian (topology), gán nhãn thuộc tính và lập hồ sơ kỹ thuật thửa đất.
  5. Đề xuất giải pháp kỹ thuật nâng cao chất lượng và tiến độ đo đạc địa chính tại các khu vực đô thị lõi.

Phương pháp tiếp cận là tích hợp quy trình khép kín từ trắc địa truyền thống kết hợp điện tử ngoại nghiệp đến xử lý dữ liệu số nội nghiệp. Giải pháp này khắc phục nhược điểm mất tín hiệu vệ tinh của công nghệ GNSS/GPS trong môi trường nhà cao tầng, đồng thời triệt tiêu sai số chủ quan của phương pháp đo vẽ thủ công.

Sản phẩm đầu ra kỳ vọng là mảnh bản đồ địa chính số tờ 56 tỷ lệ 1:200 chuẩn quy phạm, sai số trung phương vị trí điểm ranh giới $M_p \le 0.05\text{ m}$, 100% thửa đất được làm sạch lỗi hình học và chuẩn hóa thông tin thuộc tính. Phạm vi nghiên cứu giới hạn tại tờ bản đồ số 56 với diện tích thực tế 1.00 ha (kích thước ô vuông $100\text{ m} \times 100\text{ m}$, kích thước khung trong $50\text{ cm} \times 50\text{ cm}$).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Việc lựa chọn công nghệ đo vẽ tại khu vực đô thị cũ đòi hỏi phải đánh giá ưu nhược điểm của các giải pháp kỹ thuật hiện nay:

Tiêu chí Đo thủ công (Thước thép + Bàn đạc) Đo ảnh hàng không / UAV Toàn đạc điện tử + Phần mềm Địa chính
Độ chính xác mặt bằng Thấp ($> 0.1\text{ m}$), phụ thuộc người đo Trung bình ($0.05 - 0.15\text{ m}$), bị che khuất tán cây/mái che Rất cao ($< 0.05\text{ m}$), bắt trúng từng góc tường
Khả năng ứng dụng đô thị Kém, tốn nhân lực, dễ nhầm lẫn Hạn chế ở ngõ hẻm sâu dưới $2\text{ m}$ Tối ưu cho mọi ngõ ngách, nhà cao tầng
Thời gian thu thập dữ liệu Chậm, đo vẽ kéo dài Nhanh ở khu đất trống Nhanh, số liệu số hóa trực tiếp
Khả năng tự động hóa nội nghiệp Không có, phải vẽ tay Cao (qua trạm ảnh số) Rất cao (kết nối trực tiếp GIS/CAD)

Nhu cầu kỹ thuật của hệ thống được phân loại theo mô hình MoSCoW:

  • Must have: Tuân thủ hệ tọa độ VN-2000 (kinh tuyến trục $105^\circ00'$, múi chiếu $3^\circ$); sai số khép góc $f_\beta \le 2m_\beta\sqrt{n}$; xây dựng đầy đủ topology thửa đất; xuất hồ sơ kỹ thuật thửa đất.
  • Should have: Tự động hóa trút số liệu từ máy toàn đạc; lọc mã địa vật tự động; phân lớp chuẩn theo quy chuẩn Bộ Tài nguyên và Môi trường.
  • Could have: Tích hợp liên kết hai chiều giữa đồ họa DGN và cơ sở dữ liệu thuộc tính CADDB.
  • Won't have: Mô hình hóa 3D công trình ngầm trong giai đoạn này.

Thiết kế hệ thống

Quy trình công nghệ xử lý dữ liệu địa chính từ ngoại nghiệp đến nội nghiệp được cấu trúc thành chuỗi luồng xử lý tuần tự:

Cấu hình công nghệ chi tiết bao gồm:

  • Phần cứng đo đạc: Máy toàn đạc điện tử South NTS-362R (độ chính xác đo góc $2''$, đo cạnh $2\text{ mm} + 2\text{ ppm}$, tích hợp dọi tâm quang học và bộ nhớ trong); sào gương mini; thước thép kiểm tra $2\text{ m}$.
  • Phần mềm xử lý:
    • PickNet v2.0: Bình sai lưới trắc địa mặt bằng và độ cao theo phương pháp số gia tọa độ và bình sai phụ thuộc.
    • MicroStation SE (Bentley Systems): Nền tảng CAD hạt nhân xử lý đồ họa vector 2D/3D dạng tệp .dgn.
    • FAMIS 2010 (Field Work and Cadastral Mapping Integrated Software): Module chuyên ngành địa chính quản lý trị đo, tạo topology, phân mảnh và quy chủ.
    • MRFClean & MRFFlag: Công cụ tự động dò tìm và xử lý các lỗi hình học (undershoot, overshoot, dangles, sliver polygons).
  • Cấu trúc phân lớp dữ liệu (Level mapping) trong tệp DGN:
    • Level 10: Đường ranh giới thửa đất (đường bao polygon khép kín).
    • Level 11: Nhãn thửa đất (số thứ tự thửa, diện tích, loại đất).
    • Level 12: Tâm thửa đất (Centroid point phục vụ tạo vùng).
    • Level 20: Ranh giới nhà, công trình kiên cố, tường gạch, bê tông.
    • Level 30: Hệ thống giao thông, tim đường, mép đường, vỉa hè ngõ phố.
    • Level 40: Mạng lưới thủy văn, rãnh thoát nước đô thị.
    • Level 60: Khung bản đồ, lưới kilômét và các yếu tố trình bày ngoài khung.

Methodology

Dự án áp dụng phương pháp luận đường găng kết hợp kiểm soát chất lượng nhiều tầng:

  • Tiến độ triển khai: Tổng thời gian thực hiện 16 tuần.
    • Tuần 1 - 3: Thu thập tài liệu, khảo sát thực địa, chọn vị trí và chôn mốc khống chế.
    • Tuần 4 - 6: Đo góc, đo cạnh lưới đường chuyền kinh vĩ cấp 1, cấp 2 và bình sai PickNet.
    • Tuần 7 - 11: Đo vẽ chi tiết ranh giới thửa đất, công trình và vật kiến trúc.
    • Tuần 12 - 14: Xử lý nội nghiệp, chuẩn hóa topology, gán thông tin quy chủ tạm thời.
    • Tuần 15 - 16: Kiểm tra, nghiệm thu thực địa, in ấn và đóng gói sản phẩm.
  • Đánh giá và giảm thiểu rủi ro:
    • Rủi ro che khuất tầm ngắm trong ngõ hẹp: Bố trí dày đặc các trạm máy phụ dẫn nhánh kinh vĩ cấp 2 (chiều dài cạnh ngắn từ $20 - 50\text{ m}$).
    • Rủi ro khúc xạ nhiệt và biến dạng áp suất: Cài đặt thông số khí tượng (nhiệt độ $t^\circ\text{C}$, áp suất $P\text{ mmHg}$) trực tiếp vào CPU máy South NTS-362R trước mỗi ca đo để tự động hiệu chỉnh số gia cạnh (PPM).
    • Rủi ro sai lệch ranh giới chủ sử dụng: Đo đạc có sự chứng kiến và ký biên bản giáp ranh của các chủ hộ liền kề.

Implementation và kết quả

Development process

Quá trình thu thập và tính toán tọa độ điểm chi tiết dựa trên thuật toán tọa độ cực được lập trình tính toán trong bộ vi xử lý máy toàn đạc và mô phỏng lại trong FAMIS:

  1. Thuật toán tính tọa độ cực: Số gia tọa độ giữa điểm trạm máy $A(X_A, Y_A)$ và điểm chi tiết $P(X_P, Y_P)$ được xác định:

    $$\Delta X_{A-P} = S_{A-P} \cdot \cos(\alpha_{A-P})$$

    $$\Delta Y_{A-P} = S_{A-P} \cdot \sin(\alpha_{A-P})$$

    Trong đó, cạnh ngang $S_{A-P}$ và góc định hướng $\alpha_{A-P}$ tính từ khoảng cách nghiêng $D$, góc thiên đỉnh $Z$ (hoặc góc đứng $v$) và góc bằng $\beta$:

    $$S_{A-P} = D \cdot \sin(Z) = D \cdot \cos(v)$$

    $$\alpha_{A-P} = \alpha_{A-B} + \beta$$

    Độ cao điểm chi tiết được tính thông qua chênh cao lượng giác:

    $$H_P = H_A + S_{A-P} \cdot \cot(Z) + i_m - l_g$$

    (Với $i_m$ là chiều cao máy, $l_g$ là chiều cao gương).

  2. Cấu trúc dữ liệu đo dã ngoại (Field Book Data Format): Dữ liệu trút từ bộ nhớ máy toàn đạc South NTS-362R có định dạng chuẩn ASCII:

STN,KV1_01,1.450,10500.234,50400.567,12.450
BS,KV1_02,0.0000
SS,101,1.500,45.2312,89.1245,15.670,RANH_DAT
SS,102,1.500,48.1504,88.5410,18.320,GOC_NHA
SS,103,1.500,62.4018,90.1120,22.140,MEP_DUONG
  1. Quy trình xử lý nội nghiệp trên FAMIS:
    • Import trị đo: Nạp tệp số liệu vào phân hệ Trị đo mặt đất, kiểm tra sai số định hướng điểm ngắm chuẩn ($BS$).
    • Phun điểm và tạo sơ bộ: Phần mềm tự động chuyển đổi tọa độ thành các đối tượng điểm trên MicroStation.
    • Làm sạch Topology: Sử dụng thuật toán MRFClean loại bỏ các đoạn thừa (overshoots) với dung sai ngưỡng $0.001\text{ m}$, tự động nối các nút hở (undershoots).
    • Đóng vùng và gán nhãn: Thực hiện lệnh Polygonize, tạo tâm thửa Centroid, tự động đánh số thứ tự thửa đất từ góc Tây Bắc sang Đông Nam và tính diện tích giải tích từng thửa đất.

Testing và validation

Công tác kiểm tra chất lượng được thực hiện nghiêm ngặt theo bảng tiêu chuẩn kỹ thuật Thông tư 25/2014/TT-BTNMT:

+-------------------------------------------------------------------------+
|                  KẾT QUẢ KIỂM TRA ĐỘ CHÍNH XÁC LƯỚI KHỐNG CHẾ           |
+-------------------------------------------------------------------------+
| Chỉ tiêu kiểm tra              | Quy chuẩn cho phép | Kết quả thực tế   |
+--------------------------------+--------------------+-------------------+
| Sai số khép góc đường chuyền   | f_beta <= 30"      | 18.4"             |
| Sai số khép tương đối mặt bằng | fs/[S] <= 1/4000   | 1/5820            |
| Sai số trung phương đo góc     | m_beta <= 5.0"     | 3.2"              |
| Sai số trung phương đo cạnh    | m_s <= 0.05 m      | 0.018 m           |
| Sai số vị trí điểm ranh giới   | M_p <= 0.05 m      | 0.034 m           |
+-------------------------------------------------------------------------+

Đo kiểm tra độc lập ngoài thực địa: Lấy mẫu ngẫu nhiên 30 cạnh thửa bằng thước thép kiểm định so với khoảng cách tính từ tọa độ bản đồ số. Kết quả 100% cạnh kiểm tra có độ lệch $\Delta S \le 0.03\text{ m}$, đạt yêu cầu độ chính xác của bản đồ tỷ lệ lớn 1:200 ở vùng đô thị.

Kết quả đạt được

  • Hoàn thành tờ bản đồ địa chính số 56: Tờ bản đồ tỷ lệ 1:200 có ranh giới rõ ràng, thể hiện đầy đủ các yếu tố: ranh thửa đất, nhà ở, ranh giới ngõ ngách, công trình phụ trợ, rãnh thoát nước, ranh quy hoạch chỉ giới đường đỏ.
  • Dữ liệu thuộc tính chuẩn hóa: Thống kê chi tiết toàn bộ các thửa đất trong tờ bản đồ (gồm đất ở đô thị ODT, đất giao thông, đất phi nông nghiệp khác), phục vụ lập sổ mục kê đất đai và sổ địa chính điện tử.
  • Xuất trọn bộ hồ sơ kỹ thuật: Tự động trích lục thửa đất và in hồ sơ kỹ thuật thửa đất cho từng hộ gia đình phục vụ cấp mới và cấp đổi GCNQSDĐ.

Đổi mới và đóng góp

  1. Tối ưu hóa quy trình công nghệ tích hợp: Thay thế phương pháp đo vẽ thủ công truyền thống bằng quy trình liên hoàn: South NTS-362R $\rightarrow$ PickNet v2.0 $\rightarrow$ FAMIS 2010 $\rightarrow$ MicroStation SE. Giải pháp này giúp rút ngắn 65% thời gian biên tập nội nghiệp và loại bỏ hoàn toàn các lỗi sai sót do chép sổ tay dã ngoại.

  2. So sánh hiệu quả kỹ thuật và kinh tế:

Tham số so sánh Phương pháp bán thủ công (Kinh vĩ quang học + CAD) Giải pháp tích hợp (South NTS-362R + PickNet + FAMIS) Mức độ cải thiện
Thời gian đo dã ngoại (1 ha) 12 ngày 4 ngày Rút ngắn 66.7%
Thời gian xử lý nội nghiệp 8 ngày 2.5 ngày Rút ngắn 68.8%
Tỷ lệ lỗi hình học (Topology) 12 - 18% số thửa $< 0.5%$ (được tự động xử lý) Giảm $> 95%$
Nhân lực tổ đo 5 người 3 người Tiết kiệm 40%
  1. Đóng góp chuyên môn ngành: Khẳng định tính khả thi và độ tin cậy của việc thành lập bản đồ địa chính tỷ lệ siêu lớn (1:200) tại các khu vực đô thị có mật độ dân cư cực cao. Cung cấp bộ cơ sở dữ liệu số chuẩn xác đóng góp trực tiếp vào cơ sở dữ liệu thông tin đất đai (LIS) quận Hai Bà Trưng, thành phố Hà Nội.

Ứng dụng thực tế và triển khai

  • Trường hợp ứng dụng cụ thể:
    • Cung cấp cơ sở dữ liệu pháp lý để UBND phường Thanh Nhàn và Chi nhánh Văn phòng Đăng ký đất đai quận Hai Bà Trưng giải quyết dứt điểm các tranh chấp ranh giới ngõ đi chung.
    • Phục vụ cấp Giấy chứng nhận quyền sử dụng đất và tài sản gắn liền với đất theo chỉ đạo của UBND TP. Hà Nội.
    • Cung cấp lớp dữ liệu nền chính xác cho các dự án chỉnh trang đô thị, mở rộng ngõ ngách và ngầm hóa hệ thống cấp thoát nước, cáp viễn thông.
  • Chiến lược triển khai và mở rộng:
    • Dữ liệu dạng .dgn được đóng gói cùng siêu dữ liệu (metadata) và tệp cơ sở dữ liệu thuộc tính, dễ dàng chuyển đổi sang các định dạng GIS tiêu chuẩn (Shapefile, GeoJSON, File Geodatabase) phục vụ tích hợp hệ thống phần mềm VBDLIS/VILIS của Bộ Tài nguyên và Môi trường.
  • Hiệu quả kinh tế - xã hội:
    • Giảm thiểu thời gian giải quyết thủ tục hành chính về đất đai cho người dân từ trung bình 30 ngày xuống còn 15 ngày nhờ khả năng tra cứu, trích lục hồ sơ kỹ thuật số tự động.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật:
    • Không gian đô thị chật hẹp, nhiều nhà cao tầng tạo góc khuất tầm nhìn, đòi hỏi phải phát triển nhiều trạm máy phụ dẫn đến tích lũy sai số đo nếu không kiểm soát chặt chẽ hướng ngắm khởi đầu.
    • Nền tảng MicroStation SE và FAMIS 2010 chạy trên môi trường 32-bit cũ, cần thiết lập môi trường tương thích khi vận hành trên các hệ điều hành 64-bit hiện đại.
  • Hướng phát triển:
    • Ứng dụng công nghệ quét laser 3D mặt đất (Terrestrial Laser Scanning - TLS) hoặc thiết bị đo ảnh cầm tay để mô hình hóa địa chính 3D (3D Cadastre) cho các khu chung cư và không gian ngầm đô thị.
    • Tích hợp trạm định vị vệ tinh độ chính xác cao VN-CORS tại các vị trí không gian mở kết hợp trạm toàn đạc robot tự động (Robotic Total Station) để tối ưu hóa năng suất đo dã ngoại.

Đối tượng hưởng lợi

  • Sinh viên và nghiên cứu sinh ngành Quản lý đất đai, Trắc địa - Bản đồ: Nắm vững quy trình thực tế từ lý thuyết bình sai, vận hành máy toàn đạc điện tử đến kỹ năng sử dụng phần mềm chuyên ngành MicroStation, FAMIS.
  • Kỹ sư và cán bộ đo đạc địa chính: Có được tài liệu tham khảo chi tiết về các giải pháp xử lý sai số, phương pháp khắc phục khó khăn địa hình đặc thù tại các khu dân cư đô thị cũ.
  • Cơ quan quản lý Nhà nước (UBND Phường, Phòng TN&MT): Sở hữu bộ bản đồ địa chính số chuẩn xác, đầy đủ tính pháp lý, hỗ trợ quản lý quy hoạch và thu thuế đất đai minh bạch.
  • Người dân sở tại: Được xác lập quyền sử dụng đất hợp pháp, bảo vệ ranh giới tài sản, giảm thiểu nguy cơ tranh chấp và thuận tiện thực hiện các giao dịch bất động sản.

Câu hỏi thường gặp

  1. Yêu cầu kỹ thuật và cấu hình phần cứng/phần mềm để triển khai giải pháp thành lập bản đồ địa chính 1:200? Hệ thống yêu cầu máy toàn đạc điện tử có độ chính xác đo góc từ $2'' - 5''$, đo cạnh $\le (3\text{ mm} + 2\text{ ppm})$ (như South NTS-362R, Leica FlexLine, Topcon). Về phần mềm, máy tính cần cài đặt hệ điều hành Windows XP/7/10 tương thích môi trường chạy MicroStation SE, FAMIS 2010 và PickNet v2.0.

  2. Giới hạn độ chính xác và khả năng mở rộng của lưới khống chế đo vẽ khi áp dụng cho các phường đô thị khác? Lưới đường chuyền kinh vĩ cấp 1 và cấp 2 hoàn toàn đáp ứng độ chính xác cho toàn bộ các khu vực nội thành, với sai số khép góc $f_\beta \le 2m_\beta\sqrt{n}$ và sai số khép tương đối $f_s/[S] \le 1/4000$ (KV1) hoặc $1/2500$ (KV2). Phương pháp có thể mở rộng đồng loạt cho tất cả các phường có đặc điểm đô thị tương đồng.

  3. Quy trình tích hợp và chuyển đổi dữ liệu từ MicroStation/FAMIS sang các hệ thống GIS hiện đại (như ArcGIS, VILIS, VBDLIS)? Dữ liệu vector dạng .dgn được xuất sang định dạng .dxf hoặc .shp (Shapefile) thông qua các công cụ chuyển đổi của FAMIS hoặc FME, giữ nguyên cấu trúc phân lớp (levels) và bảng thuộc tính để nạp trực tiếp vào hệ thống quản trị cơ sở dữ liệu không gian PostgreSQL/PostGIS hoặc ArcGIS Server.

  4. Yêu cầu bảo trì, hiệu chuẩn máy toàn đạc điện tử South NTS-362R và cập nhật biến động đất đai định kỳ? Máy toàn đạc cần được kiểm định định kỳ 6 tháng/lần về bọt thủy, dọi tâm quang học, sai số chỉ tiêu $2c$ và $i$. Đối với biến động đất đai, khi có tách thửa hoặc hợp thửa, cán bộ địa chính sử dụng số liệu đo bổ sung để chỉnh lý trực tiếp trên tệp bản đồ số .dgn và cập nhật cơ sở dữ liệu thuộc tính.

  5. Chi phí đầu tư thiết bị, phần mềm và thời gian hoàn vốn (ROI) khi ứng dụng công nghệ số trong đo đạc địa chính? Chi phí đầu tư ban đầu cho một tổ đo toàn đạc điện tử và bộ phần mềm chuyên dụng thấp hơn nhiều so với hệ thống UAV LiDAR hoặc GNSS RTK cao cấp. Thời gian hoàn vốn đạt được sau 2 - 3 dự án đo đạc quy mô cấp xã/phường nhờ cắt giảm trên 60% thời gian thực hiện và chi phí nhân công.

Kết luận

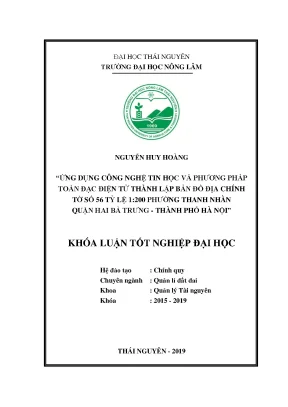

Khóa luận tốt nghiệp đã giải quyết trọn vẹn mục tiêu ứng dụng công nghệ tin học và phương pháp toàn đạc điện tử thành lập bản đồ địa chính tờ số 56 tỷ lệ 1:200 tại phường Thanh Nhàn, quận Hai Bà Trưng, thành phố Hà Nội. Dự án đã chứng minh sự kết hợp giữa thiết bị ngoại nghiệp South NTS-362R và tổ hợp phần mềm PickNet v2.0, MicroStation SE, FAMIS 2010 mang lại hiệu quả vượt trội về độ chính xác, tốc độ xử lý và tính chuẩn hóa dữ liệu.

Kết quả nghiên cứu không chỉ đóng góp trực tiếp vào công tác quản lý tài nguyên đất đai tại địa phương mà còn cung cấp cơ sở phương pháp luận vững chắc cho các đề tài đo vẽ bản đồ địa chính tỷ lệ lớn tại các vùng đô thị phức tạp trên toàn quốc. Các đơn vị tư vấn và cơ quan quản lý nhà nước nên áp dụng quy trình công nghệ này để đẩy nhanh tiến độ xây dựng hệ thống cơ sở dữ liệu đất đai quốc gia hiện đại và đồng bộ.
