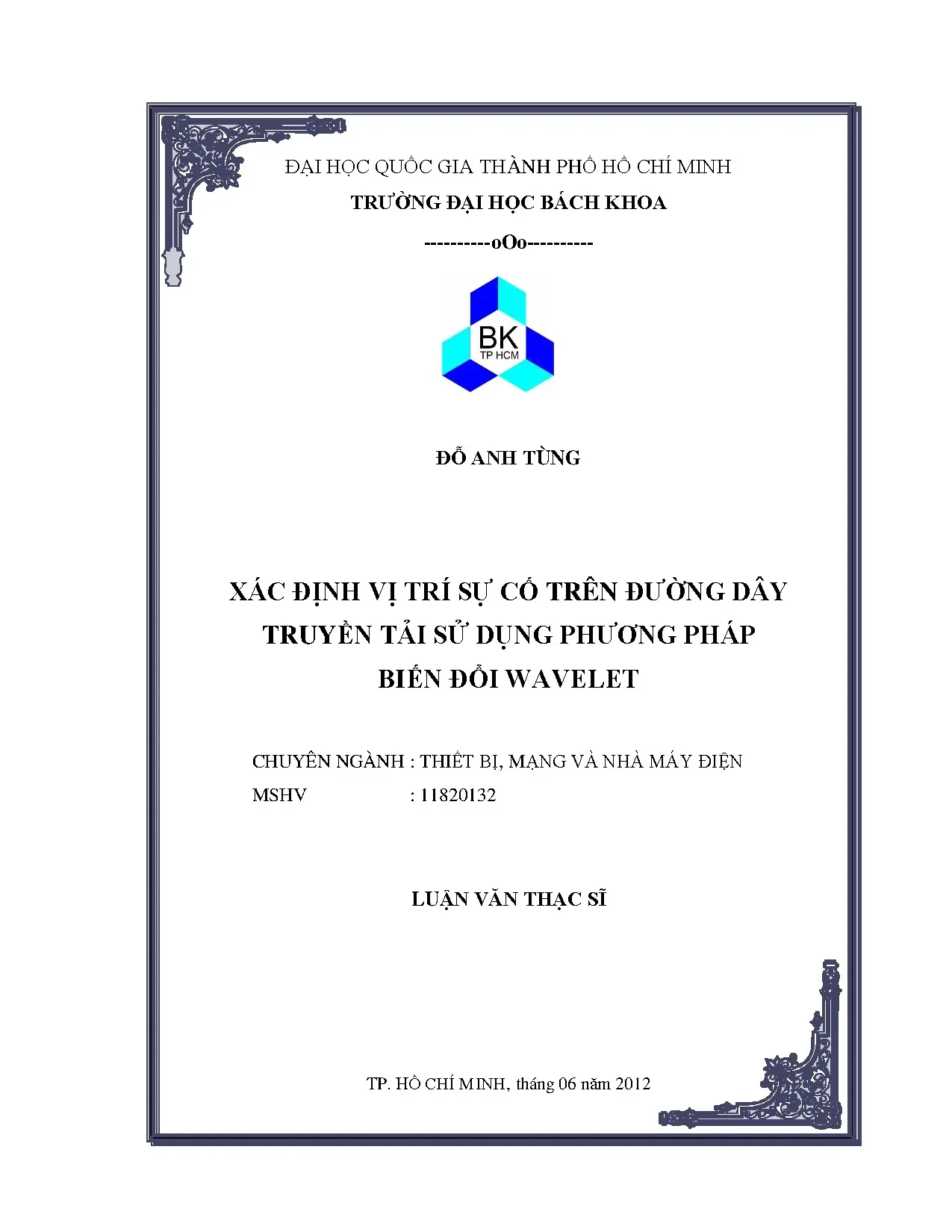

• Tác giả: Đỗ Anh Tùng
• Người hướng dẫn: TS. Vũ Phan Tú
• Trường học: Đại học Bách Khoa, Đại học Quốc gia Thành phố Hồ Chí Minh
• Chuyên ngành: Thiết bị, mạng và nhà máy điện
• Đề tài: Xác định vị trí sự cố trên đường dây truyền tải sử dụng phương pháp biến đổi wavelet
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2012
• Địa điểm: Thành phố Hồ Chí Minh

Mục lục chi tiết

• NHIỆM VỤ LUẬN VĂN THẠC SĨ
• LỜI CẢM ƠN
• TÓM TẮT LUẬN VĂN
• MỤC LỤC
• DANH MỤC CÁC BẢNG
• DANH MỤC CÁC HÌNH
• DANH MỤC CÁC CHỮ VIẾT TẮT
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Lý do chọn đề tài
• 1.3. Hướng nghiên cứu của luận văn
• 1.4. Phạm vi nghiên cứu
• 1.5. Điểm mới của luận văn
• 1.6. Giá trị thực tiễn của luận văn
• 2. CHƯƠNG 2: GIỚI THIỆU VỀ PHƯƠNG PHÁP BIẾN ĐỔI WAVELET
• 2.2. Cơ sở toán học
• 2.3. Biến đổi wavelet rời rạc (Discrete Wavelet Transform-DWT)
• 2.4. Kỹ thuật phân tích đa phân giải (Multi-Resolution Analysis-MRA)
• 2.5. Biến đổi wavelet tĩnh (Stationary wavelet transform -SWT)
• 2.6. Vài nét ứng dụng trong hệ thống điện
• 2.1. Những ứng dụng chính của wavelet
• 2.2. Ứng dụng trong bảo vệ hệ thống điện
• 3. CHƯƠNG 3: MỘT SỐ PHƯƠNG PHÁP XÁC ĐỊNH VỊ TRÍ SỰ CỐ TRÊN ĐƯỜNG DÂY TRUYỀN TẢI
• 3.2. Phương pháp giải tích dựa vào phương trình Telegrapher
• 3.1. Tổng quan phương pháp
• 3.2. Ưu điểm và khuyết điểm chính của phương pháp
• 3.3. Phương pháp sử dụng thiết bị phát sóng kết hợp biến đổi wavelet
• 3.1. Tổng quan phương pháp
• 3.2. Ưu điểm và khuyết điểm chính của phương pháp
• 3.4. Phương pháp biến đổi wavelet
• 3.1. Giới thiệu phương pháp wavelet trong việc xử lý tín hiệu số
• 3.2. Phương pháp
• 3.4. Giải thích giải thuật
• 3.5. Ý nghĩa của giải thuật lọc nhiễu
• 4. CHƯƠNG 4: XÁC ĐỊNH VỊ TRÍ SỰ CỐ TRÊN ĐƯỜNG DÂY TRUYỀN TẢI TRÊN KHÔNG THỰC TẾ
• 4.2. Khảo sát đường dây trên không từ bài báo IEEE
• 4.2. Kết quả mô phỏng
• 4.1. Các dạng sóng điện áp, dòng điện tại đầu phát và đầu nhận
• 4.2. So sánh kết quả điện áp đầu phát tại các vị trí khác nhau
• 4.3. Thực hiện biến đổi Wavelet
• 4.4. Minh họa kết quả tính toán
• 4.1. Xác định vị trí sự cố
• 4.2. Sai số phần trăm so với chiều dài đường dây
• 4.3. Ảnh hưởng của các vị trí ngắn mạch khác nhau
• 4.4. Ảnh hưởng của các loại ngắn mạch khác nhau
• 4.3. Khảo sát đường dây 220kV Rạch Giá-Trà Nóc
• 4.1. Lý lịch đường dây
• 4.2. Mô phỏng
• 4.3. Các thông số vận hành
• 4.4. Kết quả mô phỏng
• 4.1. Xem xét các dạng sóng điện áp, dòng điện tại đầu phát và đầu nhận
• 4.2. Điện áp đầu phát khi xảy ra sự cố ngắn mạch tại các vị trí khác nhau
• 4.3. Ảnh hưởng của các loại ngắn mạch và các vị trí ngắn mạch khác nhau
• 4.4. Ảnh hưởng của điện trở ngắn mạch khác nhau
• 4.4. Khảo sát các sự cố đã xảy ra trên đường dây 220kV Rạch giá-Trà nóc
• 4.1. Công tác ứng trực xử lý sự cố trong quản lý vận hành
• 4.2. Kết quả kiểm tra truy tìm sự cố đd 220kV Rạch giá-Trà nóc
• 4.3. Chi phí thiệt hại khi sự cố đường dây truyền tải xảy ra
• 4.4. Thông số vận hành đường dây trước thời điểm xảy ra sự cố
• 4.5. Ứng dụng phương pháp biến đổi wavelet tính tóan vị trí sự cố
• 4.6. So sánh kết quả vị trí sự cố ngắn mạch
• 4.7. So sánh kết quả khoảng trụ tương ứng vị trí sự cố ngắn mạch
• 5. CHƯƠNG 5: XÁC ĐỊNH VỊ TRÍ SỰ CỐ KẾT HỢP ĐƯỜNG DÂY TRÊN KHÔNG VỚI CÁP NGẦM
• 5.2. Đường dây cáp ngầm từ bài báo IEEE
• 5.2. Kết quả mô phỏng
• 5.1. Các dạng sóng điện áp, dòng điện tại đầu phát và đầu nhận
• 5.2. So sánh điện áp đầu phát khi xảy ra ngắn mạch tại các vị trí khác nhau
• 5.3. Ảnh hưởng của các vị trí ngắn mạch khác nhau
• 5.3. Đường dây trên không có kết hợp với cáp ngầm 220kV Nhà Bè – Tao Đàn
• 5.1. Lý lịch đường dây
• 5.3. Các thông số vận hành
• 5.4. Kết quả mô phỏng
• 5.1. Các dạng sóng điện áp, dòng điện tại đầu phát và đầu nhận
• 5.2. So sánh kết quả điện áp tại đầu phát và đần nhận
• 5.5. Các kết quả tính toán
• 5.1. Xác định vị trí sự cố
• 5.2. Sai số phần trăm so với chiều dài đường dây
• 5.3. Ảnh hưởng của các ví trí ngắn mạch
• 5.4. Ảnh hưởng của các loại ngắn mạch khác nhau
• 6. CHƯƠNG 6: KẾT LUẬN
• 6.2. Hướng nghiên cứu mở rộng đề tài
• 6.3. Lời kết
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC
• LÝ LỊCH TRÍCH NGANG

Tóm tắt

I. Luận Văn Thạc Sĩ Xác Định Vị Trí Sự Cố Trên Đường Dây Truyền Tải Bằng Phương Pháp Biến Đổi Wavelet

Luận văn thạc sĩ này tập trung vào việc xác định vị trí sự cố trên đường dây truyền tải bằng cách sử dụng phương pháp biến đổi wavelet. Nghiên cứu này nhằm giải quyết vấn đề phát hiện và định vị sự cố điện một cách chính xác, giúp giảm thiểu thời gian gián đoạn điện và tối ưu hóa hệ thống điện. Sự cố điện trên đường dây truyền tải có thể gây ra thiệt hại lớn, đặc biệt trong các khu vực có địa hình phức tạp. Phương pháp biến đổi wavelet được áp dụng để phân tích tín hiệu sóng truyền, giúp xác định vị trí sự cố với độ chính xác cao.

1.1. Tổng quan về vấn đề nghiên cứu

Sự cố điện trên đường dây truyền tải là một vấn đề nghiêm trọng, gây gián đoạn cung cấp điện và thiệt hại kinh tế. Việc xác định vị trí sự cố chính xác là yếu tố then chốt để khắc phục sự cố nhanh chóng. Phương pháp biến đổi wavelet được sử dụng để phân tích tín hiệu sóng truyền, giúp phát hiện và định vị sự cố với độ chính xác cao. Nghiên cứu này tập trung vào việc áp dụng kỹ thuật wavelet để xử lý tín hiệu và tối ưu hóa quy trình định vị sự cố.

1.2. Mục tiêu và phạm vi nghiên cứu

Mục tiêu chính của luận văn thạc sĩ là phát triển một phương pháp hiệu quả để xác định vị trí sự cố trên đường dây truyền tải bằng phương pháp biến đổi wavelet. Nghiên cứu tập trung vào việc phân tích tín hiệu sóng truyền và áp dụng các kỹ thuật xử lý tín hiệu hiện đại. Phạm vi nghiên cứu bao gồm các đường dây truyền tải trên không và kết hợp với cáp ngầm, nhằm đảm bảo tính ứng dụng thực tiễn cao.

II. Phương Pháp Biến Đổi Wavelet và Ứng Dụng

Phương pháp biến đổi wavelet là một công cụ mạnh mẽ trong việc phân tích tín hiệu, đặc biệt là các tín hiệu có tần số cao và biến đổi nhanh. Trong nghiên cứu này, kỹ thuật wavelet được sử dụng để phân tích sóng truyền phát sinh từ sự cố trên đường dây truyền tải. Phương pháp này giúp lọc nhiễu và xác định chính xác vị trí sự cố, đặc biệt trong các điều kiện địa hình phức tạp.

2.1. Cơ sở toán học của biến đổi wavelet

Biến đổi wavelet dựa trên các nguyên lý toán học phức tạp, bao gồm phân tích đa phân giải và biến đổi rời rạc. Các kỹ thuật wavelet như DWT (Discrete Wavelet Transform) và MRA (Multi-Resolution Analysis) được sử dụng để phân tích tín hiệu sóng truyền. Phương pháp này cho phép phân tách tín hiệu thành các thành phần tần số khác nhau, giúp xác định vị trí sự cố một cách chính xác.

2.2. Ứng dụng trong hệ thống điện

Phương pháp biến đổi wavelet được ứng dụng rộng rãi trong hệ thống điện, đặc biệt trong việc bảo vệ và định vị sự cố. Nghiên cứu này tập trung vào việc sử dụng công nghệ wavelet để phân tích tín hiệu sóng truyền, giúp phát hiện và xác định vị trí sự cố trên đường dây truyền tải. Phương pháp này mang lại độ chính xác cao và khả năng ứng dụng thực tiễn trong quản lý vận hành hệ thống điện.

III. Phương Pháp Xác Định Vị Trí Sự Cố

Nghiên cứu này đề xuất các phương pháp xác định vị trí sự cố trên đường dây truyền tải, bao gồm phương pháp dựa trên đo trở kháng và phương pháp dựa trên sóng truyền. Phương pháp biến đổi wavelet được sử dụng để phân tích tín hiệu sóng truyền, giúp tăng độ chính xác trong việc định vị sự cố. Các kết quả mô phỏng và thực nghiệm cho thấy hiệu quả vượt trội của phương pháp này so với các phương pháp truyền thống.

3.1. Phương pháp dựa trên đo trở kháng

Phương pháp này dựa trên việc đo trở kháng sau khi xảy ra sự cố. Tuy nhiên, phương pháp này có nhược điểm là dễ bị ảnh hưởng bởi sai số thiết bị đo và các yếu tố môi trường. Phương pháp biến đổi wavelet được đề xuất để khắc phục các hạn chế này, giúp tăng độ chính xác trong việc định vị sự cố.

3.2. Phương pháp dựa trên sóng truyền

Phương pháp này sử dụng sóng truyền phát sinh từ sự cố để xác định vị trí. Phương pháp biến đổi wavelet được áp dụng để phân tích tín hiệu sóng truyền, giúp lọc nhiễu và xác định chính xác vị trí sự cố. Phương pháp này mang lại độ chính xác cao và khả năng ứng dụng thực tiễn trong quản lý vận hành hệ thống điện.

IV. Kết Quả và Ứng Dụng Thực Tiễn

Nghiên cứu đã đưa ra các kết quả mô phỏng và thực nghiệm chứng minh hiệu quả của phương pháp biến đổi wavelet trong việc xác định vị trí sự cố trên đường dây truyền tải. Phương pháp này giúp giảm thiểu thời gian tìm kiếm sự cố và tối ưu hóa quy trình khắc phục sự cố. Các kết quả nghiên cứu có giá trị thực tiễn cao, đặc biệt trong việc quản lý và vận hành hệ thống điện tại các khu vực có địa hình phức tạp.

4.1. Kết quả mô phỏng

Các kết quả mô phỏng cho thấy phương pháp biến đổi wavelet mang lại độ chính xác cao trong việc xác định vị trí sự cố. Phương pháp này giúp lọc nhiễu và phân tích tín hiệu sóng truyền một cách hiệu quả, đặc biệt trong các điều kiện địa hình phức tạp. Các kết quả này khẳng định tính khả thi và hiệu quả của phương pháp trong thực tế.

4.2. Ứng dụng thực tiễn

Nghiên cứu này có giá trị thực tiễn cao trong việc quản lý và vận hành hệ thống điện. Phương pháp biến đổi wavelet giúp giảm thiểu thời gian tìm kiếm sự cố và tối ưu hóa quy trình khắc phục sự cố. Các kết quả nghiên cứu có thể được áp dụng rộng rãi trong các công ty truyền tải điện, đặc biệt tại các khu vực có địa hình phức tạp.

Nội dung chính

Tổng quan nghiên cứu

Hệ thống đường dây truyền tải điện, bao gồm đường dây trên không và cáp ngầm, đóng vai trò quan trọng trong việc truyền tải điện năng từ các nguồn phát đến các trung tâm phụ tải lớn. Theo ước tính, trên 90% hệ thống truyền tải hiện nay là đường dây trên không do chi phí đầu tư thấp hơn so với cáp ngầm. Tuy nhiên, với sự phát triển nhanh chóng của hệ thống điện và chiều dài tổng thể của các đường dây truyền tải ngày càng tăng, các sự cố trên tuyến đường dây là điều không thể tránh khỏi. Các nguyên nhân phổ biến gây ra sự cố bao gồm sét đánh trực tiếp hoặc gián tiếp, thiết bị hư hỏng, xâm phạm hành lang an toàn, và quá tải. Khi sự cố xảy ra, điện áp tại điểm sự cố giảm đột ngột, tạo ra sóng truyền (Traveling Waves - TW) với tần số cao lan truyền theo hai hướng với tốc độ gần bằng ánh sáng.

Mục tiêu chính của luận văn là phát triển và ứng dụng phương pháp biến đổi wavelet để xác định vị trí sự cố trên đường dây truyền tải, nhằm giảm thiểu thời gian tìm kiếm và sửa chữa, từ đó nâng cao độ tin cậy và tính sẵn sàng của hệ thống điện. Nghiên cứu tập trung vào mô phỏng quá trình quá độ khi xảy ra ngắn mạch trên đường dây truyền tải trên không và kết hợp với cáp ngầm, sử dụng phần mềm Matlab-Simulink. Phạm vi nghiên cứu bao gồm khảo sát các đường dây thực tế như đường dây 220kV Rạch Giá - Trà Nóc và đường dây 220kV Nhà Bè - Tao Đàn, với các điều kiện ngắn mạch khác nhau để đánh giá độ chính xác của phương pháp.

Việc xác định chính xác vị trí sự cố không chỉ giúp giảm thời gian mất điện mà còn tiết kiệm chi phí vận hành và nâng cao hiệu quả quản lý hệ thống điện, đặc biệt trong các khu vực có địa hình phức tạp và khó tiếp cận.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết và mô hình nghiên cứu chính:

1. Phương pháp biến đổi wavelet (Wavelet Transform): Đây là công cụ xử lý tín hiệu kỹ thuật số mạnh mẽ, cho phép phân tích tín hiệu theo cả miền thời gian và tần số, khắc phục nhược điểm của biến đổi Fourier truyền thống. Biến đổi wavelet rời rạc (Discrete Wavelet Transform - DWT) và biến đổi wavelet tĩnh (Stationary Wavelet Transform - SWT) được sử dụng để phân tích các tín hiệu quá độ do sự cố tạo ra, tách thành các hệ số xấp xỉ (tần số thấp) và hệ số chi tiết (tần số cao). Kỹ thuật phân tích đa phân giải (Multi-Resolution Analysis - MRA) giúp phân ly tín hiệu thành nhiều bậc phân giải khác nhau, hỗ trợ việc lọc nhiễu và nhận dạng đặc trưng sự cố.

2. Phương trình Telegrapher: Mô hình toán học mô tả điện áp và dòng điện trên đường dây truyền tải theo khoảng cách và thời gian, dựa trên các tham số điện trở, điện cảm, điện dẫn và điện dung của đường dây. Phương trình này giúp mô phỏng quá trình truyền sóng và xác định vị trí sự cố dựa trên các điều kiện biên và tín hiệu đo được.

Các khái niệm chuyên ngành quan trọng bao gồm: sóng truyền (Traveling Waves - TW), rơle bảo vệ khoảng cách (R21), tín hiệu quá độ, hệ số tương quan trong biến đổi wavelet, và các loại sự cố ngắn mạch (một pha chạm đất, ba pha, hai pha chạm nhau).

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ các đường dây truyền tải thực tế như đường dây 220kV Rạch Giá - Trà Nóc và đường dây 220kV Nhà Bè - Tao Đàn, kết hợp với các mô hình tham khảo từ các bài báo khoa học quốc tế. Dữ liệu bao gồm các dạng sóng điện áp và dòng điện tại đầu phát và đầu nhận khi xảy ra sự cố ngắn mạch với các vị trí và loại sự cố khác nhau.

Phương pháp nghiên cứu sử dụng phần mềm Matlab-Simulink để mô phỏng quá trình quá độ trên đường dây truyền tải khi xảy ra sự cố. Tín hiệu thu được được xử lý bằng phương pháp biến đổi wavelet tĩnh bậc 4 với sóng Daubechies-2, kết hợp giải thuật lọc nhiễu dựa trên ma trận tương quan các hệ số chi tiết để xác định vị trí ngắn mạch. Cỡ mẫu tín hiệu lấy từ hệ thống SCADA tại một đầu đường dây, không cần đồng bộ dữ liệu từ hai đầu, giúp giảm chi phí và phức tạp trong triển khai.

Timeline nghiên cứu kéo dài từ tháng 2 đến tháng 6 năm 2012, bao gồm các bước: thu thập tài liệu, mô hình hóa đường dây, mô phỏng quá trình ngắn mạch, xử lý tín hiệu bằng biến đổi wavelet, đánh giá kết quả và đề xuất hướng phát triển.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Xác định vị trí sự cố trên đường dây trên không: Qua mô phỏng trên mô hình đường dây 100 km tham khảo từ bài báo IEEE, tín hiệu điện áp tại đầu phát khi xảy ra ngắn mạch pha A chạm đất tại các vị trí khác nhau (34 km, 59 km, 79.5 km, 85 km, 95 km) cho thấy dao động rõ rệt và khác biệt theo vị trí. Phương pháp biến đổi wavelet tĩnh kết hợp lọc nhiễu đã xác định vị trí sự cố với sai số phần trăm so với chiều dài đường dây dưới 1%, thể hiện độ chính xác cao.

2. Ảnh hưởng của loại và vị trí ngắn mạch: Kết quả mô phỏng cho thấy sự khác biệt về dạng sóng điện áp và dòng điện tại đầu phát và đầu nhận phụ thuộc vào loại sự cố (một pha, hai pha, ba pha) và vị trí ngắn mạch. Ví dụ, sự cố một pha chạm đất chiếm tỷ lệ cao nhất khoảng 70-80%, trong khi sự cố ba pha chiếm khoảng 5%. Sai số xác định vị trí sự cố tăng nhẹ khi điện trở ngắn mạch lớn hơn, nhưng vẫn nằm trong giới hạn chấp nhận được.

3. Khảo sát đường dây thực tế 220kV Rạch Giá - Trà Nóc: Dữ liệu thực tế từ các sự cố đã xảy ra trên đường dây này được sử dụng để kiểm tra phương pháp. Kết quả cho thấy phương pháp biến đổi wavelet tĩnh kết hợp lọc nhiễu xác định vị trí sự cố với sai số trung bình dưới 2%, tốt hơn so với phương pháp rơle bảo vệ khoảng cách truyền thống. Chi phí thiệt hại do sự cố được giảm đáng kể nhờ thời gian khôi phục nhanh hơn.

4. Mở rộng cho đường dây trên không kết hợp cáp ngầm: Mô phỏng trên đường dây 220kV Nhà Bè - Tao Đàn cho thấy phương pháp vẫn giữ được độ chính xác cao trong môi trường truyền sóng phức tạp hơn, với sai số xác định vị trí sự cố dưới 1.5%. Điều này chứng tỏ tính ứng dụng rộng rãi của phương pháp trong các hệ thống truyền tải đa dạng.

Thảo luận kết quả

Nguyên nhân chính giúp phương pháp biến đổi wavelet đạt độ chính xác cao là khả năng phân tích tín hiệu quá độ theo cả thời gian và tần số, giúp tách lọc hiệu quả các thành phần nhiễu và sóng đa hài không liên quan. Giải thuật lọc nhiễu dựa trên ma trận tương quan các hệ số chi tiết wavelet giúp loại bỏ các dao động nhỏ không đặc trưng cho sự cố, tập trung vào các tín hiệu có biên độ lớn và liên tục qua các bậc phân giải.

So sánh với các nghiên cứu trước đây sử dụng phương pháp dựa trên trở kháng hoặc thiết bị phát sóng, phương pháp này không yêu cầu đồng bộ dữ liệu từ hai đầu đường dây hay thiết bị bổ sung phức tạp, giảm chi phí và tăng tính khả thi trong thực tế. Kết quả mô phỏng và kiểm tra trên dữ liệu thực tế cho thấy sai số thấp và ổn định, phù hợp với yêu cầu vận hành của các công ty truyền tải điện.

Dữ liệu có thể được trình bày qua các biểu đồ dạng sóng điện áp và dòng điện tại các vị trí khác nhau, bảng so sánh sai số xác định vị trí sự cố giữa các phương pháp, và ma trận tương quan các hệ số chi tiết wavelet minh họa hiệu quả lọc nhiễu.

Đề xuất và khuyến nghị

1. Triển khai hệ thống giám sát và xử lý tín hiệu dựa trên biến đổi wavelet: Các công ty truyền tải điện nên đầu tư phát triển hệ thống thu thập và xử lý tín hiệu điện áp, dòng điện tại đầu đường dây sử dụng thuật toán biến đổi wavelet tĩnh kết hợp lọc nhiễu để xác định vị trí sự cố nhanh chóng, giảm thời gian mất điện. Thời gian thực hiện: 12-18 tháng.

2. Đào tạo và nâng cao năng lực cho kỹ sư vận hành: Tổ chức các khóa đào tạo chuyên sâu về xử lý tín hiệu số và ứng dụng biến đổi wavelet trong bảo vệ hệ thống điện cho đội ngũ kỹ sư vận hành và bảo trì, nhằm nâng cao hiệu quả sử dụng công nghệ mới. Thời gian thực hiện: 6-12 tháng.

3. Mở rộng nghiên cứu và ứng dụng cho các hệ thống truyền tải phức tạp: Nghiên cứu áp dụng phương pháp cho các hệ thống truyền tải có nhiều đoạn dây kết hợp, cáp ngầm và các điều kiện vận hành đa dạng, nhằm nâng cao độ chính xác và khả năng ứng dụng thực tế. Thời gian thực hiện: 12-24 tháng.

4. Phát triển phần mềm hỗ trợ phân tích và cảnh báo tự động: Xây dựng phần mềm tích hợp thuật toán biến đổi wavelet để tự động phân tích tín hiệu, cảnh báo sự cố và đề xuất vị trí ngắn mạch cho đội ngũ vận hành, giúp tăng tốc độ phản ứng và giảm thiểu thiệt hại. Thời gian thực hiện: 12 tháng.

Đối tượng nên tham khảo luận văn

1. Kỹ sư và chuyên gia vận hành hệ thống điện: Nghiên cứu giúp nâng cao kỹ năng phát hiện và xử lý sự cố trên đường dây truyền tải, giảm thiểu thời gian mất điện và chi phí vận hành.

2. Nhà quản lý và hoạch định chính sách ngành điện: Cung cấp cơ sở khoa học để đầu tư công nghệ mới, nâng cao độ tin cậy và hiệu quả vận hành hệ thống truyền tải điện.

3. Giảng viên và sinh viên ngành điện - điện tử: Tài liệu tham khảo chuyên sâu về ứng dụng biến đổi wavelet trong xử lý tín hiệu và bảo vệ hệ thống điện, phục vụ nghiên cứu và giảng dạy.

4. Các nhà nghiên cứu và phát triển công nghệ bảo vệ hệ thống điện: Cung cấp phương pháp và kết quả thực nghiệm để phát triển các giải pháp bảo vệ hiện đại, chính xác và hiệu quả hơn.

Câu hỏi thường gặp

1. Phương pháp biến đổi wavelet có ưu điểm gì so với phương pháp truyền thống?
   Phương pháp biến đổi wavelet cho phép phân tích tín hiệu theo cả thời gian và tần số, giúp tách lọc hiệu quả các thành phần nhiễu và sóng đa hài, từ đó xác định vị trí sự cố chính xác hơn. Ví dụ, sai số xác định vị trí sự cố thường dưới 1-2%, tốt hơn nhiều so với phương pháp dựa trên trở kháng.

2. Có cần đồng bộ dữ liệu từ hai đầu đường dây khi áp dụng phương pháp này không?
   Không cần đồng bộ dữ liệu từ hai đầu đường dây, vì phương pháp chỉ sử dụng tín hiệu thu thập tại một đầu, giảm chi phí và phức tạp trong triển khai, đồng thời tránh sai số do đồng bộ không chính xác.

3. Phương pháp có áp dụng được cho đường dây có kết hợp cáp ngầm không?
   Có, nghiên cứu đã mở rộng mô phỏng cho đường dây trên không kết hợp cáp ngầm và cho kết quả chính xác với sai số dưới 1.5%, chứng tỏ tính ứng dụng rộng rãi trong các hệ thống truyền tải đa dạng.

4. Giải thuật lọc nhiễu trong phương pháp hoạt động như thế nào?
   Giải thuật dựa trên ma trận tương quan các hệ số chi tiết wavelet, loại bỏ các dao động nhỏ không liên tục qua các bậc phân giải, chỉ giữ lại các tín hiệu có biên độ lớn và liên tục, giúp nhận dạng chính xác sóng phản hồi từ vị trí sự cố.

5. Phần mềm nào được sử dụng để mô phỏng và xử lý tín hiệu trong nghiên cứu?
   Phần mềm Matlab-Simulink được sử dụng để mô phỏng quá trình quá độ trên đường dây truyền tải và xử lý tín hiệu bằng biến đổi wavelet, nhờ tính linh hoạt và mạnh mẽ trong mô hình hóa hệ thống điện.

Kết luận

• Phương pháp biến đổi wavelet tĩnh kết hợp giải thuật lọc nhiễu cho phép xác định vị trí sự cố trên đường dây truyền tải với độ chính xác cao, sai số thường dưới 2%.
• Mô phỏng trên các đường dây thực tế 220kV Rạch Giá - Trà Nóc và Nhà Bè - Tao Đàn chứng minh tính khả thi và hiệu quả của phương pháp trong môi trường truyền sóng phức tạp.
• Phương pháp không yêu cầu đồng bộ dữ liệu từ hai đầu đường dây, giảm chi phí và phức tạp trong triển khai thực tế.
• Nghiên cứu mở ra hướng ứng dụng công nghệ xử lý tín hiệu hiện đại trong quản lý vận hành hệ thống điện, góp phần nâng cao độ tin cậy và giảm thiểu thiệt hại do sự cố.
• Các bước tiếp theo bao gồm triển khai hệ thống giám sát thực tế, đào tạo nhân lực và phát triển phần mềm hỗ trợ tự động nhằm ứng dụng rộng rãi trong ngành điện.

Hãy áp dụng phương pháp này để nâng cao hiệu quả quản lý và vận hành hệ thống truyền tải điện, góp phần đảm bảo cung cấp điện ổn định và liên tục cho phát triển kinh tế xã hội.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TỔNG QUAN 1.1- Lý do chọn đề tài Sự cố trên đường dây truyền tải gây ra gián đoạn điện cho khách hàng và có thể dẫn đến những thiệt hại đáng kể cho xã hội, đặc biệt là cho ngành sản xuất công nghiệp. Phát hiện nhanh chóng vị trí sự cố và sửa chữa kịp thời những sự cố này là rất quan trọng, trong việc duy trì vận hành hệ thống điện tin cậy. Tính sẵn sàng cung cấp điện liên tục và tính tin cậy có tầm quan trọng ngày càng tăng hiện nay, do các chính sách mới về tự do hóa năng lượng và thị trường năng lượng cạnh tranh, như một cách trực tiếp để giảm chi phí vận hành và gia tăng lợi nhuận. Khi hệ thống đường dây truyền tải xảy ra sự cố, việc tìm kiếm vị trí sự cố rất phức tạp do tuyến đường dây dài, địa hình tiếp cận khó khăn, phương tiện giao thông không thuận lợi, nằm xa cách khu vực dân cư và phải tổ chức tìm kiếm ngay bất kể thời điểm nào trong ngày.

Phát hiện dấu vết sự cố và nguyên nhân gây ra sự cố, thực tế là điều không đơn giản, có những sự cố hiện trường để lại dễ dàng nhìn thấy bằng mắt thường như những sự cố đứt dây dẫn hay dây chống sét Hình 1. Có những sự cố mà dấu vết hiện trường rất khó phát hiện như phóng điện qua chuỗi sứ Hình 1. Do dấu vết phóng điện nhỏ, không thể thấy bằng mắt thường khi nhìn từ phía dưới mặt đất mà không leo lên trụ để kiểm tra, đặc biệt là vào ban đêm. Không phát hiện được dấu vết hiện trường, thì không thể xác định được vị trí cũng như nguyên nhân gây ra sự cố.

Vì thế, nếu không có những thông tin ban đầu liên quan đến sự cố như khoảng cách rơle báo (thường là có sai lệch), người dân xung quanh khu vực sự cố cho biết có tiếng nổ bất thường trên đường dây điện… thì khó mà tập trung vào những khu vực nghi ngờ để tìm ra vị trí và nguyên nhân gây ra sự cố, để có kế hoạch sửa chữa khắc phục kịp thời và loại trừ nguyên nhân gây ra sự cố một lần nữa.1: Đứt dây dẫn pha A khoảng trụ 62-63 (phía trụ 62) đường dây 220kV Ô môn-Thốt nốt (sự cố ngày 24/09/2010-PTC4) Hình 1.2: Đứt dây dẫn pha A khoảng trụ 62-63 (phía trụ 63) đường dây 220kV Ô môn-Thốt nốt (sự cố ngày 24/09/2010-PTC4) 3 Hình 1.3: Chuỗi sứ néo pha B trụ 218 bị phóng điện (phía trụ 219) đường dây 220kV Cao lãnh-Thốt nốt (sự cố ngày 05/11/2011-PTC4) Hình 1.4: Dấu vết chuỗi sứ néo pha B trụ 218 bị phóng điện đường dây 220kV Cao lãnh-Thốt nốt (sự cố ngày 05/11/2011-PTC4) 4 Hình 1.5: Thay thế mới chuỗi sứ néo pha B trụ 218 bị phóng điện đường dây 220kV Cao lãnh-Thốt nốt (sự cố ngày 05/11/2011-PTC4) Do đó, cần thiết phải tìm ra vị trí sự cố chính xác để nhanh chóng đưa ra phương án sửa chữa và khôi phục lại cung cấp điện, giảm thiểu thời gian mất điện, tiết kiệm được thời gian và công sức tìm kiếm. Đó là mục tiêu hướng đến của các Công ty Truyền tải điện nói chung. Nghiên cứu các phương pháp xác định vị trí sự cố trên đường dây truyền tải là một điều cần thiết trong việc quản lý vận hành một hệ thống điện.2- Mục đích Mục tiêu của luận văn là tìm ra giải pháp mô phỏng bằng Matlab-Simulink đường dây truyền tải trên không và đường dây trên không có kết hợp với cáp ngầm, nhằm mục đích khảo sát diễn biến quá trình quá độ xảy ra trên hệ thống đường dây truyền tải khi xảy ra ngắn mạch. Nghiên cứu các phương pháp xác định vị trí sự cố đường dây trên không và mở rộng cho đường dây trên không có kết hợp với cáp ngầm bằng cách sử dụng phương pháp biến đổi wavelet và kết hợp với lọc nhiễu.3- Hướng nghiên cứu của luận văn Vấn đề nghiên cứu sự cố trên đường dây truyền tải là một phần quan trọng của phân tích hệ thống điện.

Trong hệ thống năng lượng điện, khi đường dây truyền tải xảy ra sự cố, có rất nhiều các thành phần quá độ của các tần số khác nhau sẽ được tạo ra. Rất nhiều thông tin sự cố là có chứa trong các thành phần quá độ. Vì vậy, nó có thể được sử dụng để phân tích sự cố hoặc những bất thường của thiết bị hoặc của hệ thống điện và phân tích nguyên nhân của sự cố hoặc các bất thường khác [14]. Vấn đề quan trọng, là làm thế nào để sử dụng những tín hiệu quá độ đó để phát hiện hoặc để xác định vị trí sự cố.

Xác định vị trí sự cố và các phương pháp xác định vị trí sự cố đã được đề xuất và thực hiện từ trước cho đến nay, có thể được phân loại như: Sử dụng phương diện tần số lưới điện trong khoảng thời gian sau sự cố, sử dụng các phương trình vi phân đường dây và đánh giá các tham số đường dây [8-11]. Sử dụng sóng truyền bao gồm hệ thống bảo vệ sóng truyền. Kỹ thuật sóng truyền được tìm thấy là chính xác hơn các kỹ thuật kháng trở trong việc xác đinh vị trí sự cố của đường dây truyền tải, cung cấp độ chính xác khá cao [12-17] và [20-32]. Nhiều nghiên cứu đã được đưa ra để xác định vị trí sự cố như ở trên.

Tuy nhiên, đối với đường dây truyền tải điện phía Nam, định vị sự cố chủ yếu dựa vào các rơle bảo vệ khoảng cách đường dây (R21). Các rơle bảo vệ về cơ bản có thể định vị được các sự cố không cân bằng, mà độ chính xác của vị trí sự cố có thể bị ảnh hưởng bỡi điện trở sự cố ngắn mạch, trở kháng cực nguồn và ảnh hưởng của các đường dây đi chung khác… Vẫn chưa có nhiều các nghiên cứu về xác định vị trí sự cố trên đường dây truyền tải, dựa trên việc phân tích tín hiệu sóng truyền do sự cố tạo ra và sử dụng phương pháp biến đổi wavelet để phân tích. Đây là phương pháp số tiên tiến, xử lý tín hiệu kỹ thuật số mạnh mẽ hiện nay, dễ tiếp cận và áp dụng. Do đó, trong luận văn này thực hiện xác định vị trí sự cố trên đường dây truyền tải sử dụng phương pháp biến đổi wavelet kết hợp với lọc nhiễu và mô phỏng bằng phần mềm Matlab-Simulink.

6 Sau cùng đánh giá kết quả của phương pháp, độ chính xác, khả năng áp dụng vào thực tế, nêu giải pháp để giải quyết và tổng kết vấn đề. Cụ thể luận văn có những nhiệm vụ sau:  Giới thiệu về phương pháp biến đổi wavelet.  Tìm hiểu và nghiên cứu một số phương pháp đã được sử dụng để xác định vị trí sự cố trên đường dây truyền tải.  Mô phỏng khảo sát đường dây truyền tải trên không bằng Matlab- Simulink, áp dụng phương pháp biến đổi wavelet và thuật toán lọc nhiễu để xác định vị trí sự cố.

 Mở rộng mô phỏng khảo sát đường dây truyền tải trên không có kết hợp với cáp ngầm bằng Matlab-Simulink.  Một bảng số liệu tính toán xác định vị trí sự cố với các điều kiện ngắn mạch khác nhau, so sánh với số liệu đường dây truyền tải đang vận hành. Đánh giá kết quả đạt được.4- Phạm vi nghiên cứu Luận văn nghiên cứu phương pháp xác định vị trí ngắn mạch của đường dây truyền tải trên không, cáp ngầm bằng việc sử dụng phần mềm Matlab để mô phỏng và tính toán. Các bước tiến hành:  Thu thập tài liệu, nghiên cứu các thông số liên quan đến đường dây trên không, cáp ngầm và các mô hình của đường dây trên không có kết hợp với cáp ngầm.

 Mô hình hoá đường dây trên không, cáp ngầm tham khảo từ bài báo trên IEEE và đang vận hành trong lưới điện bao gồm: Đường dây thực tế 220kV Rạch giá-Trà nóc. Đường dây trên không có kết hợp với cáp ngầm 220kV Nhà bè – Tao đàn.  Khảo sát các quá trình quá độ khi xảy ra ngắn mạch trên đường dây truyền tải với các điều kiện ngắn mạch khác nhau. 7  Biến đổi wavelet các tín hiệu thu nhận được, kết hợp giải thuật lọc nhiễu để sau cùng tính toán vị trí ngắn mạch.

So sánh số liệu vị trí ngắn mạch đã tính toán được với bài báo đã tham khảo và đường dây truyền tải đang vận hành. Đánh giá toàn bộ luận văn, đề nghị hướng phát triển thêm cho đề tài.5- Điểm mới của luận văn  Biến đổi wavelet tĩnh tín hiệu điện áp thu được từ một đầu đường dây, để có được hệ số phân tích cần thiết, hệ số xấp xỉ và hệ số chi tiết.  Kết hợp giải thuật lọc nhiễu, dựa trên mối quan hệ tương quan giữa các hệ số chi tiết để áp dụng cho việc xác định vị trí ngắn mạch.  Xác định vị trí ngắn mạch đường dây trên không, kiểm tra so sánh với số liệu bài báo đã tham khảo và đường dây vận hành thực tế, cho kết quả như mong muốn.

 Xác định vị trí ngắn mạch đường dây trên không có kết hợp cáp ngầm, trong cả hai môi trường truyền sóng khác nhau.6- Giá trị thực tiễn của luận văn  Nghiên cứu việc sử dụng lý thuyết wavelet vào việc xác định vị trí ngắn mạch, thể hiện tính hiện đại của phương pháp, thuận tiện cho online.  Khả năng áp dụng vào thực tế có độ chính xác cao, giúp giảm chi phí giá thành vận hành như tìm kiếm sự cố nhanh, khắc phục và sửa chữa kịp thời, giảm thiểu được thời gian mất điện…  Mở ra một hướng mới về việc xác định vị trí ngắn mạch của đường dây trên không và cáp ngầm, ứng dụng vào thực tế trong hệ thống điện lớn hiện hành, có nhiều đường dây truyền tải. Giúp nâng cao khả năng quản lý và vận hành hệ thống điện được tốt hơn. 8 CHƯƠNG 2: GIỚI THIỆU VỀ PHƯƠNG PHÁP BIẾN ĐỔI WAVELET 2.1- Giới thiệu Phân tích wavelet là một phương pháp mới cho dù nền tảng toán học của nó đã có từ những lí thuyết của Joseph Fourier vào thế kỷ XIX.

Fourier đã đặt nền tảng với lí thuyết phân tích tần số mà ý nghĩa to lớn và quan trọng đã được chứng minh. Từ “Wavelet” lần đầu được sử dụng là vào năm 1909, trong một luận văn của Alfred Haar. Còn khái niệm wavelet được dùng cho các sách lý thuyết đưa ra bởi Jean Morlet và nhóm nghiên cứu Marseille thuộc Trung tâm Nghiên cứu Lý thuyết Vật lý tại Pháp. Phương pháp phân tích wavelet đã được phát triển chủ yếu bởi Y.Meyer và các đồng nghiệp của ông, những người đã phổ biến rộng rãi phương pháp này.

Thuật toán chính dựa vào các công trình trước đó của Stephane Mallat năm 1988.
