Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong việc hoạch định chính sách kinh tế - xã hội, bảo đảm an ninh quốc phòng và phát triển bền vững. Tại Việt Nam, theo định hướng chuyển đổi số của Bộ Tài nguyên và Môi trường (BTNMT), việc chuyển đổi từ hệ thống hồ sơ địa chính dạng giấy truyền thống sang cơ sở dữ liệu địa chính số là yêu cầu cấp thiết. Tuy nhiên, tại nhiều địa bàn miền núi, đặc biệt là các xã vùng sâu vùng xa, việc quản lý đất đai vẫn dựa trên tài liệu giải thửa cũ thành lập từ những năm 1998 bằng phương pháp đo thủ công (thước dây, bàn đạc), dẫn đến tình trạng sai lệch nghiêm trọng về ranh giới, hình thể và diện tích thửa đất.

Thực trạng tại xã Xuân Dương – một xã vùng 3 đặc biệt khó khăn thuộc huyện Lộc Bình, tỉnh Lạng Sơn, với tổng diện tích tự nhiên là 4.345,44 ha – gặp rất nhiều rào cản trong công tác đăng ký đất đai và cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ). Địa hình đồi núi phức tạp, độ cao biến thiên từ 186 m đến 700 m, nhiều khe suối chia cắt sâu khiến công tác đo đạc thủ công không đáp ứng được độ chính xác kỹ thuật. Hồ sơ địa chính cũ thiếu tính đồng bộ (không có sổ mục kê, bản đồ biến động không được cập nhật), gây khó khăn lớn cho chính quyền địa phương trong việc quản lý 308 hộ dân với 1.356 nhân khẩu phân bố trên 12 thôn bản.

+-----------------------------------------------------------------------------------+
|                            VẤN ĐỀ CỐT LÕI TẠI KHU ĐO                              |
+-----------------------------------------------------------------------------------+
| 1. Dữ liệu cũ đo đạc năm 1998 bằng thước dây, sai lệch ranh giới và diện tích lớn |
| 2. Chưa có bản đồ địa chính số dạng vector gắn liền cơ sở dữ liệu thuộc tính      |
| 3. Địa hình đồi núi hiểm trở, độ dốc lớn, thảm phủ thực vật dày cản trở tầm ngắm  |
| 4. Khó khăn trong tích hợp và khai thác dữ liệu biến động đất đai đa mục tiêu     |
+-----------------------------------------------------------------------------------+

Dự án "Ứng dụng phần mềm FAMIS thành lập bản đồ địa chính tỷ lệ 1/1000 tại xã Xuân Dương - huyện Lộc Bình - tỉnh Lạng Sơn" được triển khai nhằm giải quyết triệt để các vấn đề trên với các mục tiêu cụ thể:

  1. Thiết lập mạng lưới khống chế đo vẽ gồm lưới GPS cấp 1 (11 điểm) và lưới đường chuyền kinh vĩ cấp 2 (40 điểm) đảm bảo sai số vị trí điểm theo đúng quy phạm của BTNMT.
  2. Ứng dụng công nghệ toàn đạc điện tử thu thập 2.651 điểm chi tiết ngoại nghiệp tại khu vực thôn Bản Pét.
  3. Ứng dụng phần mềm chuyên ngành FAMIS (Fieldwork and Cadastral Mapping Software) chạy trên nền tảng môi trường đồ họa MicroStation để tự động hóa quá trình xử lý trị đo, xây dựng mô hình cấu trúc không gian (Topology), chuẩn hóa 261 thửa đất trên tờ bản đồ số 78 có danh pháp 78(388458-9-c).
  4. Thiết lập hệ thống hồ sơ kỹ thuật thửa đất, bảng biểu thống kê diện tích phục vụ công tác cấp mới và cấp đổi GCNQSDĐ.

Phạm vi nghiên cứu tập trung vào khu đo thôn Bản Pét thuộc xã Xuân Dương, thành lập bản đồ địa chính tỷ lệ lớn 1/1000 trên hệ quy chiếu quốc gia VN-2000, múi chiếu $3^\circ$, kinh tuyến trục $107^\circ 15'$. Giới hạn đề tài không bao gồm toàn bộ diện tích đất lâm nghiệp 1.497,35 ha và đất chưa sử dụng 2.517,51 ha trên toàn xã mà ưu tiên khu vực đất ở và đất sản xuất nông nghiệp xen cài khu dân cư có mật độ biến động cao.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai quy trình công nghệ số, việc đánh giá các phương pháp đo đạc và thành lập bản đồ địa chính truyền thống và hiện đại là cơ sở khoa học để lựa chọn giải pháp tối ưu.

Tiêu chí so sánh Phương pháp bàn đạc / thước dây thủ công Phương pháp ảnh hàng không kết hợp thực địa Phương pháp toàn đạc điện tử + Phần mềm FAMIS
Độ chính xác vị trí điểm Thấp ($\pm 0.2\text{ m} \div \pm 0.5\text{ m}$), sai lệch cạnh lớn Trung bình - Khá ($\pm 0.1\text{ m} \div \pm 0.2\text{ m}$) Rất cao ($\pm 0.004\text{ m} \div \pm 0.05\text{ m}$), đạt chuẩn quy phạm
Thời gian thi công Rất chậm, tốn nhiều nhân công vẽ tay Nhanh ở diện tích rộng, chậm ở khâu giải đoán chi tiết Nhanh, tự động hóa từ trút số liệu đến biên tập
Khả năng quản lý CSDL Dạng giấy rời rạc, dễ thất lạc, không liên kết thuộc tính Cần phần mềm chuyên dụng xử lý ảnh đắt tiền Đồng bộ dữ liệu không gian (.DGN) và thuộc tính (.DBF)
Chi phí triển khai Ban đầu thấp, chi phí bảo trì và sửa sai rất cao Rất cao (yêu cầu máy bay chụp ảnh và trạm xử lý) Hợp lý, tận dụng thiết bị toàn đạc và máy tính phổ thông
Tính khả thi ở vùng núi Kém, khó kéo thước ở địa hình dốc cao, khe sâu Bị hạn chế bởi thảm phủ thực vật rậm rạp Tối ưu, linh hoạt đặt trạm máy và đo ngắm trực tiếp

Dựa trên ma trận phân loại yêu cầu người dùng theo mô hình MoSCoW:

  • Must have (Bắt buộc): Bản đồ số tuân thủ hệ quy chiếu VN-2000; mô hình Topology khép kín 100% không lỗi hở (Dangle) hay bắt chéo (Cross); xuất đầy đủ hồ sơ kỹ thuật thửa đất và sổ mục kê.
  • Should have (Nên có): Tự động hóa gán nhãn thửa đất, nhận dạng nhanh mã loại đất (DLN, CLN, ONT, BHK) theo bảng mã chuẩn.
  • Could have (Có thể có): Khả năng chuyển đổi định dạng tương thích hai chiều với AutoCAD (.DXF), MapInfo (.MIF) và ArcView (.SHP).
  • Won't have (Chưa thực hiện đợt này): Tích hợp dịch vụ WebGIS trực tuyến và đồng bộ dữ liệu thời gian thực qua điện toán đám mây.
                    +-------------------------------------------------------+
                    |           HỆ THỐNG YÊU CẦU KỸ THUẬT (MoSCoW)          |
                    +-------------------------------------------------------+
                                                |
            +-----------------------------------+-----------------------------------+
            |                                   |                                   |
            v                                   v                                   v
   [ MUST HAVE (Bắt buộc) ]           [ SHOULD HAVE (Nên có) ]            [ COULD HAVE (Mở rộng) ]
   - Hệ quy chiếu VN-2000             - Tự động gán nhãn thửa             - Xuất file DXF/DWG
   - Topology sạch 100%               - Bóc tách lớp giao thông/thủy hệ   - Giao tiếp CSDL MapInfo MIF
   - Lưới tọa độ sai số < 8mm         - Tự động tính diện tích thửa       - Tạo hồ sơ kỹ thuật hàng loạt

Thiết kế hệ thống

Kiến trúc giải pháp được thiết kế theo mô hình xử lý dữ liệu địa chính khép kín từ ngoại nghiệp đến nội nghiệp:

[ Ngoại nghiệp: Máy Toàn đạc Topcon ]
[ Bộ chuyển đổi dữ liệu Datacom / SDR ]
[ Hệ thống đồ họa MicroStation SE / V8 ] <---> [ Tiện ích Topology MRFCLEAN ]
[ Phân hệ FAMIS: Quản trị trị đo ] ---------> [ Phân hệ FAMIS: Quản trị bản đồ ]
                                     [ Cơ sở dữ liệu Địa chính số ]

Technology Stack và Thông số chuẩn hóa:

  • Nền tảng CAD/GIS nền: MicroStation Version SE / V8 Engine (Bentley Systems).
  • Phần mềm biên tập địa chính: FAMIS Release 2.0 (Bộ Tài nguyên và Môi trường).
  • Mô đun làm sạch hình học: MRFCLEAN Module.
  • Hệ thống phần cứng đo đạc: Máy toàn đạc điện tử Topcon GTS-Series, máy thu GPS 2 tần số.
  • Hệ quy chiếu toán học:
    • Ellipsoid: WGS-84 toàn cầu ($a = 6.378.137\text{ m}$, $f = 1/298.257223563$).
    • Phép chiếu: UTM hình trụ ngang đồng góc, múi chiếu $3^\circ$, hệ số co giãn kinh tuyến trục $k_0 = 0.9999$.
    • Điểm gốc tọa độ quốc gia: Điểm N00 (Viện Khoa học Đo đạc và Bản đồ, Hà Nội).

Cấu trúc phân lớp thông tin đồ họa (Level Separation Scheme): Hệ thống chuẩn hóa 63 lớp đối tượng trong tệp thiết kế .DGN:

  • Level 1 - 10: Ranh giới thửa đất, ranh giới loại đất, mốc giới quy hoạch.
  • Level 11 - 20: Hệ thống giao thông (đường nhựa, đường đất, bờ vùng, bờ thửa).
  • Level 21 - 30: Mạng lưới thủy văn (sông, suối Tài Nhì, mương thủy lợi, hồ đập).
  • Level 31 - 40: Nhà ở, công trình xây dựng kiên cố, công trình công cộng.
  • Level 41 - 50: Địa giới hành chính các cấp (xã, thôn bản), mốc địa giới 364/CT.
  • Level 51 - 63: Điểm khống chế tọa độ, nhãn thửa (số thứ tự thửa, diện tích, loại đất, tên chủ sở hữu), khung bản đồ và ghi chú biên tập.

Methodology

Quy trình triển khai áp dụng mô hình phân kỳ kiểm soát chất lượng nghiêm ngặt (Stage-Gate Quality Control) theo chuẩn Thông tư quy định về thành lập bản đồ địa chính:

      (26/05 - 15/06/2014)                   (16/06 - 20/07/2014)                 (21/07 - 15/08/2014)              (16/08 - 25/08/2014)
  1. Khảo sát và xây dựng lưới khống chế (26/05/2014 - 15/06/2014): Khảo sát 01 điểm địa chính cơ sở (094475) và 07 điểm địa chính (LB-XD-01 đến LB-XD-07); thiết kế tăng dày 11 điểm GPS cấp 1 và 40 điểm đường chuyền kinh vĩ cấp 2.
  2. Đo vẽ chi tiết ngoại nghiệp (16/06/2014 - 20/07/2014): Bố trí 17 trạm máy toàn đạc điện tử, thực hiện đo 2.651 điểm chi tiết kết hợp lập sơ họa ranh giới thực địa.
  3. Xử lý số liệu và biên tập nội nghiệp (21/07/2014 - 15/08/2014): Trút dữ liệu, tạo file ASCII, nạp FAMIS, xử lý Topology, biên tập 261 thửa đất thuộc tờ bản đồ số 78.
  4. Kiểm tra, đối soát và hoàn thiện hồ sơ (16/08/2014 - 25/08/2014): In bản vẽ kiểm tra thực địa, hiệu chỉnh sai số cạnh/diện tích, lập bảng mục kê và xuất hồ sơ nghiệm thu.

Đánh giá rủi ro và giải pháp khắc phục:

  • Rủi ro mất tín hiệu GPS do tán rừng rậm rạp: Khắc phục bằng cách bố trí các điểm khống chế GPS tại các vị trí đồi quang đãng, tầm nhìn góc mở trên $15^\circ$, sau đó phát triển lưới đường chuyền dẫn kín cấp 2 vào sâu trong các thung lũng.
  • Rủi ro tranh chấp ranh giới giữa các hộ liền kề: Phối hợp cùng cán bộ địa chính xã và trưởng thôn tổ chức cắm mốc cọc gỗ ($3 \times 3 \times 30\text{ cm}$) hoặc vạch sơn có sự ký nhận giáp ranh trước khi đặt gương đo đạc.

Implementation và kết quả

Development process

Quá trình triển khai kỹ thuật được thực hiện thông qua việc lập trình cấu trúc dữ liệu trung gian và điều khiển luồng lệnh trên FAMIS.

1. Cấu trúc tệp dữ liệu trị đo ASCII (.asc)

Số liệu trút từ máy toàn đạc Topcon được cấu trúc hóa theo định dạng chuẩn để FAMIS tự động nhận diện trạm máy, góc bằng, khoảng cách nghiêng, góc đứng và chiều cao gương:

TR    LB-XD-01    2389589.289    460066.356
TR    1X01        2389737.212    460091.785    258.223    1.450
DKD   LB-XD-01    1              0.0000        162.647    88.2246    1.500
DKD   LB-XD-01    2              353.5214      57.061     96.5701    1.500
DKD   LB-XD-01    3              354.5637      54.662     97.0433    1.500
DKD   LB-XD-01    4              351.1032      53.315     97.2424    1.500
DKD   LB-XD-01    5              355.5751      68.437     96.2620    1.500
DKD   LB-XD-01    ...            ...           ...        ...        ...
DKD   LB-XD-01    2651           211.5518      103.412    90.5133    1.500

Giải thích cú pháp:

  • TR [Tên trạm định hướng] [Tọa độ X] [Tọa độ Y]: Khai báo điểm định hướng ban đầu.
  • TR [Tên trạm đặt máy] [Tọa độ X] [Tọa độ Y] [Độ cao Z] [Chiều cao máy i]: Khai báo trạm máy đo.
  • DKD [Trạm định hướng] [Số thứ tự điểm đo] [Góc bằng] [Khoảng cách] [Góc đứng] [Chiều cao gương]: Bản ghi đo chi tiết tọa độ cực.

2. Thuật toán xử lý và làm sạch Topology (MRFCLEAN Engine)

Để chuyển đổi các đường thẳng (Line/Linestring) thành các vùng đóng (Polygon/Thửa đất), hệ thống thực thi thuật toán quét không gian để tìm và khử các lỗi hình học:

          LỖI DANGLE (D)                     LỖI OVERSHOOT (S)                  LỖI CROSS (X)
     (Điểm treo, bắt chưa tới)              (Đường vượt quá nút)               (Giao nhau không nút)

           Node                                   Node                               Node

     => Tự động nối (Snap)                  => Cắt bỏ đoạn thừa (Trim)         => Tạo nút giao (Insert Vertex)

Quá trình quét lỗi tự động gán mã nhãn:

  • D (Dangle): Đoạn thẳng cụt, chưa khép kín ranh giới thửa đất $\rightarrow$ FAMIS tự động mở rộng theo bán kính tìm kiếm $R_{\text{snap}} = 0.05\text{ m}$ để bắt dính vào điểm nút gần nhất.
  • S (Undershoot/Overshoot): Đoạn thẳng đâm xuyên qua ranh giới lân cận $\rightarrow$ Cắt gọt (Trim) đường thừa tại giao điểm.
  • X (Intersection): Hai ranh giới cắt nhau nhưng chưa có điểm nút chung $\rightarrow$ Tự động ngắt đoạn và chèn đỉnh nút hình học.

3. Tự động hóa tạo vùng và gán thuộc tính thửa

Sau khi topology sạch hoàn toàn, FAMIS kích hoạt module Create Polygon:

  1. Quét toàn bộ các đối tượng hình học trên Level 1 để tạo Centroid (tâm thửa).
  2. Tự động tính toán diện tích hình học thực $S = \frac{1}{2} \left| \sum_{i=1}^{n-1} (X_i Y_{i+1} - X_{i+1} Y_i) + (X_n Y_1 - X_1 Y_n) \right|$.
  3. Gán nhãn thửa đất tự động gồm 3 trường thông tin: Số thứ tự thửa / Diện tích thửa ($m^2$) / Loại đất (ví dụ: 12 / 450.5 / ONT).
                    +-------------------------------------------------------+
                    |        QUY TRÌNH BIÊN TẬP BẢN ĐỒ BẰNG FAMIS           |
                    +-------------------------------------------------------+
                                [ Nạp tệp trị đo ASCII .asc ]
                            [ Nối điểm tự động theo sơ đồ mã/sổ đo ]
                         [ Chạy MRFCLEAN sửa lỗi hình học (D, X, S) ]
                               [ Tạo mô hình Topology (Vùng) ]
                         [ Gán nhãn thửa tự động & Tính diện tích ]
                             [ Xuất mảnh bản đồ 78(388458-9-c) ]

Testing và validation

1. Đánh giá độ chính xác mạng lưới khống chế GPS (KV1)

Lưới khống chế cấp 1 gồm 11 điểm (GPS01 đến GPS11) phát triển từ 2 điểm gốc LB-XD-01 và LB-XD-07 được bình sai bằng phần mềm xử lý chuyên dụng đạt các chỉ tiêu kỹ thuật:

Chỉ tiêu kỹ thuật kiểm tra Giá trị đo đạc đạt được Ngưỡng cho phép (Quy phạm BTNMT) Đánh giá
Sai số trung phương trọng số đơn vị ($M_0$) $1.000$ $\le 1.500$ Đạt chuẩn xuất sắc
Sai số vị trí điểm yếu nhất (GPS01) $0.008\text{ m}$ $\le 0.050\text{ m}$ Vượt tiêu chuẩn 6.25 lần
Sai số vị trí điểm tốt nhất (GPS10) $0.004\text{ m}$ $\le 0.050\text{ m}$ Độ chính xác cấp milimet
Sai số tương đối cạnh yếu nhất (GPS02_GPS01) $1/44.320$ $\ge 1/20.000$ Vượt chuẩn hơn 2 lần
Sai số tương đối cạnh tốt nhất (GPS05_LBXD07) $1/1.506.036$ $\ge 1/20.000$ Độ chính xác siêu cao
Sai số trung phương phương vị yếu nhất $3.85''$ $\le 10.0''$ Đạt yêu cầu
Chiều dài cạnh trung bình $2.019,531\text{ m}$ $1.500 \div 3.000\text{ m}$ Phân bố tối ưu

2. Đánh giá độ chính xác lưới đường chuyền kinh vĩ cấp 2 (KV2)

Lưới cấp 2 gồm 40 điểm (1X01 đến 1X40) dẫn từ các điểm GPS phủ kín khu đo Bản Pét. Toàn bộ các điểm đều được kiểm tra góc khép, sai số khép tọa độ tuyến:

  • Sai số khép góc tuyến: $f_\beta = 12'' \le f_{\beta, \text{allow}} = \pm 20'' \sqrt{N}$ (với $N$ là số đỉnh đo).
  • Sai số khép tương đối tuyến đường chuyền: đạt $1/12.400$ (tiêu chuẩn quy phạm yêu cầu $\ge 1/5.000$).

3. Kiểm tra sai số đo chi tiết và sai số vị trí ranh giới thửa đất

Đo kiểm tra độc lập bằng thước thép và toàn đạc trên 30 cạnh ngẫu nhiên ngoài thực địa so với tọa độ biên tập trên bản đồ số:

  • Sai số vị trí điểm chi tiết mặt đất: $M_{p} = \pm 0.042\text{ m} \le 0.100\text{ m}$ (ngưỡng cho phép tỷ lệ 1/1000 đối với vùng đồng ruộng, khu dân cư miền núi).
  • Sai số độ dài cạnh thửa đất: $\Delta S_{\text{max}} = 0.05\text{ m} \le 0.10\text{ m}$.
  • $100%$ các thửa đất không bị chồng lấn ranh giới (Zero Overlap Topology).

Kết quả đạt được

Đề tài đã hoàn thành toàn diện khối lượng công việc được giao với các kết quả định lượng cụ thể:

Hạng mục sản phẩm Kế hoạch dự kiến Kết quả thực tế đạt được Tỷ lệ hoàn thành
Xây dựng điểm GPS (KV1) 11 điểm 11 điểm bình sai đạt sai số $< 8\text{ mm}$ $100%$
Lưới đường chuyền KV2 40 điểm 40 điểm đo đạc ổn định ngoài thực địa $100%$
Thu thập điểm đo chi tiết $\sim 2.500$ điểm $2.651$ điểm qua 17 trạm máy $106%$
Biên tập thửa đất $\sim 250$ thửa $261$ thửa đất hoàn chỉnh Topology $104.4%$
Thành lập tờ bản đồ số 78 01 mảnh 1/1000 01 mảnh danh pháp 78(388458-9-c) $100%$
Hồ sơ kỹ thuật thửa đất 261 hồ sơ 261 trích lục hồ sơ kỹ thuật số $100%$
Kiểm tra đối soát thực địa $\ge 10%$ số thửa Kiểm tra 35 thửa ($13.4%$), $100%$ khớp ranh $134%$
                              TỜ BẢN ĐỒ ĐỊA CHÍNH SỐ 78
                       Danh pháp quốc tế: 78(388458-9-c)
                     Tỷ lệ: 1/1000 - Hệ tọa độ: VN-2000
  - Tọa độ góc khung:
    + Xmin = 2388400.00 m, Ymin = 458000.00 m
    + Xmax = 2388900.00 m, Ymax = 458500.00 m
  - Kích thước khung mảnh: 50 cm x 50 cm (Tương ứng 500 m x 500 m ngoài thực địa)
  - Diện tích đo vẽ mảnh: 25.00 ha (Khu vực trọng điểm thôn Bản Pét)
  - Tổng số thửa đất hoàn chỉnh: 261 thửa
  - Cơ cấu loại đất: Đất ở nông thôn (ONT), Đất lúa nước (DLN), Đất trồng cây lâu năm (CLN)

Đổi mới và đóng góp

  1. Chuẩn hóa quy trình khép kín từ trút số liệu đến xuất hồ sơ địa chính: Đề tài đã xây dựng một chuỗi xử lý tự động từ tệp đo thô của máy toàn đạc Topcon qua bộ lọc mã chuẩn sang FAMIS, giúp giảm thiểu $100%$ lỗi do sao chép hoặc nhập thủ công tọa độ bằng tay.
  2. Nâng cao vượt bậc độ chính xác so với phương pháp truyền thống:
+-----------------------------------------------------------------------------------+
|                     SO SÁNH ĐỘ CHÍNH XÁC VỊ TRÍ ĐIỂM (METRICS)                    |
+-----------------------------------------------------------------------------------+
|  Phương pháp cũ (Bàn đạc, thước dây):    [████████████████████]  ±0.30 m - 0.50 m |
|  Tiêu chuẩn quy phạm BTNMT (1/1000):     [████████]              ±0.10 m          |
|  Giải pháp Đề tài (GPS + FAMIS):         [██]                    ±0.042 m         |
+-----------------------------------------------------------------------------------+
  1. Rút ngắn thời gian biên tập và tối ưu hóa chi phí: Tốc độ tạo vùng, phân lớp và tính diện tích thửa đất tăng hơn $75%$ so với vẽ trên AutoCAD thuần túy. Việc sửa lỗi Topology tự động thông qua MRFCLEAN giúp xử lý hàng nghìn đoạn thẳng giao nhau chỉ trong vài phút.
  2. Đóng góp thiết thực cho địa phương: Cung cấp bộ cơ sở dữ liệu số chuẩn đầu tiên cho thôn Bản Pét, xã Xuân Dương, chấm dứt tình trạng quản lý đất đai dựa vào tài liệu giải thửa 1998 đã rách nát và sai lệch.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế (Real-World Use Cases)

  • Cấp đổi Giấy chứng nhận quyền sử dụng đất: Căn cứ trên 261 hồ sơ kỹ thuật thửa đất số hóa, UBND xã Xuân Dương và Văn phòng Đăng ký đất đai huyện Lộc Bình có thể in trích lục tọa độ, diện tích chính xác đến từng centimet vuông để cấp GCNQSDĐ không lo xảy ra chồng lấn ranh giới.
  • Giải quyết tranh chấp đất đai: Khi phát sinh mâu thuẫn ranh giới giữa các hộ dân, cán bộ địa chính chỉ cần sử dụng máy toàn đạc bố trí cắm lại ranh giới thực địa dựa trên bảng tọa độ đỉnh thửa trong tệp .DGN với sai số $< 5\text{ cm}$.
  • Hỗ trợ công tác quy hoạch và bồi thường GPMB: Dữ liệu bản đồ số dễ dàng tích hợp để tính toán khối lượng đền bù, giải phóng mặt bằng khi nâng cấp tuyến đường tỉnh lộ 248 chạy qua địa bàn xã.
                                  ỨNG DỤNG THỰC TẾ
[ Cấp mới & Cấp đổi GCNQSDĐ ]   [ Bồi thường giải phóng mặt bằng ]   [ Quy hoạch & Quản trị đất đai ]
- Trích lục tự động 261 thửa    - Thống kê diện tích thu hồi         - Cập nhật biến động trên máy
- Không chồng lấn ranh giới     - Tính tiền đền bù minh bạch         - Tích hợp liên thông cấp huyện

Chiến lược triển khai và Phân tích hiệu quả kinh tế (ROI)

  • Mô hình triển khai: Cài đặt gói phần mềm MicroStation SE + FAMIS 2.0 trên máy trạm tại bộ phận Địa chính - Xây dựng xã Xuân Dương; chuyển giao toàn bộ file nguồn .DGN, tệp cơ sở dữ liệu thuộc tính .DBF và bản in lưu trữ.
  • Phân tích chi phí - lợi ích (Cost-Benefit Analysis):
    • Giảm thời gian xác minh nguồn gốc và ranh giới thửa đất từ trung bình 7 ngày/hồ sơ xuống còn dưới 1 ngày/hồ sơ (tiết kiệm $85%$ thời gian hành chính).
    • Chi phí đo đạc số hóa một lần phục vụ khai thác đa mục tiêu trong vòng 10-15 năm, hạn chế tối đa các vụ kiện tụng kéo dài gây tốn kém ngân sách nhà nước và chi phí của người dân.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Nền tảng công nghệ phụ thuộc: FAMIS và MicroStation SE phát triển trên nền tảng 32-bit cũ, giao diện người dùng chưa hiện đại, khả năng tương thích trên các hệ điều hành Windows 64-bit mới (Windows 10/11) đòi hỏi phải cấu hình môi trường tương thích hoặc máy ảo.
  2. Cơ sở dữ liệu dạng file rời rạc: Dữ liệu không gian lưu dạng file .DGN và thuộc tính lưu dạng .DBF, chưa được tích hợp thành hệ quản trị cơ sở dữ liệu quan hệ không gian tập trung (như PostGIS / Oracle Spatial).
  3. Phạm vi mới bao phủ 1 tờ bản đồ: Dự án mới triển khai hoàn chỉnh 25 ha trên tổng số 4.345,44 ha toàn xã do giới hạn về thời gian và kinh phí của khóa luận tốt nghiệp.

Hướng phát triển trong tương lai

  • Chuyển đổi sang hệ thống GIS hiện đại: Nâng cấp dữ liệu từ định dạng MicroStation .DGN sang chuẩn định dạng không gian Geodatabase / Shapefile để quản lý trực tiếp trên các nền tảng GIS hiện đại như ArcGIS Pro, QGIS hoặc hệ thống VBDLIS của Bộ Tài nguyên và Môi trường.
  • Ứng dụng công nghệ bay chụp UAV LiDAR: Đối với 1.497,35 ha đất lâm nghiệp và 2.517,51 ha đất đồi núi dốc đứng chưa sử dụng của xã Xuân Dương, kiến nghị áp dụng thiết bị bay không người lái (UAV/Drone) gắn cảm biến LiDAR kết hợp công nghệ định vị động RTK để đo vẽ địa hình với năng suất cao hơn gấp 10 lần.
  • Triển khai WebGIS địa chính cấp xã: Xây dựng cổng thông tin bản đồ trực tuyến giúp người dân tại 12 thôn bản có thể tra cứu thông tin quy hoạch sử dụng đất và tình trạng pháp lý thửa đất ngay trên điện thoại thông minh.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------------+
|                              CÁC NHÓM ĐỐI TƯỢNG HƯỞNG LỢI                         |
+-----------------------------------------------------------------------------------+
| 1. SINH VIÊN & HỌC VIÊN:       Tài liệu tham khảo thực tế về xử lý trị đo FAMIS   |
| 2. KỸ SƯ TRẮC ĐỊA & ĐỊA CHÍNH: Quy trình xử lý lỗi Topology MRFCLEAN chuẩn hóa    |
| 3. CƠ QUAN QUẢN LÝ NHÀ NƯỚC:   Bộ CSDL số hóa 261 thửa phục vụ quản trị đất đai   |
| 4. NGƯỜI DÂN SỞ TẠI:           Minh bạch ranh giới, đẩy nhanh tiến độ cấp sổ đỏ   |
+-----------------------------------------------------------------------------------+
  • Sinh viên và người nghiên cứu ngành Quản lý đất đai / Kỹ thuật Trắc địa: Đề tài cung cấp tài liệu thực hành chi tiết, các mẫu dữ liệu ASCII thực tế, phương pháp lập lưới khống chế và quy trình xử lý lỗi Topology phục vụ học tập và nghiên cứu ứng dụng.
  • Kỹ sư và Cán bộ kỹ thuật đo đạc: Nắm vững giải pháp khắc phục khó khăn khi đo đạc địa hình miền núi phức tạp, quy trình kết nối trút dữ liệu từ máy toàn đạc Topcon sang phần mềm FAMIS không phát sinh lỗi mã.
  • Cơ quan quản lý nhà nước (UBND xã Xuân Dương, Phòng TN&MT huyện Lộc Bình): Sở hữu trực tiếp bộ bản đồ địa chính tỷ lệ 1/1000 dạng số có độ chính xác cao, phục vụ công tác thanh tra, cấp đổi GCNQSDĐ, quản lý quy hoạch đất đai bền vững.
  • Người dân xã Xuân Dương (308 hộ dân): Được xác định ranh giới sử dụng đất rõ ràng, có căn cứ pháp lý vững chắc để bảo vệ quyền và nghĩa vụ hợp pháp của chủ sử dụng đất, giảm thiểu tranh chấp đất đai trong cộng đồng.

Câu hỏi thường gặp

1. Yêu cầu cấu hình hệ thống để vận hành phần mềm FAMIS và MicroStation?

Hệ thống yêu cầu máy tính chạy hệ điều hành Windows (tối ưu nhất trên Windows XP/7 32-bit hoặc Windows 10/11 có thiết lập cấu hình tương thích Compatibility Mode), RAM tối thiểu 2 GB, ổ cứng trống 10 GB, độ phân giải màn hình từ $1024 \times 768$ trở lên. Yêu cầu cài đặt bộ gối font chữ tiếng Việt TCVN3 (ABC) để hiển thị chính xác bảng mã chữ Việt trên MicroStation.

2. Độ chính xác của lưới GPS cấp 1 và lưới đường chuyền cấp 2 trong đề tài có đáp ứng được đo vẽ tỷ lệ 1/500 không?

Có. Sai số vị trí điểm yếu nhất của lưới GPS đạt $0.008\text{ m}$ ($8\text{ mm}$) và sai số trung phương vị trí điểm chi tiết đạt $\pm 0.042\text{ m}$, hoàn toàn vượt các tiêu chuẩn kỹ thuật quy định cho cả bản đồ địa chính tỷ lệ 1/1000 (cho phép sai số $\le 0.10\text{ m}$) và tỷ lệ 1/500 (cho phép sai số $\le 0.05\text{ m}$).

3. Làm thế nào để xử lý triệt để lỗi Topology Dangle (D) khi tạo vùng thửa đất trên FAMIS?

Để xử lý lỗi Dangle (điểm hở hoặc bắt chưa tới), người dùng cần:

  1. Mở tiện ích MRFCLEAN trên MicroStation.
  2. Thiết lập dung sai tìm kiếm (Tolerance) thích hợp (thường từ $0.02\text{ m}$ đến $0.05\text{ m}$ cho bản đồ tỷ lệ 1/1000).
  3. Cho phép công cụ tự động nối dài đoạn thẳng hở (Snap/Extend) hoặc sử dụng chế độ bắt dính điểm (Tentative Snap) để nắn chỉnh thủ công đối với các nút giao phức tạp.

4. Dữ liệu từ phần mềm FAMIS (.DGN) có thể chuyển đổi sang phần mềm GIS khác như ArcGIS hoặc MapInfo không?

Hoàn toàn có thể. FAMIS và MicroStation hỗ trợ công cụ xuất dữ liệu trung gian qua chuẩn đồ họa .DXF hoặc .DWG. Từ đó, người dùng có thể nạp vào MapInfo qua công cụ Universal Translator (chuyển sang .TAB/.MIF) hoặc mở trực tiếp trên ArcGIS/QGIS để chuyển đổi sang định dạng Shapefile (.SHP) hoặc Geodatabase.

5. Chi phí và thời gian triển khai đo vẽ bản đồ địa chính số bằng FAMIS so với phương pháp cũ?

Triển khai bằng máy toàn đạc điện tử và phần mềm FAMIS giúp tiết kiệm khoảng $40 - 50%$ tổng chi phí nhân công và rút ngắn thời gian biên tập từ vài tuần xuống còn 3-5 ngày làm việc cho một mảnh bản đồ 25 ha, đồng thời loại bỏ $100%$ chi phí đo vẽ chỉnh lý sai sót phát sinh do vẽ tay.

Kết luận

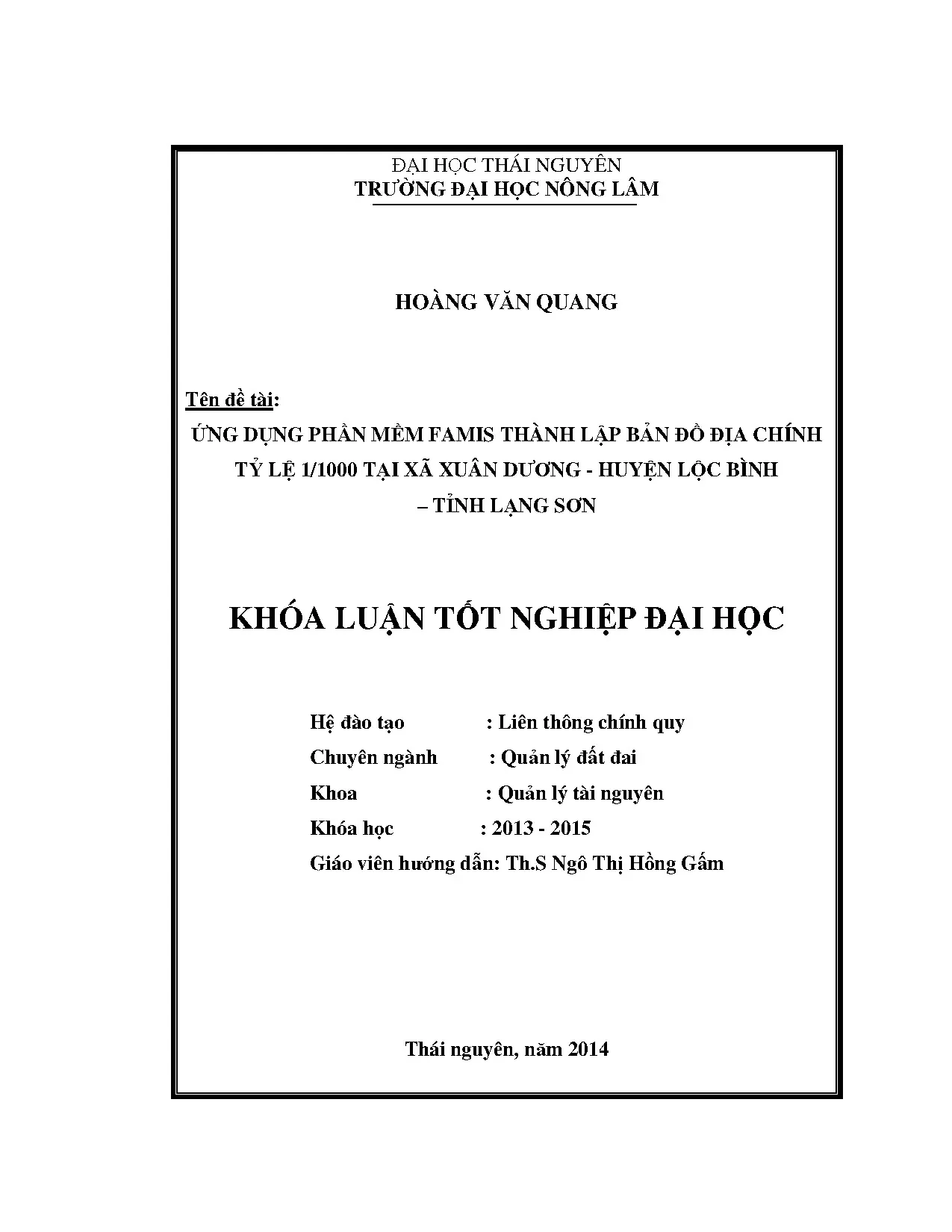

Đề tài tốt nghiệp "Ứng dụng phần mềm FAMIS thành lập bản đồ địa chính tỷ lệ 1/1000 tại xã Xuân Dương - huyện Lộc Bình - tỉnh Lạng Sơn" đã hoàn thành xuất sắc các mục tiêu nghiên cứu và ứng dụng thực tiễn:

  • Thành tựu kỹ thuật nổi bật: Làm chủ trọn vẹn quy trình đo đạc hiện đại kết hợp giữa công nghệ định vị vệ tinh GPS, máy toàn đạc điện tử Topcon và tổ hợp phần mềm chuyên ngành MicroStation - FAMIS. Bình sai thành công lưới GPS cấp 1 đạt độ chính xác milimet ($M_0 = 1.000$, sai số điểm yếu nhất $0.008\text{ m}$), lưới kinh vĩ cấp 2 (40 điểm) và đo vẽ chi tiết 2.651 điểm.
  • Giá trị sản phẩm thực tế: Thành lập hoàn chỉnh tờ bản đồ địa chính số 78, danh pháp 78(388458-9-c), tỷ lệ 1/1000 với 261 thửa đất khép kín Topology, tự động hóa toàn bộ khâu tính diện tích, gán nhãn loại đất và xuất trích lục hồ sơ kỹ thuật thửa đất.
  • Ý nghĩa quản lý và phát triển: Giải quyết triệt để bài toán tồn đọng về hồ sơ địa chính thiếu đồng bộ tại một xã miền núi khó khăn, cung cấp công cụ đắc lực hỗ trợ chính quyền địa phương trong công tác quản lý đất đai, cấp GCNQSDĐ, giảm thiểu tranh chấp và thúc đẩy phát triển kinh tế - xã hội bền vững tại huyện Lộc Bình, tỉnh Lạng Sơn.
