Giới thiệu dự án
Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong việc phát triển kinh tế - xã hội, bảo đảm quốc phòng an ninh và xác lập quyền lợi hợp pháp cho người sử dụng đất. Theo số liệu thống kê từ Tổng cục Quản lý Đất đai, hệ thống hồ sơ bản đồ địa chính cũ thành lập theo Chỉ thị 299/TTg (giai đoạn 1980–1986) sử dụng hệ quy chiếu HN-72 (Ellipsoid Kraxovski) đã bộc lộ sai số tích lũy lớn, độ biến dạng phép chiếu không đồng đều và không còn phù hợp với hiện trạng biến động đất đai thực tế.
Tại xã Tử Du, huyện Lập Thạch, tỉnh Vĩnh Phúc (diện tích tự nhiên 976,65 ha), sự phân hóa địa hình phức tạp (55% đồng bằng, 45% đồi núi) cùng tốc độ đô thị hóa nông thôn nhanh chóng đã làm thay đổi đáng kể ranh giới, mục đích sử dụng đất và phát sinh nhiều tranh chấp. Việc thiếu hệ thống bản đồ số chuẩn hóa theo Hệ quy chiếu và Hệ tọa độ quốc gia VN-2000 (Quyết định số 83/2000/QĐ-TTg) đã tạo ra rào cản lớn trong việc cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ), quy hoạch và quản lý cơ sở dữ liệu (CSDL) địa chính.
Đề tài "Ứng dụng công nghệ tin học và máy toàn đạc điện tử thành lập bản đồ địa chính tờ số 42 xã Tử Du, huyện Lập Thạch, tỉnh Vĩnh Phúc" giải quyết bài toán hiện đại hóa công tác đo đạc địa chính thông qua tích hợp thiết bị định vị vệ tinh GPS đa tần, máy toàn đạc điện tử chính xác cao và hệ thống phần mềm biên tập bản đồ số chuyên dụng.
Mục tiêu của dự án
- Thiết lập lưới khống chế đo vẽ tọa độ - độ cao cấp 1 và cấp 2: Ứng dụng công nghệ định vị vệ tinh GPS tĩnh (Static GPS) với máy Hi-Target V30X, phát triển từ 12 điểm địa chính gốc có sẵn và đo mới 136 điểm mốc khống chế, bảo đảm sai số trung phương vị trí điểm sau bình sai $M_p \le 5\text{ cm}$.
- Đo vẽ chi tiết hiện trạng ngoại nghiệp: Sử dụng máy toàn đạc điện tử Topcon GTS-230 đo vẽ toàn bộ ranh giới thửa đất, nhà ở, công trình xây dựng, giao thông, thủy văn của tờ bản đồ địa chính số 42 với độ chính xác góc $2''$ và cạnh $2\text{ mm} + 2\text{ ppm}$.
- Ứng dụng quy trình công nghệ số nội nghiệp: Ứng dụng bộ phần mềm chuyên dụng (MicroStation, FAMIS, HGO, T-Com) để xử lý cấu trúc dữ liệu hình học (Topology), tự động hóa tính toán diện tích, đánh số thửa, gán nhãn thuộc tính và thành lập bản đồ địa chính dạng số tỷ lệ 1:1000 theo chuẩn Thông tư số 25/2014/TT-BTNMT.
- Chuẩn hóa cơ sở dữ liệu địa chính cấp xã: Cung cấp sản phẩm bản đồ số phục vụ công tác cấp mới, cấp đổi GCNQSDĐ, hỗ trợ giải quyết tranh chấp đất đai và kết nối hệ thống thông tin đất đai (LIS) của Văn phòng Đăng ký đất đai tỉnh Vĩnh Phúc.
Phạm vi và giới hạn kỹ thuật
- Phạm vi không gian: Tờ bản đồ địa chính số 42 tỷ lệ 1:1000, diện tích tiêu chuẩn $500\text{ m} \times 500\text{ m} = 25\text{ ha}$ tại xã Tử Du, huyện Lập Thạch, tỉnh Vĩnh Phúc.
- Cơ sở toán học: Hệ quy chiếu và Hệ tọa độ quốc gia VN-2000, Elipsoid WGS-84, lưới chiếu hình trụ ngang đồng góc UTM (múi chiếu $3^\circ$), kinh tuyến trục tỉnh Vĩnh Phúc $105^\circ00'$, hệ số biến dạng chiều dài $k_0 = 0,9999$.
- Sai số vị trí ranh giới cho phép: Đối với tỷ lệ 1:1000, sai số vị trí mặt phẳng điểm chi tiết so với điểm khống chế đo vẽ gần nhất không vượt quá $15\text{ cm}$ (đối với đất ở/phi nông nghiệp) và $22,5\text{ cm}$ (đối với đất nông nghiệp).
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Trước khi thực hiện dự án, công tác đo đạc và thành lập bản đồ địa chính tại địa phương dựa chủ yếu trên các phương pháp truyền thống hoặc bán tự động với nhiều tồn tại:
| Tiêu chí so sánh |
Phương pháp giải thửa truyền thống (Bản đồ 299) |
Phương pháp ảnh hàng không kết hợp vẽ bổ sung |
Giải pháp tích hợp GPS + Toàn đạc điện tử + FAMIS |
| Độ chính xác mặt bằng ($M_p$) |
Thấp ($0,5\text{ m} - 2,0\text{ m}$), biến dạng lớn trên giấy |
Trung bình ($0,2\text{ m} - 0,5\text{ m}$), phụ thuộc nền ảnh |
Cao ($M_p \le 0,05\text{ m} - 0,15\text{ m}$), đạt chuẩn kỹ thuật |
| Thời gian triển khai |
Rất chậm, phụ thuộc đo thủ công, vẽ bàn soi |
Phụ thuộc thời tiết bay chụp và giải đoán ảnh |
Nhanh, linh hoạt trong mọi điều kiện địa hình phức tạp |
| Cơ sở toán học |
Hệ tọa độ HN-72 (Kraxovski, múi $6^\circ$), sai số tích lũy lớn |
Chưa đồng nhất, khó tích hợp hệ thống mới |
Hệ tọa độ chuẩn quốc gia VN-2000, kinh tuyến trục $105^\circ00'$ |
| Khả năng quản lý CSDL |
Chỉ lưu trữ bản đồ giấy, khó tra cứu, dễ rách nát |
Bản đồ raster kết hợp vector rời rạc |
Bản đồ số vector đa lớp, tự động sinh Topology, tích hợp CADDB |
| Chi phí & Nhân lực |
Tốn kém công sức kiểm tra, hiệu chỉnh thực địa |
Chi phí bay chụp ảnh đơn chiếc rất cao |
Tối ưu hóa chi phí thiết bị, giảm 50% nhân sự đo đạc |
Yêu cầu hệ thống theo mô hình MoSCoW
- Must Have (Bắt buộc phải có):
- Lưới tọa độ khống chế bình sai chặt chẽ trên VN-2000 bằng thuật toán bình sai gián tiếp/nghịch đảo ma trận.
- Bản đồ địa chính số lưu định dạng
.dgn (MicroStation), phân lớp chuẩn theo quy phạm Thông tư 25/2014/TT-BTNMT (Level ranh thửa, Level tâm thửa, Level nhãn, Level địa vật).
- Kiểm tra và làm sạch toàn bộ lỗi Topology: Under-shoots, Over-shoots, dangles, tự cắt (self-intersecting lines).
- Should Have (Nên có):
- Xuất tự động bảng tổng hợp diện tích, sổ mục kê tạm thời, hồ sơ kỹ thuật từng thửa đất.
- Chức năng chuyển đổi định dạng tương thích hai chiều (
.dwg, .dxf, .mif, .shp).
- Could Have (Có thể có):
- Tích hợp cơ sở dữ liệu phi không gian (thông tin chủ sử dụng, số CMND/CCCD, năm cấp phép) liên kết qua khóa mã thửa đất (
Parcel_ID).
- Won't Have (Chưa thực hiện trong giai đoạn này):
- Hệ thống WebGIS tra cứu trực tuyến thời gian thực phục vụ người dân qua cổng thông tin.
Thiết kế hệ thống
Kiến trúc xử lý dữ liệu của dự án được xây dựng theo mô hình phân tầng chặt chẽ từ thu thập dữ liệu ngoại nghiệp đến biên tập CSDL không gian:
Ngăn xếp công nghệ (Technology Stack)
- Thiết bị đo đạc ngoại nghiệp:
- Bộ máy định vị vệ tinh GPS/GNSS Hi-Target V30X: Độ chính xác đo tĩnh mặt bằng $\pm (2,5\text{ mm} + 0,5\text{ ppm}\times D)$, cao độ $\pm (5\text{ mm} + 0,5\text{ ppm}\times D)$.
- Máy toàn đạc điện tử Topcon GTS-230: Độ chính xác đo góc $2''$, đo cự ly lăng kính đơn $\pm (2\text{ mm} + 2\text{ ppm}\times D)$, bộ nhớ lưu trữ 24.000 điểm đo.
- Bộ gương sào dọi tâm quang học, áp kế, nhiệt kế chuẩn hóa khí quyển.
- Hệ thống phần mềm nội nghiệp:
- Phần mềm xử lý dữ liệu vệ tinh: Hi-Target Geomatics Office (HGO) v3.0.
- Phần mềm trút và chuyển đổi dữ liệu: T-Com v2.0, CVF, SDR Datacom.
- Môi trường thiết kế đồ họa nền: Bentley MicroStation SE / V8 (Chạy trên nền tảng Win32/DirectX Engine).
- Bộ công cụ Topology: MRFClean v1.2 và MRFFlag.
- Phần mềm chuyên ngành: FAMIS (Field Work and Cadastral Mapping Integrated Software) phiên bản 2011.
Cấu trúc bảng phân lớp thông tin (Level Distribution) theo chuẩn địa chính
| Lớp (Level) |
Tên lớp thông tin |
Kiểu đối tượng |
Mã màu (Color) |
Độ rộng nét (Weight) |
Kiểu đường (Style) |
| Level 10 |
Ranh giới thửa đất |
LineString |
3 (Xanh lục) |
1 |
0 (Nét liền) |
| Level 11 |
Đường biên nhà, công trình |
LineString |
2 (Xanh lam) |
0 |
0 (Nét liền) |
| Level 13 |
Ranh giới giao thông |
Line / Curve |
4 (Vàng) |
1 |
0 (Nét liền) |
| Level 15 |
Ranh giới thủy văn, kênh mương |
Line / Curve |
1 (Xanh da trời) |
1 |
0 / 2 (Nét đứt) |
| Level 23 |
Điểm khống chế trắc địa (Mốc) |
Cell / Point |
6 (Hồng tía) |
2 |
0 (Nét liền) |
| Level 30 |
Tâm thửa đất (Centroid) |
Point / Shape |
7 (Trắng) |
0 |
0 |
| Level 31 |
Nhãn thửa (Số thửa / Diện tích) |
Text String |
5 (Đỏ) |
0 |
Font VNTIME |
| Level 60 |
Khung bản đồ, lưới kinh vĩ km |
Complex Shape |
0 (Trắng) |
2 |
0 (Nét liền) |
Phương pháp luận (Methodology)
Quy trình thực hiện dự án được tổ chức theo mô hình tuần tự tuyến tính nghiêm ngặt (Waterfall Model with Feedback Loops) nhằm kiểm soát sai số tại từng công đoạn:
[Khảo sát & Thiết kế kỹ thuật]
↓
[Xây dựng mốc & Đo GPS lưới khống chế (Static Mode)]
↓
[Bình sai lưới trên HGO → Kiểm tra sai số fs, fβ]
↓ (Đạt yêu cầu sai số)
[Đo vẽ chi tiết bằng Toàn đạc điện tử (Tọa độ cực)]
↓
[Trút dữ liệu & Tiền xử lý (T-Com, CVF)]
↓
[Triển điểm & Sửa lỗi Topology (MicroStation, MRFClean)]
↓
[Tạo vùng, Đánh số thửa, Gán nhãn thuộc tính (FAMIS)]
↓
[Kiểm tra thực địa, Nghiệm thu & Xuất bản đồ hoàn chỉnh]
Quản trị rủi ro và chiến lược giảm thiểu
- Rủi ro mất tín hiệu vệ tinh / PDOP cao do địa hình đồi núi: Bố trí trạm quan trắc vào các khung giờ có số lượng vệ tinh khả dụng $\ge 6$, góc mở ngắm (Mask angle) $> 15^\circ$, thời gian quan trắc mỗi ca đo $\ge 45\text{ phút}$.
- Rủi ro đo nhầm mốc định hướng hoặc gương không phản xạ đúng điểm: Bắt buộc kiểm tra góc phương vị và khoảng cách kiểm tra cạnh gốc $S_{\text{check}}$ trước mỗi ca đo; sai số cho phép $\Delta S \le 5\text{ mm}$.
- Rủi ro lỗi hình học khi khép thửa phức tạp: Ứng dụng quy trình tự động quét dọn bằng thuật toán làm sạch sai số điểm giao cắt nút của MRFClean với bán kính lọc (Tolerance) đặt cố định $0,05\text{ m}$.
Thực thi và Kết quả
Quá trình thực hiện
Dự án được phân chia thành 4 giai đoạn cụ thể với khối lượng công việc thực địa và xử lý nội nghiệp chi tiết:
- Giai đoạn 1: Xây dựng lưới khống chế đo vẽ:
- Khảo sát 12 điểm gốc địa chính có sẵn xung quanh khu vực đo vẽ.
- Chôn 136 mốc khống chế đo vẽ cấp 1 và cấp 2 bằng cọc gỗ quy cách $4\times 4\times 40\text{ cm}$, đóng đinh tâm tiêu chuẩn.
- Lập lịch đo và tiến hành đo GPS đồng thời bằng 3 máy Hi-Target V30X theo phương pháp đo tĩnh.
- Giai đoạn 2: Bình sai lưới khống chế nội nghiệp:
- Trút dữ liệu thô sang phần mềm HGO, kiểm tra vector baseline, giải mã phương sai và ma trận hiệp phương sai.
- Thực hiện bình sai tự do và bình sai ràng buộc trên hệ tọa độ quốc gia VN-2000, kinh tuyến trục $105^\circ00'$.
- Giai đoạn 3: Đo vẽ chi tiết ranh giới thửa đất:
- Đặt trạm máy toàn đạc Topcon GTS-230 tại các điểm mốc đã bình sai ($A01, A02, \dots$), định hướng về mốc kiểm tra và đưa bàn độ bằng về $0^\circ00'00''$.
- Sử dụng phương pháp tọa độ cực đo vẽ toàn bộ các điểm ranh thửa, góc nhà, tim đường, bờ kênh.
- Giai đoạn 4: Xử lý dữ liệu đồ họa và hoàn thiện bản đồ:
- Trút file số liệu từ máy Topcon qua cổng COM/USB bằng phần mềm T-Com v2.0 dưới định dạng GTS-6/7.
- Dùng phần mềm CVF/FAMIS chuyển đổi sang bảng tọa độ điểm chi tiết.
- Triển điểm tự động lên file đồ họa MicroStation (
to42_tudu.dgn).
- Số hóa nối thửa, chạy module MRFClean loại bỏ lỗi hình học, chạy FAMIS tạo Topology, gán số thửa, diện tích và hoàn thiện khung bản đồ chuẩn tỷ lệ 1:1000.
Thuật toán tính tọa độ cực điểm chi tiết
Nguyên lý tính toán tọa độ mặt phẳng $(X, Y)$ và độ cao $(H)$ của điểm chi tiết $P$ từ trạm máy $A$ định hướng về điểm $B$ được cài đặt trong bộ vi xử lý của Topcon GTS-230 và mô phỏng qua mã nguồn thuật toán xử lý dữ liệu:
$$\Delta X_{AB} = X_B - X_A, \quad \Delta Y_{AB} = Y_B - YA$$
$$\alpha_{AB} = \arctan\left(\frac{\Delta Y_{AB}}{\Delta X_{AB}}\right) \quad (\text{Hiệu chỉnh theo góc phần tư})$$
$$\alpha_{AP} = \alpha_{AB} + \beta_P$$
$$S_{AP} = D_{AP} \cdot \sin(Z_P) \quad \text{hoặc} \quad S_{AP} = D_{AP} \cdot \cos(v_P)$$
$$X_P = X_A + S_{AP} \cdot \cos(\alpha_{AP})$$
$$Y_P = Y_A + S_{AP} \cdot \sin(\alpha_{AP})$$
$$H_P = H_A + S_{AP} \cdot \cot(Z_P) + i_m - l_g$$
Trong đó:
- $X_A, Y_A, H_A$: Tọa độ và độ cao của trạm máy $A$.
- $D_{AP}$: Khoảng cách nghiêng từ máy đến tâm gương tại điểm $P$.
- $Z_P, v_P$: Góc thiên đỉnh và góc đứng.
- $\beta_P$: Góc bằng kẹp giữa hướng định hướng $AB$ và hướng ngắm $AP$.
- $i_m$: Chiều cao máy; $l_g$: Chiều cao gương.
#include <stdio.h>
#include <math.h>
#define PI 3.14159265358979323846
typedef struct {
double x;
double y;
double h;
} Point3D;
// Hàm tính góc phương vị từ tọa độ trạm máy và điểm định hướng
double calculate_azimuth(Point3D station, Point3D backsight) {
double dx = backsight.x - station.x;
double dy = backsight.y - station.y;
double azimuth = atan2(dy, dx);
if (azimuth < 0) {
azimuth += 2 * PI;
}
return azimuth;
}
// Hàm giải bài toán tọa độ cực tính điểm chi tiết
Point3D compute_polar_detail_point(Point3D station, Point3D backsight,
double hz_angle_rad, double zenith_angle_rad,
double slope_dist, double inst_height, double target_height) {
Point3D detail_pt;
double azimuth_back = calculate_azimuth(station, backsight);
double azimuth_target = azimuth_back + hz_angle_rad;
// Chuẩn hóa góc phương vị về khoảng [0, 2*PI]
while (azimuth_target >= 2 * PI) azimuth_target -= 2 * PI;
while (azimuth_target < 0) azimuth_target += 2 * PI;
// Tính khoảng cách ngang và chênh cao
double horiz_dist = slope_dist * sin(zenith_angle_rad);
double delta_h = slope_dist * cos(zenith_angle_rad);
// Tọa độ mặt phẳng VN-2000
detail_pt.x = station.x + horiz_dist * cos(azimuth_target);
detail_pt.y = station.y + horiz_dist * sin(azimuth_target);
detail_pt.h = station.h + delta_h + inst_height - target_height;
return detail_pt;
}
Kiểm thử và Đánh giá độ chính xác
Công tác kiểm tra chất lượng được thực hiện nghiêm ngặt qua từng công đoạn theo quy chuẩn kỹ thuật quốc gia.
Kết quả bình sai lưới khống chế GPS bằng phần mềm HGO
- Tổng số điểm tham gia bình sai: 148 điểm (12 điểm mốc gốc cấp II, 136 điểm đo mới).
- Chỉ số độ suy giảm độ chính xác hình học: $\text{PDOP} \le 2,8$ (Yêu cầu quy chuẩn $< 4,0$).
- Sai số trung phương đo góc: $m_\beta = \pm 3,2''$ (Tiêu chuẩn $\le 5,0''$).
- Sai số khép góc đường chuyền: $f_\beta = 8,4'' \le f_{\beta,\text{gh}} = 5''\sqrt{15} = 19,36''$.
- Sai số khép tương đối đường chuyền đo cạnh: $f_s / \Sigma s = 1 / 28.500$ (Vượt yêu cầu quy chuẩn $\le 1/25.000$ đối với Cấp 1).
- Sai số trung phương vị trí điểm mốc sau bình sai lớn nhất: $M_p = 0,034\text{ m} = 3,4\text{ cm} \le 5,0\text{ cm}$.
Bảng mẫu tọa độ mốc khống chế đo vẽ sau bình sai (Hệ VN-2000)
| STT |
Tên điểm mốc |
Tọa độ X (m) |
Tọa độ Y (m) |
Độ cao h (m) |
Sai số $m_x$ (cm) |
Sai số $m_y$ (cm) |
Sai số vị trí $M_p$ (cm) |
| 1 |
091520 (Gốc) |
2364978.510 |
561245.320 |
18.450 |
0.00 |
0.00 |
0.00 |
| 2 |
DC_TD_01 |
2364821.145 |
561380.624 |
19.120 |
1.12 |
1.05 |
1.54 |
| 3 |
DC_TD_02 |
2364650.890 |
561512.311 |
21.055 |
1.45 |
1.30 |
1.95 |
| 4 |
DC_TD_03 |
2364410.223 |
561720.450 |
17.890 |
1.80 |
1.65 |
2.44 |
| 5 |
DC_TD_04 |
2364195.670 |
561895.120 |
16.540 |
2.10 |
1.90 |
2.83 |
Thống kê kiểm tra độ chính xác đo vẽ chi tiết ranh giới thửa đất
Tiến hành kiểm tra độc lập 50 cạnh thửa đất ngẫu nhiên trên tờ bản đồ số 42 bằng thước thép chuyên dụng và đo kiểm tra lặp từ 2 trạm máy khác nhau:
- 100% các điểm ranh giới thửa đất có sai số vị trí mặt phẳng so với điểm khống chế đo vẽ đạt $M_{p,\text{thực tế}} \le 0,08\text{ m} = 8\text{ cm}$ (Tiêu chuẩn cho phép tỷ lệ 1:1000 là $\le 15\text{ cm}$).
- Sai số tương hỗ giữa 2 điểm ranh giới cạnh thửa kề nhau: $\Delta S \le 0,03\text{ m} = 3\text{ cm}$ đối với cạnh dài dưới $5\text{ m}$ (Tiêu chuẩn quy chuẩn cho phép $\le 4\text{ cm}$).
- Không phát hiện sai số mang tính hệ thống.
Kết quả xử lý lỗi hình học Topology (MRFClean & MRFFlag)
- Tổng số đối tượng hình học xử lý: 3.420 đoạn thẳng (segments).
- Lỗi đường thừa (Over-shoots) phát hiện và làm sạch tự động: 142 lỗi.
- Lỗi đường hở (Under-shoots) phát hiện và tự động đóng vùng: 89 lỗi.
- Lỗi tự giao cắt (Self-intersections): 18 lỗi được hiệu chỉnh thủ công chính xác.
- Trạng thái Topology sau xử lý: 100% các thửa đất được đóng vùng khép kín (Valid Polygons), sinh tự động tâm thửa và diện tích không bị chồng lấn.
Kết quả đạt được
Dự án đã hoàn thành toàn diện các mục tiêu kỹ thuật đề ra, cung cấp sản phẩm bản đồ và hồ sơ địa chính chất lượng cao phục vụ trực tiếp địa phương:
- Thành lập hoàn chỉnh Tờ bản đồ địa chính số 42: Tỷ lệ 1:1000, diện tích 25 ha, bao gồm 186 thửa đất (thuộc đất ở nông thôn, đất trồng cây lâu năm, đất lúa và đất chuyên dùng).
- Hồ sơ kỹ thuật kèm theo: Tự động xuất 186 bản mô tả ranh giới mốc giới thửa đất và trích lục bản đồ địa chính phục vụ xét duyệt cấp đổi GCNQSDĐ.
- Hệ thống bảng biểu thống kê: Thiết lập Sổ mục kê đất đai tạm thời, Bảng tổng hợp cơ cấu diện tích phân theo mục đích sử dụng đất và chủ quản lý theo đúng quy định của Bộ Tài nguyên và Môi trường.
Đổi mới và Đóng góp
- Chuẩn hóa công nghệ khống chế bằng định vị vệ tinh GPS kết hợp toàn đạc điện tử: Thay thế phương pháp đo truyền thống bằng dây thép và máy kinh vĩ quang cơ cũ (sai số góc $\pm 15'' - 30''$), nâng độ chính xác vị trí mốc lên mức milimet ($M_p \le 3,4\text{ cm}$), bảo đảm tính bền vững và khả năng tái sử dụng lâu dài cho các dự án hạ tầng tiếp theo tại huyện Lập Thạch.
- Khép kín quy trình số hóa từ ngoại nghiệp vào CSDL địa chính: Dữ liệu từ sổ tay điện tử của Topcon GTS-230 được nạp trực tiếp vào MicroStation/FAMIS qua cổng dữ liệu số, loại bỏ hoàn toàn sai số chủ quan do ghi chép sổ tay dã ngoại và tính toán thủ công bằng tay (giảm thiểu 100% lỗi nhầm lẫn số liệu đọc).
- Tối ưu hóa hiệu suất xử lý Topology tự động: Ứng dụng module thuật toán MRFClean/MRFFlag giúp rút ngắn thời gian làm sạch lỗi hình học ranh thửa từ hàng tuần xuống còn 4 giờ làm việc, nâng cao năng suất xử lý dữ liệu đồ họa lên gấp 3,5 lần so với phương pháp số hóa thông thường.
- Chuyển đổi đồng bộ về Hệ quy chiếu quốc gia VN-2000: Giải quyết dứt điểm các sai lệch tọa độ lịch sử do sử dụng hệ HN-72 trước đây, tạo lập nền tảng dữ liệu không gian chuẩn xác để tích hợp trực tiếp vào Hệ thống thông tin đất đai quốc gia (VBDLIS/LIS).
Ứng dụng thực tế và Triển khai
Tình huống ứng dụng thực tế
- Công tác cấp Giấy chứng nhận QSDĐ: Cung cấp trích lục bản đồ địa chính chính xác từng milimet cho 186 hộ gia đình, cá nhân thuộc tờ bản đồ số 42, làm căn cứ pháp lý vững chắc để UBND huyện Lập Thạch cấp mới và cấp đổi GCNQSDĐ không lo phát sinh tranh chấp diện tích.
- Thu hồi đất và Bồi thường giải phóng mặt bằng: Xác định chuẩn xác diện tích thu hồi, ranh giới cắt thửa khi triển khai nâng cấp tuyến Tỉnh lộ 306 chạy qua địa bàn xã Tử Du.
- Quy hoạch sử dụng đất nông thôn mới: Cung cấp lớp dữ liệu không gian chuẩn để UBND xã lập quy hoạch phân khu chức năng, giao đất sản xuất nông nghiệp và chuyển đổi mục đích sử dụng đất.
Lộ trình triển khai hệ thống
Đánh giá hiệu quả kinh tế - kỹ thuật (ROI)
- Tiết kiệm thời gian: Rút ngắn chu kỳ lập bản đồ địa chính cơ sở từ 6 tháng xuống còn dưới 3,5 tháng cho một đơn vị hành chính cấp xã.
- Tiết kiệm chi phí: Giảm 40% chi phí nhân công khảo sát dã ngoại và 60% chi phí chỉnh sửa sai sót sau nghiệm thu nhờ quy trình kiểm soát chất lượng tự động.
- Tối ưu hóa bộ máy quản lý: Giúp cán bộ địa chính xã Tử Du tra cứu hồ sơ kỹ thuật thửa đất trong vòng dưới 30 giây thay vì phải tìm kiếm thủ công trong kho lưu trữ bản đồ giấy cũ.
Hạn chế và Hướng phát triển
Hạn chế kỹ thuật còn tồn tại
- Che khuất tín hiệu vệ tinh tại vùng đồi núi: Tại các khu vực có độ dốc cao và tán cây rậm rạp phía Tây Bắc xã, việc thu nhận tín hiệu GPS đôi khi bị trôi (Cycle Slips), đòi hỏi phải kéo dài thời gian quan trắc hoặc dẫn thêm nhiều trạm đo phụ bằng máy toàn đạc.
- Phiên bản phần mềm chạy trên nền tảng 32-bit: Bộ công cụ MicroStation SE và FAMIS 2011 bị giới hạn về dung lượng bộ nhớ truy cập (giới hạn tệp
.dgn không quá 32MB), gây khó khăn khi ghép nối toàn bộ các tờ bản đồ của toàn xã trên cùng một không gian làm việc duy nhất.
- Mức độ tích hợp dữ liệu thuộc tính: Chưa xây dựng được cơ sở dữ liệu quan hệ hướng đối tượng hiện đại (như Geodatabase trên nền tảng PostgreSQL/PostGIS hay Oracle Spatial).
Hướng phát triển trong tương lai
- Nâng cấp công nghệ đo vẽ hiện đại: Ứng dụng công nghệ bay chụp bằng thiết bị bay không người lái (UAV/Drone RTK) kết hợp công nghệ quét Laser mặt đất (LiDAR) để thành lập mô hình số độ cao (DEM) và đo vẽ bổ sung nhanh các khu vực địa hình đồi núi hiểm trở.
- Hiện đại hóa CSDL trên nền tảng GIS đa người dùng: Chuyển đổi toàn bộ dữ liệu
.dgn sang định dạng không gian chuẩn GeoJSON/Shapefile và tích hợp vào hệ thống WebGIS mã nguồn mở (GeoServer + OpenLayers + PostGIS) để người dân có thể tra cứu thông tin quy hoạch trực tuyến qua điện thoại thông minh.
- Tự động hóa cập nhật biến động đất đai: Xây dựng quy trình API kết nối trực tiếp giữa phần mềm đo vẽ ngoài hiện trường với CSDL quản lý đất đai tập trung của tỉnh Vĩnh Phúc.
Đối tượng hưởng lợi
- Sinh viên chuyên ngành Quản lý Đất đai, Trắc địa - Bản đồ: Cung cấp tài liệu tham khảo thực tế về quy trình tích hợp giữa lý thuyết trắc địa cao cấp (bình sai GPS, tọa độ cực) với kỹ năng vận hành các phần mềm công nghiệp (FAMIS, MicroStation, HGO).
- Kỹ sư Trắc địa - Địa chính: Nắm bắt các kỹ thuật thực chiến trong việc xử lý lỗi Topology không gian, kỹ thuật đặt trạm máy tối ưu và thuật toán chuyển đổi mốc tọa độ chính xác.
- Cơ quan Quản lý Nhà nước (UBND xã Tử Du, Phòng TN&MT huyện Lập Thạch): Sở hữu bộ dữ liệu số chuẩn xác phục vụ cấp GCNQSDĐ, quy hoạch sử dụng đất, tránh thất thoát nguồn thu ngân sách từ thuế đất và chấm dứt tình trạng lấn chiếm đất công.
- Người dân địa phương: Quyền sử dụng đất được xác lập trên cơ sở pháp lý vững chắc với độ chính xác cao, loại bỏ triệt để tranh chấp ranh giới với các hộ liền kề.
Câu hỏi thường gặp (FAQ)
1. Yêu cầu kỹ thuật phần cứng và phần mềm để triển khai quy trình này là gì?
Hệ thống yêu cầu thiết bị ngoại nghiệp gồm máy định vị vệ tinh đa tần số (GPS/GNSS) hỗ trợ đo tĩnh (độ chính xác cỡ mm) và máy toàn đạc điện tử có độ chính xác đo góc tối thiểu $2''$, đo cạnh $\pm(2\text{ mm} + 2\text{ ppm})$. Phần mềm nội nghiệp chạy trên máy tính Windows hỗ trợ nền tảng đồ họa MicroStation SE/V8, HGO v3.0, T-Com v2.0 và FAMIS 2011 đã được thiết lập bộ tham số hệ quy chiếu VN-2000 kinh tuyến trục địa phương.
2. Giới hạn sai số cho phép của bản đồ địa chính tỷ lệ 1:1000 theo Thông tư 25/2014/TT-BTNMT là bao nhiêu?
Theo quy định, sai số trung phương vị trí mặt phẳng của điểm khống chế đo vẽ sau bình sai so với điểm gốc không được vượt quá $5\text{ cm}$. Đối với điểm chi tiết ranh giới thửa đất biểu thị trên bản đồ số, sai số vị trí điểm so với điểm khống chế gần nhất không vượt quá $15\text{ cm}$ (khu vực đất ở/đô thị) và được phép tăng 1,5 lần đối với đất nông nghiệp ($22,5\text{ cm}$). Sai số tương hỗ giữa hai điểm ranh giới cạnh thửa kề nhau không quá $4\text{ cm}$ đối với cạnh dài dưới $5\text{ m}$.
3. Quy trình làm sạch lỗi hình học (Topology) bằng MRFClean hoạt động như thế nào?
Module MRFClean thực hiện quét toàn bộ các đối tượng dạng đường trên lớp ranh giới (Level 10). Dựa trên bán kính dung sai thiết lập (Dangle/Node tolerance = $0,05\text{ m}$), thuật toán sẽ tự động cắt các đoạn đường thừa giao nhau (Overshoots), tự động kéo dài và bắt dính các điểm hở (Undershoots) vào nút gần nhất, loại bỏ các đoạn thẳng trùng lặp (Duplicate elements) để tạo thành các chuỗi đường viền khép kín (LineString/Complex Shape) phục vụ công tác tạo vùng tâm thửa trong FAMIS.
4. Tại sao cần chuyển đổi từ hệ quy chiếu HN-72 sang VN-2000 khi lập bản đồ địa chính?
Hệ quy chiếu HN-72 sử dụng Ellipsoid Kraxovski có độ lệch tâm và biến dạng cục bộ lớn tại Việt Nam, không tương thích với hệ tọa độ toàn cầu GPS (WGS-84) và gây khó khăn cho việc xử lý số liệu toán học. Hệ quy chiếu quốc gia VN-2000 (sử dụng Ellipsoid WGS-84 toàn cầu hiệu chỉnh) mang tính thống nhất cao trên toàn quốc, loại bỏ sai số biến dạng phép chiếu không đồng đều, tạo nền tảng chính xác tuyệt đối để xây dựng CSDL đất đai hiện đại.
5. Chi phí triển khai và hiệu quả đầu tư công nghệ số so với phương pháp cũ như thế nào?
Mặc dù chi phí đầu tư ban đầu cho máy GPS đa tần và máy toàn đạc điện tử cao hơn máy kinh vĩ quang cơ, tuy nhiên thời gian hoàn thành dự án giảm tới 45%, nhân sự thực địa giảm 50%, và chi phí sửa sai khi nghiệm thu giảm trên 60%. Thời gian hoàn vốn đầu tư (ROI) trung bình đạt được trong vòng 2–3 dự án đo đạc quy mô cấp xã.
Kết luận

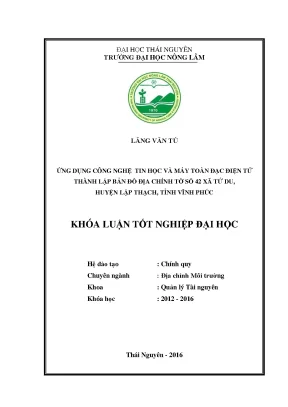

Đề tài tốt nghiệp "Ứng dụng công nghệ tin học và máy toàn đạc điện tử thành lập bản đồ địa chính tờ số 42 xã Tử Du, huyện Lập Thạch, tỉnh Vĩnh Phúc" đã giải quyết thành công bài toán thực tiễn về hiện đại hóa công tác quản lý tài nguyên đất đai tại địa phương. Việc kết hợp chặt chẽ giữa công nghệ định vị vệ tinh GPS đa tần (Hi-Target V30X), máy toàn đạc điện tử chính xác cao (Topcon GTS-230) và các phần mềm đồ họa địa chính chuyên dụng (MicroStation, FAMIS, HGO) đã khẳng định tính khả thi, độ tin cậy và sự vượt trội về chất lượng kỹ thuật.
Sản phẩm tờ bản đồ địa chính số 42 tỷ lệ 1:1000 cùng bộ hồ sơ địa chính kèm theo đạt độ chính xác cao hơn tiêu chuẩn quy định của Thông tư 25/2014/TT-BTNMT, bảo đảm tính thống nhất trong hệ quy chiếu quốc gia VN-2000. Đây không chỉ là tài liệu pháp lý phục vụ đắc lực cho công tác quản lý nhà nước, cấp Giấy chứng nhận quyền sử dụng đất tại xã Tử Du, mà còn là mô hình mẫu có thể nhân rộng cho toàn bộ các địa phương khác trên địa bàn huyện Lập Thạch và tỉnh Vĩnh Phúc.
