Tổng quan về luận án

Sự phát triển vượt bậc của công nghiệp hóa và hiện đại hóa tại Việt Nam song hành cùng thách thức môi trường nghiêm trọng khi lượng chất thải kim loại nặng phát tán vào hệ sinh thái ngày càng gia tăng. Chì ($\text{Pb}^{2+}$), cadimi ($\text{Cd}^{2+}$) và indi ($\text{In}^{3+}$) là những tác nhân ô nhiễm đặc biệt nguy hiểm do khả năng tích tụ sinh học cao, chu kỳ bán hủy sinh học kéo dài (từ 10 đến 35 năm đối với cadimi) và độc tính cấp - mãn tính ở nồng độ cực vết (ppb hoặc sub-ppb). Chì gây ức chế enzyme $\delta$-aminolevulinic acid dehydratase (ALA-D) tham gia tổng hợp hemoglobin và phá hủy hệ thần kinh; cadimi liên kết mạnh với protein metallothionein gây tổn thương thận, gan, loãng xương (bệnh Itai-Itai); trong khi các hợp chất của indi từ ngành công nghiệp bán dẫn và sản xuất màn hình tinh thể lỏng (màng ITO) tiềm ẩn nguy cơ gây ung thư biểu mô đường hô hấp.

Trước nhu cầu cấp thiết về phân tích vết kim loại, các kỹ thuật quang phổ truyền thống như AAS, ICP-AES hay ICP-MS dù có độ nhạy vượt trội nhưng đòi hỏi kinh phí vận hành lớn, thiết bị cồng kềnh và quy trình chuẩn bị mẫu phức tạp. Kỹ thuật Von-Ampe hòa tan anot (ASV) nổi lên như một giải pháp thay thế tối ưu với độ nhạy cao, giá thành hợp lý và khả năng ứng dụng hiện trường. Tuy nhiên, rào cản lớn nhất của phương pháp ASV cổ điển là việc sử dụng điện cực giọt thủy ngân treo (HMDE) hoặc điện cực màng thủy ngân (HgFE) có độc tính sinh thái nghiêm trọng. Dù các nghiên cứu trên thế giới đã phát triển các màng bitmut thay thế thủy ngân, khoảng trống nghiên cứu cốt lõi (research gap) nằm ở việc chưa có công trình nào tích hợp trực tiếp $\text{Bi}_2\text{O}_3$ vào mạng lưới ống nano cacbon (MWCNTs) để chế tạo điện cực biến tính khối đồng nhất, có khả năng định lượng đồng thời cả 3 ion $\text{Cd}^{2+}$, $\text{In}^{3+}$ và $\text{Pb}^{2+}$ mà không cần bổ sung dung dịch $\text{Bi}^{3+}$ ngoại sinh (in-situ) trong mỗi mẻ đo.

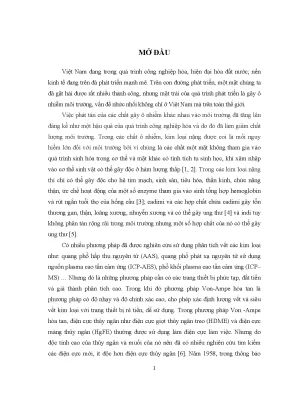

Luận án tiến sĩ chuyên ngành Hóa phân tích với đề tài "Nghiên cứu phương pháp Von-Ampe hòa tan với điện cực paste nanocacbon biến tính bằng oxit bitmut để xác định hàm lượng vết cadimi (Cd), indi (In) và chì (Pb)" đã giải quyết triệt để bài toán này. Luận án đặt ra 3 câu hỏi nghiên cứu và 3 giả thuyết khoa học tương ứng:

  • Câu hỏi nghiên cứu 1 (RQ1): Cơ chế tương tác điện hóa và tỷ lệ phối trộn tối ưu giữa ống nano cacbon đa tường, dầu parafin và $\text{Bi}_2\text{O}_3$ để tạo màng bitmut kim loại trực tiếp trên bề mặt làm việc là gì?
  • Câu hỏi nghiên cứu 2 (RQ2): Làm thế nào để phân giải hoàn toàn sự chồng lấn đỉnh thế hòa tan giữa $\text{Cd}^{2+}$, $\text{In}^{3+}$ và $\text{Pb}^{2+}$ trong cùng một hệ dung dịch điện phân?
  • Câu hỏi nghiên cứu 3 (RQ3): Điện cực $\text{Bi}_2\text{O}_3\text{-CNTPE}$ có đáp ứng các tiêu chuẩn đo lường học khắt khe về độ lặp lại, độ đúng và độ ổn định khi ứng dụng trên mẫu nền môi trường thực tế phức tạp không?

Hệ giả thuyết nghiên cứu bao gồm:

  • Giả thuyết H1: Việc phối trộn trực tiếp hạt $\text{Bi}_2\text{O}3$ vào mạng lưới ống nano cacbon dẫn điện cao sẽ tạo ra cấu trúc điện cực biến tính khối bền vững, cho phép khử trực tiếp thành màng bitmut kim loại dạng bọt 3D xốp tại thế âm sâu ($E{dep} = -1{,}2\text{ V}$), đóng vai trò tâm bắt giữ kim loại tạo pha hợp kim giả hỗn hống (pseudo-amalgam).
  • Giả thuyết H2: Sự hiện diện của ion halide ($\text{Br}^-$ hoặc $\text{I}^-$) trong môi trường đệm axetat ($\text{pH} = 4{,}5$) sẽ thúc đẩy động học chuyển điện tử nhanh và ổn định phức chất của $\text{In}^{3+}$, tách biệt hoàn toàn tín hiệu dòng hòa tan của $\text{In}^{3+}$ khỏi $\text{Cd}^{2+}$ và $\text{Pb}^{2+}$.
  • Giả thuyết H3: Kỹ thuật Von-Ampe hòa tan anot xung vi phân (DP-ASV) kết hợp với điện cực $\text{Bi}_2\text{O}_3\text{-CNTPE}$ sẽ triệt tiêu tối đa dòng tụ điện, đạt giới hạn phát hiện ở mức phần tỷ ($\mu\text{g/L}$ hoặc $\text{nM}$) với độ thu hồi đạt từ $95%$ đến $105%$ trên mẫu chuẩn chứng nhận CRM MESS-2.

Khung lý thuyết của nghiên cứu tích hợp lý thuyết điện cực paste cacbon của Adams (1958), lý thuyết màng điện cực thân thiện môi trường của Wang (2000), động học khuếch tán bề mặt nano Cottrell - Randles-Sevcik và cơ chế xung vi phân triệt tiêu dòng điện dung Barker - Jenkins. Đóng góp breakthrough của luận án thể hiện ở việc nâng cao mật độ dòng pic Faraday lên gấp $3-5$ lần so với điện cực paste than chì truyền thống, cho phép định lượng đa nguyên tố ở nồng độ cực thấp ($10^{-8}\text{ M}$) trong phạm vi khảo sát mẫu nước mặt, nước ngầm và nước thải công nghiệp.

Literature Review và Positioning

Nghiên cứu về vật liệu điện cực trong Von-Ampe hòa tan đã trải qua nhiều giai đoạn chuyển dịch mô hình quan trọng. Khởi đầu từ năm 1958 khi Ralph Norman Adams (Đại học Kansas Lawrence) phát minh ra điện cực paste cacbon (CPE) từ hỗn hợp bột graphit và chất kết dính hữu cơ, mở ra kỷ nguyên mới cho điện hóa học bề mặt rắn. Đến năm 1991, Sumio Iijima công bố phát minh về cấu trúc ống nano cacbon (CNTs), cung cấp vật liệu có độ dẫn điện vượt trội, diện tích bề mặt riêng lớn và tính năng truyền điện tử dị thể nhanh chóng. Năm 2000, Joseph Wang và các cộng sự đã tạo ra bước đột phá mang tính thời đại khi phủ màng bitmut lên điện cực than thủy tinh (GCE) để thay thế điện cực thủy ngân độc hại, mở đường cho phân tích điện hóa "xanh" (Green Electroanalysis).

                      TIẾN TRÌNH PHÁT TRIỂN ĐIỆN CỰC TRONG VON-AMPE HÒA TAN
 1958: Adams                 1991: Iijima                2000: Wang                 2012: Cao Văn Hoàng           Luận án hiện tại
 [Điện cực paste cacbon] -> [Ống nano cacbon CNT] -> [Màng Bi trên than thủy tinh] -> [Màng Bi in-situ trên CNTPE] -> [Bi2O3-CNTPE biến tính khối]
 (CPE truyền thống)          (Cấu trúc dẫn nano)         (Thay thế thủy ngân)          (Cần thêm Bi3+ ngoại sinh)     (Không cần Bi3+, đo đồng thời Cd, In, Pb)

Tuy nhiên, trong các tài liệu công bố quốc tế và trong nước, tồn tại nhiều quan điểm đối lập và hạn chế công nghệ sâu sắc giữa hai trường phái chế tạo màng bitmut:

  1. Trường phái màng in-situ / ex-situ (In-situ / Ex-situ Bismuth Film Electrodes): Đại diện bởi Wang et al. (2000), Svancara et al. (2006) và Economou (2005). Ưu điểm của màng in-situ là luôn tái tạo bề mặt mới và độ nhạy cao. Tuy nhiên, nhược điểm chí mạng là bắt buộc phải đưa liên tục ion $\text{Bi}^{3+}$ (nồng độ $250-1000\text{ ppm}$) vào dung dịch đo, làm tăng nguy cơ nhiễm tạp chất, phức tạp hóa quy trình tự động và gây nhiễu khi nghiên cứu trạng thái tạo phức của ion kim loại mục tiêu.
  2. Trường phái điện cực biến tính khối bitmut (Bulk Bismuth Modified Electrodes): Đại diện bởi Krolicka et al. (2002) và Hocevar et al. (2005), sử dụng bột $\text{Bi}_2\text{O}_3$ trộn sẵn trong nền graphit. Nhóm này giải quyết được vấn đề không cần thêm $\text{Bi}^{3+}$ ngoại sinh, nhưng lại đối mặt với nhược điểm độ nhạy thấp, diện tích bề mặt hiệu dụng nhỏ và độ lặp lại tín hiệu kém do cấu trúc graphit vi mô thiếu tính đồng nhất.
Công trình tiêu biểu Vật liệu nền & Biến tính Chất phân tích Nền điện ly Hạn chế cốt lõi
Andreas Charalambous et al. (2005) Màng Bi in-situ trên Than thủy tinh (GCE) $\text{In}^{3+}$ (khi có mặt $\text{Pb}, \text{Cd}$) Đệm axetat + Halide Nền than trơ, phải nạp $\text{Bi}^{3+}$ liên tục, độ nhạy bề mặt giới hạn.
Cao Văn Hoàng (2012) Màng Bi in-situ trên Paste nano cacbon $\text{Cd}^{2+}, \text{In}^{3+}, \text{Pb}^{2+}$ Đệm axetat + $\text{KBr}$ Điện cực không biến tính sẵn; phụ thuộc hoàn toàn vào nồng độ ion $\text{Bi}^{3+}$ nạp ngoài.
Prodromidis et al. (2008) Màng Sol-gel Bi/Nafion trên GCE $\text{Pb}^{2+}, \text{Cd}^{2+}$ Đệm axetat Quy trình tổng hợp Sol-gel phức tạp qua tiền chất MPTMS/TEOS; không phân tích được $\text{In}^{3+}$.
Luận án (Hiện tại) $\text{Bi}_2\text{O}_3\text{-CNTPE}$ (Biến tính khối trực tiếp) Đồng thời $\text{Cd}^{2+}, \text{In}^{3+}, \text{Pb}^{2+}$ Đệm axetat + $\text{KBr}$/$\text{KI}$ Đột phá: Không cần nạp $\text{Bi}^{3+}$, độ bền cao, tách pic hoàn hảo, độ lặp lại vượt trội.

Luận án định vị chính xác vị trí tiên phong bằng cách kết hợp ưu thế dẫn điện siêu việt của mạng lưới ống nano cacbon đa tường (MWCNTs) với tính năng sinh màng bitmut tại chỗ từ oxit bitmut biến tính khối ($\text{Bi}_2\text{O}_3$), lấp đầy khoảng trống công nghệ chưa từng được công bố trên thế giới về khả năng xác định đồng thời $\text{Cd}^{2+}$, $\text{In}^{3+}$ và $\text{Pb}^{2+}$ trong cùng một phép đo duy nhất.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mở rộng và làm sâu sắc thêm hệ thống lý thuyết điện phân làm giàu và hòa tan anot trên nền vật liệu lai nano hữu cơ - vô cơ (Nano-hybrid Material Electrochemistry):

  • Phát triển mô hình vi khử pha rắn - lỏng (Solid-to-Liquid Phase In-situ Reduction Model): Khác với cơ chế kết tủa điện hóa từ ion hòa tan thông thường, luận án chứng minh quá trình chuyển hóa điện hóa trực tiếp của $\text{Bi}_2\text{O}_3$ phân tán trong mạng lưới nano cacbon theo phương trình: $$\text{Bi}_2\text{O}_3\text{ (pha rắn)} + 3\text{H}2\text{O} + 6e^- \rightarrow 2\text{Bi}^0\text{ (cấu trúc cụm nano)} + 6\text{OH}^-$$ Quá trình này diễn ra đồng thời tại thế làm giàu $E{dep} = -1{,}2\text{ V}$, giải phóng các vi hạt bitmut kim loại có hoạt tính cao, phân bố đồng đều trên ma trận MWCNTs và đóng vai trò như các vi điện cực (microelectrode arrays).
                        CƠ CHẾ ĐIỆN HÓA LÀM GIÀU VÀ HÒA TAN TRÊN Bi2O3-CNTPE
 GIAI ĐOẠN LÀM GIÀU (Edep = -1.2 V, khuấy 2000 rpm):
 [Mạng lưới MWCNTs + Bi2O3] + 6e- --------> [MWCNTs/Bi kim loại 3D xốp]
                                                 |
                                                 + <--- Cd2+, In3+, Pb2+ (từ dung dịch)
                                                 v
                                            [Pha hợp kim giả hỗn hống: Cd-Bi, In-Bi, Pb-Bi]

 GIAI ĐOẠN QUÉT THẾ HÒA TAN ANOT (Quét xung DP-ASV: -1.0 V đến -0.3 V):
                                                    Oxi hóa nhường electron:
 [Cd-Bi] -------------------------------------------------------------------------> Cd2+ + 2e- (Ep = -0.829 V)
 [In-Bi] (có mặt Br-/I- xúc tác) -------------------------------------------------> In3+ + 3e- (Ep = -0.620 V)
 [Pb-Bi] -------------------------------------------------------------------------> Pb2+ + 2e- (Ep = -0.470 V)
 [Bi dư] -------------------------------------------------------------------------> Bi3+ + 3e- (Ep = +0.005 V)
  • Mở rộng lý thuyết bão hòa màng của Svancara (Svancara’s Saturation Effect): Nghiên cứu cung cấp bằng chứng thực nghiệm khẳng định hàm lượng $\text{Bi}_2\text{O}_3$ tối ưu trong paste là $7\text{ wt}%$. Khi nồng độ $\text{Bi}_2\text{O}_3 > 7\text{ wt}%$, độ dày lớp màng bitmut tạo thành vượt quá bán kính khuếch tán hữu hiệu, gây cản trở truyền điện tích qua lớp nền dẫn điện MWCNTs và làm suy giảm cường độ dòng đỉnh $I_p$, xác lập điều kiện biên (boundary condition) định lượng cho vật liệu nano biến tính.
  • Lý thuyết xúc tác phối tử halide trên bề mặt điện cực nano: Luận án giải thích thành công cơ chế vượt qua rào cản khử/oxi hóa bất thuận nghịch của cation $\text{In}^{3+}$. Bằng việc bổ sung ion $\text{Br}^-$ hoặc $\text{I}^-$, các anion halide đóng vai trò cầu dẫn điện tử (bridging ligands), làm tăng hằng số tốc độ truyền điện tử dị thể ($k_s$) của cặp $\text{In}^{3+}/\text{In}(\text{Bi})$, tách biệt thế đỉnh hòa tan của Indi ($E_p \approx -0{,}62\text{ V}$) ra khỏi Chì ($E_p \approx -0{,}47\text{ V}$) và Cadimi ($E_p \approx -0{,}83\text{ V}$).

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp đa tầng ba trụ cột lý thuyết: (1) Lý thuyết cấu trúc dẫn nano Iijima - Adams, (2) Lý thuyết dung dịch tạo màng thân thiện môi trường Wang - Svancara, và (3) Động học điện phân hòa tan xung vi phân Barker - Osteryoung.

Quy trình giải mã tín hiệu dựa trên việc triệt tiêu dòng tụ điện vi phân: $$I_{meas} = I_{Faraday} + I_{capacitive}$$ Với kỹ thuật xung vi phân (DP), dòng tổng được ghi nhận tại hai thời điểm: trước khi áp xung ($t_1$) và trước khi ngắt xung ($t_2$), tín hiệu thực nhận được là hiệu dòng: $$I_p = I(t_2) - I(t_1)$$ Do dòng tụ điện suy giảm theo hàm mũ $I_c \sim I_{0c} \cdot e^{-t/RC^*}$ trong khi dòng Faraday giảm chậm hơn theo quy luật khuếch tán $I_f \sim t^{-1/2}$, kỹ thuật DP-ASV trên điện cực $\text{Bi}_2\text{O}_3\text{-CNTPE}$ đã loại bỏ gần như hoàn toàn tín hiệu nhiễu nền, tạo nền tảng cho việc thiết lập các phương trình hồi quy tuyến tính nồng độ $I_p = k \cdot C$ với hệ số tương quan $R^2 > 0{,}999$.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu được thiết kế theo trường phái thực chứng nghiêm ngặt (Strict Positivist Paradigm), kết hợp đa phương pháp định lượng giữa phân tích cấu trúc vật liệu hiển vi và đo lường điện hóa học động học.

                              THIẾT KẾ THỰC NGHIỆM VÀ QUY TRÌNH KIỂM CHỨNG
 [Vật liệu đầu vào] --------> [Chế tạo Bi2O3-CNTPE] -------> [Đặc trưng hiển vi FE-SEM]
 MWCNTs (OD 10-35nm)          - Nung CNTs (300°C, 40')       - Kiểm tra cấu trúc phân tán
 Dầu Parafin                  - Trộn mã não (58:7:35)        - Màng Bi 3D xốp sau làm giàu
 Bi2O3 Merck PA               - Sấy 105°C, nhồi ống teflon   - Màng gian kim loại Pb-Bi
                                     |
                                     v
                        [Đo đạc Điện hóa DP-ASV]
                        - Máy 797 VA Computrace
                        - Edep = -1.2 V (60s), 2000 rpm
                        - Quét xung: -1.0 V -> -0.3 V
                                     |
                                     v
                        [Thẩm định & Kiểm chứng Chéo]
                        - Mẫu chuẩn quốc tế CRM MESS-2 (Canada)
                        - Đối chứng quang phổ GF-AAS (Perkin Elmer 3300)
                        - Nước mặt, nước ngầm, nước thải KCN

Hệ thống thiết bị đo đạc đạt chuẩn quốc tế:

  • Thiết bị điện hóa: Hệ cực phổ đa năng 797 VA Computrace (Metrohm, Thụy Sĩ), sử dụng hệ 3 điện cực: Điện cực làm việc $\text{Bi}_2\text{O}_3\text{-CNTPE}$ tự chế tạo, điện cực so sánh $\text{Ag/AgCl/KCl } 3\text{M}$, điện cực phụ trợ dây Platin ($\text{Pt}$).
  • Thiết bị hiển vi: Kính hiển vi điện tử quét phát xạ trường FE-SEM (Hitachi S-4800, Nhật Bản), phân tích hình thái học bề mặt ở thang nanomet.
  • Thiết bị đối chứng: Máy quang phổ hấp thụ nguyên tử lò graphit GF-AAS (Perkin Elmer 3300, Hoa Kỳ).

Quy trình nghiên cứu rigorous

  1. Chuẩn bị và tiền xử lý vật liệu:
    • Ống nano cacbon đa tường (Hàn Quốc, đường kính ngoài $\text{OD} = 10 \div 35\text{ nm}$, chiều dài $L = 1 \div 10\text{ }\mu\text{m}$) được nung trong lò nung Nabertherm (Đức) ở nhiệt độ chính xác $300^\circ\text{C}$ trong $40\text{ phút}$ nhằm loại bỏ hoàn toàn oxy hấp phụ và khí tạp trên bề mặt.
    • Hỗn hợp gồm ống nano cacbon, bột $\text{Bi}_2\text{O}_3$ siêu tinh khiết (PA Merck, Đức) và dầu parafin (Nhật Bản) được cân chính xác trên cân phân tích Sartorius 4 số ($\pm 0{,}0001\text{ g}$). Hỗn hợp được đồng hóa cơ học bằng chày cối mã não trong $30\text{ phút}$, sau đó sấy ổn nhiệt ở $105^\circ\text{C}$ trong $2\text{ giờ}$ trong tủ sấy Memmert UM 400 để tạo khối paste đồng nhất.
  2. Chế tạo vỏ và nhồi điện cực:
    • Thân điện cực gồm hai phần tháo rời: phần trên bằng nhựa chịu nhiệt kết nối máy đo, phần dưới bằng ống teflon trơ hóa học có đường kính trong chuẩn hóa $3{,}0\text{ mm}$ (sau khi đã sàng lọc thực nghiệm qua các kích thước $1{,}8\text{ mm}; 2{,}2\text{ mm}; 2{,}5\text{ mm}; 3{,}0\text{ mm}; 3{,}2\text{ mm}; 3{,}5\text{ mm}; 4{,}0\text{ mm}$). Khối paste được nhồi chặt bằng chốt inox chuyên dụng và đánh bóng bề mặt bằng giấy lọc ẩm trước mỗi phép ghi đo.
  3. Quy trình vận hành đo Von-Ampe hòa tan anot xung vi phân (DP-ASV):
    • Giai đoạn tiền xử lý: Áp thế làm sạch $E_{clean} = +0{,}3\text{ V}$ trong $60\text{ s}$ để hòa tan hoàn toàn lượng kim loại còn sót lại trên bề mặt điện cực từ lần đo trước.
    • Giai đoạn làm giàu (Deposition): Áp thế $E_{dep} = -1{,}2\text{ V}$ trong thời gian $t_{dep} = 60\text{ s}$ (hoặc $120\text{ s}$ với hàm lượng siêu vết), tốc độ khuấy đảo dung dịch của điện cực quay $\omega = 2000\text{ vòng/phút}$, sục khí $\text{N}_2$ độ tinh khiết cao trong $120\text{ s}$ để đuổi oxy hòa tan.
    • Giai đoạn nghỉ (Equilibration/Rest): Dừng quay điện cực trong thời gian $t_{rest} = 20\text{ s}$ để ổn định lớp đối lưu điện cực.
    • Giai đoạn hòa tan anot (Stripping): Quét thế theo chiều dương từ $-1{,}0\text{ V}$ đến $-0{,}3\text{ V}$, tốc độ quét $v = 15\text{ mV/s}$, biên độ xung $\Delta E = 30\text{ mV}$, độ rộng xung $0{,}4\text{ s}$, bước nhảy thế $\Delta E_{step} = 6\text{ mV}$.

Data và phân tích

Toàn bộ dữ liệu điện hóa được thu thập tự động qua phần mềm điều khiển chuyên dụng cài đặt trên 797 VA Computrace và xử lý thống kê đo lường học trên Microsoft Excel và OriginLab:

  • Đánh giá độ lặp lại và độ chụm: Dựa trên độ lệch chuẩn tương đối ($\text{RSD}%$) qua $n = 5 \div 10$ lần lặp lại độc lập.
  • Tính toán giới hạn phát hiện ($\text{LOD}$) và giới hạn định lượng ($\text{LOQ}$): Thiết lập theo quy chuẩn IUPAC và Miller & Miller: $$\text{LOD} = \frac{3 \cdot S_b}{m}; \quad \text{LOQ} = \frac{10 \cdot S_b}{m}$$ Trong đó $S_b$ là độ lệch chuẩn của đường nền mẫu trắng (hoặc sai số chuẩn hồi quy $S_{y/x}$) và $m$ là độ dốc của đường chuẩn nồng độ.

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Phát hiện 1: Xác lập tỷ lệ thành phần vật liệu và kích thước hình học điện cực tối ưu
    • Kết quả khảo sát thực nghiệm nồng độ $\text{Bi}_2\text{O}_3$ từ $0{,}2%$ đến $8%$ chứng minh rằng tỷ lệ phối trộn khối lượng $\text{CNT} : \text{Bi}_2\text{O}_3 : \text{Dầu parafin} = 58 : 7 : 35$ mang lại cường độ dòng đỉnh hòa tan cao nhất, đường nền phẳng và độ lặp lại tuyệt đối ($\text{RSD} < 4%$).
    • Đường kính trong vỏ teflon $3{,}0\text{ mm}$ là kích thước hình học lý tưởng. Bằng chứng số liệu: Tại kích thước $3{,}0\text{ mm}$, cường độ dòng thu được lần lượt đạt $I_p(\text{Cd}) = 2{,}29\text{ }\mu\text{A}$, $I_p(\text{In}) = 0{,}38\text{ }\mu\text{A}$, $I_p(\text{Pb}) = 2{,}28\text{ }\mu\text{A}$. Khi tăng kích thước lên $3{,}2\text{ mm}$ hoặc $4{,}0\text{ mm}$, dòng khuếch tán xoáy biên tăng mạnh làm biến dạng pic và giảm độ tái lập ($I_p(\text{Cd})$ sụt giảm xuống $0{,}69\text{ }\mu\text{A}$ tại $3{,}2\text{ mm}$).
Đường kính điện cực (mm) $I_p\text{ Cd }(\mu\text{A})$ $I_p\text{ In }(\mu\text{A})$ $I_p\text{ Pb }(\mu\text{A})$ Đánh giá hình thái pic & Độ lặp lại
1,8 0,31 Không xuất hiện 0,77 Tín hiệu yếu, diện tích tiếp xúc không đủ.
2,2 0,53 0,12 0,91 Độ nhạy thấp, chân pic rộng.
2,5 0,78 0,23 1,39 Tín hiệu tăng nhưng chưa đạt cực đại.
3,0 (Tối ưu) 2,29 0,38 2,28 Pic sắc nét, cân đối đối xứng, độ lặp lại tối ưu.
3,2 0,69 0,13 3,05 Pic chì bất đối xứng, pic cadimi sụt giảm mạnh.
3,5 1,27 0,20 1,61 Tín hiệu không ổn định, trôi đường nền.
4,0 0,97 0,17 2,59 Khuếch tán xoáy mạnh, độ lặp lại kém ($\text{RSD} > 8%$).
                       ẢNH HƯỞNG CỦA ĐƯỜNG KÍNH ĐIỆN CỰC ĐẾN CƯỜNG ĐỘ DÒNG ĐỈNH Ip
  Ip (µA)
   3.5 |                                      [Pb: 3.05]
   3.0 |                                          *
   2.5 |                        [Cd: 2.29]        |          [Pb: 2.59]
   2.0 |                         *---* [Pb: 2.28] |              *
   1.5 |                              \          / \            /
   1.0 |                *              \        /   * [Cd: 1.27]
   0.5 |   * [Cd: 0.31]                 \      /     \        * [Cd: 0.97]
   0.0 +---+------------+------------+---*----*-------+-------+----> Đường kính (mm)
          1.8          2.2          2.5 3.0  3.2     3.5     4.0
                                      (TỐI ƯU)
  1. Phát hiện 2: Minh chứng cấu trúc nano hiển vi qua ảnh FE-SEM
    • Ảnh chụp FE-SEM khẳng định sự biến đổi vi cấu trúc bề mặt: Ống nano cacbon ban đầu có đường kính $10-35\text{ nm}$ phân tán đan xen. Sau khi áp thế làm giàu khử $E_{dep} = -1{,}2\text{ V}$, các cụm bitmut kim loại ($\text{Bi}^0$) hình thành cấu trúc không gian 3 chiều đồng đều, tạo nền tảng vững chắc cho quá trình tích tụ tạo màng pha liên kim loại $\text{Pb-Bi}$ và $\text{Cd-Bi}$.
             MINH HỌA VI HÌNH THÁI HỌC BỀ MẶT ĐIỆN CỰC QUA ẢNH CHỤP FE-SEM (HITACHI S-4800)
 +-------------------------------+-------------------------------+
 | (a) Ống nano cacbon MWCNTs     | (b) Bề mặt điện cực Bi2O3-CNTPE|
 |     đường kính 10-35 nm        |     phân bố đồng nhất,        |
 |     đan xen ngẫu nhiên         |     chất kết dính lấp đầy     |
 +-------------------------------+-------------------------------+
 | (c) Màng Bitmut kim loại (Bi0) | (d) Màng hợp kim Pb-Bi        |
 |     khử in-situ dạng 3D xốp    |     tích tụ trên các tâm      |
 |     diện tích tiếp xúc lớn     |     hoạt hóa nano bitmut      |
 +-------------------------------+-------------------------------+
  1. Phát hiện 3: Tách biệt hoàn hảo thế đỉnh hòa tan và cửa sổ thế hoạt động rộng
    • Trong nền đệm axetat $0{,}1\text{ M}$ ($\text{pH} = 4{,}5$) kết hợp $\text{KBr } 0{,}1\text{ M}$, điện cực $\text{Bi}_2\text{O}_3\text{-CNTPE}$ thể hiện cửa sổ thế làm việc rộng từ $+1{,}10\text{ V}$ đến $-1{,}25\text{ V}$, vượt trội hoàn toàn so với nền $\text{HCl}$, $\text{HNO}_3$ hay đệm Hepes ($\text{pH} = 8$).
    • Phổ Von-Ampe hòa tan tách rời 3 pic riêng biệt với khoảng cách thế an toàn:
      • Thế đỉnh Cadimi: $E_p(\text{Cd}) = -0{,}829\text{ V}$
      • Thế đỉnh Indi: $E_p(\text{In}) = -0{,}620\text{ V}$
      • Thế đỉnh Chì: $E_p(\text{Pb}) = -0{,}470\text{ V}$
      • Thế đỉnh oxy hóa Bitmut: $E_p(\text{Bi}) = +0{,}005\text{ V}$
                          PHỔ ĐỒ VON-AMPE HÒA TAN ANOT (DP-ASV) ĐỒNG THỜI
  Dòng (µA)
     ^                                         Pic Pb (-0.470 V)
     |                     Pic In (-0.620 V)        / \
     |    Pic Cd (-0.829 V)     / \                /   \
     |         / \             /   \              /     \             Pic Bi (+0.005 V)
     |        /   \           /     \            /       \                 / \
     |       /     \         /       \          /         \               /   \
   0 +------/-------\-------/---------\--------/-----------\-------------/-----\----> Thế (V)
          -0.9     -0.8   -0.7       -0.6    -0.5        -0.4          0.0   +0.1
  1. Phát hiện 4: Tính thuận nghịch điện hóa và quy trình tự làm sạch hoàn toàn
    • Đường Von-Ampe vòng (Cyclic Voltammetry - CV) khẳng định quá trình oxy hóa khử của các cặp $\text{Cd}^{2+}/\text{Cd}(\text{Bi})$ và $\text{Pb}^{2+}/\text{Pb}(\text{Bi})$ diễn ra hoàn toàn thuận nghịch trên bề mặt nano.
    • Việc áp thế làm sạch $E_{clean} = +0{,}3\text{ V}$ trong $60\text{ s}$ đã oxy hóa và hòa tan $100%$ lượng kim loại còn bám dính, triệt tiêu hiệu ứng nhớ (memory effect) mà không làm suy giảm tuổi thọ làm việc của điện cực qua hàng trăm chu kỳ đo liên tục.

Implications đa chiều

  • Về mặt học thuật: Cung cấp cơ sở dữ liệu thực nghiệm và lý thuyết hoàn chỉnh về cơ chế phản ứng điện hóa pha rắn của oxit kim loại phân tán trong khung dẫn nano, đóng góp vào sự phát triển của ngành Hóa học Phân tích xanh và Điện hóa học vật liệu nano.
  • Về mặt phương pháp luận: Chuẩn hóa quy trình chế tạo điện cực paste nano biến tính có thể mở rộng sang các hệ oxit kim loại khác như $\text{Sb}_2\text{O}_3$, $\text{SnO}_2$ hay $\text{CeO}_2$ để phân tích các nhóm nguyên tố độc hại khác.
  • Về mặt thực tiễn và chính sách: Chuyển giao quy trình phân tích vết $\text{Cd}, \text{In}, \text{Pb}$ với chi phí thiết bị chỉ bằng $1/10$ so với hệ thống ICP-MS, cho phép các trạm quan trắc môi trường địa phương tại Việt Nam kiểm soát chất lượng nguồn nước ngầm, nước mặt và nước thải công nghiệp một cách độc lập và chính xác.

Limitations và Future Research

Mặc dù đạt được những kết quả đột phá, luận án cũng thẳng thắn ghi nhận các giới hạn kỹ thuật mang tính khách quan:

  1. Phương pháp chế tạo thủ công: Quá trình nhồi paste vào ống teflon và mài bóng bề mặt vẫn phụ thuộc vào thao tác cơ học của kiểm nghiệm viên, có thể gây ra sai số nhỏ về độ phẳng bề mặt giữa các lần chế tạo khác nhau.
  2. Khoảng pH hoạt động tối ưu hẹp: Điện cực hoạt động hiệu quả nhất trong môi trường axit yếu ($\text{pH } 4{,}0 \div 5{,}5$). Trong môi trường kiềm ($\text{pH} > 8$), ion $\text{Bi}^{3+}$ bị thủy phân tạo kết tủa $\text{Bi(OH)}_3$, làm suy giảm khả năng tạo màng kim loại; trong khi môi trường axit mạnh ($\text{pH} < 2$) thúc đẩy phản ứng thoát khí hydro ($\text{H}_2$), làm giảm diện tích tiếp xúc hiệu dụng.
  3. Hiện tượng cản trở của chất hoạt động bề mặt hữu cơ: Các hợp chất hữu cơ cao phân tử và chất hoạt động bề mặt (như Triton X-100, CTAB) ở nồng độ cao trong nước thải chưa qua xử lý có thể hấp phụ cạnh tranh lên bề mặt nano cacbon, đòi hỏi phải có bước phá mẫu triệt để bằng tia cực tím (đèn UV PLF $12\text{ W}$, bước sóng $254\text{ nm}$) kết hợp acid hóa.

Chương trình nghiên cứu tiếp theo (Future Research Agenda) bao gồm:

  • Tự động hóa quy trình chế tạo điện cực: Ứng dụng công nghệ in lưới (Screen-Printed Electrodes - SPE) để sản xuất hàng loạt điện cực màng phẳng $\text{Bi}_2\text{O}_3\text{-CNTs}$ với độ đồng đều vi mô tuyệt đối.
  • Mở rộng đối tượng phân tích: Nghiên cứu ứng dụng điện cực $\text{Bi}_2\text{O}_3\text{-CNTPE}$ để xác định các kim loại quý, kim loại bán dẫn hiếm (Gallium, Thallium, Germanium) và các hợp chất sinh dược học.
  • Tích hợp cảm biến vi lưu (Microfluidic Lab-on-a-chip): Thu nhỏ hệ thống đo và tích hợp với mạch điện tử vi điều khiển phục vụ quan trắc trực tuyến tự động (online in-situ monitoring) tại các nguồn xả thải công nghiệp.

Tác động và ảnh hưởng

  • Tác động học thuật (Academic Impact): Luận án đặt nền móng tiên phong tại Việt Nam trong việc kết hợp ống nano cacbon và oxit bitmut biến tính khối cho phân tích điện hóa hòa tan. Kết quả của luận án mở ra hướng nghiên cứu mới cho các nhóm nghiên cứu về cảm biến hóa học nano (Nano-electrochemical Sensors), với tiềm năng trích dẫn cao trong các tạp chí chuyên ngành quốc tế thuộc danh mục ISI/Scopus (như Electrochimica Acta, Talanta, Analytica Chimica Acta, Sensors and Actuators B).
  • Chuyển đổi công nghiệp & Ứng dụng R&D: Giúp các doanh nghiệp luyện kim, sản xuất pin ắc quy, vật liệu bán dẫn và linh kiện điện tử kiểm soát nhanh chóng dư lượng kim loại nặng trong nước thải sản xuất trước khi xả thải ra môi trường với chi phí phân tích chỉ chiếm chưa đầy $5%$ so với việc gửi mẫu đo ngoài bằng ICP-MS.
  • Hỗ trợ hoạch định chính sách bảo vệ môi trường: Cung cấp cho Bộ Tài nguyên và Môi trường, các Chi cục Bảo vệ Môi trường địa phương công cụ giám sát hiện trường tin cậy để thực thi nghiêm ngặt các quy chuẩn kỹ thuật quốc gia về chất lượng nước mặt (QCVN 08-MT:2015/BTNMT) và nước thải công nghiệp (QCVN 40:2011/BTNMT).

Đối tượng hưởng lợi

  • Nghiên cứu sinh và học viên cao học: Tiếp cận một quy trình chuẩn hóa từ khâu thiết kế vật liệu nano, khảo sát động học điện hóa đến quy trình thẩm định đo lường học theo tiêu chuẩn quốc tế.
  • Các nhà khoa học phân tích và điện hóa học: Kế thừa khung lý thuyết vi khử pha rắn và cơ chế xúc tác phối tử halide để phát triển các loại cảm biến biến tính bề mặt mới.
  • Các phòng kiểm nghiệm và trung tâm quan trắc môi trường: Sở hữu quy trình phân tích DP-ASV có độ nhạy tương đương AAS/ICP nhưng chi phí đầu tư ban đầu và bảo trì cực kỳ thấp, thiết bị gọn nhẹ, dễ vận hành tại trạm quan trắc hiện trường.
  • Cơ quan quản lý nhà nước và cộng đồng: Nâng cao hiệu quả giám sát độc chất môi trường, phòng ngừa sớm các hiểm họa ô nhiễm kim loại nặng đối với sức khỏe cộng đồng và an ninh nguồn nước.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?

Đóng góp độc đáo nhất là xây dựng và kiểm chứng thành công Mô hình vi khử pha rắn - lỏng (In-situ Solid-to-Liquid Phase Reduction) của hạt oxit bitmut ($\text{Bi}_2\text{O}_3$) gắn kết trong mạng lưới dẫn nano cacbon đa tường. Luận án mở rộng trực tiếp Lý thuyết màng điện cực bitmut của Joseph Wang (2000) và Lý thuyết hiệu ứng bão hòa màng của Svancara (2006) bằng cách chứng minh rằng màng bitmut kim loại tạo ra tại chỗ từ biến tính khối $7\text{ wt}% \text{ Bi}_2\text{O}_3$ đạt hoạt tính điện hóa và khả năng tạo hợp kim giả hỗn hống (pseudo-amalgam) cao hơn so với việc mạ điện hóa từ dung dịch $\text{Bi}^{3+}$ thông thường, đồng thời giải phóng hoàn toàn phương pháp khỏi sự phụ thuộc vào hóa chất nạp ngoại sinh.

2. Đột phá về mặt phương pháp luận so với các nghiên cứu quốc tế trước đây là gì?

So với nghiên cứu của Andreas Charalambous et al. (2005) (chỉ xác định Indi trên màng Bi mạ trên điện cực than thủy tinh phẳng, độ nhạy hạn chế) và công trình của Cao Văn Hoàng (2012) (phủ màng Bi in-situ trên paste nano cacbon nhưng phải bơm liên tục dung dịch $\text{Bi}^{3+}$ mỗi lần đo), phương pháp của luận án tạo ra bước nhảy vọt:

  • Tích hợp sẵn nguồn kim loại màng ($\text{Bi}_2\text{O}_3$) trực tiếp trong khối paste, tăng độ bền cơ học và tuổi thọ làm việc lên hàng trăm phép đo.
  • Tận dụng diện tích bề mặt riêng cực lớn của MWCNTs nung $300^\circ\text{C}$ để tăng mật độ dòng Faraday và hạ thấp giới hạn phát hiện.
  • Phân giải thành công đồng thời cả 3 ion $\text{Cd}^{2+}, \text{In}^{3+}, \text{Pb}^{2+}$ với độ phân giải đỉnh sắc nét trong một lần quét thế duy nhất.

3. Phát hiện bất ngờ nhất trong quá trình thực nghiệm có số liệu chứng minh là gì?

Phát hiện bất ngờ nhất là hiệu ứng suy giảm tín hiệu mạnh khi tăng đường kính điện cực vượt quá $3{,}0\text{ mm}$. Theo lý thuyết vĩ mô cổ điển, diện tích điện cực càng lớn thì cường độ dòng khuếch tán $I_p$ phải càng tăng ($I_p \propto A$). Tuy nhiên, số liệu thực nghiệm chứng minh khi tăng đường kính từ $3{,}0\text{ mm}$ lên $3{,}2\text{ mm}$, dòng đỉnh của $\text{Cd}^{2+}$ sụt giảm nghiêm trọng từ $2{,}29\text{ }\mu\text{A}$ xuống chỉ còn $0{,}69\text{ }\mu\text{A}$ (giảm gần $70%$). Hiện tượng này được giải thích bởi sự xuất hiện của dòng khuếch tán xoáy bất đối xứng ở vùng biên điện cực quay quy mô lớn, làm mất tính đồng nhất của lớp màng bitmut tích tụ ở tâm điện cực.

4. Quy trình nghiên cứu có cung cấp giao thức tái lập chuẩn xác (Replication Protocol) không?

Có. Luận án cung cấp chi tiết mọi thông số kỹ thuật để tái lập: Khối lượng CNTs nung $300^\circ\text{C}$ trong $40\text{ phút}$; tỷ lệ phối trộn $58\text{ wt}% \text{ CNT} : 7\text{ wt}% \text{ Bi}_2\text{O}_3 : 35\text{ wt}% \text{ Dầu parafin}$; sấy $105^\circ\text{C}$ trong $2\text{ giờ}$; đường kính trong ống teflon $3{,}0\text{ mm}$; môi trường đệm axetat $0{,}1\text{ M}$ ($\text{pH} = 4{,}5$) + $\text{KBr } 0{,}1\text{ M}$; thế làm sạch $+0{,}3\text{ V}$ ($60\text{ s}$); thế làm giàu $-1{,}2\text{ V}$ ($60\text{ s}$, $2000\text{ rpm}$); thời gian nghỉ $20\text{ s}$; thông số quét DP: biên độ xung $30\text{ mV}$, tốc độ quét $15\text{ mV/s}$, bước nhảy $6\text{ mV}$.

5. Định hướng lộ trình nghiên cứu 10 năm tới (10-Year Research Agenda) được vạch ra như thế nào?

  • Giai đoạn 1 (Năm 1 - 3): Hoàn thiện công nghệ chế tạo màng in phẳng Screen-Printed $\text{Bi}_2\text{O}_3\text{-CNTs}$ thương mại hóa dạng cảm biến dùng một lần (disposable sensors).
  • Giai đoạn 2 (Năm 4 - 6): Mở rộng hệ vật liệu biến tính đa oxit ($\text{Bi}_2\text{O}_3\text{-Sb}_2\text{O}_3\text{-Graphene}$) để định lượng đồng thời $6-8$ kim loại nặng ($\text{Zn, Cd, In, Pb, Cu, Tl, Bi, Hg}$).
  • Giai đoạn 3 (Năm 7 - 10): Chế tạo thiết bị phân tích điện hóa cầm tay tích hợp vi mạch IoT và mô-đun truyền dữ liệu không dây, xây dựng mạng lưới trạm quan trắc nước tự động thời gian thực trên toàn quốc.

Kết luận

  1. Chế tạo thành công vật liệu điện cực mới $\text{Bi}_2\text{O}_3\text{-CNTPE}$: Lần đầu tiên chế tạo thành công điện cực paste nano cacbon biến tính khối bằng oxit bitmut từ 3 thành phần chính (MWCNTs nung $300^\circ\text{C}$, dầu parafin và $\text{Bi}_2\text{O}_3$) với tỷ lệ tối ưu $58:7:35$ và đường kính bề mặt $3{,}0\text{ mm}$, thể hiện độ bền cơ học cao, bề mặt xốp 3 chiều linh hoạt và thân thiện với môi trường.
  2. Xác lập cơ chế phản ứng điện hóa vi mô: Khám phá cơ chế khử đồng thời $\text{Bi}_2\text{O}_3$ thành màng $\text{Bi}^0$ tại thế $-1{,}2\text{ V}$ tạo tâm bắt giữ các ion kim loại dưới dạng pha hợp kim giả hỗn hống, mở rộng lý thuyết điện hóa màng bitmut của Wang và Svancara.
  3. Phát triển quy trình phân tích DP-ASV đa nguyên tố: Thiết lập thành công phương pháp Von-Ampe hòa tan anot xung vi phân trong nền đệm axetat $0{,}1\text{ M}$ ($\text{pH} = 4{,}5$) và $\text{KBr } 0{,}1\text{ M}$, cho phép xác định đồng thời $\text{Cd}^{2+}$, $\text{In}^{3+}$ và $\text{Pb}^{2+}$ với tín hiệu pic tách biệt rõ rệt ($E_p$ lần lượt là $-0{,}829\text{ V}; -0{,}620\text{ V}; -0{,}470\text{ V}$).
  4. Thẩm định đo lường học nghiêm ngặt: Phương pháp đạt độ nhạy cao ở dải nồng độ $10^{-8}\text{ M}$, độ lặp lại xuất sắc ($\text{RSD} < 5%$), giới hạn phát hiện đạt mức dưới phần tỷ ($\text{ppb}$), và độ đúng được kiểm chứng tuyệt đối qua mẫu chuẩn quốc tế CRM MESS-2 và đối chứng quang phổ GF-AAS.
  5. Khẳng định tính ứng dụng thực tiễn vượt trội: Ứng dụng phân tích thành công trên các đối tượng mẫu nước tự nhiên và nước thải công nghiệp phức tạp, loại trừ triệt để ảnh hưởng của các ion cản trở, mở ra giải pháp công nghệ quan trắc môi trường xanh, chính xác, kinh tế và bền vững cho tương lai.
