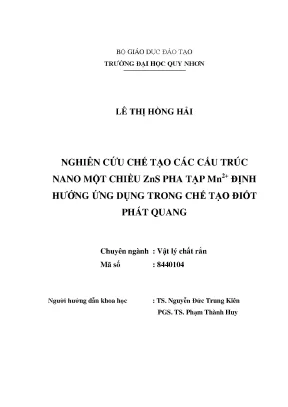

Luận Văn Thạc Sĩ: Chế Tạo Cấu Trúc Nano ZnS Pha Tạp Mn2+ Ứng Dụng Trong Đi Ốt Phát Quang

Nghiên cứu chế tạo cấu trúc nano ZnS pha tạp Mn2+ ứng dụng trong đi ốt phát quang, mở ra tiềm năng phát triển công nghệ LED hiệu quả.

• Tác giả: Lê Thị Hồng Hải
• Người hướng dẫn: TS. Nguyễn Đức Trung Kiên
• Trường học: Đại học Quy Nhơn
• Chuyên ngành: Vật lý chất rắn
• Đề tài: Nghiên cứu chế tạo các cấu trúc nano một chiều ZnS pha tạp Mn2+ định hướng ứng dụng trong chế tạo điốt phát quang
• Loại tài liệu: luận văn
• Năm xuất bản: 2019
• Địa điểm: Quy Nhơn

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• DANH MỤC CÁC KÝ HIỆU VÀ CHỮ VIẾT TẮT
• DANH MỤC CÁC BẢNG
• DANH MỤC CÁC HÌNH
• 1. MỞ ĐẦU
• 1.1. Tổng quan về vật liệu một chiều ZnS
• 1.2. Các cấu trúc nano một chiều ZnS
• 2. KẾT QUẢ VÀ THẢO LUẬN
• 2.1. Cấu trúc nano một chiều ZnS không pha tạp chế tạo bằng phương pháp bốc bay nhiệt
• 2.2. Các cấu trúc nano một chiều ZnS: Mn2+ chế tạo bằng phương pháp bốc bay nhiệt kết hợp với khuếch tán nhiệt
• 2.2.1. Pha tạp khuếch tán Mn2+ ở nhiệt độ 300 °C
• 2.2.2. Pha tạp khuếch tán Mn2+ ở nhiệt độ 400 °C
• 2.2.3. Pha tạp khuếch tán Mn2+ ở nhiệt độ 500 °C
• 2.2.4. Pha tạp khuếch tán Mn2+ ở nhiệt độ 600 °C
• 2.2.5. Kết luận cho phương pháp pha tạp khuếch tán dây ZnS
• 2.3. Các cấu trúc nano một chiều ZnS:Mn2+ chế tạo bằng phương pháp đồng bốc bay ZnS và MnCl2
• DANH MỤC TÀI LIỆU THAM KHẢO
• QUYẾT ĐỊNH GIAO ĐỀ TÀI LUẬN VĂN (bản sao)

Tóm tắt

I. Cấu trúc nano ZnS

Cấu trúc nano ZnS là một trong những vật liệu bán dẫn được nghiên cứu rộng rãi do tính chất quang học và điện tử đặc biệt. Với vùng cấm rộng từ 3.6 đến 3.9 eV, ZnS có tiềm năng ứng dụng trong các thiết bị quang điện tử như điốt phát quang (LED), laser tử ngoại, và màn hình hiển thị. Các cấu trúc nano một chiều như dây nano, đai nano, và thanh nano ZnS đã được chế tạo bằng nhiều phương pháp khác nhau, bao gồm bốc bay nhiệt, lắng đọng hóa học pha hơi (CVD), và phương pháp hóa ướt. Những cấu trúc này không chỉ có tính chất quang học vượt trội mà còn có khả năng kiểm soát kích thước và hình thái, mở ra nhiều ứng dụng tiềm năng trong công nghệ nano.

1.1. Phương pháp chế tạo cấu trúc nano ZnS

Các phương pháp chế tạo cấu trúc nano ZnS bao gồm bốc bay nhiệt, CVD, và phương pháp hóa ướt. Bốc bay nhiệt là phương pháp phổ biến nhất, sử dụng nhiệt độ cao để bốc bay bột ZnS và lắng đọng trên đế phủ vàng (Si/Au). Phương pháp này tạo ra các dây nano ZnS với kích thước nhỏ (30-60 nm) và độ dài lên đến hàng chục micromet. CVD cũng được sử dụng để chế tạo các cấu trúc nano ZnS với độ tinh khiết cao và kiểm soát hình thái tốt. Phương pháp hóa ướt thường được áp dụng để tạo ra các hạt nano ZnS với kích thước đồng đều và phân tán tốt.

1.2. Tính chất quang học của cấu trúc nano ZnS

Các cấu trúc nano ZnS có tính chất quang học đặc biệt, bao gồm phát xạ mạnh trong vùng tử ngoại (320-350 nm) và phát xạ do sai hỏng mạng trong vùng ánh sáng nhìn thấy (xanh lục, xanh lam). Hiệu ứng giam giữ lượng tử và hiệu ứng bề mặt là hai yếu tố chính ảnh hưởng đến tính chất quang học của vật liệu. Hiệu ứng giam giữ lượng tử làm tăng năng lượng vùng cấm khi kích thước hạt giảm, trong khi hiệu ứng bề mặt có thể tạo ra các trạng thái năng lượng mới do sự hiện diện của các nguyên tử bề mặt.

II. Pha tạp Mn2 vào cấu trúc nano ZnS

Pha tạp Mn2+ vào cấu trúc nano ZnS là một phương pháp hiệu quả để điều chỉnh tính chất quang học và điện tử của vật liệu. Mn2+ là một tạp chất phổ biến được sử dụng để tạo ra phát xạ màu vàng-cam trong ZnS. Quá trình pha tạp có thể được thực hiện bằng khuếch tán nhiệt hoặc đồng bốc bay ZnS và MnCl2. Khuếch tán nhiệt được thực hiện ở nhiệt độ cao (300-600 °C) để đưa ion Mn2+ vào mạng tinh thể ZnS, trong khi đồng bốc bay sử dụng hai nguồn vật liệu (ZnS và MnCl2) để tạo ra các cấu trúc nano ZnS pha tạp Mn2+ đồng nhất.

2.1. Kỹ thuật pha tạp khuếch tán nhiệt

Kỹ thuật pha tạp khuếch tán nhiệt được sử dụng để đưa ion Mn2+ vào mạng tinh thể ZnS. Quá trình này được thực hiện ở nhiệt độ cao (300-600 °C) trong thời gian từ 45 phút đến vài giờ. Kết quả cho thấy, nồng độ Mn2+ pha tạp phụ thuộc vào nhiệt độ và thời gian khuếch tán. Ở nhiệt độ cao hơn, ion Mn2+ có thể khuếch tán sâu hơn vào mạng tinh thể ZnS, tạo ra phát xạ mạnh trong vùng ánh sáng nhìn thấy. Phổ huỳnh quang (PL) của các mẫu pha tạp Mn2+ cho thấy sự xuất hiện của các đỉnh phát xạ đặc trưng của Mn2+ ở bước sóng 580-600 nm.

2.2. Phương pháp đồng bốc bay ZnS và MnCl2

Phương pháp đồng bốc bay sử dụng hai nguồn vật liệu (ZnS và MnCl2) để tạo ra các cấu trúc nano ZnS pha tạp Mn2+. Quá trình này được thực hiện trong lò nung ống thạch anh ở nhiệt độ cao (1150 °C). Kết quả cho thấy, các cấu trúc nano ZnS pha tạp Mn2+ có hình thái đồng nhất và phát xạ mạnh trong vùng ánh sáng nhìn thấy. Phổ huỳnh quang (PL) và phổ kích thích huỳnh quang (PLE) của các mẫu cho thấy sự xuất hiện của các đỉnh phát xạ đặc trưng của Mn2+ và ZnS, chứng tỏ sự thành công của quá trình pha tạp.

III. Ứng dụng trong điốt phát quang

Cấu trúc nano ZnS pha tạp Mn2+ có tiềm năng ứng dụng lớn trong điốt phát quang (LED), đặc biệt là LED phát ánh sáng trắng (WLED). Với khả năng phát xạ phong phú trong vùng ánh sáng nhìn thấy, ZnS pha tạp Mn2+ có thể được sử dụng để tạo ra ánh sáng trắng bằng cách kết hợp các phát xạ từ Mn2+ và các sai hỏng mạng trong ZnS. Công nghệ phát quang sử dụng ZnS pha tạp Mn2+ có ưu điểm là giá thành thấp, thân thiện với môi trường, và hiệu suất phát quang cao, mở ra nhiều cơ hội ứng dụng trong chiếu sáng và hiển thị.

3.1. Khả năng phát ánh sáng trắng

ZnS pha tạp Mn2+ có khả năng phát ánh sáng trắng bằng cách kết hợp các phát xạ từ Mn2+ (vàng-cam) và các sai hỏng mạng trong ZnS (xanh lục, xanh lam). Phổ huỳnh quang (PL) của các mẫu cho thấy sự xuất hiện của các đỉnh phát xạ đặc trưng trong vùng ánh sáng nhìn thấy, tạo ra ánh sáng trắng khi kết hợp các phát xạ này. Công nghệ phát quang sử dụng ZnS pha tạp Mn2+ có ưu điểm là giá thành thấp và hiệu suất phát quang cao, mở ra nhiều cơ hội ứng dụng trong chiếu sáng và hiển thị.

3.2. Ứng dụng trong LED phát ánh sáng trắng

ZnS pha tạp Mn2+ là vật liệu tiềm năng để chế tạo LED phát ánh sáng trắng (WLED). Với khả năng phát xạ phong phú trong vùng ánh sáng nhìn thấy, ZnS pha tạp Mn2+ có thể được sử dụng để tạo ra ánh sáng trắng bằng cách kết hợp các phát xạ từ Mn2+ và các sai hỏng mạng trong ZnS. Công nghệ phát quang sử dụng ZnS pha tạp Mn2+ có ưu điểm là giá thành thấp, thân thiện với môi trường, và hiệu suất phát quang cao, mở ra nhiều cơ hội ứng dụng trong chiếu sáng và hiển thị.

Nội dung chính

Tổng quan nghiên cứu

Vật liệu ZnS (kẽm sunfua) là một bán dẫn vùng cấm rộng với năng lượng vùng cấm từ 3,6 đến 3,9 eV, được ứng dụng rộng rãi trong các thiết bị quang điện tử như laser tử ngoại, màn hình phẳng, màng mỏng quang điện và điốt phát quang (LED). Các cấu trúc nano một chiều ZnS, bao gồm dây nano, đai nano, và băng nano, đã thu hút sự quan tâm mạnh mẽ do khả năng phát xạ mạnh trong vùng tử ngoại (320-350 nm) và tiềm năng ứng dụng trong công nghệ chiếu sáng và hiển thị. Tuy nhiên, các cấu trúc nano này thường có nhiều sai hỏng mạng nền và trạng thái bề mặt, ảnh hưởng đến tính chất quang học, đặc biệt là phát xạ trong vùng nhìn thấy như ánh sáng xanh lam và xanh lục.

Luận văn tập trung nghiên cứu chế tạo các cấu trúc nano một chiều ZnS pha tạp ion Mn2+ bằng phương pháp bốc bay nhiệt đồng thời hai nguồn vật liệu ZnS và MnCl2. Mục tiêu chính là khảo sát điều kiện công nghệ chế tạo, đặc tính cấu trúc và tính chất quang của vật liệu, đồng thời đánh giá khả năng ứng dụng trong chế tạo điốt phát quang. Phạm vi nghiên cứu bao gồm các cấu trúc nano một chiều ZnS:Mn2+ được tổng hợp bằng phương pháp bốc bay nhiệt, khảo sát hình thái cấu trúc, thành phần hóa học và tính chất quang học tại các điều kiện nhiệt độ và thời gian khác nhau.

Nghiên cứu có ý nghĩa khoa học và thực tiễn cao, góp phần phát triển vật liệu phát quang không đất hiếm, thân thiện môi trường, chi phí thấp, phục vụ cho các ứng dụng trong chiếu sáng LED, màn hình hiển thị và các thiết bị quang điện tử tiên tiến. Các kết quả thu được sẽ hỗ trợ phát triển công nghệ chế tạo vật liệu nano ZnS:Mn2+ có hiệu suất phát quang cao, ổn định và khả năng điều chỉnh phổ phát xạ theo yêu cầu ứng dụng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính để giải thích tính chất quang của các cấu trúc nano ZnS: hiệu ứng giam giữ lượng tử và hiệu ứng bề mặt.

• Hiệu ứng giam giữ lượng tử (Quantum confinement effect): Khi kích thước hạt nano nhỏ hơn hoặc tương đương bán kính Bohr exciton (khoảng vài nanomet), các trạng thái điện tử và lỗ trống bị lượng tử hóa, dẫn đến sự thay đổi cấu trúc điện tử và mở rộng vùng cấm năng lượng. Hiện tượng này gây ra dịch chuyển phổ hấp thụ về phía năng lượng cao (blue shift) khi kích thước hạt giảm. Mô hình Brus được sử dụng để mô tả định lượng sự thay đổi năng lượng vùng cấm theo kích thước hạt nano.

• Hiệu ứng bề mặt: Tỉ lệ nguyên tử trên bề mặt hạt nano rất lớn (ví dụ, với hạt 1 nm, khoảng 99% nguyên tử nằm trên bề mặt), tạo ra nhiều trạng thái bẫy điện tử và lỗ trống. Các trạng thái này ảnh hưởng đến lực dao động exciton, làm thay đổi tính chất hấp thụ và phát xạ huỳnh quang. Sự tồn tại các sai hỏng và liên kết đứt gãy trên bề mặt cũng tạo ra các mức năng lượng trong vùng cấm, ảnh hưởng đến hiệu suất phát quang.

Ba khái niệm chính được sử dụng trong nghiên cứu gồm: bán kính Bohr exciton, lực dao động exciton, và các trạng thái bẫy bề mặt.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp thực nghiệm với quy trình chính gồm:

• Nguồn dữ liệu: Vật liệu ZnS và muối MnCl2 tinh khiết 99,9% được sử dụng làm nguồn vật liệu. Các cấu trúc nano một chiều ZnS:Mn2+ được chế tạo bằng phương pháp bốc bay nhiệt trong hệ lò ống nằm ngang với nhiệt độ bốc bay lên đến 1150 °C. Hai cách pha tạp Mn2+ được áp dụng: khuếch tán ion Mn2+ vào cấu trúc ZnS đã chế tạo và bốc bay đồng thời ZnS và MnCl2.

• Phương pháp phân tích: Hình thái cấu trúc được khảo sát bằng kính hiển vi điện tử quét phát xạ trường (FESEM) với độ phân giải đến vài nanomet. Thành phần hóa học được xác định bằng phổ tán sắc năng lượng tia X (EDS). Cấu trúc tinh thể được phân tích qua nhiễu xạ tia X (XRD). Tính chất quang học được đo bằng phổ huỳnh quang (PL), phổ kích thích huỳnh quang (PLE) và phổ huỳnh quang catốt (CL) ở nhiệt độ phòng.

• Timeline nghiên cứu: Quá trình bốc bay nhiệt kéo dài 45 phút ở nhiệt độ 1150 °C, với các biến đổi nhiệt độ đế từ 750 đến 1100 °C để điều khiển hình thái cấu trúc. Khuếch tán Mn2+ được thực hiện ở các nhiệt độ 300, 400, 500 và 600 °C trong 45 phút để khảo sát ảnh hưởng của nhiệt độ lên nồng độ pha tạp và tính chất quang.

• Cỡ mẫu và chọn mẫu: Các mẫu nano ZnS:Mn2+ được chế tạo với kích thước dây nano từ 30 đến 300 nm đường kính và chiều dài lên đến vài chục micromet, đảm bảo đủ đại diện cho các hình thái cấu trúc khác nhau như dây, đai và băng nano.

Phương pháp nghiên cứu kết hợp đa kỹ thuật phân tích nhằm đánh giá toàn diện cấu trúc, thành phần và tính chất quang của vật liệu nano ZnS:Mn2+, phục vụ mục tiêu ứng dụng trong điốt phát quang.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hình thái cấu trúc nano ZnS một chiều phụ thuộc nhiệt độ đế:
   Ở vùng nhiệt độ đế 900-1100 °C (cách nguồn bốc bay 5 cm), các cấu trúc đai nano với chiều rộng vài micromet và chiều dài lên đến vài trăm micromet được hình thành. Ở vùng 800-900 °C (7 cm), xuất hiện đan xen giữa đai nano và dây nano với đường kính từ vài chục đến vài trăm nanomet. Ở vùng thấp nhất 750-800 °C (9 cm), chủ yếu là dây nano với đường kính 50-300 nm và chiều dài vài chục micromet. (Ảnh FESEM minh họa rõ ràng sự phân bố hình thái theo nhiệt độ đế).

2. Pha tạp Mn2+ ảnh hưởng đến tính chất quang:
   Phổ huỳnh quang PL của ZnS:Mn2+ cho thấy đỉnh phát xạ mạnh ở vùng vàng-cam (~600 nm) đặc trưng cho ion Mn2+, cùng với phát xạ xanh lam và xanh lục do các sai hỏng mạng nền. Nồng độ Mn2+ pha tạp tăng theo nhiệt độ khuếch tán, với nồng độ cao nhất đạt được ở 600 °C trong 45 phút. (Phổ PL thể hiện rõ sự gia tăng cường độ phát xạ Mn2+ theo nhiệt độ khuếch tán).

3. Cấu trúc tinh thể và thành phần hóa học:
   Phổ XRD xác nhận cấu trúc tinh thể ZnS chủ yếu là pha lục giác với các hằng số mạng a ≈ 3.8 Å. Phổ EDS cho thấy sự hiện diện đồng đều của Mn trong các cấu trúc nano, tỷ lệ Mn tăng theo nhiệt độ khuếch tán. (Phổ XRD và EDS minh họa sự pha tạp thành công và cấu trúc tinh thể ổn định).

4. Tính chất huỳnh quang catốt (CL) đồng nhất:
   Phổ CL đo tại nhiều điểm trên đai nano ZnS:Mn2+ cho thấy phát xạ UV mạnh tại ~337 nm và dải phát xạ rộng trong vùng nhìn thấy (~550 nm), phản ánh sự đồng nhất về tính chất quang trên toàn bộ cấu trúc. (Biểu đồ phổ CL thể hiện sự đồng đều phát xạ trên đai nano).

Thảo luận kết quả

Nguyên nhân hình thành các cấu trúc nano khác nhau theo nhiệt độ đế là do sự thay đổi động lực học của quá trình bốc bay và sự phân bố nhiệt độ trong lò, ảnh hưởng đến cơ chế nuôi dây nano (VLS hoặc VS). Kết quả này phù hợp với các nghiên cứu trước đây về sự kiểm soát hình thái nano ZnS qua điều chỉnh nhiệt độ và loại xúc tác.

Sự gia tăng cường độ phát xạ Mn2+ theo nhiệt độ khuếch tán phản ánh hiệu quả pha tạp ion Mn2+ vào mạng tinh thể ZnS, làm tăng các trung tâm phát quang đặc trưng. Điều này đồng nhất với lý thuyết về hiệu ứng giam giữ lượng tử và vai trò của các trạng thái bẫy bề mặt trong việc điều chỉnh phổ phát xạ.

So sánh với các nghiên cứu tương tự, kết quả cho thấy phương pháp bốc bay đồng thời ZnS và MnCl2 là hiệu quả trong việc tạo ra các cấu trúc nano ZnS:Mn2+ có tính chất quang ổn định và khả năng ứng dụng cao trong điốt phát quang. Việc sử dụng các kỹ thuật phân tích đa dạng giúp đánh giá toàn diện ảnh hưởng của điều kiện chế tạo đến cấu trúc và tính chất quang, từ đó tối ưu hóa quy trình sản xuất.

Dữ liệu có thể được trình bày qua các biểu đồ phổ PL, CL, ảnh FESEM và phổ XRD để minh họa rõ ràng mối liên hệ giữa điều kiện chế tạo, cấu trúc và tính chất quang của vật liệu.

Đề xuất và khuyến nghị

1. Tối ưu hóa nhiệt độ khuếch tán Mn2+:
   Khuyến nghị thực hiện khuếch tán ion Mn2+ ở nhiệt độ khoảng 500-600 °C trong 45 phút để đạt nồng độ pha tạp tối ưu, tăng cường hiệu suất phát quang vàng-cam, phục vụ cho ứng dụng điốt phát quang.

2. Kiểm soát nhiệt độ đế trong quá trình bốc bay:
   Đề xuất duy trì nhiệt độ đế trong khoảng 800-900 °C để tạo ra cấu trúc dây nano và đai nano đồng thời, giúp cân bằng giữa kích thước và hình thái cấu trúc, tối ưu hóa tính chất quang học.

3. Phát triển quy trình bốc bay đồng thời:
   Khuyến khích áp dụng phương pháp bốc bay đồng thời ZnS và MnCl2 với kiểm soát lưu lượng khí Ar và thời gian bốc bay để nâng cao độ đồng nhất và chất lượng cấu trúc nano ZnS:Mn2+.

4. Mở rộng nghiên cứu ứng dụng:
   Đề xuất nghiên cứu sâu hơn về hiệu suất điện phát quang (EL) và độ bền của các điốt phát quang chế tạo từ ZnS:Mn2+ nano để đánh giá khả năng thương mại hóa trong lĩnh vực chiếu sáng LED.

Các giải pháp trên cần được thực hiện trong vòng 6-12 tháng, phối hợp giữa các phòng thí nghiệm vật liệu và thiết bị quang điện tử, nhằm phát triển sản phẩm điốt phát quang hiệu suất cao, thân thiện môi trường.

Đối tượng nên tham khảo luận văn

1. Nhà nghiên cứu vật liệu nano:
   Có thể áp dụng các phương pháp chế tạo và phân tích cấu trúc nano ZnS:Mn2+ để phát triển vật liệu phát quang mới, phục vụ nghiên cứu cơ bản và ứng dụng.

2. Kỹ sư phát triển thiết bị LED:
   Sử dụng kết quả nghiên cứu để thiết kế và tối ưu hóa điốt phát quang dựa trên vật liệu ZnS:Mn2+, nâng cao hiệu suất và độ bền sản phẩm.

3. Giảng viên và sinh viên ngành Vật lý chất rắn, Khoa học vật liệu:
   Tham khảo luận văn để hiểu rõ về kỹ thuật bốc bay nhiệt, pha tạp ion và các phương pháp phân tích tính chất quang của vật liệu nano.

4. Doanh nghiệp công nghệ chiếu sáng:
   Áp dụng công nghệ chế tạo vật liệu ZnS:Mn2+ để phát triển sản phẩm LED tiết kiệm năng lượng, thân thiện môi trường, đáp ứng nhu cầu thị trường chiếu sáng hiện đại.

Câu hỏi thường gặp

1. Phương pháp bốc bay nhiệt có ưu điểm gì trong chế tạo nano ZnS:Mn2+?
   Phương pháp này cho phép kiểm soát hình thái cấu trúc nano đa dạng (dây, đai, băng) trong cùng một quá trình, tạo ra sản phẩm có độ tinh khiết cao và khả năng pha tạp ion đồng đều, phù hợp cho ứng dụng phát quang.

2. Tại sao ion Mn2+ được chọn để pha tạp vào ZnS?
   Ion Mn2+ tạo ra trung tâm phát quang đặc trưng với ánh sáng vàng-cam, giúp mở rộng dải phát xạ trong vùng nhìn thấy, đồng thời là vật liệu không đất hiếm, chi phí thấp và thân thiện môi trường.

3. Hiệu ứng giam giữ lượng tử ảnh hưởng thế nào đến tính chất quang của ZnS nano?
   Khi kích thước hạt nhỏ hơn bán kính Bohr exciton, năng lượng vùng cấm tăng lên, gây dịch chuyển phổ phát xạ về phía bước sóng ngắn hơn (blue shift), làm tăng hiệu suất phát quang exciton.

4. Làm thế nào để kiểm soát nồng độ Mn2+ trong cấu trúc nano?
   Nồng độ Mn2+ được điều chỉnh bằng nhiệt độ và thời gian khuếch tán ion Mn2+ vào mạng tinh thể ZnS, với nhiệt độ cao hơn và thời gian dài hơn giúp tăng nồng độ pha tạp.

5. Ứng dụng chính của ZnS:Mn2+ nano trong công nghệ hiện nay là gì?
   ZnS:Mn2+ nano được ứng dụng trong điốt phát quang LED phát sáng trắng hoặc vàng-cam, màn hình hiển thị, cảm biến quang học và các thiết bị quang điện tử khác nhờ tính chất phát quang hiệu quả và ổn định.

Kết luận

• Đã thành công trong việc chế tạo các cấu trúc nano một chiều ZnS pha tạp ion Mn2+ bằng phương pháp bốc bay nhiệt đồng thời hai nguồn vật liệu ZnS và MnCl2.
• Hình thái cấu trúc nano (dây, đai, băng) được điều khiển hiệu quả bằng nhiệt độ đế và khoảng cách đến nguồn bốc bay.
• Ion Mn2+ pha tạp làm tăng cường phát xạ huỳnh quang vàng-cam, mở rộng phổ phát xạ trong vùng nhìn thấy, phù hợp cho ứng dụng điốt phát quang.
• Các kỹ thuật phân tích đa dạng (FESEM, EDS, XRD, PL, CL) cung cấp đánh giá toàn diện về cấu trúc và tính chất quang của vật liệu.
• Đề xuất tiếp tục tối ưu quy trình chế tạo và nghiên cứu ứng dụng thực tế trong thiết bị LED, hướng tới phát triển sản phẩm công nghệ cao, thân thiện môi trường.

Next steps: Triển khai thử nghiệm điện phát quang (EL) trên các mẫu ZnS:Mn2+ nano, đánh giá hiệu suất và độ bền thiết bị trong vòng 6 tháng tới.

Các nhà nghiên cứu và doanh nghiệp trong lĩnh vực vật liệu phát quang và công nghệ LED được khuyến khích hợp tác để phát triển và ứng dụng vật liệu ZnS:Mn2+ nano trong các sản phẩm chiếu sáng thế hệ mới.

Trích đoạn nội dung tài liệu

MỞ ĐẦU. Tổng quan về vật liệu một chiều ZnS. Các cấu trúc nano một chiều ZnS. Tính chất quang của các cấu trúc nano một chiều ZnS.

Điốt phát quang và điốt phát quang có cấu trúc nano 1D ZnS:Mn2+. Hiệu ứng giam giữ lượng tử. Hiệu ứng bề mặt. Chế tạo các cấu trúc một chiều ZnS pha tạp Mn2+.

Pha tạp Mn2+ vào các cấu trúc một chiều ZnS. Chế tạo các cấu trúc một chiều ZnS pha tạp Mn bằng cách bốc bay đồng thời ZnS và MnCl2. Phương pháp nhiễu xạ tia X. Phân tích hình thái bề mặt bằng thiết bị hiển vi điện tử quét phát xạ trường (FESEM).

Phương pháp phân tích thành phần hóa học bằng phổ tán sắc năng lượng tia X. Phương pháp đo phổ huỳnh quang, phổ kích thích huỳnh quang, phổ huỳnh quang nhiệt độ thấp và phổ huỳnh quang được kích thích bằng laser xung. KẾT QUẢ VÀ THẢO LUẬN. Cấu trúc nano một chiều ZnS không pha tạp chế tạo bằng phương pháp bốc bay nhiệt.

Các cấu trúc nano một chiều ZnS: Mn2+ chế tạo bằng phương pháp bốc bay nhiệt kết hợp với khuếch tán nhiệt. Pha tạp khuếch tán Mn2+ ở nhiệt độ 300 °C. Pha tạp khuếch tán Mn2+ ở nhiệt độ 400 °C. Pha tạp khuếch tán Mn2+ ở nhiệt độ 500 °C.

Pha tạp khuếch tán Mn2+ ở nhiệt độ 600 °C. Kết luận cho phương pháp pha tạp khuếch tán dây ZnS. Các cấu trúc nano một chiều ZnS:Mn2+ chế tạo bằng phương pháp đồng bốc bay ZnS và MnCl2. 57 DANH MỤC TÀI LIỆU THAM KHẢO.

58 QUYẾT ĐỊNH GIAO ĐỀ TÀI LUẬN VĂN (bản sao) e DANH MỤC BẢNG BIỂU Bảng 1. Bảng thống kê các công nghệ chế tạo các cấu trúc dây/thanh nano ZnS, vùng nhiệt độ phản ứng và các tài liệu tham khảo tương ứng. Bảng thống kê các phương pháp chế tạo các cấu trúc nano ZnS dạng đai, băng, và tấm nano, nhiệt độ phản ứng và các tài liệu tham khảo tương ứng. Bảng thống kế một số phương pháp thực nghiệm tính chất quang của vật liệu theo các cơ chế kích thích khác nhau.

Bảng tổng hợp một số thông tin về tính chất huỳnh quang của các cấu trúc nano một chiều ZnS và các tài liệu tham khảo tương ứng. Các tính chất huỳnh quang catốt của các cấu trúc nano ZnS một chiều. Mối liên hệ giữa kích thước và số nguyên tử ở tại bề mặt [70]. 23 e DANH MỤC HÌNH VẼ Hình 1.

Mô hình chỉ ra sự khác nhau giữa các cấu trúc tinh thể lục giác và lập phương: (a, c, e): lục giác; (b, d, f): lập phương. Một số hình thái điển hình của cấu trúc nano ZnS một chiều đã được chế tạo [9, 14]. Mật độ trạng thái của nano tinh thể bán dẫn. Mật độ trạng thái bị gián đoạn ở vùng bờ.

Khoảng cách HOMO-LUMO tăng ở nano tinh thể bán dẫn khi kích thước nhỏ đi [13]. Sơ đồ nguyên lý chế tạo dây nano ZnS:Mn trong cách tiếp cận 1. Sơ đồ hệ lò ống nằm ngang (a); Quy trình thực nghiệm chế tạo các cấu trúc nano tinh thể ZnS một chiều bằng phương pháp bốc bay nhiệt theo cơ chế VLS (b); Hệ bốc bay nhiệt thực tế (c). Sơ đồ phân bố vùng nhiệt độ đặt đế trong lò.

Sơ đồ mô tả quá trình khuếch tán ion Mn2+ trong mạng nền ZnS. Sơ đồ mô tả quá trình thực nghiệm chế tạo các cấu trúc nano ZnS: Mn một chiều bằng phương pháp bốc bay nhiệt từ hai nguồn vật liệu có nhiệt độ nóng chảy khác nhau (1), (2) và quy trình thực nghiệm chế tạo nano tinh thể ZnS: Mn một chiều (3). Sơ đồ nhiễu xạ tia X từ một số hữu hạn các mặt phẳng (p mặt phẳng). Các tín hiệu và sóng điện từ phát xạ từ mẫu do tán xạ.8 (a) Sơ đồ cấu tạo kính hiển vi điện tử quét; (b) Đường đi của tia điện tử trong SEM.

Ảnh thiết bị đo ảnh FESEM được tích hợp với đầu đo EDS và phổ CL. Hệ đo hệ đo phổ huỳnh quang, kích thích huỳnh quang (NanoLog spectrofluorometer, HORIBA Jobin Yvon. Ảnh FESEM hình thái bề mặt của các cấu trúc nano ZnS một chiều nhận được sau khi nuôi tại các vùng nhiệt độ đặt đế khác nhau: (a) cách nguồn bốc bay 5 cm; (b) cách nguồn bốc bay 7cm; (c) cách nguồn bốc bay 9 cm. Phổ nhiễu xạ tia X của dây nano ZnS nhận được sau khi nuôi.

Phổ PL của dây nano ZnS chế tạo được (đường liền nét) và các phổ thành phần (đường đứt đoạn). (a) Phổ PL của các cấu trúc một chiều ZnS:Mn2+ pha tạp bằng phương pháp khuếch tán ở nhiệt độ 300 °C; (b) giản đồ năng lượng ZnS-Mn. Vị trí đo phổ và phổ EDS của mẫu ZnS:Mn2+ pha tạp khuếch tán ở 400 °C trong 45 phút. Phổ PL của mẫu ZnS được tiến hành pha tạp Mn2+ ở nhiệt độ 400 °C trong 45 phút và các phổ thành phần, ảnh chèn là hình mô tả quá trình khuếch tán ion Mn2+ vào dây nano ZnS.

Phổ PL của các cấu trúc một chiều ZnS được tiến hành pha tạp Mn2+ ở 400 °C trong các thời gian khác nhau. Nồng độ Mn2+ pha tạp phụ thuộc vào thời gian tiến hành khuếch tán. Ảnh FESEM của dây nano ZnS được khuếch tán ion Mn2+ tại nhiệt độ 500 °C trong thời gian 45 phút. Phổ EDS của các vị trí trên dây nano ZnS:Mn2+ khuếch tán ở 500 °C trong thời gian 45 phút.

Phổ PL của dây nano ZnS:Mn2+ khuếch tán ở nhiệt độ 500 °C trong thời gian 45 phút. Ảnh FESEM (a) và phổ EDS (b) của dây nano ZnS sau khi được khuếch tán ion Mn2+ bằng phương pháp khuếch tán nhiệt tại nhiệt độ 600 °C trong thời gian 45 phút. Các cấu trúc nano 1D ZnS: Mn2+ nhận được sau khi nuôi trên đế Si/Au bằng phương pháp bốc bay nhiệt sử dụng hai nguồn bốc bay là bột ZnS và muối MnCl2 tại các vùng nhiệt độ đặt đế khác nhau: (a) Các đai nano ZnS: Mn2+cách nguồn vật liệu 5 cm; (b) vùng e chứa dây, đai nano cách nguồn bốc bay 7 cm; (c) vùng chứa các dây nano cách nguồn bốc bay 9 cm. Phổ nhiễu xạ tia X của các cấu trúc nano một chiều ZnS: Mn2+ nhận được sau khi nuôi.

Phổ huỳnh quang (PL) và phổ kích thích huỳnh quang (PLE) của dây nano ZnS: Mn2+ bằng phương pháp bốc bay đồng thời bột ZnS và muối MnCl2 tại nhiệt độ 1150 °C trong thời gian 45 phút. Phổ PL của các cấu trúc nano một chiều ZnS (1); dây nano (2); dây và đai nano (3) và đai nano (4) ZnS: Mn2+. Phổ huỳnh quang phụ thuộc nhiệt độ của các đai nano ZnS: Mn2+. Phổ huỳnh quang catốt (CL) ở chế độ đo toàn phổ được thực hiện trên đai nano ZnS: Mn2+(a); dây nano (b).

Ảnh FESEM của các đai nano ZnS: Mn2+ (a); phổ EDS tại các vị trí được đánh dấu trên ảnh FESEM (c-d). Ảnh FESEM, ảnh FESEM-CL được đánh dấu vị trí các điểm đo CL (spot 1-3) (a); phổ CL tại các vị trí đánh dấu (b). Ảnh FESEM-CL của các dây nano đánh dấu vị trí đo phổ CL tại vị trí 1, 2 tương ứng với Spot 1,2 (a) và phổ CL đo được tại hai vị trí được đánh dấu trên ảnh FESEM-CL (b). Phổ của dây nano ZnS:Mn2+ được vẽ bằng phần mềm color calculator (a) Biều đồ CIE hiển thị tọa độ màu của phổ (b).

Giản đồ chuyển mức năng lượng của ion Mn2+ trong mạng nền ZnS và sơ đồ mô tả sự phối màu phát xạ tạo ra ánh sáng trắng ấm. LÝ DO CHỌN ĐỀ TÀI ZnS đã được nghiên cứu rộng rãi và nó đã thu hút được sự quan tâm mạnh mẽ trong nhiều lĩnh vực nghiên cứu. Hiện tại, có nhiều phương pháp tổng hợp vật liệu ZnS để hình thành nên các cấu trúc khác nhau như các dạng: 3D (vật liêu khối), 2D (dạng màng mỏng nano, tấm nano), dạng 1D (dây nano, sợi nano), 0D (chấm lượng tử, hạt nano). Là một bán dẫn vùng cấm rộng với năng lượng vùng cấm từ 3,6 – 3,9 eV, ZnS đã được ứng dụng rộng rãi trong các thiết bị quang điện tử như laser tử ngoại, màn hình phẳng, màng mỏng quang điện, điốt phát quang (LED)….

ZnS là một trong những bán dẫn được khám phá sớm nhất trong lịch sử. Nó là một trong những loại bột huỳnh quang truyền thống dùng trong màn hình hiển thị tia âm cực và trong các loại đèn huỳnh quang. Các nghiên cứu gần đây cho thấy, với các cấu trúc nano tinh thể một chiều ZnS cho phát xạ mạnh trong vùng tử ngoại với bước sóng từ khoảng 320-350nm. Một số công trình nghiên cứu trên các cấu trúc 1D ZnS cho phát xạ laser ở nhiệt độ phòng và đây là một trong những vật liệu tiềm năng ứng dụng trong chế tạo laser tử ngoại.

Tuy nhiên, các nghiên cứu cũng cho thấy ngoài phát xạ bờ vùng thì trong các cấu trúc nano 1D ZnS còn có các phát xạ do sai hỏng mạng nền trong vùng nhìn thấy, đặc biệt là trong vùng ánh sáng xanh lục (green), xanh lam (blue). Với vùng cấm rộng, khả năng tiếp nhận các tạp chất phong phú (từ kim loại chuyển tiếp đến đất hiếm), người ta hoàn toàn có thể điều khiển dải phát xạ trong vùng nhìn thấy của ZnS ví dụ như: ZnS: Cu phát xạ ánh sáng trong vùng xanh lục, ZnS: Mn phát xạ màu vàng-cam, ZnS: Eu cho phát xạ đỏ e 2 …vv. Như vậy chúng ta hoàn toàn có thể điều khiển dải phát xạ trong vùng nhìn thấy của ZnS để có thể tạo ra một dải phát xạ rộng trong vùng nhìn thấy (phát xạ ánh sáng trắng) bằng cách tạo ra nhiều các sai hỏng mạng nền hoặc pha tạp, đồng pha tạp. Ngày nay, trong lĩnh vực chiếu sáng LED, các LED phát xạ ánh sáng trắng (WLED) thường được chế tạo bằng cách sử dụng bột huỳnh quang YAG:Ce phát xạ ánh sáng vàng phủ lên chip LED xanh lam hoặc sử dụng chip LED tử ngoại kích thích các bột huỳnh quang đơn sắc như xanh lam (B), xanh lục (G), đỏ (R).

Do vậy với khả năng phát xạ phong phú trong vùng nhìn thấy, ZnS là vật liệu tiềm năng trong chế tạo điốt phát quang sử dụng nguồn kích thích UV. Trong nghiên cứu này, chúng tôi sử dụng phương pháp bốc bay nhiệt sử dụng hai vật liệu nguồn là bột ZnS và muối MnCl2 để chế tạo các cấu trúc nano ZnS một chiều pha tạp ion Mn2+ và nghiên cứu khả năng ứng dụng của chúng trong chế tạo điốt phát quang.
