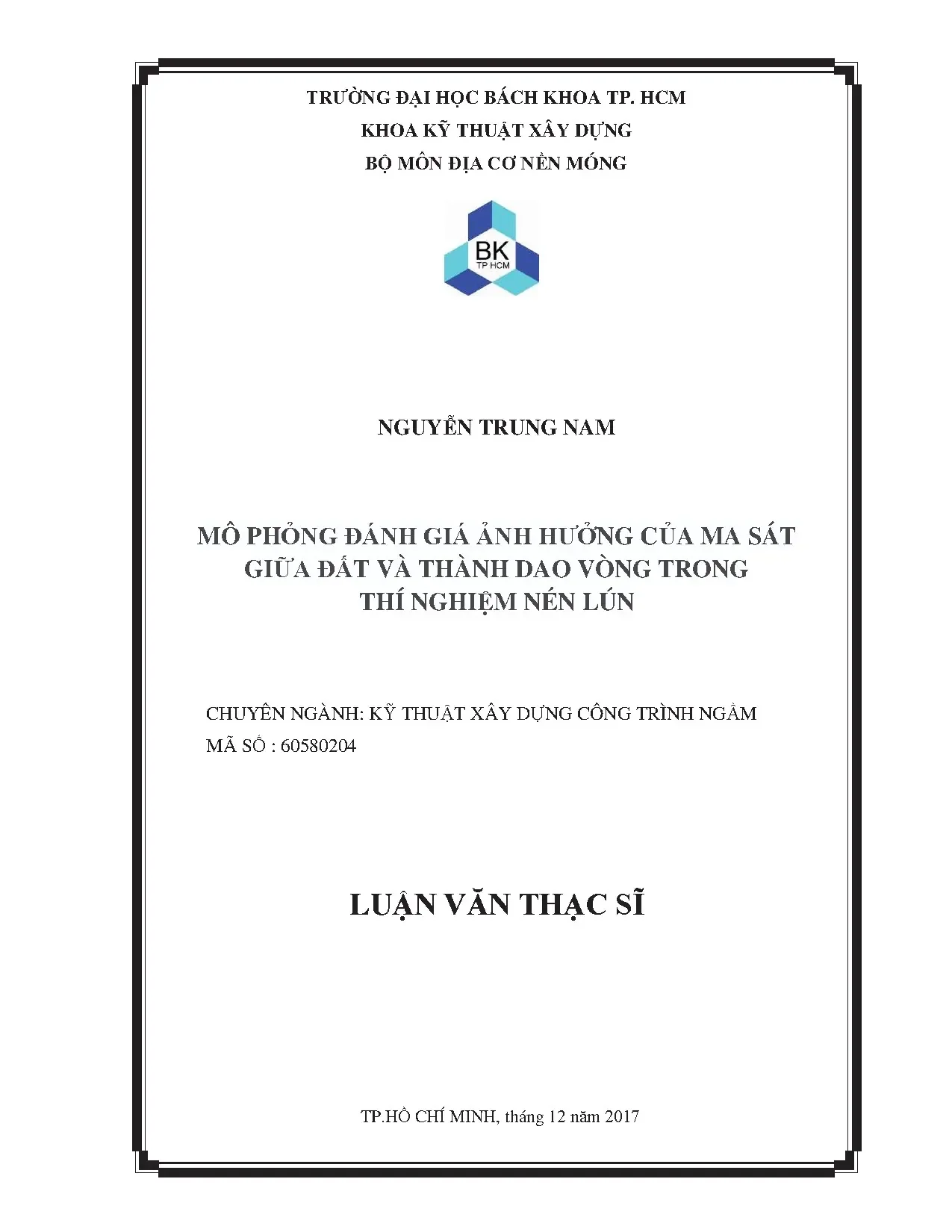

Luận Văn Thạc Sĩ: Đánh Giá Ảnh Hưởng Ma Sát Giữa Đất Và Thành Dao Vòng Trong Thí Nghiệm Nén Lún

Luận văn thạc sĩ phân tích mô phỏng ảnh hưởng ma sát đất đến thành dao vòng trong thí nghiệm nén lún, cung cấp kiến thức chuyên sâu về kỹ thuật.

• Tác giả: Nguyễn Trung Nam
• Người hướng dẫn: PGS. Bùi Trường Sơn
• Trường học: Trường Đại Học Bách Khoa Tp. Hcm
• Chuyên ngành: Kỹ Thuật Xây Dựng
• Đề tài: Mô Phỏng Đánh Giá Ảnh Hưởng Của Ma Sát Giữa Đất Và Thành Dao Vòng Trong Thí Nghiệm Nén Lún
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2017
• Địa điểm: Tp. Hồ Chí Minh

Tóm tắt

I. Giới thiệu và mục tiêu nghiên cứu

Luận văn thạc sĩ này tập trung vào việc mô phỏng và đánh giá ảnh hưởng của ma sát đất - thành dao vòng trong thí nghiệm nén lún. Mục tiêu chính là sử dụng phương pháp phần tử rời rạc (DEM) để phân tích các yếu tố ảnh hưởng đến kết quả thí nghiệm, bao gồm sự suy giảm ứng suất, hệ số áp lực hông, và đặc điểm biến dạng của mẫu đất. Nghiên cứu này có ý nghĩa quan trọng trong việc nâng cao độ chính xác của các bài toán địa kỹ thuật và thiết kế nền móng công trình.

1.1. Ý nghĩa khoa học và thực tiễn

Luận văn thạc sĩ này không chỉ mang tính học thuật mà còn có giá trị thực tiễn cao. Việc mô phỏng bằng phương pháp phần tử rời rạc (DEM) giúp hiểu rõ hơn về ứng xử của đất trong quá trình nén, từ đó cải thiện độ tin cậy của các thí nghiệm nén lún. Kết quả nghiên cứu có thể áp dụng trong thiết kế và xử lý nền móng, đặc biệt là trong các công trình ngầm.

1.2. Mục tiêu cụ thể

Mục tiêu cụ thể của nghiên cứu là đánh giá các yếu tố ảnh hưởng đến kết quả thí nghiệm nén lún, bao gồm kích thước mẫu, hệ số áp lực hông, và sự suy giảm ứng suất do ma sát giữa đất và thành dao vòng. Nghiên cứu cũng nhằm xác định mối quan hệ giữa ứng suất đứng và biến dạng nén, từ đó rút ra các nhận định về độ tin cậy của thí nghiệm.

II. Phương pháp nghiên cứu và mô phỏng

Nghiên cứu sử dụng phương pháp phần tử rời rạc (DEM) để mô phỏng thí nghiệm nén lún. Phương pháp này cho phép phân tích ứng xử của mẫu đất ở cấp độ vi mô, bao gồm sự tương tác giữa các hạt đất và ma sát với thành dao vòng. Phần mềm PFC2D được sử dụng để thực hiện các tính toán và mô phỏng, giúp thu thập dữ liệu về ứng suất và biến dạng của mẫu đất.

2.1. Nguyên lý của phương pháp DEM

Phương pháp phần tử rời rạc (DEM) dựa trên nguyên lý tính toán lực tiếp xúc và chuyển vị của từng hạt đất riêng lẻ. Quá trình tính toán được lặp lại theo từng bước thời gian, cập nhật vị trí của các hạt và lực tác dụng. Phương pháp này cho phép phân tích ứng xử của đất cả ở mức độ vi mô và vĩ mô, đặc biệt phù hợp với các bài toán địa kỹ thuật có biến dạng lớn.

2.2. Mô hình mô phỏng và kiểm tra

Mô hình mô phỏng được thiết lập để phân tích các yếu tố ảnh hưởng đến kết quả thí nghiệm nén lún, bao gồm chiều cao và bề rộng mẫu. Các đặc điểm như đường lực khi tăng tải, quan hệ giữa ứng suất đứng và hệ số áp lực ngang, và sự mất mát ứng suất do ma sát được kiểm tra và đánh giá chi tiết.

III. Kết quả và phân tích

Kết quả mô phỏng cho thấy ảnh hưởng đáng kể của kích thước mẫu và ma sát giữa đất và thành dao vòng đến kết quả thí nghiệm nén lún. Sự suy giảm ứng suất và thay đổi hệ số áp lực hông được ghi nhận, cùng với các đặc điểm biến dạng của mẫu đất. Nghiên cứu cũng chỉ ra rằng việc tăng kích thước mẫu đến một mức nhất định sẽ làm giảm ảnh hưởng của các yếu tố này.

3.1. Ảnh hưởng của kích thước mẫu

Kết quả cho thấy kích thước mẫu có ảnh hưởng lớn đến kết quả thí nghiệm nén lún. Mẫu nhỏ chịu ảnh hưởng nhiều hơn từ ma sát và sự suy giảm ứng suất, trong khi mẫu lớn hơn cho kết quả ổn định hơn. Điều này khẳng định tầm quan trọng của việc lựa chọn kích thước mẫu phù hợp trong các thí nghiệm địa kỹ thuật.

3.2. Đánh giá hệ số áp lực hông

Nghiên cứu đã đánh giá sự thay đổi của hệ số áp lực hông (K0) trong quá trình nén. Kết quả cho thấy K0 giảm dần khi áp lực đứng tăng, phản ánh sự phân bố lại ứng suất trong mẫu đất. Điều này cung cấp thông tin quan trọng cho việc thiết kế và phân tích nền móng công trình.

IV. Kết luận và kiến nghị

Luận văn thạc sĩ này đã thành công trong việc mô phỏng và đánh giá ảnh hưởng của ma sát đất - thành dao vòng trong thí nghiệm nén lún. Kết quả nghiên cứu không chỉ làm rõ các yếu tố ảnh hưởng đến thí nghiệm mà còn cung cấp cơ sở khoa học để cải thiện độ chính xác của các bài toán địa kỹ thuật. Các kiến nghị được đưa ra bao gồm việc mở rộng nghiên cứu sang mô hình 3D và tăng cường số lượng phần tử trong mô phỏng để nâng cao độ chính xác.

4.1. Giá trị thực tiễn

Nghiên cứu có giá trị thực tiễn cao, đặc biệt trong lĩnh vực kỹ thuật xây dựng và địa kỹ thuật. Kết quả mô phỏng giúp các kỹ sư hiểu rõ hơn về ứng xử của đất trong quá trình nén, từ đó thiết kế và xử lý nền móng hiệu quả hơn.

4.2. Hướng phát triển tương lai

Hướng phát triển tương lai của nghiên cứu bao gồm việc áp dụng phương pháp mô phỏng 3D để mô tả chính xác hơn ứng xử của đất trong không gian. Ngoài ra, việc tăng cường số lượng phần tử và thời gian tính toán sẽ giúp nâng cao độ chính xác của các kết quả mô phỏng.

Trích đoạn nội dung tài liệu

MỞ ĐẦU Ý nghĩa khoa học và thực tiễn của đề tài Bên cạnh phương pháp phần tử hữu hạn, việc mô phỏng bằng phương pháp số như phương pháp phần tử rời rạc - DEM (Discrete Element Method) cho các loại vật liệu rời như đất được sử dụng trong nghiên cứu nhiều hơn. Phương pháp này còn có thể được gọi là phương pháp điểm vật chất – MPM (Material Point Method). Mặc dù được bắt đầu nghiên cứu từ rất lâu (trong những thập kỷ 90 ở thế kỷ trước) nhưng gần đây DEM được nghiên cứu áp dụng rộng rãi hơn trong lĩnh vực Địa kỹ thuật. Cũng như phương pháp phần tử hữu hạn (FEM), DEM là phương pháp dùng để phân tích ứng xử các bài toán cơ học với việc phân chia môi trường thành các phần tử.

Điểm khác ở đây là các phần tử của DEM không phải là các phần tử như FEM mà lại là các hạt đất có hoặc không có liên kết với nhau bởi các trường liên kết. Trong Địa kỹ thuật, biến dạng của nền đất thực tế có thể không phải là biến dạng nhỏ. Vì vậy, việc sử dụng phương pháp phần tử hữu hạn để giải các bài toán Địa kỹ thuật đôi khi không phù hợp so với các bài toán kết cấu bên trên ví dụ như khi phân tích mức độ chuyển vị của công trình đắp trên đất yếu, trượt mái dốc hay chuyển vụi ngang trong hố đào. Phương pháp DEM cho phép phân tích ứng xử cả khi mức độ chuyển vị lớn.

Nội dung chính của luận văn là sử dụng phương pháp DEM để mô phỏng thí nghiệm nén cố kết trên mẫu đất. Kết quả nghiên cứu mô phỏng giúp làm rõ ứng xử của toàn bộ mẫu đất trong quá trình nén như sự phân bố ứng suất biến dạng, ma sát giữa đất và dao vòng, sự suy giảm ứng suất do ma sát với thành dao vòng và một số yếu tố khác. Kết quả phân tích có thể cho phép rút ra các nhận định sâu sắc hơn về thí nghiệm này nên có ý nghĩa thực tiễn, góp phần làm chính xác kết quả của các bài toán phân tích Địa kỹ thuật. -2- Mục tiêu nghiên cứu của đề tài Thí nghiệm nén cố kết cho phép đánh giá các giá trị đặc trưng biến dạng của đất như: module tổng biến dạng Eo, hệ số nén a, chỉ số nén Cc, hệ số cố kết Cv và một số đại lượng khác.

Giá trị các đặc trưng này được sử dụng để dự tính độ lún và độ lún theo thời gian của nền đất dưới công trình. Mức độ chính xác của các giá trị đặc trưng biến dạng đóng vai trò quan trọng trong kết quả tính toán thiết kế nền móng công trình nói chung và xử lý nền nói riêng. Trong quá trình cố kết, dưới tác dụng của tải trọng ngoài, các hạt rắn sẽ được sắp xếp lại và làm giảm hệ số rỗng, mẫu bị nén lún. Khi dịch chuyển, các hạt đất cọ xát với thành dao vòng làm mất mát năng lượng tác dụng lên hạt.

Do đó, lực tác dụng trên bề mặt mẫu đất và bên dưới có thể không bằng nhau. Ngoài ra, lực ngang tác dụng lên thành dao vòng cũng thay đổi. Để khảo sát các yếu tố này, chúng tôi chọn lựa tiến hành mô phỏng thí nghiệm nén cố kết bằng phần mềm PFC2D. Căn cứ cơ sở kết quả mô phỏng thí nghiệm nén cố kết, tiến hành phân tích đánh giá giá trị ứng suất theo phương đứng và theo phương ngang tác dụng lên dao vòng.

Từ đó phân tích đặc điểm giá trị hệ số áp lực hông K0 theo giá trị ứng suất tác dụng. Ngoài ra trong mô phỏng còn tiến hành phân tích đánh giá ứng suất trên và ứng suất đáy. Từ kết quả này cho phép đánh giá sự thất thoát áp lực do ma sát. Phƣơng pháp nghiên cứu Phương pháp nghiên cứu được chọn lựa phân tích mô phỏng bằng phương pháp phần tử rời rạc (DEM).

Phương pháp này được giới thiệu bởi Cundall và được sử dụng rộng rãi trong việc khảo sát ứng xử vi mô và vĩ mô của vật liệu đất rời (Cook và Jensen, 2002; Shimizu et al. Trong phương pháp DEM, đất được xem như là một tập hợp gồm các hạt rời rạc. Lực tiếp xúc và chuyển vị của mẫu được tính toán thông qua chuyển vị của từng hạt riêng lẻ. Quá trình tính toán lặp trong PFC2D - là một thuật toán để lặp lại tác động của định luật chuyển động, định luật lực - chuyển vị lên từng hạt trong mẫu và cập nhật lại vị trí tuyệt đối của tường theo bước thời gian.

Dữ liệu thu nhận được từ vị trí của các hạt được sử dụng để đánh giá ứng suất và biến dạng cho mẫu thí nghiệm. -3- Nội dung của luận văn chủ yếu đi sâu phân tích một số yếu tố ảnh hưởng lên kết quả thí nghiệm nén lún, chưa xét đến các đặc trưng biến dạng theo thời gian như hệ số cố kết Cv, tính biến dạng do từ biến. Việc mô phỏng theo mô hình bài toán phẳng chưa hoàn toàn mô tả được ứng xử thực tế của vật liệu đất phân bố trong không gian. Ngoài ra, do giới hạn về số lượng phần tử phát sinh và thời gian tính toán mô phỏng, cho tới nay, phương pháp DEM chủ yếu được sử dụng để mô phỏng ứng xử của một mẫu đất với số lượng hạt đất giới hạn.

Tuy vậy, mỗi bài toán mô phỏng cũng có thể chiếm thời gian xấp xỉ một tuần đối với máy tính thông thường. TỔNG QUAN CÁC NGHIÊN CỨU VỀ ỨNG XỬ CỦA HỖN HỢP ĐẤT RỜI KHI CHỊU TÁC ĐỘNG NGOẠI LỰC 1. Một số nghiên cứu phân tích mô phỏng ứng xử của đất bằng phƣơng pháp phần tử rời rạc Cho đến nay, việc mô phỏng ứng xử trong thí nghiệm thông qua các nghiên cứu có sử dụng phương pháp phần tử rời rạc DEM (Discrete Element Method) cho vật liệu rời như đất phổ biến khá rộng rãi như: mô phỏng thí nghiệm nén mẫu có chứa hạt hòa tan (Cha M., 2012), thí nghiệm cắt trực tiếp (S. Song, 2009), thí nghiệm nén dọc trục (S.

Lee et al. Khai thác tối đa các ưu điểm của phương pháp này là mô phỏng nhanh, tương đối chính xác và đặc biệt là việc thu thập kết quả và quan sát ứng xử của vật liệu ở cấp độ vi hạt giúp phương pháp này vượt trội so với các thí nghiệm truyền thống. Ở đây, thí nghiệm thông thường không thể cho phép đánh giá ứng xử vi mô như tương tác giữa các hạt hay việc đo đạc đánh giá nội lực tại một điểm bất kỳ. Các nghiên cứu về ảnh hưởng của kích thước mẫu đến kết quả thí nghiệm đã được nhiều tác giả đề cập, như trong thí nghiệm thực cắt trực tiếp (Z.

Dadkhah, 2010), nén ba trục (Tarek O., 2013) và thí nghiệm mô phỏng cắt trực tiếp (Jacobson, D. Các nghiên cứu này chỉ ra rằng việc thay đổi kích thước mẫu làm ảnh hưởng ít nhiều đến các kết quả thu được như giá trị góc ma sát trong và sức chống cắt của mẫu nói chung. Mẫu càng bé thì chịu ảnh hưởng càng lớn, khi tăng kích thước mẫu đến một kích thước đủ lớn thì sự ảnh hưởng này không còn rõ rệt nữa. Đối với các loại đất dạng hạt, kết cấu ban đầu có ảnh hưởng rất lớn đến ứng xử cơ học của vật liệu như: sức kháng cắt, ứng xử cắt và độ cứng của đất đó.

Những nghiên cứu của O’Sullivan (O'Sullivan 2002) cho thấy lực cắt giảm đáng kể do sự thay đổi cấu -5- trúc của hạt thép trong mẫu mặc dù hỗn hợp có cùng dung trọng. Ảnh hưởng của cấu trúc lên ứng xử của đất cát đã được báo cáo bởi S. Yimsiri và cộng sự (Yimsiri và Soga, 2010) bằng việc tiến hành mô phỏng thí nghiệm kéo và nén dọc trục với những mẫu có sự sắp xếp các hạt ban đầu khác nhau. Những nghiên cứu của các tác giả trước đây cho thấy sự thay đổi trong ứng xử của hỗn hợp đất rời có chứa hạt khoáng trong suốt quá trình các hạt này bị hòa tan.

Fam và cộng sự (2002) chỉ ra rằng biến dạng đứng gia tăng và vận tốc sóng cắt giảm đi ở thời điểm ban đầu sau đó chúng hội tụ. Trương Quang Hùng (2010) nghiên cứu ứng xử cơ học của hỗn hợp mẫu trong suốt quá trình hòa tan bằng thí nghiệm nén cố kết có đặt các lớp cảm biến trên hộp nén. Kết quả cho thấy biến dạng đứng gia tăng và hội tụ ở thời điểm ban đầu trong khi vận tốc sóng cắt đo được ở tất cả các lớp giảm đi khi các hạt bắt đầu hòa tan sau đó tăng đến giá trị ổn định. Sự trễ của vận tốc sóng cắt trong các lớp quan sát được là do các hạt bắt đầu hòa tan từ dưới lên trên trong hộp nén.

Sự giảm của vận tốc sóng cắt được giải thích không chỉ do nguyên nhân mật độ khối lượng và hệ số rỗng thay đổi mà còn do những nhân tố cơ học vi mô như phân bố lại sự tiếp xúc của các hạt và hệ số phối vị thay đổi. Shin và cộng sự (2009) cho thấy hệ số áp lực ngang giảm đến hệ số áp lực đất chủ động của Rankine và giảm đến giá trị ban đầu đối với các mẫu có chứa 10%, 15% hạt hòa tan. Kết quả thực nghiệm có thể được khẳng định bằng các kết quả mô phỏng số. Kết quả mô phỏng số cũng cho thấy kết cấu trở nên không đẳng hướng về số tiếp xúc, lực tiếp xúc và sự phân bố lực cắt.

Tuy nhiên không có bằng chứng rõ ràng để giải thích sự giảm của vận tốc sóng cắt trong suốt quá trình hòa tan và vẫn còn thiếu thông tin về ứng xử cơ học của hỗn hợp trong quá trình hòa tan. Những nghiên cứu của Cha và Santamarina về ứng xử của hạt thô rời trong quá trình hòa tan sử dụng phương pháp phần tử rời rạc (DEM) mô hình 3D để mô phỏng cũng đưa một số kết luận như: quá trình hòa tan làm gia tăng chuyển vị đứng và độ rỗng của mẫu, làm số phối vị giảm đi. Số phối vị thể hiện sự sắp xếp của các hạt. Khi số phối vị giảm, kết cấu hạt trở nên mất ổn định, và do đó sức chống cắt giảm, sức -6- chống tải động giảm.

Số phối vị của các mẫu tăng lên ứng với sự gia tăng áp lực nén. Sự gia tăng số phối vị là do dưới áp lực nén lớn hơn, thể tích mẫu giảm, các hạt sắp xếp gần nhau hơn. Số đường lực truyền trong mẫu giảm, hình dạng tổ ong xuất hiện xung quanh vị trí hạt bị hòa tan .
