Tổng quan nghiên cứu

Công nghệ khoan phun vữa cao áp (Jet Grouting) là phương pháp cải thiện nền đất yếu bằng cách sử dụng tia phun áp lực cao để cắt xói và trộn đất tại chỗ với vữa xi măng, tạo thành cột đất - xi măng (soilcrete) có kích thước từ 0,4 m đến hơn 1 m và chiều sâu lên đến 10 m hoặc hơn. Tại TP. Hồ Chí Minh, nền đất yếu phổ biến với độ dày từ 1 đến 30 m, đặc biệt tại các khu vực như bờ kênh Nhiêu Lộc – Thị Nghè và gần cảng Phú Hữu, gây ra nhiều vấn đề về ổn định công trình xây dựng. Việc ứng dụng Jet Grouting tại Việt Nam còn hạn chế do chi phí thiết bị cao và thiếu quy trình kỹ thuật hướng dẫn cụ thể.

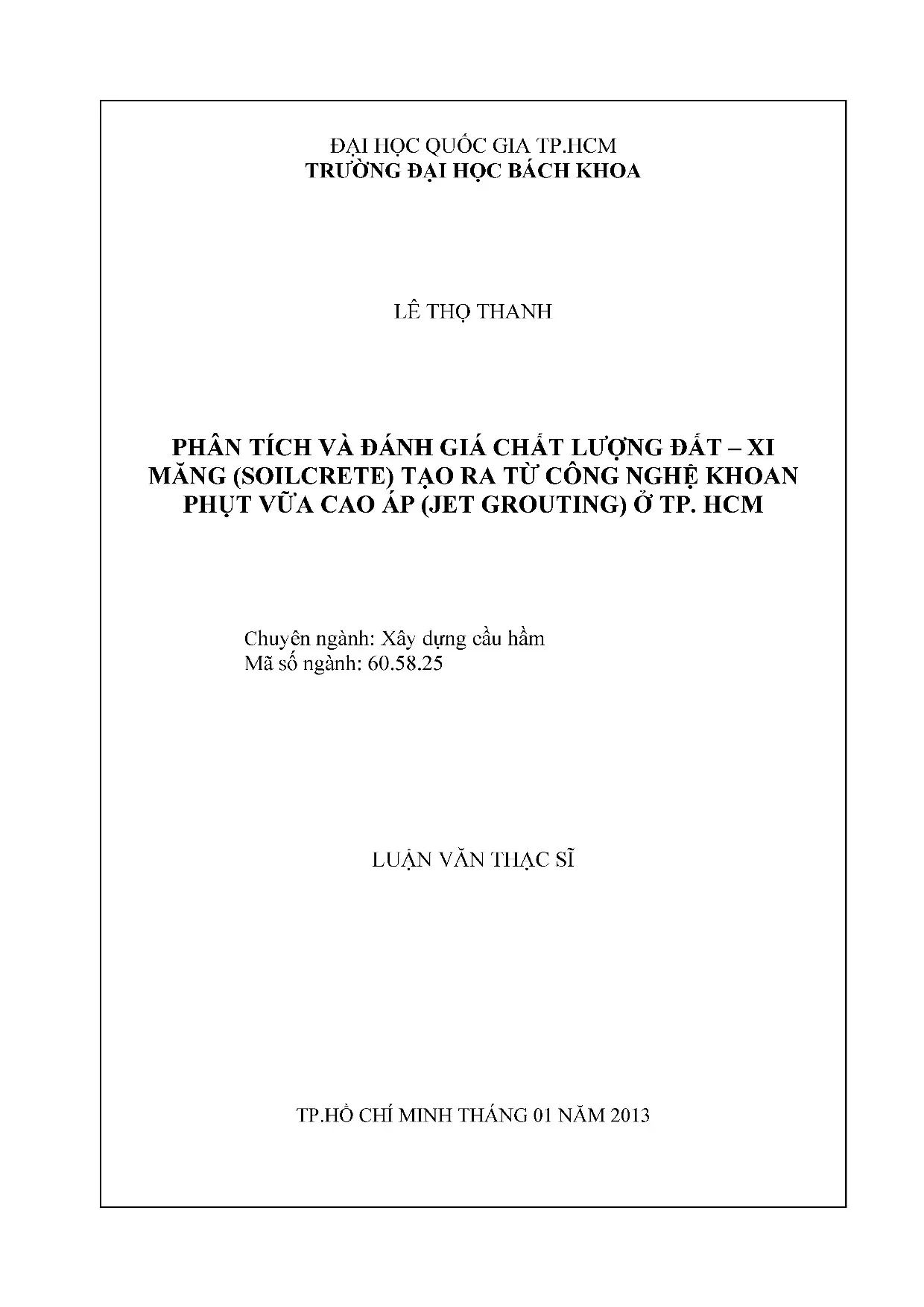

Luận văn thạc sĩ này nhằm phân tích và đánh giá chất lượng đất – xi măng (soilcrete) tạo ra từ hệ thống Jet Grouting phun đơn lắp ghép, được chế tạo từ các thiết bị sẵn có trong nước và nhập khẩu cũ, nhằm giảm chi phí đầu tư và chủ động công nghệ. Nghiên cứu thực hiện tại hai vị trí thử nghiệm ở TP. HCM: bờ kênh Nhiêu Lộc – Thị Nghè, quận Bình Thạnh và gần cảng Phú Hữu, quận 9, trong khoảng thời gian từ tháng 12/2011 đến tháng 1/2012. Mục tiêu cụ thể là lắp ghép bộ thiết bị Jet Grouting phun đơn, vận hành thử nghiệm, phân tích chất lượng soilcrete qua các thí nghiệm hiện trường và phòng thí nghiệm, từ đó đề xuất các thông số vận hành phù hợp với điều kiện địa chất TP. HCM.

Kết quả nghiên cứu góp phần xây dựng cơ sở dữ liệu tham khảo cho việc ứng dụng Jet Grouting phun đơn tại Việt Nam, đồng thời mở ra hướng phát triển hệ thống thiết bị lắp ghép, giảm chi phí và nâng cao hiệu quả cải thiện nền đất yếu trong các công trình xây dựng đô thị.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu về công nghệ Jet Grouting, bao gồm:

  • Nguyên lý khoan phun vữa cao áp: Sử dụng tia phun áp lực cao (20-60 MPa) để cắt xói và trộn đất tại chỗ với vữa xi măng, tạo thành cột soilcrete có kích thước và cường độ phụ thuộc vào áp lực, lưu lượng vữa, tỷ lệ nước/xi măng, vận tốc quay và nâng hạ cần phun.

  • Mô hình hình thành cột soilcrete: Đường kính cột phụ thuộc vào năng lượng xử lý trên một đơn vị chiều dài lỗ khoan, được tính theo công thức dựa trên định luật Bernoulli, liên quan đến áp lực phun, lưu lượng và vận tốc cần phun.

  • Các khái niệm chính:

    • Soilcrete: vật liệu đất – xi măng tạo thành sau quá trình trộn sâu.
    • Cường độ nén nở hông tự do (UCS): chỉ tiêu cơ lý quan trọng đánh giá chất lượng soilcrete.
    • Dòng bùn thải trào ngược: hỗn hợp vữa, nước và đất trào lên mặt đất trong quá trình thi công, cần được duy trì để đảm bảo chất lượng cột.
    • Thông số vận hành Jet Grouting: áp lực bơm, lưu lượng vữa, tỷ lệ nước/xi măng, vận tốc quay và nâng hạ cần phun.

  • Ảnh hưởng của thông số vận hành đến chất lượng soilcrete: Áp lực phun và vận tốc cần phun ảnh hưởng trực tiếp đến kích thước và cường độ cột; tỷ lệ nước/xi măng ảnh hưởng đến độ nhớt vữa và cường độ cuối cùng; duy trì dòng bùn thải trào ngược giúp ổn định quá trình trộn và hình thành cột.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp thực nghiệm hiện trường kết hợp thí nghiệm trong phòng để đánh giá chất lượng soilcrete tạo ra từ hệ thống Jet Grouting phun đơn lắp ghép.

  • Nguồn dữ liệu:

    • Thí nghiệm hiện trường thi công 4 cọc soilcrete tại hai vị trí ở TP. HCM: bờ kênh Nhiêu Lộc – Thị Nghè (2 cọc) và gần cảng Phú Hữu (2 cọc).
    • Thí nghiệm phòng thí nghiệm gồm nén nở hông tự do để xác định cường độ và độ cứng soilcrete.
    • Đo đạc kích thước cọc bằng phương pháp đào lộ đầu cọc và khoan lấy mẫu lõi.

  • Phương pháp phân tích:

    • Phân tích số liệu vận hành thiết bị (áp lực, lưu lượng, vận tốc quay và nâng hạ cần) được ghi nhận qua hệ thống hiển thị và lưu trữ tự động.
    • Đánh giá chất lượng soilcrete dựa trên kích thước cọc, cường độ nén nở hông tự do, mô đun biến dạng và các chỉ tiêu cơ lý khác.
    • So sánh kết quả giữa các cọc thử nghiệm và với các nghiên cứu quốc tế để đánh giá hiệu quả hệ thống lắp ghép.

  • Timeline nghiên cứu:

    • Lắp ghép và điều chỉnh thiết bị: tháng 12/2011.
    • Thí nghiệm hiện trường: tháng 5/2012.
    • Phân tích và đánh giá kết quả: cuối năm 2012.
    • Hoàn thiện luận văn và bảo vệ: tháng 1/2013.

  • Cỡ mẫu: 4 cọc soilcrete thử nghiệm, mỗi cọc được lấy mẫu và kiểm tra nhiều điểm sâu khác nhau để đảm bảo tính đại diện.

  • Lý do lựa chọn phương pháp: Phương pháp thực nghiệm hiện trường kết hợp thí nghiệm phòng giúp đánh giá toàn diện chất lượng soilcrete trong điều kiện thực tế và kiểm soát được các thông số vận hành thiết bị.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Khả năng lắp ghép và vận hành hệ thống Jet Grouting phun đơn trong nước
    Hệ thống thiết bị lắp ghép từ các thiết bị sẵn có và nhập khẩu cũ đã vận hành thành công tại hai vị trí thử nghiệm. Các cọc soilcrete có đường kính trên 1 m, chiều sâu thi công đạt khoảng 10 m. Áp lực bơm đạt 28-30 MPa, vận tốc nâng hạ cần phù hợp với thiết kế. Hệ thống hiển thị và lưu trữ thông số vận hành hoạt động ổn định, giúp kiểm soát quá trình thi công.

  2. Chất lượng soilcrete tạo thành

    • Cường độ nén nở hông tự do (UCS) đạt trên 4 MPa ở lớp cát xốp và trên 1 MPa ở lớp đất dính, phù hợp với yêu cầu kỹ thuật.
    • Đường kính cọc đo được qua đào lộ và khoan lõi dao động từ 1,0 đến 1,2 m, tương đương hoặc lớn hơn các nghiên cứu quốc tế.
    • Mô đun biến dạng Es, tỷ lệ với cường độ UCS, dao động trong khoảng 300-700, phù hợp với các giá trị tham khảo.

  3. Ảnh hưởng của thông số vận hành đến chất lượng soilcrete

    • Áp lực bơm và vận tốc nâng hạ cần có ảnh hưởng lớn đến kích thước và cường độ cọc. Áp lực cao và vận tốc nâng hạ chậm giúp tăng cường độ và kích thước cọc.
    • Tỷ lệ nước/xi măng của vữa ảnh hưởng đến độ nhớt và khả năng cắt xói của tia phun, tỷ lệ 1/1 được sử dụng phù hợp với điều kiện địa chất TP. HCM.
    • Việc duy trì dòng bùn thải trào ngược ổn định giúp đảm bảo chất lượng cọc, giảm hiện tượng nứt nẻ và tạo hình cột đồng đều.

  4. Khó khăn và sự cố trong thi công

    • Vòi phun bị nghẹt nhiều lần, gây gián đoạn thi công và kéo dài thời gian.
    • Vận tốc hạ cần nhanh hơn vận tốc nâng cần gây khó kiểm soát hình dạng cọc.
    • Vữa trào qua các khe nứt gây nứt nẻ mặt đất nhưng không ảnh hưởng lớn đến ổn định nền.

Thảo luận kết quả

Kết quả nghiên cứu cho thấy hệ thống Jet Grouting phun đơn lắp ghép có khả năng tạo ra các cọc soilcrete đạt chất lượng tương đương với các hệ thống nhập khẩu nguyên bộ, mở ra hướng phát triển công nghệ trong nước với chi phí thấp hơn. Việc kiểm soát chặt chẽ các thông số vận hành là yếu tố then chốt để đảm bảo chất lượng cọc, phù hợp với các nghiên cứu quốc tế về ảnh hưởng của áp lực, lưu lượng và vận tốc cần phun.

Sự cố nghẹt vòi và vận tốc hạ cần nhanh hơn vận tốc nâng cần là những vấn đề kỹ thuật cần được cải tiến trong các nghiên cứu tiếp theo để nâng cao hiệu quả thi công và chất lượng sản phẩm. Việc duy trì dòng bùn thải trào ngược được khẳng định là biện pháp quan trọng giúp ổn định quá trình trộn và hình thành cột soilcrete.

Dữ liệu thu thập được có thể được trình bày qua biểu đồ quan hệ giữa áp lực bơm và đường kính cọc, biểu đồ cường độ UCS theo chiều sâu, và bảng tổng hợp thông số vận hành từng cọc thử nghiệm, giúp minh họa rõ ràng ảnh hưởng của các yếu tố đến chất lượng soilcrete.

Đề xuất và khuyến nghị

  1. Cải tiến thiết bị vòi phun và hệ thống cần phun

    • Tăng kích thước vòi phun để giảm hiện tượng nghẹt, đồng thời giảm số lượng vòi để phù hợp công suất máy bơm.
    • Điều chỉnh hệ thống điều khiển vận tốc nâng hạ cần để đảm bảo vận tốc nâng và hạ cân bằng, tránh gây biến dạng cọc soilcrete.
    • Thời gian thực hiện: 6-12 tháng; Chủ thể: các đơn vị nghiên cứu và nhà sản xuất thiết bị trong nước.

  2. Phát triển hệ thống giám sát và lưu trữ thông số vận hành tự động

    • Hoàn thiện hệ thống PLC và phần mềm lưu trữ dữ liệu để tự động ghi nhận và phân tích thông số vận hành trong suốt quá trình thi công.
    • Thời gian thực hiện: 3-6 tháng; Chủ thể: nhóm nghiên cứu và nhà cung cấp thiết bị điện tử.

  3. Xây dựng quy trình kỹ thuật và tiêu chuẩn áp dụng Jet Grouting phun đơn tại Việt Nam

    • Dựa trên kết quả nghiên cứu và thử nghiệm hiện trường, đề xuất các thông số vận hành tiêu chuẩn phù hợp với điều kiện địa chất TP. HCM và các vùng đất yếu tương tự.
    • Thời gian thực hiện: 12 tháng; Chủ thể: Bộ Xây dựng, các viện nghiên cứu và trường đại học.

  4. Mở rộng thử nghiệm hiện trường và đánh giá chất lượng soilcrete trong các điều kiện địa chất khác nhau

    • Thực hiện thêm các thí nghiệm tại nhiều vị trí khác nhau để hoàn thiện cơ sở dữ liệu và đánh giá ảnh hưởng của đặc trưng đất nền đến chất lượng soilcrete.
    • Thời gian thực hiện: 1-2 năm; Chủ thể: các tổ chức nghiên cứu và doanh nghiệp xây dựng.

Đối tượng nên tham khảo luận văn

  1. Các kỹ sư và nhà thầu xây dựng nền móng

    • Lợi ích: Áp dụng công nghệ Jet Grouting phun đơn lắp ghép để cải thiện nền đất yếu với chi phí hợp lý, nâng cao hiệu quả thi công trong không gian chật hẹp.
    • Use case: Thi công móng cọc cho các công trình cầu, đường, nhà cao tầng tại TP. HCM và các đô thị lớn.

  2. Các nhà nghiên cứu và sinh viên chuyên ngành xây dựng cầu đường, địa kỹ thuật

    • Lợi ích: Nắm bắt kiến thức chuyên sâu về công nghệ Jet Grouting, phương pháp thử nghiệm và phân tích chất lượng soilcrete trong điều kiện thực tế.
    • Use case: Tham khảo để phát triển đề tài nghiên cứu, luận văn thạc sĩ, tiến sĩ liên quan đến cải thiện nền đất.

  3. Cơ quan quản lý và ban ngành xây dựng

    • Lợi ích: Cơ sở khoa học để xây dựng tiêu chuẩn kỹ thuật, quy trình thi công và nghiệm thu công trình sử dụng công nghệ Jet Grouting tại Việt Nam.
    • Use case: Ban hành quy định, hướng dẫn kỹ thuật cho các dự án xây dựng nền móng trên đất yếu.

  4. Nhà sản xuất và cung cấp thiết bị xây dựng

    • Lợi ích: Tham khảo thiết kế, lắp ghép và cải tiến hệ thống thiết bị Jet Grouting phù hợp với điều kiện trong nước, giảm chi phí nhập khẩu.
    • Use case: Phát triển sản phẩm thiết bị Jet Grouting lắp ghép, mở rộng thị trường trong nước và khu vực.

Câu hỏi thường gặp

  1. Jet Grouting phun đơn là gì và ưu điểm của nó?
    Jet Grouting phun đơn là phương pháp sử dụng tia phun vữa xi măng áp lực cao để cắt xói và trộn đất tại chỗ, tạo thành cột soilcrete. Ưu điểm là thiết bị đơn giản, không cần máy nén khí riêng, phù hợp thi công trong không gian hạn chế và nhiều loại đất khác nhau.

  2. Tại sao cần lắp ghép hệ thống Jet Grouting trong nước?
    Việc lắp ghép giúp giảm chi phí đầu tư so với nhập khẩu nguyên bộ, đồng thời chủ động trong việc bảo trì, sửa chữa và điều chỉnh thiết bị phù hợp với điều kiện địa phương, thúc đẩy ứng dụng công nghệ tại Việt Nam.

  3. Các thông số vận hành nào ảnh hưởng lớn nhất đến chất lượng soilcrete?
    Áp lực bơm, lưu lượng vữa, tỷ lệ nước/xi măng, vận tốc quay và vận tốc nâng hạ cần phun là các thông số quan trọng. Áp lực và vận tốc nâng hạ cần ảnh hưởng trực tiếp đến kích thước và cường độ cọc.

  4. Làm thế nào để kiểm tra chất lượng cọc soilcrete sau thi công?
    Có thể kiểm tra bằng phương pháp đào lộ đầu cọc để đo kích thước, khoan lấy mẫu lõi để thí nghiệm nén nở hông tự do xác định cường độ và độ cứng soilcrete.

  5. Những khó khăn thường gặp khi thi công Jet Grouting phun đơn là gì?
    Khó khăn gồm hiện tượng nghẹt vòi phun, khó kiểm soát vận tốc nâng hạ cần, và việc duy trì dòng bùn thải trào ngược ổn định. Những vấn đề này ảnh hưởng đến chất lượng và tiến độ thi công.

Kết luận

  • Hệ thống Jet Grouting phun đơn lắp ghép từ thiết bị sẵn có và nhập khẩu cũ có khả năng thi công tạo cọc soilcrete đạt đường kính trên 1 m và chiều sâu khoảng 10 m tại TP. HCM.
  • Chất lượng soilcrete đạt cường độ nén nở hông tự do trên 4 MPa ở lớp cát xốp và trên 1 MPa ở lớp đất dính, phù hợp với yêu cầu kỹ thuật.
  • Các thông số vận hành như áp lực bơm, lưu lượng vữa, tỷ lệ nước/xi măng và vận tốc cần phun ảnh hưởng rõ rệt đến kích thước và cường độ cọc.
  • Việc duy trì dòng bùn thải trào ngược và kiểm soát vận tốc nâng hạ cần là yếu tố quan trọng để đảm bảo chất lượng soilcrete.
  • Nghiên cứu mở ra hướng phát triển công nghệ Jet Grouting trong nước, giảm chi phí thiết bị và nâng cao hiệu quả cải thiện nền đất yếu tại các đô thị lớn.

Next steps: Cải tiến thiết bị vòi phun, hoàn thiện hệ thống giám sát tự động, xây dựng tiêu chuẩn kỹ thuật và mở rộng thử nghiệm hiện trường.

Call-to-action: Các nhà nghiên cứu, kỹ sư và doanh nghiệp xây dựng nên áp dụng và phát triển công nghệ Jet Grouting phun đơn lắp ghép để nâng cao chất lượng công trình trên nền đất yếu tại Việt Nam.
