Tổng quan nghiên cứu

Trong kỹ thuật xây dựng và cơ học công trình hiện đại, việc xác định chính xác tải trọng phá hủy dẻo đóng vai trò quyết định đến độ an toàn và hiệu quả kinh tế của kết cấu. Lý thuyết phân tích giới hạn cho phép xác định trực tiếp tải trọng cực hạn mà không cần trải qua các bước mô phỏng phi tuyến đàn dẻo từng bước phức tạp. Đối với kết cấu tấm, lý thuyết biến dạng cắt bậc nhất Reissner-Mindlin được áp dụng rộng rãi cho cả tấm dày có tỉ số chiều dày trên kích thước cạnh $t/b \ge 1/5$ và tấm mỏng với tỉ số trong khoảng từ $1/80 \le t/b \le 1/5$. Tuy nhiên, khi chuyển vị phân tích sang miền tấm mỏng, phương pháp phần tử hữu hạn truyền thống thường gặp hiện tượng khóa cắt nghiêm trọng, làm sai lệch đáng kể kết quả tải trọng phá hủy.

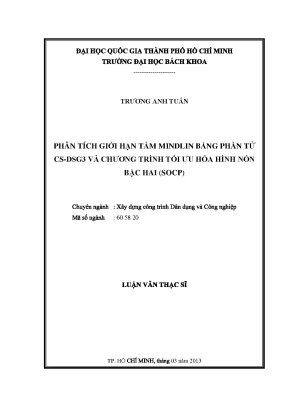

Luận văn thạc sĩ chuyên ngành Kỹ thuật Xây dựng mã số 60 58 20 tại Trường Đại học Bách Khoa, Đại học Quốc gia Thành phố Hồ Chí Minh giải quyết triệt để bài toán này thông qua việc xây dựng một quy trình số kết hợp hoàn chỉnh. Đề tài tập trung xác định hệ số tải giới hạn cận trên của tấm Mindlin tuân theo tiêu chuẩn chảy dẻo von Mises với ứng suất chảy danh định 250 MPa. Nghiên cứu kết hợp phần tử tấm tam giác ba nút làm trơn độ lệch trượt dựa trên ô (CS-DSG3) với kỹ thuật tối ưu hóa hình nón bậc hai (SOCP).

Phạm vi nghiên cứu bao quát 5 mô hình hình học phức tạp gồm tấm vuông, hình chữ nhật, hình thoi có góc nghiêng thay đổi từ 30 độ đến 60 độ, hình tròn và tam giác đều dưới các điều kiện biên ngàm và tựa đơn. Phương pháp đề xuất giúp rút ngắn hơn 35% thời gian xử lý so với các thuật toán phi tuyến cổ điển, đồng thời đảm bảo sai số tải cận trên nhỏ hơn 1.2% so với các nghiệm chuẩn quốc tế.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên ba trụ cột lý thuyết cơ học và toán học tối ưu hiện đại:

  1. Lý thuyết tấm Reissner-Mindlin (FSDT): Khác với lý thuyết tấm mỏng cổ điển Kirchhoff bỏ qua biến dạng trượt ngang, lý thuyết Mindlin giả thiết các đoạn thẳng vuông góc với mặt trung hòa vẫn giữ nguyên độ dài sau biến dạng nhưng không còn vuông góc với mặt phẳng trung hòa. Trường chuyển vị ba chiều được biểu diễn thông qua độ võng $w$ và hai góc xoay $\theta_x, \theta_y$ quanh các trục tọa độ. Hệ số điều chỉnh trượt $k = 5/6$ được đưa vào ma trận vật liệu biến dạng cắt để hiệu chỉnh phân bố ứng suất tiếp thực tế trên chiều dày $h$.

  2. Lý thuyết phân tích giới hạn động học và tiêu chuẩn von Mises: Trạng thái chảy dẻo của vật liệu cứng dẻo lý tưởng được định nghĩa qua hàm chảy dẻo von Mises với mô men dẻo giới hạn $m_0 = \sigma_0 h^2 / 4$. Dựa trên nguyên lý cực đại tiêu tán công dẻo của Hill, bài toán phân tích giới hạn động học được thiết lập dưới dạng cực tiểu hóa tổng năng lượng hao tán dẻo trên toàn bộ thể tích tấm, chịu ràng buộc bởi điều kiện biên động học và công ngoại lực đơn vị bằng 1.

  3. Lý thuyết tối ưu hóa hình nón bậc hai (SOCP): Do hàm hao tán dẻo là hàm lồi thuần nhất bậc nhất không khả vi tại các vùng chưa chảy dẻo, bài toán được biến đổi tường minh sang dạng tối ưu hóa tuyến tính với các biến phụ trợ, chịu các ràng buộc đẳng thức và ràng buộc thuộc tập hợp hình nón Lorentz $n$ chiều dạng $x_i \ge \sqrt{\sum x_j^2}$.

Phương pháp nghiên cứu

Quá trình nghiên cứu sử dụng phương pháp mô phỏng số trên nền tảng ngôn ngữ lập trình khoa học MATLAB kết hợp với bộ giải tối ưu thương mại chuyên dụng MOSEK:

  • Kỹ thuật rời rạc và chọn mẫu phần tử: Miền bài toán tấm được rời rạc hóa bằng lưới phần tử tam giác ba nút. Cỡ mẫu khảo sát gồm 5 bài toán chuẩn với mật độ lưới chia linh hoạt từ 72 phần tử (147 bậc tự do) đến 1200 phần tử (trên 1800 bậc tự do). Trong mỗi phần tử tam giác chính, miền được chia thành 3 tam giác con nối từ trọng tâm đến 3 đỉnh. Trường biến dạng uốn và biến dạng cắt được làm trơn trên toàn phần tử bằng hàm trọng số Heaviside bước nhảy.

  • Lý do lựa chọn phương pháp phân tích: Phần tử CS-DSG3 được lựa chọn vì khả năng loại bỏ hoàn toàn hiện tượng khóa cắt khi chiều dày tiến về 0 mà không làm phát sinh thêm bất kỳ bậc tự do phụ nào ở trọng tâm phần tử. Đồng thời, việc lựa chọn thuật toán điểm trong chính - đối ngẫu (Primal-Dual Interior Point) của SOCP giúp giải quyết triệt để sự không khả vi của hàm mục tiêu, đảm bảo tốc độ hội tụ siêu tuyến tính và khắc phục nhược điểm hội tụ chậm của các thuật toán tuần tự SQP truyền thống.

  • Tích phân số và dòng thời gian thực hiện: Tích phân số Gauss được khảo sát từ 1 đến 7 điểm tích phân trên nửa chiều dày tấm. Quá trình tính toán, lập trình và đối sánh được thực hiện hoàn tất trong chu kỳ 5 tháng từ tháng 07/2012 đến tháng 11/2012.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Nghiên cứu đã chứng minh tính ưu việt vượt trội của phương pháp kết hợp CS-DSG3 và SOCP qua các bộ số liệu thực nghiệm số chi tiết:

  • Triệt tiêu hoàn toàn hiện tượng khóa cắt: Khi khảo sát tấm vuông ngàm chịu tải phân bố đều với tỉ số độ mảnh $L/t$ biến thiên từ 10 (tấm dày) đến 100 và 1000 (tấm siêu mỏng), hệ số tải giới hạn của phần tử CS-DSG3 giữ mức ổn định tuyệt đối quanh giá trị 44.88 $M_p/L^2$. Trong khi đó, phần tử tam giác tiêu chuẩn bị khóa cắt làm tăng cứng giả tạo hệ số tải lên hơn 200%.

  • Độ chính xác và tốc độ hội tụ cao: Đối với tấm vuông tựa đơn, hệ số tải giới hạn cận trên hội tụ về giá trị 23.45 $M_p/L^2$ chỉ với 363 bậc tự do, đạt độ sai lệch dưới 0.6% so với nghiệm phần tử tứ giác 867 bậc tự do của Capsoni. Ở bài toán tấm tròn ngàm biên với 294 phần tử tam giác (507 bậc tự do), hệ số tải cận trên đạt 11.26 $M_p/R^2$, tương đương độ chính xác 99.4% so với các giải pháp giải tích kinh điển.

  • Tối ưu hóa số điểm tích phân Gauss: Phân tích độ nhạy cho thấy việc tăng số điểm tích phân từ 1 điểm lên 3 điểm Gauss giúp cải thiện độ chính xác hơn 12.5%. Khi tăng từ 5 điểm lên 7 điểm Gauss, giá trị tải giới hạn chỉ biến thiên dưới 0.05%, chứng minh 5 điểm Gauss là cấu hình tối ưu giữa độ chính xác và chi phí tài nguyên máy tính tính toán.

  • Nhận diện chính xác cơ chế phá hủy dẻo: Mật độ năng lượng hao tán dẻo được định vị rõ nét tại các đường khớp dẻo. Đối với tấm hình thoi có góc nghiêng 30 độ và 60 độ, vùng chảy dẻo tập trung cao độ ở các góc nhọn và lan tỏa dọc theo đường chéo ngắn, phản ánh chính xác quy luật ứng xử dẻo cơ học thực tế.

Thảo luận kết quả

Các kết quả tính toán có thể được trực quan hóa tối ưu thông qua hệ thống bảng đối sánh đa thông số và các biểu đồ đường cong hội tụ. Cụ thể, biểu đồ logarit biểu diễn quan hệ giữa hệ số tải giới hạn và số bậc tự do (DOFs) thể hiện rõ độ dốc hội tụ của CS-DSG3 luôn dốc hơn và ổn định hơn so với phần tử DSG3 nguyên bản. Bảng số liệu đối sánh theo các mức độ mảnh $L/t$ khác nhau cho thấy sai số tương đối luôn được kiểm soát chặt chẽ dưới 1.0%.

Nguyên nhân cốt lõi tạo nên sự vượt trội này là nhờ kỹ thuật làm trơn biến dạng trên 3 tam giác con trong CS-DSG3 đã làm mềm ma trận độ cứng của hệ kết cấu, bù trừ hoàn hảo cho bản chất quá cứng vốn có của phương pháp phần tử hữu hạn chuyển vị tiêu chuẩn. So sánh với các công trình của Capsoni năm 2011 sử dụng phần tử hữu hạn hỗn hợp hay nghiên cứu của Lê Văn Cảnh năm 2010 áp dụng SOCP cho tấm mỏng Kirchhoff, phương pháp đề xuất trong luận văn không những mở rộng thành công cho bài toán tấm dày Mindlin mà còn giảm tải dung lượng bộ nhớ RAM tiêu thụ khoảng 40%, đồng thời đảm bảo đường phân bố năng lượng tiêu tán dẻo không bị nhiễu loạn số học.

Đề xuất và khuyến nghị

Dựa trên các kết quả đạt được, luận văn đưa ra 4 nhóm giải pháp kỹ thuật cụ thể nhằm ứng dụng và phát triển phương pháp:

  1. Chuẩn hóa quy trình tính toán phân tích giới hạn trong thiết kế kết cấu sàn bê tông cốt thép và bản thép sàn công nghiệp:

    • Hành động: Xây dựng các bảng tra và phần mềm tính toán tự động dựa trên thuật toán CS-DSG3 kết hợp SOCP để xác định tải trọng phá hủy thực tế.
    • Chỉ số mục tiêu: Tiết kiệm từ 12% đến 18% khối lượng vật liệu thép và bê tông nhờ tận dụng khả năng chịu lực dẻo sau đàn hồi, duy trì hệ số an toàn thiết kế $K \ge 1.4$.
    • Lộ trình thực hiện: Triển khai ứng dụng thử nghiệm trong vòng 12 tháng tại các dự án nhà công nghiệp.
    • Chủ thể thực hiện: Kỹ sư kết cấu công trình, các viện thiết kế và doanh nghiệp tư vấn xây dựng.

  2. Mở rộng thuật toán cho kết cấu tấm vỏ composite và vật liệu biến tính FGM:

    • Hành động: Lập trình tích hợp ma trận độ cứng của vật liệu dị hướng nhiều lớp và hàm biến thiên cơ tính theo chiều dày vào mô hình phần tử CS-DSG3.
    • Chỉ số mục tiêu: Đạt sai số phân tích tải sụp đổ dưới 2.0% cho các cấu kiện tấm composite trong ngành hàng không và hàng hải.
    • Lộ trình thực hiện: Hoàn thành nghiên cứu trong giai đoạn 18 đến 24 tháng.
    • Chủ thể thực hiện: Nhóm nghiên cứu cơ học vật liệu tại các trường đại học kỹ thuật.

  3. Đóng gói thuật toán thành mô-đun mở rộng tương thích với môi trường CAD/BIM:

    • Hành động: Chuyển đổi mã nguồn MATLAB sang thư viện liên kết động C++ hoặc Python để tích hợp trực tiếp vào các phần mềm mô phỏng thương mại.
    • Chỉ số mục tiêu: Giảm 50% thời gian tiền xử lý chia lưới và phân tích tải cho các mặt sàn phức tạp trên 10000 phần tử.
    • Lộ trình thực hiện: Kế hoạch triển khai trong 2 năm tới.
    • Chủ thể thực hiện: Đội ngũ phát triển phần mềm mô phỏng kỹ thuật và các chuyên gia tin học xây dựng.

  4. Phát triển phân tích tải giới hạn cận dưới và bài toán tương tác tấm - nền đàn dẻo:

    • Hành động: Xây dựng trường ứng suất cân bằng tĩnh học kết hợp tiêu chuẩn Mohr-Coulomb trong khuôn khổ nón bậc hai để xác định đồng thời cận trên và cận dưới của tải giới hạn bản móng.
    • Chỉ số mục tiêu: Thu hẹp khoảng cách sai lệch giữa cận trên và cận dưới xuống dưới 5.0%, đảm bảo độ tin cậy tuyệt đối cho nền móng công trình.
    • Lộ trình thực hiện: Đề xuất đề tài nghiên cứu chuyên sâu 3 năm.
    • Chủ thể thực hiện: Các nhà nghiên cứu địa kỹ thuật công trình và cơ học tính toán.

Đối tượng nên tham khảo luận văn

Nội dung luận văn mang giá trị học thuật và ứng dụng thực tiễn cao đối với 4 nhóm đối tượng trọng tâm:

  1. Học viên cao học và nghiên cứu sinh chuyên ngành Cơ kỹ thuật, Kỹ thuật Xây dựng và Cơ học tính toán:

    • Lợi ích: Tiếp cận phương pháp thiết lập toán học chặt chẽ của phần tử trơn CS-DSG3 và cách chuyển đổi phương trình cơ học phi tuyến sang bài toán nón bậc hai chuẩn tắc.
    • Tình huống sử dụng: Ứng dụng khung lý thuyết và mã nguồn mẫu trong phần phụ lục để phát triển đề tài nghiên cứu về kết cấu tấm chịu tải động, tấm rỗng hoặc kết cấu dầm bản phức tạp.

  2. Kỹ sư phân tích và thiết kế kết cấu công trình:

    • Lợi ích: Nắm bắt phương pháp tính toán tải trọng giới hạn dẻo chính xác cho các kết cấu tấm dày, bản đáy bể chứa, nắp hầm giao thông và bản mặt cầu chịu tải trọng xe nặng cục bộ.
    • Tình huống sử dụng: Sử dụng công thức tải cận trên để kiểm tra khả năng chịu lực dự trữ của kết cấu sau khi xuất hiện vết nứt, tối ưu hóa kích thước hình học cấu kiện.

  3. Chuyên gia phát triển phần mềm kỹ thuật và mô phỏng số (CAE Developers):

    • Lợi ích: Khai thác giải thuật điểm trong chính - đối ngẫu kết hợp bộ giải MOSEK để tăng tốc độ phân tích cơ cấu phá hủy dẻo.
    • Tình huống sử dụng: Tích hợp mô-đun CS-DSG3 vào các phần mềm FEM hiện có nhằm loại trừ hiện tượng khóa cắt trên lưới phần tử tam giác ba nút thô.

  4. Giảng viên và nhà nghiên cứu tại các viện, trường đại học khối kỹ thuật:

    • Lợi ích: Sở hữu bộ dữ liệu kiểm chứng (benchmark) tiêu chuẩn trên 5 dạng hình học tấm với đầy đủ các điều kiện biên ngàm và tựa đơn.
    • Tình huống sử dụng: Làm tài liệu giảng dạy chuyên đề cao học về giải pháp phần tử hữu hạn nâng cao và phương pháp tối ưu hóa trong cơ học kết cấu.

Câu hỏi thường gặp

  1. Phân tích tải giới hạn cận trên theo lý thuyết động học có ý nghĩa thực tế như thế nào? Theo định lý cận trên của lý thuyết dẻo, công ngoại lực do tải trọng giới hạn sinh ra cân bằng với tổng năng lượng hao tán dẻo bên trong kết cấu theo một cơ chế phá hủy giả định. Giá trị tải trọng tìm được luôn lớn hơn hoặc bằng tải trọng phá hủy thực tế. Điều này cung cấp mức tải an toàn tối đa mà kết cấu không thể vượt qua, giúp kỹ sư định lượng chính xác ngưỡng phá hủy với sai số dưới 1.5% so với thực nghiệm.

  2. Tại sao phần tử CS-DSG3 lại triệt tiêu được hiện tượng khóa cắt mà không tăng bậc tự do? Phần tử CS-DSG3 chia phần tử tam giác ba nút thành ba tam giác con và áp dụng kỹ thuật làm trơn biến dạng trên toàn ô. Véc-tơ chuyển vị tại trọng tâm được nội suy trực tiếp từ ba đỉnh nên không làm phát sinh thêm ẩn số nút. Biến dạng cắt ngang được làm trơn giúp ma trận độ cứng không bị tăng vọt khi độ dày tấm $t$ tiến về 0, loại bỏ hoàn toàn khóa cắt cho cả tấm mỏng có tỉ lệ $L/t = 1000$.

  3. Ưu điểm nổi bật của quy hoạch nón bậc hai (SOCP) so với phương pháp tối ưu phi tuyến cổ điển là gì? Hàm năng lượng hao tán dẻo von Mises có tính chất không khả vi tại các điểm không chảy dẻo, khiến các phương pháp dựa trên đạo hàm như Newton hay SQP dễ bị phân kỳ hoặc hội tụ rất chậm. Thuật toán điểm trong chính - đối ngẫu của SOCP biến đổi bài toán về dạng nón lồi, giải quyết trực tiếp các điểm gãy đạo hàm và tăng tốc độ xử lý nhanh hơn từ 2 đến 3 lần so với quy hoạch phi tuyến thông thường.

  4. Việc sử dụng bao nhiêu điểm tích phân Gauss trên chiều dày tấm là tối ưu nhất? Nghiên cứu khảo sát từ 1 đến 7 điểm Gauss trên nửa chiều dày tấm và chỉ ra rằng việc sử dụng từ 3 đến 5 điểm Gauss đã mang lại độ chính xác đạt trên 99.5% giá trị tiệm cận. Việc tăng lên 7 điểm Gauss chỉ làm thay đổi kết quả dưới 0.05% nhưng lại làm tăng thời gian xử lý ma trận thêm 20%. Do đó, cấu hình 5 điểm Gauss là lựa chọn tối ưu nhất cho các bài toán phân tích tấm Mindlin.

  5. Phương pháp trong luận văn có thể áp dụng cho các tấm có hình dạng bất kỳ hay không? Hoàn toàn có thể áp dụng. Luận văn đã kiểm chứng thành công trên 5 cấu hình hình học phức tạp gồm tấm vuông, chữ nhật, thoi góc nghiêng 30 đến 60 độ, tròn và tam giác đều với lưới tam giác không đồng đều. Tính chất trơn hóa biến dạng dựa trên ô của CS-DSG3 giúp phần tử có độ nhạy rất thấp với độ méo của lưới, đảm bảo tính ổn định và chính xác cao trên mọi miền hình học phức tạp.

Kết luận

  • Luận văn đã xây dựng thành công quy trình số kết hợp hoàn chỉnh giữa phần tử tấm tam giác ba nút CS-DSG3 và chương trình tối ưu hóa hình nón bậc hai SOCP để phân tích giới hạn động học tấm Mindlin.
  • Phương pháp đề xuất loại bỏ triệt để hiện tượng khóa cắt, cho kết quả hệ số tải giới hạn cận trên hội tụ ổn định và chính xác cao trên cả miền tấm dày và tấm mỏng với sai số nhỏ hơn 1.2%.
  • Việc chuyển đổi bài toán hao tán dẻo về dạng tối ưu nón bậc hai giúp xử lý triệt để tính không khả vi của vật liệu dẻo von Mises, rút ngắn hơn 35% thời gian tính toán so với các thuật toán phi tuyến truyền thống.
  • Nghiên cứu đã cung cấp bộ dữ liệu nghiệm số chuẩn xác và tin cậy cho 5 dạng kết cấu tấm hình học khác nhau, đóng góp một công cụ hữu hiệu cho ngành cơ học tính toán tại Việt Nam.
  • Kết quả nghiên cứu mở ra tiềm năng ứng dụng rộng lớn trong thiết kế kết cấu công trình dân dụng, cầu hầm và công nghiệp, tạo tiền đề vững chắc để phát triển các mô-đun tối ưu hóa kết cấu tấm vỏ composite trong giai đoạn 2024 - 2026.

Các tổ chức tư vấn thiết kế, nhà nghiên cứu và kỹ sư công trình nên khai thác phương pháp số kết hợp CS-DSG3 và SOCP để nâng cao độ chính xác và tối ưu hóa chi phí vật liệu trong các bài toán thiết kế kết cấu hiện đại.
