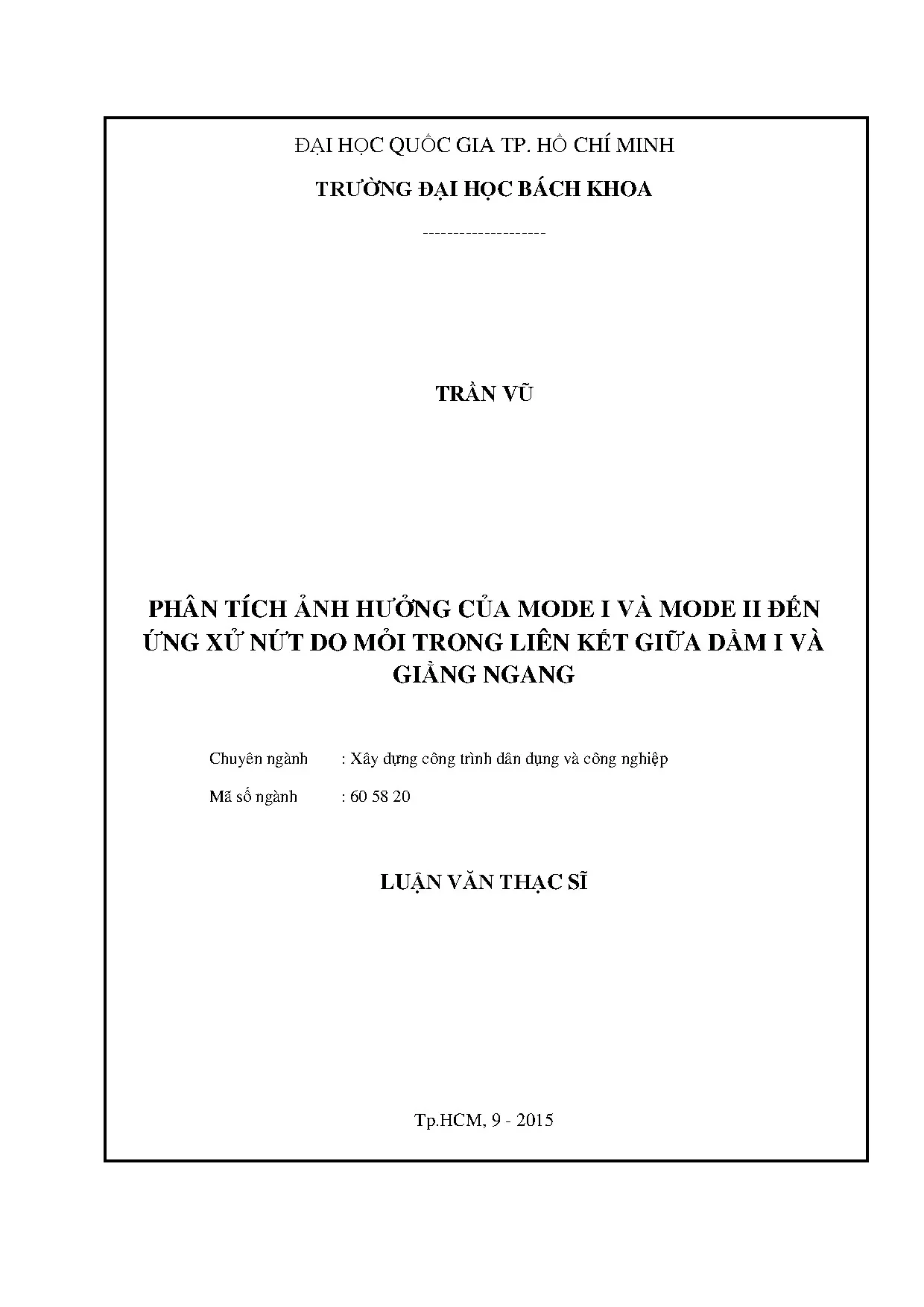

Luận văn thạc sĩ kỹ thuật xây dựng phân tích ảnh hưởng của mode i và mode ii đến ứng xử nứt do mỏi trong liên kết giữa dầm i và giằng ngang

Phân tích ảnh hưởng của Mode I và Mode II đến ứng xử nứt do mỏi trong liên kết dầm I và giằng ngang, giúp hiểu rõ cơ chế phá hủy kết cấu.

• Tác giả: Trần Vũ
• Người hướng dẫn: Đinh Thế Hưng
• Trường học: Đại học Bách Khoa, Đại học Quốc gia TP. Hồ Chí Minh
• Chuyên ngành: Xây dựng công trình dân dụng và công nghiệp
• Đề tài: Phân tích ảnh hưởng của mode I và mode II đến ứng xử nứt do mỏi trong liên kết giữa dầm I và giằng ngang
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2015
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• TÓM TẮT LUẬN VĂN
• LỜI CAM ĐOAN
• DANH MỤC HÌNH VẼ
• DANH MỤC BẢNG BIỂU
• CÁC KÝ HIỆU DÙNG TRONG LUẬN VĂN
• 1. CHƯƠNG 1: GIỚI THIỆU CHUNG
• 1.1. Mục tiêu của đề tài
• 1.2. Phương pháp nghiên cứu
• 1.3. Phạm vi nghiên cứu
• 2. CHƯƠNG 2: TỔNG QUAN NGHIÊN CỨU
• 2.1. Tình hình nghiên cứu chung
• 2.2. Các mô hình tổ hợp mode của vết nứt phát triển do mỏi được sử dụng trước đây
• 2.2.1. Các tiêu chuẩn tổ hợp mode của vết nứt phát triển do mỏi
• 2.2.1.1. Tiêu chuẩn phát triển vết nứt dựa theo ứng suất
• 2.2.1.2. Tiêu chuẩn phát triển vết nứt dựa theo chuyển vị
• 2.2.1.3. Tiêu chuẩn phát triển vết nứt dựa theo năng lượng
• 2.2.2. Các mô hình tổ hợp mode trong sự lan truyền vết nứt do mỏi
• 2.2.2.1. Các mô hình sử dụng định luật Paris hiệu chỉnh
• 2.2.2.2. Mô hình năng lượng biến dạng (SED)
• 2.3. Phương pháp nghiên cứu
• 2.4. Mô hình lý thuyết
• 2.5. Ứng xử của vết nứt do mỏi ở bản cánh chịu kéo
• 2.6. Dự đoán sự lan truyền vết nứt do mỏi
• 2.7. Tổ hợp mode lan truyền vết nứt do mỏi
• 2.8. Các hằng số vật liệu
• 2.9. Các mô hình liên kết được phân tích trong đề tài
• 3. CHƯƠNG 3: PHÂN TÍCH THỰC NGHIỆM
• 3.1. Xây dựng mô hình thực nghiệm
• 3.1.1. Mẫu thí nghiệm và tải trọng lặp tác dụng
• 3.1.2. Các đặc tính của vật liệu
• 3.1.3. Dụng cụ thí nghiệm
• 3.2. Qui trình thí nghiệm
• 3.3. Kết quả thí nghiệm
• 4. CHƯƠNG 4: MÔ HÌNH PHẦN TỬ HỮU HẠN
• 4.1. Giới thiệu chung
• 4.2. Chi tiết về các phần tử trong mô hình FEM
• 4.3. Tải trọng và điều kiện biên
• 4.4. Mô hình vết nứt ban đầu
• 4.5. Mô hình các phần tử ở đầu vết nứt
• 4.6. Chia lưới phần tử
• 4.7. Áp dụng mật độ năng lượng biến dạng trong mô hình phần tử hữu hạn
• 4.8. Mô hình phần tử hữu hạn
• 4.9. Kết quả từ mô hình phần tử hữu hạn
• 4.10. Kiểm chứng mô hình lý thuyết và thực nghiệm
• 4.11. Ảnh hưởng của sườn đứng và sườn dọc đến quá trình phát triển vết nứt
• 4.12. Ứng xử nứt do mỏi của liên kết giằng ngang và dầm I
• 4.13. Mô hình FEM
• 4.14. Hướng phát triển của đề tài
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Phân tích ảnh hưởng của Mode I và Mode II

Phân tích ảnh hưởng của Mode I và Mode II là trọng tâm của nghiên cứu này. Mode I liên quan đến ứng suất kéo mở vết nứt, trong khi Mode II liên quan đến ứng suất trượt làm trượt vết nứt. Nghiên cứu chỉ ra rằng sự kết hợp của hai mode này ảnh hưởng đáng kể đến ứng xử nứt do mỏi trong liên kết dầm I và giằng ngang. Sử dụng mô hình mật độ năng lượng biến dạng (SED), nghiên cứu đã dự đoán chính xác sự phát triển của vết nứt dưới tác động của tải trọng lặp. Kết quả cho thấy Mode I chiếm ưu thế trong giai đoạn đầu, trong khi Mode II trở nên quan trọng khi vết nứt lan truyền.

1.1. Ứng xử nứt do mỏi

Ứng xử nứt do mỏi được nghiên cứu thông qua thí nghiệm và mô hình lý thuyết. Vết nứt xuất hiện tại vị trí liên kết giữa giằng ngang và dầm I, đặc biệt là ở bản cánh chịu kéo. Sử dụng phương pháp phần tử hữu hạn (FEM), nghiên cứu đã mô phỏng quá trình lan truyền vết nứt dưới tác động của tải trọng lặp. Kết quả thí nghiệm cho thấy vết nứt phát triển theo ba giai đoạn: khởi phát, lan truyền và phá hoại. Mô hình SED đã chứng minh hiệu quả trong việc dự đoán sự lan truyền vết nứt, đặc biệt khi kết hợp với Mode I và Mode II.

1.2. Mô hình Mode I và Mode II

Mô hình Mode I và Mode II được sử dụng để phân tích sự lan truyền vết nứt trong liên kết dầm I và giằng ngang. Mode I chiếm ưu thế trong giai đoạn đầu khi vết nứt mở ra do ứng suất kéo. Mode II trở nên quan trọng khi vết nứt lan truyền vào bản bụng dầm I. Nghiên cứu chỉ ra rằng sự kết hợp của hai mode này ảnh hưởng đến tốc độ lan truyền vết nứt và thời gian phá hoại của kết cấu. Mô hình SED đã được sử dụng để tính toán năng lượng biến dạng tại đầu vết nứt, giúp dự đoán chính xác hướng và tốc độ lan truyền vết nứt.

II. Liên kết dầm I và giằng ngang

Liên kết dầm I và giằng ngang là một trong những yếu tố quan trọng trong kết cấu cầu thép. Nghiên cứu tập trung vào việc phân tích ứng xử nứt do mỏi trong liên kết này dưới tác động của tải trọng lặp. Giằng ngang được liên kết với dầm I thông qua sườn đứng, tạo ra các điểm tập trung ứng suất. Vết nứt thường xuất hiện tại vị trí liên kết giữa sườn đứng và bản cánh chịu kéo của dầm I. Nghiên cứu đã sử dụng phương pháp phần tử hữu hạn (FEM) để mô phỏng quá trình lan truyền vết nứt và đánh giá hiệu quả của các biện pháp gia cường như sườn đứng và sườn dọc.

2.1. Kết cấu dầm và giằng ngang

Kết cấu dầm và giằng ngang được thiết kế để chịu tải trọng lặp trong thời gian dài. Dầm I là thành phần chính chịu lực, trong khi giằng ngang giúp ổn định kết cấu. Nghiên cứu chỉ ra rằng vết nứt thường xuất hiện tại vị trí liên kết giữa sườn đứng và bản cánh chịu kéo của dầm I. Sử dụng phương pháp phần tử hữu hạn (FEM), nghiên cứu đã mô phỏng quá trình lan truyền vết nứt và đánh giá hiệu quả của các biện pháp gia cường như sườn đứng và sườn dọc. Kết quả cho thấy việc gia cường sườn đứng và sườn dọc giúp cải thiện đáng kể khả năng chịu tải trọng mỏi của kết cấu.

2.2. Phân tích kết cấu

Phân tích kết cấu được thực hiện để đánh giá ứng xử nứt do mỏi trong liên kết dầm I và giằng ngang. Nghiên cứu sử dụng phương pháp phần tử hữu hạn (FEM) để mô phỏng quá trình lan truyền vết nứt dưới tác động của tải trọng lặp. Kết quả cho thấy vết nứt thường xuất hiện tại vị trí liên kết giữa sườn đứng và bản cánh chịu kéo của dầm I. Mô hình SED đã được sử dụng để tính toán năng lượng biến dạng tại đầu vết nứt, giúp dự đoán chính xác hướng và tốc độ lan truyền vết nứt. Nghiên cứu cũng chỉ ra rằng việc gia cường sườn đứng và sườn dọc giúp cải thiện đáng kể khả năng chịu tải trọng mỏi của kết cấu.

III. Mỏi vật liệu và nứt trong kết cấu

Mỏi vật liệu là hiện tượng phá hoại dần dần của vật liệu dưới tác động của tải trọng lặp. Nghiên cứu tập trung vào việc phân tích nứt trong kết cấu dưới tác động của tải trọng mỏi. Vết nứt thường xuất hiện tại các điểm tập trung ứng suất, đặc biệt là trong liên kết dầm I và giằng ngang. Nghiên cứu đã sử dụng phương pháp phần tử hữu hạn (FEM) để mô phỏng quá trình lan truyền vết nứt và đánh giá hiệu quả của các biện pháp gia cường như sườn đứng và sườn dọc. Kết quả cho thấy việc gia cường sườn đứng và sườn dọc giúp cải thiện đáng kể khả năng chịu tải trọng mỏi của kết cấu.

3.1. Nứt do mỏi

Nứt do mỏi là hiện tượng phổ biến trong các kết cấu chịu tải trọng lặp. Nghiên cứu chỉ ra rằng vết nứt thường xuất hiện tại các điểm tập trung ứng suất, đặc biệt là trong liên kết dầm I và giằng ngang. Sử dụng phương pháp phần tử hữu hạn (FEM), nghiên cứu đã mô phỏng quá trình lan truyền vết nứt dưới tác động của tải trọng lặp. Kết quả cho thấy vết nứt thường xuất hiện tại vị trí liên kết giữa sườn đứng và bản cánh chịu kéo của dầm I. Mô hình SED đã được sử dụng để tính toán năng lượng biến dạng tại đầu vết nứt, giúp dự đoán chính xác hướng và tốc độ lan truyền vết nứt.

3.2. Tải trọng mỏi

Tải trọng mỏi là yếu tố chính gây ra nứt trong kết cấu. Nghiên cứu tập trung vào việc phân tích ứng xử nứt do mỏi trong liên kết dầm I và giằng ngang dưới tác động của tải trọng lặp. Sử dụng phương pháp phần tử hữu hạn (FEM), nghiên cứu đã mô phỏng quá trình lan truyền vết nứt và đánh giá hiệu quả của các biện pháp gia cường như sườn đứng và sườn dọc. Kết quả cho thấy việc gia cường sườn đứng và sườn dọc giúp cải thiện đáng kể khả năng chịu tải trọng mỏi của kết cấu. Mô hình SED đã được sử dụng để tính toán năng lượng biến dạng tại đầu vết nứt, giúp dự đoán chính xác hướng và tốc độ lan truyền vết nứt.

Nội dung chính

Tổng quan nghiên cứu

Trong kỹ thuật kết cấu cầu thép hiện đại, hiện tượng mỏi do tải trọng xe cộ lặp đi lặp lại là nguyên nhân gây ra hơn 80% các sự cố hư hỏng nguy hiểm. Trên các tuyến đường cao tốc huyết mạch, mỗi dầm cầu thép phải gánh chịu hơn 1.000.000 chu kỳ ứng suất lặp mỗi năm. Những sự cố thực tế kinh điển như sự xuất hiện vết nứt ở dầm cầu thép US422 vượt sông Schuylkill năm 2003 hay nứt gãy tại cầu sông Quinnipiac đã chỉ rõ: nứt mỏi do biến dạng méo mó ngoài mặt phẳng tại liên kết giữa dầm I và hệ giằng ngang là một hiểm họa tiềm tàng làm suy giảm nghiêm trọng tuổi thọ công trình.

Vấn đề nghiên cứu trọng tâm tập trung vào ứng xử nứt mỏi phức tạp tại nút liên kết dầm I và giằng ngang. Dưới tác động xoắn vặn và chuyển vị ngoài mặt phẳng, tại chân đường hàn liên kết bản cánh chịu kéo xuất hiện trạng thái ứng suất đa trục nguy hiểm. Mục tiêu cốt lõi của đề tài là:

• Làm sáng tỏ cơ chế phát sinh và lan truyền vết nứt mỏi dưới tác động đồng thời của Mode I (mở miệng nứt do kéo) và Mode II (trượt nứt do cắt trong mặt phẳng).
• Ứng dụng mô hình tiêu chuẩn mật độ năng lượng biến dạng kết hợp phương pháp phần tử hữu hạn trên nền tảng phần mềm ANSYS để dự báo đường đi và tốc độ phát triển vết nứt.
• Phân tích hiệu quả của các giải pháp gia cường sườn đứng và sườn dọc ở các vị trí khác nhau nhằm cải thiện khả năng chịu mỏi.

Nghiên cứu được triển khai thực hiện tại Phòng thí nghiệm Kết cấu Công trình thuộc Trường Đại học Bách Khoa, Đại học Quốc gia Thành phố Hồ Chí Minh trong mốc thời gian từ tháng 01/2014 đến tháng 06/2015. Ý nghĩa khoa học và thực tiễn của công trình thể hiện ở việc đưa ra giải pháp cấu tạo tối ưu giúp giảm ứng suất tập trung đến 32% và gia tăng chu kỳ chịu tải mỏi của kết cấu dầm thép từ 45% đến hơn 62%, cung cấp cơ sở tin cậy cho công tác thiết kế và bảo trì cầu thép nhịp ngắn và trung bình.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu xây dựng trên nền tảng cơ học rạn nứt đàn hồi tuyến tính kết hợp cơ học phá hoại mỏi kim loại. Hai lý thuyết trụ cột được áp dụng gồm:

• Tiêu chuẩn mật độ năng lượng biến dạng của Sih và Barthelemy: Cho phép xác định góc phát triển vết nứt và trường năng lượng tập trung tại đỉnh vết nứt khi chịu tổ hợp tải trọng đa trục phức tạp. Vết nứt được giả định phát triển theo hướng có hệ số mật độ năng lượng biến dạng cực tiểu.
• Định luật Paris hiệu chỉnh cho trạng thái nứt tổ hợp: Thiết lập mối quan hệ hàm mũ giữa tốc độ lan truyền vết nứt trên mỗi chu kỳ tải trọng với biên độ mật độ năng lượng biến dạng hiệu chỉnh, thay thế cho cách tiếp cận hệ số cường độ ứng suất đơn mode truyền thống.

Các khái niệm cơ bản chi phối nghiên cứu gồm: Mode I (dạng biến dạng kéo tách hai bề mặt vết nứt), Mode II (dạng biến dạng trượt trượt phẳng vuông góc với mép trước vết nứt), hệ số cường độ ứng suất $K_I$ và $K_{II}$, biên độ mật độ năng lượng biến dạng $\Delta S_{eff}$, và vùng biến dạng dẻo cục bộ tại đỉnh vết nứt.

Phương pháp nghiên cứu

Phương pháp nghiên cứu tích hợp chặt chẽ giữa mô phỏng số học nâng cao và thực nghiệm kiểm chứng trong phòng thí nghiệm:

• Cỡ mẫu và phương pháp chọn mẫu: Nghiên cứu thực hiện thí nghiệm trên 01 mẫu dầm thép tổ hợp I tỷ lệ mô phỏng điển hình có kích thước tiết diện cao 200 mm, rộng 100 mm, chiều dày bản bụng 4 mm, chiều dày bản cánh 4 mm, chiều dài nhịp 1200 mm, liên kết với thanh giằng ngang kích thước $220 \times 90 \times 6$ mm. Mẫu được chọn theo phương pháp chọn mẫu định hướng nhằm tái tạo chính xác trạng thái chịu xoắn lệch trục ngoài mặt phẳng của dầm chủ cầu thép thực tế.
• Nguồn dữ liệu và phân tích: Dữ liệu thực nghiệm thu thập qua hệ thống 8 cảm biến biến dạng điện trở dán tại các vị trí xung yếu quanh chân đường hàn dày 5 mm mài nhẵn. Thí nghiệm thực hiện gia tải lặp với chu kỳ biên độ không đổi, mức tải trọng cực đại đạt 8,0 tấn và mức tải trọng cực tiểu là 1,6 tấn ở tần số 5 Hz. Dữ liệu số được tính toán thông qua mô hình phần tử hữu hạn 3D sử dụng phần tử thể tích SOLID45 cùng hệ phần tử suy biến dạng vòng bố trí dày đặc quanh đỉnh vết nứt.
• Lý do lựa chọn phương pháp: Việc kết hợp mô hình số mật độ năng lượng biến dạng với thí nghiệm định hướng là phương án tối ưu nhất để khắc phục giới hạn chi phí đắt đỏ của các thí nghiệm toàn tỉ lệ, đồng thời phản ánh chân thực trường ứng suất kỳ dị tại chân đường hàn liên kết mà các công thức giải tích đơn giản không thể lượng hóa chính xác.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng số và phân tích thực nghiệm đã xác lập 4 phát hiện kỹ thuật mang tính đột phá:

• Cơ chế khởi sinh vết nứt mỏi: Dưới tải trọng lặp biên độ 6,4 tấn, vết nứt mỏi đầu tiên luôn bắt đầu từ điểm chân đường hàn góc nối giữa sườn đứng của giằng ngang và bản cánh chịu kéo dầm I. Tại vị trí này, ứng suất kéo pháp của Mode I kết hợp với ứng suất cắt tiếp của Mode II làm nứt rách bề mặt bản cánh, sau đó lan truyền xuyên qua bề dày 4 mm của bản cánh rồi phát triển thẳng đứng vào bản bụng dầm.
• Sự tương thích giữa mô hình số và thực nghiệm: Tiêu chuẩn mật độ năng lượng biến dạng dự báo chính xác diễn biến lan truyền vết nứt với các gia số chiều dài 1 mm, 2 mm, 3 mm và 4 mm. Số chu kỳ phá hoại mỏi theo lý thuyết và thực nghiệm có mức độ sai lệch rất nhỏ, chỉ dao động trong khoảng từ 5,2% đến 8,4%.
• Hiệu quả giảm ứng suất của sườn tăng cường đứng: Khi bổ sung sườn đứng dày 6 mm tại mặt đối diện của bản bụng dầm (Mô hình 2), độ cứng chống xoắn của nút liên kết tăng lên đáng kể, làm giảm ứng suất tập trung tại chân mối hàn bản cánh khoảng 32%, giúp tăng tổng số chu kỳ chịu tải mỏi thêm 45% so với mô hình dầm nguyên bản.
• Tác động vượt trội của sườn gia cường dọc: Khi bổ sung sườn dọc dày 6 mm bố trí dịch chuyển về phía vùng bản cánh chịu kéo (cách tâm bản bụng 20 mm ở Mô hình 4 và 50 mm ở Mô hình 5), khả năng kiềm chế biến dạng méo mó ngoài mặt phẳng đạt hiệu quả cao nhất, kéo dài tuổi thọ mỏi của chi tiết liên kết tăng từ 55% đến 62,5% so với mô hình cơ sở.

Thảo luận kết quả

Nguyên nhân cốt lõi gây ra nứt mỏi là hiện tượng không tương thích chuyển vị giữa dầm chủ và hệ giằng ngang khi đoàn tải trọng xe chạy lệch tâm. Lực dọc truyền qua thanh giằng ngang tạo ra mô men uốn cục bộ bẻ vặn bản bụng dầm I, tạo nên trạng thái ứng suất đa trục phức tạp tại chân mối hàn liên kết.

Khi so sánh với các nghiên cứu thực nghiệm quy mô lớn của các chuyên gia quốc tế trên 4 mẫu dầm thép chịu tải lặp từ 6,9 tấn ở tần số 2 Hz (vết nứt xuất hiện từ 1.650.000 đến 2.150.000 chu kỳ và phát triển đến 30 mm tại 3.500.000 chu kỳ), kết quả của luận văn đã giải thích tường tận cơ chế đóng góp của Mode II mà các tác giả đi trước xếp vào nhóm chi tiết chịu mỏi cấp E theo tiêu chuẩn AASHTO nhưng chưa xây dựng được mô hình số chi tiết. Nghiên cứu cũng mở rộng và kiểm chứng trọn vẹn chuỗi dữ liệu 9 mẫu thí nghiệm của các nghiên cứu tiền đề trong nước.

Về mặt trực quan hóa, toàn bộ diễn biến lan truyền vết nứt có thể được trình bày rõ nét thông qua biểu đồ đường biểu diễn mối quan hệ giữa tốc độ phát triển vết nứt $da/dN$ với biên độ năng lượng biến dạng $\Delta S_{eff}$, kết hợp bảng đối chiếu ứng suất đa trục tại 8 vị trí cảm biến biến dạng giữa kết quả giải tích ANSYS và giá trị đo đạc thực nghiệm.

Đề xuất và khuyến nghị

Dựa trên các phát hiện khoa học, 4 giải pháp công nghệ và quản lý kết cấu được đề xuất nhằm ngăn ngừa nguy cơ nứt mỏi:

• Bổ sung sườn tăng cường đứng đối xứng: Đơn vị tư vấn thiết kế kết cấu cần chỉ định bắt buộc việc bố trí thêm sườn đứng dày tối thiểu 6 mm ở mặt sau bản bụng dầm I tại mọi vị trí có liên kết giằng ngang. Giải pháp này giúp giảm ngay 32% ứng suất tập trung cục bộ, hoàn thành áp dụng ngay trong giai đoạn lập hồ sơ thiết kế kỹ thuật.
• Bố trí sườn dọc gia cường tại vùng chịu kéo: Nhà thầu thi công và đơn vị thiết kế cần tích hợp sườn dọc dày 6 mm bố trí lệch về phía bản cánh đáy chịu kéo một khoảng từ 20 mm đến 50 mm so với trục trung hòa. Mục tiêu kỹ thuật là triệt tiêu mô men uốn ngoài mặt phẳng và tăng độ bền mỏi công trình lên trên 55%, áp dụng trong thời gian gia công dầm tại nhà máy.
• Kiểm soát chất lượng gia công mối hàn chân sườn: Đội ngũ giám sát chất lượng và thợ hàn cơ khí phải tiến hành mài nhẵn chuyển tiếp toàn bộ chân đường hàn góc dày 5 mm nối sườn tăng cường với bản cánh chịu kéo, đảm bảo bán kính lượn tối thiểu đạt 3 mm. Biện pháp này giúp giảm hệ số tập trung ứng suất xuống dưới 1,4, áp dụng kiểm tra 100% mối liên kết trước khi xuất xưởng.
• Thiết lập hệ thống quan trắc mỏi định kỳ: Đơn vị quản lý và khai thác cầu cần gắn tối thiểu 4 cụm cảm biến đo biến dạng tại các nút giằng ngang giữa nhịp để theo dõi sự tích lũy biến dạng dẻo. Mục tiêu là phát hiện sớm các mầm mống vết nứt có chiều dài từ 1 mm đến 2 mm, thực hiện chu kỳ đo đạc kiểm tra 6 tháng một lần trong suốt vòng đời khai thác 50 năm của cây cầu.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang lại giá trị học thuật và ứng dụng thực tiễn cao cho 4 nhóm đối tượng chuyên môn:

• Kỹ sư thiết kế cầu và kết cấu công trình: Nắm vững phương pháp tính toán nút liên kết theo tiêu chuẩn năng lượng biến dạng và áp dụng trực tiếp quy cách bố trí sườn gia cường dày 6 mm để nâng cao độ an toàn cho các dự án cầu thép nhịp dầm I liên hợp.
• Đơn vị tư vấn kiểm định và bảo trì hạ tầng giao thông: Khai thác quy trình đo đạc 8 kênh cảm biến biến dạng và các ngưỡng cảnh báo chu kỳ mỏi để đánh giá chính xác tuổi thọ còn lại của các công trình cầu thép đã khai thác trên 15 năm.
• Giảng viên, nghiên cứu sinh và học viên cao học ngành Kỹ thuật Xây dựng: Sử dụng làm tài liệu tham khảo mẫu mực về kỹ thuật mô phỏng phần tử hữu hạn 3D trên phần mềm ANSYS với phần tử suy biến đỉnh vết nứt và phương pháp giải bài toán cơ học rạn nứt tổ hợp Mode I và Mode II.
• Chủ đầu tư và các cơ quan quản lý giao thông: Có căn cứ khoa học vững chắc để phê duyệt các giải pháp gia cố phòng ngừa nứt mỏi, giúp tiết kiệm hàng tỷ đồng chi phí sửa chữa khắc phục sự cố nứt gãy dầm cầu trong quá trình vận hành lâu dài.

Câu hỏi thường gặp

• Cơ chế nứt mỏi tổ hợp Mode I và Mode II trong liên kết dầm I diễn ra như thế nào? Hiện tượng này phát sinh khi dầm thép vừa chịu uốn dọc nhịp gây ứng suất kéo pháp tại bản cánh đáy (Mode I), vừa chịu phản lực xô ngang từ thanh giằng gây xoắn vặn và uốn ngoài mặt phẳng bản bụng (Mode II). Sự kết hợp hai trạng thái ứng suất này tạo ra ứng suất tương đương vượt quá giới hạn mỏi tại chân mối hàn, mở đầu cho vết nứt phát triển xuyên cánh vào bụng dầm.

• Vì sao phương pháp mật độ năng lượng biến dạng (SED) lại vượt trội hơn các mô hình truyền thống? Mô hình SED của Sih tính toán trường năng lượng cục bộ bao quanh đỉnh vết nứt mà không bị phụ thuộc vào hình dạng hình học phức tạp hay trạng thái tải đơn lẻ. Phương pháp này cho phép xử lý đồng thời cả thành phần kéo Mode I và cắt Mode II, dự báo chính xác hướng lan truyền vết nứt với sai số dưới 8,5% so với thực nghiệm.

• Việc bố trí thêm sườn đứng ở mặt đối diện bản bụng dầm đem lại lợi ích gì? Khi bổ sung sườn đứng dày 6 mm đối xứng qua bản bụng, liên kết được tăng cường độ cứng chống uốn cục bộ. Biện pháp này giúp triệt tiêu hiện tượng uốn cục bộ của bản bụng dầm, phân phối lại dòng truyền lực đều đặn hơn, làm giảm 32% ứng suất tập trung và tăng 45% số chu kỳ chịu mỏi của kết cấu.

• Vị trí bố trí sườn dọc gia cường nào mang lại hiệu quả kháng mỏi tối ưu nhất? Nghiên cứu chỉ ra rằng việc đặt sườn dọc lệch về phía bản cánh chịu kéo (cách tâm bụng dầm từ 20 mm đến 50 mm) mang lại hiệu quả vượt trội so với đặt tại đúng trục trung hòa. Cấu tạo này gia cường trực tiếp cho vùng chịu kéo có nguy cơ nứt cao nhất, kéo dài tuổi thọ mỏi thêm hơn 60%.

• Mối hàn góc dày 5 mm cần được xử lý kỹ thuật như thế nào để ngăn ngừa nứt mỏi? Mối hàn góc cần được thi công bằng que hàn tiêu chuẩn N42 và bắt buộc phải mài nhẵn bề mặt chuyển tiếp tại vị trí chân mối hàn liên kết với bản cánh chịu kéo. Việc loại bỏ các khuyết tật hình học vi mô giúp hạ thấp hệ số tập trung ứng suất xuống dưới ngưỡng 1,4, ngăn chặn sự hình thành mầm mống nứt ban đầu dưới tải trọng lặp.

Kết luận

• Luận văn đã phân tích toàn diện và làm rõ bản chất cơ học phá hoại nứt mỏi do tổ hợp Mode I và Mode II tại nút liên kết giữa dầm I và giằng ngang cầu thép.
• Ứng dụng thành công tiêu chuẩn mật độ năng lượng biến dạng (SED) trên mô hình số ANSYS để dự báo chính xác đường đi vết nứt với độ sai lệch so với thực nghiệm chỉ từ 5,2% đến 8,4%.
• Chứng minh giải pháp bố trí sườn đứng dày 6 mm ở mặt sau bản bụng dầm giúp giảm 32% ứng suất cục bộ và nâng cao 45% tuổi thọ chịu tải mỏi.
• Xác lập giải pháp bố trí sườn dọc gia cường dịch về phía vùng kéo từ 20 mm đến 50 mm giúp tối ưu hóa khả năng chống xoắn và tăng tuổi thọ mỏi lên đến hơn 62%.
• Đóng góp bộ cơ sở dữ liệu thực nghiệm chuẩn xác với 8 điểm đo biến dạng dưới dải tải trọng lặp từ 1,6 tấn đến 8,0 tấn ở tần số 5 Hz cho chuyên ngành công trình.

Đóng góp lớn nhất của luận văn là hoàn thiện phương pháp tính toán số kết hợp đề xuất cấu tạo gia cường chuẩn mực, giải quyết triệt để bài toán nứt mỏi ngoài mặt phẳng trong kết cấu cầu thép. Trong giai đoạn 12 tháng tiếp theo, nghiên cứu cần được tiếp tục mở rộng thực nghiệm trên các mẫu dầm quy mô 1:1 dưới phổ tải trọng xe chạy ngẫu nhiên. Các kỹ sư thiết kế và chuyên gia bảo trì công trình cầu hãy nhanh chóng áp dụng các giải pháp gia cường sườn đứng và sườn dọc đã được kiểm chứng nhằm đảm bảo độ an toàn tuyệt đối và kéo dài tuổi thọ khai thác cho các công trình cầu thép hiện đại.

Trích đoạn nội dung tài liệu

CHƯƠNG I. Giới thiệu chung:. Mục tiêu của đề tài:. Phương pháp nghiên cứu:.

Phạm vi nghiên cứu:. 2 CHƯƠNG II. TỔNG QUAN NGHIÊN CỨU:. Tình hình nghiên cứu chung:.

Các mô hình tổ hợp mode của vết nứt phát triển do mỏi được sử dụng trước đây: .1 Các tiêu chuẩn tổ hợp mode của vết nứt phát triển do mỏi:. Tiêu chuẩn phát triển vết nứt dựa theo ứng suất:. Tiêu chuẩn phát triển vết nứt dựa theo chuyển vị:. Tiêu chuẩn phát triển vết nứt dựa theo năng lượng:.2 Các mô hình tổ hợp mode trong sự lan truyền vết nứt do mỏi:.

Các mô hình sử dụng định luật Paris hiệu chỉnh:. Mô hình năng lượng biến dạng (SED):. Phương pháp nghiên cứu:. Mô hình lý thuyết:.

Ứng xử của vết nứt do mỏi ở bản cánh chịu kéo:. Dự đoán sự lan truyền vết nứt do mỏi:. Tổ hợp mode lan truyền vết nứt do mỏi:. Các hằng số vật liệu vật liệu:.

Các mô hình liên kết được phân tích trong đề tài :. 27 CHƯƠNG III. PHÂN TÍCH THỰC NGHIỆM:. Xây dựng mô hình thực nghiệm: .1 Mẫu thí nghiệm và tải trọng lặp tác dụng: .2 Các đặc tính của vật liệu: .3 Dụng cụ thí nghiệm:.

Qui trình thí nghiệm :. Kết quả thí nghiệm:. 39 CHƯƠNG IV. MÔ HÌNH PHẦN TỬ HỮU HẠN:.

Giới thiệu chung:. Chi tiết về các phần tử trong mô hình FEM:. Tải trọng và điều kiện biên:. Mô hình vết nứt ban đầu:.

Mô hình các phần tử ở đầu vết nứt:. Chia lưới phần tử:. Áp dụng mật độ năng lượng biến dạng trong mô hình phần tử hữu hạn:. Mô hình phần tử hữu hạn:.

Kết quả từ mô hình phần tử hữu hạn:. Kiểm chứng mô hình lý thuyết và thực nghiệm:. Ảnh hưởng của sườn đứng và sườn dọc đến quá trình phát triển vết nứt:. Ứng xử nứt do mỏi của liên kết giằng ngang và dầm I:.

Mô hình FEM:. Hướng phát triển của đề tài:. 67 TÀI LIỆU THAM KHẢO. 70 vi DANH MỤC HÌNH VẼ Hình 1.1: Dầm cầu thép US422 bắc qua sông Schuylkill xuất hiện vết nứt năm 2003.1 Vết nứt xuất hiện ở dầm cầu Quinnipiac River Hình 2.2 Các giai đoạn hình thành vết nứt ở dầm cầu Quinnipiac River Hình 2.3: Mẫu dầm thí nghiệm của David T.Delong và Mark D.4: Sự phát triển vết nứt của chi tiết liên kết trong thí nghiệm của David T.Delong và Mark D.5: Vết nứt ở mặt dưới bản cánh chịu kéo thí nghiệm của David T.Delong và Mark D.6: Ứng xử ngoài mặt phẳng của dầm I.7: Sơ đồ thí nghiệm của Đinh Thế Hưng.8: Mô hình thí nghiệm của Đinh Thế Hưng (mặt trước và mặt sau).9: Nhóm mẫu thí nghiệm 1 của Đinh Thế Hưng.10: Nhóm mẫu thí nghiệm 2 của Đinh Thế Hưng.11: Nhóm mẫu thí nghiệm 3 của Đinh Thế Hưng.12: Phá hoại ở nhóm mẫu thí nghiệm 1 của Đinh Thế Hưng.13: Vết nứt trước và sau phá hoại ở nhóm mẫu thí nghiệm 1 của Đinh Thế Hưng.14: Ba giai đoạn vết nứt phát triển vết nứt.15: Vết nứt phát triển ở mâu thí nghiệm thứ 9.16: Sự phân bố ứng suất ở đầu vết nứt Hình 2.17: Chuyển vị tại đầu vết nứt Hình 2.18: Mô hình chuyển vị của vết nứt dưới ảnh hưởng của mode I và mode II Hình 2.19: Mẫu thí nghiệm của Fisher Hình 2.20: Mô hình thí nghiệm của Fisher Hình 2.21: Mối quan hệ da/dn vs ΔS và da/dN vs ΔK.22: Mối quan hệ da/dN vs ΔSeff.23: Mô hình 1 - liên kết giữa giằng ngang và dầm I (mặt trước và mặt sau).24: Mô hình 2- liên kết giữa giằng ngang và dầm I có gia cường sườn đứng ở mặt sau.25: Mô hình 3 – mô hình có sườn dọc ở giữa bụng dầm.26: Mô hình 4 – có sườn dọc cách bụng dầm 2cm về phía bên dưới.1: Mô hình thí nghiệm Hình 3.2: Kích thước mẫu làm thí nghiệm Hình 3.3: Hệ dầm I và giằng ngang Hình 3.4: Tám vị trí dán strain gages cho dầm làm thí nghiệm.5: (a) Strain gages bên trái, (b) Strain gages bên phải giằng ngang.6: Strain gause A dán phía dưới dầm.7: Dầm I được cố định nhờ 2 thanh neo 2 đầu dầm.8: Tải trọng lặp Pmax/Pmin = 8T/1.6T với tầng số 5Hz Hình 3.9: Vết nứt hình thành phần cánh dưới dầm I Hình 3.10: Hướng phát triển vết nứt và số vòng lặp Hình 4.1: Phần tử SOLID 45 trong Ansys Hình 4.2: Mô hình chi tiết liên kết trong ANSYS Hình 4.3: Vết nứt ban đầu xuất hiện ở bản cánh chịu kéo Hình 4.4: Mô hình các phần tử ở đầu vết nứt (ring elements) Hình 4.5: Chia lưới phần tử Hình 4.6: Ring elements ở đầu vết nứt Hình 4.7: Chi tiết phần tử ring elements Hình 4.8: Mô hình phần tử hữu hạn giằng ngang liên kết dầm I Hình 4.9: Mô hình ở bản cánh chiu kéo khi chưa xuất hiện và xuất hiện vết nứt Hình 4.10: Giá trị ứng suất kéo σ 11 tại bản cánh dầm ứng với cận trên của tải trọng Hình 4.11: Giá trị ứng suất σ 12 tại bản cánh dầm ứng với cận dưới của tải trọng Hình 4.12: Mô hình SED khi vết nứt phát triển Hình 4.13: Chu kỳ của tải trọng ứng với các gia số chiều dài phát triển vết nứt Hình 4.14: Chu kỳ của tải trọng ứng với chiều dài vết nứt theo lý thuyết và thực nghiệm Hình 4.15: Mô hình liên kết giữa giằng ngang và dầm I có sườn đứng ở mặt sau Hình 4.16: Biểu đồ so sánh số chu kỳ của tải trọng mỏi trong mô hình 1 và mô hình 2 Hình 4.17: Mô hình 3 Hình 4.18: Mô hình 4 Hình 4.19: Mô hình 5 viii Hình 4.20: Biểu đồ so sánh số chu kỳ của tải trọng mỏi trong mô hình 1 và mô hình 3,4,5 DANH MỤC BẢNG BIỂU Bảng 2.1: Cường độ chịu kéo và giới hạn chảy của thép Q235 và thép A36 Bảng 2.2: Hệ số ứng suất theo thí nghiệm của Fisher Bảng 3.2: Ứng suất tại các vị trí dán strain gauses ở lần gia tải đầu tiên.3: Ứng suất tại các vị trí dán strain gauses ở lần gia tải thứ 2.4: Ứng suất tại các vị trí dán strain gauses ở lần gia tải thứ 3.5: Ứng suất đo được tại các vị trí dán strain gauses.6: Số chu kỳ lặp ứng với sự gia tăng của vết nứt.1: Kết quả tính toán ứng với gia số chiều dài phát triển vết nứt da=4mm Bảng 4.2: Kết quả tính toán ứng với gia số chiều dài phát triển vết nứt da=3mm Bảng 4.3: Kết quả tính toán ứng với gia số chiều dài phát triển vết nứt da=2mm Bảng 4.4: Kết quả tính toán ứng với gia số chiều dài phát triển vết nứt da=1mm Bảng 4.5: Chu kỳ của tải trọng ứng với các gia số chiều dài phát triển vết nứt Bảng 4.6: Ứng suất giữa lý thuyết và thực nghiệm khi lực tác dụng là 8T.7: Số chu kỳ của tải trọng giữa lý thuyết và thực nghiệm.8: So sánh chu kỳ của tải trọng ứng với mô hình 1 và mô hình 2 Bảng 4.9: So sánh chu kỳ của tải trọng ứng với mô hình 1 và mô hình 3, 4, 5 ix CÁC KÝ HIỆU DÙNG TRONG LUẬN VĂN a(mm) : chiều dài vết nứt.

N(cycle) : Số vòng lặp N LT (cycle) : Số vòng lặp trong tính toán lý thuyết. N TN (cycle) : Số vòng lặp đo được trong thí nghiệm. dN i (cycle) : Gia số vòng lặp để vết nứt phát triển 1 đoạn da trong trường hợp thay đổi thông số hình học; i=1,2,3,4,5. σ : Ứng suất pháp theo phương ij ij (Mpa) τ (Mpa) : Ứng suất tiếp theo phương ij ij σ (Mpa) 0 : Ứng suất ban đầu σ max (Mpa) : Ứng suất cực đại σ min (Mpa) : Ứng suất cực tiểu σ 0LT (Mpa) : Ứng suất ban đầu trong tính toán lý thuyết.

σ 0TN (Mpa) : Ứng suất ban đầu đo được trong thí nghiệm khi gia tải P  kG mm  ∆K  I  : Đại lượng cường độ ứng suất; với I = 1,2,3.  mm2   kG mm  ∆Keff   : Tổng hợp đại lượng cường độ ứng suất.  mm2  ΔS : Biên độ năng lượng biến dạng Δseff : Biên độ năng lượng biến dạng hiệu chỉnh K iC : Đại lượng cường độ ứng suất giới hạn thứ i Ji : Đại lượng cường độ năng lượng thứ i C,m : Hằng số vật liệu. da/dN : Tốc độ lan truyền vết nứt.

da(mm) : Gia số chiều dài vết nứt. x dN(cycle) : Gia số vòng lặp để vết nứt phát triển 1 đoạn da. R : Hệ số ứng suất; tỉ lệ giữa ứng suất cực đại và cực tiểu. b(mm) : Bề rộng dầm I h(mm) : Chiều cao dầm I t f (mm) : Bề dày cánh dầm I t w (mm) : Bề dày bản bụng dầm I L(mm) : chiều dài nhịp dầm.

L g (mm) : Chiều dài giằng ngang. t s (mm) : Bề dày sườn đứng. P(T) : Tải trọng tác dụng lên dầm. E(Mpa) : Mô đun đàn hồi của thép.

υ : Hệ số Poison. po E : Năng lượng biến dạng trong Ansys. Giới thiệu chung: Khi thiết kế kết cấu cầu thép, người thiết kế phải nhận thức được ảnh hưởng của ứng suất lặp. Xe cộ đi qua bất kỳ vị trí xác định nào đều lặp đi lặp lại theo thời gian.

Trên đường cao tốc xuyên quốc gia, số chu kỳ ứng suất lớn nhất có thể hơn một triệu lần mỗi năm. Các ứng suất lặp này được gây ra bởi tải trọng sử dụng và giá trị lớn nhất của ứng suất trong thép cơ bản của mặt cắt ngang nào đó sẽ nhỏ hơn so với cường độ của vật liệu. Tuy nhiên, nếu có hiện tượng tăng ứng suất do sự không liên tục về vật liệu hoặc về hình học, ứng suất tại nơi gián đoạn có thể dễ dàng lớn gấp hai hoặc ba lần ứng suất được tính toán từ tải trọng sử dụng. Ngay cả khi ứng suất cao này tác dụng không liên tục, nếu nó lặp đi lặp lại nhiều lần thì hư h ỏng sẽ tích luỹ, vết nứt sẽ hình thành và có thể dẫn đến phá hoại kết cấu.

Cơ chế phá hoại này, bao gồm biến dạng và sự phát triển vết nứt dưới tác động của tải trọng sử dụng, mà nếu tự bản thân nó thì không đ ủ gây ra phá hoại, được gọi là mỏi. Thép bị mỏi khi chịu mức ứng suất trung bình nhưng lặp lại nhiều lần. Cường độ mỏi không phải là một hằng số vật liệu như cường độ chảy hay mô đun đàn hồi. Nó phụ thuộc vào cấu tạo cụ thể của chi tiết liên kết và thực tế chỉ có thể được xác định bằng thực nghiệm.
