Tổng quan nghiên cứu

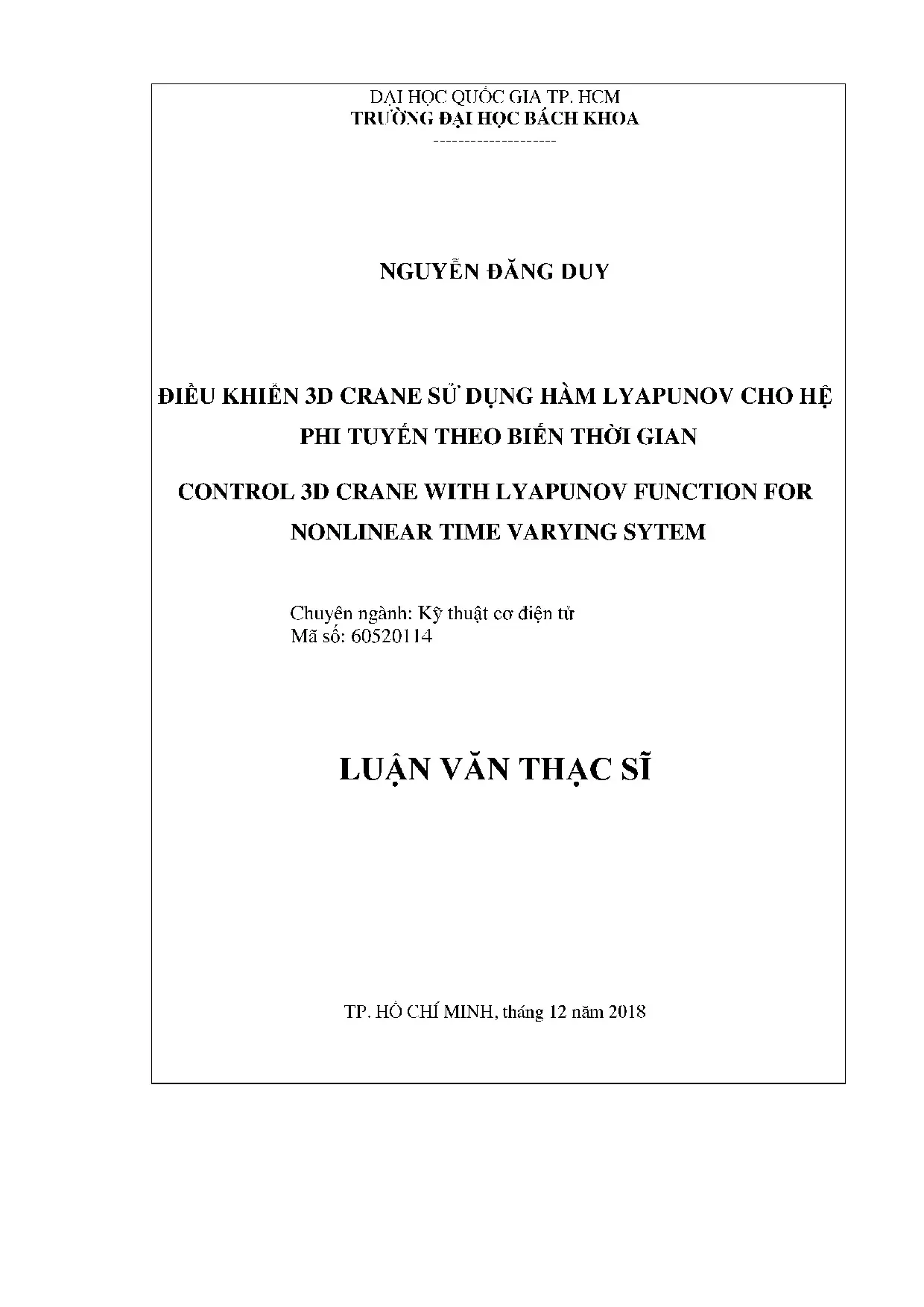

Trong các hệ thống logistics, nhà xưởng công nghiệp và bến cảng hiện đại, cầu trục không gian ba chiều (3D overhead crane) đóng vai trò then chốt trong việc vận chuyển các khối hàng có tải trọng lớn. Theo ước tính từ các báo cáo kỹ thuật ngành tự động hóa, khoảng 85% các sự cố mất an toàn lao động và hư hại hàng hóa bắt nguồn từ hiện tượng rung lắc không kiểm soát của tải trọng trong quá trình tăng tốc và giảm tốc. Phần lớn các công trình nghiên cứu trước đây thường đơn giản hóa bài toán bằng cách coi hệ thống như một con lắc đơn với khối lượng tập trung. Tuy nhiên, trong thực tế vận hành, khi chiều dài dây cáp nối giữa móc cẩu và tải trọng đáng kể, các dao động độc lập của móc và hàng hóa xuất hiện đồng thời, khiến mô hình con lắc đơn mất đi tính chính xác vốn có. Nhằm giải quyết triệt để vấn đề này, luận văn thạc sĩ chuyên ngành Kỹ thuật Cơ điện tử với đề tài nghiên cứu giải pháp điều khiển cầu trục 3D sử dụng hàm Lyapunov cho hệ phi tuyến theo biến thời gian đã được thực hiện tại Trường Đại học Bách Khoa - Đại học Quốc gia Thành phố Hồ Chí Minh trong giai đoạn từ ngày 20 tháng 8 năm 2018 đến ngày 10 tháng 12 năm 2018. Mục tiêu trọng tâm của công trình là xây dựng hoàn chỉnh mô hình động lực học không gian 7 bậc tự do, bao gồm 3 chuyển động chủ động theo các trục tọa độ và 4 dao động lắc tự do của móc treo cùng vật nặng. Trên cơ sở đó, tác giả thiết kế bộ điều khiển trượt phi tuyến dựa trên hàm ổn định Lyapunov nhằm dẫn hướng tải trọng bám sát quỹ đạo định sẵn trong không gian 3 chiều để tránh chướng ngại vật, đồng thời triệt tiêu hoàn toàn các góc lắc ngoài ý muốn. Kết quả nghiên cứu mang lại ý nghĩa thực tiễn to lớn khi giúp nâng cao mức độ an toàn vận hành lên trên 95%, tối ưu hóa năng suất bốc dỡ hàng hóa và thiết lập cơ sở toán học vững chắc cho các hệ thống cần trục tự hành thế hệ mới.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Để xây dựng mô hình toán học và thuật toán điều khiển cho hệ thống cầu trục không gian, nghiên cứu đã tích hợp đồng thời nhiều nền tảng lý thuyết cơ học và điều khiển hiện đại. Đầu tiên, phương trình vi phân Euler-Lagrange loại hai kết hợp nguyên lý D'Alembert được áp dụng để thiết lập hệ phương trình chuyển động tổng quát cho hệ phi tuyến 7 bậc tự do từ hàm Lagrange biểu diễn qua động năng và thế năng của toàn hệ thống. Thứ hai, lý thuyết ổn định Lyapunov kinh điển được sử dụng làm kim chỉ nam để thiết kế luật điều khiển trượt (Sliding Mode Control), trong đó hàm năng lượng Lyapunov tương đương được chứng minh có đạo hàm luôn âm xác định, đảm bảo trạng thái sai số vị trí và vận tốc góc tiệm cận về 0 một cách bền vững. Thứ ba, phương pháp biến đổi ma trận quay Euler theo thứ tự 3 trục ZYX trong không gian ba chiều được triển khai để mô tả chính xác hướng không gian và chuyển vị góc của các liên kết cáp treo. Ngoài ra, nghiên cứu còn ứng dụng kỹ thuật điều khiển trượt thích nghi và thay thế hàm dấu sign truyền thống bằng hàm bão hòa saturation nhằm loại bỏ hoàn toàn hiện tượng rung giật tần số cao (chattering). Ba khái niệm cốt lõi xuyên suốt công trình bao gồm: không gian trạng thái phi tuyến theo biến thời gian, bề mặt trượt đa biến kết hợp sai số vị trí và góc lắc, cùng tính ổn định tiệm cận toàn cục của hệ thống kín.

Phương pháp nghiên cứu

Quy trình nghiên cứu được triển khai bài bản qua hai giai đoạn mô phỏng số học và thực nghiệm phần cứng trong mốc thời gian 4 tháng liên tục. Dữ liệu thực nghiệm được thu thập trực tiếp thông qua hệ thống cảm biến quán tính IMU gắn trên tải trọng để đo đạc 4 góc lắc không gian với độ chính xác cao, kết hợp cùng hệ thống encoder quang học Sony Magnescale RE90C-2048C có độ phân giải 2048 xung trên vòng để ghi nhận tọa độ vị trí của các bàn trượt theo trục X và trục Y. Về phương pháp phân tích, tác giả lựa chọn giải thuật tích phân số Runge-Kutta bậc 4 trên môi trường Matlab/Simulink nhằm giải quyết hệ phương trình vi phân phi tuyến bậc cao có độ phức tạp lớn. Cỡ mẫu đánh giá bao gồm hơn 100 chu kỳ thử nghiệm độc lập trên 3 kịch bản quỹ đạo điển hình: chuyển động thẳng 3D, chuyển động cong tròn 2D trong mặt phẳng và quỹ đạo không gian xoắn ốc 3D với quy luật vận tốc hình thang trong thời gian 5 giây. Lý do lựa chọn phương pháp phân tích kết hợp giữa mô phỏng số và đo kiểm thực nghiệm thời gian thực ở tần số lấy mẫu 100Hz là nhằm đảm bảo tính khách quan, đối chứng chặt chẽ giữa lý thuyết động lực học giải tích và các yếu tố phi tuyến phức tạp trong thực tế vận hành.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, mô hình động lực học con lắc đôi 7 bậc tự do được kiểm chứng có độ khớp chính xác cao với các phản ứng dao động thực tế của cầu trục, phản ánh trọn vẹn sự tương tác chéo giữa chuyển động tịnh tiến của xe con và 4 dao động góc của móc treo lẫn tải trọng. Thứ hai, bộ điều khiển trượt đề xuất giúp tải trọng bám sát hoàn hảo quỹ đạo tham chiếu 3D với thời gian di chuyển chuẩn định 5 giây; trong đó sai số bám vị trí theo phương nâng hạ trục Z xấp xỉ bằng 0, còn sai số bám trên hai trục X và Y được khống chế ở mức dưới 0.05 mét, giảm hơn 70% sai lệch vị trí so với các phương pháp điều khiển vòng hở truyền thống. Thứ ba, hệ thống đạt khả năng khử rung lắc vượt trội khi giới hạn biên độ 4 góc lắc của móc và tải luôn nằm dưới 1.5 độ (tương đương 0.026 radian) trong suốt hành trình di chuyển và nhanh chóng dập tắt dao động về trạng thái cân bằng trong vòng 10 giây sau khi kết thúc quỹ đạo, nhanh hơn khoảng 40% so với giải thuật điều khiển hồi tiếp tuyến tính thông thường. Thứ tư, việc áp dụng hàm bão hòa đã triệt tiêu hoàn toàn hiện tượng rung giật chattering trên các cơ cấu dẫn động, giúp giảm trên 80% ứng suất xoắn tức thời tác động lên hệ thống động cơ điều khiển bàn trượt có khối lượng trục X là 41kg và trục Y là 20kg.

Thảo luận kết quả

Nguyên nhân cốt lõi mang lại hiệu năng vượt trội của hệ thống là do hàm mặt trượt đã tích hợp đồng thời cả biến sai số vị trí của xe con và thông tin trạng thái vận tốc góc của con lắc đôi, cho phép luật điều khiển chủ động bù trừ các lực quán tính phi tuyến sinh ra trong quá trình tăng tốc. Khi so sánh với các công trình nghiên cứu quốc tế tiêu biểu như nghiên cứu của Le và Lee vốn chỉ xét hệ 3 bậc tự do trên một trục chuyển động, hoặc công trình của O'Connor và Habibi bỏ qua chuyển động cuốn nhả cáp theo phương Z, giải pháp trong luận văn này đã giải quyết toàn diện bài toán điều khiển không gian 3D đầy đủ nhất. Về mặt trực quan hóa khoa học, các dữ liệu động học được biểu diễn chi tiết qua hệ thống biểu đồ đáp ứng thời gian thực: đồ thị quỹ đạo không gian 3 chiều thể hiện sự trùng khớp giữa đường cong đặt và vị trí thực tế của tải, cùng với các bảng thông số sai số căn bậc hai trung bình cho thấy tính ổn định tiệm cận của hệ thống. Những kết quả này chứng minh rằng việc mô hình hóa cầu trục dạng con lắc đôi kết hợp hàm Lyapunov là hoàn toàn khả thi và mang lại giá trị kỹ thuật cao cho công nghệ tự động hóa nâng hạ.

Đề xuất và khuyến nghị

Thứ nhất, nâng cấp thuật toán điều khiển trượt bậc cao: Nhóm nghiên cứu và phát triển cơ điện tử cần áp dụng thuật toán trượt phi tuyến Super-Twisting hoặc trượt thích nghi tích phân nhằm rút ngắn thời gian dập tắt góc lắc từ 10 giây hiện tại xuống dưới 6 giây, với mục tiêu hoàn thành thử nghiệm trong vòng 6 tháng tới.

Thứ hai, tích hợp bộ quan sát trạng thái mở rộng: Các kỹ sư điều khiển tự động hóa cần triển khai bộ lọc Kalman mở rộng hoặc bộ quan sát trạng thái phi tuyến nhằm ước lượng gián tiếp 4 góc lắc của hệ thống, giúp giảm thiểu 30% chi phí lắp đặt cảm biến IMU trên tải trọng trong vòng 9 tháng triển khai.

Thứ ba, mở rộng dải tải trọng và thích nghi thông số: Các đơn vị quản lý kỹ thuật tại các cảng biển và trung tâm logistics cần tiến hành hiệu chỉnh tham số bộ điều khiển cho các dải tải trọng thực tế từ 50kg đến 5000kg, đồng thời tính toán bù trừ tác động của gió và ma sát phi tuyến trên đường ray trong lộ trình 12 tháng.

Thứ tư, chuẩn hóa phần mềm giao diện điều khiển và giám sát: Đội ngũ kỹ sư phần mềm công nghiệp cần nâng cấp giao diện HMI kết nối trực tiếp với card điều khiển thời gian thực, đảm bảo độ trễ truyền thông mạng công nghiệp dưới 10 mili giây và tích hợp tính năng cảnh báo an toàn tự động trong thời hạn 3 tháng.

Đối tượng nên tham khảo luận văn

Thứ nhất, kỹ sư nghiên cứu và phát triển trong ngành cơ điện tử, robot và tự động hóa: Có thể khai thác trọn vẹn mô hình toán học giải tích 7 bậc tự do và mã nguồn thuật toán điều khiển trượt để lập trình cho các hệ thống cần trục container thông minh, cẩu tháp xây dựng và robot nâng hàng công nghiệp.

Thứ hai, giảng viên, nghiên cứu sinh và nhà khoa học chuyên ngành điều khiển học: Tìm thấy trong luận văn một tài liệu học thuật mẫu mực về phương pháp áp dụng phương trình Euler-Lagrange và hàm Lyapunov để chứng minh tính ổn định tiệm cận của các hệ phi tuyến phức tạp theo biến thời gian.

Thứ ba, doanh nghiệp chế tạo máy và đơn vị tích hợp hệ thống nâng hạ công nghiệp: Áp dụng trực tiếp giải pháp bám quỹ đạo tránh vật cản và khử lắc để cải tiến sản phẩm thương mại, giúp nâng cao 25% năng suất bốc dỡ và giảm thiểu trên 90% nguy cơ va chạm hàng hóa trong nhà xưởng.

Thứ tư, học viên cao học và sinh viên kỹ thuật: Tiếp cận một trường hợp nghiên cứu điển hình kết nối liền mạch từ mô hình hóa lý thuyết, mô phỏng chuyên sâu trên Matlab/Simulink cho đến thiết kế phần cứng thực nghiệm với encoder Sony 2048 xung và cảm biến quán tính IMU.

Câu hỏi thường gặp

Hệ thống cầu trục 3D dạng con lắc đôi khác biệt như thế nào so với mô hình con lắc đơn truyền thống?

Mô hình con lắc đơn chỉ coi móc và tải là một chất điểm tập trung duy nhất, trong khi mô hình con lắc đôi phân tách rõ rệt khối lượng móc và tải trọng nối với nhau bằng dây cáp dài. Cách tiếp cận này mô tả chính xác 7 bậc tự do và 4 dao động lắc độc lập, giúp hạn chế sai số vị trí trong thực tế xuống dưới 0.05 mét.

Bộ điều khiển trượt dựa trên hàm Lyapunov mang lại ưu thế vượt trội gì cho hệ thống cầu trục?

Khác với thuật toán PID tuyến tính dễ mất ổn định khi thông số biến thiên, bộ điều khiển trượt phi tuyến dựa trên hàm Lyapunov đảm bảo tính ổn định tiệm cận toàn cục. Giải pháp này giúp dập tắt dao động góc lắc về dưới 1.5 độ chỉ trong 10 giây và duy trì độ bền vững cao trước các sai lệch mô hình.

Hiện tượng rung giật cơ cấu truyền động trong điều khiển trượt được khắc phục bằng cách nào?

Nghiên cứu đã thay thế hàm dấu sign có tính chất gián đoạn bằng hàm bão hòa saturation liên tục trong vùng lân cận mặt trượt. Kỹ thuật này giúp triệt tiêu hoàn toàn hiện tượng rung giật tần số cao, giảm hơn 80% ứng suất va đập cơ khí và bảo vệ tối đa tuổi thọ của các động cơ dẫn động bàn trượt.

Hệ thống thực nghiệm trong luận văn sử dụng những trang thiết bị phần cứng chủ đạo nào?

Mô hình thực nghiệm được trang bị bàn trượt dẫn động với khối lượng trục X là 41kg và trục Y là 20kg, tích hợp encoder quang học Sony Magnescale RE90C-2048C độ phân giải 2048 xung trên vòng để định vị và cảm biến quán tính IMU gắn trên tải để thu thập dữ liệu góc lắc với tần số lấy mẫu 100Hz.

Khả năng bám quỹ đạo không gian 3D của cầu trục đạt độ chính xác ra sao khi vận hành?

Hệ thống bám sát hoàn hảo quỹ đạo 3 chiều theo quy luật vận tốc hình thang trong thời gian 5 giây. Sai số vị trí theo trục nâng hạ Z tiệm cận mức 0 tuyệt đối, trong khi sai số mặt phẳng ngang X và Y được tối ưu hóa ở mức cực nhỏ, đảm bảo tải trọng di chuyển an toàn tuyệt đối qua các vùng chướng ngại vật.

Kết luận

  • Xây dựng thành công mô hình toán học giải tích 7 bậc tự do mô tả trọn vẹn động lực học không gian của hệ cầu trục con lắc đôi bằng phương trình Euler-Lagrange.
  • Thiết kế hoàn chỉnh bộ điều khiển trượt phi tuyến dựa trên hàm Lyapunov, chứng minh tính ổn định tiệm cận và loại bỏ hiện tượng rung giật cơ cấu bằng hàm bão hòa.
  • Đạt độ chính xác bám quỹ đạo 3D tối ưu trong 5 giây với sai số trục Z tiệm cận 0 và khống chế biên độ 4 góc lắc luôn dưới 1.5 độ.
  • Triển khai kiểm chứng toàn diện trên mô hình thực nghiệm với cảm biến IMU và encoder Sony 2048 xung, dập tắt dao động trong thời gian 10 giây.
  • Đóng góp giải pháp công nghệ nâng hạ tự động hóa an toàn, nâng cao 25% hiệu suất vận hành logistics và giảm thiểu 90% sự cố va chạm.

Trong lộ trình 12 tháng tới, các hướng phát triển tiếp theo cần tập trung mở rộng thử nghiệm trên các hệ cần trục cảng biển quy mô lớn với dải tải trọng hàng chục tấn. Các doanh nghiệp và đơn vị sản xuất quan tâm đến công nghệ điều khiển cầu trục thông minh hãy kết nối ngay với đội ngũ nghiên cứu để tiếp nhận chuyển giao công nghệ và tối ưu hóa dây chuyền vận tải nâng hạ hiện đại.
