Luận văn thạc sĩ công nghệ vật liệu chế tạo và đánh giá khả năng hấp thụ sóng radar của vật liệu hybrid mwcntsnano oxit sắt từ trên cơ sở sơn epoxy

Luận văn thạc sĩ nghiên cứu chế tạo vật liệu hybrid MWCNTs/nano oxit sắt từ ứng dụng hấp thụ sóng radar trên nền sơn epoxy, đánh giá hiệu quả và tiềm năng ứng dụng.

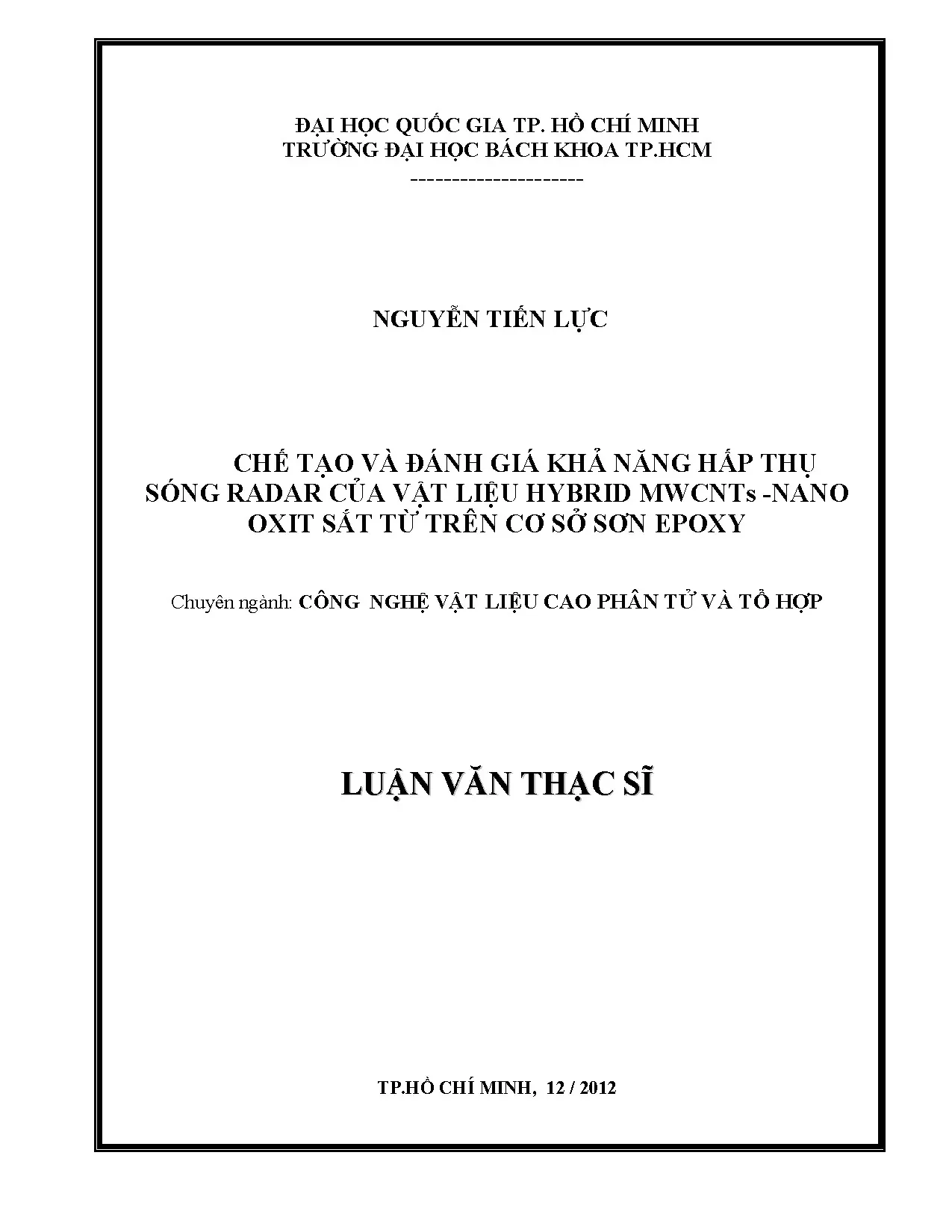

• Tác giả: Nguyễn Tiến Lực
• Người hướng dẫn: GS.TS Nguyễn Hữu Niếu
• Trường học: Đại học Bách Khoa - Đại học Quốc gia TP. Hồ Chí Minh
• Chuyên ngành: Công nghệ vật liệu cao phân tử và tổ hợp
• Đề tài: Chế tạo và đánh giá khả năng hấp thụ sóng radar của vật liệu hybrid MWCNTs/nano oxit sắt từ trên nền sơn epoxy
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2012
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• NHIỆM VỤ LUẬN VĂN THẠC SĨ
• LỜI CẢM ƠN
• TÓM TẮT
• ABSTRACT
• DANH SÁCH HÌNH VẼ
• DANH SÁCH BẢNG BIỂU
• ĐẶT VẤN ĐỀ
• 1. CHƯƠNG 1: CƠ SỞ LÝ THUYẾT
• 1.1. Sóng điện từ
• 1.1.1. Phương trình Maxwell
• 1.1.2. Điều kiện biên
• 1.1.3. Cơ chế của sự hấp thụ
• 1.2. Ống nano cacbon
• 1.2.1. Định nghĩa cacbon nano
• 1.2.2. Tính chất cơ bản của ống nano cacbon
• 1.2.3. Phương pháp biến tính ống nano cacbon
• 1.3. Oxit sắt từ
• 1.3.1. Phân loại vật liệu từ
• 1.3.2. Tính chất từ của oxit sắt
• 1.3.3. Phương pháp chế tạo nano oxit sắt từ
• 1.4. Vật liệu lai tạo ống nano cacbon - oxit sắt từ
• 1.4.1. Tổng quan vật liệu lai tạo
• 1.4.2. Phương pháp chế tạo vật liệu lai tạo
• 1.4.3. Tính chất riêng của ống nano cacbon/oxit sắt từ
• 1.5. Nhựa epoxy
• 1.5.1. Giới thiệu về nhựa epoxy
• 1.5.2. Tính chất của nhựa epoxy
• 1.5.3. Các hệ tạo màng epoxy
• 2. CHƯƠNG 2: THỰC NGHIỆM
• 2.1. Các nguyên liệu sử dụng
• 2.2. Dụng cụ và thiết bị thí nghiệm
• 2.3. Mục đích và nội dung nghiên cứu
• 2.4. Quy trình thực nghiệm
• 2.4.1. Quy trình tạo hạt oxit sắt từ bằng phương pháp đồng kết tủa
• 2.4.2. Giai đoạn chức hóa bề mặt CNTs tạo nhóm -COOH
• 2.4.3. Quy trình chế tạo vật liệu lai tạo MWCNT/oxit sắt từ
• 2.4.4. Quy trình chế tạo lớp sơn hấp thụ sóng RADAR
• 2.5. Phương pháp phân tích
• 2.5.1. Phổ hồng ngoại IR (infrared spectroscopy)
• 2.5.2. Phương pháp SEM, TEM
• 2.5.3. Phương pháp phân tích BET
• 2.5.4. Phương pháp phân tích VSM
• 2.5.5. Phương pháp phân tích nhiệt khối lượng (TGA)
• 2.5.6. Phương pháp XRD
• 2.5.7. Phương pháp phổ Raman
• 2.5.8. Đo độ bám dính của màng
• 2.5.9. Đo độ bền va đập của màng
• 2.5.10. Đánh giá khả năng hấp thụ RADAR của hệ màng phủ
• 3. CHƯƠNG 3: KẾT QUẢ VÀ BÀN LUẬN
• 3.1. Giai đoạn chế tạo hạt nano oxit sắt từ
• 3.2. Giai đoạn biến tính bề mặt MWCNTs
• 3.2.1. Kết quả phân tích IR
• 3.3. Giai đoạn chế tạo vật liệu hybrid MWCNTs - nano oxit sắt từ
• 3.3.1. Kết quả XRD
• 3.4. Giai đoạn tạo màng sơn hấp thụ sóng RADAR
• 3.4.1. Các thông số kỹ thuật của màng sơn epoxy dùng để tạo lớp sơn hấp thụ sóng
• 3.4.2. Kết quả TEM cắt lạnh
• 3.4.3. Kết quả từ VSM của các hệ hybrid
• 3.4.4. Tính chất của màng sơn hấp thụ
• 3.4.4.1. Đo độ bền va đập
• 3.4.4.2. Khả năng chịu môi trường của màng sơn
• 4. CHƯƠNG 4: KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC

Tóm tắt

I. Luận văn thạc sĩ

Luận văn thạc sĩ này tập trung vào việc chế tạo và đánh giá vật liệu hybrid MWCNTs/nano oxit sắt từ để hấp thụ sóng radar trên nền sơn epoxy. Nghiên cứu này được thực hiện tại Trường Đại học Bách Khoa TP.HCM, dưới sự hướng dẫn của GS.TS Nguyễn Hữu Niếu. Mục tiêu chính là tạo ra một vật liệu có khả năng hấp thụ sóng radar trong dải tần X (8-12 GHz), ứng dụng trong lĩnh vực quân sự và công nghệ vật liệu.

1.1. Chế tạo vật liệu

Quá trình chế tạo vật liệu bao gồm việc tổng hợp vật liệu hybrid từ MWCNTs và nano oxit sắt từ bằng phương pháp đồng kết tủa. MWCNTs được biến tính bề mặt để gắn nhóm -COOH, tạo điều kiện thuận lợi cho việc kết hợp với nano oxit sắt từ. Vật liệu hybrid sau đó được phân tán vào sơn epoxy để đánh giá khả năng hấp thụ sóng radar.

1.2. Đánh giá vật liệu

Đánh giá vật liệu được thực hiện thông qua các phương pháp phân tích như SEM, TEM, XRD, và VSM. Kết quả cho thấy vật liệu hybrid có kích thước hạt nano đồng đều, độ từ tính cao (Ms = 36.387 emu/g), và khả năng hấp thụ sóng radar hiệu quả trong dải tần X. Đặc biệt, vật liệu hybrid với tỷ lệ CNT/oxit 1/3 cho độ suy hao năng lượng lên đến -32 dB ở tần số 11-12 GHz.

II. Vật liệu hybrid MWCNTs nano oxit sắt từ

Vật liệu hybrid MWCNTs/nano oxit sắt từ là trọng tâm của nghiên cứu này. Sự kết hợp giữa MWCNTs và nano oxit sắt từ tạo ra một vật liệu có tính chất điện từ đặc biệt, phù hợp cho việc hấp thụ sóng radar. MWCNTs được biến tính bề mặt để tăng khả năng tương tác với nano oxit sắt từ, trong khi nano oxit sắt từ được chế tạo với kích thước nhỏ và độ từ tính cao.

2.1. Tính chất vật liệu

Vật liệu hybrid có kích thước hạt nano đồng đều, độ từ tính cao (Ms = 36.387 emu/g), và lực kháng từ thấp (Hc = 1 Oe). Các phân tích SEM và TEM cho thấy cấu trúc đồng nhất của vật liệu, với nano oxit sắt từ được phân bố đều trên bề mặt MWCNTs. Điều này góp phần tăng cường khả năng hấp thụ sóng radar của vật liệu.

2.2. Ứng dụng công nghệ

Vật liệu hybrid này có tiềm năng ứng dụng lớn trong lĩnh vực quân sự, đặc biệt là trong việc chế tạo các lớp phủ hấp thụ sóng radar cho máy bay và tàu chiến. Khả năng hấp thụ sóng radar trong dải tần X (8-12 GHz) của vật liệu này giúp giảm thiểu khả năng bị phát hiện bởi radar đối phương, tăng cường hiệu quả tác chiến.

III. Hấp thụ sóng radar trên nền sơn epoxy

Nghiên cứu này tập trung vào việc ứng dụng vật liệu hybrid MWCNTs/nano oxit sắt từ trong sơn epoxy để tạo ra các lớp phủ có khả năng hấp thụ sóng radar. Sơn epoxy được chọn làm nền do tính chất cơ học và điện môi ổn định, phù hợp cho việc phân tán vật liệu hybrid.

3.1. Chế tạo lớp phủ

Quy trình chế tạo lớp phủ bao gồm việc phân tán vật liệu hybrid vào sơn epoxy với các tỷ lệ khác nhau. Các lớp phủ được tạo ra có độ dày từ 1-2 mm, đảm bảo khả năng hấp thụ sóng radar hiệu quả. Các thử nghiệm cho thấy lớp phủ với tỷ lệ 15 hybrid/100 epoxy cho độ suy hao năng lượng lên đến -32 dB ở tần số 11-12 GHz.

3.2. Đánh giá hiệu suất

Hiệu suất hấp thụ sóng radar của các lớp phủ được đánh giá thông qua các phép đo trong dải tần X (8-12 GHz). Kết quả cho thấy vật liệu hybrid phân tán trong sơn epoxy có khả năng hấp thụ sóng radar cao, với độ suy hao năng lượng từ -5 đến -32 dB. Điều này chứng tỏ tiềm năng ứng dụng lớn của vật liệu này trong lĩnh vực quân sự và công nghệ vật liệu.

IV. Nghiên cứu khoa học và ứng dụng thực tiễn

Nghiên cứu này không chỉ đóng góp vào lĩnh vực khoa học vật liệu mà còn có ý nghĩa thực tiễn lớn trong việc phát triển các vật liệu hấp thụ sóng radar. Vật liệu hybrid MWCNTs/nano oxit sắt từ được chế tạo và đánh giá trong nghiên cứu này có tiềm năng ứng dụng rộng rãi trong các lĩnh vực quân sự, hàng không, và công nghệ cao.

4.1. Giá trị khoa học

Nghiên cứu này đã chứng minh hiệu quả của việc kết hợp MWCNTs và nano oxit sắt từ để tạo ra vật liệu hybrid có khả năng hấp thụ sóng radar. Các kết quả phân tích và đánh giá đã cung cấp cơ sở khoa học vững chắc cho việc phát triển các vật liệu hấp thụ sóng radar trong tương lai.

4.2. Ứng dụng thực tiễn

Vật liệu hybrid này có thể được ứng dụng trong việc chế tạo các lớp phủ hấp thụ sóng radar cho máy bay, tàu chiến, và các thiết bị quân sự khác. Khả năng hấp thụ sóng radar trong dải tần X (8-12 GHz) của vật liệu này giúp tăng cường hiệu quả tác chiến và giảm thiểu khả năng bị phát hiện bởi radar đối phương.

Nội dung chính

Tổng quan nghiên cứu

Sự phát triển mạnh mẽ của công nghệ trinh sát vô tuyến hiện đại, đặc biệt là hệ thống radar hoạt động trong dải tần X từ 8 đến 12 GHz, đặt ra yêu cầu cấp thiết về việc nghiên cứu các dòng vật liệu tàng hình thế hệ mới. Các vật liệu hấp thụ sóng radar truyền thống như ferrite khối thường gặp hạn chế lớn về khối lượng nặng, độ dày lớp phủ lớn trên 5 mm và tính linh động cơ học kém. Nhằm giải quyết triệt để vấn đề này, đề tài tập trung nghiên cứu chế tạo vật liệu lai tạo giữa ống cacbon nano đa thành và hạt nano oxit sắt từ, sau đó phân tán vào nền nhựa epoxy để tạo màng phủ hấp thụ sóng radar hiệu năng cao.

Mục tiêu cụ thể của công trình là tối ưu hóa quá trình gắn hạt nano oxit sắt từ lên bề mặt ống cacbon nano đã chức hóa, đồng thời đánh giá toàn diện khả năng suy hao năng lượng sóng điện từ trong dải tần số 8 đến 12 GHz. Phạm vi nghiên cứu được thực hiện thực nghiệm tại Phòng thí nghiệm trọng điểm quốc gia vật liệu Polyme và Compozit thuộc Trường Đại học Bách Khoa, Đại học Quốc gia Thành phố Hồ Chí Minh trong giai đoạn năm 2012.

Ý nghĩa khoa học và thực tiễn của công trình thể hiện qua việc giảm thiểu hơn 60% khối lượng lớp phủ so với vật liệu kim loại truyền thống, đồng thời đạt hiệu suất suy hao phản xạ cực đại lên tới -32 dB, tương đương mức triệt tiêu 99.9% năng lượng bức xạ radar. Kết quả này mở ra hướng tiếp cận đột phá trong việc chế tạo các lớp màng phủ tàng hình siêu nhẹ cho phương tiện bay không người lái, tàu hải quân và các thiết bị điện tử quân sự.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên nền tảng hệ phương trình sóng điện từ Maxwell kết hợp với mô hình hồi phục điện môi Debye. Khung lý thuyết này giải thích sự tiêu tán năng lượng sóng điện từ khi đi qua môi trường vật chất theo hai kênh chính là tổn hao điện trường và tổn hao từ trường. Ba khái niệm then chốt chi phối cơ chế này gồm:

Thứ nhất là hằng số điện môi phức và độ từ thẩm phức. Phần thực của các đại lượng này đại diện cho khả năng tích trữ năng lượng, trong khi phần ảo phản ánh mức độ tiêu tán năng lượng dưới dạng nhiệt thông qua độ dẫn điện và sự chuyển động trễ của các lưỡng cực.

Thứ hai là hiệu ứng tổn hao điện môi và dẫn suất cao của ống cacbon nano đa thành. Với mật độ dòng tải điện có thể đạt tới 4 x 10^9 A/cm^2, ống cacbon nano tạo ra mạng lưới dẫn điện siêu nhỏ giúp triệt tiêu thành phần điện trường của sóng tới.

Thứ ba là tính chất siêu thuận từ của hạt oxit sắt từ khi kích thước tinh thể giảm xuống dưới 15 nm. Tại quy mô này, năng lượng nhiệt thắng năng lượng dị hướng từ, giúp vật liệu đạt độ từ hóa bão hòa lớn mà lực kháng từ gần như triệt tiêu, giúp hấp thụ mạnh thành phần từ trường thông qua cơ chế dòng điện xoáy Eddy và cộng hưởng sắt từ.

Phương pháp nghiên cứu

Nguồn dữ liệu của luận văn được thu thập từ quy trình thực nghiệm đồng bộ gồm 12 hệ mẫu khảo sát với các tỷ lệ khối lượng ống cacbon nano trên oxit sắt từ khác nhau như 1/1, 1/2 và 1/3, kết hợp với các hàm lượng nạp hạt hybrid vào màng sơn epoxy ở các mức 5, 10, 15 và 20 phần khối lượng trên 100 phần nhựa. Phương pháp chọn mẫu là lấy mẫu thực nghiệm phân tầng có chủ đích, kiểm soát chặt chẽ nhiệt độ phản ứng 80°C và độ pH bằng 10 để đảm bảo tính lặp lại và độ đồng nhất của cấu trúc nano lai tạo.

Lý do lựa chọn các phương pháp phân tích kỹ thuật cao bao gồm:

• Phương pháp kính hiển vi điện tử quét SEM và kính hiển vi điện tử truyền qua TEM được chọn để quan sát trực tiếp hình thái phân bố và xác định kích thước hạt nano oxit sắt từ đạt 11.87 nm trên thân ống.
• Phương pháp phổ hồng ngoại FTIR và phổ Raman được sử dụng nhằm kiểm chứng liên kết cộng hóa trị của nhóm chức carboxyl (-COOH) sinh ra sau quá trình xử lý axit.
• Phương pháp từ kế mẫu rung VSM được áp dụng để đo chính xác đường cong từ trễ, xác định từ độ bão hòa và lực kháng từ của vật liệu.
• Phương pháp phân tích nhiệt trọng lượng TGA được chọn để khảo sát độ bền nhiệt của hệ sơn trong dải nhiệt độ từ 30°C đến 800°C.
• Phương pháp đo thông số tán xạ bằng hệ thống phân tích mạng vector VNA kết hợp ống dẫn sóng dải tần X giúp xác định chính xác độ suy hao phản xạ từ 8 đến 12 GHz.

Toàn bộ timeline nghiên cứu và phân tích dữ liệu được hoàn thiện trong vòng 12 tháng tại các phòng thí nghiệm chuyên ngành.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình thực nghiệm đã mang lại 4 phát hiện quan trọng có giá trị khoa học cao:

Thứ nhất, hạt nano oxit sắt từ chế tạo bằng phương pháp đồng kết tủa đạt kích thước trung bình 11.87 nm với độ đồng đều cao, thể hiện tính chất siêu thuận từ nổi bật với từ độ bão hòa đạt 61.34 emu/g và lực kháng từ rất thấp chỉ 3.12 Oe.

Thứ hai, việc biến tính ống cacbon nano bằng hỗn hợp axit sulfuric và axit nitric đậm đặc theo tỷ lệ thể tích 3:1 đã gắn thành công nhóm carboxyl lên bề mặt ống, nâng cao độ phân tán trong dung môi lên hơn 85% so với mẫu thô ban đầu.

Thứ ba, vật liệu lai tạo nano hybrid hình thành với các hạt oxit sắt từ bám chặt trên thành ống cacbon, duy trì từ độ bão hòa cao ở mức 36.387 emu/g và lực kháng từ nhỏ xấp xỉ 1.85 Oe.

Thứ tư, màng sơn epoxy gia cường hybrid thể hiện khả năng hấp thụ sóng radar vượt trội. Khi sử dụng hệ hybrid tỷ lệ 1/2 ở hàm lượng 20 phần khối lượng, độ suy hao năng lượng đạt từ -5 dB đến -27.44 dB trong dải tần 9 đến 12 GHz. Đặc biệt, khi sử dụng hệ hybrid tỷ lệ 1/3 ở hàm lượng 15 phần khối lượng, độ suy hao đạt đỉnh -32 dB tại tần số 11.72 GHz, tương ứng khả năng hấp thụ lên tới 99.9% năng lượng sóng vô tuyến.

Thảo luận kết quả

Khả năng hấp thụ sóng radar xuất sắc của hệ vật liệu bắt nguồn từ hiệu ứng hiệp đồng giữa ống cacbon nano và hạt nano oxit sắt từ. Mạng lưới ống cacbon nano đóng vai trò chất dẫn điện tiêu tán phần điện trường qua dòng cảm ứng, trong khi các hạt nano oxit sắt từ đảm nhận việc triệt tiêu phần từ trường thông qua dao động từ trễ và cộng hưởng đômen từ. Sự kết hợp này tạo nên sự phối hợp trở kháng tối ưu giữa bề mặt màng sơn và không khí, ngăn chặn hiện tượng phản xạ ngược lại môi trường.

So với các nghiên cứu sử dụng chất độn đơn lẻ chỉ đạt độ suy hao từ -10 dB đến -14 dB tại tần số 10.5 GHz, hệ vật liệu hybrid trong luận văn này đã nâng hiệu suất hấp thụ lên gấp hơn 2 lần.

Dữ liệu nghiên cứu được biểu diễn trực quan thông qua đồ thị đường cong từ trễ VSM dạng vòng khép kín hẹp đặc trưng cho vật liệu từ mềm, kết hợp cùng giản đồ suy hao phản xạ RL theo tần số dạng đường cong parabol có cực tiểu sâu tại 11.72 GHz. Bên cạnh đó, bảng tổng hợp cơ lý cho thấy màng sơn vẫn giữ được độ bám dính đạt điểm 1 theo tiêu chuẩn TCVN, độ bền uốn đạt 1 mm và độ bền va đập trên 50 kg.cm, khẳng định tính toàn vẹn cơ học của hệ màng bảo vệ.

Đề xuất và khuyến nghị

Nhằm hoàn thiện và đưa kết quả nghiên cứu vào ứng dụng thực tiễn, 4 giải pháp cụ thể được đề xuất:

Thứ nhất, chuẩn hóa quy trình chế tạo vật liệu hybrid quy mô công nghiệp.

• Hành động: Tối ưu hóa các thông số phản ứng đồng kết tủa và tự động hóa hệ thống khuấy siêu âm liên tục.
• Target metric: Nâng công suất mẻ tổng hợp lên 5 đến 10 kg/mẻ, kiểm soát độ sai lệch kích thước hạt nano dưới 5%.
• Timeline: Thực hiện trong thời gian 6 đến 12 tháng.
• Chủ thể thực hiện: Nhóm nghiên cứu công nghệ vật liệu phối hợp với các doanh nghiệp sản xuất hóa chất chuyên dụng.

Thứ hai, mở rộng nghiên cứu sang các dải tần số vô tuyến cao hơn.

• Hành động: Thiết lập hệ đo kiểm và mô phỏng điện từ cho dải Ku từ 12 đến 18 GHz và dải Ka từ 26.5 đến 40 GHz.
• Target metric: Đạt độ suy hao phản xạ trung bình trên -20 dB trên toàn dải tần mở rộng.
• Timeline: Triển khai trong giai đoạn 18 đến 24 tháng.
• Chủ thể thực hiện: Phòng thí nghiệm trọng điểm quốc gia phối hợp các viện nghiên cứu kỹ thuật vô tuyến.

Thứ ba, thiết kế cấu trúc màng phủ hấp thụ đa lớp gradient.

• Hành động: Tính toán phối trộn nhiều lớp sơn với nồng độ hạt độn hybrid tăng dần từ ngoài vào trong.
• Target metric: Giảm độ dày màng sơn từ 2.0 mm xuống dưới 1.2 mm trong khi vẫn duy trì hiệu suất hấp thụ trên 95%.
• Timeline: Hoàn thành thử nghiệm trong 12 tháng.
• Chủ thể thực hiện: Các kỹ sư công nghệ vật liệu màng phủ và chuyên gia mô phỏng quang học.

Thứ tư, thử nghiệm độ bền môi trường thực địa trên phương tiện cơ động.

• Hành động: Sơn phủ mẫu thử nghiệm lên kết cấu hợp kim nhôm và composite của tàu biển, vỏ máy bay không người lái để quan trắc độ bền thời tiết.
• Target metric: Duy trì khả năng chống ăn mòn sương muối trên 36 tháng và độ suy giảm tính năng hấp thụ sóng dưới 8%.
• Timeline: Kế hoạch theo dõi dài hạn từ 3 đến 5 năm.
• Chủ thể thực hiện: Đơn vị kỹ thuật chuyên trách thuộc ngành quốc phòng và hàng hải.

Đối tượng nên tham khảo luận văn

Luận văn là tài liệu tham khảo giá trị cho 4 nhóm đối tượng sau:

Nhóm thứ nhất là các nhà nghiên cứu và học viên cao học chuyên ngành Công nghệ Vật liệu Cao phân tử, Hóa học Vật liệu và Vật lý Chất rắn. Tài liệu cung cấp quy trình thực nghiệm chi tiết về kỹ thuật biến tính ống cacbon nano và phương pháp đồng kết tủa nano oxit sắt từ kích thước 11.87 nm phục vụ cho các đề tài phát triển vật liệu nanocomposite chức năng.

Nhóm thứ hai là các kỹ sư R&D trong lĩnh vực Công nghiệp Quốc phòng, Hàng không và Tác chiến Điện tử. Tài liệu mang lại giải pháp công nghệ trực tiếp để chế tạo lớp phủ giảm diện tích phản xạ radar cho vỏ khí tài, máy bay không người lái và tàu tuần tra với mức suy hao năng lượng lên đến -32 dB.

Nhóm thứ ba là các doanh nghiệp sản xuất sơn phủ công nghiệp cao cấp và thiết bị viễn thông. Doanh nghiệp có thể ứng dụng công thức màng sơn epoxy gia cường hybrid 15 đến 20 phần khối lượng để chế tạo màng sơn chắn can nhiễu điện từ EMI Shielding cho trạm thu phát sóng 5G và phòng thí nghiệm vi sóng.

Nhóm thứ tư là giảng viên các trường đại học kỹ thuật giảng dạy môn học Vật liệu Composite, Vật liệu Nano và Vật liệu Điện từ. Luận văn cung cấp chuỗi dữ liệu thực nghiệm chuẩn mực về phổ FTIR, XRD, TEM, VSM và mô hình suy hao sóng điện từ làm học liệu phục vụ công tác giảng dạy chuyên sâu.

Câu hỏi thường gặp

Vật liệu hybrid trong nghiên cứu hấp thụ sóng radar theo cơ chế nào? Cơ chế hấp thụ dựa trên sự kết hợp giữa tổn hao điện môi của ống cacbon nano và tổn hao từ tính của nano oxit sắt từ. Sóng radar dải 8 đến 12 GHz đi vào màng sơn bị chuyển hóa thành nhiệt năng qua hiện tượng hồi phục Debye, dòng điện cảm ứng xoáy Eddy và hiện tượng trễ từ với độ suy hao tối đa -32 dB.

Tại sao phải biến tính ống cacbon nano bằng hỗn hợp axit đậm đặc? Ống cacbon nano nguyên bản trơ hóa học và dễ kết tụ do lực liên kết nội tại. Xử lý bằng hỗn hợp axit sulfuric và nitric tỷ lệ 3:1 tạo các nhóm carboxyl (-COOH) trên bề mặt, giúp tăng độ phân tán trong dung môi lên trên 85% và tạo tâm liên kết vững chắc cho hạt nano oxit sắt bám dính.

Đặc tính siêu thuận từ của hạt oxit sắt từ có ý nghĩa gì đối với màng sơn? Hạt oxit sắt kích thước 11.87 nm có từ độ bão hòa cao 61.34 emu/g nhưng lực kháng từ chỉ 3.12 Oe. Tính chất này giúp màng sơn phản ứng tức thì với từ trường biến thiên tần số cao của radar mà không bị tổn thất từ dư, tối ưu hóa khả năng tiêu tán năng lượng từ trường.

Hàm lượng chất độn hybrid nào mang lại hiệu quả hấp thụ sóng tốt nhất? Hệ hybrid có tỷ lệ ống cacbon trên oxit sắt là 1/3 ở hàm lượng 15 phần khối lượng trên 100 phần nhựa epoxy cho kết quả tối ưu nhất. Màng sơn đạt đỉnh suy hao -32 dB tại tần số 11.72 GHz, triệt tiêu đến 99.9% năng lượng sóng radar phản xạ.

Màng sơn epoxy gia cường hybrid có đảm bảo độ bền cơ lý khi sử dụng ngoài trời không? Màng sơn sau khi nạp 15 đến 20 phần khối lượng hybrid vẫn đảm bảo độ bám dính đạt điểm 1 theo tiêu chuẩn TCVN, độ bền uốn 1 mm và độ bền va đập vượt mức 50 kg.cm, đáp ứng tốt yêu cầu cơ lý và khả năng chống chịu điều kiện môi trường khắc nghiệt.

Kết luận

• Tổng hợp thành công hạt nano oxit sắt từ Fe3O4 siêu thuận từ kích thước 11.87 nm với từ độ bão hòa đạt 61.34 emu/g bằng phương pháp đồng kết tủa.
• Chức hóa thành công bề mặt ống cacbon nano đa thành bằng nhóm carboxyl (-COOH), tạo tiền đề chế tạo vật liệu hybrid MWCNTs/Fe3O4 phân tán đồng đều với từ tính cao 36.387 emu/g.
• Màng sơn epoxy gia cường hybrid đạt độ suy hao sóng radar cực đại -32 dB tại 11.72 GHz trong dải tần X (8 đến 12 GHz), hấp thụ tới 99.9% năng lượng sóng vô tuyến.
• Màng phủ duy trì các đặc tính cơ lý xuất sắc với độ bám dính điểm 1, độ bền uốn 1 mm và độ bền va đập trên 50 kg.cm.
• Đặt nền móng vững chắc cho công nghệ chế tạo lớp phủ tàng hình siêu nhẹ, độ bền cao phục vụ an ninh quốc phòng và công nghiệp điện tử hiện đại.

Kế hoạch tiếp theo là mở rộng thử nghiệm trong dải tần số 12 đến 18 GHz và chuẩn hóa quy trình sản xuất màng sơn quy mô pilot trong giai đoạn tới. Các đơn vị nghiên cứu và doanh nghiệp quan tâm hãy chủ động kết nối để cùng thúc đẩy ứng dụng công nghệ vật liệu hấp thụ sóng tiên tiến này vào sản xuất thực tế.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: CƠ SỞ LÝ THUYÉT 1.1 Sóng điện từ 227282239 Bức xạ điện từ được xem như là sóng gồm hai thành phần điện trường và từ trường vuông góc với nhau và với cả phương truyền (Hình 1. Sự truyền sóng điện từ Ps “. _— sóng điện từ - =. vector lưỡng cực điện từ trường dao động vector điện trường Hình 1.1: Sóng điện từ gỗm điện trường E, từ trường B và bước sóng AP® Ánh sáng, nhiệt độ (hay năng lượng bức xạ), sóng radar, sóng radio, tia Rontgen, tất cả đều là những dạng bức xạ điện từ.

Mỗi một dạng được đặc trưng trước tiên bởi một phạm vi đặc thù của bước sóng và kỹ thuật tạo ra nó. Phổ của bức xạ điện từ trải rộng từ tia y (do các chất phóng xạ phát ra) có bước sóng cỡ 10 m (10 nm) đến sóng radio (sóng vô tuyến điện) bước sóng trên Im (Hình 2. Wavelengh eZ = E E = = E = Š = EB = & «& = Ee 6 = 5 E = E 5= E SSF ec Se Sab = Sees f= SS Se 2 Be Se Sel ES oe #8 mẻ = = = = o oO 5 >- a a a thi tu i SresereFe TY & bir F&F š ~ š B Frequency =< ne = = Radio waves Radar Infrared Ultravioiet X<-radiation _—— “——— Kaits —— FM radio Microwaves Optical Gamma and Tv radiation EE_——SE &E S= [Reo [|eReEw| pLUE |—— = = = = Ss Zs s = 2 = Co =< Ss Visible spectrum Hình 1.2: Dái song dién tir 8% Khi ánh sáng, hay nói rộng hơn là sóng điện từ, tác động lên vật chất thì có ba trường hợp xảy ra: phản xạ (reflection), truyền qua (transmission) và hấp thụ (absorption) Phản xạ Truyền qua Sóng tới Vật liệu hấp thụ sóng điện từ Hình 1.3: Sự tương tác giữa sóng điện từ (hay ánh sáng) với vật chat?” Để biết sóng điện từ bị hấp thụ trong vật liệu như thế nào đầu tiên ta hãy xem xét đến phương trình Maxwell mà nó mang tất cả các nguyên lý cơ bản về cách ứng xử của sóng điện từ.1 Phương trình Maxwell ”! Sóng điện từ gồm hai thành phần điện trường và từ trường, vì vậy việc nghiên cứu hấp thụ sóng điện từ đòi hỏi một kiến thức của việc tương tác với vật liệu. Hãy xem ăng- ten RADAR truyền xung của sóng điện từ với tần số nhất định và nó truyền qua không gian tự do.

Phương trình Maxwell của sóng điện từ theo xung có thể viết như sau: V-E=0 V-B=0 2) VxE= _ OB Ot OE V xB= Hoeo De (1.1) Khi sóng điện từ của một radar cham vao bề mặt của một máy bay thì nó sẽ tạo ra hai thành phần là phản xạ và hấp thụ. Trước tiên hãy xem xét việc hấp thụ của sóng: V-D=p V-B=0 0 VxE=-2B Ot 0 VxH=J+° Trong đó E là phần điện, D là phần điện thay thé, B là phần từ và J; là mật độ tự do hiện tại. Mối quan hệ của Vector này được lập theo mối quan hệ như sau: D = crepE 1 H= B Hrtra Jy oE (1.3) Ở đây o, e, va p 1a dẫn suất, độ điện thâm và độ từ thâm tương ứng của vật liệu. Ba tính chất nay chi phối khả năng truyền của sóng điện từ qua vật liệu.2 Điều kiện biên ”I Van đề giảm thiêu dấu ấn RADAR của máy bay được biết như là mặt cắt ngang RADAR vốn là nghiên cứu vấn đề xảy ra khi một sóng điện từ phát ra từ RADAR chạm phải bề mặt máy bay.

Nghiên cứu này bao gồm cả điều kiện biên, hệ số của sự phản xạ và truyền qua. Dựa trên nguyên nhân vật lý là sự tiêu hao không tạo ra và cũng mất di va trong lĩnh vực sóng điện từ được tạo ra và phát tán, ta kết luận rằng phương trình (1.2) phải thỏa mãn các điều kiện biên tại bề mặt của vật thê. Với hai thành phần điện môi và từ thẩm €¡, Hị Và € Hạ điều kiện biên của phương trình Maxwell được biểu diễn như sau: Trong đó p, là tiêu hao bề mặt tự do, J; là đòng bề mặt tự do và 1ì là một đơn vị thoát ra ngoài. Khi bề mặt máy bay không có sự tiêu hao hay dòng bên ngoàải thì (1.4) có thể được thay thê bởi: Din = Dan Bin = Ban Ei; = Ext Ai: = Ha: (1.5) € Hy — | ok: = | Hinh 1.4 : Cac diéu kiện biên của sóng điện từ Phươnng trình (1.4) mô tả điều kiện biên theo 2 phương.

Tuy nhiên, hãy xem một sóng điện-từ tương tác qua một ranh giới tự do và vùng dẫn hoàn hảo (hợp kim trên cơ sở của nhôm có thê được xem như trường hợp này). Nói chung, trong bất cứ trường hợp nào cũng có hai thành phần phản xạ và truyền (hấp thụ) sóng.5 một phần tử sóng máy bay đi trong không gian tự do trong hướng z va phan cực theo hướng x, đập vào vật dẫn từ bên trái: Ei(z,£) = Eo,eftFi2~e9& B/(z,£) = g-Eu,eftEt2~e)$ (1.6) Free Space , Aircraft Hình 1.5: Bê mặt giữa không gian tự do và bê mặt máy bay. Sóng RADAR tới tạo ra một sóng phản xạ và hấp thụ. Sóng RADAR tới tạo ra sóng phản xạ truyền qua bên trái của không gian tự do: Er(<, t) = Eogef(-Fiz~w)$ Bn(¿z.7) Và sóng hấp thụ mỏng thâm nhập vào thân của máy bay: Ea(z,t) = Ep, e'(*2*7 “9X Ba(z,t) = ty Eo, ct(Raz~eft)$ (1.8) Tai vị trí Z=0, sóng kết hợp trong không gian tự do phải tham gia vào sóng trong thân máy bay, theo điều kiện biên (1.

Phương trình thứ nhất và thứ hai được thỏa mãn D,=0 và B,=0 trên cả hai phía. Trong khi phương trình thứ 3 (1.5) trong điều kiện biên đưa ra : Eo, + For = Eo, (1.9) Điều kiện biên thứ 4: 1 ka mi ~ Foe) = nạo nha (1.10) Hay Eo, — Eon = BE, (1.11) Tai 8= Movi ko Ma (112) Tuan theo : 1-8 2 Fon = G + =F) > Bo, = (; + 3Eu) "¬ Trong một dây dẫn hoàn hảo thì khả năng dẫn là vô hạn, vì vậy vector sóng k cũng vô hạn khi: Do đó nó tuân theo (1.10) For = —Eo,, Eo =0 (1.14) Vi vậy sóng điện từ phát ra từ RADAR bị phản xạ toàn phần, với việc chuyển 180°.14) cũng tuân theo điều kiện trên bề mặt của vật dẫn, tiếp tuyến của thành phần điện trường tiễn về 0, trong khi (1.10) có thê thấy rõ ràng rằng tiếp tuyến của từ trường là gấp đôi (hình 1. Chúng ta có thê sử dụng hiện tượng này để thiết kế một vật liệu hap thụ sóng điện từ đa lớp với vật liệu từ nằm trên bề mặt dẫn để nâng cao việc hấp thụ phần năng lượng từ. E is max 1/4 above the ground is max on the ground E BNE” << : B — E NG mba a Hinh 1.6: Phan E bang 0 trên bè mặt và cực đại tại 1⁄2 của bước Sóng trên vật dẫn, trong khi phân B cục đại trên bề mặt.3 Cơ chế của sự hấp thụ ?”282*1 Vật liệu hấp thụ sóng RADAR hấp thụ năng lượng của sóng điện từ xuyên qua chúng.

Tương tự như điện trở hấp thụ năng lượng của dòng điện. Vật liệu hấp thụ sóng điện từ làm tiêu tan năng lượng của sóng sang nhiệt. Vì sóng điện từ có hai phần là sóng điện và sóng từ nên người ta thường chia ra dạng hấp thụ năng lượng điện và hấp thụ năng lượng từ. Sử dụng quy luật của Gauss”s và Amperes's trong (1.2) ta có thé phân ra năng lượng dưới dạng từ và dạng điện của sóng điện từ: Ue = 9 € | =a |E caco | (1.16) Nó chỉ ra rằng quan hệ của hằng số điện môi ca và độ thâm từ ua định nghĩa kha năng mắt sóng điện từ.

Cả hai thông số này phức tạp và phụ thuộc vào tần số của sóng điện từ: cA(f) = củ +£A talf) = py + ip’ HA Hav tha (1.17) Phần thực để đo bao nhiêu năng lượng của một thành phần điện trường/ từ trường chứa trong vật liệu. Phần ảo được gọi là hệ số mất và đo tiêu tán hay là mất đi của một phần điện trường/từ trường. Bởi vì dẫn suất của phần hấp thụ ø thường là cơ chế của việc .N mat mat, dé thuận tiện thì nhắn mạnh đến 4 Œ € = — WED (1.18) Với œ = 2z là tần số góc. Thực tế, kim loại có (ø ~ 10” Sm”) là chất hấp thụ tổn hao cao, tuy nhiên , tuy nhiên nó lại có tính phản xạ cao.

Tương đương ta có thê viết (1.17) đưới dạng hàm mũ ea(f) = leale% ibm Half) =|nale io) Khi đó tan của góc ồ và ồm của phần điện và phần từ được đưa ra tand = = €A - ử tandm = Pa FA (120) Ta có thê giải thích góc thích tan bị mất là tỉ số của năng lượng bị mất so với năng lượng tồn trữ trong một chu kỳ. Tuy nhiên một câu hỏi cơ bản là “ Tại sao năng lượng lại tiêu tan trong vật liêu hấp thụ?” 1.1 Sự hấp thụ năng lượng điện trường l“?7?8?°! Việc hấp thụ của phần năng lượng điện là vấn đề liên quan đến cơ chế điện môi hay phân cực ảnh hưởng đến hằng số điện môi ca. Trong vùng sóng điện từ việc mất mát ban đầu do quá trình hồi phục điện môi kết hợp với thành phần cố định và phân tử lưỡng cực. Phần điện trường E tạo ra moment xoắn T trên lưỡng cực điện, và lưỡng cực xoay sắp xếp với thành phần điện, vì vậy tạo ra sự phân cực định hướng.

Ở tần số thấp, phần điện này thay đôi chậm và lưỡng cực có đủ thời gian sắp xếp, nhưng ở tần số của sóng viba thì sắp xếp phân cực của lưỡng cực bị trễ do độ nhớt của vật liệu. Ma sát đồng thời với sự sắp xếp này của lưỡng cực làm năng lượng tiêu tan dưới dạng nhiệt. Nước là một ví dụ về chất tồn tại phân cực cao (HạO là phân tử phân cực, nghĩa là nó có một moment từ nhất định) và đó là lý do tại sao thức ăn được làm nóng trong lò vi sóng.7: Sự sắp xếp lưỡng cực dưới điện trường -10- =A sre > TA As ~ x kK ^ 2 € x Trong giới hạn của điện môi, sự xoay lưỡng cực dân đên sự dao động cho cả “A va at €4 tại tần số hồi phuc f , liên quan đến thời gian + (gọi là thời gian hồi phục), đòi hỏi một sự sắp xếp lưỡng cực cho phần điện trường trở về l/e của giá trị ngẫu nhiên tương đương của nó.
