Luận văn mô phỏng ứng xử cơ học phi tuyến của kết cấu bê tông cốt thép dưới tác động của tải va chạm bằng phương pháp phần tử hữu hạn

Mô phỏng ứng xử cơ học phi tuyến của kết cấu bê tông cốt thép dưới tải va chạm giúp hiểu rõ khả năng chịu lực và độ bền của kết cấu.

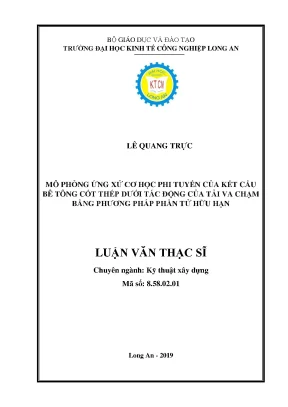

• Tác giả: Lê Quang Trực
• Người hướng dẫn: PGS.TS Trương Tích Thiện
• Trường học: Trường Đại học Kinh tế Công nghiệp Long An
• Chuyên ngành: Kỹ thuật xây dựng
• Đề tài: Mô phỏng ứng xử cơ học phi tuyến của kết cấu bê tông cốt thép dưới tác động của tải va chạm bằng phương pháp phần tử hữu hạn
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2019
• Địa điểm: Long An

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• 1. CHƯƠNG 1: Giới thiệu đề tài
• 1.1. Tình hình nghiên cứu trong và ngoài nước
• 1.1.1. Trên thế giới
• 1.1.2. Trong nước
• 1.2. Tổng quan về hiện tượng va chạm giữa sà lan và trụ cầu
• 1.2.1. Kết cấu sà lan
• 1.2.2. Kết cấu trụ cầu
• 1.2.3. Nguyên nhân gây ra sự va chạm giữa sà lan và trụ cầu
• 1.2.4. Một số phương án bảo vệ cầu và các kết cấu khác trước va chạm của phương tiện thủy
• 1.2.5. Ý nghĩa của đề tài
• 1.2.6. Mục tiêu và phạm vi của đề tài
• 1.2.7. Tóm tắt chương 1
• 2. CHƯƠNG 2: Kết cấu bê tông cốt thép
• 2.1. Giới thiệu
• 3. CHƯƠNG 3: MÔ HÌNH TÍNH TOÁN
• 3.1. Giới thiệu các mô đun của phần mềm dùng để mô phỏng
• 3.2. Mô đun Explicit dynamic trong ANSYS WORKBENCH
• 3.3. Các bước thực hiện
• 3.4. Mô hình mô phỏng
• 3.5. Mô tả bài toán
• 3.6. Thông số vật liệu. Xây dựng mô hình
• 3.7. Nhập các thông số phân tích
• 3.8. Chia lưới mô hình
• 3.9. Thiết lập điều kiện biên
• 3.10. Phân tích kết quả
• 3.11. So sánh kết quả
• 3.12. Tóm tắt chương 3
• 4. CHƯƠNG 4: KẾT LUẬN VÀ KIẾN NGHỊ
• 4.1. Kiến nghị và hướng phát triển
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Mô Phỏng Ứng Xử Cơ Học Phi Tuyến BTCT

Kết cấu bê tông cốt thép (BTCT) đóng vai trò quan trọng trong xây dựng cơ bản, phục vụ nhiều ngành kinh tế. Ưu điểm của BTCT bao gồm sử dụng vật liệu địa phương, khả năng chịu lực, chịu lửa, chịu động đất tốt, dễ tạo hình và ít bảo trì. Tuy nhiên, nhiều kết cấu BTCT, như trụ cầu, thường xuyên chịu tải va chạm. Các vụ tai nạn giữa cầu và phương tiện đường thủy gây ra thiệt hại lớn về kinh tế và xã hội. Do đó, nghiên cứu các biện pháp bảo vệ cầu là rất cần thiết. Bài toán mô phỏng ứng xử cơ học của BTCT dưới tải va chạm trở nên quan trọng để dự đoán và giảm thiểu thiệt hại. Phương pháp phần tử hữu hạn (PTHH) là một công cụ mạnh mẽ để giải quyết các bài toán kỹ thuật phức tạp này.

1.1. Tầm Quan Trọng Của Nghiên Cứu Mô Phỏng Va Chạm BTCT

Nghiên cứu mô phỏng ứng xử cơ học của kết cấu bê tông cốt thép dưới tác động của tải va chạm là vô cùng quan trọng. Các vụ tai nạn giao thông đường thủy gây ra những hậu quả nghiêm trọng về kinh tế và xã hội. Việc hiểu rõ cơ chế phá hủy của kết cấu giúp đưa ra các giải pháp thiết kế và gia cố hiệu quả, giảm thiểu thiệt hại. Các nghiên cứu về phân tích va chạm bằng phương pháp số còn hạn chế, đặc biệt là ở Việt Nam. Do đó, việc phát triển các mô hình mô phỏng chính xác và tin cậy là cần thiết.

1.2. Ứng Dụng Phương Pháp Phần Tử Hữu Hạn Trong Phân Tích Va Chạm

Phương pháp phần tử hữu hạn (PTHH) là một công cụ mạnh mẽ để mô phỏng các bài toán kỹ thuật phức tạp, bao gồm cả bài toán va chạm. PTHH cho phép chia kết cấu thành các phần tử nhỏ, từ đó tính toán ứng suất, biến dạng và các thông số khác một cách chi tiết. Trong bài toán va chạm, PTHH có thể được sử dụng để mô phỏng quá trình phá hủy của bê tông cốt thép, xác định các vị trí yếu và đánh giá khả năng chịu lực của kết cấu. Các phần mềm như ANSYS, ABAQUS và LS-DYNA cung cấp các công cụ mạnh mẽ để thực hiện phân tích va chạm bằng PTHH.

II. Thách Thức Trong Mô Phỏng Phi Tuyến Kết Cấu BTCT

Việc mô phỏng ứng xử cơ học phi tuyến của kết cấu bê tông cốt thép dưới tải va chạm đặt ra nhiều thách thức. Bê tông là vật liệu phức tạp, có tính chất không đồng nhất và chịu nén tốt nhưng chịu kéo kém. Cốt thép có tính dẻo cao và chịu lực tốt cả khi kéo và nén. Sự tương tác bê tông cốt thép cũng rất phức tạp, đặc biệt là khi xảy ra nứt nẻ và phá hủy. Do đó, cần có các mô hình vật liệu phù hợp để mô tả chính xác hành vi của bê tông và cốt thép dưới tải va chạm. Ngoài ra, việc lựa chọn phương pháp giải và các thông số tính toán cũng ảnh hưởng lớn đến độ chính xác của kết quả mô phỏng.

2.1. Mô Hình Vật Liệu Cho Bê Tông Và Cốt Thép Chịu Va Chạm

Để mô phỏng chính xác ứng xử cơ học của kết cấu bê tông cốt thép dưới tải va chạm, cần sử dụng các mô hình vật liệu phù hợp. Đối với bê tông, các mô hình như Concrete Damage Plasticity (CDP) trong ABAQUS hoặc Karagozian & Case (K&C) trong LS-DYNA thường được sử dụng để mô tả hiện tượng nứt nẻ và phá hủy. Đối với cốt thép, các mô hình đàn hồi dẻo với hardening có thể được sử dụng. Quan trọng là phải xác định chính xác các thông số vật liệu, chẳng hạn như cường độ chịu nén, cường độ chịu kéo, mô đun đàn hồi và hệ số Poisson, thông qua các thí nghiệm hoặc các tài liệu tham khảo.

2.2. Xử Lý Tương Tác Giữa Bê Tông Và Cốt Thép Trong Mô Phỏng

Sự tương tác giữa bê tông và cốt thép đóng vai trò quan trọng trong ứng xử cơ học của kết cấu bê tông cốt thép. Trong mô phỏng, sự tương tác này có thể được mô hình hóa bằng nhiều cách khác nhau, chẳng hạn như sử dụng các phần tử liên kết (tie constraint) hoặc các phần tử tiếp xúc (contact elements). Các phần tử liên kết giả định rằng bê tông và cốt thép hoàn toàn dính liền với nhau, trong khi các phần tử tiếp xúc cho phép trượt và tách rời giữa hai vật liệu. Việc lựa chọn phương pháp mô hình hóa tương tác phù hợp phụ thuộc vào mức độ chính xác mong muốn và độ phức tạp của bài toán.

III. Phương Pháp Mô Phỏng Tải Va Chạm Bằng Phần Mềm ANSYS

Phần mềm ANSYS cung cấp nhiều công cụ để mô phỏng các bài toán động lực học, bao gồm cả bài toán va chạm. Mô đun Explicit Dynamics trong ANSYS Workbench là một công cụ mạnh mẽ để mô phỏng các bài toán va chạm với thời gian ngắn và biến dạng lớn. Để mô phỏng tải va chạm trong ANSYS, cần xác định các thông số như vận tốc va chạm, khối lượng vật va chạm và mô hình vật liệu cho các vật thể liên quan. Sau đó, cần chia lưới mô hình, thiết lập các điều kiện biên và chạy phân tích. Kết quả phân tích có thể được sử dụng để đánh giá ứng suất, biến dạng và các thông số khác của kết cấu.

3.1. Sử Dụng Mô Đun Explicit Dynamics Trong ANSYS Workbench

Mô đun Explicit Dynamics trong ANSYS Workbench là lựa chọn phù hợp cho các bài toán va chạm do khả năng xử lý các bài toán phi tuyến mạnh và biến dạng lớn. Mô đun này sử dụng phương pháp giải tường minh, cho phép tính toán kết quả tại mỗi bước thời gian một cách độc lập. Điều này giúp giảm thiểu thời gian tính toán và tăng độ ổn định của mô phỏng. Tuy nhiên, phương pháp giải tường minh đòi hỏi bước thời gian nhỏ, do đó cần có cấu hình máy tính đủ mạnh để thực hiện mô phỏng.

3.2. Các Bước Thực Hiện Mô Phỏng Va Chạm Trong ANSYS

Để thực hiện mô phỏng va chạm trong ANSYS, cần thực hiện các bước sau: (1) Xây dựng mô hình hình học của kết cấu và vật va chạm. (2) Gán mô hình vật liệu cho các vật thể. (3) Chia lưới mô hình. (4) Thiết lập các điều kiện biên, bao gồm vận tốc va chạm và các ràng buộc. (5) Chọn bộ giải và các thông số phân tích. (6) Chạy phân tích và xem xét kết quả. Cần chú ý đến việc lựa chọn kích thước phần tử lưới phù hợp để đảm bảo độ chính xác của kết quả.

IV. Ứng Dụng Thực Tế Phân Tích Va Chạm Sà Lan Vào Trụ Cầu

Một ứng dụng quan trọng của mô phỏng ứng xử cơ học phi tuyến là phân tích va chạm giữa sà lan và trụ cầu. Các vụ va chạm này có thể gây ra thiệt hại nghiêm trọng cho cầu, ảnh hưởng đến giao thông và an toàn. Bằng cách sử dụng phần mềm mô phỏng như ANSYS, có thể đánh giá khả năng chịu lực của trụ cầu dưới tải va chạm, xác định các vị trí yếu và đề xuất các biện pháp gia cố. Kết quả mô phỏng cũng có thể được sử dụng để thiết kế các kết cấu bảo vệ trụ cầu, giảm thiểu thiệt hại do va chạm.

4.1. Mô Hình Hóa Sà Lan Và Trụ Cầu Trong Phần Mềm Mô Phỏng

Để mô phỏng va chạm giữa sà lan và trụ cầu, cần xây dựng mô hình hình học chi tiết của cả hai đối tượng. Mô hình sà lan cần thể hiện chính xác hình dạng và kích thước, cũng như phân bố khối lượng. Mô hình trụ cầu cần thể hiện chi tiết cấu trúc bê tông cốt thép, bao gồm cả vị trí và kích thước của cốt thép. Các mô hình này có thể được xây dựng trực tiếp trong phần mềm mô phỏng hoặc nhập từ các phần mềm CAD khác.

4.2. Đánh Giá Ứng Suất Và Biến Dạng Của Trụ Cầu Sau Va Chạm

Sau khi chạy phân tích va chạm, cần xem xét kết quả để đánh giá ứng suất và biến dạng của trụ cầu. Các vị trí có ứng suất cao có thể là các vị trí yếu, có nguy cơ bị phá hủy. Biến dạng lớn có thể ảnh hưởng đến khả năng chịu lực của cầu. Kết quả mô phỏng có thể được sử dụng để xác định các vị trí cần gia cố và đánh giá hiệu quả của các biện pháp gia cố.

V. Kết Luận Và Hướng Phát Triển Nghiên Cứu Mô Phỏng Va Chạm

Việc mô phỏng ứng xử cơ học phi tuyến của kết cấu bê tông cốt thép dưới tải va chạm là một lĩnh vực nghiên cứu quan trọng, có nhiều ứng dụng thực tế. Các mô hình và phương pháp mô phỏng ngày càng được phát triển, cho phép đánh giá chính xác hơn khả năng chịu lực của kết cấu dưới tải va chạm. Tuy nhiên, vẫn còn nhiều thách thức cần giải quyết, chẳng hạn như việc phát triển các mô hình vật liệu phức tạp hơn và cải thiện hiệu quả tính toán. Trong tương lai, nghiên cứu về mô phỏng va chạm sẽ tiếp tục đóng vai trò quan trọng trong việc đảm bảo an toàn cho các công trình xây dựng.

5.1. Đánh Giá Độ Tin Cậy Của Mô Hình Mô Phỏng Va Chạm

Để đảm bảo độ tin cậy của kết quả mô phỏng, cần thực hiện kiểm chứng mô hình bằng cách so sánh với kết quả thí nghiệm hoặc các phân tích khác. Các thông số như lực va chạm, biến dạng và thời gian va chạm có thể được so sánh. Nếu có sự khác biệt lớn giữa kết quả mô phỏng và kết quả thí nghiệm, cần điều chỉnh mô hình và các thông số tính toán để cải thiện độ chính xác.

5.2. Hướng Nghiên Cứu Phát Triển Mô Hình Vật Liệu Tiên Tiến

Một hướng nghiên cứu quan trọng là phát triển các mô hình vật liệu tiên tiến hơn cho bê tông và cốt thép. Các mô hình này cần có khả năng mô tả chính xác hơn các hiện tượng như nứt nẻ, phá hủy và ảnh hưởng của tốc độ biến dạng. Ngoài ra, cần nghiên cứu các mô hình cho các vật liệu mới, chẳng hạn như bê tông cường độ cao và vật liệu composite, để sử dụng trong các kết cấu chịu va chạm.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển hạ tầng giao thông đường thủy và đường bộ tại Việt Nam, kết cấu bê tông cốt thép (BTCT) đóng vai trò quan trọng trong xây dựng cầu đường. Từ năm 2010 đến nay, nhiều vụ va chạm giữa phương tiện đường thủy và trụ cầu đã xảy ra, gây thiệt hại kinh tế và xã hội nghiêm trọng. Ví dụ, sự cố sập cầu Đồng Nai năm 2016 ước tính thiệt hại sơ bộ khoảng 90 tỷ đồng, tổng thiệt hại có thể lên đến 800 tỷ đồng khi tính cả chi phí vận chuyển. Những tai nạn này đặt ra yêu cầu cấp thiết về việc nghiên cứu ứng xử cơ học phi tuyến của kết cấu BTCT dưới tác động tải va chạm nhằm đề xuất các biện pháp bảo vệ hiệu quả.

Mục tiêu nghiên cứu là mô phỏng quá trình va chạm giữa sà lan và trụ cầu BTCT bằng phương pháp phần tử hữu hạn (FEM) động lực học tường minh, xác định vùng phá hủy của kết cấu sau va chạm. Phạm vi nghiên cứu tập trung vào mô hình trụ cầu vuông kích thước 3,1m x 3,1m, chiều cao 15m, chịu tải trọng tượng trưng 130 tấn, với sà lan di chuyển vận tốc 4,11 m/s. Nghiên cứu có ý nghĩa thiết thực trong việc giảm thiểu thiệt hại, nâng cao tuổi thọ công trình và giảm chi phí bảo trì, đồng thời góp phần phát triển các tiêu chuẩn thiết kế cầu chịu va chạm tại Việt Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Lý thuyết kết cấu bê tông cốt thép: Khai thác khả năng chịu nén của bê tông và chịu kéo của thép, với các khái niệm về cốt thép chịu kéo, chịu nén, cốt thép dự ứng lực, cùng các tiêu chuẩn đánh giá cường độ bê tông theo TCXDVN 5574-2012.
• Tiêu chuẩn phá hủy bê tông: Áp dụng mô hình vật liệu Solid65 trong ANSYS, dự báo sự phá hủy vật liệu giòn qua các trạng thái ứng suất chính, với 4 trường hợp phá hủy đặc trưng (nén-nén-nén, kéo-nén-nén, kéo-kéo-nén, kéo-kéo-kéo).
• Lực va chạm và mô hình động lực học: Sử dụng các công thức tính lực va chạm theo AASHTO, Eurocode 1 và nghiên cứu của Woisin, Svensson để xác định lực va chạm tĩnh và động theo vận tốc và trọng tải tàu.
• Phương pháp phần tử hữu hạn (FEM) động lực học tường minh (Explicit Dynamic): Giải bài toán phi tuyến về biến dạng lớn, biến dạng dẻo và phá hủy vật liệu trong thời gian ngắn, sử dụng giải thuật Newton-Raphson để lặp tìm nghiệm chuyển vị và ứng suất.

Các khái niệm chính bao gồm: ứng suất biến dạng, ma trận độ cứng đàn-dẻo, biến cứng vật liệu, điều kiện phá hủy bê tông, và mô hình tương tác va chạm giữa sà lan và trụ cầu.

Phương pháp nghiên cứu

Nguồn dữ liệu chính là mô hình số mô phỏng va chạm giữa sà lan và trụ cầu BTCT dựa trên thông số thực tế của cầu Jiujiang (Trung Quốc) và sà lan loại thông thường. Cỡ mẫu mô hình bao gồm trụ cầu kích thước 3,1m x 3,1m x 15m, khối lượng tượng trưng 130 tấn, sà lan di chuyển vận tốc 4,11 m/s, khoảng cách ban đầu 0,49m.

Phương pháp phân tích sử dụng phần mềm ANSYS Workbench với mô đun Explicit Dynamic, thực hiện các bước: nhập hình học, thiết lập vật liệu, chia lưới phần tử Solid65, thiết lập điều kiện biên (vận tốc, gia tốc trọng trường, ràng buộc chuyển vị), định nghĩa tương tác giữa các vật thể, và chạy mô phỏng va chạm. Phân tích kết quả tập trung vào ứng suất tương đương, chuyển vị tổng theo thời gian, xác định vùng phá hủy bê tông và vị trí tập trung ứng suất lớn.

Timeline nghiên cứu kéo dài trong khoảng thời gian thực hiện luận văn thạc sĩ, với các giai đoạn chính: thu thập dữ liệu, xây dựng mô hình, chạy mô phỏng, phân tích kết quả và đề xuất giải pháp.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Phân bố ứng suất và chuyển vị trong trụ cầu: Ứng suất tương đương tại các thời điểm t = 0,13s, 0,2s, 0,26s và 0,3s cho thấy sự tập trung ứng suất lớn nhất tại vùng tiếp xúc trực tiếp với sà lan, với giá trị ứng suất vượt quá cường độ chịu kéo tiêu chuẩn của bê tông (khoảng 15 MPa). Chuyển vị tổng tại cùng các thời điểm đạt giá trị lớn nhất khoảng 0,02 m, cho thấy biến dạng đáng kể tại vùng va chạm.

2. Vùng phá hủy bê tông: Mô hình Solid65 dự báo vùng nứt và nghiền nát bê tông tập trung chủ yếu ở phần thân trụ gần mặt tiếp xúc với sà lan, chiếm khoảng 15-20% chiều cao trụ. Vùng này tương ứng với các vị trí ứng suất chính vượt ngưỡng phá hủy theo tiêu chuẩn TCXDVN 5574-2012.

3. So sánh lực va chạm tính toán với tiêu chuẩn: Lực va chạm mô phỏng theo vận tốc 4,11 m/s và khối lượng sà lan phù hợp với công thức AASHTO, với sai số trong khoảng ±10% so với giá trị chuẩn, đảm bảo tính tin cậy của mô hình.

4. Ảnh hưởng của vận tốc sà lan: Nghiên cứu cho thấy lực va chạm và mức độ phá hủy tăng theo vận tốc, với vận tốc tăng 20% dẫn đến tăng khoảng 30% ứng suất cực đại và mở rộng vùng phá hủy thêm khoảng 5% chiều cao trụ.

Thảo luận kết quả

Nguyên nhân tập trung ứng suất và phá hủy tại vùng tiếp xúc là do sự truyền lực đột ngột và tập trung tải trọng va chạm. Kết quả mô phỏng phù hợp với các nghiên cứu quốc tế về va chạm cầu và sà lan, đồng thời phản ánh đúng đặc tính phi tuyến của vật liệu BTCT dưới tải động.

Việc sử dụng phần tử Solid65 trong ANSYS cho phép mô phỏng chính xác sự nứt và nghiền nát bê tông, giúp xác định vùng yếu cần gia cố. So sánh với các phương pháp tính lực va chạm truyền thống, mô hình FEM cung cấp thông tin chi tiết hơn về phân bố ứng suất và biến dạng, hỗ trợ thiết kế bảo vệ trụ cầu hiệu quả.

Kết quả cũng nhấn mạnh tầm quan trọng của việc kiểm soát vận tốc và hướng di chuyển của sà lan trong khu vực cầu để giảm thiểu rủi ro va chạm. Các biểu đồ ứng suất Von Mises và chuyển vị tổng theo thời gian minh họa rõ quá trình phát triển ứng suất và biến dạng trong trụ cầu, là cơ sở để đánh giá mức độ an toàn và đề xuất biện pháp gia cố.

Đề xuất và khuyến nghị

1. Thiết kế gia cố vùng tiếp xúc trụ cầu: Áp dụng các biện pháp gia cố bê tông cốt thép tại vùng dễ bị phá hủy, sử dụng cốt thép gia cường hoặc vật liệu composite để tăng khả năng chịu lực va chạm, giảm thiểu nứt và nghiền nát. Thời gian thực hiện: 6-12 tháng, chủ thể: các đơn vị thiết kế và thi công cầu.

2. Lắp đặt hệ thống bảo vệ va chạm: Sử dụng các kết cấu chắn va chạm như đảo nhân tạo hoặc kết cấu dẫn hướng để làm lệch hướng sà lan, giảm lực tác động trực tiếp lên trụ cầu. Thời gian thực hiện: 12-18 tháng, chủ thể: cơ quan quản lý giao thông đường thủy và xây dựng.

3. Kiểm soát vận tốc và hướng di chuyển sà lan: Thiết lập quy định vận tốc tối đa và tuyến đường di chuyển an toàn cho sà lan khi qua cầu, kết hợp với hệ thống cảnh báo và giám sát giao thông đường thủy. Thời gian thực hiện: 3-6 tháng, chủ thể: cơ quan quản lý giao thông đường thủy.

4. Nâng cao năng lực mô phỏng và đánh giá kết cấu: Đào tạo kỹ sư sử dụng phần mềm FEM động lực học tường minh để mô phỏng các tình huống va chạm, từ đó đưa ra các giải pháp thiết kế và gia cố phù hợp. Thời gian thực hiện: liên tục, chủ thể: các trường đại học và viện nghiên cứu.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế cầu và kết cấu: Nắm bắt phương pháp mô phỏng va chạm và tiêu chuẩn phá hủy bê tông để thiết kế kết cấu trụ cầu an toàn, hiệu quả.

2. Cơ quan quản lý giao thông đường thủy: Áp dụng kết quả nghiên cứu để xây dựng quy định vận hành, kiểm soát vận tốc và hướng di chuyển phương tiện thủy qua cầu.

3. Nhà thầu thi công và bảo trì cầu: Hiểu rõ vùng dễ bị phá hủy để thực hiện gia cố, sửa chữa kịp thời, nâng cao tuổi thọ công trình.

4. Giảng viên và sinh viên ngành kỹ thuật xây dựng: Là tài liệu tham khảo chuyên sâu về ứng xử phi tuyến của kết cấu BTCT dưới tải va chạm, phương pháp phần tử hữu hạn trong phân tích động lực học.

Câu hỏi thường gặp

1. Phương pháp phần tử hữu hạn động lực học tường minh là gì?
   Là phương pháp số giải bài toán động lực học phi tuyến trong thời gian ngắn, mô phỏng chính xác sự biến dạng và phá hủy vật liệu dưới tải va chạm. Ví dụ, ANSYS Explicit Dynamic được sử dụng để mô phỏng va chạm sà lan với trụ cầu.

2. Tại sao phải mô phỏng va chạm giữa sà lan và trụ cầu?
   Mô phỏng giúp xác định vùng phá hủy, ứng suất tập trung, từ đó đề xuất biện pháp gia cố và bảo vệ hiệu quả, giảm thiểu thiệt hại kinh tế và xã hội do va chạm gây ra.

3. Lực va chạm được tính toán như thế nào?
   Dựa trên công thức của AASHTO, Eurocode 1 và nghiên cứu thực nghiệm, lực va chạm tỷ lệ với căn bậc hai trọng tải tàu và vận tốc va chạm, có thể dao động ±50% tùy thuộc kết cấu vỏ tàu và điều kiện va chạm.

4. Vật liệu bê tông cốt thép chịu va chạm như thế nào?
   Bê tông chịu nén tốt nhưng chịu kéo kém, thép chịu kéo và nén tốt. Khi va chạm, vật liệu có thể nứt, nghiền nát theo các trạng thái ứng suất chính, được mô phỏng bằng phần tử Solid65 trong ANSYS.

5. Các biện pháp bảo vệ trụ cầu hiệu quả là gì?
   Gia cố vùng tiếp xúc bằng cốt thép hoặc vật liệu composite, lắp đặt đảo nhân tạo hoặc kết cấu dẫn hướng để làm lệch hướng tàu, kiểm soát vận tốc và hướng di chuyển sà lan qua cầu.

Kết luận

• Mô phỏng va chạm sà lan với trụ cầu BTCT bằng phương pháp phần tử hữu hạn động lực học tường minh cho kết quả chính xác về phân bố ứng suất và vùng phá hủy.
• Vùng phá hủy tập trung tại phần thân trụ gần tiếp xúc, ứng suất vượt ngưỡng tiêu chuẩn bê tông, chuyển vị lớn gây biến dạng đáng kể.
• Lực va chạm tính toán phù hợp với các tiêu chuẩn quốc tế, xác định được ảnh hưởng của vận tốc sà lan đến mức độ phá hủy.
• Đề xuất các giải pháp gia cố, bảo vệ và kiểm soát giao thông đường thủy nhằm giảm thiểu thiệt hại do va chạm.
• Nghiên cứu mở ra hướng phát triển ứng dụng mô phỏng số trong thiết kế và bảo trì kết cấu cầu chịu tải va chạm, góp phần nâng cao an toàn giao thông đường thủy.

Next steps: Triển khai thực nghiệm kiểm chứng mô hình, mở rộng nghiên cứu với các loại kết cấu cầu khác và điều kiện va chạm đa dạng hơn.

Các đơn vị thiết kế, quản lý và nghiên cứu cần phối hợp ứng dụng kết quả để nâng cao hiệu quả bảo vệ kết cấu cầu trong thực tế.

Trích đoạn nội dung tài liệu

CHƯƠNG 1. Giới thiệu đề tài Bê tông cốt thép đã và đang là loại vật liệu rất quan trọng được sử dụng trong xây dựng cơ bản phục vụ cho mọi ngành kinh tế quốc dân như trong xây dựng dân dụng, công nghiệp, thủy lợi, cầu đường… nhờ những ưu điểm nổi trội hơn so với các vật liệu và kết cấu truyền thông khác như: tận dụng được vật liệu địa phương, khả năng chịu lực, chịu lửa và chịu động đất rất tốt, dễ tạo hình cấu kiện theo yêu cầu, ít phải duy tu bảo dưỡng và sửa chữa lớn… Tuy nhiên, trên thực tế rất nhiều kết cấu bê tông cốt thép như trụ cầu thường xuyên chịu sự va đập trong quá trình đưa vào sử dụng. Từ năm 2010 đến nay, nước ta đã có nhiều vụ tai nạn giữa cầu với phương tiện đường thuỷ, gây ra nhiều thiệt hại cho kinh tế và xã hội. Trong tháng 07/2010, ba chiếc tàu đang được neo để sửa chữa tại Tổng công ty Công nghiệp tàu thuỷ Bạch Đằng (Hải Phòng) bất ngờ bị trôi do bão và va đập vào cầu Bính, ngoài ra vào tháng 03/2016 cũng tại Hải Phòng đã xảy ra sự va chạm giữa tàu thuỷ và cầu An Thái.

Đối với khu vực thành phố Hồ Chính Minh, trong hai năm 2015-2016 đã có đến hai vụ va chạm ảnh hưởng đến cầu Bình Lợi và cầu Ghềnh [11], hai cây cầu đều là tuyến đường sắt quan trọng cho cả nước. Theo báo cáo của Công đoàn ngành đường sắt, từ sự cố sập cầu Đồng Nai (hay còn gọi là cầu Ghềnh) ngày 20/03/2016 đã ước tính thiệt hại sơ bộ khoảng 90 tỷ đồng, nếu tính đến tổng thiệt hại về kinh tế, chi phí vận chuyển thì con số có thể lên đến 800 tỷ đồng Trước những thiệt hại to lớn do hiện tượng va chạm giữa phương tiện đường thuỷ với trụ cầu bê tông cốt thép, cần phải đưa ra những biện pháp bảo vệ cầu giao thông cho các trường hợp va chạm. Do vậy, bài toán va chạm bê tông cốt thép đã trở thành bài toán phổ biến và được nghiên cứu, ứng dụng rộng rãi bởi sự cần thiết trong những vấn đề dự đoán, tính toán thiệt hại của những tai nạn, từ đó giúp ta tìm được phương pháp tối ưu để giảm thiểu những thiệt hại đáng tiếc xảy ra. Và các nhà khoa học đã góp phần tìm ra lời giải cho bài toán trên thông qua các lý thuyết và thuật toán khác nhau.

Trong đề cương này, ứng xử phi tuyến của kết cấu bê tông cốt thép khi có tác dụng của tải va chạm sẽ được tính toán mô phỏng bởi phương pháp phần tử hữu 2 hạn, một trong những phương pháp số rất mạnh có khả năng giải quyết nhiều bài toán kỹ thuật phức tạp. Tình hình nghiên cứu trong và ngoài nước 1. Trên thế giới Tháng 6 năm 2008, hai tác giả Peng Yuan và Issam E. Hark đã xuất bản báo cáo nghiên cứu cho Trung tâm giao thông vận tải ở Kentucky.

Hai bài nghiên cứu với tựa đề “Multi-barge flotilla impact forces on bridges” và “Equivalent barge and flotilla impact forces on bridge piers”. Sau vụ va chạm giữa sà lan vào trụ cầu “The Queen Isabella Causeway”, đây là động lực để tác giả tiến hành nghiên cứu bài toán va chạm. Thông qua phương pháp AASHTO và kết quả mô phỏng tác giả đã đề xuất ra phương pháp tính va chạm nhằm mang lại độ tin cậy. Consolazio và Ronald A.

Cook xuất bản bài nghiên cứu sự khả thi về va chạm giữa cầu và sà lan JH với tựa đề “Barge Impact Testing of the St. George Island Causeway Bridge”. Florida là một tiểu bang ở đông nam bộ của Hợp chúng quốc Hoa Kỳ, về mặt địa lý, phần lớn lãnh thổ Florida là một bán đảo nằm giữa vịnh Mexico, Đại Tây Dương, và eo biển Florida. Để thuận tiện cho việc di chuyển cây cầu “Saint George Island Causeway Bridge” được xây dựng vào năm 2002, cầu được thiết kế bởi đại học Florida.

Nhận thấy được tầm quan trọng của cây cầu nên hai tác giả đã tiến hành tính toán va chạm giữa trụ cầu với sà lan JH. Trong nước Từ năm 2010 đến nay, nước ta đã có nhiều vụ tai nạn giữa cầu với phương tiện đường thuỷ, gây ra nhiều thiệt hại cho kinh tế và xã hội. Trong tháng 07/2010, ba chiếc tàu đang được neo để sửa chữa tại Tổng công ty Công nghiệp tàu thuỷ Bạch Đằng (Hải Phòng) bất ngờ bị trôi do bão và va đập vào cầu Bính, ngoài ra vào tháng 03/2016 cũng tại Hải Phòng đã xảy ra sự va chạm giữa tàu thuỷ và cầu An Thái. Đối với khu vực thành phố Hồ Chính Minh, trong hai năm 2015-2016 đã có đến hai vụ va chạm ảnh hưởng đến cầu Bình Lợi và cầu Ghềnh, hai cây cầu đều là tuyến đường sắt quan trọng cho cả nước.

Theo báo cáo của Công đoàn ngành đường sắt, từ sự cố sập cầu Đồng Nai (hay còn gọi là cầu Ghềnh) ngày 20/03/2016 đã ước tính thiệt hại sơ bộ khoảng 90 tỷ đồng, nếu tính đến tổng thiệt hại về kinh tế, chi phí vận chuyển thì con số 3 có thể lên đến 800 tỷ đồng. Trước những thiệt hại to lớn do hiện tượng va chạm giữa phương tiện đường thuỷ với cầu, cần phải đưa ra những biện pháp bảo vệ cầu giao thông cho các trường hợp va chạm. Ở nước ta, đã có nhiều bài nghiên cứu về cách bảo vệ trụ cầu trước các hiện tượng va chạm, nhưng còn mặt nhiều hạn chế để đưa vào áp dụng. Tháng 6 năm 2016, TS.

Lê Quốc Tiến (trường Đại học Hàng hải Việt Nam) đã có bài báo đăng trên trang tạp chí giao thông với tựa đề “Nghiên cứu biện pháp bảo vệ trụ cầu trước va chạm với phương tiện thuỷ”. Bài báo nêu thực trạng của sự va chạm trong và ngoài nước những năm 1960 trở lại đây, điểm nhấn trong bài báo tác giả muốn xác định lực va chạm và thiết kế kết cấu bảo vệ khỏi lực va này, từ đó tác giả đã đưa ra một số biện pháp bảo vệ cầu. Bên cạnh đó, TS. Nguyễn Xuân Toản và Nguyễn Đức Hoàng đã phân tích va chạm qua bài báo “Phân tích va chạm tàu bè vào trụ cầu sông Hàn thành phố Đà Nẵng”.

Bằng việc kết hợp hai bài toán cơ bản, bài toán va chạm và bài toán dao động kết cấu, tác giả đã xử lý và phân tích được hiệu ứng va chạm tàu bè vào trụ cầu sông Hàn. Tổng quan về hiện tượng va chạm giữa sà lan và trụ cầu 1. Kết cấu sà lan Sà lan (từ gốc tiếng Pháp là Chaland) là một thuyền có đáy bằng, một phương tiện dùng để chở các hàng hoá nặng di chuyển chủ yếu ở các con kênh hoặc các con sông. Hiện nay, có hai loại Sà lan:  Sà lan thông thường: loại này không thể tự di chuyển mà chúng phải được kéo hoặc đẩy bằng một tàu kéo.

 Sà lan tự hành: loại này có thể tự di chuyển mà không cần tàu kéo. Sà lan tự hành đang hoạt động trên sông [nguồn: internet] 4 Vận tải hàng hoá không còn xa lạ đối với mọi người, với các doanh nghiệp. Cùng sự phát triển của đất nước thì nhu cầu vận chuyển ngày càng nhiều, không chỉ bằng đường bộ mà đường thuỷ và hàng không cũng đang được mở rộng. Đối với khu vực phía Nam của nước ta, Đồng Bằng Sông Cửu Long được thiên nhiên ưu đãi về hệ thống sông ngòi, điều kiện tự nhiên rất thuận lợi cho việc phát triển mô hình giao thông đường thuỷ.

Trong nhiều loại phương tiện đường thuỷ, sà lan đang được sử dụng nhiều vì có khả năng đáp ứng vận chuyển an toàn hàng hoá với quy mô lớn, đảm bảo chất lượng hàng hoá sau khi xuất xưởng đến nơi tiêu thụ, giảm hao hụt mất mát, giảm thiểu rủi ro, rút ngắn thời gian lưu thông hàng hoá, giảm giá thành, tăng khả năng cạnh tranh của Doanh nghiệp. Ngoài ra về mặt xã hội vận tải bằng sà lan còn góp phần giảm ách tắc giao thông đường bộ, tiết kiệm chi phí đầu tư hạ tầng giao thông đường bộ. Sự hoạt động tàu thuyền qua cầu [nguồn: internet] Sà lan có thể chuyên chở các mặt hàng sau:  Vận tải hàng vật liệu xây dựng: xi măng, ống nước, gạch, cát, đá, sắt thép,…  Vận tải hàng nông sản: gạo, bắp, bột mỳ, rau củ,…  Vận tải hàng sản xuất công nghiệp: dệt vải, bao bì, thức ăn gia súc, máy móc thiết bị,…  Vận tải hàng xuất nhập khẩu. Kết cấu trụ cầu Cầu là một phương tiện nổi nối liền hai hay nhiều điểm khác nhau, giúp việc di chuyển giữa các vị trí được dễ dàng.

Ngoài ra, cầu là một công trình giao thông được bắt qua các chướng ngại nước như: dòng sông, hồ, biển, thung lũng, đường bộ, đường sắt,…đảm bảo cho giao thông được liên tục. Ngày nay, các loại cầu đã được cải tiến và 5 phát triển để phù hợp với nhu cầu của cuộc sống. Độ khó trong xây dựng cầu nằm tại kết cấu, nên việc thiết kế kết cấu cầu vẫn chủ yếu do các kỹ sư xây dựng thực hiện mà ít có đóng góp của kiến trúc sư. Cầu Cao Lãnh bắt qua sông Tiền - Đồng Tháp [nguồn: internet] Cấu tạo của một cây cầu thường là: kết cấu nhịp, mố cầu, trụ cầu, móng cầu, gối cầu, phụ kiện,.

Tuy nhiên trong đề tài này chỉ xét đối tượng trụ cầu. Cấu tạo chung của cầu bê tông cốt thép [nguồn: internet] Các thành phần cơ bản của cây cầu  Kết cấu nhịp. Bộ phận giữa hai mố cầu để cho kết cấu nhịp tựa lên gọi là trụ cầu. Do nhiều yêu cầu về kinh tế và kỹ thuật nên chiều dài kết cấu nhịp không thể quá dài.

Để vượt được 6 khoảng cách lớn yêu cầu phải có cọc chống đỡ trung gian đó là trụ cầu, trụ cầu truyền tải từ kết cấu nhịp xuống móng công trình. Đối với loại cầu dây văng hoặc cầu treo thì trụ cầu thường được làm cao hẳn hơn bản mặt cầu, để treo, neo dây cáp chịu lực, gọi là trụ tháp. Trụ cầu có tác dụng phân chia nhịp, truyền phản lực gối từ hai đầu kết cấu nhịp, hình dáng trụ cầu đối xứng theo phương dọc và ngang cầu. Ngoài ra chúng phải đảm bảo các yêu cầu về: mỹ quan, va xô tàu thuyền, tác động của dòng chảy,….

Trụ cầu thường có hai dạng chính:  Trụ dẻo thường sẽ có hai dạng: cột, cọc.  Trụ cứng: trụ toàn khối, trụ lắp ghép. Trụ cứng là đối tượng của cây cầu được phân tích trong bài. Trụ cứng gồm ba bộ phận chính: mũ trụ, thân trụ và móng trụ.
