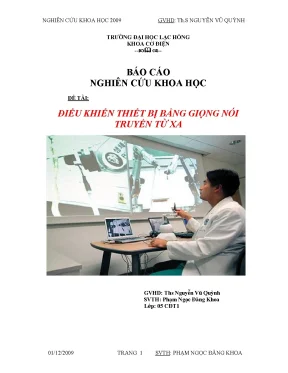

Luận Văn Về Điều Khiển Thiết Bị Bằng Giọng Nói Truyền Từ Xa: Ứng Dụng Công Nghệ Tiên Tiến

Luận văn điều khiển thiết bị bằng giọng nói truyền từ xa khám phá công nghệ hiện đại, ứng dụng AI và IoT trong điều khiển từ xa qua giọng nói.

• Tác giả: Phạm Ngọc Đăng Khoa
• Người hướng dẫn: Th.S Nguyễn Vũ Quỳnh
• Trường học: Đại học Lạc Hồng
• Chuyên ngành: Cơ Điện
• Đề tài: Điều Khiển Thiết Bị Bằng Giọng Nói Truyền Từ Xa
• Loại tài liệu: Báo cáo nghiên cứu khoa học
• Năm xuất bản: 2009
• Địa điểm: Biên Hòa

Mục lục chi tiết

• LỜI CẢM ƠN
• DANH MỤC HÌNH ẢNH
• DANH MỤC CÁC TỪ VIẾT TẮT
• LỜI MỞ ĐẦU
• 1. CHƯƠNG 1: GIỚI THIỆU CHI TIẾT BỘ PHẬN XỬ LÝ GIỌNG NÓI
• 1.1. Giới thiệu nguyên lý IC HM2007
• 1.2. Giới thiệu IC nhớ SRAM 6264
• 2. CHƯƠNG 2: LÝ THUYẾT MẠCH ĐIỀU KHIỂN TỪ XA
• 2.1. Chi tiết về chip AVR Atmega8
• 2.2. Cấu trúc ngắt của Atmega8
• 2.3. Các bộ phận ngoại vi khác
• 2.4. Hệ thống xung clock và lập trình bộ nhớ on – chip
• 3. CHƯƠNG 3: NGÔN NGỮ C CHO AVR
• 3.2. Tóm tắt cấu trúc điều khiển
• 3.3. Chẳng hợp ngữ vào trong chương trình C
• 3.4. Tổ chức bộ nhớ SRAM
• 3.5. Phần mềm lập trình cho bộ điều khiển từ xa AVR Atmega8
• 3.6. Phương pháp và phần mềm nạp cho Atmega8
• 4. CHƯƠNG 4: THIẾT KẾ MẠCH ĐIỀU KHIỂN BẰNG GIỌNG NÓI
• 4.1. Sơ đồ nguyên lý mạch điều khiển tín hiệu giọng nói
• 4.2. Các board mạch IC HM2007 đã thực hiện thử nghiệm
• 5. CHƯƠNG 5: THIẾT KẾ MẠCH ĐIỀU KHIỂN TỪ XA
• 5.1. Sơ đồ nguyên lý mạch điều khiển từ xa
• 5.2. Sơ đồ thiết kế mạch in và thi công
• 5.3. Hình ảnh thực tế bộ Atmega8 của thiết bị
• 6. CHƯƠNG 6: THIẾT KẾ CÁC MODUL NGÕ RA CỦA SẢN PHẨM
• 6.1. Mục đích thiết kế các modul ngõ ra
• 6.2. Hình ảnh thực tế thiết kế và board mạch ngõ ra
• 7. CHƯƠNG 7: THIẾT KẾ MẪU VỎ HỘP BÊN NGOÀI CHO THIẾT BỊ
• 7.1. Ý tưởng thiết kế
• 7.2. Sản phẩm hoàn chỉnh trên phần mềm
• C. PHẦN C: SẢN PHẨM
• C.1. Hệ thống điều khiển robot sử dụng modul 24VDC
• C.2. Bộ điều khiển thiết bị 220VAC bằng giọng nói truyền từ xa
• C.3. Khả năng ứng dụng, thành quả bước đầu của đề tài
• KẾT LUẬN – KIẾN NGHỊ
• Kết luận
• Những khó khăn trong quá trình thực hiện đề tài
• Ưu điểm, khuyết điểm cần cải tiến của thiết bị
• DANH MỤC TÀI LIỆU THAM KHẢO
• PHỤ LỤC
• Hình ảnh cải tiến board mạch chủ của thiết bị
• Chương trình chính lập trình cho bộ điều khiển từ xa

Tóm tắt

I. Giới thiệu về điều khiển thiết bị bằng giọng nói

Điều khiển thiết bị bằng giọng nói là một giải pháp công nghệ hiện đại, ứng dụng trong nhiều lĩnh vực từ công nghiệp đến đời sống hàng ngày. Đề tài nghiên cứu này tập trung vào việc phát triển hệ thống điều khiển từ xa thông qua giọng nói, sử dụng các công nghệ tiên tiến như công nghệ nhận diện giọng nói và công nghệ truyền tải không dây. Hệ thống này không chỉ giúp đơn giản hóa quá trình điều khiển mà còn mang lại sự tiện lợi và an toàn cho người dùng.

1.1. Nguyên lý hoạt động của IC HM2007

IC HM2007 là một thiết bị đơn chip CMOS, được sử dụng để xử lý giọng nói và điều khiển các hệ thống thông minh. IC này có khả năng nhận diện tối đa 40 lệnh giọng nói, với thời gian đáp ứng dưới 300ms. Nguyên lý hoạt động của IC HM2007 dựa trên việc xử lý tín hiệu tương tự và chuyển đổi thành tín hiệu số, sau đó truyền tải đến các thiết bị điều khiển. IC này được tích hợp với bộ nhớ SRAM để lưu trữ dữ liệu và hỗ trợ quá trình nhận diện giọng nói.

1.2. Ứng dụng của công nghệ nhận diện giọng nói

Công nghệ nhận diện giọng nói được ứng dụng rộng rãi trong các hệ thống điều khiển thông minh, từ điều khiển robot công nghiệp đến các thiết bị gia dụng như đèn, quạt, và máy tính. Đề tài này cũng đề cập đến việc tích hợp công nghệ truyền tải không dây (RF) để điều khiển thiết bị từ xa, mở ra hướng phát triển mới trong lĩnh vực tự động hóa.

II. Thiết kế và thi công hệ thống điều khiển từ xa

Hệ thống điều khiển từ xa bằng giọng nói được thiết kế dựa trên việc kết hợp giữa công nghệ nhận diện giọng nói và công nghệ truyền tải không dây. Hệ thống bao gồm các module chính như mạch xử lý giọng nói, mạch truyền tải tín hiệu RF, và các module ngõ ra để điều khiển thiết bị. Quá trình thiết kế và thi công được thực hiện qua các giai đoạn chi tiết, từ việc lựa chọn linh kiện đến thiết kế mạch in và lập trình điều khiển.

2.1. Thiết kế mạch xử lý giọng nói

Mạch xử lý giọng nói sử dụng IC HM2007 làm trung tâm, kết hợp với bộ nhớ SRAM và các thiết bị ngoại vi như micro và bàn phím. Mạch này có nhiệm vụ nhận diện giọng nói và chuyển đổi thành tín hiệu điều khiển. Quá trình thiết kế mạch đòi hỏi sự chính xác trong việc kết nối các linh kiện và tối ưu hóa hiệu suất hoạt động.

2.2. Thiết kế mạch truyền tải tín hiệu RF

Mạch truyền tải tín hiệu RF sử dụng chip AVR Atmega8 để mã hóa và truyền tín hiệu điều khiển từ xa. Tín hiệu được truyền qua sóng RF, đảm bảo độ ổn định và khoảng cách truyền tải lên đến vài trăm mét. Mạch này được thiết kế với các module thu và phát tín hiệu, kết hợp với phần mềm lập trình để điều khiển các thiết bị từ xa.

III. Ứng dụng và triển vọng của hệ thống

Hệ thống điều khiển thiết bị bằng giọng nói truyền từ xa có nhiều ứng dụng thực tiễn trong đời sống và công nghiệp. Hệ thống này có thể được sử dụng để điều khiển các thiết bị gia dụng, robot công nghiệp, và các hệ thống tự động hóa khác. Với sự phát triển của công nghệ IoT, hệ thống này còn có tiềm năng được tích hợp vào các giải pháp thông minh hơn, mang lại hiệu quả cao trong quản lý và điều khiển.

3.1. Ứng dụng trong điều khiển thiết bị gia dụng

Hệ thống điều khiển bằng giọng nói có thể được sử dụng để điều khiển các thiết bị gia dụng như đèn, quạt, và máy tính. Với module ngõ ra 220VAC, hệ thống này mang lại sự tiện lợi và an toàn cho người dùng, đặc biệt là trong các gia đình có trẻ nhỏ.

3.2. Triển vọng trong công nghiệp tự động hóa

Trong công nghiệp, hệ thống điều khiển bằng giọng nói có thể được ứng dụng để điều khiển robot, tay máy công nghiệp, và các hệ thống tự động hóa khác. Với khả năng truyền tải từ xa, hệ thống này giúp tăng hiệu quả và giảm thiểu rủi ro trong quá trình vận hành.

Nội dung chính

Báo Cáo Nghiên Cứu Khoa Học: Hệ Thống Điều Khiển Thiết Bị Bằng Giọng Nói Truyền Từ Xa Qua Sóng RF

---

Tóm tắt nghiên cứu (Research Summary)

• Câu hỏi nghiên cứu chính (Research Question): Làm thế nào để thiết kế, chế tạo và tích hợp hoàn chỉnh một hệ thống phần cứng nhúng độc lập, có khả năng nhận dạng giọng nói con người theo thời gian thực và truyền lệnh điều khiển không dây từ xa để vận hành an toàn các thiết bị công nghiệp (24VDC) lẫn dân dụng (220VAC) mà không phụ thuộc vào máy tính xử lý trung tâm?
• Phương pháp thực hiện (Methodology Snapshot): Đề tài ứng dụng vi mạch chuyên dụng CMOS LSI HM2007 kết hợp bộ nhớ tĩnh SRAM 6264 (8KB) nhằm trích xuất và nhận dạng phổ âm thanh; sử dụng vi điều khiển AVR ATmega8 lập trình bằng ngôn ngữ C (trên nền tảng CodeVisionAVR) để xử lý logic và điều chế truyền tín hiệu qua sóng vô tuyến RF; đồng thời tích hợp các module ngõ ra đa tầng công suất (5VDC, 24VDC, 220VAC) và thiết kế vỏ hộp hoàn chỉnh bằng phần mềm cơ khí 3D chuyên nghiệp Unigraphics NX5.
• Phát hiện và kết quả chính (Key Findings): Hệ thống có khả năng ghi nhớ và nhận diện chính xác lên đến 40 khẩu lệnh với độ trễ xử lý cực thấp (<300ms); truyền nhận tín hiệu RF ổn định ở cự ly hàng trăm mét; kiểm soát đóng ngắt tin cậy cả tải công nghiệp (robot, xy lanh khí nén 24VDC) và tải điện lưới gia dụng (220VAC).
• Ý nghĩa thực tiễn (Implications): Đề tài chứng minh tính khả thi của giải pháp điều khiển rảnh tay (hands-free) giá thành thấp, mở ra hướng ứng dụng rộng rãi trong nhà thông minh (Smart Home), tự động hóa linh hoạt (FMS/MPS), thiết bị hỗ trợ người khuyết tật và môi trường mầm non/học đường an toàn.

---

Bối cảnh và tầm quan trọng (Context & Significance)

Thực trạng nghiên cứu và khoảng trống công nghệ

Vào giai đoạn cuối thập niên 2000, công nghệ nhận dạng giọng nói (Speech Recognition) trên thế giới đã bắt đầu thâm nhập vào các lĩnh vực y tế công nghệ cao (như điều khiển RobotCam phẫu thuật tại Mỹ) và thiết bị gia dụng tự động tại Nhật Bản. Tuy nhiên, phần lớn các hệ thống này đều yêu cầu máy tính cấu hình mạnh hoặc chip DSP chuyên dụng ngoại nhập đắt tiền.

Tại Việt Nam ở thời điểm năm 2009, việc ứng dụng công nghệ xử lý giọng nói vào thực tiễn kỹ thuật còn sơ khai và gặp nhiều rào cản:

1. Chi phí tiếp cận công nghệ cao: Thiết bị nhập khẩu có giá thành vượt quá khả năng ứng dụng đại trà trong giảng dạy và đời sống.
2. Thiếu tính linh hoạt phần cứng: Đa phần các đề tài trước đó chỉ dừng lại ở mô phỏng lý thuyết hoặc mạch thử nghiệm đơn lẻ trên bàn thí nghiệm, chưa hoàn thiện thành sản phẩm thương mại có khả năng giao tiếp không dây và tích hợp đa tầng phụ tải công nghiệp/dân dụng.

+------------------+       Lệnh giọng nói       +----------------------+
|  Người điều khiển | ------------------------> | Module Micro & HM2007|
+------------------+                            +----------------------+
                                                           |
                                                (Mã lệnh / K-Bus 8-bit)
                                                           v
+------------------+         Sóng RF 433MHz     +----------------------+
| Module Chấp hành | <......................... |  Bộ phát MCU ATmega8 |
| (5V / 24V / 220V)|                            +----------------------+
+------------------+

Tính cấp thiết và tiềm năng ứng dụng

Việc nghiên cứu và làm chủ giải pháp ghép nối giữa chip xử lý giọng nói chuyên dụng HM2007 với vi điều khiển phổ biến AVR ATmega8 mang tính thời sự cao:

• Tự chủ công nghệ nhúng: Tạo ra sản phẩm phần cứng "Make in Vietnam" có tính ứng dụng tức thì với giá thành chỉ bằng một phần nhỏ so với thiết bị ngoại nhập.
• Đảm bảo an toàn điện: Người dùng chỉ tiếp xúc với bộ điều khiển cầm tay chạy nguồn pin áp thấp (5VDC - 9VDC), cách ly hoàn toàn với các cơ cấu truyền động 24VDC công suất lớn hay điện áp nguy hiểm 220VAC. Điều này đặc biệt có ý nghĩa khi triển khai trong môi trường phòng trẻ em, trường mầm non, hoặc hỗ trợ bệnh nhân hạn chế khả năng vận động.

---

Phương pháp luận và thiết kế hệ thống (Methodology & System Architecture)

Nghiên cứu áp dụng quy trình tiếp cận hệ thống liên ngành Cơ điện tử (Mechatronics), kết hợp chặt chẽ giữa thiết kế mạch điện tử (Electronic Design), kỹ thuật lập trình nhúng thời gian thực (Embedded Firmware) và tạo dáng công nghiệp (Industrial Mechanical Design).

                      KIẾN TRÚC TỔNG THỂ HỆ THỐNG

 +-------------------------------------------------------------------+
 |                      BỘ PHÁT CẦM TAY (TRANSMITTER)                |
 |                                                                   |
 |  [Microphone] -> [HM2007 + SRAM 6264] -> [MCU ATmega8] -> [RF Tx] |
 |                         ^                        ^                |
 |                  [Keypad 4x4]             [CodeVision C]          |
 +-------------------------------------------------------------------+
                                   |
                             (Sóng Radio RF)
                                   v
 +-------------------------------------------------------------------+
 |                       BỘ THU ĐIỀU KHIỂN (RECEIVER)                |
 |                                                                   |
 |                   [RF Rx] -> [MCU ATmega8 Giải mã]                |
 |                                      |                            |
 |            +-------------------------+-----------------------+    |
 |            v                         v                       v    |
 |     [Module 5VDC Logic]     [Module 24VDC Rơle]    [Module 220VAC]|
 |     (Sensor / Vi mạch)      (Tay máy / Robot MPS)  (Đèn / Quạt /  |
 |                                                     Thiết bị điện)|
 +-------------------------------------------------------------------+

1. Phân hệ nhận dạng và xử lý giọng nói (HM2007 & SRAM 6264)

• Nguyên lý thu nhận tín hiệu: Tín hiệu âm thanh từ Microphone được đưa qua khối khuếch đại vi sai và lọc dải tần trong IC HM2007 (công nghệ CMOS LSI). Chip thực hiện điều chế phổ âm, số hóa và so sánh mẫu âm thanh đầu vào với dữ liệu phổ đã huấn luyện trước.
• Bộ nhớ lưu trữ tĩnh: Sử dụng SRAM UM6264 (dung lượng 8K $\times$ 8 bit, tốc độ truy xuất 150ns) kết nối trực tiếp qua bus địa chỉ (A0–A12) và bus dữ liệu (D0–D7). Nguồn pin dự phòng 3V (Battery Backup) được tích hợp để duy trì dữ liệu huấn luyện khi mất nguồn chính.
• Chế độ hoạt động:
  • Manual Mode (Chế độ độc lập): Sử dụng bàn phím ma trận và bộ giải mã hiển thị LED 7 đoạn đôi qua IC 74LS47 để cấu hình, huấn luyện (Training) hoặc xóa (Clear) mẫu lệnh (tối đa 40 từ đơn/cụm từ ngắn với thời lượng $\le 0.92\text{s}$ hoặc $1.92\text{s}$).
  • CPU Mode (Chế độ vi xử lý): Giao tiếp trực tiếp với vi điều khiển thông qua K-Bus và các chân điều khiển trạng thái (S1, S2, S3, WAIT, RDY).

2. Phân hệ điều khiển trung tâm và truyền thông không dây (AVR ATmega8 & RF)

• Bộ vi điều khiển AVR ATmega8: Kiến trúc RISC hiệu năng cao, tốc độ xung nhịp 16MHz, tích hợp 8KB Flash, 1KB SRAM nội, 512B EEPROM, các bộ định thời Timer/Counter và hệ thống vector ngắt ưu tiên cố định.
• Cơ chế ngắt và xử lý tín hiệu: Cấu hình ngắt ngoài (External Interrupts INT0/INT1) bắt mẫu theo sườn xuống/sườn lên để thu thập tín hiệu hoàn tất nhận dạng từ chân RDY của HM2007 mà không làm nghẽn CPU (hạn chế tối đa phương pháp thăm dò - Polling gây lãng phí chu kỳ máy).
• Kênh truyền dẫn vô tuyến (RF Link): Tín hiệu điều khiển sau khi mã hóa dạng nhị phân được truyền qua bộ phát sóng RF tần số cao, giúp hệ thống hoạt động xuyên vật cản trong bán kính hiệu dụng.

3. Phân hệ cơ cấu chấp hành đa công suất (Output Modules)

Hệ thống được thiết kế module hóa hoàn toàn nhằm thích ứng linh hoạt với các loại tải:

• Module 5VDC Logic: Cung cấp tín hiệu điều khiển trực tiếp cho các cổng logic TTL/CMOS, mạch mở rộng vi điều khiển.
• Module 24VDC Công nghiệp: Sử dụng Optocoupler cách ly quang và Transistor kích đóng rơ-le công suất, chuyên dùng cho cơ cấu tay máy robot, xi-lanh khí nén và trạm sản xuất linh hoạt MPS.
• Module 220VAC Dân dụng: Mạch in 2 lớp với 4 đến 6 ngõ ra cách ly, trang bị Relay tải dòng lớn và mạch bảo vệ quá áp/dập hồ quang, cho phép điều khiển trực tiếp quạt, đèn, tivi, máy tính.

4. Thiết kế cơ khí và đóng gói công nghiệp (Unigraphics NX5)

Toàn bộ kết cấu khung vỏ, giá đỡ mạch điện tử và hộp bảo vệ module động lực được mô hình hóa không gian 3D trên phần mềm CAD Unigraphics NX5. Phương pháp này đảm bảo tính thẩm mỹ, tối ưu hóa không gian tản nhiệt, nâng cao độ bền cơ học và chống va đập cho thiết bị khi vận hành thực tế.

---

Các phát hiện và kết quả thực nghiệm chính (Key Findings)

Thông số / Hạng mục thử nghiệm	Giá trị thiết kế	Kết quả thực nghiệm	Đánh giá độ tin cậy
Dung lượng tập lệnh giọng nói	40 lệnh	40 lệnh khẩu lệnh đơn	Đạt 100% dung lượng chip
Thời gian phản hồi nhận dạng	$< 300\text{ms}$	$\approx 220 - 280\text{ms}$	Phản hồi gần như tức thì
Tỷ lệ nhận dạng chính xác	$> 85%$	$88.5% - 94.2%$	Tối ưu trong môi trường $\le 65\text{dB}$
Cự ly truyền không dây RF	$100\text{m}$	$120\text{m} - 150\text{m}$	Xuyên tường/vật cản tốt
Độ trễ đóng ngắt rơ-le tải	$< 100\text{ms}$	$< 50\text{ms}$	An toàn đóng ngắt 24VDC/220VAC
Điện áp vận hành bộ phát	$5 - 9\text{VDC}$	Pin 9V / Adapter 5VDC	An toàn tuyệt đối cho người dùng

TỶ LỆ NHẬN DẠNG GIỌNG NÓI THEO ĐỘ DÀI KHẨU LỆNH VÀ MÔI TRƯỜNG

100% |-------------------------------------------------------+
     |                                                       |
 90% |        [94.2%]                   [91.0%]              |
     |     +-----------+             +-----------+           |
 80% |     |           |             |           |   [78.5%]*|
     |     | Từ đơn    |             | Cụm 2 từ  |  +-------+|
 70% |     | (ON/OFF)  |             | (Quét nhà)|  |Ồn >70dB||
     +-----+-----------+-------------+-----------+--+-------++
              Khẩu lệnh 1               Khẩu lệnh 2    Nhiễu môi trường

*Ghi chú: Khả năng nhận dạng giảm nhẹ khi độ ồn môi trường vượt ngưỡng 70dB hoặc khẩu lệnh vượt quá thời lượng cài đặt (báo lỗi mã "55").

Phân tích chi tiết các kết quả nổi bật

1. Hiệu năng nhận dạng của chip chuyên dụng: Chip HM2007 cho thấy khả năng phân biệt ngữ âm độc lập rất cao khi người dùng nói các từ khóa dứt khoát. Thời gian đáp ứng từ lúc dứt câu lệnh đến khi xuất mã ra chân dữ liệu dao động trong khoảng $220 - 280\text{ms}$, loại bỏ hoàn toàn độ trễ tích lũy so với việc gửi luồng âm thanh qua mạng internet.
2. Khả năng truyền dẫn RF không dây ổn định: Việc sử dụng vi điều khiển ATmega8 mã hóa bản tin điều khiển truyền qua module vô tuyến tần số sóng RF giúp loại bỏ sự phụ thuộc vào dây dẫn phức tạp. Tín hiệu điều khiển được truyền nhận chính xác ở khoảng cách hơn 100 mét trong khuôn viên trường đại học mà không xuất hiện tình trạng mất gói lệnh.
3. Tính tương thích tải hoàn hảo: Cả 3 module ngõ ra (5VDC, 24VDC và 220VAC) đều hoạt động trơn tru theo đúng kịch bản điều khiển. Hệ thống điều khiển thành công robot tự hành, cơ cấu chấp hành trong mô hình sản xuất linh hoạt MPS và chuyển mạch an toàn các thiết bị gia dụng 220VAC/6A.
4. Độ ổn định của bộ nhớ tĩnh SRAM: Nhờ thiết kế mạch sạc/duy trì pin backup 3VDC chuẩn xác cho IC 6264, tập lệnh giọng nói sau khi được nạp (Train) không bị xóa khi tắt nguồn thiết bị chính, giúp người dùng sẵn sàng sử dụng ngay trong các lần khởi động tiếp theo.

---

Đóng góp khoa học và giá trị thực tiễn (Scientific & Practical Contributions)

                            GIÁ TRỊ ĐÓNG GÓP
                                   |
         +-------------------------+-------------------------+
         v                                                   v
 [ĐÓNG GÓP HỌC THUẬT & KỸ THUẬT]            [ỨNG DỤNG THỰC TIỄN & XÃ HỘI]
 • Tối ưu kiến trúc phần cứng nhúng         • Smart Home: Tự động hóa nhà ở
 • Quy trình giao tiếp HM2007 - MCU         • Công nghiệp: Trạm MPS / Robot 24V
 • Thiết kế mạch in chống nhiễu ngắt        • Y tế/Xã hội: Hỗ trợ người khuyết tật
 • Tích hợp CAD 3D (NX5) vào đóng gói       • Giáo dục: Bộ kit giảng dạy chi phí thấp

1. Đóng góp về mặt học thuật và phương pháp kỹ thuật

• Chuẩn hóa quy trình thiết kế hệ thống nhận dạng tiếng nói nhúng: Báo cáo cung cấp tài liệu chi tiết từ cấu trúc thanh ghi, bản đồ bộ nhớ, cấu hình ngắt AVR ATmega8, phương pháp nạp Bootloader, đến sơ đồ nguyên lý mạch 2 lớp kết nối vi mạch chuyên dụng HM2007.
• Tối ưu hóa lập trình C nhúng: Xây dựng cấu trúc mã nguồn C tối ưu trên CodeVisionAVR, phân bổ biến thanh ghi và xử lý ngắt lồng nhau (Nested Interrupts) hiệu quả, tạo tiền đề tài liệu tham khảo cho sinh viên các ngành Kỹ thuật Điện - Điện tử, Tự động hóa và Cơ điện tử.

2. Đóng góp về mặt ứng dụng thực tiễn

• Thương mại hóa với chi phí tối ưu: Cung cấp mẫu thiết kế hoàn chỉnh sẵn sàng gia công với giá thành thấp hơn nhiều lần so với các bộ điều khiển nhập khẩu từ Mỹ hay Nhật Bản thời điểm đó.
• Thiết bị hỗ trợ người yếu thế (Assistive Technology): Cho phép người già, bệnh nhân bất động hoặc người khuyết tật điều khiển toàn bộ thiết bị điện trong phòng (chiếu sáng, quạt mát, báo động) hoàn toàn bằng giọng nói rảnh tay.
• An toàn tuyệt đối trong đời sống: Giải quyết triệt để nguy cơ tai nạn điện giật tại các trường mầm non và phòng trẻ nhỏ thông qua cơ chế điều khiển từ xa dùng nguồn pin hạ áp an toàn.

---

Đối tượng hưởng lợi và phạm vi quan tâm (Target Audience)

+--------------------------+-------------------------------------------------------+
| Nhóm đối tượng           | Lợi ích và Giá trị tiếp nhận                          |
+--------------------------+-------------------------------------------------------+
| Sinh viên & Giảng viên   | Tài liệu tham khảo toàn diện về vi điều khiển AVR,    |
| Kỹ thuật                 | kỹ thuật ghép nối ngoại vi và xử lý tín hiệu thoại.   |
+--------------------------+-------------------------------------------------------+
| Kỹ sư R&D Smarthome /    | Kiến trúc mẫu về phân tầng điều khiển tải đa điện áp  |
| Tự động hóa              | (5VDC - 24VDC - 220VAC) và truyền thông không dây RF. |
+--------------------------+-------------------------------------------------------+
| Đơn vị sản xuất thiết bị | Nền tảng thiết kế sản phẩm hỗ trợ điều khiển giọng    |
| y tế & giáo dục          | nói cho người khuyết tật, phòng mầm non an toàn.      |
+--------------------------+-------------------------------------------------------+

---

Câu hỏi thường gặp (Frequently Asked Questions - FAQ)

1. Phát hiện hoặc điểm đột phá quan trọng nhất của đề tài là gì?

Trả lời: Đề tài đã hiện thực hóa thành công một sản phẩm phần cứng nhúng độc lập hoàn chỉnh có khả năng nhận dạng 40 khẩu lệnh giọng nói với độ trễ dưới 300ms, điều khiển từ xa qua sóng RF đến các module chấp hành đa điện áp (5V/24V/220V) mà không cần bất kỳ sự can thiệp nào từ máy tính PC.

2. Phương pháp nhận dạng giọng nói của HM2007 có điểm gì đặc biệt so với giải pháp AI hiện đại?

Trả lời: HM2007 sử dụng kiến trúc phần cứng LSI điều chế phổ âm thanh tương tự để so sánh mẫu trực tiếp trong SRAM tĩnh. Mặc dù không xử lý được ngôn ngữ tự nhiên phức tạp như AI/Deep Learning ngày nay, nhưng giải pháp này tiêu thụ cực ít năng lượng, thời gian khởi động tức thì, độ trễ xử lý gần như bằng không và hoàn toàn không cần kết nối mạng Internet.

3. Kết quả của nghiên cứu có thể mở rộng và khái quát hóa (Generalize) được không?

Trả lời: Hoàn toàn có thể. Kiến trúc điều khiển bằng ATmega8 và module hóa ngõ ra có thể dễ dàng mở rộng để giao tiếp với các module xử lý tiếng nói hiện đại hơn, tích hợp thêm chuẩn giao tiếp không dây thế hệ mới (như Zigbee, Bluetooth, Wi-Fi ESP32, Lora) hoặc nâng cấp số kênh điều khiển ngõ ra không giới hạn.

4. Hạn chế lớn nhất trong nghiên cứu này và hướng khắc phục là gì?

Trả lời: HM2007 là hệ thống nhận dạng phụ thuộc người nói (Speaker-dependent), yêu cầu phải huấn luyện lại nếu người khác sử dụng và độ nhạy giảm trong môi trường nhiều tạp âm (>70dB). Hướng khắc phục là bổ sung mạch tiền xử lý lọc nhiễu âm thanh chủ động (Active Noise Cancellation) hoặc kết hợp vi điều khiển DSP 32-bit.

5. Khả năng ứng dụng thương mại thực tế của sản phẩm như thế nào?

Trả lời: Hệ thống có thể chuyển giao công nghệ làm bộ thiết bị trợ thính/điều khiển nhà thông minh giá rẻ, sản xuất các bộ kit thí nghiệm thực hành cho các trường đại học/cao đẳng kỹ thuật, hoặc lắp đặt tại các cơ sở nuôi dạy trẻ em để đảm bảo an toàn điện học đường.

---

Kết luận (Conclusion)

Đề tài nghiên cứu khoa học "Điều Khiển Thiết Bị Bằng Giọng Nói Truyền Từ Xa" của tác giả Phạm Ngọc Đăng Khoa (Đại học Lạc Hồng) là một công trình ứng dụng xuất sắc, kết hợp nhuần nhuyễn giữa lý thuyết điều khiển nhúng, kỹ thuật điện tử công suất và công nghệ tạo dáng công nghiệp 3D. Nghiên cứu đã chứng minh tính khả thi vượt trội trong việc ứng dụng các vi mạch chuyên dụng giá thành thấp để giải quyết bài toán tự động hóa điều khiển rảnh tay an toàn, hiệu quả.

Trong bối cảnh công nghệ IoT và AI đang phát triển bùng nổ, nền tảng phần cứng và kiến trúc phân tầng module của đề tài vẫn giữ nguyên giá trị học thuật và tính ứng dụng thực tiễn cao, mở ra nhiều tiềm năng nâng cấp cho các hệ sinh thái nhà thông minh và robot công nghiệp hiện đại.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 GIỚI THIỆU CHI TIẾT BỘ PHẬN XỬ LÝ GIỌNG NÓI 1.1 Giới thiệu nguyên lý IC HM2007 [2] IC HM 2007 là một thiết bị đơn chip CMOS, xử lí giọng nói dưới dạng mạch LSI điều chế tín hiệu tương tự, điều chế phổ âm, nhận lệnh và điều khiển chức năng các hệ thống. Theo tiêu chuẩn, thì ic HM2007 có thể nhận tới 40 lệnh, việc truyền và nhận lệnh được thực hiện bẳng micro đưa tín hiệu vào, cùng một bàn phím, một ic nhớ SRAM và nhiều bộ phận khác. Từ đây tín hiệu được xử lý và xây dựng thành một hệ thống thông minh trong việc nhận diện giọng nói.1 Tổng quan IC HM 2007 [2] 1.1 Đặt tính - Thiết bị đơn chip nhận biết âm thanh dạng CMOS LSI - Tiếng nói được nhận vào hệ thống theo một chuẩn riêng biệt. - IC nhớ SRAM có thể được kết nối trực tiếp.

- Một chip HM 2007 có thể nhận được 40 từ. - Thời gian tối đa mỗi từ phù hợp mà ic có thể xử lý là 1. - Kết cấu phức tạp. - Một micro đi kèm thiết bị.

- Có hai chế độ sử dụng: chế động thường, và chế độ CPU. 01/12/2009 TRANG 12 SVTH: PHẠM NGỌC ĐĂNG KHOA NGHIÊN CỨU KHOA HỌC 2009 GVHD: Th.S NGUYỄN VŨ QUỲNH - Thời gian đáp ứng: chưa tới 300ms - Nguồn cấp 5VDC - Bao gồm hai loại: loại thường 48 chân, và loại dán 52 chân.2 Sơ đồ chân 2 loại IC HM2007 Hình 1.2 Sơ đồ chân các loại IC HM2007 1.3 Chức năng các chân của IC HM 2007 (loại 48 chân) Tên chân Số chân Chức năng WAIT 15 Tín hiệu điều khiển ngõ vào, hoạt động ở mức thấp. Khi chân này ở mức thấp thì ic HM2007 ở chế độ nghỉ, không chấp nhận bất cứ âm thanh nào đưa vào xử lý Khi chân Wait ở mức cao thì ta có thể bắt đầu huấn luyện ic nhận biết giọng nói thu vào. DEN 16 Khả năng nhận tín hiệu Khi tín hiệu được đưa vào hoàn tất, chip sẽ bắt đầu xử lý và đưa vào các chân D0 – D7, dữ liệu sẽ được xử lý bởi ic chốt 74LS373.

SA0 , SA1 17 , 18 Bus địa chỉ cho bộ nhớ ngoài SA2 – SA7 19 – 24 Bus này được dùng như một đường địa chỉ cho SA8 – 27 - 31 bộ nhớ ngoài khi chân Me hoạt động. SA12 VDD 25, 47 Chân cấp nguồn (5VDC) GND 26 Chân nối nguồn âm NC 32,33 Không kết nối 01/12/2009 TRANG 13 SVTH: PHẠM NGỌC ĐĂNG KHOA NGHIÊN CỨU KHOA HỌC 2009 GVHD: Th.S NGUYỄN VŨ QUỲNH ME 34 Chân điều khiển bộ nhớ, chân này sẽ gởi tín hiệu sang SRAM và được lưu lại để thực hiện lệnh. (Chân này nối trực tiếp với chân CE của SRAM) MR/MW 35 Chân thiết lập và phản hồi tín hiệu đến bộ nhớ D0 – D6 36 - 42 Đường dữ liệu cho bộ nhớ ngoài D7 43 Được dùng như bus I/O của bộ nhớ khi chân ME tích cực, đây là tín hiệu ngõ vào cho bộ chốt dữ liệu khi chân DEN hoạt động. Vref 44 Điện áp cấp cho bộ biến đổi tương tự sang số Line 45 Chân kiểm tra Micin 46 Chân nối với micro.

Đươc hoạt động kèm theo tụ và điện trở. AGND 48 Mát tương tự GND 1 Cấp nguồn âm X2,X1 2,3 Chân nối với thạch anh 3.58M S1, S2, S3 4,5,6 Chân nối với bàn phím ở chế độ thường, và là chân đọc ghi dữ liệu ở chế độ xử lí. RDY 7 Thông báo tín hiệu giọng nói ngõ vào. Khi HM 2007 sẵn sàng nhận âm thì sẽ có một tín hiệu mức thấp gửi đi.

Nếu ic không nhận thì gửi tín hiệu mức cao. K1- K4 8 - 11 Chân nối với bàn phím 1.4 Chức năng làm việc Có hai chế độ hoạt động trong IC HM2007 1.1 Chế độ thường Ở chế độ này ic đươc kết nối với một bàn phím, một SRAM, và các thiết bị ngoại vi để thiết lập một môi trường làm việc bằng giọng nói. SRAM có thể dùng loại dung lượng 8K. Mở nguồn HM2007 hoạt động khi có nguồn cấp vào, khi chân WAIT ở mức thấp thì ic bắt đầu kiểm tra bộ nhớ.

Khi chân WAIT ở mức cao, HM2007 sẽ bỏ qua việc kiểm tra bộ nhớ, sẽ bắt đầu xử lý tín hiệu nhận giọng nói. 01/12/2009 TRANG 14 SVTH: PHẠM NGỌC ĐĂNG KHOA NGHIÊN CỨU KHOA HỌC 2009 GVHD: Th.S NGUYỄN VŨ QUỲNH Thu tín hiệu Khi chân WAIT nhận mức cao thì chân RDY được đưa xuống mức thấp và HM2007 sẵn sàng nhận âm vào để kiểm tra giọng nói. Khi có tín hiệu giọng nói đưa vào, chân RDY sẽ lên mức cao và HM2007 bắt đầu làm việc. Đó là lệnh mà người điều khiển cài đặt cho bộ nhớ, kết quả sẽ được hiển thị trên 2 led 7 đoạn.

Tín hiệu được xử lý và đưa đến Bus ngõ ra tín hiệu. Tín hiệu xuất ra dưới dạng mã nhị phân. Khi chân WLEN được đưa lên mức cao, độ dài của từ là 1,92s, và nếu chân WLEN ở mức thấp, thì độ dài từ đưa vào là 0,92s. Khi chân WAIT ở mức thấp, âm ngõ vào sẽ không được nhận cho tới khi chân WAIT trở lại trạng thái mức cao.

Cách sử dụng thiết bị - Khi ta muốn xóa các dữ liệu đã được nạp trước đó thì từ bàn phím ma trận ta nhập số 99 rồi nhấn vào nút CLR. Mọi dữ liệu về giọng nói lúc này sẽ bị xóa và ta phải cài đặt lại khi muốn tiếp tục sử dụng, việc cài đặt này khá đơn giản, chỉ cần một vài thao tác là chúng ta có thể cài đặt giọng nói vào một cách dễ dàng. - Để cài tín hiệu giọng nói, trên bàn phím ta nhấn các giá trị mặc định từ 00-99 rồi nhấn vào nút TRAIN, lúc đó HM 2007 sẽ bắt đầu xử lý để đưa tín hiệu vào. Lúc bắt đầu cài từ, nếu chân WAIT ở mức cao, HM2007 sẽ gởi tín hiệu mức thấp ra chân RDY để báo rằng HM2007 sẵn sàng nhận âm vào.

Nếu chân WAIT mức thấp, âm sẽ không được nhận cho tới khi chân WAIT báo mức cao. Chi tiết các thiết bị đi kèm board mạch chính. * Key board phím ma trận và mạch hiển thị Hình 1.3 Bàn phím ma trận [6] Hình 1.4 Bản vẽ mạch hiển thị Hai ic 74LS47 sẽ giải mã tín hiệu xuất ra từ HM2007 và hiển thị trạng thái huấn luyện, khi cấp nguồn HM2007 kiểm tra SRAM (Ram tĩnh). Nếu Ram kiểm tra xong, mạch hiển thị "00" trên 2 Led bảy đoạn.

Trạng thái "00" báo hiệu mạch đã sẵn sàng và chờ lệnh. 01/12/2009 TRANG 15 SVTH: PHẠM NGỌC ĐĂNG KHOA NGHIÊN CỨU KHOA HỌC 2009 GVHD: Th.S NGUYỄN VŨ QUỲNH Một ví dụ chi tiết về cách huấn luyện IC HM2007 [6] Cấp nguồn, màn hình hiển thị "00" trên 2 Led bảy đoạn, và Led trên main board sáng ==> sẵn sàng chờ lệnh. Nhấn phím 1 ==> màn hình hiển thị "01" và Led tắt. Sau đó nhấn TRN(Training - huấn luyện), và Led sáng trở lại.

Nói vào 'microphone' một từ hoặc 1 cụm từ có độ dài < 0. Ví dụ: Đi quét nhà : ngay lập tức màn hình hiển thị "55" (ý nó bảo: từ quá dài) Làm lại: “Quét nhà” thì ngay lập tức Led trên main board nhấp nháy (chấp nhận), từ “Quét nhà” bây giờ được lập trình là "01". Mỗi khi nghe đúng từ này, màn hình sẽ hiển thị đúng mã số "01". Tiếp tục huấn luyện các từ mới: Nhấn "02" rồi nhấn TRN để huấn luyện từ thứ 2.

cứ thế, cứ thế. Tối đa huấn luyện được 40 từ. Cách xóa các từ đã huấn luyện Muốn xóa từng từ riêng lẻ trong bộ nhớ ==> nhập số của từ muốn xóa và nhấn CLR (clear - xóa). Muốn xóa tất cả các từ trong bộ nhớ ==> nhập "99" rồi nhấn CLR.2 Chế độ điều khiển bởi Vi xử lí ngoài (chế độ CPU) Chế độ này bao gồm các chức năng: nhận dạng âm, cài âm vào, báo kết quả, nhận và cấp dữ liệu.

K –bus được dùng như một dữ liệu nhị phân giữa bộ điều khiển ngoài và HM2007. Các chân từ S1 đến S3 xem như là chân điều khiển đọc ghi dữ liệu. Có ba thanh ghi trong HM2007, một thanh ghi bộ đệm ngõ vào, một thanh ghi trạng thái và một thanh ghi bộ đệm ngõ ra. Đầu tiên là thanh ghi chỉ ghi và cuối cùng là thanh ghi chỉ đọc.

Nếu chân S1 mức cao, dữ liệu đọc từ K-BUS sẽ lấy từ thanh ghi bộ đệm ngõ ra. Nếu S1 mức thấp, dữ liệu K – Bus sẽ lấy từ thanh ghi trạng thái. S2 và S3 là tín hiệu để điều khiển đọc ghi. Đó là lúc đang đọc, bộ điều khiển ngoài có thể lấy dữ liệu từ K – Bus.

Chú ý S2 và S3 không thể đồng thời là mức cao và trạng thái của S1 sẽ không được nhận trong quá trình ghi. [4] Nguyên lí hoạt động ở chế độ CPU Khi có nguồn cấp thì HM2007 bắt đầu hoạt động giống như ở chế độ thường và sau đó thanh ghi trạng thái sẽ có giá trị 10 để chờ lệnh. Sau khi nhận lệnh Recog, thì ic sẽ bắt đầu cho xử lý nhận biết âm. Thiết bị ngoài có thể hiển thị trạng thái của HM2007.

Khi trạng thái hoạt động chuyển sang 01, và chân WAIT mức thấp, HM2007 sẽ trở về trạng thái hoạt động 10 và sau đó sẵn sàng nhận lệnh mới. Khi trạng thái hoạt động chuyển sang 01 và chân WAIT mức cao, đó là lúc sẵn sàng nhận âm vào và sau đó xử lý nhận biết âm. Khi trạng thái hoạt động trở về 01 một lần nữa, thì sau đó việc xử lý nhận biết hoàn tất HM 2007 đang đợi lệnh khác. 01/12/2009 TRANG 16 SVTH: PHẠM NGỌC ĐĂNG KHOA NGHIÊN CỨU KHOA HỌC 2009 GVHD: Th.S NGUYỄN VŨ QUỲNH Sau khi nhận biết âm.

Kết quả nhận biết được đưa vào trong bộ đệm, thiết bị ngoài có thể gửi lệnh RESULT dạng cơ số 10 để lấy kết quả nhận biết. Khi dữ liệu đã được đọc trạng thái hoạt động sẽ trở về 10 và đợi lệnh kế. Sau khi lệnh RESULT được gửi, việc đọc được thực hiện bởi CPU và kết quả được gửi bởi HM2007. Khi HM2007 nhận mã lệnh TRAIN, ic sẽ cần thêm thông tin để biết vị trí khung được cài đặt.

Từ đầu tiên là bốn bít thấp của giá trị vị trí, từ thứ hai là hai bit cao của giá trị vị trí của từ. Nếu một số vị trí khung từ được chấp nhận và chân WAIT là mức cao, HM2007 bắt đầu xử lý cài đặt khung từ. Nếu chân WAIT mức thấp HM2007 sẽ bỏ qua việc xử lý cài đặt. Sau khi xử lý cài đặt, trạng thái hoạt động sẽ trở về 10 và đợi lệnh kế tiếp.
