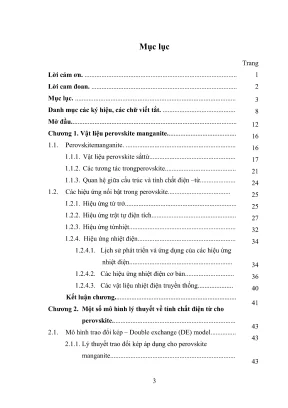

Tổng quan luận án
Vật liệu perovskite manganite mang công thức cấu trúc $ABO_3$ (trong đó $A$ là kim loại đất hiếm hoặc kim loại kiềm thổ, $B$ là kim loại chuyển tiếp $3d$, chủ yếu là mangan) là đối tượng nghiên cứu của vật lý chất rắn và khoa học vật liệu. Khi thay thế một phần các cation tại vị trí $A$ hoặc $B$ tạo thành các hợp chất pha tạp $A_{1-x}A'x B{1-y}B'_y O_3$, mạng tinh thể xuất hiện sự biến đổi về hóa trị của ion mangan (sự cùng tồn tại của $\text{Mn}^{3+}$ và $\text{Mn}^{4+}$), kéo theo sự thay đổi tương tác điện - từ và xuất hiện các hiệu ứng vật lý: hiệu ứng từ trở khổng lồ (CMR), hiệu ứng từ nhiệt lớn (GMCE), hiệu ứng trật tự điện tích (CO), chuyển pha kim loại - điện môi (MIT), trạng thái thủy tinh spin (SG) và hiệu ứng nhiệt điện (TEE) ở dải nhiệt độ cao.
Tính cấp thiết của luận án bắt nguồn từ nhu cầu tìm kiếm các vật liệu nhiệt điện có khả năng làm việc bền vững trong môi trường nhiệt độ cao, chống oxy hóa và chịu ăn mòn tốt. Các vật liệu nhiệt điện bán dẫn truyền thống (như hợp kim hệ $\text{Bi-Te}$, $\text{Sb-Te}$, $\text{Si-Ge}$) thường bị suy giảm phẩm chất hoặc phân hủy ở nhiệt độ cao. Ngược lại, gốm oxit cấu trúc perovskite xuất phát từ hợp chất nền $\text{CaMnO}_3$ (vốn là một chất điện môi phản sắt từ) khi được pha tạp thích hợp sẽ thể hiện hệ số Seebeck ($\alpha$) lớn, độ dẫn điện ($\sigma$) tăng và hệ số dẫn nhiệt ($\kappa$) thấp, giúp nâng cao hệ số phẩm chất nhiệt điện ($Z = \alpha^2 / (\rho\kappa)$ hay hệ số không thứ nguyên $ZT$). Khoảng trống nghiên cứu được tác giả xác định là: các nghiên cứu về tính chất điện và nhiệt điện trên hệ vật liệu perovskite manganite nền $\text{CaMnO}_3$ còn thiếu tính hệ thống và các kết quả công bố có độ tản mạn cao, cơ chế dẫn điện và tương tác vi mô khi pha tạp kép hoặc thay thế các ion kim loại chuyển tiếp chưa được mô tả đầy đủ bằng các mô hình lý thuyết thực nghiệm.
Mục tiêu nghiên cứu của luận án được đánh số cụ thể như sau:
- Chế tạo họ mẫu $\text{Ca}_{1-x}A_x\text{MnO}_3$ với $A = \text{Fe}, \text{Nd}$ và nghiên cứu ảnh hưởng của các nguyên tố thay thế lên các tính chất điện từ và nhiệt điện của chúng.
- Nghiên cứu ảnh hưởng của Ruthenium trong họ mẫu $\text{Ca}_{1-x-y}\text{Pr}x\text{Mn}{1-y}\text{Ru}_y\text{O}3$ (trên cơ sở tiếp nối các nghiên cứu trên hệ pha tạp Praseodymium vào vị trí $A$ là $\text{Ca}{1-x}\text{Pr}_x\text{MnO}_3$), khảo sát sự thay đổi trạng thái trật tự điện tích và tính chất dẫn điện.
- Dùng một số mô hình và phương pháp lý thuyết bán thực nghiệm (mô hình trao đổi kép, mô hình khoảng nhảy biến thiên, mô hình polaron bán kính nhỏ, mô hình khe năng lượng, lý thuyết fractal và mô hình thẩm thấu) để giải thích các kết quả và hiệu ứng vật lý thu nhận được từ thực nghiệm.
Đối tượng và phạm vi nghiên cứu:
- Đối tượng nghiên cứu: Các hệ gốm oxit perovskite manganite đa tinh thể gồm hệ $\text{CaMnO}3$ nguyên chất, hệ pha tạp vị trí $A$: $\text{Ca}{1-x}\text{Fe}x\text{MnO}3$, $\text{Ca}{1-x}\text{Nd}x\text{MnO}3$, và hệ pha tạp kép tại vị trí $A$ và $B$: $\text{Ca}{0.85}\text{Pr}{0.15}\text{Mn}{1-y}\text{Ru}y\text{O}3$ ($y = 0{,}00; 0{,}03; 0{,}05; 0{,}07$) cùng $\text{Ca}{0.6}\text{Pr}{0.4}\text{Mn}_{1-y}\text{Ru}_y\text{O}_3$.
- Phạm vi thời gian và không gian: Các nghiên cứu thực nghiệm được thực hiện trong giai đoạn 2002–2006. Mẫu thí nghiệm được chế tạo và đo đạc tại Phòng thí nghiệm Bộ môn Vật lý chất rắn và Trung tâm Khoa học Vật liệu (Đại học Khoa học Tự nhiên – Đại học Quốc gia Hà Nội), Viện Khoa học Vật liệu (Viện Khoa học và Công nghệ Việt Nam), Viện Khoa học và Công nghệ Tiên tiến Nhật Bản (JAIST), và Viện Zeeman – Van der Waals (Đại học Tổng hợp Amsterdam, Hà Lan). Bản luận án có độ dày 160 trang.
Tổng quan tài liệu và vị trí của luận án
Tổng quan lịch sử nghiên cứu hiệu ứng nhiệt điện và vật liệu nhiệt điện được tác giả hệ thống hóa qua các mốc phát triển:
- Năm 1821–1823: Thomas Johann Seebeck phát hiện hiệu ứng xuất hiện suất điện động khi có sự chênh lệch nhiệt độ giữa hai đầu mối hàn kim loại khác nhau, ước tính hiệu suất chuyển đổi nhiệt – điện ban đầu khoảng 3%.
- Năm 1834: Jean Charles Athanase Peltier phát hiện hiện tượng hấp thụ hoặc tỏa nhiệt tại điểm tiếp xúc giữa hai vật dẫn khi có dòng điện chạy qua.
- Năm 1838: Heinrich Lenz giải thích bản chất hiệu ứng Peltier thông qua thí nghiệm làm đông nước hoặc làm nóng chảy đá tại bề mặt tiếp xúc tùy thuộc vào chiều dòng điện.
- William Thomson (Lord Kelvin) thiết lập mối quan hệ nhiệt động giữa hệ số Seebeck và hệ số Peltier ($\Pi = \alpha T$), đồng thời phát hiện hiệu ứng Thomson mô tả sự tỏa hoặc thu nhiệt khi dòng điện chạy dọc theo vật dẫn có gradient nhiệt độ ($\tau = T \frac{d\alpha}{dT}$).
- Năm 1885: Lord Rayleigh khảo sát khả năng ứng dụng nhiệt điện trong máy phát điện.
- Năm 1909 và 1911: Altenkirch xây dựng lý thuyết nhiệt điện định lượng, chỉ ra vật liệu nhiệt điện tối ưu phải có hệ số Seebeck $\alpha$ lớn, điện trở suất $\rho$ thấp và độ dẫn nhiệt $\kappa$ nhỏ, đưa ra hệ số phẩm chất $Z = \frac{\alpha^2}{\rho\kappa}$.
- Năm 1947: Maria Telkes chế tạo máy phát nhiệt điện bán dẫn với hiệu suất đạt 5%.
- Năm 1949: Abram Fedorovich Ioffe phát triển lý thuyết vật liệu bán dẫn nhiệt điện; đến năm 1956, Ioffe cùng cộng sự chứng minh việc tạo dung dịch rắn với các hợp chất đẳng cấu làm giảm độ dẫn nhiệt mạng mà không làm giảm mạnh độ dẫn điện, nâng hệ số $ZT$ lên trên 1,5.
- Năm 1954: Goldsmid và Douglas chứng minh khả năng làm lạnh từ nhiệt độ phòng xuống 0°C bằng vật liệu nhiệt điện hệ $\text{Bi-Te}$.
Về lịch sử nghiên cứu cấu trúc và tính chất từ - điện của perovskite:
- Năm 1926: Victor Moritz Goldschmidt đề xuất mô hình thừa số dung hạn $t = \frac{r_A + r_O}{\sqrt{2}(r_B + r_O)}$ để đánh giá mức độ biến dạng mạng lập phương sang cấu trúc trực thoi (orthorhombic) hoặc mặt thoi (rhombohedral).
- Năm 1955–1963: John B. Goodenough giải thích toàn diện tính chất điện từ của manganite dựa trên quy tắc tương tác siêu trao đổi (Super Exchange - SE) cation-anion-cation góc 180° và 90° qua trung gian orbital $2p$ của oxy.
- Năm 1985: Jirak và cộng sự phát hiện hiện tượng trật tự điện tích (CO) trong manganite.
- Năm 1997: Pecharsky và Gschneidner phát hiện hiệu ứng từ nhiệt khổng lồ trong hợp chất $\text{Gd}5(\text{Si}{1-x}\text{Ge}_x)_4$.
- Tại Việt Nam: Hướng nghiên cứu từ trở, từ nhiệt trên vật liệu perovskite manganite được triển khai bởi nhóm GS. Nguyễn Châu (Trung tâm Khoa học Vật liệu – ĐHKHTN Hà Nội) và nhóm GS. Nguyễn Xuân Phúc (Viện Khoa học Vật liệu). Tiếp đó, nhóm nghiên cứu của PGS. Bạch Thành Công và PGS. Đặng Lê Minh hợp tác với JAIST mở rộng sang hướng khảo sát tính chất nhiệt điện của perovskite manganite.
Vị trí của luận án: Luận án giải quyết khoảng trống về việc tổng hợp có hệ thống các hợp chất gốm perovskite manganite nền $\text{CaMnO}_3$ pha tạp các nguyên tố kim loại vị trí $A$ ($\text{Fe}, \text{Nd}$) và kim loại chuyển tiếp vị trí $B$ ($\text{Ru}$), đồng thời kết hợp các kỹ thuật đo đạc từ tính - nhiệt điện với việc áp dụng các mô hình lý thuyết bán dẫn, polaron và lý thuyết fractal/thẩm thấu để giải thích cơ chế chuyển pha và độ dẫn điện.
Cơ sở lý thuyết và phương pháp nghiên cứu
Cơ sở lý thuyết và khung phân tích
Luận án sử dụng hệ thống lý thuyết vật lý chất rắn bao gồm:
- Lý thuyết trường tinh thể và méo mạng Jahn-Teller (JT): Sự tách mức năng lượng của orbital $3d$ của ion $\text{Mn}^{3+}$ ($3d^4: t_{2g}^3 e_g^1$) và $\text{Mn}^{4+}$ ($3d^3: t_{2g}^3 e_g^0$) trong trường bát diện $\text{MnO}_6$. Trạng thái suy biến của orbital $e_g$ gây ra méo mạng Jahn-Teller tĩnh hoặc động, làm biến dạng khối bát diện theo kiểu I (4 liên kết $\text{Mn-O}$ ngắn trên mặt phẳng $xy$, 2 liên kết dài theo trục $z$) hoặc kiểu II (4 liên kết dài trên mặt $xy$, 2 liên kết ngắn theo trục $z$).
- Mô hình tương tác siêu trao đổi (Super Exchange - SE): Tương tác gián tiếp giữa các cation qua anion trung gian $\text{O}^{2-}$ theo góc liên kết 180° dựa trên quy tắc Goodenough.
| STT |
Cấu hình vỏ điện tử ngoài cùng |
Siêu trao đổi tương quan ($p_\sigma - p_\sigma$) |
Siêu trao đổi tương quan ($p_\pi - p_\pi$) |
Siêu trao đổi bất định xứ ($p_\sigma - p_\sigma$) |
Siêu trao đổi bất định xứ ($p_\pi - p_\pi$) |
Tính chất từ tổng cộng |
Hợp chất tiêu biểu |
| 1 |
$e_g$ điền đầy một nửa |
Mạnh |
Yếu |
Mạnh |
Yếu |
Phản sắt từ (AFM) |
$\text{LaFeO}_3$ |
| 2 |
$t_{2g}$ điền đầy một nửa, $e_g$ trống |
Yếu |
Trung bình |
Yếu |
Yếu |
Phản sắt từ (AFM) |
$\text{LaCrO}_3$ |
| 3 |
Một bên $e_g$ đầy một nửa, bên kia $e_g$ trống |
Trung bình |
Yếu |
Trung bình |
Yếu |
Sắt từ (FM) |
$\text{La}(\text{Cr}{0{,}5}\text{Fe}{0{,}5})\text{O}_3$ |
- Mô hình trao đổi kép (Double Exchange - DE): Cơ chế chuyển dời điện tử $e_g$ giữa các ion $\text{Mn}^{3+}$ và $\text{Mn}^{4+}$ qua cầu oxy với điều kiện tương tác Hund nội tại $J_H \to \infty$. Tích phân nhảy hiệu dụng $t_{ij} = t_0 \cos(\theta_{ij}/2)$, phụ thuộc trực tiếp vào góc $\theta_{ij}$ giữa các spin định xứ $t_{2g}$ lân cận.
- Mô hình dẫn điện khoảng nhảy biến thiên (VRH) của Mott - Viret: Mô tả sự nhảy của điện tử giữa các trạng thái định xứ Anderson gần mức Fermi $N(E_F)$ theo quy luật $\rho(T) = \rho_0 \exp\left[(T_0/T)^{1/4}\right]$ hoặc $(T_0/T)^{1/2}$.
- Mô hình polaron bán kính nhỏ (SP) và mô hình khe năng lượng (BG): Giải thích sự dẫn điện kích hoạt nhiệt của polaron tĩnh điện với năng lượng kích hoạt $W_H$ và năng lượng kích hoạt vùng $E_g$.
- Lý thuyết hình học Fractal và mô hình thẩm thấu (Percolation): Đánh giá cấu trúc vi mô gốm qua thứ nguyên fractal $D$, xác định ngưỡng thẩm thấu $x_c$ và nồng độ hạt tải tới hạn $y_c$ quyết định sự hình thành mạng lưới dẫn điện kim loại trong nền điện môi.
Phương pháp thực nghiệm và nguồn dữ liệu
Các phương pháp thực nghiệm được triển khai đồng bộ:
- Công nghệ chế tạo mẫu: Phương pháp phản ứng pha rắn (công nghệ gốm truyền thống) bao gồm các bước: cân phối liệu, nghiền trộn lần một, nung sơ bộ (can-xi hóa), nghiền lần hai, ép thủy lực tạo viên và nung thiêu kết ở nhiệt độ cao. Song song đó, phương pháp hóa ướt sol-gel dùng axit citric (AC) và phương pháp đồng kết tủa được áp dụng để chế tạo bột tiền chất đồng nhất kích thước hạt nano.
- Phương pháp phân tích cấu trúc và nhiệt:
- Nhiễu xạ tia X (XRD): Xác định pha tinh thể, nhóm không gian, thông số mạng ($a, b, c$) và kiểm tra độ đơn pha.
- Kính hiển vi điện tử quét (SEM): Quan sát hình thái bề mặt, kích thước và phân bố hạt gốm.
- Phân tích nhiệt quét vi sai (DSC) và phân tích nhiệt khối lượng (TGA): Khảo sát các quá trình biến đổi pha và phản ứng nhiệt phân trong quá trình tạo mẫu.
- Phương pháp đo tính chất từ và điện - nhiệt điện:
- Từ kế mẫu rung (VSM) và hệ đo giao thoa lượng tử SQUID: Khảo sát đường cong từ nhiệt $M(T)$, đường cong làm lạnh trong từ trường $M_{FC}(T)$, làm lạnh không từ trường $M_{ZFC}(T)$, từ hóa đẳng nhiệt $M(H)$, xác định nhiệt độ Curie $T_C$, nhiệt độ Néel $T_N$, lực kháng từ $H_c$, từ độ bão hòa $M_s$.
- Phương pháp đo độ cảm từ xoay chiều $\chi_{ac}$: Khảo sát trạng thái thủy tinh spin và chuyển pha động.
- Phương pháp bốn mũi dò (Four-probe): Đo điện trở suất $\rho(T)$ theo nhiệt độ.
- Hệ đo hệ số Seebeck: Đo suất điện động nhiệt điện xuất hiện trên hai đầu mẫu khi thiết lập gradient nhiệt độ $\Delta T$, xác định hệ số Seebeck $\alpha = \Delta V / \Delta T$.
Nội dung chính theo từng chương
Chương 1. Vật liệu perovskite manganite
Chương này tổng kết cấu trúc tinh thể $ABO_3$ lý tưởng dạng lập phương (nhóm không gian $Pm\bar{3}m$), trong đó cation $A$ phối vị 12 với oxy tạo đa diện $AO_{12}$, cation $B$ phối vị 6 với oxy tạo khối bát diện $BO_6$. Khi bán kính cation $A$ nhỏ, mạng tinh thể bị méo theo mô hình thừa số dung hạn Goldschmidt $t$. Cấu trúc chuyển từ lập phương ($t \approx 1$) sang mặt thoi ($0{,}96 < t < 1$) hoặc trực thoi ($t < 0{,}96$), làm góc liên kết $\text{B-O-B}$ ($\theta$) lệch khỏi 180°, dẫn đến suy giảm độ rộng vùng năng lượng đơn điện tử $W \sim t_{ij} \sim \cos\theta$.
Nội dung chương phân tích chi tiết:
- Hiệu ứng Jahn-Teller của ion $\text{Mn}^{3+}$ gây biến dạng cục bộ bát diện $\text{MnO}_6$.
- Các tương tác từ: Tương tác siêu trao đổi (SE) phản sắt từ giữa các cặp $\text{Mn}^{3+}-\text{O}-\text{Mn}^{3+}$ hoặc $\text{Mn}^{4+}-\text{O}-\text{Mn}^{4+}$, cạnh tranh với tương tác trao đổi kép (DE) sắt từ giữa $\text{Mn}^{3+}-\text{O}-\text{Mn}^{4+}$.
- Các hiệu ứng vật lý chính: Hiệu ứng từ trở khổng lồ (CMR), trật tự điện tích (CO) kiểu CE trong $\text{Ln}_{1-x}\text{A}_x\text{MnO}3$ kèm theo trật tự orbital $3x^2-r^2 / 3y^2-r^2$, hiệu ứng từ nhiệt (MCE) biểu diễn qua phương trình nhiệt động biến thiên entropy từ $\Delta S{mag}(T, \Delta H) = \int_0^H \left(\frac{\partial M}{\partial T}\right)H dH$ và độ biến thiên nhiệt độ đoạn nhiệt $\Delta T{ad}(T, \Delta H)$.
- Cơ sở lý thuyết nhiệt điện: Định nghĩa hệ số Seebeck $\alpha$, hệ số Peltier $\Pi$, hệ số Thomson $\tau$, hệ số phẩm chất $Z = \frac{\alpha^2}{\rho\kappa}$ và tích không thứ nguyên $ZT$. Tổng kết đặc tính các hệ vật liệu nhiệt điện truyền thống ($\text{Bi}2\text{Te}3, \text{Sb}2\text{Te}3, \text{Si}{0{,}8}\text{Ge}{0{,}2}$) và ưu thế chịu nhiệt cao của perovskite manganite/cobaltite ($\text{Ca}{0{,}9}\text{R}{0{,}1}\text{MnO}_3, \text{NaCo}_2\text{O}_4$).
Chương 2. Một số mô hình lý thuyết về tính chất điện từ cho perovskite
Chương 2 trình bày các mô hình lý thuyết giải thích cơ chế dẫn điện và từ tính trong manganite:
- Mô hình trao đổi kép (DE): Thiết lập Hamiltonian đơn quỹ đạo:
$$\mathcal{H} = -t \sum_{\langle i,j \rangle, \sigma} (a_{i\sigma}^\dagger a_{j\sigma} + H.c.) - J_H \sum_j (\mathbf{s}j \cdot \mathbf{S}j) + J{AF} \sum{\langle i,j \rangle} \mathbf{S}i \cdot \mathbf{S}j$$
Trong giới hạn tương tác Hund $J_H \to \infty$, spin điện tử linh động $e_g$ bắt buộc phải song song với spin định xứ $t{2g}$ ($S = 3/2$). Phép biến đổi ma trận Unita $R_j$ đưa Hamiltonian về dạng giải tích không còn chỉ số spin, xác định tích phân nhảy hiệu dụng $t{ij} = t_0 \cos(\theta_{ij}/2)$. Lý thuyết Furukawa sử dụng phương pháp trường trung bình động (DMFT) giải thích định lượng sự phụ thuộc của nhiệt độ Curie $T_C$ vào độ rộng vùng $W$ và độ pha tạp $x$, cũng như mối quan hệ giữa điện trở suất và độ từ hóa $\rho(M)/\rho(0) = 1 - C (M/M_s)^2$.
- Mô hình dẫn điện khoảng nhảy biến thiên (VRH) của Mott - Viret: Phân tích sự nhảy của điện tử qua khoảng cách $R$ giữa các trạng thái định xứ Anderson với xác suất $P \sim \nu_{ph} \exp(-2\alpha R - \Delta E / k_B T)$, rút ra độ dẫn điện $\sigma$ phụ thuộc vào mật độ trạng thái tại mức Fermi $N(E_F)$.
- Mô hình polaron bán kính nhỏ (SP) và mô hình khe năng lượng (BG): Phân biệt cơ chế dẫn điện do kích hoạt nhiệt của polaron qua rào thế biến dạng mạng và dẫn điện vùng bán dẫn.
- Lý thuyết hình học Fractal và Thẩm thấu: Định nghĩa thứ nguyên fractal $D$, ứng dụng fractal mô tả hình thái bề mặt phân cách hạt gốm và mô hình mạng thẩm thấu giải thích sự chuyển pha điện môi - kim loại khi nồng độ pha dẫn đạt ngưỡng tới hạn $x_c$.
Chương 3. Các phương pháp thực nghiệm
Chương này mô tả chi tiết quy trình công nghệ chế tạo mẫu và hệ thống trang thiết bị thực nghiệm:
- Công nghệ chế tạo: Mô tả chi tiết kỹ thuật gốm (phản ứng pha rắn) bao gồm chế độ nhiệt nung sơ bộ và nung thiêu kết ở nhiệt độ cao; kỹ thuật hóa ướt sol-gel sử dụng chất tạo phức axit citric và phương pháp đồng kết tủa.
- Danh mục hệ mẫu được chế tạo phục vụ khảo sát: hệ $\text{CaMnO}3$, $\text{Ca}{1-x}\text{Fe}x\text{MnO}3$, $\text{Ca}{1-x}\text{Nd}x\text{MnO}3$, $\text{Ca}{0.85}\text{Pr}{0.15}\text{Mn}{1-y}\text{Ru}y\text{O}3$ và $\text{Ca}{0.6}\text{Pr}{0.4}\text{Mn}_{1-y}\text{Ru}_y\text{O}_3$.
- Kỹ thuật đo đạc: Quy trình chụp ảnh SEM khảo sát kích thước hạt; đo nhiễu xạ tia X (XRD); phân tích nhiệt DSC và TGA; đo từ tính bằng VSM xác định các đường cong $M(T)$, $M(H)$, $M_{FC}(T)$, $M_{ZFC}(T)$; đo độ cảm từ xoay chiều $\chi_{ac}$; đo điện trở suất bằng phương pháp bốn mũi dò tiếp xúc; đo hệ số Seebeck $\alpha$ theo nhiệt độ.
Chương 4. Ảnh hưởng của việc thay thế các nguyên tố kim loại vào vị trí A lên tính chất các perovskite manganite
Chương 4 trình bày các kết quả thực nghiệm trên các hệ mẫu pha tạp vị trí $A$:
- Hệ mẫu $\text{CaMnO}3$ và $\text{Ca}{1-x}\text{Fe}_x\text{MnO}_3$:
- Chế tạo thành công $\text{CaMnO}3$ bằng phương pháp sol-gel và $\text{Ca}{1-x}\text{Fe}_x\text{MnO}_3$ bằng phương pháp gốm.
- Khảo sát cấu trúc tinh thể cho thấy các mẫu giữ cấu trúc perovskite dạng trực thoi.
- Tính chất từ: Hợp chất $\text{CaMnO}_3$ thể hiện tính chất phản sắt từ điện môi với nhiệt độ Néel $T_N$. Khi thay thế $\text{Fe}^{3+}$ vào vị trí $\text{Ca}^{2+}$, các tương tác siêu trao đổi giữa $\text{Fe}^{3+}-\text{O}-\text{Mn}^{4+}$ và $\text{Fe}^{3+}-\text{O}-\text{Fe}^{3+}$ làm biến đổi cấu trúc từ và trật tự spin.
- Tính chất nhiệt điện: Đo đạc hệ số Seebeck $\alpha$ và điện trở suất $\rho$ theo nhiệt độ; tính toán hệ số phẩm chất nhiệt điện $ZT$ của hệ mẫu $\text{Ca}_{1-x}\text{Fe}_x\text{MnO}_3$, xác định ảnh hưởng của hàm lượng Fe đến nồng độ hạt tải và tính chất dẫn.
- Hệ mẫu $\text{Ca}_{1-x}\text{Nd}_x\text{MnO}_3$:
- Phân tích cấu trúc pha XRD và hình thái bề mặt hạt gốm qua ảnh SEM.
- Khảo sát các đường cong từ hóa và từ nhiệt, ghi nhận sự xuất hiện của pha sắt từ yếu do tương tác trao đổi kép khi ion đất hiếm $\text{Nd}^{3+}$ đưa thêm điện tử vào vùng dẫn, làm xuất hiện ion $\text{Mn}^{3+}$ bên cạnh $\text{Mn}^{4+}$.
- Đánh giá tính chất nhiệt điện, sự phụ thuộc của hệ số Seebeck vào nhiệt độ và hàm lượng pha tạp Nd.
Chương 5. Ảnh hưởng của ruthenium lên tính chất điện từ của các perovskite pha tạp kép Ca, Pr
Chương 5 khảo sát sự thay thế ruthenium vào vị trí mangan ($B$) trên nền manganite pha tạp Praseodymium:
- Hệ mẫu $\text{Ca}{0{,}85}\text{Pr}{0{,}15}\text{Mn}_{1-y}\text{Ru}_y\text{O}_3$ ($y = 0{,}00; 0{,}03; 0{,}05; 0{,}07$):
- Phân tích cấu trúc tinh thể và hình thái hạt SEM khi thay thế $\text{Ru}$ cho $\text{Mn}$.
- Khảo sát tính chất điện: Sự có mặt của Ru thúc đẩy mạnh tính dẫn kim loại ở nhiệt độ thấp, làm suy giảm trạng thái định xứ của điện tử.
- Hệ mẫu $\text{Ca}{0{,}6}\text{Pr}{0{,}4}\text{Mn}_{1-y}\text{Ru}_y\text{O}_3$:
- Phân tích cấu trúc pha và tính chất từ.
- Khảo sát độ dẫn điện và hiệu ứng trật tự điện tích (CO): Việc pha tạp Ru phá vỡ trật tự điện tích $\text{Mn}^{3+}/\text{Mn}^{4+}$, làm dịch chuyển nhiệt độ chuyển pha trật tự điện tích $T_{CO}$ và làm xuất hiện pha sắt từ kim loại (FMM).
- Áp dụng lý thuyết thẩm thấu và đo lường fractal:
- Phân tích cấu trúc vi mô gốm bằng hình học fractal, xác định các tham số fractal trên bề mặt hạt.
- Áp dụng mô hình thẩm thấu giải thích cơ chế dẫn điện trong họ vật liệu $\text{Ca}{0{,}85}\text{Pr}{0{,}15}\text{Mn}_{1-y}\text{Ru}_y\text{O}_3$: Sự hình thành các cụm (clusters) sắt từ kim loại qua liên kết $\text{Ru-O-Mn}$ khi nồng độ Ru ($y$) đạt ngưỡng thẩm thấu tới hạn $y_c$, tạo thành đường dẫn liên tục trong toàn bộ thể tích mẫu.
Kết quả và những đóng góp mới
Những đóng góp mới về mặt khoa học
- Chế tạo thành công bằng phương pháp gốm và sol-gel các hệ perovskite manganite đơn pha: hệ $\text{CaMnO}3$, $\text{Ca}{1-x}\text{Fe}x\text{MnO}3$, $\text{Ca}{1-x}\text{Nd}x\text{MnO}3$ và các hệ pha tạp kép chứa ruthenium $\text{Ca}{0{,}85}\text{Pr}{0{,}15}\text{Mn}{1-y}\text{Ru}y\text{O}3$, $\text{Ca}{0{,}6}\text{Pr}{0{,}4}\text{Mn}_{1-y}\text{Ru}_y\text{O}_3$.
- Làm rõ vai trò của ion pha tạp vị trí $A$ ($\text{Fe}, \text{Nd}$): Sự thay thế ion làm thay đổi tỷ lệ $\text{Mn}^{3+}/\text{Mn}^{4+}$, làm biến dạng mạng tinh thể qua thừa số dung hạn $t$, làm thay đổi góc liên kết $\text{Mn-O-Mn}$, từ đó điều khiển sự cạnh tranh giữa tương tác siêu trao đổi (SE) phản sắt từ và tương tác trao đổi kép (DE) sắt từ, ảnh hưởng trực tiếp đến hệ số Seebeck $\alpha$ và hệ số phẩm chất nhiệt điện $ZT$.
- Phát hiện và giải thích cơ chế phá vỡ trật tự điện tích (CO) khi pha tạp ruthenium vào vị trí $B$ trong các hệ mẫu $\text{Ca-Pr-Mn-Ru-O}$, thúc đẩy quá trình chuyển pha sang trạng thái sắt từ kim loại.
- Áp dụng thành công lý thuyết hình học fractal và mô hình thẩm thấu (percolation) để mô phỏng định lượng cơ chế dẫn điện trong vật liệu gốm ruthenate-manganite pha tạp kép, xác định ngưỡng thẩm thấu hình thành pha dẫn điện.
Kiến nghị và đề xuất
- Tối ưu hóa các thông số công nghệ thiêu kết và ép mẫu gốm nhằm nâng cao độ đặc khối, giảm điện trở tiếp xúc giữa các hạt tinh thể để cải thiện hệ số dẫn điện mà vẫn duy trì hệ số Seebeck cao.
- Tiếp tục mở rộng khảo sát pha tạp các cation kim loại chuyển tiếp $4d$ và $5d$ khác vào vị trí $B$ của perovskite manganite nhằm tìm kiếm các vật liệu nhiệt điện chịu nhiệt có hệ số phẩm chất cao hơn.
Hạn chế và hướng nghiên cứu tiếp
Văn bản luận án phản ánh các giới hạn trong phạm vi nghiên cứu thực nghiệm:
- Dải nồng độ pha tạp của một số nguyên tố (như $\text{Ru}$ trong hệ $\text{Ca}{0{,}85}\text{Pr}{0{,}15}\text{Mn}_{1-y}\text{Ru}_y\text{O}_3$) chỉ mới khảo sát ở dải nồng độ hẹp ($y \le 0{,}07$).
- Các phép đo nhiệt điện và hệ số phẩm chất $ZT$ chủ yếu tập trung vào hệ số Seebeck $\alpha$ và điện trở suất $\rho$; giá trị độ dẫn nhiệt $\kappa$ ở dải nhiệt độ rất cao chưa được đo trực tiếp đồng thời trên toàn bộ các hệ mẫu mà cần kết hợp đánh giá qua các công thức thực nghiệm.
- Hướng nghiên cứu tiếp theo được xác định là mở rộng dải pha tạp, thực hiện các phép đo từ điện trường cao và cấu trúc tinh xảo bằng bức xạ synchrotron hoặc nhiễu xạ neutron để xác định chi tiết độ dài liên kết và góc liên kết ion trong mạng tinh thể.
Giá trị tham khảo
Bản luận án có giá trị tham khảo chuyên môn cho các đối tượng:
- Nghiên cứu sinh, học viên cao học và sinh viên chuyên ngành Vật lý chất rắn, Khoa học Vật liệu, Hóa học vô cơ: Tham khảo hệ thống lý thuyết về cấu trúc perovskite, hiệu ứng Jahn-Teller, tương tác siêu trao đổi Goodenough, mô hình trao đổi kép (DE), mô hình nhảy biến thiên (VRH) và lý thuyết thẩm thấu fractal.
- Giảng viên và nhà nghiên cứu thực nghiệm: Tham khảo quy trình chế tạo gốm phản ứng pha rắn, kỹ thuật hóa sol-gel và phương pháp đo đạc đặc trưng từ - nhiệt - điện (XRD, SEM, DSC/TGA, VSM, Seebeck, Four-probe).
- Kỹ sư và nhà phát triển vật liệu năng lượng: Tham khảo dữ liệu thực nghiệm về hệ số Seebeck và hệ số phẩm chất $ZT$ của các oxit perovskite manganite phục vụ nghiên cứu chế tạo cảm biến nhiệt độ và thiết bị chuyển đổi nhiệt điện hoạt động ở môi trường nhiệt độ cao.
Câu hỏi thường gặp
1. Tại sao hợp chất perovskite $\text{CaMnO}_3$ nền lại có tính phản sắt từ điện môi?
Trong $\text{CaMnO}3$ nguyên chất, toàn bộ mangan tồn tại ở trạng thái hóa trị $\text{Mn}^{4+}$ ($3d^3: t{2g}^3 e_g^0$). Các orbital $e_g$ hoàn toàn trống, do đó tương tác giữa các ion $\text{Mn}^{4+}-\text{O}-\text{Mn}^{4+}$ qua trung gian oxy 180° là tương tác siêu trao đổi (SE) phản sắt từ theo quy tắc Goodenough. Vì không có điện tử linh động trên mức $e_g$ để thực hiện chuyển dời trao đổi kép, vật liệu thể hiện tính chất phản sắt từ và có điện trở suất rất cao (điện môi).
2. Sự pha tạp các nguyên tố hóa trị 3 (như $\text{Nd}^{3+}, \text{Pr}^{3+}$) vào vị trí $\text{Ca}^{2+}$ làm thay đổi tính chất điện từ như thế nào?
Khi thay thế cation hóa trị 3 ($\text{Ln}^{3+}$) vào vị trí $\text{Ca}^{2+}$, để đảm bảo tính trung hòa điện tích, một lượng ion $\text{Mn}^{4+}$ tương ứng bị khử thành $\text{Mn}^{3+}$ ($3d^4: t_{2g}^3 e_g^1$). Sự cùng tồn tại của $\text{Mn}^{3+}$ và $\text{Mn}^{4+}$ kích hoạt tương tác trao đổi kép (DE), cho phép điện tử $e_g$ nhảy giữa các ion mangan qua cầu oxy. Quá trình này tạo nên tương tác sắt từ và làm tăng mạnh độ dẫn điện (xuất hiện pha sắt từ kim loại ở nhiệt độ thấp).
3. Tích phân nhảy hiệu dụng trong mô hình trao đổi kép phụ thuộc vào yếu tố nào?
Theo mô hình Anderson - Hasegawa, trong giới hạn tương tác Hund vô cùng lớn ($J_H \to \infty$), tích phân nhảy hiệu dụng của điện tử $e_g$ giữa hai nút mạng $i$ và $j$ tuân theo công thức $t_{ij} = t_0 \cos(\theta_{ij}/2)$, trong đó $\theta_{ij}$ là góc định hướng giữa hai spin định xứ $t_{2g}$ tại hai nút đó. Khi hai spin song song ($\theta_{ij} = 0$), biên độ nhảy đạt cực đại $t_0$; khi hai spin đối song ($\theta_{ij} = \pi$), biên độ nhảy triệt tiêu.
4. Ruthenium ($\text{Ru}$) đóng vai trò gì khi được pha tạp vào vị trí mangan trong hệ $\text{Ca-Pr-Mn-O}$?
Ion ruthenium thay thế vào vị trí của mangan làm thay đổi tương tác từ cục bộ, tạo ra cầu tương tác $\text{Ru-O-Mn}$ có khả năng dẫn điện mạnh hơn. Sự có mặt của Ru làm phá vỡ trạng thái trật tự điện tích (CO) vốn định xứ hóa các điện tử, chuyển hệ vật liệu sang trạng thái sắt từ kim loại và hình thành các cụm dẫn điện thẩm thấu theo mô hình percolation.
Kết luận
Luận án đã nghiên cứu một cách có hệ thống công nghệ chế tạo, cấu trúc tinh thể, tính chất từ và hiệu ứng nhiệt điện của các hệ vật liệu perovskite manganite nền $\text{CaMnO}_3$ pha tạp các nguyên tố $\text{Fe}, \text{Nd}$ tại vị trí $A$ và $\text{Ru}$ tại vị trí $B$. Bằng sự kết hợp giữa các phương pháp thực nghiệm hiện đại (nhiễu xạ tia X, kính hiển vi điện tử quét, từ kế mẫu rung, đo hệ số Seebeck) và các mô hình lý thuyết vật lý chất rắn (trao đổi kép DE, nhảy biến thiên VRH, polaron bán kính nhỏ và lý thuyết thẩm thấu fractal), tác giả đã làm rõ cơ chế tương tác vi mô điều khiển tính chất dẫn điện và chuyển pha từ - nhiệt điện. Công trình cung cấp các số liệu thực nghiệm và luận điểm khoa học có giá trị tham khảo cho lĩnh vực nghiên cứu vật liệu nhiệt điện oxit hoạt động ở môi trường nhiệt độ cao.
