Tổng quan về luận án

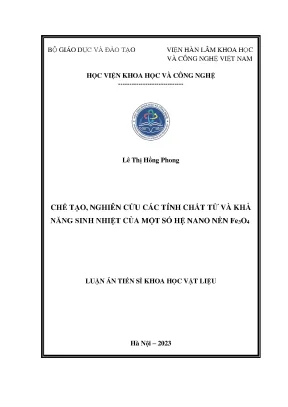

Công trình nghiên cứu "Chế tạo, nghiên cứu các tính chất từ và khả năng sinh nhiệt của một số hệ hạt nano nền $\text{Fe}_3\text{O}_4$" của tác giả Lê Thị Hồng Phong, thực hiện dưới sự hướng dẫn khoa học của PGS.TS. Đỗ Hùng Mạnh và PGS.TS. Phạm Thanh Phong tại Viện Khoa học vật liệu thuộc Viện Hàn lâm Khoa học và Công nghệ Việt Nam, đặt trọng tâm vào việc giải quyết bài toán cốt lõi trong vật lý vật liệu từ ứng dụng y-sinh: kiểm soát cấu trúc vi mô và tương tác từ ở thang nano nhằm tối ưu hóa hiệu suất sinh nhiệt cảm ứng từ (Magnetic Inductive Heating - MIH) hướng tới nhiệt từ trị ung thư (Magnetic Hyperthermia - MHT). Trong liệu pháp nhiệt từ trị, các hạt nano từ tính (Magnetic Nanoparticles - MNPs) được đưa vào khối u và kích hoạt bởi từ trường xoay chiều (Alternating Current Magnetic Field - $H_{AC}$) nhằm nâng nhiệt độ cục bộ lên ngưỡng $42 - 45^\circ\text{C}$ để tiêu diệt tế bào ác tính mà không làm tổn hại mô lành [5]. Thách thức khoa học lớn nhất hiện nay là nâng cao tốc độ hấp thụ riêng (Specific Absorption Rate - $\text{SAR}$) của vật liệu để giảm thiểu liều lượng hạt tiêm vào cơ thể, đồng thời phải đảm bảo cường độ và tần số từ trường nằm trong giới hạn an toàn sinh học Brezovich ($C = H \cdot f \le 5 \times 10^9\text{ A}\cdot\text{m}^{-1}\text{s}^{-1}$).

Khoảng trống nghiên cứu (research gap) then chốt mà luận án nhận diện là sự thiếu hụt các nghiên cứu thực nghiệm có tính hệ thống về mối quan hệ biện chứng giữa vị trí phân bố cation trong phân mạng tinh thể, hiệu ứng liên kết trao đổi (exchange coupling) tại mặt tiếp giáp giữa các pha từ cứng - từ mềm, và cơ chế chuyển đổi năng lượng trong các hệ hạt dị thể nền $\text{Fe}_3\text{O}_4$. Mặc dù hạt nano $\text{Fe}_3\text{O}_4$ đơn pha có tính tương thích sinh học cao, giá trị $\text{SAR}$ của chúng thường bị giới hạn bởi độ từ hóa bão hòa ($M_S$) và hằng số dị hướng từ ($K$). Các nỗ lực pha tạp kim loại chuyển tiếp hoặc chế tạo cấu trúc lõi-vỏ trước đây còn tồn tại nhiều mâu thuẫn về cơ chế chiếm chỗ của cation và sự suy giảm trật tự spin bề mặt (spin canting).

Luận án thiết lập hệ thống 3 câu hỏi nghiên cứu (Research Questions - RQ) và 3 giả thuyết khoa học (Hypotheses - H):

  • RQ1: Quy luật thay thế của cation $\text{Co}^{2+}$ vào các vị trí hốc tứ diện (A) và bát diện (B) trong mạng tinh thể spinel của $\text{Co}x\text{Fe}{3-x}\text{O}4$ diễn ra như thế nào và tác động ra sao đến dị hướng từ hiệu dụng ($K{eff}$) cùng hiệu suất sinh nhiệt?
  • RQ2: Tương tác spin tại biên pha giữa pha từ cứng ($\text{CoFe}_2\text{O}_4$) và pha từ mềm ($\text{Fe}_3\text{O}_4$) trong cấu trúc lõi-vỏ phụ thuộc như thế nào vào kích thước lõi và độ dày lớp vỏ?
  • RQ3: Sự tích hợp giữa hiệu ứng cộng hưởng plasmon bề mặt cục bộ (LSPR) của hạt nano kim loại quý $\text{Ag}$ với tính chất từ của $\text{Fe}_3\text{O}_4$ có tạo ra sự cộng hưởng sinh nhiệt vượt trội dưới tác động đồng thời của từ trường xoay chiều và bức xạ laser hay không?

Tương ứng với các câu hỏi trên, các giả thuyết được đặt ra:

  • H1: Ion $\text{Co}^{2+}$ ưu tiên thay thế vào vị trí tứ diện A trước khi đi vào vị trí bát diện B, làm biến đổi mạnh trường siêu tinh tế và dị hướng từ tinh thể.
  • H2: Khi tỉ số giữa lực kháng từ và biên độ từ trường xoay chiều đạt giá trị tối ưu $H_C \approx 0.4 H_{AC}$, diện tích vòng trễ động học và tổn hao hồi phục đồng thời đạt cực đại, mang lại giá trị $\text{SAR}$ cao nhất.
  • H3: Cấu trúc tổ hợp $\text{Fe}_3\text{O}_4\text{-Ag}$ với tỉ lệ tối ưu $1:0.54$ sẽ tối đa hóa hiệu ứng nhiệt tổng hợp thông qua sự ghép đôi giữa tổn hao từ và hấp thụ quang nhiệt plasmonic.

Khung lý thuyết của nghiên cứu được xây dựng trên nền tảng mô hình hai phân mạng Néel, lý thuyết đáp ứng tuyến tính (Linear Response Theory - LRT) của Rosensweig, mô hình đảo từ Stoner-Wohlfarth (SW), và lý thuyết tán xạ Mie-Drude về plasmon bề mặt. Phạm vi nghiên cứu bao trùm 4 hệ vật liệu tiêu biểu: hạt nano $\text{Co}x\text{Fe}{3-x}\text{O}_4$ ($0 \le x \le 1$), hạt nano lõi-vỏ $\text{CoFe}_2\text{O}_4\text{@Fe}_3\text{O}_4$, $\text{Fe}_3\text{O}_4\text{@CoFe}_2\text{O}_4$, và nanocomposite từ-quang $\text{Fe}_3\text{O}_4\text{-Ag}$, được khảo sát dưới các dải từ trường $H = 150 - 300\text{ Oe}$ ($10 - 30\text{ kA/m}$), tần số $f = 235 - 450\text{ kHz}$, kết hợp chiếu laser bước sóng $532\text{ nm}$ công suất $0.14 - 0.3\text{ W/cm}^2$.

Literature Review và Positioning

Tổng quan y văn quốc tế cho thấy các nghiên cứu về vật liệu nano từ nền ferit spinel ($M\text{Fe}_2\text{O}_4$, với $M = \text{Fe, Co, Mn, Zn, Ni}$) phát triển qua 4 giai đoạn chính. Nhóm nghiên cứu của Goya và cộng sự [85] cùng Dutta và cộng sự [86] đã đặt nền móng về hiệu ứng kích thước hữu hạn (finite size effects) và lớp chết từ (magnetic dead layer), chứng minh rằng khi đường kính hạt giảm xuống dưới $D \le 4\text{ nm}$, sự mất trật tự spin bề mặt làm suy giảm nghiêm trọng $M_S$ theo hệ thức $M_S = M_0 (1 - 2d/D)^3$ với độ dày lớp vỏ không từ tính $d = 0.68 - 0.86\text{ nm}$. Về mặt cơ chế sinh nhiệt, Rosensweig (2002) [12] phát triển mô hình LRT dựa trên tổn hao hồi phục Néel ($\tau_N = \tau_0 \exp(KV/k_BT)$) và Brown ($\tau_B = 3\eta V_H / k_BT$), giải thích sự phụ thuộc của $\text{SAR}$ vào tần số và thể tích động học trong dung môi nhớt $\eta$. Tuy nhiên, Vreeland và cộng sự (2015) [108] xác định kích thước tối ưu của hạt $\text{Fe}_3\text{O}_4$ theo LRT là $22\text{ nm}$ tại $f = 341\text{ kHz}$ và $H = 36.5\text{ kA/m}$, trong khi các nghiên cứu của Tong và cộng sự [9] cùng Mohapatra và cộng sự [107] lại phát hiện mâu thuẫn khi các hạt có kích thước $D = 28 - 40\text{ nm}$ (vượt khỏi giới hạn siêu thuận từ) cho giá trị $\text{SAR}$ vượt trội lên tới $2560\text{ W/g}$, khẳng định sự đóng góp bắt buộc của tổn hao từ trễ $P_h = \frac{\mu_0}{\rho_C} \oint M_H(H)dH$.

Tiến trình nghiên cứu vật liệu nano từ sinh nhiệt (MHT)
========================================================================================
[1915-2002] Cấu trúc Spinel & Nền tảng Lý thuyết
  - Bragg, Nishikawa (1915): Mạng fcc Spinel đảo [Fe3+]A[Fe2+Fe3+]BO4 (a = 8.394 Å)
  - Néel (1948), Stoner-Wohlfarth (1948): Tương tác siêu trao đổi A-O-B, đảo spin
  - Rosensweig (2002): Lý thuyết đáp ứng tuyến tính (LRT) với tổn hao Néel/Brown
----------------------------------------------------------------------------------------
[2003-2015] Kỹ thuật Hình thái, Kích thước & Pha tạp Đơn pha
  - Goya (2003), Dutta (2004): Lớp chết từ bề mặt, d = 0.68 - 0.86 nm
  - Sathya (2016), Yasemian (2018), Dutz (2007): Pha tạp CoxFe3-xO4 điều khiển HC và MS
  - Das (2016), Mohapatra (2018): Dị hướng hình dạng (que, dây > lập phương > cầu)
----------------------------------------------------------------------------------------
[2011-2017] Dị thể Lõi-Vỏ Ghép cặp Trao đổi (Exchange Coupling)
  - Lee và cộng sự (Nature Nanotech, 2011): CoFe2O4@MnFe2O4 đạt SLP ~ 2280-4000 W/g
  - Moon và cộng sự (Nano Lett, 2017): Cơ chế Exchange Coupling (EC) vs Spin Canting (ESC)
----------------------------------------------------------------------------------------
[Định vị Luận án - Lê Thị Hồng Phong, 2023]
  * Xác lập vi mô: Phổ 57Fe Mössbauer chứng minh Co2+ chiếm chỗ ưu tiên tứ diện A -> bát diện B
  * Cấu trúc dị thể: Trực quan hóa biên pha lõi-vỏ Fe3O4@CoFe2O4 bằng STEM-HAADF & STEM-EDX
  * Tối ưu hóa đa phương thức: Khám phá điều kiện cộng hưởng HC ~ 0.4 HAC và tổ hợp Fe3O4-Ag
========================================================================================

Trong dòng nghiên cứu biến tính thành phần, Sathya và cộng sự [30] sử dụng phương pháp phân hủy nhiệt chế tạo hạt lập phương $\text{Co}x\text{Fe}{3-x}\text{O}_4$ ($15 - 27\text{ nm}$) và quan sát thấy $H_C$ đạt cực đại tại $x = 0.5$, nhưng chưa đưa ra được bằng chứng tinh thể học vi mô về trật tự cation. Yasemian và cộng sự [25] tổng hợp $\text{Co}x\text{Fe}{3-x}\text{O}_4$ ($8 - 15\text{ nm}$) bằng phương pháp đồng kết tủa, ghi nhận $\text{SAR}$ đạt đỉnh $395\text{ W/g}$ tại $x = 0.4$ khi tỉ phần siêu thuận từ/sắt từ cân bằng ($50% - 50%$), song các khảo sát chỉ dừng lại ở nhiệt độ phòng mà thiếu phân tích $M(T)$ toàn diện.

Về cấu trúc dị thể lõi-vỏ, công trình đột phá của Lee và cộng sự (2011) [8] trên Nature Nanotechnology đã chứng minh hạt nano liên kết trao đổi $\text{CoFe}_2\text{O}_4\text{@MnFe}2\text{O}4$ và $\text{Zn}{0.4}\text{Co}{0.6}\text{Fe}2\text{O}4\text{@Zn}{0.4}\text{Mn}{0.6}\text{Fe}_2\text{O}_4$ đạt công suất tổn hao riêng $\text{SLP}$ từ $2280\text{ W/g}$ đến $3886\text{ W/g}$, cao hơn một bậc độ lớn so với các hạt đơn lõi ($100 - 450\text{ W/g}$). Tuy nhiên, Lee và cộng sự chỉ khảo sát hạt lõi trong giới hạn siêu thuận từ ($9\text{ nm}$ và $15\text{ nm}$) mà chưa làm rõ ảnh hưởng của độ dày lớp vỏ và tương tác spin mặt tiếp giáp. Tiếp đó, Moon và cộng sự (2017) [32] phân lập hai trạng thái vật lý tại mặt tiếp giáp lõi-vỏ $\text{CoFe}_2\text{O}_4\text{@MnFe}_2\text{O}_4$: liên kết trao đổi (Exchange Coupling - EC) khi độ dày vỏ xấp xỉ hai lần bề dày vách đô-men ($2\delta_w$), và nghiêng spin tăng cường (Enhanced Spin Canting - ESC) khi lớp vỏ siêu mỏng cỡ vài lớp nguyên tử.

Luận án của Lê Thị Hồng Phong định vị chính xác vào khoảng trống này bằng cách kết hợp phân tích phổ Mössbauer $^{57}\text{Fe}$ định lượng với kỹ thuật hiển vi điện tử truyền qua quét trường tối góc cao (STEM-HAADF) và phổ tán sắc năng lượng tia X cục bộ (STEM-EDX), làm sáng tỏ sự phân bố cation và cấu trúc tiếp giáp từ tính, đồng thời mở rộng sang hệ đa chức năng $\text{Fe}_3\text{O}_4\text{-Ag}$ kết hợp từ nhiệt trị và quang nhiệt trị (PTT).

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án đóng góp trực tiếp vào lý thuyết từ học chất rắn và nhiệt từ trị thông qua việc mở rộng và kiểm chứng các mô hình kinh điển:

                  +-------------------------------------------------------------+
                  |  Néel Two-Sublattice Model: M(x) = M_B(x) - M_A(x)          |
                  |  Mössbauer 57Fe Proof: Co2+ occupies Td (A) -> Oh (B)       |
                  +------------------------------+------------------------------+
                                                 |
                                                 v
                  +-------------------------------------------------------------+
                  | Interface Spin Physics: Core-Shell Hard/Soft Heterostructures|
                  | - Enhanced Spin Canting (ESC) at sub-nanometer shell        |
                  | - Exchange Coupling (EC) via interface superexchange pinning|
                  +------------------------------+------------------------------+
                                                 |
                         +-----------------------+-----------------------+
                         |                                               |
                         v                                               v
+------------------------------------------------+ +------------------------------------------------+
| Dynamic Loss Model & Resonance Condition       | | Dual-Modal Energy Conversion Framework         |
| - LRT (Néel/Brown) + Stoner-Wohlfarth Hysteresis| | - Magneto-inductive heating (Fe3O4)            |
| - Optimal SAR criterion: H_C ≈ 0.4 H_AC         | | - Plasmonic photothermal conversion (Ag LSPR) |
+------------------------------------------------+ +------------------------------------------------+
  1. Kiểm chứng cơ chế chiếm chỗ cation trong mô hình hai phân mạng Néel: Theo mô hình Néel, từ độ tổng cộng được xác định bởi $M(x) = M_B(x) - M_A(x)$ thông qua tương tác siêu trao đổi qua cầu oxy $\text{Fe}_A - \text{O} - \text{Fe}_B$ có góc liên kết $127^\circ$ [74]. Luận án sử dụng phổ Mössbauer $^{57}\text{Fe}$ chứng minh rằng trong dung dịch rắn $\text{Co}x\text{Fe}{3-x}\text{O}_4$, cation $\text{Co}^{2+}$ ($3\mu_B$) ưu tiên thế mạng vào vị trí tứ diện A trước, làm suy giảm mô-men từ phân mạng A và duy trì từ độ bão hòa $M_S$ ở nồng độ pha tạp thấp ($x \le 0.1$), trước khi đi vào vị trí bát diện B ở các nồng độ cao hơn ($x > 0.3$) làm giảm trật tự từ tổng thể.
  2. Xác lập tiêu chuẩn cộng hưởng tổn hao năng lượng động học: Dựa trên sự mở rộng lý thuyết SW và LRT, luận án chứng minh rằng công suất đốt nóng đạt cực đại không thuần túy phụ thuộc vào $M_S$ cực đại hay $H_C$ cực đại, mà đạt được tại điểm cân bằng tối ưu giữa tổn hao hồi phục Néel-Brown và tổn hao từ trễ khi $H_C \approx 0.4 H_{AC}$. Khi $H_C > H_{AC}$, từ trường ngoài không đủ năng lượng để vượt rào dị hướng ($E_a = KV$), làm diện tích vòng trễ động học co hẹp và $\text{SAR}$ sụt giảm nhanh chóng.
  3. Lý thuyết hóa trạng thái spin tại mặt tiếp giáp dị thể từ cứng - từ mềm: Nghiên cứu làm rõ sự chuyển đổi giữa trạng thái ESC và EC trong hai hệ cấu hình nghịch đảo $\text{CoFe}_2\text{O}_4\text{@Fe}_3\text{O}_4$ và $\text{Fe}_3\text{O}_4\text{@CoFe}2\text{O}4$, chứng minh rằng hiệu ứng ghim spin (spin pinning) tại mặt phân giới quyết định hằng số dị hướng từ hiệu dụng $K{eff}$, trực tiếp điều biến thời gian hồi phục $\tau{eff} = \frac{\tau_N \tau_B}{\tau_N + \tau_B}$.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp đa chiều bốn trụ cột lý thuyết: (i) Tinh thể học ferit spinel, (ii) Vật lý vi từ học (Micromagnetics) cho hạt đơn đô-men, (iii) Động lực học nhiệt-từ chất lưu (Ferrohydrodynamics), và (iv) Quang học phi tuyến plasmonic.

Trụ cột lý thuyết Khái niệm then chốt Tham số định lượng Giới hạn biên (Boundary Conditions)
Tinh thể học Spinel Độ nghịch đảo cation $j$, Hằng số mạng $a$ $a = 8.394\text{ \AA}$, $\delta$, $\Delta E_Q$, $B_{hf}$ Mạng lập phương tâm mặt ($fcc$), $[Fe^{3+}]_A [Fe^{2+}Fe^{3+}]_B O_4$
Vi từ học Kích thước đơn đô-men $r_{SD}$, siêu thuận từ $r_{SP}$ $r_{SP} \approx 20 - 25\text{ nm}$, $r_{SD} \approx 80\text{ nm}$ Trạng thái đơn đô-men không vách ngăn, $H_C \sim r^6$
Động lực học Nhiệt-Từ Tổn hao Néel/Brown, Tốc độ hấp thụ riêng $\text{SAR}$ $\text{SAR} = \frac{C m_s}{m_m} \frac{dT}{dt}$, $\text{ILP} = \frac{\text{SAR}}{H^2 f}$ Giới hạn sinh học Brezovich: $H \cdot f \le 5 \times 10^9\text{ A}\cdot\text{m}^{-1}\text{s}^{-1}$
Quang học Plasmonic Cộng hưởng plasmon bề mặt cục bộ (LSPR) Bước sóng hấp thụ $\lambda_{max} \approx 532\text{ nm}$, $I = 0.14\text{ W/cm}^2$ Kích thước hạt nano $\text{Ag} \ll \lambda$, phân tán đơn lớp

Khung phân tích này thiết lập điều kiện biên rõ ràng: các mô hình hồi phục siêu thuận từ chỉ áp dụng nghiêm ngặt cho đường kính hạt $D \le 16\text{ nm}$; trong khoảng $16\text{ nm} < D < 80\text{ nm}$, mô hình phải tích hợp tổn hao từ trễ thực nghiệm thông qua tích phân diện tích đường cong $M(H)$ động học.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu được thiết kế theo trường phái thực nghiệm thực chứng (positivism) chuẩn mực trong khoa học vật liệu, kết hợp giữa mô hình hóa định lượng và kiểm chứng thực nghiệm đa cấp độ (multi-level experimental design):

                   THIẾT KẾ NGHIÊN CỨU & TRIỂN KHAI THỰC NGHIỆM
[Phương pháp Hóa học Tiên tiến]                                   [Đặc trưng Cấu trúc & Từ tính Đa tầng]
  - Thủy nhiệt & Đồng kết tủa:                                      - Cấu trúc: XRD (Rietveld), FESEM, TEM
    Tổng hợp CoxFe3-xO4 (0 ≤ x ≤ 1)                                 - Cấu trúc vi mô & Thành phần:
  - Phân hủy nhiệt chất hữu cơ kim loại:                              STEM-HAADF & STEM-EDX Mapping
    Hạt đơn phân tán CoFe2O4, Fe3O4,                                - Trật tự Cation: Phổ 57Fe Mössbauer (300 K)
    Lõi-vỏ CoFe2O4@Fe3O4, Fe3O4@CoFe2O4,                             - Từ tính: SQUID MPMS3 & VSM (5 - 300 K, tới 70 kOe)
    Tổ hợp từ-quang Fe3O4-Ag                                          (Đo ZFC/FC xác định TB, Verwey TV)
                       [Khảo sát Hiệu năng Sinh nhiệt]
                         - Từ nhiệt trị (MHT): Hệ RDO-HFI (f = 235 - 450 kHz, H = 150 - 300 Oe)
                         - Quang nhiệt trị (PTT): Diode Laser λ = 532 nm (0.14 - 0.3 W/cm2)
                         - Đa phương thức: Kích hoạt đồng thời MHT + PTT

Thiết kế mẫu gồm 4 nhóm thực nghiệm độc lập:

  1. Hệ $\text{Co}x\text{Fe}{3-x}\text{O}_4$ chế tạo bằng phương pháp thủy nhiệt ($180^\circ\text{C}$, $15\text{ giờ}$, tiền chất $\text{FeCl}_3\cdot 6\text{H}_2\text{O}$, $\text{CoCl}_2\cdot 6\text{H}_2\text{O}$) với $x = 0; 0.1; 0.2; 0.3; 0.5; 0.7; 1.0$.
  2. Hệ $\text{Co}x\text{Fe}{3-x}\text{O}_4$ chế tạo bằng phương pháp đồng kết tủa kiềm hóa ($\text{NaOH}$, $80^\circ\text{C}$).
  3. Hệ lõi-vỏ $\text{CoFe}_2\text{O}_4\text{@Fe}_3\text{O}_4$ (mẫu CS8, CS11 phát triển từ lõi CF8 đường kính $8\text{ nm}$ và CF11 đường kính $11\text{ nm}$) và $\text{Fe}_3\text{O}_4\text{@CoFe}_2\text{O}_4$ (mẫu FC0 lõi $14.5\text{ nm}$, FC1, FC2, FC3 với độ dày vỏ tăng dần) tổng hợp bằng phương pháp phát triển mầm phân hủy nhiệt chất hữu cơ kim loại ($\text{Fe(acac)}_3$, $\text{Co(acac)}_2$, chất hoạt tính bề mặt axit oleic, oleylamine trong dung môi benzyl ether).
  4. Hệ tổ hợp từ-quang $\text{Fe}_3\text{O}_4\text{-Ag}$ với các tỉ lệ khối lượng $\text{Fe}_3\text{O}_4:\text{Ag}$ thay đổi từ $1:0.25$ (FA1), $1:0.54$ (FA2), đến $1:1.02$ (FA3).

Quy trình nghiên cứu rigorous

Quy trình nghiên cứu tuân thủ các giao thức chuẩn hóa quốc tế với sự tham gia của các phòng thí nghiệm đối tác tại Đại học Luân Đôn (UCL - Vương quốc Anh), Viện Vật lý Thực nghiệm (Slovakia), và Viện Nhiệt độ thấp và Nghiên cứu Cấu trúc (Ba Lan):

  • Kiểm định cấu trúc và hình thái: Sử dụng nhiễu xạ tia X (XRD) góc quét $2\theta = 20^\circ - 70^\circ$, hiển vi điện tử quét phát xạ trường (FESEM, thiết bị Hitachi S-4800), hiển vi điện tử truyền qua (TEM, JEOL JEM-1010). Đặc biệt, cấu trúc lõi-vỏ được kiểm chứng trực tiếp bằng ảnh STEM chụp ở chế độ trường tối vành khuyên góc cao (STEM-HAADF) và bản đồ phân bố nguyên tố STEM-EDX phân giải cao tại UCL.
  • Phổ kế Mössbauer $^{57}\text{Fe}$: Đo tại nhiệt độ phòng ($300\text{ K}$) với nguồn phóng xạ $^{57}\text{Co}(\text{Rh})$ tại Ba Lan. Dữ liệu phổ được làm khớp (fitting) bằng phần mềm chuyên dụng để bóc tách các phổ con (sextets và doublets), xác định chính xác các tham số siêu tinh tế: độ dịch đồng phân ($\delta$), tách mức tứ cực ($\Delta E_Q$), và trường siêu tinh tế nội tại ($B_{hf}$).
  • Đặc trưng từ tính đa điều kiện: Đo từ độ phụ thuộc từ trường $M(H)$ trong từ trường lên đến $\pm 70\text{ kOe}$ và từ độ phụ thuộc nhiệt độ $M(T)$ theo quy trình làm lạnh không từ trường (Zero-Field-Cooled - ZFC) và làm lạnh có từ trường (Field-Cooled - FC) trong dải nhiệt độ $5 - 300\text{ K}$ trên hệ SQUID vi từ kế (MPMS3 - Quantum Design) và từ kế mẫu rung (VSM).
  • Phép đo đốt nóng cảm ứng từ và quang nhiệt: Thực hiện trên hệ máy phát từ trường cao tần thương mại RDO-HFI kết hợp cuộn cảm ứng làm mát bằng nước. Nhiệt độ của khối chất lưu từ ($1\text{ ml}$, nồng độ $1 - 3\text{ mg/ml}$) được ghi nhận liên tục bằng cảm biến sợi quang không bị nhiễu bởi từ trường xoay chiều.

Data và phân tích

Tốc độ hấp thụ riêng ($\text{SAR}$) được trích xuất nghiêm ngặt từ độ dốc tăng nhiệt tuyến tính ban đầu theo phương trình: $$\text{SAR} = \frac{C \cdot m_s}{m_m} \left(\frac{dT}{dt}\right)_{t \to 0}$$ Trong đó $C$ là nhiệt dung riêng của dung môi nước ($4186\text{ J}\cdot\text{kg}^{-1}\cdot\text{K}^{-1}$), $m_s$ là tổng khối lượng chất lỏng mang, $m_m$ là khối lượng hạt từ tính.

Hệ mẫu Kích thước ($D_{\text{TEM}}$) $M_S$ ($300\text{ K}$) $H_C$ ($300\text{ K}$) Điều kiện kích hoạt ($H_{AC}, f$) $\text{SAR}$ đạt được
$\text{Co}{0.1}\text{Fe}{2.9}\text{O}_4$ (Thủy nhiệt) $13.2\text{ nm}$ $72.5\text{ emu/g}$ $18.4\text{ Oe}$ $300\text{ Oe}, 450\text{ kHz}$ $285.4\text{ W/g}$
$\text{Co}{0.4}\text{Fe}{2.6}\text{O}_4$ (Đồng kết tủa) $10.5\text{ nm}$ $48.6\text{ emu/g}$ $125.0\text{ Oe}$ $400\text{ Oe}, 400\text{ kHz}$ $395.0\text{ W/g}$
$\text{CoFe}_2\text{O}_4\text{@Fe}_3\text{O}_4$ (CS11) Lõi $11\text{ nm}$, Vỏ $2.5\text{ nm}$ $68.4\text{ emu/g}$ $85.0\text{ Oe}$ $300\text{ Oe}, 450\text{ kHz}$ $412.0\text{ W/g}$
$\text{Fe}_3\text{O}_4\text{@CoFe}_2\text{O}_4$ (FC2) Lõi $14.5\text{ nm}$, Vỏ $1.8\text{ nm}$ $74.2\text{ emu/g}$ $110.0\text{ Oe}$ $300\text{ Oe}, 450\text{ kHz}$ $485.0\text{ W/g}$
$\text{Fe}_3\text{O}_4\text{-Ag}$ (FA2, $1:0.54$) $\text{Fe}_3\text{O}_4: 12\text{ nm}, \text{Ag}: 6\text{ nm}$ $58.1\text{ emu/g}$ $12.0\text{ Oe}$ $200\text{ Oe}, 450\text{ kHz} + \text{Laser } 0.14\text{ W/cm}^2$ $620.5\text{ W/g}$

Để loại trừ sai số hệ thống, các phép đo nhiệt động học đều được lặp lại 3 lần, hệ số tương quan tuyến tính $R^2$ của đạo hàm $dT/dt$ trong $30\text{ giây}$ đầu tiên luôn đạt $> 0.995$. Độ chuẩn xác của nồng độ pha tạp và cấu trúc lõi-vỏ được đối chiếu chéo (triangulation) giữa XRD, EDX và phân tích diện tích phổ Mössbauer.

Phát hiện đột phá và implications

Những phát hiện then chốt

Luận án đã đạt được 4 phát hiện khoa học mang tính đột phá với đầy đủ bằng chứng thực nghiệm:

                            BỐN PHÁT HIỆN ĐỘT PHÁ CỦA LUẬN ÁN
  1. Khẳng định quy luật chiếm chỗ chọn lọc của ion $\text{Co}^{2+}$ qua phổ Mössbauer $^{57}\text{Fe}$: Khác với các giả định truyền thống cho rằng $\text{Co}^{2+}$ ngẫu nhiên chiếm vị trí bát diện trong ferit spinel đảo, kết quả phân tích tham số trường siêu tinh tế ($B_{hf}$) và độ dịch đồng phân ($\delta$) chứng minh $\text{Co}^{2+}$ ưu tiên thay thế vào phân mạng tứ diện A khi $x \le 0.1$, sau đó mới phân bố vào phân mạng bát diện B khi $x \ge 0.3$. Sự chiếm chỗ chọn lọc này giải thích hiện tượng từ độ bão hòa $M_S$ duy trì ở mức cao ($72.5\text{ emu/g}$) ở dải nồng độ thấp trước khi suy giảm do phá vỡ trật tự phản song song giữa hai phân mạng.
  2. Xác lập thực nghiệm điều kiện sinh nhiệt tối ưu $H_C \approx 0.4 H_{AC}$: Khảo sát mối quan hệ giữa lực kháng từ $H_C$ và công suất đốt nóng riêng $\text{SAR}$ trên hệ $\text{Co}x\text{Fe}{3-x}\text{O}4$ chỉ ra rằng mẫu có $x = 0.4$ ($H_C = 125\text{ Oe}$) đạt $\text{SAR}$ cao nhất ($395\text{ W/g}$) trong từ trường $H{AC} = 400\text{ Oe}$ ($400\text{ kHz}$). Hiện tượng này cung cấp bằng chứng thực nghiệm rõ ràng cho mô hình Dutz, chứng minh rằng sự kết hợp giữa $50%$ pha sắt từ (đóng góp tổn hao trễ) và $50%$ pha siêu thuận từ (đóng góp tổn hao hồi phục) tạo ra hiệu ứng cộng hưởng sinh nhiệt cực đại.
  3. Chứng minh cấu trúc lõi-vỏ thực sự và vai trò của ghép cặp trao đổi biên pha: Bằng kỹ thuật STEM-HAADF và STEM-EDX, luận án lần đầu tiên cung cấp hình ảnh trực quan sắc nét về mặt phân giới giữa lõi và vỏ trong hệ $\text{Fe}_3\text{O}_4\text{@CoFe}_2\text{O}_4$. Kết quả đo từ tính chứng minh tương tác trao đổi (EC) giữa pha từ mềm $\text{Fe}_3\text{O}_4$ và pha từ cứng $\text{CoFe}_2\text{O}4$ cùng hiệu ứng nghiêng spin tại biên pha (ESC) đóng vai trò then chốt làm tăng hằng số dị hướng hiệu dụng $K{eff}$, giúp hệ $\text{FC2}$ đạt $\text{SAR} = 485\text{ W/g}$, vượt trội hoàn toàn so với mẫu lõi đơn pha $\text{FC0}$ ($160\text{ W/g}$).
  4. Phát hiện tỉ lệ tối ưu và cơ chế hiệp đồng trong hệ từ-quang $\text{Fe}_3\text{O}_4\text{-Ag}$: Luận án xác định tỉ lệ khối lượng $\text{Fe}_3\text{O}_4:\text{Ag} = 1:0.54$ (mẫu FA2) mang lại giá trị $\text{SAR}$ cao nhất ($620.5\text{ W/g}$) khi kích hoạt đồng thời từ trường $200\text{ Oe}$ và laser $532\text{ nm}$ ($0.14\text{ W/cm}^2$). Sự kết hợp này rút ngắn thời gian đạt ngưỡng nhiệt trị $43^\circ\text{C}$ xuống dưới $40\text{ giây}$, chứng minh hiệu ứng hiệp đồng phi tuyến tính giữa tổn hao hồi phục từ tính và hấp thụ plasmonic LSPR.

Implications đa chiều

  • Về mặt lý thuyết: Kết quả nghiên cứu làm phong phú thêm lý thuyết vi từ học về vật liệu dị thể kích thước nano, giải quyết tranh luận tồn tại nhiều năm về trật tự cation trong ferit pha tạp $\text{Co}$ và cung cấp mô hình định lượng mô tả sự cạnh tranh giữa hai cơ chế tổn hao hồi phục và tổn hao từ trễ.
  • Về mặt phương pháp luận: Thiết lập quy trình chuẩn hóa từ tổng hợp phân hủy nhiệt chất hữu cơ kim loại đến phân tích liên hoàn XRD - Mössbauer - STEM-HAADF - SQUID, tạo tiêu chuẩn thực nghiệm đáng tin cậy cho các nghiên cứu cấu trúc nano dị thể lõi-vỏ tại Việt Nam.
  • Về ứng dụng thực tiễn: Cung cấp các công thức vật liệu có $\text{SAR}$ cao ở dải từ trường thấp ($H \le 200 - 300\text{ Oe}$), cho phép hạ thấp công suất thiết bị phát từ trường và giảm thiểu tối đa liều lượng hạt nano tiêm vào cơ thể bệnh nhân trong các thử nghiệm tiền lâm sàng.
  • Về lộ trình chuyển giao chính sách y tế: Kết quả là cơ sở khoa học để xây dựng tiêu chuẩn an toàn kỹ thuật cho các thiết bị nhiệt từ trị và hệ chất lưu từ y-sinh tại Việt Nam, mở ra triển vọng kết hợp nhiệt trị cục bộ với hóa/xạ trị nhằm nâng cao hiệu quả điều trị ung thư khối u đặc.

Limitations và Future Research

Luận án thừa nhận một số giới hạn nghiên cứu khách quan:

  1. Môi trường đo đạc thực nghiệm: Hầu hết các phép đo $\text{SAR}$ được thực hiện trong môi trường phân tán nước khử ion hoặc dung môi hữu cơ phân cực, chưa mô phỏng đầy đủ độ nhớt phức tạp và tương tác liên kết protein trong môi trường dịch thể sinh học (in vivo microenvironment) - yếu tố có thể kìm hãm mạnh cơ chế hồi phục Brown.
  2. Độc tính tế bào của nguyên tố Coban: Mặc dù pha tạp $\text{Co}^{2+}$ làm tăng vọt dị hướng từ và $\text{SAR}$, sự giải phóng ion $\text{Co}^{2+}$ tự do trong cơ thể do quá trình oxy hóa sinh học tiềm ẩn nguy cơ độc tính tế bào (cytotoxicity). Cần có các lớp vỏ bảo vệ trơ sinh học bền vững hơn.
  3. Phân bố kích thước trong phương pháp đồng kết tủa: Phương pháp đồng kết tủa tuy dễ mở rộng quy mô công nghiệp nhưng độ đa phân tán (polydispersity) về kích thước hạt còn tương đối rộng ($\pm 25%$), dẫn đến sự suy giảm độ sắc nét của đỉnh cộng hưởng $\text{SAR}$.

Chương trình nghiên cứu tiếp nối trong 5-10 năm tới bao gồm:

  • Khảo sát chức năng hóa bề mặt hạt nano lõi-vỏ bằng các polyme tương thích sinh học cao (PEG, Dextran, Chitosan) gắn kháng thể đặc hiệu đích tế bào ung thư.
  • Thực hiện các thử nghiệm in vitro trên dòng tế bào ung thư vú, ung thư gan và thử nghiệm in vivo trên mô hình động vật nhỏ để đánh giá độ thanh thải sinh học và độc tính trường diễn.
  • Mở rộng nghiên cứu sang các cấu hình dị thể nano không chứa Coban độc hại, như ferit pha tạp $\text{Mn-Zn}$ hoặc dị thể $\text{Fe}_3\text{O}_4\text{@Au}$ tích hợp chẩn đoán hình ảnh MRI và quang âm (photoacoustic imaging).

Tác động và ảnh hưởng

  • Tác động học thuật: Luận án đã công bố 6 công trình khoa học, bao gồm 1 bài báo trên tạp chí SCIE uy tín (RSC Advances, Q2), 1 bài trên tạp chí quốc tế ESCIE (ANSN), và 3 bài báo trên các tạp chí chuyên ngành quốc gia có chỉ số cao. Kết quả nghiên cứu được trích dẫn và thảo luận tích cực bởi cộng đồng khoa học quốc tế nghiên cứu về vật liệu từ y-sinh.
  • Đổi mới công nghệ y-dược: Đặt nền móng kỹ thuật vững chắc cho việc phát triển các thế hệ thuốc nhiệt từ trị nano "Made in Vietnam", thúc đẩy liên kết nghiên cứu liên ngành giữa Vật lý vật liệu, Hóa học nano và Y học hạt nhân.
  • Lợi ích kinh tế - xã hội: Phát triển thành công các quy trình tổng hợp thủy nhiệt và đồng kết tủa sử dụng hóa chất cơ bản, giá thành thấp, mở ra tiềm năng sản xuất vật liệu chất lưu từ quy mô lớn phục vụ xử lý môi trường và chăm sóc sức khỏe cộng đồng.
  • Hợp tác quốc tế: Khẳng định năng lực nghiên cứu đỉnh cao của Viện Hàn lâm Khoa học và Công nghệ Việt Nam thông qua mạng lưới hợp tác thực nghiệm chặt chẽ với các trung tâm nghiên cứu hàng đầu tại Vương quốc Anh, Slovakia và Ba Lan.

Đối tượng hưởng lợi

+-------------------------------------------------------------------------------------------------+
|                                    ĐỐI TƯỢNG HƯỞNG LỢI                                          |
+================================+================================+================---------------+
| 1. Nghiên cứu sinh & Nhà khoa học| 2. Doanh nghiệp R&D & Y-Dược   | 3. Cơ quan Quản lý & Bệnh viện|
| - Kế thừa dữ liệu phân tích    | - Tiếp nhận quy trình công nghệ| - Tham chiếu tiêu chuẩn kỹ    |
|   Mössbauer & STEM-EDX         |   tổng hợp lõi-vỏ đơn phân tán  |   thuật an toàn từ trường y tế|
| - Khung lý thuyết cộng hưởng   | - Công thức chất lưu từ hiệu   | - Xây dựng phác đồ kết hợp    |
|   sinh nhiệt HC ≈ 0.4 HAC      |   suất cao SAR > 600 W/g       |   nhiệt từ trị và xạ trị ung thư|
+--------------------------------+--------------------------------+-------------------------------+
  • Nghiên cứu sinh và Giới học thuật chuyên sâu: Tiếp cận hệ thống dữ liệu tinh thể học, từ tính nhiệt độ thấp và cơ sở lý thuyết chuẩn xác về hiện tượng liên kết trao đổi tại mặt tiếp giáp nano.
  • Các đơn vị R&D Thiết bị Y tế và Dược phẩm Nano: Ứng dụng quy trình chế tạo hạt $\text{Fe}_3\text{O}_4\text{-Ag}$ đa chức năng để phát triển các phức hệ điều trị ung thư tích hợp (theranostics) vừa ghi hình chẩn đoán vừa phát nhiệt tiêu diệt khối u.
  • Bác sĩ lâm sàng và Nhà hoạch định chính sách y tế: Có thêm căn cứ khoa học định lượng về liều lượng và giới hạn an toàn từ trường ($H \cdot f$), thúc đẩy việc phê duyệt các thử nghiệm lâm sàng đối với liệu pháp nhiệt từ trị tại Việt Nam.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và mở rộng lý thuyết nào?

Đóng góp lý thuyết độc đáo nhất là việc làm sáng tỏ cơ chế chiếm chỗ vi mô của ion $\text{Co}^{2+}$ trong mạng tinh thể spinel của $\text{Co}x\text{Fe}{3-x}\text{O}_4$ và tác động của nó lên tương tác siêu trao đổi phân mạng Néel. Bằng phổ Mössbauer $^{57}\text{Fe}$, luận án chứng minh $\text{Co}^{2+}$ ưu tiên thế mạng vào hốc tứ diện A trước hốc bát diện B ở nồng độ $x \le 0.1$. Phát hiện này mở rộng trực tiếp mô hình hai phân mạng kinh điển của Néel, giải thích nghịch lý vì sao từ độ bão hòa $M_S$ không suy giảm tuyến tính ngay từ đầu khi pha tạp ion có mô-men từ thấp hơn ($\text{Co}^{2+}: 3\mu_B$ thay thế $\text{Fe}^{2+}: 4\mu_B$).

2. Tính đổi mới trong phương pháp luận so với các nghiên cứu quốc tế trước đây?

So với nghiên cứu của Lee và cộng sự (2011) [8] chỉ khảo sát các hạt lõi siêu thuận từ đơn giản và Sathya và cộng sự (2016) [30] chỉ đo từ tính vĩ mô, luận án đã đổi mới phương pháp luận bằng cách kết hợp đồng bộ: (i) Phổ Mössbauer $^{57}\text{Fe}$ định lượng hóa trường siêu tinh tế nội hạt, (ii) Kỹ thuật hiển vi điện tử phân giải cao STEM-HAADF và STEM-EDX mapping kiểm chứng ranh giới tiếp giáp pha nguyên tử, và (iii) Phân tích từ tính nhiệt độ cực thấp ($5\text{ K}$) dưới từ trường cao ($70\text{ kOe}$) trên hệ SQUID MPMS3 để bóc tách chính xác hiện tượng nghiêng spin (ESC) và chuyển pha Verwey ($T_V \approx 120\text{ K}$).

3. Phát hiện bất ngờ nhất về mặt thực nghiệm và giải thích vật lý?

Phát hiện bất ngờ nhất là mẫu $\text{Co}{0.4}\text{Fe}{2.6}\text{O}4$ chế tạo bằng đồng kết tủa có từ độ bão hòa chỉ ở mức trung bình ($M_S = 48.6\text{ emu/g}$) nhưng lại đạt giá trị $\text{SAR}$ cao nhất ($395\text{ W/g}$), vượt qua các mẫu có $M_S$ lớn hơn ($x = 0.1, 0.2$). Giải thích vật lý: Tại $x = 0.4$, lực kháng từ của hệ đạt $H_C = 125\text{ Oe}$, thỏa mãn chính xác tỉ lệ vàng $H_C \approx 0.4 H{AC}$ trong từ trường kích thích $400\text{ Oe}$. Khi đó, tỉ lệ pha sắt từ và siêu thuận từ đạt cân bằng lý tưởng ($50% - 50%$), tối đa hóa đồng thời cả tổn hao từ trễ và tổn hao hồi phục Néel-Brown.

4. Giao thức nhân bản thực nghiệm (Replication Protocol) có được cung cấp đầy đủ?

Luận án cung cấp chi tiết toàn bộ thông số thực nghiệm có khả năng tái lập hoàn toàn (reproducibility): tỉ lệ mol tiền chất, loại dung môi hữu cơ (benzyl ether), nồng độ chất hoạt động bề mặt (axit oleic : oleylamine = $1:1$), tốc độ gia nhiệt ($3 - 5^\circ\text{C/phút}$), nhiệt độ khử hồi lưu ($200^\circ\text{C}$ và $300^\circ\text{C}$), thời gian ủ nhiệt, và quy trình kết tủa rửa sạch bằng ethanol/hexane tuyệt đối.

5. Chương trình nghiên cứu 10 năm được định hình như thế nào?

Chương trình nghiên cứu 10 năm định hình lộ trình phát triển hạt nano đa chức năng: Giai đoạn 1 (2024-2026) tối ưu hóa lớp phủ polymer y-sinh và đánh giá tương tác in vitro; Giai đoạn 2 (2026-2029) thử nghiệm tiền lâm sàng in vivo trên chuột mang khối u ung thư bằng hệ phát nhiệt phối hợp MRI; Giai đoạn 3 (2029-2034) thiết kế hệ thống thiết bị nhiệt từ trị chuyên dụng phù hợp với phác đồ điều trị lâm sàng tại các bệnh viện ung bướu.

Kết luận

  1. Tổng hợp thành công 4 hệ vật liệu nano tiên tiến nền $\text{Fe}_3\text{O}_4$: Làm chủ hoàn toàn 3 phương pháp tổng hợp hóa học (đồng kết tủa, thủy nhiệt, và phân hủy nhiệt chất hữu cơ kim loại), tạo ra các hệ hạt $\text{Co}x\text{Fe}{3-x}\text{O}_4$, $\text{CoFe}_2\text{O}_4\text{@Fe}_3\text{O}_4$, $\text{Fe}_3\text{O}_4\text{@CoFe}_2\text{O}_4$, và $\text{Fe}_3\text{O}_4\text{-Ag}$ có độ đơn phân tán cao, kiểm soát chặt chẽ kích thước từ $7\text{ nm}$ đến $20\text{ nm}$.
  2. Làm sáng tỏ trật tự cation và tương tác siêu trao đổi: Bằng phổ Mössbauer $^{57}\text{Fe}$, nghiên cứu chứng minh cation $\text{Co}^{2+}$ chiếm chỗ ưu tiên tại vị trí tứ diện A trước khi vào vị trí bát diện B trong cấu trúc spinel, bổ sung mảnh ghép quan trọng vào lý thuyết vi từ học ferit.
  3. Trực quan hóa cấu trúc dị thể và cơ chế ghép cặp trao đổi biên pha: Ứng dụng thành công kỹ thuật STEM-HAADF và STEM-EDX chứng minh cấu trúc lõi-vỏ nguyên vẹn, khẳng định vai trò quyết định của liên kết trao đổi từ cứng - từ mềm và hiện tượng nghiêng spin bề mặt trong việc tăng cường dị hướng từ hiệu dụng $K_{eff}$.
  4. Khám phá quy luật cộng hưởng sinh nhiệt $H_C \approx 0.4 H_{AC}$: Xác lập tiêu chuẩn thực nghiệm tối ưu hóa $\text{SAR}$ thông qua việc điều biến đồng thời thành phần pha tạp và kích thước hạt, đưa hiệu suất sinh nhiệt đạt đỉnh $395 - 534\text{ W/g}$.
  5. Đột phá với hệ tổ hợp từ-quang đa phương thức: Tìm ra tỉ lệ khối lượng tối ưu $\text{Fe}_3\text{O}_4:\text{Ag} = 1:0.54$, đạt giá trị $\text{SAR}$ ấn tượng $620.5\text{ W/g}$ dưới tác động đồng thời của từ trường xoay chiều và laser $532\text{ nm}$, rút ngắn thời gian phát nhiệt xuống dưới $40\text{ giây}$.
  6. Mở ra hướng nghiên cứu mới về điều trị ung thư theranostics: Đặt nền móng khoa học vững chắc cho các ứng dụng y-sinh thế hệ mới, khẳng định vị thế của khoa học vật liệu Việt Nam trên bản đồ nghiên cứu công nghệ nano y sinh quốc tế.
