Tổng quan về giáo trình

Giáo trình Kỹ thuật Điều hòa Không khí là tài liệu học tập thuộc khối kiến thức chuyên ngành của chương trình đào tạo kỹ sư các ngành Công nghệ Kỹ thuật Nhiệt, Điện lạnh, Kỹ thuật Công trình và Cơ khí Năng lượng tại các trường đại học kỹ thuật. Học phần cung cấp nền tảng vật lý - nhiệt động học và phương pháp tính toán kỹ thuật phục vụ thiết kế, vận hành các hệ sinh thái vi khí hậu nhân tạo trong công trình dân dụng và nhà máy công nghiệp.

Mục tiêu học tập của giáo trình bao gồm:

  1. Xác định và tính toán các thông số trạng thái nhiệt động của không khí ẩm bằng phương pháp giải tích và đồ thị.
  2. Thiết lập cân bằng nhiệt ẩm cơ thể người và phân tích các tiêu chuẩn vi khí hậu theo quy chuẩn kỹ thuật (TCVN 5687:1992, ASHRAE).
  3. Tính toán các thành phần nhiệt thừa, ẩm thừa, lưu lượng thông gió khử khí độc hại ($CO_2$) và xác định phụ tải nhiệt công trình.
  4. Lựa chọn sơ đồ công nghệ xử lý không khí và phân loại cấu hình hệ thống điều hòa không khí phù hợp với đối tượng công trình.

Cấu trúc giáo trình tiếp cận theo logic đi từ cơ sở nhiệt động học lý thuyết (Chương 1), phân tích tác động môi trường vi khí hậu cùng các tiêu chuẩn lựa chọn thông số (Chương 2), đến phương pháp tính toán cân bằng nhiệt ẩm và phụ tải nhiệt thực tế (Chương 3). Điểm đặc sắc của tài liệu nằm ở việc kết hợp song song giữa lý thuyết truyền nhiệt - chất khí lý tưởng với các bảng tra cứu tiêu chuẩn kỹ thuật thực tế, đồng thời trình bày đồng thời hai công cụ đồ thị nhiệt ẩm kinh điển: đồ thị $I-d$ của GS. L. K. Ramzin và đồ thị $d-t$ của Willis Carrier.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

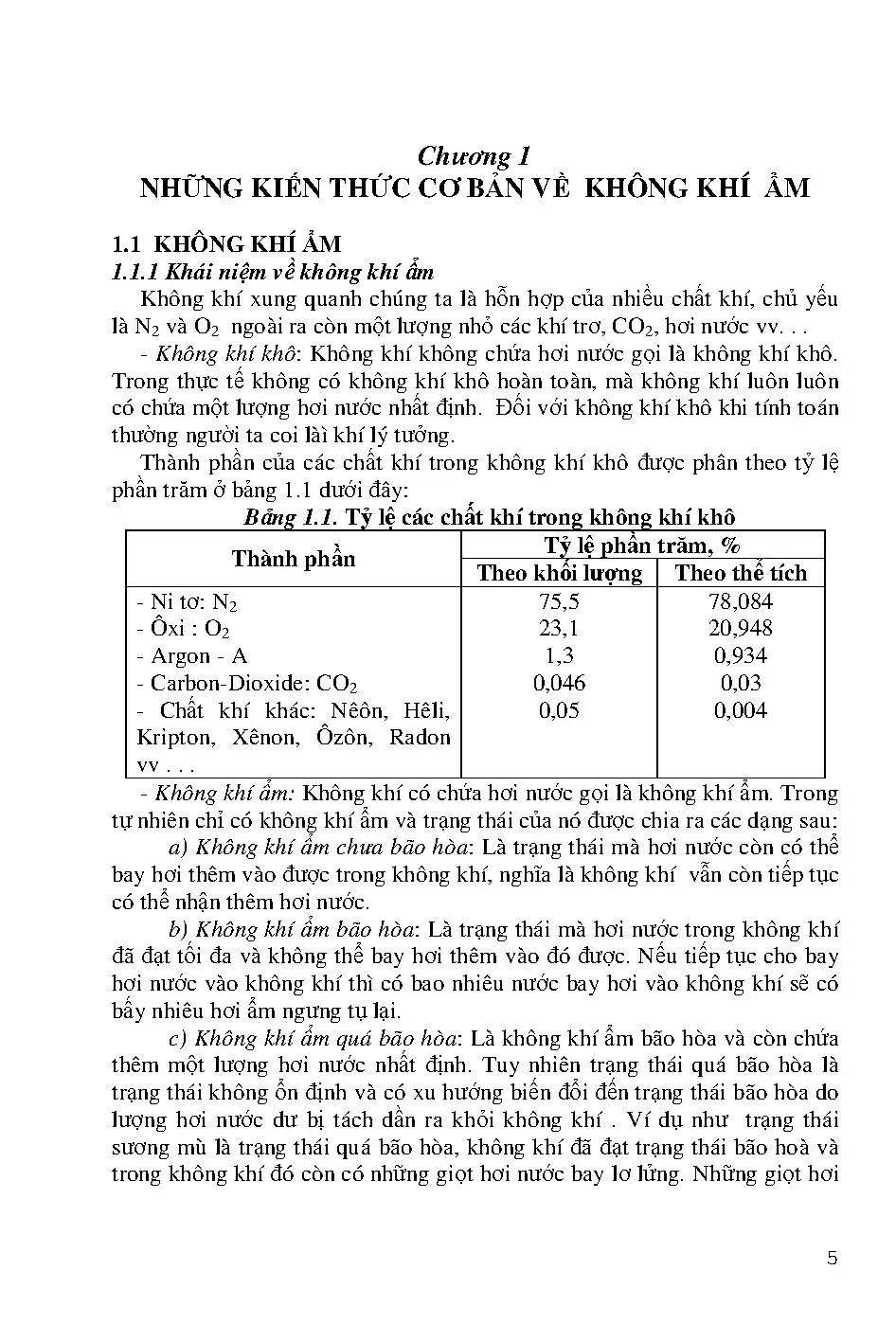

Chương 1: Những kiến thức cơ bản về không khí ẩm

Chương này thiết lập các khái niệm cơ bản về không khí khô và không khí ẩm (chưa bão hòa, bão hòa, quá bão hòa). Không khí khô được coi là khí lý tưởng với thành phần gồm 78,084% Nitơ, 20,948% Ôxi, 0,934% Argon, 0,03% $CO_2$ theo thể tích. Nội dung trình bày hệ thống phương trình trạng thái và định luật Dalton:

  • Cân bằng khối lượng: $G = G_k + G_h$
  • Định luật phân áp suất Dalton: $B = P_k + P_h$
  • Phương trình khí lý tưởng cho không khí khô ($R_k = 287\text{ J/kg.K}$) và hơi nước ($R_h = 462\text{ J/kg.K}$)

Các thông số trạng thái vật lý bao gồm: Áp suất khí quyển tiêu chuẩn ($B_0 = 760\text{ mmHg}$), nhiệt độ nhiệt kế khô ($t$), nhiệt độ đọng sương ($t_s$), nhiệt độ nhiệt kế ướt ($t_ư$), độ ẩm tuyệt đối ($\rho_h$), độ ẩm tương đối ($\varphi$), khối lượng riêng ($\rho$), thể tích riêng ($v$), dung ẩm ($d$) và entanpi ($I$).

Chương 1 phân tích chi tiết hai công cụ đồ thị:

  • Đồ thị $I-d$ (Ramzin): Xây dựng ở áp suất $745\text{ mmHg}$ và $760\text{ mmHg}$, hai trục $I$ và $d$ tạo góc $135^\circ$ để giãn khoảng cách giữa các đường cong $\varphi = \text{const}$. Phân tích các đường tham số: $I=\text{const}$, $d=\text{const}$, $t=\text{const}$, $P_h=f(d)$, và tia quá trình $\varepsilon = \Delta I / \Delta d$.
  • Đồ thị $d-t$ (Carrier, 1919): Trục tung là độ chứa hơi $d$, trục hoành là nhiệt độ khô $t$, đường đẳng entanpi tạo góc $135^\circ$, tích hợp hệ số nhiệt hiện SHF (Sensible Heat Factor) và đường hiệu chỉnh entanpi $I_{hc}$.
  • Quá trình nhiệt ẩm cơ bản: Xác định trạng thái hòa trộn của 2 dòng không khí $A(I_A, d_A, L_A)$ và $B(I_B, d_B, L_B)$ tạo thành điểm $C(I_C, d_C, L_C)$ trên đoạn $AB$ theo tỷ lệ đòn bẩy $AC/CB = L_B/L_A$.

Chương 2: Ảnh hưởng của môi trường không khí và chọn thông số tính toán các hệ thống điều hòa không khí

Nội dung chương nghiên cứu tác động của 7 nhân tố môi trường (nhiệt độ, độ ẩm tương đối, vận tốc gió, bụi, chất độc hại, nồng độ $O_2/CO_2$, độ ồn) đến cơ thể con người và quy trình công nghệ sản xuất:

  • Cân bằng nhiệt cơ thể: Phương trình $q_{\text{tỏa}} = q_h + q_a$ (nhiệt hiện trao đổi qua dẫn nhiệt/đối lưu/bức xạ và nhiệt ẩn do thoát mồ hôi, với nhiệt hóa hơi $2500\text{ J/g}$).
  • Tiêu chuẩn tiện nghi: Giới thiệu nhiệt độ vận hành $t_v$, nhiệt độ hiệu quả tương đương $t_c = 0{,}5 \cdot (t_k + t_ư) - 0{,}1 \cdot v_k$, vùng tiện nghi theo TCVN 5687:1992 và tiêu chuẩn ASHRAE ($t_k = 18 \div 28^\circ\text{C}$, $t_ư = 10 \div 20^\circ\text{C}$, $\varphi = 30 \div 70%$).
  • Vận tốc và hướng gió: Giới hạn tốc độ không khí trong vùng làm việc ($< 2\text{m}$ kể từ sàn), phân tích tác động của các hướng thổi gió.
  • Tiêu chuẩn vệ sinh: Bảng giới hạn nồng độ cho phép của 72 loại bụi (theo hàm lượng $SiO_2$, amiăng) và 109 hợp chất hóa học độc hại theo TCVN 5687:1992.
  • Tính toán cấp gió tươi: Xác định lưu lượng khí tươi theo nồng độ $CO_2$ phát thải: $$V_{KK} = \frac{V_{CO_2}}{\beta - a}$$ với nồng độ $CO_2$ tính toán $\beta = 0{,}15%$, ngoài trời $a = 0{,}03%$, và phụ tải bổ sung khi có khói thuốc lá.
  • Tiêu chuẩn vi khí hậu công nghệ: Yêu cầu nhiệt độ, độ ẩm trong xưởng in, sản xuất bia, làm bánh, chế biến thực phẩm, gia công chính xác, xưởng sợi len và sợi bông.
  • Phân loại hệ thống điều hòa: Phân loại theo cấp quan trọng (Cấp I: không sai số; Cấp II: sai số $\le 200\text{h/năm}$; Cấp III: sai số $\le 400\text{h/năm}$); theo phương pháp xử lý nhiệt ẩm (khô/ướt); theo khâu xử lý (cục bộ, phân tán VRV/Chiller, trung tâm); theo môi chất giải nhiệt (gió/nước); theo chiều làm việc (1 chiều/2 chiều Heat Pump); và theo kết cấu máy nén (piston, trục vít, scroll).

Chương 3: Tính cân bằng nhiệt và cân bằng ẩm

Chương này thiết lập hệ phương trình vi phân và đại số xác định phụ tải nhiệt ẩm công trình:

  • Phương trình cân bằng nhiệt thừa: $Q_T = Q_{\text{tỏa}} + Q_{tt} = G_q \cdot (I_T - I_V)$
  • Phương trình cân bằng ẩm thừa: $W_T = W_{\text{tỏa}} + W_{tt} = G_w \cdot (d_T - d_V)$
  • Phương trình cân bằng nồng độ chất độc: $M_đ = G_z \cdot (z_T - z_V)$

Phương pháp xác định chi tiết các thành phần nhiệt thừa bên trong:

  1. Nhiệt tỏa từ máy móc, động cơ ($Q_1$): Tính toán theo 3 trường hợp lắp đặt tương quan giữa mô tơ và cơ cấu truyền động (cùng trong phòng: $q_{11} = N/\eta$; mô tơ ngoài/cơ cấu trong: $q_{11} = N$; mô tơ trong/cơ cấu ngoài: $q_{11} = N(1-\eta)/\eta$), có xét hệ số phụ tải $K_{tt}$ và hệ số đồng thời $K_{đt}$.
  2. Nhiệt tỏa từ thiết bị điện ($Q_{12}$): $Q_{12} = \sum N_i \cdot K_{tt} \cdot K_{đt}$.
  3. Nhiệt từ nguồn sáng nhân tạo ($Q_2$): Đèn sợi đốt biến $100%$ công suất thành nhiệt ($Q_{21} = N_S$); đèn huỳnh quang tính thêm $25%$ công suất chấn lưu ($Q_{22} = 1{,}25 N_{hq}$); phương pháp tính nhanh theo diện tích sàn $Q_2 = q_s \cdot F \cdot 10^{-3}$ kết hợp bảng suất chiếu sáng $W/\text{m}^2$ và hệ số không đồng thời $K_{đt}$.
  4. Nhiệt do người tỏa ra ($Q_3$): Phân tích $q_h$ (nhiệt hiện) và $q_a$ (nhiệt ẩn) theo cường độ vận động và nhiệt độ phòng; công thức quy đổi tương đương theo giới tính và độ tuổi (phụ nữ bằng $85%$, trẻ em bằng $75%$ người đàn ông trung niên $68\text{kg}$); nhiệt tỏa từ thức ăn trong nhà hàng ($20\text{W/người}$).
[Chương 1: Nhiệt động không khí ẩm & Đồ thị I-d, d-t]
[Chương 2: Tiêu chuẩn vi khí hậu & Phân loại hệ thống]
[Chương 3: Tính toán cân bằng nhiệt ẩm & Phụ tải nhiệt]

Kiến thức nền tảng được xây dựng

  • Nhiệt động lực học kỹ thuật và truyền nhiệt: Nguyên lý khí lý tưởng, định luật phân áp suất Dalton, các phương thức trao đổi nhiệt (dẫn nhiệt, đối lưu, bức xạ), cơ chế biến đổi năng lượng từ cơ - quang sang nhiệt năng.
  • Lý thuyết nhiệt ẩm: Quá trình bay hơi đoạn nhiệt, entanpi của hỗn hợp không khí khô và hơi ẩm, nhiệt ẩn hóa hơi của nước ($r_0 = 2500\text{ kJ/kg}$ tại $0^\circ\text{C}$).
  • Cơ sở vi khí hậu và vệ sinh công nghiệp: Cân bằng nhiệt sinh học người, tiêu chuẩn nồng độ bụi $SiO_2$, nồng độ giới hạn các khí độc hại và giới hạn độ ồn trong công trình.

Kỹ năng phát triển

  • Kỹ năng tính toán giải tích: Sử dụng các công thức nhiệt động để tính áp suất riêng phần, dung ẩm, thể tích riêng, khối lượng riêng của không khí ở các điều kiện nhiệt độ và khí áp khác nhau.
  • Kỹ năng sử dụng đồ thị: Tra cứu, biểu diễn trạng thái và dựng các tia quá trình biến đổi nhiệt ẩm ($\varepsilon$), xác định điểm hòa trộn không khí trên đồ thị $I-d$ và $d-t$.
  • Kỹ năng tính toán phụ tải công trình: Thiết lập bảng tính nhiệt thừa ($Q_T$), ẩm thừa ($W_T$), xác định lượng khí tươi cần cấp theo $CO_2$ và mật độ người phục vụ thiết kế hệ thống HVAC.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình sư phạm kết hợp giữa chứng minh công thức toán học - vật lý và tra cứu kỹ thuật ứng dụng. Phương pháp tiếp cận đi từ việc giải thích bản chất vật lý của các phân tử khí và hơi nước trong không gian, chuyển sang mô hình hóa bằng đồ thị hai chiều ($I-d$, $d-t$), và cuối cùng là áp dụng vào các bài toán kỹ thuật công trình cụ thể.

Các dạng bài tập và nghiên cứu tình huống điển hình trong tài liệu gồm:

  • Bài toán hòa trộn nhiệt ẩm: Xác định thông số trạng thái dòng khí sau khi hòa trộn không khí tuần hoàn trong phòng với không khí tươi ngoài trời dựa trên hệ phương trình cân bằng (1-26) đến (1-33).
  • Bài toán lắp đặt cơ cấu động cơ: Tính toán nhiệt thừa tỏa ra khi bố trí mô tơ quạt/bơm ở 3 vị trí khác nhau so với không gian điều hòa dựa trên công suất định mức $N$ và hiệu suất $\eta$.
  • Bài toán phụ tải hỗn hợp công trình: Tính toán nhiệt hiện, nhiệt ẩn cho các không gian phức hợp (văn phòng, hội trường, nhà hàng) có tính đến số lượng người quy đổi theo tỷ lệ nhân khẩu học, nhiệt thức ăn và hệ số sử dụng không đồng thời ($K_{đt}$).

Phương pháp đánh giá học phần dựa trên khả năng giải bài tập tính toán thông số trạng thái, bài tập tra cứu đồ thị tâm trắc học (Psychrometric chart) và các đồ án môn học tính toán thiết kế hệ thống điều hòa không khí cho công trình thực tế.

Đối với người tự học, tài liệu cung cấp chỉ dẫn rõ ràng:

  • Cần nắm vững việc chuyển đổi các đơn vị đo lường áp suất ($\text{mmHg}$, $\text{at}$, $\text{N/m}^2$) và nhiệt độ ($^\circ\text{C}$, $^\circ\text{F}$, $\text{K}$).
  • Thực hành tra cứu đồ thị $I-d$ ở góc nghiêng $135^\circ$ đối với các quá trình làm lạnh ngưng kết ($t < t_s$) và làm lạnh đoạn nhiệt ($I = \text{const}$).
  • Luôn đối chiếu các giá trị tính toán với bảng quy chuẩn TCVN 5687:1992 để đảm bảo các thông số thiết kế nằm trong vùng tiện nghi cho phép.

Điểm nổi bật và cập nhật

Tài liệu thể hiện tính hệ thống và chuẩn hóa kỹ thuật thông qua các nội dung:

  • Tích hợp hai trường phái đồ thị nhiệt ẩm: Giáo trình trình bày song song đồ thị $I-d$ của GS. L. K. Ramzin (phổ biến tại Liên Xô cũ và Đông Âu) và đồ thị $d-t$ của Willis Carrier (năm 1919, tiêu chuẩn tại Mỹ, Anh, Nhật, Úc). Việc so sánh trực diện giúp người học hiểu rõ bản chất hình học (phép quay hệ trục tọa độ $90^\circ$ và phép chiếu gương) giữa hai hệ thống đồ thị.
  • Hệ thống dữ liệu tiêu chuẩn chi tiết: Giáo trình trích xuất đầy đủ các bảng dữ liệu quy chuẩn từ TCVN 5687:1992 và tiêu chuẩn ASHRAE, bao gồm bảng giới hạn cho 72 loại bụi công nghiệp, 109 hợp chất khí độc hại, các mức độ ồn cực đại cho phép (dB) theo từng khung giờ (6-22h và 22-6h) cho 11 loại hình công trình.
  • Dữ liệu thực tế cho các quy trình công nghệ: Giáo trình cung cấp bảng thông số nhiệt độ và độ ẩm chi tiết cho các dây chuyền sản xuất đặc thù như: in ấn (phòng in $24 \div 27^\circ\text{C}$, $\varphi = 45 \div 50%$), sản xuất bia (lên men $34^\circ\text{C}$, xử lý malt $10 \div 15^\circ\text{C}$), chế biến bánh, xưởng dệt len, dệt sợi bông và gia công cơ khí chính xác.
  • Phân loại công nghệ điều hòa hiện đại: Cập nhật các khái niệm và nguyên lý của hệ thống điều hòa phân tán VRV (Variable Refrigerant Volume), hệ thống làm lạnh bằng nước (Water Chiller), công nghệ bơm nhiệt (Heat Pump) và các dòng máy nén thế hệ mới (Scroll, Screw).

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể:

  • Sinh viên đại học: Sinh viên từ năm thứ ba chuyên ngành Kỹ thuật Nhiệt, Điện lạnh, Kỹ thuật Công trình Xây dựng, Kiến trúc và Kỹ thuật Môi trường. Tài liệu cung cấp lý thuyết nền tảng và phương pháp tính toán để thực hiện đồ án môn học và đồ án tốt nghiệp kỹ sư.
  • Học viên cao học: Học viên theo học các chương trình thạc sĩ chuyên ngành Năng lượng, Tối ưu hóa hệ thống vi khí hậu công trình và Quản lý năng lượng tòa nhà.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các học phần Toán cao cấp, Vật lý đại cương, Nhiệt động lực học kỹ thuật, Truyền nhiệt và Cơ học chất lỏng.
  • Giảng viên và cán bộ nghiên cứu: Sử dụng làm đề cương bài giảng chuẩn cho học phần Kỹ thuật Điều hòa không khí và Thông gió công nghiệp.
  • Kỹ sư tư vấn thiết kế M&E: Sử dụng làm tài liệu tra cứu các công thức cân bằng nhiệt ẩm, tra cứu bảng thông số nhiệt thừa của thiết bị điện, đèn chiếu sáng, con người và xác định tiêu chuẩn thông gió, cấp khí tươi cho công trình xây dựng.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu được thiết kế cho sinh viên đại học, học viên cao học khối ngành kỹ thuật công trình, nhiệt - điện lạnh và các kỹ sư thiết kế hệ thống cơ điện (M&E) cần tài liệu tra cứu tính toán phụ tải nhiệt vi khí hậu.

2. Cần trang bị những kiến thức nền tảng nào trước khi học?

Người học cần nắm vững kiến thức về Nhiệt động lực học kỹ thuật (khí lý tưởng, quá trình biến đổi trạng thái), Truyền nhiệt (dẫn nhiệt, đối lưu, bức xạ) và Thủy khí kỹ thuật.

3. Điểm khác biệt giữa đồ thị $I-d$ và đồ thị $d-t$ trong giáo trình là gì?

Đồ thị $I-d$ (Ramzin) sử dụng hai trục $I$ và $d$ nghiêng nhau một góc $135^\circ$, phổ biến trong hệ thống tài liệu Đông Âu. Đồ thị $d-t$ (Carrier) có trục $d$ và $t$ vuông góc, đường $I=\text{const}$ tạo góc $135^\circ$ với trục hoành, thường dùng trong tiêu chuẩn ASHRAE (Mỹ, Anh, Nhật). Bản chất vật lý của hai đồ thị là tương đương.

4. Làm sao để tự học và làm bài tập cân bằng nhiệt ẩm hiệu quả?

Cần nắm vững cách xác định 4 thông số chính ($t, \varphi, d, I$) trên đồ thị, hiểu rõ bản chất phân tách nhiệt hiện ($q_h$) và nhiệt ẩn ($q_a$) của các nguồn nhiệt bên trong, đồng thời thành thạo kỹ năng áp dụng các hệ số tính toán thực tế ($K_{tt}$, $K_{đt}$).

5. Giáo trình có cung cấp các bảng tra cứu tiêu chuẩn thực tế không?

Có. Giáo trình tích hợp hệ thống bảng tra cứu theo TCVN 5687:1992 và ASHRAE: nồng độ cho phép của 72 loại bụi, 109 hợp chất độc hại, mức ồn cho phép (dB), lượng phát thải $CO_2$, nhiệt thừa từ người, phụ tải đèn và thông số vi khí hậu cho nhiều ngành công nghiệp.

Kết luận

Giáo trình Kỹ thuật Điều hòa Không khí cung cấp hệ thống kiến thức hoàn chỉnh từ cơ sở nhiệt động học của không khí ẩm, phương pháp biểu diễn đồ thị trạng thái ($I-d$, $d-t$) đến quy trình tính toán cân bằng nhiệt ẩm và phân loại công nghệ điều hòa không khí. Tài liệu kết hợp chặt chẽ giữa phân tích giải tích toán học và các bảng tiêu chuẩn kỹ thuật thực tế (TCVN 5687:1992, ASHRAE).

Lộ trình học tập khuyến nghị bắt đầu từ việc nắm vững bản chất vật lý không khí ẩm tại Chương 1, chuyển sang nghiên cứu các tiêu chuẩn vi khí hậu và phân loại hệ thống tại Chương 2, trước khi thực hiện các bài toán tính toán phụ tải nhiệt thừa, ẩm thừa tại Chương 3 để phục vụ thiết kế công trình hoàn chỉnh. Người học có thể tra cứu thêm các phụ lục khí tượng (PL-1, PL-2, PL-3) để lấy thông số nhiệt độ, độ ẩm ngoài trời của các địa phương khi thực hiện tính toán thiết kế.
