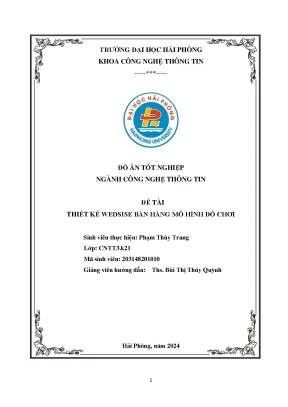

Khóa Luận Tốt Nghiệp Công Nghệ Thông Tin: Thiết Kế Website Bán Hàng Mô Hình Đồ Chơi

Khóa luận tốt nghiệp CNTT thiết kế website bán hàng mô hình đồ chơi, tập trung vào xây dựng giao diện và chức năng tối ưu cho người dùng.

• Tác giả: Phạm Thùy Trang
• Người hướng dẫn: Ths. Bùi Thị Thúy Quỳnh
• Trường học: Đại học Hải Phòng
• Chuyên ngành: Công nghệ thông tin
• Đề tài: Thiết kế website bán hàng mô hình đồ chơi
• Loại tài liệu: đồ án tốt nghiệp
• Năm xuất bản: 2024
• Địa điểm: Hải Phòng

Mục lục chi tiết

• LỜI CẢM ƠN
• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ ĐỀ TÀI
• 1.1. Lý do chọn đề tài
• 1.2. Mục đích, ý nghĩa chọn đề tài
• 1.3. Phương pháp nghiên cứu
• 1.4. Phạm vi, đối tượng của đề tài
• 1.5. Ý nghĩa thực tiển của đề tài
• 1.6. GIỚI THIỆU VỀ PHP VÀ MYSQL
• 1.6.1. TỔNG QUAN VỀ PHP
• 1.6.2. TỔNG QUAN VỀ MYSQL
• 2. CHƯƠNG 2: KHẢO SÁT VÀ PHÂN TÍCH HỆ THỐNG
• 2.1. Khảo sát hiện trạng
• 2.2. Giới thiệu về Website
• 2.3. Phương pháp nghiên cứu
• 2.4. PHÂN TÍCH THIẾT KẾ HỆ THỐNG
• 2.4.1. Quy trình nghiệp vụ
• 2.4.2. Phân tích và thiết kế
• 2.4.3. Biểu đồ use case dạng tổng quát
• 2.4.4. Biểu đồ use case khách hàng
• 2.4.5. Biểu đồ trạng thái
• 2.4.6. Biểu đồ trạng thái quản lí
• 2.4.7. Biểu đồ tuần tự
• 2.4.8. Cơ sở dữ liệu
• 3. CHƯƠNG 3: THIẾT KẾ GIAO DIỆN WEBSITE
• 3.1. Giao diện trang khách hàng
• 3.2. Giao diện phần quản lí
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về đề tài

Khóa luận tốt nghiệp này tập trung vào việc thiết kế website bán hàng mô hình đồ chơi, một ứng dụng của công nghệ thông tin trong lĩnh vực e-commerce. Đề tài được chọn nhằm đáp ứng nhu cầu ngày càng tăng của thị trường đồ chơi trực tuyến, đồng thời giúp sinh viên áp dụng kiến thức đã học vào thực tế. Mục đích của đề tài là xây dựng một hệ thống quản lý sản phẩm và thiết kế giao diện thân thiện, giúp người dùng dễ dàng tìm kiếm và mua sắm. Phương pháp nghiên cứu bao gồm việc sử dụng PHP và MySQL để phát triển website, kết hợp với các công cụ thiết kế như Microsoft Office FrontPage và Macromedia DreamWeaver. Ý nghĩa thực tiễn của đề tài là tạo ra một hệ thống bán hàng hiệu quả, giúp tiết kiệm thời gian và chi phí cho cả người bán và người mua.

1.1 Lý do chọn đề tài

Việc thiết kế website bán hàng mô hình đồ chơi được chọn do sự phát triển mạnh mẽ của thương mại điện tử và nhu cầu ngày càng cao về đồ chơi trực tuyến. Website bán hàng giúp giảm chi phí và tăng hiệu quả kinh doanh so với phương thức truyền thống. Đề tài này cũng phù hợp với xu hướng phát triển website trong ngành công nghệ thông tin, giúp sinh viên áp dụng kiến thức vào thực tế.

1.2 Mục đích và ý nghĩa

Mục đích của đề tài là xây dựng một hệ thống bán hàng trực tuyến hiệu quả, giúp quản lý sản phẩm và đơn hàng một cách dễ dàng. Ý nghĩa của đề tài không chỉ nằm ở việc tạo ra một mô hình kinh doanh mới mà còn giúp sinh viên nâng cao kỹ năng thiết kế web CNTT và hiểu rõ hơn về quy trình phát triển website.

II. Khảo sát và phân tích hệ thống

Chương này tập trung vào việc khảo sát hiện trạng và phân tích thiết kế hệ thống cho website bán hàng mô hình đồ chơi. Quy trình nghiệp vụ được phân tích chi tiết, bao gồm quy trình bán hàng và mua hàng. Hệ thống bán hàng được thiết kế để đáp ứng nhu cầu của cả khách hàng và nhà quản lý. Khách hàng có thể dễ dàng tìm kiếm sản phẩm, xem thông tin chi tiết và đặt hàng trực tuyến. Nhà quản lý có thể quản lý sản phẩm, đơn hàng và thống kê doanh thu một cách hiệu quả. Phương pháp nghiên cứu bao gồm việc sử dụng Wordpress, PHP và MySQL để xây dựng hệ thống.

2.1 Khảo sát hiện trạng

Khảo sát hiện trạng cho thấy nhu cầu về một hệ thống bán hàng trực tuyến hiệu quả, đặc biệt trong lĩnh vực đồ chơi trực tuyến. Quản lý khách hàng và quản lý sản phẩm là hai yếu tố quan trọng cần được chú trọng. Quy trình đặt hàng và quy trình nhập hàng cũng được phân tích chi tiết để đảm bảo tính hiệu quả của hệ thống.

2.2 Phân tích thiết kế hệ thống

Phân tích thiết kế hệ thống tập trung vào việc xây dựng các biểu đồ use case, biểu đồ trạng thái và biểu đồ tuần tự để mô tả quy trình hoạt động của hệ thống. Cơ sở dữ liệu được thiết kế để lưu trữ thông tin khách hàng, sản phẩm và đơn hàng. Giao diện website được thiết kế thân thiện, giúp người dùng dễ dàng tương tác với hệ thống.

III. Thiết kế giao diện website

Chương này tập trung vào việc thiết kế giao diện website cho hệ thống bán hàng mô hình đồ chơi. Giao diện trang khách hàng được thiết kế để giúp người dùng dễ dàng tìm kiếm sản phẩm, xem thông tin chi tiết và đặt hàng. Giao diện phần quản lý được thiết kế để giúp nhà quản lý dễ dàng quản lý sản phẩm, đơn hàng và thống kê doanh thu. Thiết kế web bán hàng được thực hiện bằng cách sử dụng HTML, CSS và PHP, đảm bảo tính thẩm mỹ và hiệu quả của website.

3.1 Giao diện trang khách hàng

Giao diện trang khách hàng được thiết kế để giúp người dùng dễ dàng tìm kiếm sản phẩm, xem thông tin chi tiết và đặt hàng. Giỏ hàng được tích hợp để giúp khách hàng quản lý các sản phẩm đã chọn. Giao diện tìm kiếm được thiết kế để giúp người dùng dễ dàng tìm kiếm sản phẩm theo tên hoặc giá cả.

3.2 Giao diện phần quản lý

Giao diện phần quản lý được thiết kế để giúp nhà quản lý dễ dàng quản lý sản phẩm, đơn hàng và thống kê doanh thu. Quản lý sản phẩm bao gồm việc thêm, sửa, xóa sản phẩm và cập nhật thông tin chi tiết. Quản lý đơn hàng bao gồm việc xem danh sách đơn hàng và cập nhật trạng thái đơn hàng.

Nội dung chính

Bối cảnh và vấn đề nghiên cứu

Trong bối cảnh công nghệ thông tin và mạng Internet phát triển mạnh mẽ, thương mại điện tử đã trở thành phương thức kinh doanh mang lại hiệu quả cao với chi phí vận hành thấp hơn so với các mô hình bán hàng truyền thống. Việc ứng dụng công nghệ trực tuyến giúp doanh nghiệp truyền tải thông tin sản phẩm nhanh chóng, mở rộng phạm vi tiếp cận khách hàng tiềm năng và tối ưu hóa quy trình phân phối thông qua các dịch vụ vận chuyển và thanh toán liên kết. Đối với người tiêu dùng, mua sắm trực tuyến mang lại sự tiện lợi, giúp tiết kiệm thời gian, dễ dàng tra cứu hình ảnh, thông tin chi tiết và so sánh giá cả trước khi đưa ra quyết định mua hàng.

Đề tài "Thiết kế website bán hàng mô hình đồ chơi" (hoặc "Xây dựng website bán hàng đồ chơi trực tuyến") do sinh viên Phạm Thùy Trang (Lớp CNTT3.k21, Khoa Công nghệ Thông tin, Trường Đại học Hải Phòng) thực hiện dưới sự hướng dẫn của ThS. Bùi Thị Thúy Quỳnh vào năm 2024. Đề tài xuất phát từ nhu cầu thực tiễn của thị trường kinh doanh đồ chơi mô hình và mong muốn xây dựng một giải pháp phần mềm hỗ trợ hoạt động mua bán qua mạng.

Mục tiêu và nhiệm vụ nghiên cứu của đề tài được xác định cụ thể như sau:

1. Khảo sát hiện trạng và quy trình nghiệp vụ thương mại điện tử theo yêu cầu thực tế của các cá nhân, đơn vị kinh doanh mô hình đồ chơi.
2. Phân tích và mô hình hóa hệ thống thông tin phục vụ hai nhóm đối tượng chính: khách hàng mua sắm và nhà quản trị hệ thống.
3. Thiết kế cơ sở dữ liệu quan hệ nhằm quản lý toàn diện các thực thể: sản phẩm, danh mục, người dùng, giỏ hàng và đơn đặt hàng.
4. Xây dựng và triển khai giao diện website động với các chức năng hỗ trợ khách hàng tìm kiếm, đặt mua hàng và hỗ trợ ban quản trị vận hành, cập nhật dữ liệu.

Đối tượng nghiên cứu của đồ án là hệ thống website thương mại điện tử chuyên ngành bán hàng mô hình đồ chơi (tên định danh thử nghiệm: Banhàngtructuyen). Phạm vi nghiên cứu về mặt chức năng và hoạt động được xác định tập trung thực hiện đầy đủ các chức năng giao dịch trong phạm vi cùng thành phố, tổ chức trao đổi dữ liệu theo mô hình máy khách - máy chủ (Client/Server) trên nền tảng Internet và Intranet.

Cơ sở lý thuyết và phương pháp

Đồ án tổng hợp các kiến thức nền tảng về công nghệ web, hệ quản trị cơ sở dữ liệu và phương pháp luận phân tích thiết kế hệ thống thông tin:

• Khung công nghệ và công cụ phát triển:
  • Ngôn ngữ lập trình kịch bản PHP (Personal Home Page): Hoạt động ở phía máy chủ (Server-side), thực thi trên nền PHP Engine kết hợp với Web Server (Apache/IIS) để xử lý dữ liệu và thông dịch trả về kết quả trang mã HTML thuần cho trình duyệt. Văn bản ghi nhận khả năng tương thích đa nền tảng (Windows, Linux, Unix), cơ chế kết nối đa dạng với các hệ quản trị cơ sở dữ liệu và hỗ trợ quản lý phiên làm việc (session) từ phiên bản 4.0 trở đi.
  • Hệ quản trị cơ sở dữ liệu MySQL và ngôn ngữ truy vấn SQL: Sử dụng chuẩn ANSI SQL để tạo lập, truy xuất và cập nhật cơ sở dữ liệu; quản lý người dùng với tài khoản quản trị tối cao (root) và phân bổ quyền thao tác dữ liệu (SELECT, INSERT, UPDATE, DELETE).
  • Ngôn ngữ và công cụ giao diện: Kết hợp HTML, CSS, XML để xây dựng giao diện; tham khảo các hệ thống quản trị nội dung mã nguồn mở (Joomla kết hợp Virtuemart, WordPress) và các công cụ hỗ trợ thiết kế giao diện như Microsoft Office FrontPage 2003, Macromedia Dreamweaver MX.
• Phương pháp nghiên cứu:
  • Phương pháp khảo sát hiện trạng: Điều tra, thu thập thông tin về quy trình quản lý thông tin khách hàng, quản lý mặt hàng, quy trình tiếp nhận đơn hàng của khách và quy trình kiểm tra, nhập hàng từ nhà cung cấp vào kho.
  • Phương pháp phân tích và thiết kế hệ thống bằng UML: Sử dụng ngôn ngữ mô hình hóa thống nhất (UML) để xây dựng các biểu đồ ca sử dụng (Use Case Diagrams), biểu đồ trạng thái (State Machine Diagrams) và biểu đồ tuần tự (Sequence Diagrams) cho các chức năng của từng tác nhân.
  • Phương pháp thực nghiệm phần mềm: Cài đặt, lập trình chức năng, kết nối cơ sở dữ liệu và kiểm thử giao diện người dùng cùng giao diện quản trị.
• Nguồn dữ liệu: Dữ liệu khảo sát nghiệp vụ bán lẻ thực tế, tài liệu giáo trình chuyên ngành Công nghệ thông tin của Trường Đại học Hải Phòng (giáo trình Phân tích thiết kế hệ thống thông tin, Phát triển ứng dụng Web, Ngôn ngữ mô hình hóa UML, An toàn dữ liệu, Lập trình cơ sở) cùng các sách chuyên khảo về PHP và MySQL.

Thiết kế và triển khai hệ thống

Hệ thống website bán hàng mô hình đồ chơi được thiết kế theo cấu trúc hai phân hệ tương ứng với hai tác nhân độc lập: Khách hàng (Customer) và Quản trị viên (Administrator).

Tác nhân	Nhóm chức năng chính	Mô tả chi tiết nghiệp vụ
Khách hàng	Đăng ký & Đăng nhập	Tạo tài khoản cá nhân, xác thực thông tin đăng nhập để truy cập hệ thống.
	Tra cứu & Tìm kiếm	Xem danh mục sản phẩm, xem sản phẩm mới, tìm kiếm theo tên mô hình, tìm kiếm theo giá và nội dung mô tả.
	Quản lý giỏ hàng & Đặt hàng	Thêm sản phẩm vào giỏ, điều chỉnh số lượng mua, xóa sản phẩm khỏi giỏ hàng, xác lập thông tin đơn đặt hàng và địa chỉ giao hàng.
Quản trị viên (Admin)	Quản lý sản phẩm & Danh mục	Thêm, sửa, xóa, cập nhật mã sản phẩm, giá bán, số lượng tồn kho, hình ảnh đại diện, tóm tắt và nội dung chi tiết.
	Quản lý người dùng & Đơn hàng	Xem danh sách thành viên đăng ký, tiếp nhận đơn đặt hàng, kiểm tra thông tin giao hàng, cập nhật trạng thái đơn hàng.
	Báo cáo & Thống kê	Thống kê danh sách đơn hàng của người dùng, theo dõi số lượng sản phẩm bán ra.

Hệ thống cơ sở dữ liệu quan hệ được tác giả thiết kế chi tiết gồm 7 bảng dữ liệu để lưu trữ và xử lý thông tin:

Tên bảng CSDL	Danh sách các trường dữ liệu	Kiểu dữ liệu	Ràng buộc chính
admin	Id, usermame, password	int, varchar, varchar	Id là khóa chính (Primary Key), không cho phép Null.
cart detail	Id, code_cart, sản phẩm, soluongmua	int, varchar, int, int	Id là khóa chính, lưu mã đơn hàng, ID sản phẩm và số lượng mua.
đăng kí	Id, hovate, taikhoan, matkhau, sodienthoai, email, diachi, chucvu	int, varchar, varchar, varchar, varchar, varchar, text, int	Id là khóa chính, lưu trữ thông tin định danh và địa chỉ của thành viên.
dahmuc	Id, tendanhmuc, thutu	int, varchar, int	Id là khóa chính, quản lý phân cấp và thứ tự hiển thị danh mục.
cart	code_cart, cart_status, cart_payment	varchar, int, varchar	Lưu mã đơn hàng, trạng thái xử lý đơn hàng và phương thức thanh toán.
sanpham	Id, tensanpham, masanpham, giasanpham, soluong, hinhanh, tomtat, noidung	int, varchar, varchar, float, int, varchar, tinytext, text	Id là khóa chính, lưu thông tin chi tiết, đơn giá, số lượng và hình ảnh mô hình.
shipping	Id, name, phone, adress, not	int, varchar, varchar, float, int	Id là khóa chính, lưu thông tin giao nhận hàng và ghi chú đơn hàng.

Thiết kế hành vi hệ thống được mô hình hóa qua hệ thống 22 biểu đồ UML trong báo cáo, bao gồm các biểu đồ ca sử dụng chi tiết (tổng quát, khách hàng, quản lý giỏ hàng, tìm kiếm, quản lý sản phẩm, quản lý khách hàng), các biểu đồ trạng thái cho quá trình đăng nhập và xử lý giỏ hàng, cùng chuỗi biểu đồ tuần tự mô tả tương tác giữa người dùng, giao diện và cơ sở dữ liệu cho toàn bộ các thao tác nghiệp vụ.

Nội dung chính theo từng chương

CHƯƠNG 1: TỔNG QUAN VỀ ĐỀ TÀI

Chương 1 trình bày tính cấp thiết của đề tài xuất phát từ xu hướng chuyển dịch kinh doanh sang nền tảng số và nhu cầu thực tế của người tiêu dùng đối với mặt hàng đồ chơi, mô hình. Tác giả xác định mục đích, ý nghĩa thực tiễn đối với doanh nghiệp (tăng tốc độ tra cứu, quản lý dữ liệu tập trung, thống kê bán hàng) và đối với khách hàng (mua sắm nhanh chóng, tiết kiệm chi phí đi lại). Đồng thời, chương này giới thiệu cơ sở lý thuyết về ngôn ngữ lập trình kịch bản PHP, cơ chế thông dịch trên máy chủ thông qua mô hình đồ họa (Hình 1: Quá trình thông dịch trong PHP), ưu điểm mã nguồn mở và khả năng kết nối cơ sở dữ liệu. Phần tổng quan về MySQL trình bày định nghĩa ngôn ngữ SQL theo chuẩn ANSI, phương thức kết nối bằng dòng lệnh (Command line) hoặc giao diện đồ họa (phpMyAdmin, MySQL Administrator) cùng các thao tác quản lý người dùng, phân quyền truy cập hệ thống.

CHƯƠNG 2: KHẢO SÁT VÀ PHÂN TÍCH HỆ THỐNG

Chương 2 tập trung khảo sát hiện trạng quy trình vận hành thực tế tại cửa hàng, phân định luồng thông tin quản lý khách hàng (họ tên, địa chỉ, số điện thoại, email, thông tin cơ quan), quản lý mặt hàng (tên, giá, hình ảnh, mô tả), quy trình bán hàng qua trao đổi và quy trình nhập kho kiểm tra chứng từ của thủ kho. Từ bài toán thực tế, tác giả xây dựng yêu cầu chức năng cho website "Banhàngtructuyen" và mô hình hóa toàn diện hệ thống bằng UML. Nội dung phân tích bao gồm:

• Biểu đồ Use Case: 6 biểu đồ từ mức tổng quát đến chi tiết cho khách hàng (đăng ký, đăng nhập, tìm kiếm, xem thông tin, quản lý giỏ hàng) và admin (quản lý sản phẩm, quản lý khách hàng, quản lý đơn hàng, báo cáo).
• Biểu đồ trạng thái: 4 biểu đồ mô tả vòng đời và trạng thái xử lý của chức năng đăng nhập quản lý khách hàng, đăng nhập quản lý sản phẩm, tìm kiếm và quản lý giỏ hàng.
• Biểu đồ tuần tự: 12 biểu đồ mô tả trình tự trao đổi thông điệp chi tiết cho từng tác vụ: đăng ký thành viên, đăng nhập, xem sản phẩm, thêm/xóa/cập nhật giỏ hàng, quản lý danh mục và các thao tác quản trị dữ liệu sản phẩm.
• Thiết kế cơ sở dữ liệu: Đặc tả chi tiết cấu trúc 7 bảng dữ liệu quan hệ (admin, cart detail, đăng kí, dahmuc, cart, sanpham, shipping) với đầy đủ tên trường, kiểu dữ liệu và thuộc tính khóa chính không cho phép null.

CHƯƠNG 3: THIẾT KẾ GIAO DIỆN WEBSITE

Chương 3 trình bày kết quả hiện thực hóa hệ thống thông qua hệ thống các giao diện màn hình chức năng được phân chia làm hai phân hệ:

• Giao diện phân hệ khách hàng: Thể hiện trực quan thông qua các ảnh chụp màn hình từ Hình 3.1 đến Hình 3.9, bao gồm giao diện trang chủ, trang giới thiệu sản phẩm mới, trang hiển thị tất cả sản phẩm, giao diện giỏ hàng, form đăng ký thành viên, form đăng nhập tài khoản, giao diện liên hệ, thanh công cụ tìm kiếm và trang thông tin tài khoản người dùng.
• Giao diện phân hệ quản trị: Thể hiện qua các ảnh chụp màn hình từ Hình 3.10 đến Hình 3.13, bao gồm giao diện đăng nhập dành cho quản trị viên, bảng liệt kê và cập nhật sản phẩm, danh sách thông tin người dùng đã đăng ký và bảng theo dõi danh sách các đơn đặt hàng phát sinh từ khách hàng.

Kết quả và đóng góp

• Kết quả đạt được:
  • Xây dựng hoàn chỉnh mô hình phân tích thiết kế hệ thống cho website bán hàng mô hình đồ chơi trực tuyến với hệ thống 22 biểu đồ UML đặc tả chi tiết hành vi và cấu trúc chức năng.
  • Thiết kế thành công hệ quản trị cơ sở dữ liệu MySQL gồm 7 bảng lưu trữ dữ liệu có cấu trúc, đáp ứng đầy đủ các quan hệ thông tin từ sản phẩm, danh mục, tài khoản người dùng đến đơn hàng và giao vận.
  • Hiện thực hóa giao diện website động đáp ứng các luồng nghiệp vụ mua sắm trực tuyến cho khách hàng và phân hệ quản trị dữ liệu cho ban quản trị.
• Giải pháp đề xuất: Đồ án đề xuất giải pháp ứng dụng công nghệ web mã nguồn mở (PHP kết hợp MySQL) nhằm tối ưu hóa chi phí đầu tư hạ tầng phần mềm cho các cơ sở kinh doanh mô hình đồ chơi quy mô vừa và nhỏ, chuyển đổi quy trình bán hàng thủ công sang phương thức trực tuyến.
• Đóng góp của tác giả: Đóng góp giải pháp xây dựng ứng dụng thực nghiệm phục vụ việc mua bán mô hình trên mạng Internet, cung cấp tài liệu nghiên cứu ban đầu về quy trình thiết kế website thương mại điện tử chuyên ngành cho sinh viên và cá nhân quan tâm.

Hạn chế và hướng phát triển

• Hạn chế của đồ án:
  • Do hạn chế về thời gian nghiên cứu, kinh nghiệm thực tế và trình độ của sinh viên, báo cáo đồ án còn tồn tại một số thiếu sót nhất định trong quá trình biên soạn.
  • Hệ thống mới chỉ đáp ứng và thực hiện đầy đủ các chức năng vận hành trong phạm vi địa lý cùng một thành phố.
  • Hệ thống bảo mật và cơ chế thanh toán trực tuyến còn ở mức cơ bản, chưa tích hợp sâu các cổng thanh toán điện tử phức tạp.
• Hướng nghiên cứu và phát triển tiếp theo:
  • Nghiên cứu và tìm hiểu sâu hơn về ngôn ngữ PHP cùng MySQL nhằm nâng cao hiệu năng, tối ưu hóa hệ thống để đáp ứng nhu cầu ngày càng cao của người dùng.
  • Nghiên cứu khả năng kết hợp ngôn ngữ PHP với các hệ quản trị cơ sở dữ liệu quy mô lớn hơn như Microsoft SQL Server, Oracle.
  • Tìm hiểu thêm các ngôn ngữ và phần mềm ứng dụng mới nhằm nâng cấp giao diện đồ họa, tăng tính thẩm mỹ và thân thiện với người dùng.
  • Mở rộng quy mô của trang web với nhiều tiện ích, chức năng nghiệp vụ nâng cao và mở rộng phạm vi phục vụ ra toàn quốc.

Giá trị tham khảo

Báo cáo đồ án tốt nghiệp là tài liệu tham khảo phù hợp cho:

• Sinh viên các chuyên ngành Công nghệ thông tin, Hệ thống thông tin, Kỹ thuật phần mềm đang chuẩn bị thực hiện đồ án môn học hoặc đồ án tốt nghiệp về đề tài xây dựng website thương mại điện tử.
• Các cá nhân tự học lập trình web mong muốn tìm hiểu phương pháp phân tích thiết kế hệ thống hướng đối tượng thông qua các biểu đồ UML thực tế (Use Case, State, Sequence).
• Nội dung đáng tham khảo nhất của đồ án là quy trình khảo sát nghiệp vụ bán hàng - nhập kho và cách thức chuyển hóa các yêu cầu nghiệp vụ thành cấu trúc 7 bảng cơ sở dữ liệu quan hệ trong MySQL.

Câu hỏi thường gặp

1. Đồ án sử dụng những công nghệ và ngôn ngữ nào để xây dựng website? Đồ án sử dụng ngôn ngữ lập trình kịch bản chạy phía máy chủ PHP kết hợp với hệ quản trị cơ sở dữ liệu MySQL. Về phía giao diện, hệ thống sử dụng HTML, CSS, XML và tham khảo các công cụ thiết kế giao diện như Microsoft Office FrontPage 2003, Macromedia Dreamweaver MX cùng các nền tảng mã nguồn mở (Joomla, WordPress).

2. Cơ sở dữ liệu của website gồm những bảng nào và thực hiện chức năng gì? Cơ sở dữ liệu của hệ thống gồm 7 bảng chính: admin (quản lý tài khoản quản trị), cart detail (lưu chi tiết sản phẩm và số lượng trong đơn hàng), đăng kí (lưu trữ thông tin cá nhân và tài khoản khách hàng), dahmuc (quản lý danh mục mô hình), cart (quản lý mã giỏ hàng, trạng thái đơn và phương thức thanh toán), sanpham (lưu thông tin, giá, số lượng, hình ảnh, mô tả sản phẩm), và shipping (lưu thông tin giao hàng).

3. Hệ thống phân chia quyền hạn và chức năng cho những tác nhân nào? Hệ thống phân định rõ hai tác nhân:

• Khách hàng: Đăng ký, đăng nhập, tìm kiếm sản phẩm theo tên/giá/nội dung, xem chi tiết sản phẩm, quản lý giỏ hàng (thêm, sửa, xóa sản phẩm) và đặt mua hàng.
• Quản trị viên (Admin): Đăng nhập quản trị, quản lý danh mục sản phẩm, quản lý thông tin và hình ảnh sản phẩm (thêm, sửa, xóa), quản lý thông tin khách hàng, tiếp nhận/kiểm tra/xử lý đơn đặt hàng và xem báo cáo thống kê.

4. Quy trình xử lý đơn hàng và nhập hàng trong khảo sát hiện trạng diễn ra như thế nào? Khách hàng lựa chọn mặt hàng từ danh mục trực tuyến và đưa vào giỏ hàng điện tử, sau đó hệ thống hiển thị trang xác lập đơn đặt hàng cùng thông tin khách hàng để xác nhận mua. Đối với quy trình nhập hàng, khi có yêu cầu nhập kho, nhà cung cấp giao hàng kèm hóa đơn; thủ kho tiến hành kiểm tra chất lượng lô hàng, đối chiếu chứng từ, gán mã số, cập nhật giá bán vào cơ sở dữ liệu và in phiếu nhập để lưu trữ hồ sơ.

5. Phạm vi hoạt động và hạn chế chính của đồ án được tác giả xác định là gì? Đồ án xác định chương trình chỉ thực hiện đầy đủ các chức năng ở phạm vi trong cùng một thành phố. Ngoài ra, do giới hạn về thời gian và kinh nghiệm, hệ thống còn mang tính thử nghiệm, cần tiếp tục tối ưu hóa mã nguồn PHP, nâng cấp cơ sở dữ liệu lên các hệ quản trị lớn hơn và hoàn thiện giao diện đồ họa trong tương lai.

Kết luận

Đồ án "Thiết kế website bán hàng mô hình đồ chơi" của tác giả Phạm Thùy Trang đã giải quyết bài toán xây dựng hệ thống thương mại điện tử phục vụ hoạt động mua bán mô hình trực tuyến dựa trên công nghệ PHP và MySQL. Báo cáo thể hiện đầy đủ quy trình từ khảo sát nghiệp vụ thực tế, mô hình hóa 22 biểu đồ UML đến thiết kế cơ sở dữ liệu 7 bảng và triển khai các giao diện chức năng cho khách hàng cùng ban quản trị. Đây là tài liệu học thuật mang tính ứng dụng thực nghiệm rõ ràng, cung cấp cơ sở tham khảo có giá trị cho sinh viên ngành Công nghệ thông tin trong việc nghiên cứu và phát triển các ứng dụng web thương mại điện tử.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TỔNG QUAN VỀ ĐỀ TÀI I. Lý do chọn đề tài: Như chúng ta cũng thấy trong thị trường hiện nay thì việc cạnh tranh về kinh doanh ngày càng trở nên quyết liệt và hầu hết những nhà kinh doanh, những công ty lớn đều rất chú tâm đến việc làm thoả mãn khách hàng một cách tốt nhất. So với kinh doanh truyền thống thì TMDT chi phí thấp hơn, hiệu quả đạt cao hơn. Hơn thế nữa, với lợi thế của công nghệ Internet nên việc truyền tải thông tin về sản phẩm nhanh chóng, thuận tiện.

Kết hợp với bộ phận giao hàng tận nơi, là thông qua bưu điện và ngân hàng để thanh toán tiền, càng tăng thêm thuận lợi để loại hình này phát triển. Biết được những nhu cầu đó chương trình “Xây dựng Website bán hàng đồ chơi trực tuyến” được xây dựng trên nền tảng Joomla nhằm để đáp ứng cho mọi người tiêu dùng trên toàn quốc và thông qua hệ thống Website này họ có thể đặt mua các mặt hàng hay sản phẩm cần thiết. Do đó, với sự ra đời các website bán hàng qua mạng, mọi người có thể mua mọi thứ hàng hóa mọi lúc mọi nơi mà không cần phải tới tận nơi để mua. Trên thế giới có rất nhiều trang website bán hàng trực tuyến nhưng vẫn chưa được phổ biến rộng rãi.

Và khái niệm thương mại điện tử còn khá xa lạ. Trước thực tế đó em đã chọn đề tài:Xây dựng “Xây dựng website bán hàng đồ chơi trực tuyến” cho đề tài khóa luận tốt nghiệp của mình. Mục đích, ý nghĩa chọn đề tài: Khảo sát hệ thống thông tin “Thương Mại Điện Tử” theo yêu cầu của các cá nhân, cơ quan, công ty…Việc bán hàng đòi hỏi cần phải có tư duy, đầu óc kinh doanh và khả năng nhạy bén nắm bắt thị trường. Một cửa hàng bán các mặt hàng không cần nhiều nhân viên, khách hàng không cần trực tiếp đến mua hàng mà có thể tại nhà dùng vài cái click chuột thì có thể có được sản phẩm mình cần.

Việc tạo ra một website thương mại điện tử bán hàng trực tuyến sẽ gặp nhiều khó khăn trong việc bảo mật thông tin, cũng như qui tín đến khách hàng. Joomla là một hệ thống quản trị nội dung (CMS – Content Management System) giúp bạn thực hiện các website động một cách nhanh chóng và dễ dàng. Là hệ thống quản trị nội dung mã nguồn mở số 1 thế giới hiện nay. Linh hoạt, đơn giản, thanh nhã, tính tuỳ biến rất cao và cực kỳ mạnh mẽ, đó là những gì có thể nói về Joomla! Được sử dụng ở trên toàn thế giới từ những trang web đơn giản cho đến những ứng dụng phức tạp.

Việc cài đặt Joomla! rất dễ dàng, đơn 8 giản trong việc quản lý và đáng tin cậy. Xây dựng được một website “Quản lý bán hàng trực tiếp qua mạng” tương đối hoàn chỉnh, phục vụ một cách có hiệu quả cho người dùng dựa trên việc sử dụng phần mềm quản trị CSDL MySQL và xây dựng ứng dụng dựa trên kết hợp các ngôn ngữ ngôn ngữ PHP, HTML, XML, CSS. Đồng thời cũng nghiên cứu song song thêm công cụ thiết kế giao diện Microsoft Office FrontPage 2003, Macromedia DreamWeaver MX thân thiện với người dùng. Phương pháp nghiên cứu +Về mặt lý thuyết - Tìm hiểu kỹ joomla.

thuật lập trình, cách thức hoạt động và các đối tượng trong - Hiểu được cách thức hoạt động của Client – Server. - Hiểu được cách lưu dữ liệu của hệ quản trị cơ sở dữ liệu MySQLServer. +Về mặt lập trình - Sử dụng ngôn ngữ Joomla và hệ quản trị MySQL Server để xây dựng trang web động +Về mặt hoạt động - Chương trình chỉ thực hiện đầy đủ các chức năng ở phạm vi trong cùng thành phố. Phạm vi, đối tượng của đề tài: xây dựng trang web ứng dụng bán hàng đồ chơi, mô hình …Trong thời đại thương mại điện tử đang ngày càng phát triển, việc ứng dụng vào hoạt động “Website bán hàng trực tuyến” đã mang lại nhiều ý nghĩa như: - Đỡ tốn nhiều thời gian cho người tiêu dùng cũng như nhà quản lý trongviệc tham gia vào hoạt động mua bán hàng.

- Giúp người tiêu dùng có được giá cả và hình ảnh mặt hàng một cách chính xác. - Giúp nhà quản lý dễ dàng hơn trong việc quản lý sản phẩm. - Nhà quản lý có thể thống kê các sản phẩm bán chạy một cách nhanh nhất giúp cho hoạt động sản xuất kinh doanh của mình trở nên tốt hơn. Ý nghĩa thực tiển của đề tài + Ý nghĩa đối với người sử dụng hệ thống website Có thể tra cứu, cập nhật, thống kê, báo cáo sản phẩm, nhà sản xuất, thông tin khách hàng, hóa đơn, thuế, … Mua sản phẩm dể dàng, ít tốn kém, hàng hóa chất lượng, phục vụ tận tình từ nhân viên website.

9 +Ý nghĩa đối với cá nhân sinh viên Tạo một website thân thiện, nhanh và hiệu quả hơn trong việc quản lý, hay bán sản phẩm bằng thủ công. Hoàn thành tốt luận văn tốt nghiệp đồng thời qua đó nâng cao trình độ của mình. GIỚI THIỆU VỀ PHP VÀ MYSQL 1. TỔNG QUAN VỀ PHP.

- Php là gì? • Php được viết tắt của chữ Personal Home Page là ngôn ngữ script trên server chạy trên phía máy chủ (Server side) giống như các server script khác như: asp, jsp, cold fusion,… Nó cho phép dễ dàng xây dựng các trang web động, mà tương tác được với mọi cơ sở dữ liệu như: Informix, MySQL, PostgreSQL, Oracle, Sybase, SQL Server,… • Php còn là phần mềm mở, dùng cho mục đích tổng quát. Thích hợp với Web và có thể dễ dàng nhúng vào trang HTML. Mã PHP có thể thực thi trên Webserver để tạo ra mã HTML và xuất ra trình duyệt web theo yêu cầu của người sử dụng. - Đặc điểm của file php.

• Php có thể chạy trên các môi trường (platforms) khác nhau như: Windows, Linux, Unix… Nó còn có khả năng tương thích với hầu hết các servers đang sử dụng hiện nay như: Apache, IIS. • Ngoài ra các file PHP trả về kết quả cho trình duyệt là một trang thuần HTML, và các file PHP có thể chứa văn bản (Text), các thẻ HTML (HTML tags) và các đoạn mã kịch bản (Script). • Phần lớn các file PHP có phần mở rộng là:. Phpml và lưu ý rằng, từ phiên bản 4.0 trở về sau mới hỗ trợ session.

- Quá trình thông dịch trang php. • Php là kịch bản trình chủ được chạy trên nền php Engine, cùng với ứng dụng Web Server để quản lý chúng. • Khi trang php được gọi, Web Server triệu gọi php Engine để thông dịch, dịch trang php và trả về kết quả cho người sử dụng là một trang thuần HTML 10 Hình 1 Quá trình thông dịch trong php - Ưu điểm của Php: • Có nhiều lý do khiến cho việc sử dụng ngôn ngữ này chiếm ưu thế xin nêu ra đây một số lý do cơ bản : • Mã nguồn mở (open source code). Miễn phí, download dễ dàng từ Internet.

Ngôn ngữ rất dễ học, dễ viết. Mã nguồn không phải sửa lại nhiều khi viết chạy cho các hệ điều hành từ Windows, Linux, Unix Rất đơn giản trong việc kết nối với nhiều nguồn DBMS, ví dụ như: MySQL, Microsoft SQL Server 2000, Oracle, PostgreSQL, Adabas, dBase, Empress, FilePro, Informix, InterBase, mSQL, Solid, Sybase, Velocis và nhiều hệ thống CSDL thuộc Hệ Điều Hành Unix (Unix dbm) cùng bất cứ DBMS nào có sự hổ trợ cơ chế ODBC (Open Database Connectivity) ví dụ như DB2 của IBM. 2 TỔNG QUAN VỀ MYSQL: 2.1 SQL là gì ? • SQL là chuẩn ngôn ngữ ANSI để truy cập CSDL. SQL là viết tắt của Structured Query Language - Ngôn ngữ truy vấn cấu trúc.

• SQL là một chuẩn của ANSI (American National Standards Institute - Viện tiêu chuẩn quốc gia Hoa kỳ) về truy xuất các hệ thống CSDL. Các câu lệnh SQL được sử dụng để truy xuất và cập nhật dữ liệu trong một CSDL. • SQL hoạt động với hầu hết các chương trình CSDL như MS Access, DB2, Informix, MS SQL Server, Oracle, Sybase v. Nó có nhiều phiên bản cho các hệ điều hành khác nhau: phiên bản Win32 cho các hệ điều hành dòng Windows, Linux, Mac OS X, Unix, Solaris… 2.3 Tạo cơ sở dữ liệu với người dùng.

Kết nối và tạo cơ sở dữ liệu. • Để kết nối cơ sở dữ liệu ta có thể thực hiện theo hai cách: • + Kết nối và tạo CSDL bằng Command line. • + Kết nối và tạo CSDL bằng giao diện đồ họa: MySQL Administrator hoặc phpmyadmin. Quản lí người dùng.

• Để đăng nhập vào MySQL ta có thể sử dụng user là root và pass là rỗng. • Ngoài tài khoản này ta có thể tạo thêm các tài khoản cho người dùng với các users và pass khác nhau. Cấp quyền cho người dùng. • Với quyền root ta có thể thực hiện mọi thao tác trên CSDL: select, update, insert, delete,… • Tuy nhiên, khi tạo quyền người dùng ta cũng có thể hạn chế bớt một số quyền nhất định nào đó.

Xóa quyền hoặc tài khoản người dùng. • Sau khi cấp quyền cho người dùng ta có thể thêm hoặc loại bỏ một số quyền nào đó. • Với việc truy cập vào tài khoản root ta có thể xóa các tài khoản người dùng đã được tạo ra. 12 CHƯƠNG 2: KHẢO SÁT VÀ PHÂN TÍCH HỆ THỐNG I.

Khảo sát hiện trạng • Khảo sát hiện trạng Sau khi khảo sát hiện trạng em nắm bắt được những thông tin sau: Quản lý khách hàng: Mỗi khách hàng được quản lý các thông tin sau đây: Họ tên, địa chỉ, điện thoại, fax, email. • Ngoài ra khách hàng là công ty hay cơ quan thì quản lý thêm tên công ty/ cơ quan. Quản lý mặt hàng: Mỗi mặt hàng được quản lý những thông tin: Tên mặt hàng, đơn giá, số lượng, hình ảnh, mô tả. • Quá trình đặt hàng của khách hàng: khách hàng xem và lựa chọn mặt hàng cần mua.

• Trong quá trình lựa chọn, bộ phận bán hàng sẽ trực tiếp trao đổi thông tin cùng khách hàng, chịu trách nhiệm hướng dẫn. • Sau khi lựa chọn xong, bộ phận bán hàng sẽ lập đơn đặt hàng của khách. Sau khi tiếp nhận yêu cầu trên, bộ phận này sẽ làm hóa đơn và thanh toán tiền. Quá trình nhập hàng: Sau khi nhận yêu cầu từ cửa hàng thì nhà cung cấp sẽ giao hàng cho cửa hàng có kèm hóa đơn hay bảng chi tiết các loại mặt hàng.

• Thủ kho sẽ kiểm tra lô hàng của từng nhà cung cấp và trong trường hợp giao hàng không đúng yêu cầu đặt hàng hay kém chất lượng thì thủ kho sẽ trả lại nhà cung cấp và yêu cầu giao lại những mặt hàng bị trả đó. • Tiếp theo thủ kho sẽ kiểm tra chứng từ giao hàng để gán giá trị thành tiền cho từng sản phẩm.
