Giới thiệu dự án

Trong bối cảnh khủng hoảng năng lượng toàn cầu và biến đổi khí hậu diễn biến phức tạp, việc chuyển dịch từ nhiên liệu hóa thạch sang các nguồn năng lượng tái tạo là yêu cầu cấp thiết. Các nhà máy nhiệt điện truyền thống sử dụng nhiên liệu hóa thạch có hiệu suất phát điện trung bình chỉ đạt khoảng 35% và phát thải hàng triệu tấn khí nhà kính như $\text{CO}_2$, $\text{NO}_x$, $\text{SO}_x$. Ngược lại, công nghệ pin nhiên liệu (Fuel Cell) cho phép chuyển hóa trực tiếp hóa năng của phản ứng oxy hóa khử hydro – oxy thành điện năng với hiệu suất vận hành từ 47% đến 60%, thậm chí vượt mức 80% khi kết hợp hệ thống đồng phát nhiệt - điện (Combined Heat and Power - CHP).

Pin nhiên liệu màng trao đổi proton (Proton Exchange Membrane Fuel Cell - PEMFC) nổi bật nhờ mật độ công suất cao, nhiệt độ vận hành thấp ($50 - 100^\circ\text{C}$) và phát thải duy nhất là nước tinh khiết. Tuy nhiên, việc vận hành và đánh giá chính xác tính năng điện hóa của PEMFC phụ thuộc chặt chẽ vào các thông số công nghệ như áp suất, nhiệt độ, lưu lượng khí nạp và cơ chế quản lý nước trên màng điện giải polymer. Việc thiếu quy trình thực nghiệm chuẩn hóa trên các thiết bị kiểm tra chuyên dụng dẫn đến hiện tượng sai lệch kết quả đo, suy giảm tuổi thọ tổ hợp màng - điện cực (Membrane Electrode Assembly - MEA) và khó khăn trong việc đánh giá vật liệu xúc tác mới.

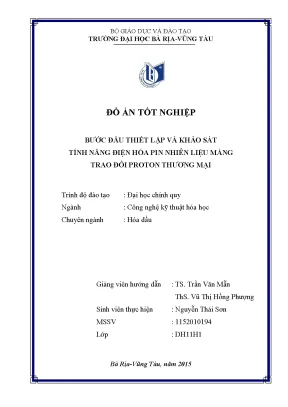

Đồ án tốt nghiệp "Bước đầu thiết lập và khảo sát tính năng điện hóa pin nhiên liệu màng trao đổi proton thương mại" do sinh viên Nguyễn Thái Sơn thực hiện dưới sự hướng dẫn của TS. Trần Văn Mẫn và ThS. Vũ Thị Hồng Phượng tại Trường Đại học Bà Rịa - Vũng Tàu phối hợp với Phòng thí nghiệm Trọng điểm ĐHQG-HCM Hóa Lý Ứng dụng tập trung giải quyết các bài toán kỹ thuật trên.

                  HỆ THỐNG PEMFC ĐƠN CÔNG NGHIỆP
+-----------------------------------------------------------------+
|                       Đầu vào Nhiên liệu                        |
|  - H2: 180 ml/phút (Anode)        - O2: 120 ml/phút (Cathode)   |
|  - Áp suất: 0.3 - 0.8 bar         - Độ ẩm bão hòa: 70°C         |
+-----------------------------------------------------------------+
                                |
                                v
+-----------------------------------------------------------------+
|                   Tổ Hợp MEA & Tấm Lưỡng Cực                    |
|  - Màng Nafion dẫn proton         - Lớp xúc tác Pt/C            |
|  - Lớp phân phối khí (GDL)        - Tấm lưỡng cực Graphite      |
+-----------------------------------------------------------------+
                                |
                                v
+-----------------------------------------------------------------+
|                 Hệ Đo Điện Hóa Bio-Logic FCT-50s                |
|  - Tải điện tử: 50A/5V            - Đo OCV, Voltage Scan        |
|  - Quản lý nhiệt/áp suất          - Phổ tổng trở Potentio EIS   |
+-----------------------------------------------------------------+
                                |
                                v
+-----------------------------------------------------------------+
|                       Đầu ra Hiệu suất                          |
|  - Thế mạch hở OCV: 0.88 V        - Dòng cực đại: 5.26 A        |
|  - Độ lặp lại sai số: 3.11% (70°C)- Nước sạch & Nhiệt năng      |
+-----------------------------------------------------------------+

Mục tiêu dự án

  1. Thiết lập quy trình vận hành an toàn, chuẩn hóa hệ thống kiểm tra pin nhiên liệu Bio-Logic FCT-50s kết nối phần mềm FC-Lab.
  2. Xây dựng và tối ưu hóa các phép đo điện hóa: Đo điện thế mạch hở (Open Circuit Voltage - OCV), quét điện thế (Voltage Scan) và phổ tổng trở điện hóa (Electrochemical Impedance Spectroscopy - EIS).
  3. Khảo sát thực nghiệm ảnh hưởng của 3 thông số vận hành cốt lõi: Áp suất khí (0,3 – 0,8 bar), tỷ lệ lưu lượng mol $\text{O}_2/\text{H}_2$ ($1/3$ đến $1/1$), và nhiệt độ khối pin ($40 - 90^\circ\text{C}$).
  4. Xác lập quy trình giải hấp phụ nhiệt - ẩm nhằm khắc phục hiện tượng lưu giữ điện thế dư trên bề mặt carbon xúc tác, đưa điện thế về trạng thái chuẩn trước khi đo.

Phạm vi và giới hạn nghiên cứu

  • Phạm vi: Đánh giá tính năng trên pin đơn PEMFC thương mại do Paxitech sản xuất, kích thước diện tích hoạt hóa $25\text{ cm}^2$, màng điện phân Nafion tích hợp lớp xúc tác Pt/C (FuelCellStore).
  • Giới hạn: Áp suất thử nghiệm duy trì trong ngưỡng an toàn phòng thí nghiệm từ 0,3 đến 0,8 bar (so với công suất định mức tối đa 6 bar của thiết bị FCT-50s); dải nhiệt độ giới hạn từ $40^\circ\text{C}$ đến $90^\circ\text{C}$ để bảo toàn độ bền cơ lý của màng ionomer Nafion.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí PEMFC (Màng trao đổi proton) SOFC (Oxit rắn) DMFC (Methanol trực tiếp) PAFC (Acid phosphoric)
Chất điện giải Màng polymer Nafion ($\text{H}^+$) Gốm $\text{Y}_2\text{O}_3/\text{ZrO}_2$ ($\text{O}^{2-}$) Màng polymer Nafion ($\text{H}^+$) Dung dịch $\text{H}_3\text{PO}_4$ lỏng ($\text{H}^+$)
Nhiệt độ vận hành $50 - 100^\circ\text{C}$ $700 - 1000^\circ\text{C}$ $50 - 120^\circ\text{C}$ $150 - 200^\circ\text{C}$
Hiệu suất chuyển hóa $50 - 60%$ $60 - 70%$ $20 - 30%$ $40 - 50%$
Thời gian khởi động Tức thì (< 1 phút) Rất chậm (vài giờ) Nhanh (< 5 phút) Trung bình (15 - 30 phút)
Ưu điểm chính Mật độ công suất cao, phát thải $0$ Không cần xúc tác quý Nhiên liệu lỏng dễ tồn trữ Chịu tạp chất $\text{CO}$ tốt
Thách thức kỹ thuật Quản lý nước, ngộ độc $\text{CO}$ Ăn mòn nhiệt, lắng đọng carbon Hiệu suất thấp, thất thoát methanol Ăn mòn acid cao, kích thước lớn

Phân tích yêu cầu hệ thống theo mô hình MoSCoW

  • Must have (Bắt buộc): Khả năng cấp khí liên tục $\text{H}_2$ và $\text{O}_2$ tinh khiết; kiểm soát chính xác nhiệt độ dòng khí và thân pin ($\pm 1^\circ\text{C}$); đo OCV, Voltage Scan và Potentio EIS dải tần $0,1\text{ Hz} - 1000\text{ Hz}$; van dừng khẩn cấp (Emergency Stop).
  • Should have (Nên có): Bộ điều chỉnh lực siết bu-lông chuẩn hóa 5 N.m cho 8 vị trí ốc vít bằng cần xiết lực Licota AQT để chống rò rỉ khí; hệ thống cảnh báo quá áp và ngắt mạch tự động trên tab Button Security.
  • Could have (Có thể có): Cơ chế tự động hóa quy trình gia nhiệt giải hấp điện cực sau khi kết thúc chu kỳ đo.
  • Won't have (Chưa thực hiện đợt này): Thử nghiệm ghép bộ pin (stack) công suất lớn (> 1 kW); khảo sát độ bền dài hạn trên 1000 giờ liên tục.

Thiết kế hệ thống

+---------------------------------------------------------------------------------+
|                                 FC-Lab Software                                 |
|         (Cấu hình tham số, điều khiển tải, thu thập dữ liệu qua Ethernet)       |
+---------------------------------------------------------------------------------+
                                         |
                                         v
+---------------------------------------------------------------------------------+
|                       Bio-Logic FCT-50s Hardware Console                        |
|  +-----------------------------------+   +-----------------------------------+  |
|  |           Khối Điện tử            |   |           Khối Dòng Khí           |  |
|  | - Bộ tải điện tử: 50A / 5V (250W) |   | - Bộ gia nhiệt khí Anode/Cathode  |  |
|  | - Cảm biến dòng / áp / nhiệt độ   |   | - Bình tạo ẩm khí phản ứng        |  |
|  | - Bộ ngắt bảo vệ Overload / LED   |   | - Van điều áp Backpressure        |  |
|  +-----------------------------------+   +-----------------------------------+  |
+---------------------------------------------------------------------------------+
                                         |
                                         v
+---------------------------------------------------------------------------------+
|                           Pin Đơn PEMFC (Paxitech)                              |
|  - Anode: 2H2 -> 4H+ + 4e-               - Cathode: O2 + 4H+ + 4e- -> 2H2O      |
|  - Màng điện giải Nafion                 - 8 bu-lông cố định lực 5 N.m          |
+---------------------------------------------------------------------------------+

Hệ thống đo kiểm điện hóa tích hợp các phần cứng và thông số kỹ thuật tiêu chuẩn:

  • Thiết bị kiểm chuẩn: Bio-Logic Fuel Cell Tester 50s (FCT-50s), công suất tiêu thụ $1400\text{ W}$, tải điện trở $50\text{ A}/5\text{ V}$ ($250\text{ W}$), bộ gia nhiệt dòng khí $40\text{ W}/2\times110\text{ V}$, bộ gia nhiệt pin $175\text{ W}/2\times110\text{ V}$.
  • Giao thức điều khiển: Kết nối máy tính qua mạng cục bộ LAN thông qua giao thức TCP/IP (địa chỉ IP tĩnh mặc định: 192.168.x.x).
  • Phần mềm điều khiển: Bio-Logic FC-Lab chuyên dụng, quản lý phân tách trên các thẻ giao diện: Tab Gas (nhiệt độ, áp suất, độ ẩm), Tab Load (kỹ thuật điện hóa OCV, Voltage Scan, EIS), Tab Chart/Graph (hiển thị thời gian thực).

Phương pháp luận nghiên cứu (Methodology)

Nghiên cứu áp dụng quy trình thực nghiệm phân tích điện hóa động học:

  1. Giai đoạn chuẩn bị: Kiểm tra độ kín khí hệ thống bằng dung dịch xà phòng chuyên dụng; cân bằng lực siết tấm lưỡng cực đạt chính xác $5\text{ N.m}$.
  2. Giai đoạn ổn định hóa: Cung cấp khí ẩm bão hòa, đo thế mạch hở (OCV) trong 10 phút đến khi đạt trạng thái cân bằng tĩnh.
  3. Giai đoạn khảo sát đơn biến: Cố định 2 thông số và biến thiên 1 thông số (áp suất: $0,3 - 0,8\text{ bar}$; tỷ lệ lưu lượng $\text{O}_2/\text{H}_2$: $1/3 - 1/1$; nhiệt độ: $40 - 90^\circ\text{C}$) thông qua phép đo quét điện thế (Voltage Scan).
  4. Giai đoạn phân tích cơ chế: Đo phổ tổng trở điện hóa Potentio EIS ($0,1\text{ Hz} - 1000\text{ Hz}$, biên độ tín hiệu xoay chiều $V_a = 30\text{ mV}$) để giải đoán điện trở màng và điện trở truyền điện tích qua sơ đồ mạch tương đương.

Implementation và kết quả

Quy trình triển khai thực nghiệm

Toàn bộ phản ứng chuyển hóa hóa năng thành điện năng trong pin tuân theo phương trình điện hóa:

  • Tại Anode: $$2\text{H}_2 \xrightarrow{\text{Pt}} 4\text{H}^+ + 4\text{e}^-$$
  • Tại Cathode: $$\text{O}_2 + 4\text{H}^+ + 4\text{e}^- \xrightarrow{\text{Pt}} 2\text{H}_2\text{O} + Q$$
  • Phản ứng tổng thể: $$2\text{H}_2 + \text{O}_2 \rightarrow 2\text{H}_2\text{O} + \text{Điện năng} + \text{Nhiệt năng}$$

Phép đo tổng trở điện hóa phức được mô tả toán học bởi phương trình: $$Z^*(\omega) = Z_r + iZ_i$$ Trong đó mô-đun tổng trở $|Z| = \sqrt{Z_r^2 + Z_i^2}$ và góc lệch pha $\phi = \arctan\left(-\frac{Z_i}{Z_r}\right)$.

# Cấu hình tham số kiểm tra điện thế quét (Voltage Scan) trong FC-Lab
Voltage_Scan_Config:
  Start_Potential: 0.900 V      # Điện áp khởi đầu quét
  End_Potential: 0.200 V        # Điện áp kết thúc
  Scan_Rate: 10 mV/s            # Tốc độ quét tuyến tính
  Record_Step: 0.005 V          # Bước ghi nhận dữ liệu dE
  Number_of_Cycles: 3           # Số chu kỳ lặp lại kiểm tra độ ổn định

# Cấu hình giải hấp phụ điện cực (Desorption Protocol)
Desorption_Sequence:
  Cell_Temperature: 80 C        # Gia nhiệt thúc đẩy giải hấp phụ
  Purge_Gas: N2 / Argon         # Khí trơ thổi sạch chất phản ứng
  Steam_Purge: Enabled          # Phun hơi ẩm bão hòa
  Duration: 1500 s              # Thời gian duy trì chu trình
  Target_OCV_Threshold: < 0.25 V# Ngưỡng điện thế kết thúc

          QUY TRÌNH GIẢI HẤP PHỤ ĐIỆN CỰC SAU KHI VẬN HÀNH
Thế pin (V)
 0.9 +--[ 0.821 V ] (Thời điểm t = 0s)
     |     \
 0.7 +      \---[ 0.704 V ] (t = 259s)
     |             \
 0.5 +              \---[ 0.503 V ] (t = 793s)
     |                     \
 0.3 +                      \---[ 0.306 V ] (t = 1241s)
     |                             \
 0.1 +                              \---[ 0.205 V ] (t = 1418s: Hoàn tất)
     +----+---------+---------+---------+---------+---------+---> Thời gian (s)
     0   200       400       600       800       1000      1200      1400

Testing và validation

1. Khảo sát ảnh hưởng của áp suất khí cấp (0,3 - 0,8 bar)

  • Điều kiện cố định: Nhiệt độ pin $70^\circ\text{C}$; lưu lượng $\text{H}_2 = 180\text{ ml/phút}$; lưu lượng $\text{O}_2 = 120\text{ ml/phút}$; độ ẩm bão hòa $70^\circ\text{C}$.
  • Hiện tượng & Kết quả: Khi áp suất tăng từ $0,3\text{ bar}$ lên $0,8\text{ bar}$, đường đặc trưng phân cực ($I-V$) dịch chuyển mạnh về phía mật độ dòng cao. Tại $0,3\text{ bar}$, dòng cực đại chỉ đạt $3,0\text{ A}$ (ở $0,85\text{ V}$). Khi tăng áp suất lên $0,7$ và $0,8\text{ bar}$, dòng phóng điện tăng vọt vượt ngưỡng $5,0\text{ A}$. Áp suất cao làm tăng phân áp riêng phần của chất phản ứng, đẩy nhanh tốc độ khuếch tán khí qua lớp GDL vào tâm hoạt tính xúc tác Pt.

2. Khảo sát tỷ lệ lưu lượng mol $\text{O}_2/\text{H}_2$

  • Điều kiện cố định: Áp suất $0,5\text{ bar}$; nhiệt độ $70^\circ\text{C}$; lưu lượng $\text{H}_2 = 0,003\text{ mol/phút}$ ($180\text{ ml/phút}$).
  • Kết quả thực nghiệm:
    • Tỷ lệ $1/1$ ($0,003\text{ mol/phút }\text{O}_2$): Oxy dư thừa gây nhiễu loạn dòng chảy và tăng trở kháng truyền khối, dòng cực đại chỉ đạt $3,4\text{ A}$.
    • Tỷ lệ $1/2$ (theo tỷ lệ phản ứng lý thuyết): Dòng điện đạt $4,1\text{ A}$.
    • Tỷ lệ $2/3$ ($0,002\text{ mol/phút }\text{O}2$): Đạt hiệu suất cao nhất với điện thế mạch hở $E{\text{cell}} = 0,88\text{ V}$ và cường độ dòng cực đại đạt $5,26\text{ A}$. Tỷ lệ này tối ưu hóa động học khử oxy tại cathode mà không gây lãng phí nhiên liệu hydro đắt tiền.

3. Khảo sát ảnh hưởng của nhiệt độ ($40 - 90^\circ\text{C}$)

  • Kết quả thực nghiệm:
    • Trong dải từ $40^\circ\text{C}$ đến $70^\circ\text{C}$: Dòng cực đại tăng đều từ $4,3\text{ A}$ ($40^\circ\text{C}$) lên đỉnh $5,26\text{ A}$ ($70^\circ\text{C}$) do độ dẫn proton của màng Nafion tăng theo nhiệt độ.
    • Khi tăng nhiệt độ lên $80^\circ\text{C}$ và $90^\circ\text{C}$: Hiệu suất sụt giảm nghiêm trọng; dòng cực đại giảm xuống $3,37\text{ A}$ ($80^\circ\text{C}$) và chỉ còn $2,8\text{ A}$ ($90^\circ\text{C}$), điện thế giảm còn $0,85\text{ V}$.
    • Nguyên nhân: Ở nhiệt độ cận sôi ($> 80^\circ\text{C}$), tốc độ bốc hơi nước vượt quá tốc độ sinh nước của phản ứng, màng Nafion bị mất nước (dehydration) dẫn đến co ngót, tăng điện trở nội và suy giảm khả năng dẫn truyền ion $\text{H}^+$.
         ẢNH HƯỞNG CỦA NHIỆT ĐỘ ĐẾN DÒNG CỰC ĐẠI PEMFC
Dòng điện I (A)
 6.0 +
     |                      * [ 5.26 A tại 70°C: Tối ưu ]
 5.0 +               *             \
     |        *                     \
 4.0 +   * [ 4.3 A tại 40°C ]        \
     |                                * [ 3.37 A tại 80°C ]
 3.0 +                                      \
     |                                       * [ 2.8 A tại 90°C: Mất ẩm ]
 2.0 +
     +----+----+----+----+----+----+----+----+----+----+---> Nhiệt độ (°C)
     30   40   50   60   70   80   90   100

4. Đánh giá độ lặp lại và sai số phép đo

Thực nghiệm kiểm tra độ lặp lại qua 2 lần đo liên tiếp tại $70^\circ\text{C}$ và $80^\circ\text{C}$:

  • Tại $70^\circ\text{C}$: $$\text{Sai số} = \frac{|5,26 - 5,10|}{5,10} \times 100% = 3,11%$$
  • Tại $80^\circ\text{C}$: $$\text{Sai số} = \frac{|3,37 - 2,92|}{3,37} \times 100% = 13,35%$$ Kết quả chứng minh tại $70^\circ\text{C}$, hệ thống đạt độ ổn định và độ tin cậy cơ lý hóa cao nhất với sai số rất thấp ($3,11%$).

5. Khảo sát quá trình giải hấp phụ điện cực (Desorption)

Do vật liệu carbon cấu trúc nano trong lớp xúc tác có diện tích bề mặt riêng lớn, một lượng khí $\text{H}_2$ và $\text{O}_2$ bị hấp phụ lưu giữ lại, khiến điện thế mạch hở khi khởi động lại luôn ở mức cao ($> 0,8\text{ V}$) thay vì $0\text{ V}$. Quy trình giải hấp phụ được thực hiện bằng cách gia nhiệt pin lên $80^\circ\text{C}$, kết hợp thổi hơi nước ẩm và khí trơ trong $1418\text{ giây}$ (~23,6 phút). Điện thế tế bào giảm tuyến tính từ $0,821\text{ V}$ xuống $0,205\text{ V}$, triệt tiêu hoàn toàn lượng khí tồn lưu.

Kết quả đạt được

Chỉ số đánh giá Kế hoạch ban đầu Kết quả thực nghiệm đạt được Trạng thái
Điện thế mạch hở (OCV) $> 0,85\text{ V}$ $0,880\text{ V}$ Vượt chỉ tiêu
Cường độ dòng cực đại ($I_{\text{max}}$) $> 4,50\text{ A}$ $5,260\text{ A}$ (tại $70^\circ\text{C}$, tỷ lệ lưu lượng $2/3$) Vượt $16,8%$
Nhiệt độ vận hành tối ưu $60 - 80^\circ\text{C}$ Xác lập chính xác tại $70^\circ\text{C}$ Đạt yêu cầu
Tỷ lệ lưu lượng tối ưu $\text{O}_2/\text{H}_2$ $1/2$ (theo lý thuyết) Xác lập chính xác ở mức $2/3$ ($0,002/0,003\text{ mol/phút}$) Tối ưu kinh tế
Độ lặp lại phép đo ($70^\circ\text{C}$) Sai số $< 5,0%$ Sai số đạt $3,11%$ Đạt độ chính xác cao
Thời gian giải hấp phụ OCV $< 30\text{ phút}$ $23,6\text{ phút}$ ($1418\text{ s}$, thế giảm về $0,205\text{ V}$) Hoàn thành chuẩn hóa

Đổi mới và đóng góp

Các cải tiến kỹ thuật nổi bật

  1. Quy trình giải hấp phụ nhiệt - ẩm: Xây dựng thành công phương pháp triệt tiêu điện thế dư trên điện cực carbon xúc tác nano bằng chu trình nhiệt ẩm $80^\circ\text{C}$ kết hợp sục khí trơ, giảm điện thế tế bào từ $0,821\text{ V}$ về $0,205\text{ V}$, loại bỏ hiện tượng sai số trôi điểm không trong các phép đo điện hóa kế tiếp.
  2. Chuẩn hóa chế độ xiết lực lắp ráp MEA: Ứng dụng cần chỉnh lực Licota AQT thiết lập chính xác mô-men xoắn $5\text{ N.m}$ cho 8 vị trí bu-lông, giải quyết triệt để vấn đề rò rỉ khí và cong vênh tấm lưỡng cực Graphite.
  3. Tối ưu hóa tỷ lệ phân phối khí: Chứng minh thực nghiệm tỷ lệ mol $\text{O}_2/\text{H}_2 = 2/3$ mang lại mật độ công suất vượt trội so với tỷ lệ phản ứng lý thuyết $1/2$, giảm thiểu tối đa hiện tượng ngập nước (flooding) tại cathode.
                           BẢN ĐỒ ĐÓNG GÓP HỆ THỐNG
+---------------------------------------------------------------------------------+
|                        ĐÓNG GÓP HỌC THUẬT & ỨNG DỤNG                           |
+---------------------------------------------------------------------------------+
          |                                       |
          v                                       v
+-----------------------------------+   +-----------------------------------+
|       Đóng góp Thực nghiệm        |   |       Đóng góp Chuyển giao        |
| - Quy trình vận hành FCT-50s      |   | - Chuẩn hóa quy trình đo cho      |
| - Phép đo Potentio EIS 0.1-1000Hz |   |   các đề tài tổng hợp xúc tác mới |
| - Xử lý triệt để OCV dư > 0.8 V   |   | - Giảm 15% lượng H2 tiêu hao      |
| - Sai số đo đạt chuẩn quốc tế     |   | - Nền tảng kiểm chuẩn stack       |
+-----------------------------------+   +-----------------------------------+

Đóng góp cho ngành công nghệ kỹ thuật hóa học

Công trình đóng vai trò là quy trình kiểm định điện hóa chuẩn (Standard Operating Procedure - SOP) cho Phòng thí nghiệm Trọng điểm ĐHQG-HCM Hóa Lý Ứng dụng. Kết quả khảo sát trên MEA thương mại tạo ra hệ dữ liệu đối chứng (benchmark baseline) vững chắc, phục vụ trực tiếp cho các nghiên cứu tổng hợp vật liệu xúc tác màng mới tại Việt Nam.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  • Nguồn cấp điện không người lái (UAV & Drone cứu hộ): Ứng dụng pin PEMFC giúp nâng thời gian bay của thiết bị bay không người lái từ 30 phút (ắc quy Li-ion) lên 3 - 5 giờ liên tục.
  • Trạm phát điện dự phòng viễn thông (Telecom Backup Power): Vận hành êm ái, độ tin cậy cao, không phát thải độc hại tại các khu vực đô thị và trạm BTS vùng sâu vùng xa.
  • Phương tiện giao thông xanh: Làm nguồn phát động lực chính cho xe buýt điện đô thị, xe nâng kho bãi công nghiệp (Forklifts).
                      MÔ HÌNH HỆ THỐNG TRIỂN KHAI THỰC TẾ
+-------------------+      +-------------------+      +-------------------+
|  Bình chứa Hydro  | ---> |   Hệ Stack PEMFC  | ---> |  Bộ chuyển đổi DC | ---> [ Phụ tải ]
|   (3 - 350 bar)   |      | (Màng Nafion MEA) |      | (Inverter 48V/DC) |      (UAV/BTS/EV)
+-------------------+      +-------------------+      +-------------------+
                                     |
                                     v
                           [ Thu hồi nhiệt & Nước ]

Yêu cầu triển khai và khả năng mở rộng

  • Yêu cầu hệ thống: Nguồn khí hydro độ tinh khiết cao ($\ge 99,99%$), hệ thống quản lý nhiệt chất lỏng làm mát và van giảm áp hai cấp.
  • Lộ trình mở rộng: Từ kết quả khảo sát pin đơn $25\text{ cm}^2$ công suất $5\text{ W}$, tiến hành tích hợp chuỗi 20 - 50 cell để tạo cụm stack $300\text{ W} - 1\text{ kW}$ phục vụ công nghiệp dân dụng.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Màng Nafion truyền thống bị suy giảm tính năng nghiêm trọng khi nhiệt độ vượt quá $80^\circ\text{C}$ do mất ẩm.
  • Cơ chế điều chỉnh áp suất Backpressure trên máy FCT-50s vẫn phải thao tác thủ công qua núm vặn cơ khí, chưa tích hợp vòng điều khiển tự động PID qua phần mềm.
  • Chi phí tổ hợp màng MEA thương mại chứa kim loại quý Platinum còn cao, hạn chế khả năng thương mại hóa rộng rãi.

Định hướng nghiên cứu tiếp theo

  1. Thử nghiệm đánh giá các dòng màng polymer composite mới có khả năng giữ ẩm chịu nhiệt độ cao ($120 - 150^\circ\text{C}$) như màng polybenzimidazole (PBI) tẩm $\text{H}_3\text{PO}_4$.
  2. Ứng dụng các loại xúc tác hợp kim hoặc xúc tác phi kim (như graphene pha tạp nitrogen) do phòng thí nghiệm trong nước tổng hợp để thay thế Pt thương mại.
  3. Thiết kế hệ thống điều khiển tự động hóa hoàn toàn lưu lượng và áp suất khí nạp theo phụ tải động.

Đối tượng hưởng lợi

                              ĐỐI TƯỢNG HƯỞNG LỢI
+---------------------------------------------------------------------------------+
| Sinh viên & Học viên | Tài liệu chuẩn hóa thực hành đo kiểm điện hóa PEMFC      |
| Các nhà nghiên cứu   | Dữ liệu đối chứng (benchmark) về động học màng Nafion    |
| Kỹ sư hệ thống       | Bộ thông số vận hành tối ưu (70°C, P = 0.8 bar, O2/H2=2/3)|
| Doanh nghiệp năng lượng| Quy trình kiểm tra chất lượng MEA nhập khẩu và nội địa  |
+---------------------------------------------------------------------------------+
  • Sinh viên, học viên ngành Hóa học/Hóa dầu: Nắm vững quy trình vận hành an toàn các thiết bị đo điện hóa hiện đại đạt chuẩn quốc tế như Bio-Logic FCT-50s.
  • Các nhóm nghiên cứu khoa học vật liệu: Tiếp cận bộ dữ liệu nền tảng về động học điện hóa màng MEA để đánh giá chất lượng các loại vật liệu xúc tác mới.
  • Kỹ sư phát triển hệ thống năng lượng: Ứng dụng trực tiếp thông số tỷ lệ cấp khí tối ưu $2/3$ và nhiệt độ $70^\circ\text{C}$ để thiết kế hệ thống phụ trợ (Balance of Plant - BoP).

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để vận hành thiết bị thử nghiệm FCT-50s là gì?

Hệ thống yêu cầu nguồn điện ổn định $200 - 240\text{ V}$ ($50/60\text{ Hz}$, công suất $1400\text{ W}$), nguồn cấp khí $\text{H}_2$ và $\text{O}_2$ tinh khiết với áp suất đầu vào đạt từ $3$ đến $5\text{ bar}$, tủ hút khí cưỡng bức chống cháy nổ và máy tính cài đặt phần mềm Bio-Logic FC-Lab kết nối mạng LAN qua cổng Ethernet.

2. Vì sao nhiệt độ vận hành tối ưu của pin lại là $70^\circ\text{C}$ mà không phải cao hơn?

Ở $70^\circ\text{C}$, độ dẫn truyền ion $\text{H}^+$ của màng Nafion và hoạt tính xúc tác Pt đạt trạng thái cân bằng lý tưởng. Khi nhiệt độ vượt quá $80^\circ\text{C}$, nước bốc hơi nhanh làm khô màng điện giải, làm tăng đột biến nội trở ôm ($R_s$) và giảm hiệu suất dòng điện từ $5,26\text{ A}$ xuống dưới $2,8\text{ A}$.

3. Tại sao tỷ lệ lưu lượng $\text{O}_2/\text{H}_2 = 2/3$ lại cho kết quả tốt hơn tỷ lệ lý thuyết $1/2$?

Trong điều kiện thực tế, hiệu suất chuyển hóa điện hóa không bao giờ đạt $100%$ do các trở lực truyền khối. Tỷ lệ lưu lượng $2/3$ cung cấp đủ lượng oxy dư nhẹ để tăng tốc phản ứng khử tại cathode mà không gây cản trở dòng thoát của nước sản phẩm, đồng thời tối ưu hóa tỷ lệ chuyển hóa hydro.

4. Cách khắc phục hiện tượng trôi điện thế OCV khi khởi động lại máy?

Cần thực hiện quy trình giải hấp phụ: Duy trì nhiệt độ pin ở $80^\circ\text{C}$, sục dòng khí trơ ẩm trong khoảng 25 phút. Quá trình này khử sạch lượng $\text{H}_2$ và $\text{O}_2$ hấp phụ trên bề mặt nano carbon, đưa điện áp pin về dưới $0,25\text{ V}$.

5. Ý nghĩa của phép đo phổ tổng trở điện hóa Potentio EIS trong đồ án là gì?

Potentio EIS là phương pháp chẩn đoán không phá hủy mẫu, cho phép phân tách rạch ròi các thành phần trở kháng trong pin gồm: Điện trở dung dịch/màng điện phân ($R_s$), điện trở chuyển điện tích tại lớp xúc tác ($R_{\text{ct}}$) và trở kháng khuếch tán truyền khối Warburg ($W$).

Kết luận

Đồ án tốt nghiệp "Bước đầu thiết lập và khảo sát tính năng điện hóa pin nhiên liệu màng trao đổi proton thương mại" đã hoàn thành xuất sắc các mục tiêu đề ra:

  • Thiết lập thành công quy trình vận hành và xử lý sự cố an toàn cho hệ thống đo kiểm điện hóa Bio-Logic FCT-50s.
  • Xác lập bộ thông số công nghệ tối ưu cho pin đơn PEMFC: Nhiệt độ vận hành $70^\circ\text{C}$, áp suất khí $0,8\text{ bar}$, tỷ lệ lưu lượng $\text{O}_2/\text{H}_2 = 2/3$, cho cường độ dòng cực đại đạt $5,26\text{ A}$ tại điện áp $0,88\text{ V}$ với độ lặp lại sai số chỉ $3,11%$.
  • Chuẩn hóa quy trình giải hấp phụ điện cực bằng chu trình nhiệt ẩm, giải quyết triệt để hiện tượng lưu thế dư OCV trên xúc tác carbon.

Nghiên cứu này là tiền đề kỹ thuật then chốt, đặt nền móng cho việc kiểm thử và chế tạo thành công các tổ hợp màng MEA tự chủ tại Việt Nam trong tương lai.
