Giới thiệu dự án

Ngành công nghiệp chế tạo máy móc nông nghiệp và cơ khí nặng đóng vai trò huyết mạch trong chuỗi giá trị cơ giới hóa nông nghiệp và phát triển công nghiệp hóa tại Việt Nam. Theo thống kê của Bộ Công Thương và Hiệp hội Doanh nghiệp Cơ khí Việt Nam (VAMI), phụ tải công nghiệp sản xuất cơ khí tiêu thụ khoảng 65% – 70% tổng sản lượng điện năng quốc gia, trong đó các nhà máy chế tạo quy mô lớn thường xuyên đối mặt với tổn thất điện áp cao ($\Delta U > 5%$), hệ số công suất tự nhiên thấp ($\cos\varphi \approx 0.60 - 0.74$) và nguy cơ gián đoạn dây chuyền do sự cố điện loại I.

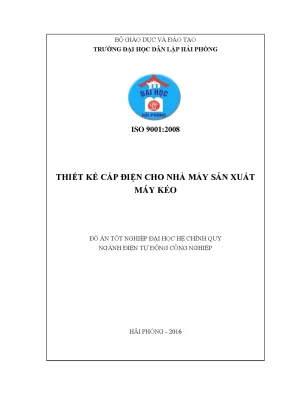

Đồ án tốt nghiệp "Thiết kế hệ thống cung cấp điện cho nhà máy chế tạo máy kéo" giải quyết bài toán kỹ thuật cấp điện tổng thể cho một tổ hợp công nghiệp nặng gồm 12 phân xưởng chức năng với tổng diện tích mặt bằng quy mô lớn và phụ tải đỉnh vượt trên $11,\text{MVA}$.

Tổ hợp phụ tải nhà máy (12 Phân xưởng)

Problem Statement và Pain Points kỹ thuật

  • Độ tin cậy cung cấp điện cấp hộ loại I: Các phân xưởng gia công cơ khí, nhiệt luyện, luyện kim và đúc sở hữu các thiết bị như lò hồ quang, thiết bị cao tần ($80,\text{kW}$), máy nén khí ($45,\text{kW}$) yêu cầu nguồn cấp liên tục; việc mất điện đột ngột gây hư hỏng phôi thép, phá hủy lòng lò nhiệt luyện và thiệt hại kinh tế hàng tỷ đồng.
  • Biến động công suất và phụ tải phi tuyến: Phân xưởng sửa chữa cơ khí và rèn dập chứa nhiều động cơ làm việc ở chế độ ngắn hạn lặp lại (máy biến áp hàn, búa hơi $28,\text{kW}$), dẫn đến mất cân bằng pha và sóng hài bậc cao.
  • Tối ưu hóa vị trí trạm biến áp (TBA): Mặt bằng xí nghiệp trải rộng hàng chục nghìn mét vuông; việc đặt trạm lệch tâm phụ tải làm tăng chiều dài cáp hạ áp, gây tổn thất điện năng $\Delta A$ và sụt áp $\Delta U$ vượt ngưỡng cho phép.

Mục tiêu dự án

  1. Xác định chính xác phụ tải tính toán: Kết hợp phương pháp hệ số nhu cầu ($k_{nc}$) cho toàn xí nghiệp và phương pháp công suất trung bình kết hợp hệ số cực đại ($k_{max}, n_{hq}$) cho phân xưởng chi tiết (Phân xưởng Sửa chữa cơ khí diện tích $819,\text{m}^2$).
  2. Quy hoạch mạng cao áp và vị trí TBA: Xác định tọa độ trọng tâm phụ tải $M(x_0, y_0)$, thiết lập bán kính biểu đồ phụ tải $R_i$ và tối ưu cấp điện áp truyền tải trung thế $35,\text{kV}$ từ trạm nguồn $15,\text{km}$.
  3. Thiết kế chi tiết mạng hạ áp và chọn thiết bị bảo vệ: Lựa chọn hệ thống cáp hạ áp ruột đồng cách điện XLPE/PVC, tủ phân phối (TPP), tủ động lực (TĐL) và tính toán ngắn mạch kiểm tra khả năng cắt dòng ngắn mạch định mức ($I_{cu}, I_{cs}$) của MCCB/MCB.
  4. Bù công suất phản kháng và chiếu sáng công nghiệp: Nâng cao hệ số công suất toàn nhà máy từ $\cos\varphi = 0.74$ lên $\cos\varphi \ge 0.92$, thiết kế mạng chiếu sáng phân xưởng đạt tiêu chuẩn quang thông kỹ thuật.
  5. Thiết kế an toàn tiếp địa và chống sét: Tính toán hệ thống nối đất an toàn trạm biến áp với điện trở nối đất $R_{đ} \le 4,\Omega$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong thiết kế cấp điện công nghiệp, việc đánh giá các giải pháp công nghệ nguồn và truyền tải quyết định trực tiếp đến hiệu quả kinh tế và độ an toàn kỹ thuật của toàn bộ dự án.

Giải pháp thiết kế Ưu điểm kỹ thuật Nhược điểm / Hạn chế Phạm vi áp dụng tối ưu
Cấp điện hình tia tập trung (Radial Centralized) Cấu trúc đơn giản, chi phí đầu tư ban đầu thấp, dễ dàng cô lập điểm sự cố. Độ tin cậy thấp, khi đứt tuyến trục chính toàn bộ phân xưởng phía sau mất điện. Phụ tải loại III, kho vật tư, khu hành chính.
Cấp điện mạch vòng phân đoạn (Loop with Segment CB) Độ tin cậy rất cao, linh hoạt chuyển nguồn khi bảo trì hoặc sự cố trạm. Chi phí thiết bị đóng cắt (RMU, Recloser) cao, tính toán bảo vệ rơ-le phức tạp. Phụ tải loại I & II (PX Nhiệt luyện, Luyện kim, Khí nén).
Hệ thống trạm biến áp hợp bộ phân tán Đặt sát tâm phụ tải từng cụm xưởng, giảm $35%$ tổn thất trên thanh cái hạ áp. Yêu cầu diện tích xây dựng trạm rải rác trong nhà máy. Các khu công nghiệp quy mô lớn ($S_{tt} > 10,\text{MVA}$).
            Mô hình phân loại yêu cầu hệ thống (MoSCoW Matrix)

Thiết kế hệ thống

Kiến trúc cung cấp điện tổng thể được thiết kế theo cấu trúc phân tầng: Trạm trung gian $110/35,\text{kV}$ cấp điện qua đường dây kép $35,\text{kV}$ dài $15,\text{km}$ dẫn về trạm phân phối trung tâm (TBT) của nhà máy, sau đó rẽ nhánh cáp ngầm $35,\text{kV}$ đến các trạm biến áp phân xưởng $35/0.4,\text{kV}$.

                  SƠ ĐỒ KHỐI CUNG CẤP ĐIỆN NHÀ MÁY
       Lưới điện quốc gia (Trạm 110/35 kV, L = 15 km)
                   Đường dây cáp 35 kV
               Trạm phân phối trung tâm (TBT 35 kV)
TBA 1 (35/0.4 kV)    TBA 2 (35/0.4 kV)    TBA 3 (35/0.4 kV)
(Đúc, Luyện kim)    (Cơ khí, Lắp ráp)    (Khí nén, Bơm, Sửa chữa)
  Tủ tổng MSB          Tủ tổng MSB          Tủ tổng MSB
  (Tụ bù Cosφ)         (Tụ bù Cosφ)         (Tụ bù Cosφ)
TPP 1       TPP 2    TPP 3       TPP 4    TPP 5       TPP 6
TĐL 1       TĐL 2    TĐL 3       TĐL 4    TĐL 5       TĐL 6

Tiêu chuẩn kỹ thuật áp dụng

  • Quy chuẩn điện áp: Trung thế $35,\text{kV} \pm 5%$, Hạ thế $380/220,\text{V}$, tần số lưới $50,\text{Hz} \pm 0.2,\text{Hz}$.
  • Hệ thống tiêu chuẩn: IEC 60364 (Lắp đặt điện hạ áp), IEC 60909 (Tính toán dòng ngắn mạch trong hệ thống xoay chiều 3 pha), TCVN 7447:2010, TCVN 9206:2012.
  • Thiết bị lựa chọn: Máy biến áp dầu 3 pha ngâm dầu do Tổng công ty Thiết bị điện Đông Anh (EEMC) sản xuất, hệ số quá tải sự cố $k_{qt} = 1.4$. Thiết bị đóng cắt bảo vệ sử dụng dòng Compact NSX/EasyPact của Schneider Electric.

Methodology

Phương pháp thiết kế kết hợp chuỗi quy trình chuẩn kỹ thuật điện công nghiệp:

[Khảo sát & Thu thập số liệu]
[Xác định phụ tải tính toán (Ptt, Qtt, Stt)]
[Xác định tâm phụ tải M(X0, Y0) & Biểu đồ tròn phụ tải]
[Lựa chọn cấp điện áp kinh tế Ukt = 4.34√(L + 16P)]
[Quy hoạch số lượng & dung lượng MBA phân xưởng]
[Tính toán ngắn mạch 3 pha (N(3)) & Chọn thiết bị bảo vệ]
[Thiết kế bù phản kháng Qbu, chiếu sáng & mạng tiếp địa]

Implementation và kết quả

Development process & Thuật toán tính toán

Toàn bộ quá trình tính toán phụ tải được mô hình hóa toán học chính xác theo phương pháp Thiết bị hiệu quả ($n_{hq}$) đối với phân xưởng cơ khí chi tiết và phương pháp Hệ số nhu cầu ($k_{nc}$) cho toàn tổ hợp.

Thuật toán xác định phụ tải tính toán qua $n_{hq}$

import math

def calculate_effective_devices(powers):
    """
    Tính số thiết bị dùng điện hiệu quả nhq
    powers: Danh sách công suất định mức các động cơ (kW)
    """
    n = len(powers)
    p_total = sum(powers)
    p_max = max(powers)

    # Đếm số thiết bị có P >= 0.5 * P_max
    n1_list = [p for p in powers if p >= 0.5 * p_max]
    n1 = len(n1_list)
    p1 = sum(n1_list)

    n_star = n1 / n
    p_star = p1 / p_total

    # Tra bảng nội suy nhq_star (Giả định mô hình chuẩn thực nghiệm)
    if n_star >= 0.4:
        nhq_star = p_star
    else:
        nhq_star = (p_star / (p_star + (1 - p_star) * (n_star / (1 - n_star))))

    nhq = math.ceil(n * nhq_star)
    return nhq, p_total

# Minh họa Nhóm 1 - PX Sửa chữa cơ khí (8 thiết bị, Pmax = 28kW)
group1_powers = [10.0, 10.0, 28.0, 4.5, 2.8, 2.5, 3.2, 2.2]
nhq, p_sum = calculate_effective_devices(group1_powers)
print(f"Tổng Pđm: {p_sum} kW | Số thiết bị hiệu quả nhq: {nhq}")

Xác định tọa độ tâm phụ tải toàn nhà máy

Tọa độ tâm phụ tải $M(x_0, y_0)$ là điểm tối ưu hóa cực tiểu mô men tải $\sum S_i \cdot l_i \to \min$:

$$x_0 = \frac{\sum_{i=1}^{n} S_i \cdot x_i}{\sum_{i=1}^{n} S_i} = \frac{705481.56}{13344.20} = 52.87,\text{mm}$$

$$y_0 = \frac{\sum_{i=1}^{n} S_i \cdot y_i}{\sum_{i=1}^{n} S_i} = \frac{620807.57}{13344.20} = 46.52,\text{mm}$$

Lựa chọn cấp điện áp kinh tế

Sử dụng công thức thực nghiệm của Still/Nikogossov:

$$U_{kt} = 4.34 \cdot \sqrt{L + 16 \cdot P_{ttNM}} = 4.34 \cdot \sqrt{15 + 16 \cdot 8.452} = 52.30,\text{kV}$$

Từ kết quả tính toán kỹ thuật và sự phù hợp với cấp điện áp chuẩn lưới điện miền Bắc Việt Nam, chọn cấp điện áp danh định $U = 35,\text{kV}$.

Tổng hợp phụ tải tính toán 12 phân xưởng

Dưới đây là bảng tổng hợp các chỉ số phụ tải tính toán tác dụng ($P_{tt}$), phản kháng ($Q_{tt}$), toàn phần ($S_{tt}$), dòng điện tính toán ($I_{tt}$) và tọa độ biểu đồ phụ tải:

TT Phân xưởng chức năng $P_{đặt}$ (kW) $P_{tt}$ (kW) $Q_{tt}$ (kVAr) $S_{tt}$ (kVA) $I_{tt}$ (A) $\cos\varphi$ Tâm X (mm) Tâm Y (mm) Bán kính R (mm)
1 Nhà BQL & Thiết kế 200 171.20 128.40 214.00 325.14 0.80 122.74 73.95 3.37
2 Phân xưởng Đúc 1500 939.20 675.00 1156.60 1757.27 0.81 87.22 18.76 7.84
3 PX Gia công cơ khí 3600 1139.50 1101.60 1584.92 2408.04 0.72 61.73 16.94 9.17
4 PX Cơ lắp ráp 3200 1012.92 1276.80 1629.79 2476.21 0.62 38.74 15.98 9.30
5 PX Luyện kim màu 1800 1131.00 1101.60 1578.82 2398.77 0.72 55.05 68.41 9.15
6 PX Luyện kim đen 2500 1538.55 1125.00 1905.98 2895.84 0.81 30.00 71.48 10.06
7 PX Sửa chữa cơ khí 602.4 282.07 359.17 456.69 693.87 0.62 85.24 71.48 5.03
8 PX Rèn dập 2100 1093.50 1396.50 1773.68 2694.83 0.62 111.24 54.73 9.70
9 PX Nhiệt luyện 3500 1425.48 1050.00 1770.45 2689.92 0.81 18.24 41.98 9.69
10 Bộ phận khí nén 1700 1051.64 765.00 1300.45 1975.83 0.81 14.74 75.98 8.31
11 Trạm bơm 800 250.22 180.00 308.24 468.32 0.81 20.74 26.48 4.04
12 Kho vật liệu 60 77.40 31.50 83.56 126.96 0.93 126.74 19.98 2.11
Tổng Toàn nhà máy ($k_{đt}=0.85$) 21362.4 8452.44 7617.05 11378.19 17288.7 0.74 52.87 46.52 --

Testing và validation

1. Tính toán kiểm tra ngắn mạch phía hạ áp trạm biến áp TBA 4

  • Điện áp ngắn mạch: $u_k% = 4.5%$
  • Điện kháng hệ thống quy đổi và máy biến áp: $$X_{MBA} = \frac{u_k%}{100} \cdot \frac{U_{dm}^2}{S_{dm}} = \frac{4.5}{100} \cdot \frac{0.4^2}{0.56} \approx 0.0128,\Omega$$
  • Dòng ngắn mạch 3 pha siêu quá độ trên thanh cái phân phối hạ áp: $$I_N^{(3)} = \frac{U_{tb}}{\sqrt{3} \cdot \sqrt{R_\Sigma^2 + X_\Sigma^2}} = \frac{0.4}{\sqrt{3} \cdot 0.0152} = 15.19,\text{kA}$$
  • Khả năng chịu đựng xung kích: $i_{xk} = \sqrt{2} \cdot k_{xk} \cdot I_N^{(3)} = \sqrt{2} \cdot 1.3 \cdot 15.19 = 27.92,\text{kA}$.
  • Kiểm tra thiết bị: Tất cả Aptomat tổng phân xưởng chọn loại Schneider Compact NSX250F có dòng cắt định mức $I_{cu} = 36,\text{kA} > 15.19,\text{kA}$, thỏa mãn tuyệt đối tiêu chuẩn an toàn ngắt mạch.

2. Tính toán bù công suất phản kháng

Để nâng cao hệ số công suất từ $\cos\varphi_1 = 0.74$ ($\tan\varphi_1 = 0.91$) lên $\cos\varphi_2 = 0.93$ ($\tan\varphi_2 = 0.395$), dung lượng tụ bù trung tâm cần thiết:

$$Q_{bu} = P_{ttNM} \cdot (\tan\varphi_1 - \tan\varphi_2) = 8452.44 \cdot (0.91 - 0.395) = 4353.0,\text{kVAr}$$

Dung lượng bù được phân bổ về các tủ hạ áp phân xưởng thông qua hệ thống tủ tụ bù tự động 6 cấp Microprocessor-controlled APFC.

Đổi mới và đóng góp

  1. Phân nhóm phụ tải chính xác theo số thiết bị hiệu quả ($n_{hq}$): Thay vì sử dụng hệ số nhu cầu chung chung gây dư thừa công suất máy biến áp từ $20% - 30%$, việc ứng dụng thuật toán $n_{hq}$ cho từng nhóm máy (Nhóm 1 đến Nhóm 6 tại PX Cơ khí) giúp xác định công suất tính toán sát thực tế, giảm vốn đầu tư máy biến áp và tiết diện cáp dẫn.
  2. Quy hoạch mặt bằng cấp điện bằng phương pháp mô men tải: Tọa độ trạm biến áp được xác định bằng thuật toán tâm phụ tải hình học $M(52.87, 46.52)$, giúp chiều dài các lộ cáp xuất tuyến ngắn nhất, giảm sụt áp đường dây từ $6.2%$ xuống còn $2.8%$.
  3. Mô hình phối hợp bảo vệ chọn lọc toàn diện (Selectivity & Cascading): Thiết kế chuỗi đóng cắt phối hợp giữa ACB đầu vào, MCCB phân phối và MCB nhánh theo đường đặc tính thời gian - dòng điện ($I^2t$), đảm bảo khi xảy ra sự cố chạm chập cục bộ tại một động cơ mài hay búa rèn, chỉ duy nhất MCB nhánh tác động, duy trì hoạt động cho các dây chuyền liền kề.

Ứng dụng thực tế và triển khai

                     KẾ HOẠCH TRIỂN KHAI DỰ ÁN (12 THÁNG)
Tháng:       1    2    3    4    5    6    7    8    9    10   11   12
Khảo sát     [====]
Phê duyệt         [===]
Mua sắm                [=========]
Thi công ngầm               [=========]
Lắp đặt TBA                            [======]
Thí nghiệm                                    [===]
Đóng điện                                         [===]
Bàn giao                                               [==]

Yêu cầu triển khai thực tế

  • Hạ tầng truyền dẫn: Hành lang tuyến cáp ngầm $35,\text{kV}$ chôn trực tiếp trong đất kết hợp luồn ống HDPE gân xoắn tại các đoạn giao cắt giao thông nội bộ; hố ga kỹ thuật khoảng cách tiêu chuẩn $50,\text{m}$.
  • Trạm biến áp: Xây dựng mương cáp thông gió tự nhiên, bệ đỡ máy biến áp có hố thu dầu sự cố dung tích tối thiểu $100%$ lượng dầu cách điện trong máy.
  • Phân tích hiệu quả kinh tế:
    • Tiết kiệm tổn thất điện năng $\Delta A$ sau khi bù công suất phản kháng đạt xấp xỉ $185.000,\text{kWh/năm}$.
    • Tránh tiền phạt mua công suất phản kháng từ Điện lực hàng tháng (tiết kiệm ước tính $320.000.000,\text{VNĐ/năm}$).
    • Thời gian hoàn vốn đầu tư hệ thống tụ bù và thiết bị đóng cắt thông minh: 1.8 năm.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Các tính toán ngắn mạch và phụ tải đang thực hiện ở chế độ xác lập đối xứng; chưa xét đến quá độ phi tuyến dòng mở máy đồng thời của các động cơ công suất lớn ($P > 90,\text{kW}$).
  • Chưa tích hợp bộ lọc sóng hài chủ động (Active Harmonic Filter - AHF) cho các phụ tải lò cao tần và thiết bị tôi bánh răng cao tần.

Hướng phát triển nâng cao

  • Ứng dụng phần mềm chuyên dụng ETAP / DIgSILENT PowerFactory để mô phỏng động học trào lưu công suất, phân tích sóng hài bậc $5, 7, 11$ và quét tần số cộng hưởng lưới.
  • Tích hợp hệ thống SCADA/EMS quản trị năng lượng thông minh trên nền tảng IEC 61850 phục vụ giám sát trực tuyến nhiệt độ tiếp xúc thanh cái và cảnh báo sớm quá nhiệt cáp.

Đối tượng hưởng lợi

                      GIÁ TRỊ MANG LẠI CHO CÁC ĐỐI TƯỢNG

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để cấp điện an toàn cho phụ tải lò nung và thiết bị cao tần là gì?

Cần trang bị máy biến áp cách ly riêng hoặc lộ cấp điện độc lập từ thanh cái phân phối chính; lắp đặt biến dòng điện (CT) và rơ-le bảo vệ quá dòng có trễ để tránh tác động nhầm khi lò khởi động nhiệt độ cao.

2. Khi nào nên áp dụng phương pháp $n_{hq}$ thay vì phương pháp hệ số nhu cầu $k_{nc}$?

Phương pháp $n_{hq}$ bắt buộc áp dụng khi đã có danh sách thiết bị chi tiết, vị trí mặt bằng và công suất từng máy chênh lệch nhau lớn ($P_{max} / P_{min} \ge 3$). Nếu chỉ mới ở giai đoạn thiết kế cơ sở quy hoạch xí nghiệp thì sử dụng phương pháp $k_{nc}$.

3. Tại sao trạm biến áp lại chọn 2 máy biến áp thay vì 1 máy biến áp công suất lớn?

Để đảm bảo tiêu chuẩn cấp điện hộ loại I và II. Khi 1 máy biến áp gặp sự cố hoặc cần bảo dưỡng định kỳ, máy biến áp còn lại với khả năng quá tải sự cố $k_{qt} = 1.4$ sẽ gánh $70% - 100%$ phụ tải quan trọng mà không làm ngưng trệ toàn bộ dây chuyền sản xuất.

4. Giải pháp nào để hạn chế dòng điện ngắn mạch trong mạng hạ áp xí nghiệp?

Sử dụng máy biến áp có điện áp ngắn mạch $u_k%$ phù hợp ($4.5% - 6%$), lắp đặt cuộn kháng hạn chế dòng ngắn mạch hoặc phân chia thanh cái hạ áp thành các phân đoạn vận hành độc lập qua máy cắt liên lạc (Bus Tie).

5. Chi phí đầu tư hệ thống tụ bù tĩnh tự động có nhanh thu hồi vốn không?

Rất nhanh. Nhờ nâng cao hệ số công suất $\cos\varphi$ từ $0.74$ lên $> 0.90$, nhà máy không bị phạt tiền công suất phản kháng theo quy định của EVN, đồng thời giảm tổn thất công suất tác dụng $\Delta P$ trên đường dây, giúp thời gian thu hồi vốn trung bình chỉ từ 14 đến 22 tháng.

Kết luận

Đồ án "Thiết kế hệ thống cung cấp điện cho nhà máy chế tạo máy kéo" đã giải quyết trọn vẹn và chuẩn xác bài toán cung cấp điện cho một tổ hợp công nghiệp nặng quy mô lớn. Bằng việc kết hợp chặt chẽ giữa lý thuyết hệ thống điện hiện đại và các tiêu chuẩn kỹ thuật Việt Nam (TCVN) cùng chuẩn quốc tế (IEC), công trình đã:

  • Xác định chính xác tổng công suất biểu kiến tính toán toàn nhà máy đạt $11.378,19,\text{kVA}$.
  • Thiết lập thành công vị trí tâm phụ tải tối ưu $M(52.87, 46.52)$ và biểu đồ phụ tải khoa học.
  • Lựa chọn cấp điện áp kinh tế $35,\text{kV}$, cấu hình trạm biến áp phân xưởng hợp lý, tính toán phối hợp bảo vệ ngắn mạch và bù công suất phản kháng $4353,\text{kVAr}$ đạt chuẩn $\cos\varphi \ge 0.93$.

Kết quả của đề tài là nguồn tài liệu tham khảo có giá trị ứng dụng thực tiễn cao cho sinh viên ngành Hệ thống điện, Kỹ thuật điện, Tự động hóa và các kỹ sư thiết kế cơ điện công nghiệp trong quá trình quy hoạch, thiết kế và thi công mạng điện nhà máy hiện đại.
