Giáo trình Hướng dẫn sử dụng Pro/ENGINEER Wildfire 3.0 để thiết kế

Tổng quan về giáo trình

Giáo trình Hướng dẫn sử dụng Pro/ENGINEER Wildfire 3.0 để thiết kế là tài liệu học tập chuyên ngành phục vụ học phần Thiết kế hỗ trợ máy tính (CAD) và Mô hình hóa hình học 3D trong chương trình đào tạo kỹ sư các ngành Kỹ thuật Cơ khí, Cơ kỹ thuật, Chế tạo máy, Cơ điện tử và Thiết kế kiểu dáng công nghiệp. Học phần này giữ vị trí cầu nối quan trọng giữa các môn học lý thuyết nền tảng (Hình họa – Vẽ kỹ thuật, Cơ sở thiết kế máy) với các môn học ứng dụng thực tế (Công nghệ chế tạo khuôn mẫu, Gia công CNC, Công nghệ CAM/CAE).

Mục tiêu học tập của giáo trình hướng tới việc trang bị cho người học tư duy thiết kế tham số (parametric feature-based modeling). Sau khi hoàn thành nội dung, người học có khả năng khai thác toàn diện các thanh công cụ, bảng điều khiển (Dashboard) và cây quản lý thiết kế (Model Tree); nắm vững phương pháp tạo hình và hiệu chỉnh các đối tượng hình học từ cơ bản đến phức tạp; làm chủ các tính năng hiệu chỉnh kỹ thuật chuyên sâu phục vụ thiết kế sản phẩm thành mỏng, chi tiết đúc và kết cấu máy; đồng thời thiết lập môi trường đồ họa kỹ thuật chuẩn xác theo tiêu chuẩn công nghiệp.

Cấu trúc giáo trình được xây dựng theo phương pháp tiếp cận từ lý thuyết lệnh đến quy trình thao tác và ứng dụng trên bài toán thực tế. Mỗi nội dung kiến thức đều tích hợp đầy đủ quy trình các bước chọn đối tượng, khai báo tham chiếu hình học (References), hiệu chỉnh tham số kích thước và kiểm tra liên kết phả hệ. Điểm đặc thù của giáo trình là sự minh họa trực quan thông qua hệ thống lệnh thao tác trên giao diện thực tế của phiên bản Pro/ENGINEER Wildfire 3.0, phân tích chi tiết các tùy chọn nâng cao và kết thúc bằng các bài tập mô hình hóa hoàn chỉnh có tính ứng dụng công nghiệp cao.

Nội dung kiến thức cốt lõi

                             KIẾN THỨC CỐT LÕI
NHÓM LỆNH TẠO HÌNH KỸ THUẬT       QUẢN LÝ DỮ LIỆU & GIAO DIỆN       DỰ ÁN MÔ HÌNH HÓA THỰC TẾ
• Round (Conic, Through Curve,   • Appearance Editor (RGB/HSV)      • Bài tập 1: Hộp đựng bút
  Transitions, Variable, Full)   • System Colors (Syscol_mau.scl)     (Shell 3mm, Round R20)
• Chamfer (Edge, Corner Chamfer) • Model Tree Management            • Bài tập 2: Ghế nhựa đúc
• Shell (Uniform/Non-default)      (Hide, Delete, Edit, Regenerate)   (Extrude, Draft 5°,
• Rib (Spline, Sketch Plane)     • Suppress & Resume (Last/All)       Corner Chamfer 30x30x50,
• Draft (Draft Hinge, Split)     • Group & Ungroup                    Shell 3mm, Sweep, Rib)
• Hole (Standard ISO, Straight)

Các chương và chủ đề chính

Giáo trình tập trung vào việc chuẩn hóa kỹ năng xây dựng và xử lý mô hình hình học 3D, trong đó các nhóm chủ đề trọng tâm bao gồm:

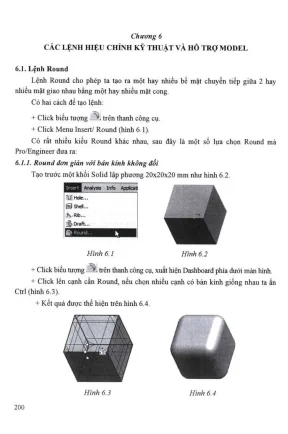

  • Nhóm lệnh bo tròn hình học (Round): Trình bày toàn diện các phương pháp làm mịn góc cạnh, bao gồm bo tròn đơn giản với bán kính cố định; bo tròn biên dạng hình học Conic (tham số mặc định 0.5 hoặc biến thiên theo hai kích thước $D1 \times D2$); bo tròn dẫn hướng theo đường cong (Through Curve); bo tròn giới hạn điểm mốc tham chiếu (Stop at Reference với các điểm mốc PTN0, PTN1); bo tròn xử lý giao điểm phức tạp qua thẻ Transitions (các chế độ Intersec, Corner Sphere, Round Only); bo tròn bán kính thay đổi trên từng phân đoạn (Variable Round thông qua Add Radius); và bo tròn tiếp tuyến hai mặt đối diện bằng mặt trụ (Full Round sử dụng Driving surface).
  • Nhóm lệnh vát mép cạnh và góc (Chamfer): Cung cấp hai nhóm công cụ vát mép chính gồm Edge Chamfer (với 4 tùy chọn kích thước tham số: $D \times D$, $D1 \times D2$, $\text{Angle} \times D$, $45 \times D$ và khả năng tạo nhiều tập hợp New Set trong cùng một lệnh) và Corner Chamfer (vát góc tại đỉnh của 3 mặt phẳng giao nhau thông qua giao diện Menu Manager với các bước nhập kích thước Enter-Input độc lập).
  • Nhóm lệnh định hình kết cấu công nghiệp (Shell, Rib, Draft, Hole):
    • Lệnh Shell: Tạo kết cấu rỗng/vỏ mỏng cho khối đặc với bề dày thành đồng đều hoặc tùy chỉnh chiều dày cục bộ thông qua hai trường thông số Removed Surfaces (loại bỏ mặt hở) và Non-default thickness (chiều dày khác mặc định).
    • Lệnh Rib: Xây dựng các đường gân trợ lực kỹ thuật bằng cách định nghĩa mặt phẳng vẽ phác (Sketch Plane như mặt FRONT), vẽ biên dạng hở bằng đường cong Spline và xác định hướng gia lực qua mũi tên chỉ hướng.
    • Lệnh Draft: Tạo độ nghiêng thoát khuôn cho chi tiết đúc thông qua việc xác định mặt nghiêng (Draft Surfaces), mặt bản lề quay (Draft Hinges hoặc mặt phẳng DTM2), kết hợp các chế độ phân tách bề mặt Split by Draft Hinge (các tùy chọn Independently, Dependently, Draft first side only, Draft second side only) hoặc Split by Split Object (sử dụng đường cong phác thảo kín như đường Elip).
    • Lệnh Hole: Tạo lỗ thẳng (Straight) và lỗ ren kỹ thuật tiêu chuẩn (Standard theo hệ ISO, UNC, UNF) với các phương pháp xác định tâm lỗ hình học chuẩn xác: tọa độ thẳng (Linear), bán kính - góc xoay (Radial), đường kính - góc xoay (Diameter) và đồng trục (Coaxial).
  • Nhóm công cụ quản lý hiển thị và cấu hình hệ thống: Quản lý màu sắc bề mặt chi tiết thông qua hộp thoại Appearance Editor (hệ màu RGB, HSV, vòng màu Color Wheel, bảng trộn Blending Palette); tùy chỉnh màu sắc môi trường đồ họa qua View/Display settings/System Colors (các tab Datum, Geometry, Graphics, User Interface) và lưu trữ cấu hình hệ thống ra tệp ngoài Syscol_mau.scl.
  • Nhóm công cụ hỗ trợ và quản trị cấu trúc mô hình: Kiểm soát các tính năng trên cây phả hệ Model Tree gồm các thao tác ẩn đối tượng (Hide), xóa đối tượng (Delete đi kèm khả năng hoàn tác Ctrl+Z), sửa kích thước trực tiếp và tái sinh mô hình (Edit và Regenerate), chặn tạm thời tính năng để giải phóng bộ nhớ tính toán (Suppress và các cấp độ phục hồi Resume, Resume Last Set, Resume All), và nhóm các đối tượng hình học (Group / Ungroup) để phục vụ sao chép hoặc lấy đối xứng.
  • Chủ đề bài tập ứng dụng thực hành tổng hợp: Hệ thống hóa toàn bộ chuỗi lệnh qua hai mô hình kỹ thuật hoàn chỉnh: Thiết kế hộp đựng bút (hop_but) và thiết kế ghế nhựa đúc công nghiệp (ghe_nhua).

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng cho người học hệ thống kiến thức nền tảng vững chắc trong kỹ thuật CAD:

  • Lý thuyết mô hình hóa dựa trên lịch sử thiết kế (History-based Parametric Modeling): Hiểu rõ cơ chế quan hệ cha - con (Parent - Child relationship) giữa các đối tượng hình học, từ đó kiểm soát được sự ảnh hưởng khi hiệu chỉnh thông số kích thước ban đầu.
  • Nguyên lý hình học vi phân và bề mặt chuyển tiếp: Hiểu sâu về cấu trúc các đường cong conic, bán kính cong thay đổi và điều kiện tiếp xúc tiếp tuyến giữa các bề mặt giao nhau.
  • Nguyên lý công nghệ gia công và tạo hình sản phẩm: Nắm vững các yêu cầu kỹ thuật đặc thù trong chế tạo khuôn mẫu và đúc nhựa như góc nghiêng thoát khuôn (Draft Angle), chiều dày thành tối ưu tránh co ngót (Shell Thickness), kết cấu gân gia cường chống biến dạng (Ribs) và tiêu chuẩn hóa lỗ bắt ren cơ khí.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác chuẩn xác trên thanh menu lệnh và bảng điều khiển Dashboard; thiết lập chính xác các tham chiếu hình học (References, Sets); hiệu chỉnh nhanh kích thước trực tiếp trên không gian làm việc 3D thông qua tính năng Edit và Regenerate.
  • Kỹ năng phân tích thiết kế (Analytical skills): Phân tích và lựa chọn trình tự tạo tính năng (Feature Order) hợp lý để tránh lỗi phát sinh khi tái sinh mô hình; phân bổ bộ nhớ làm việc trên các cụm lắp ráp phức tạp thông qua việc quản lý lệnh Suppress.
  • Kỹ năng giải quyết bài toán thực tế (Practical competencies): Khả năng chuyển đổi bản vẽ ý tưởng hoặc bản vẽ kỹ thuật 2D thành mô hình 3D tham số hóa hoàn chỉnh; sẵn sàng cho các giai đoạn xuất bản vẽ chế tạo (Drawing), mô phỏng cơ học (CAE) hoặc lập trình gia công (CAM).

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp sư phạm tiếp cận hành vi kết hợp giải quyết vấn đề (Problem-based learning), lấy quy trình thao tác chuẩn của phần mềm kỹ thuật làm trọng tâm. Phương pháp này giúp người học chuyển hóa các khái niệm hình học không gian trừu tượng thành các bước bấm chuột, chọn đối tượng và khai báo tham số cụ thể trên máy tính.

QUY TRÌNH THAO TÁC MẪU TRÊN PHẦN MỀM (THEO GIÁO TRÌNH)

Hệ thống bài tập thực hành được phân cấp chặt chẽ:

  1. Bài tập kiểm tra đơn lệnh: Các khối hình học cơ sở (khối lập phương $20 \times 20 \times 20\text{ mm}$, khối trụ, khối vát) dùng để kiểm chứng tác động của từng thông số độc lập (ví dụ: gán bán kính Conic bằng 6, đổi góc nghiêng Draft $15^\circ$, vát đỉnh 3 cạnh theo các kích thước $5\text{ mm} - 10\text{ mm} - 6\text{ mm}$).
  2. Bài tập tích hợp tổng thể (Case studies):
    • Mô hình Hộp đựng bút (hop_but): Ứng dụng lệnh Extrude-Solid tạo thân chính khối hộp dài $100\text{ mm}$; dùng lệnh Shell tạo thành dày $3\text{ mm}$ (loại bỏ 3 mặt); dùng Round góc bán kính $R = 20\text{ mm}$; sau đó triển khai các vách ngăn mỏng bên trong bằng các chuỗi lệnh Extrude-Solid phụ trợ (kích thước kéo $134.95\text{ mm}$ và $55\text{ mm}$) kèm bo tròn mép cạnh $R = 20\text{ mm}$.
    • Mô hình Ghế nhựa công nghiệp (ghe_nhua): Triển khai từ khối phôi thô $250 \times 250 \times 450\text{ mm}$ bằng Extrude; áp dụng lệnh Draft với góc nghiêng $5^\circ$; tạo vát đỉnh 4 góc ghế bằng Chamfer-Corner kích thước $30 \times 30 \times 50\text{ mm}$; vát 4 cạnh đứng kích thước $10 \times 10\text{ mm}$; bo tròn toàn bộ các cạnh ghế bằng Round bán kính $R = 8\text{ mm}$; tạo lỗ thoát nước phi $\Phi 30\text{ mm}$ sâu $15\text{ mm}$ và bo mép $R = 5\text{ mm}$; tạo rỗng thành ghế bằng lệnh Shell dày $3\text{ mm}$; quét đường viền chân ghế bằng lệnh Sweep (Insert/Sweep/Protrusion với tùy chọn quỹ đạo tiếp tuyến Tangent Chain); cắt 4 chân ghế bằng Extrude-Cut kết hợp lệnh sao chép mảng tròn quanh trục Pattern Axis; cuối cùng tạo mặt phẳng nghiêng $45^\circ$ (Datum Plane) qua trục lỗ ghế để xây dựng hệ thống gân tăng cứng đáy ghế bằng lệnh Rib.
                            SƠ ĐỒ TIẾN TRÌNH DỰ ÁN GHẾ NHỰA
GIAI ĐOẠN 1: TẠO PHÔI & GÓC THOÁT KHUÔN         GIAI ĐOẠN 2: CHI TIẾT HÓA & LÀM RỖNG
• Extrude khối 250x250x450 mm                   • Chamfer-Corner 4 đỉnh (30x30x50 mm)
• Draft nghiêng 5° (Draft Hinge mặt đầu)        • Chamfer cạnh đứng (10x10 mm) & Round R8 mm
                                                • Tạo lỗ khoét Ø30 sâu 15 mm (Round mép R5 mm)
                                                • Shell vỏ mỏng 3 mm (loại mặt đáy + đáy lỗ)
GIAI ĐOẠN 3: TẠO KẾT CẤU CHÂN & GÂN ĐÁY
• Sweep viền chân ghế (Insert/Sweep/Protrusion, Tangent Chain)
• Extrude-Cut tạo chân ghế từ mặt TOP & Pattern quanh trục Axis
• Tạo Datum Plane nghiêng 45° qua trục lỗ Ø30
• Rib tạo gân tăng cứng đáy ghế từ mặt phẳng chuẩn

Về phương pháp đánh giá, giảng viên đánh giá năng lực người học dựa trên tính đúng đắn về kích thước hình học, mức độ tối ưu của cây Model Tree, khả năng tái sinh mô hình không xảy ra lỗi xung đột hình học và thời gian hoàn thành tác vụ. Đối với việc tự học, giáo trình cung cấp chỉ dẫn rõ ràng: người học cần thực hành tuần tự theo từng hình ảnh minh họa, chú ý các dòng nhắc trạng thái (Prompt line) ở phía dưới màn hình và kiểm tra kết quả hiển thị trước khi nhấn nút xác nhận hoàn thành lệnh.

Điểm nổi bật và cập nhật

Giáo trình phản ánh những bước chuyển quan trọng trong cấu trúc giao diện và thuật toán xử lý hình học của phần mềm Pro/ENGINEER Wildfire 3.0:

  • Tối ưu hóa giao diện tương tác thông qua Dashboard: Thay vì sử dụng chuỗi bảng chọn phân cấp phức tạp của các phiên bản cũ, Wildfire 3.0 đưa bảng điều khiển Dashboard xuống cạnh dưới màn hình, tích hợp đầy đủ các tab cấu hình (Sets, Transitions, Pieces, Options, Properties). Điều này giúp giảm thiểu số lượng thao tác chuột và cho phép người học xem trước kết quả hình học (Preview) ngay trong quá trình nhập liệu.
  • Mở rộng khả năng kiểm soát bề mặt chuyển tiếp (Transitions Control): Điểm cải tiến kỹ thuật nổi bật nằm ở tính năng xử lý các giao điểm bo tròn phức tạp. Người dùng có thể chủ động chuyển đổi giữa các trạng thái bo tròn giao nhau (Intersec), tạo mặt cầu góc chuyển tiếp (Corner Sphere) hoặc ưu tiên một cạnh bo tròn duy nhất (Round Only 1, Round Only 2), giải quyết triệt để bài toán rách bề mặt hay lỗi hình học khi bo các góc đa diện.
  • Tích hợp sâu tiêu chuẩn kỹ thuật công nghiệp: Lệnh Hole trong phiên bản này được chuẩn hóa với cơ sở dữ liệu ren quốc tế hoàn chỉnh (ISO, UNC, UNF), hỗ trợ tự động hiển thị đầy đủ các thông số kỹ thuật (bước ren, chiều sâu lỗ, góc mũi khoan) trực tiếp trên giao diện đồ họa.
  • Quản lý cấu hình đồ họa chuyên nghiệp: Cho phép người dùng can thiệp sâu vào màu sắc hiển thị của các thành phần riêng biệt (Datum, Geometry, Graphics, User Interface) và xuất tệp cấu hình hệ thống Syscol_mau.scl. Tính năng này bảo đảm tính nhất quán về tiêu chuẩn hiển thị khi làm việc nhóm hoặc chuyển đổi dữ liệu giữa các phòng ban kỹ thuật.

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể sau:

  • Sinh viên đại học và cao đẳng: Áp dụng trực tiếp cho sinh viên năm thứ hai đến năm thứ tư thuộc các ngành Kỹ thuật Cơ khí, Chế tạo máy, Cơ điện tử, Kỹ thuật Ô tô, Kỹ thuật Nhiệt - Năng lượng và Thiết kế Công nghiệp. Giáo trình phục vụ trực tiếp cho các môn học thực hành CAD/CAM, Đồ án môn học Thiết kế máy, Đồ án Công nghệ Chế tạo máy và Khóa luận tốt nghiệp.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các học phần Vẽ kỹ thuật cơ khí, Hình họa, Dung sai và Lắp ghép, cùng với kiến thức tin học cơ sở để hiểu được quy ước biểu diễn hình chiếu, dung sai kích thước và tọa độ không gian 3 chiều.
  • Giảng viên và cán bộ giảng dạy: Tài liệu là khung tham chiếu chuẩn để xây dựng đề cương bài giảng thực hành phòng máy tính, biên soạn ngân hàng đề thi thực hành kỹ năng thiết kế 3D và xây dựng các bài tập lớn định hướng ứng dụng thực tế.
  • Kỹ sư thiết kế và người tự học: Phù hợp làm tài liệu tra cứu nhanh tại các phòng thiết kế R&D, doanh nghiệp sản xuất cơ khí, chế tạo khuôn mẫu và gia công sản phẩm nhựa nhằm chuẩn hóa quy trình mô hình hóa tham số của đội ngũ kỹ thuật.

Câu hỏi thường gặp

1. Giáo trình này phù hợp nhất với những ai?

Giáo trình phù hợp với sinh viên các ngành kỹ thuật cơ khí, chế tạo máy, thiết kế kiểu dáng công nghiệp từ năm thứ hai trở đi, cũng như các kỹ sư thiết kế cơ khí cần một tài liệu tra cứu hệ thống về các lệnh hiệu chỉnh mô hình trên phần mềm Pro/ENGINEER Wildfire 3.0.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học giáo trình này?

Người học cần nắm vững các kiến thức về Vẽ kỹ thuật cơ khí (đọc hiểu bản vẽ, hình chiếu vuông góc, hình cắt, mặt cắt), Tiêu chuẩn kỹ thuật (dung sai, ký hiệu ren ISO) và tư duy hình học không gian 3 chiều. Ngoài ra, việc làm chủ các lệnh vẽ phác thảo 2D (Sketcher) và tạo khối cơ sở (Extrude, Revolve) là điều kiện bắt buộc trước khi học nhóm lệnh hiệu chỉnh kỹ thuật trong giáo trình.

3. Điểm khác biệt của giáo trình này so với các tài liệu hướng dẫn CAD thông thường là gì?

Tài liệu không chỉ liệt kê ý nghĩa của các nút lệnh mà đi sâu vào việc giải thích bản chất hình học của các tham chiếu (References), cách xử lý các trường hợp góc chuyển tiếp phức tạp (Transitions: Intersec, Corner Sphere, Round Only) và cung cấp các quy trình thiết kế hoàn chỉnh cho những sản phẩm thực tế có kết cấu phức tạp như hộp vách ngăn và ghế nhựa đúc.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao nhất?

Người học nên cài đặt phần mềm Pro/ENGINEER Wildfire 3.0 trên máy tính, thực hành tuần tự từng ví dụ mẫu trong giáo trình, quan sát kỹ trạng thái của cây phả hệ Model Tree và các dòng nhắc Prompt của phần mềm. Sau khi hoàn thành các ví dụ đơn lệnh, người học cần tự giải quyết độc lập hai bài tập lớn (Hộp đựng bút và Ghế nhựa) mà không nhìn vào phần hướng dẫn từng bước.

5. Có những tệp dữ liệu hoặc tài liệu bổ trợ nào đi kèm với giáo trình?

Giáo trình đề cập trực tiếp đến các tệp cấu hình hiển thị hệ thống như Syscol_mau.scl, các hệ tiêu chuẩn ren quốc tế tích hợp sẵn trong thư viện phần mềm (ISO, UNC, UNF) và các mô hình chi tiết mẫu (hop_but.prt, ghe_nhua.prt) phục vụ việc đối chiếu kết quả thiết kế.

Kết luận

Giáo trình Hướng dẫn sử dụng Pro/ENGINEER Wildfire 3.0 để thiết kế là tài liệu học thuật kỹ thuật có cấu trúc chặt chẽ, kết hợp hài hòa giữa lý thuyết mô hình hóa tham số và quy trình thực hành chuẩn xác trên phần mềm. Giá trị cốt lõi của tài liệu nằm ở việc chuẩn hóa kỹ năng xử lý các hình học chuyển tiếp, định hình kết cấu sản phẩm đúc và quản trị mô hình chuyên nghiệp trên cây Model Tree.

Lộ trình học tập đề xuất cho người học là:

Để tối ưu hóa quá trình học tập, người học nên kết hợp sử dụng tài liệu cùng với sổ tay tra cứu tiêu chuẩn cơ khí và các bài tập đồ án chuyên ngành chế tạo máy.
