Tổng quan về giáo trình

Tài liệu chuyên đề học tập Robot giáo dục (thuộc chương trình Chuyên đề học tập Tin học 10, định hướng Khoa học máy tính và Công nghệ kỹ thuật) được biên soạn nhằm cung cấp kiến thức nền tảng về cấu tạo phần cứng, nguyên lý hoạt động và phương pháp lập trình điều khiển robot tự hành. Trong chương trình đào tạo phổ thông và các học phần nhập môn kỹ thuật vi điều khiển ở bậc đại học, tài liệu giữ vị trí cầu nối giữa kiến thức thuật toán lý thuyết và ứng dụng thực tế trên thiết bị phần cứng.

Mục tiêu học tập của tài liệu bao gồm:

  • Nhận biết và phân loại cấu trúc phần cứng của robot: hệ thống khung cơ khí, các bộ phận chấp hành (động cơ giảm tốc, động cơ servo, tay gắp), các bộ phận thu nhận thông tin (cảm biến siêu âm, cảm biến ánh sáng, cảm biến hồng ngoại) và khối điều khiển trung tâm (bảng mạch Arduino Uno, vi điều khiển).
  • Vận hành thành thạo môi trường phát triển tích hợp (IDE) lập trình trực quan EasyCode để xây dựng các thuật toán điều khiển tuần tự, rẽ nhánh và lặp.
  • Nạp chương trình, kiểm tra tín hiệu ngoại vi và thực hiện quy trình gỡ lỗi (debugging) khi hệ thống phần cứng hoặc mã điều khiển phát sinh sự cố.

Cấu trúc giáo trình được tổ chức theo quy trình sư phạm chuẩn hóa: bắt đầu từ việc khảo sát đặc điểm robot, kiểm tra chức năng từng linh kiện phần cứng độc lập, đến việc lập trình điều khiển đơn lẻ và tiến tới tích hợp đa thiết bị ngoại vi trong các dự án tự hành phức tạp.

Điểm đặc sắc của tài liệu là phương pháp tiếp cận trực quan hóa (visual programming). Người học tương tác trực tiếp với các khối lệnh có cấu trúc logic tương đương ngôn ngữ lập trình bậc cao nhưng không bị cản trở bởi lỗi cú pháp văn bản, đồng thời có thể quan sát trực tiếp phản hồi cơ học và quang học của hệ thống robot Arduino trong môi trường thực.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung tài liệu được chia thành các chủ đề thực hành và lý thuyết cốt lõi sau:

  1. Tổng quan về Robot và Robot giáo dục (Bài 1, trang 5–15): Định nghĩa robot là máy móc do con người chế tạo nhằm tự động hóa các công việc lặp đi lặp lại, nặng nhọc hoặc nguy hiểm. Phân tích cấu tạo tổng thể gồm phần cơ khí (khung, bánh xe, bánh đa hướng, tay gắp) và phần điện - điện tử (bảng mạch chính vi điều khiển Arduino, ARM, Raspberry Pi; nguồn pin; cảm biến; động cơ; mạch công suất).
  2. Kiểm tra và đánh giá các bộ phận phần cứng (Bài 3, trang 16–19): Phương pháp xác định cực tính và kiểm tra chức năng của đèn LED (chân dương dài, chân âm ngắn), còi chíp (3V), động cơ giảm tốc (3V–9V) và mạch điều khiển động cơ cầu H L298 qua các chân tín hiệu IN1, IN2, IN3, IN4, nguồn cấp 12V, 5V, GND và các đầu ra OUT1 đến OUT4.

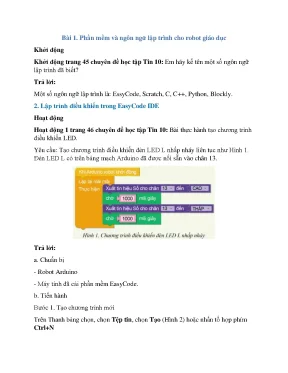

  3. Môi trường phát triển tích hợp và Lập trình trực quan EasyCode (Bài Chuyên đề, trang 45–51): Giới thiệu EasyCode IDE cùng các ngôn ngữ lập trình liên quan (Scratch, Blockly, Python, C, C++). Quy trình cấu hình thiết bị Arduino Uno, kéo thả các khối lệnh thuộc nhóm Sự kiện, Điều khiển, Vào/Ra, Thời gian, lưu tệp (Ctrl+S), mở tệp (Ctrl+N), kiểm tra lỗi cú pháp và nạp chương trình lên bo mạch vi điều khiển.
  4. Thực hành điều khiển thiết bị ngoại vi cơ bản (Bài 4 & Luyện tập, trang 41–51): Xây dựng các thuật toán điều khiển nhấp nháy đèn LED nối chân 13; bật/tắt đèn thông minh dựa trên cảm biến ánh sáng nối chân số 2 (mức THẤP khi trời sáng, mức CAO khi trời tối); điều khiển chuỗi LED đa kênh nối các chân số 3, 5, 6 và 12.
  5. Thực hành điều khiển chuyển động và tích hợp cảnh báo (Bài 2, trang 53–56): Lập trình robot Arduino di chuyển tiến, dừng theo thời gian trễ, di chuyển theo quỹ đạo hình vuông cạnh 20cm; phối hợp điều khiển động cơ với bật tắt đèn LED và kích hoạt còi chíp cảnh báo.
  6. Lập trình cảm biến nâng cao và cơ cấu tay gắp (Bài Chuyên đề & Bài 1–2, trang 57–60): Lập trình góc quay động cơ servo điều khiển tay gắp nối chân A1; thuật toán đo khoảng cách bằng cảm biến siêu âm để tự động gắp vật thể khi khoảng cách đạt ngưỡng 8cm hoặc 15cm; thuật toán đọc giá trị quang trở hồng ngoại (chân A6, A7) để tính ngưỡng trung bình và điều hướng robot bám theo vạch đen.
  7. Dự án học tập tích hợp (Bài 4, trang 61–66): Thiết kế và triển khai mô hình "Robot của tôi", giải quyết các bài toán thực tiễn như robot lau nhà, robot vận chuyển và phân loại hàng hóa tự động.

Kiến thức nền tảng được xây dựng

Tài liệu xây dựng hệ thống tri thức kỹ thuật dựa trên ba trụ cột:

  • Lý thuyết mạch điện và điện tử cơ bản: Nguyên lý phân cực linh kiện bán dẫn (LED); nguyên lý phối ghép nguồn pin một chiều nối tiếp (từ 2 đến 6 viên pin AA 1.5V để tạo điện áp hoạt động từ 3V đến 9V); nguyên lý chuyển mạch dòng điện của mạch cầu H L298 nhằm đảo chiều quay động cơ DC và tăng cường công suất tải.
  • Nguyên lý thu nhận tín hiệu cảm biến:
    • Cảm biến siêu âm: Dựa trên công thức lan truyền sóng âm trong không khí ở vận tốc $v = 340\text{ m/s}$ (tương đương $29.412,\mu\text{s/cm}$), khoảng cách $d$ được tính toán thông qua thời gian truyền và nhận xung phản xạ: $d = \frac{t}{29.412\times 2}$ (hoặc quãng đường $s \approx v \times t$).
    • Cảm biến quang học & hồng ngoại: Phân loại tín hiệu số (Digital High/Low) và tín hiệu tương tự (Analog 0–1023), kỹ thuật xác định ngưỡng trung bình $\text{Threshold} = \frac{\text{Giá trị trong vạch} + \text{Giá trị ngoài vạch}}{2}$ để phân định ranh giới màu sắc.
  • Tư duy thuật toán điều khiển: Phương pháp mô hình hóa bài toán điều khiển tự động dưới dạng sơ đồ khối thuật toán (Flowchart); vận dụng 3 cấu trúc điều khiển cơ bản của khoa học máy tính: cấu trúc tuần tự (Sequence), cấu trúc rẽ nhánh điều kiện (Selection/Branching: nếu... thực hiện...), và cấu trúc lặp vô hạn (Iteration: Lặp lại mãi).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật phần cứng: Khả năng đọc sơ đồ nối dây nguyên lý; lắp ráp và kiểm thử các module điện tử (cảm biến siêu âm, còi chip, LED, driver L298, động cơ servo); phát hiện và xử lý lỗi hở mạch, ngắn mạch hoặc sụt áp nguồn.
  • Kỹ năng lập trình điều khiển: Kỹ năng thao tác trên EasyCode IDE, phân bổ chân I/O (Digital/Analog pins), thiết lập tham số thời gian trễ (millisecond), nhân bản khối lệnh (Tạo bản sao), cấu hình tạm dừng (Ngưng tác dụng) và quản lý bộ nhớ khối lệnh.
  • Kỹ năng giải quyết sự cố và gỡ lỗi (Debugging): Năng lực phân tích và cô lập nguyên nhân sự cố theo từng lớp: lớp cơ khí (kẹt khớp nối, bánh xe), lớp nguồn điện (pin yếu, sai điện áp), lớp kết nối tín hiệu (cổng COM, chân cắm lỏng), và lớp logic phần mềm (sai ngưỡng so sánh cảm biến, sai thứ tự lệnh).

Phương pháp giảng dạy và học tập

Tài liệu áp dụng mô hình sư phạm thực hành theo tiến trình 4 giai đoạn chuẩn: Khởi động $\rightarrow$ Hoạt động/Khám phá $\rightarrow$ Luyện tập $\rightarrow$ Vận dụng.

  • Tiếp cận dựa trên thực nghiệm (Hands-on Learning): Mỗi bài học không bắt đầu bằng lý thuyết trừu tượng mà khởi động bằng các tình huống quan sát thực tế (quan sát máy hút bụi tự động, nhận diện các loại robot công nghiệp, kiểm tra hiện tượng đảo chiều nguồn pin). Người học trực tiếp đấu nối mạch trên bảng nối dây trước khi tiếp cận mã lệnh.
  • Phát triển bài toán từ đơn giản đến phức tạp:
    • Giai đoạn 1 (Linh kiện đơn): Kiểm tra sáng/tắt đèn LED chân 13, đo dòng còi chíp, kích hoạt quay 1 động cơ DC qua mạch L298.
    • Giai đoạn 2 (Logic điều kiện): Đọc giá trị cảm biến ánh sáng chân 2 để đóng ngắt LED thông minh, tinh chỉnh ngưỡng sáng tại chân Analog A0 (ngưỡng 300, thời gian 500ms).
    • Giai đoạn 3 (Đa nhiệm phối hợp): Kết hợp vừa di chuyển vừa quét khoảng cách vật cản; nếu khoảng cách $< 25\text{cm}$ thì dừng 3000ms, bật còi, chớp đèn LED, sau đó rẽ phải tốc độ 150.
    • Giai đoạn 4 (Tự hành thông minh): Phối hợp 2 mắt cảm biến hồng ngoại A6, A7 (với các giá trị mẫu đo được: A6 trong vạch 870, ngoài vạch 656, trung bình 763; A7 trong vạch 903, ngoài vạch 701, trung bình 802) để tự động điều chỉnh hướng bám vạch liên tục.
  • Phương pháp đánh giá kết quả học tập: Đánh giá năng lực dựa trên sản phẩm thực tế:
    • Khả năng nạp mã thành công từ máy tính sang robot thông qua cáp USB và hiển thị thông báo Nạp chương trình thành công.
    • Mức độ chính xác về hành vi cơ học của robot (độ dài cạnh hình vuông 20cm, góc rẽ tay gắp servo chân A1, độ nhạy khoảng cách 8cm/15cm).
    • Khả năng trả lời các câu hỏi tự kiểm tra định tính về bản chất IDE, vi điều khiển và cấu tạo robot.
  • Hướng dẫn tự học: Khai thác kho chương trình mẫu trong EasyCode IDE (như mục Ví dụ > Arduino Robot > Đọc khoảng cách hoặc Điều khiển đèn LED); sử dụng các công cụ phụ trợ trong phần mềm như chức năng phóng to/thu nhỏ (Ctrl + lăn chuột), Ẩn mã nguồn để tập trung vào logic khối, hoặc Thêm Chú giải vào khối lệnh ghép để ghi chú thuật toán.

Điểm nổi bật và cập nhật

  • Trực quan hóa thuật toán điều khiển vi điều khiển: Thay vì phải ghi nhớ cú pháp phức tạp của ngôn ngữ C/C++ truyền thống trên Arduino IDE, giáo trình chuyển hóa toàn bộ cấu trúc điều khiển thành các khối lệnh trực quan trong EasyCode IDE. Điều này giúp loại bỏ rào cản lỗi cú pháp (Syntax errors) cho người mới bắt đầu, đồng thời vẫn giữ nguyên vẹn tư duy cấu trúc logic của lập trình nhúng.
  • Mô-đun hóa phần cứng tiêu chuẩn: Tài liệu sử dụng nền tảng phần cứng thông dụng và mở (Arduino Uno kết hợp mạch công suất L298 và các cảm biến tiêu chuẩn). Cấu trúc này giúp bài giảng có tính mở cao, dễ dàng thay thế, nâng cấp hoặc kết nối thêm các module ngoại vi khác như module Bluetooth, động cơ bước hay vi điều khiển hiệu năng cao hơn (ARM, Raspberry Pi).
  • Tích hợp liên môn STEM (Khoa học - Công nghệ - Kỹ thuật - Toán học):
    • Ứng dụng Vật lý: Nguyên lý vận tốc sóng âm trong không khí ($v = 340\text{ m/s}$) để tính thời gian trễ xung micro giây ($\mu\text{s}$).
    • Ứng dụng Toán học: Tính toán trung bình cộng dữ liệu quang trở để tạo thuật toán phân ngưỡng nhị phân cho robot dò đường.
    • Ứng dụng Kỹ thuật: Thiết kế mạch điều khiển tải động cơ cảm kháng qua mạch cầu H và tính toán ghép nối tiếp nguồn pin đảm bảo công suất.
  • Định hướng ứng dụng thực tế rõ nét: Các bài tập và dự án không dừng lại ở mức mô phỏng mà giải quyết các bài toán tự hành mô phỏng thực tế sản xuất: xe vận chuyển hàng tự động (AGV) bám line trong nhà máy, cánh tay robot gắp phân loại sản phẩm, và thiết bị cảnh báo va chạm tự động.

Đối tượng sử dụng giáo trình

  • Học sinh trung học phổ thông (Lớp 10): Học sinh theo học Chuyên đề học tập Tin học 10 (định hướng Khoa học máy tính hoặc Tin học ứng dụng), có nhu cầu tiếp cận sớm với lĩnh vực kỹ thuật robot, tự động hóa và tư duy lập trình.
  • Sinh viên đại học/cao đẳng năm thứ nhất: Sinh viên các chuyên ngành Công nghệ thông tin, Kỹ thuật Điều khiển & Tự động hóa, Cơ điện tử, Kỹ thuật Điện - Điện tử cần tài liệu thực hành nhập môn trực quan về vi điều khiển, nguyên lý cảm biến và ghép nối thiết bị ngoại vi trước khi chuyển sang lập trình C/C++ trên vi điều khiển chuyên sâu.
  • Yêu cầu kiến thức tiên quyết (Prerequisites):
    • Khái niệm cơ bản về thuật toán và sơ đồ khối.
    • Kiến thức vật lý phổ thông về dòng điện một chiều, hiệu điện thế, cực tính âm/dương và mạch điện kín.
    • Kỹ năng sử dụng máy tính cơ bản (quản lý tệp tin, thao tác bàn phím, kết nối thiết bị qua cổng USB).
  • Giảng viên và giáo viên bộ môn: Cung cấp khung giáo trình chuẩn, hệ thống câu hỏi khởi động, bài tập thực hành từng bước và các phương án xử lý lỗi kỹ thuật để tổ chức các giờ dạy thực hành tại phòng Lab hoặc các câu lạc bộ STEM Robotics.
  • Người tự học và Maker: Người bắt đầu tìm hiểu về chế tạo robot tự hành, cần một tài liệu có hướng dẫn lắp nối dây rõ ràng, bảng mã mẫu trực quan và quy trình kiểm thử từng bước cụ thể.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế trực tiếp cho học sinh lớp 10 học chuyên đề Robot giáo dục, sinh viên năm đầu khối ngành kỹ thuật công nghệ cần tài liệu thực hành nhập môn vi điều khiển, và người tự học muốn làm quen với bo mạch Arduino qua môi trường kéo thả khối lệnh EasyCode IDE.

2. Cần kiến thức nền nào để học?

Người học chỉ cần kiến thức vật lý cơ bản về dòng điện một chiều (nguồn điện 1.5V–9V, cực tính linh kiện), khả năng tư duy logic theo sơ đồ khối thuật toán và kỹ năng thao tác cơ bản trên máy tính (như sử dụng phím tắt Ctrl+N, Ctrl+S, Ctrl+Z và kết nối cổng USB).

3. Điểm khác biệt với giáo trình khác?

Tài liệu tích hợp song song và đồng bộ giữa kiểm tra phần cứng thực tế và lập trình phần mềm. Giáo trình cung cấp quy trình kiểm thử độc lập cho từng linh kiện (đèn LED, còi chíp, động cơ DC, driver L298, servo A1) trước khi ghép nối vào hệ thống robot hoàn chỉnh, đồng thời kèm theo bảng hướng dẫn xử lý lỗi cụ thể cho từng bài thực hành.

4. Làm sao để tự học hiệu quả?

Người học nên tuân thủ quy trình 4 bước:

  1. Kiểm tra nguồn điện và độ thông mạch của linh kiện phần cứng.
  2. Vẽ sơ đồ khối thuật toán ra giấy trước khi lập trình.
  3. Kéo thả và gán tham số khối lệnh trên EasyCode, đối chiếu với các ví dụ mẫu có sẵn trong phần mềm.
  4. Nạp chương trình lên Arduino, quan sát thông báo trạng thái tại cửa sổ IDE và tiến hành gỡ lỗi từng bước nếu robot hoạt động chưa đúng yêu cầu.

5. Có tài liệu bổ trợ nào kèm theo?

Tài liệu đi kèm hệ thống sơ đồ nối dây phần cứng chi tiết, bộ ví dụ mẫu tích hợp sẵn trong EasyCode IDE (Arduino Robot > Đọc khoảng cách, Điều khiển đèn LED), bảng giá trị đo thực nghiệm của cảm biến hồng ngoại (A6, A7), và ngân hàng câu hỏi tự kiểm tra củng cố kiến thức sau mỗi bài thực hành.

Kết luận

Tài liệu chuyên đề học tập Hướng Dẫn Lập Trình Robot Giáo Dục Với EasyCode cung cấp một hệ thống kiến thức hoàn chỉnh, chuẩn xác và mang tính ứng dụng cao về lĩnh vực robot giáo dục. Nội dung văn bản gắn kết chặt chẽ giữa nguyên lý điện tử - cơ khí của hệ thống vi điều khiển Arduino với phương pháp lập trình trực quan hiện đại.

Lộ trình học tập được thiết kế mạch lạc: từ nhận diện cấu trúc phần cứng, kiểm thử linh kiện cơ sở (LED, còi, motor L298), lập trình các cấu trúc điều khiển căn bản (tuần tự, rẽ nhánh, lặp) đến xây dựng các thuật toán tự hành phức tạp (tránh vật cản bằng cảm biến siêu âm, bám vạch bằng cảm biến hồng ngoại, điều khiển tay gắp servo). Đây là tài liệu học thuật cơ sở giúp người học xây dựng vững chắc tư duy thuật toán và kỹ năng kỹ thuật thực hành trong lĩnh vực tự động hóa và khoa học máy tính.
