BÀI GIỚI THIỆU TỔNG QUAN GIÁO TRÌNH: LẮP RÁP VÀ CÀI ĐẶT MÁY TÍNH (MÃ MÔ ĐUN: MĐ_LRCĐMT 28)

Tổng quan về giáo trình

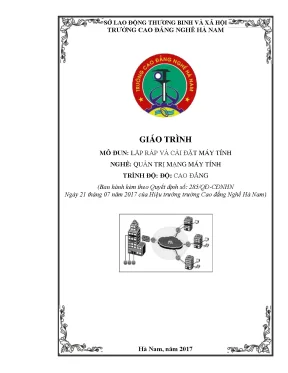

Giáo trình mô đun Lắp ráp và cài đặt máy tính (Mã mô đun: MĐ_LRCĐMT 28) do tác giả Nguyễn Quốc Tuấn biên soạn, được ban hành chính thức theo Quyết định số 285/QĐ-CĐNHN ngày 21 tháng 07 năm 2017 của Hiệu trưởng Trường Cao đẳng Nghề Hà Nam thuộc Sở Lao động - Thương binh và Xã hội. Trong khung chương trình đào tạo nghề Quản trị mạng máy tính trình độ Cao đẳng, mô đun này giữ vị trí chuyên ngành cơ sở, được bố trí giảng dạy sau khi sinh viên đã hoàn thành các môn học tiên quyết bao gồm: Kỹ thuật điện - điện tử, Cấu trúc máy tính và Nguyên lý hệ điều hành.

Mục tiêu học tập của giáo trình được xác định cụ thể trên ba phương diện chuẩn đầu ra:

  • Về kiến thức: Cung cấp hiểu biết tổng quan về máy vi tính, cấu trúc phần cứng, nguyên lý hoạt động và chức năng chi tiết của từng thiết bị nội vi, ngoại vi cũng như tính tương thích giữa các linh kiện trong hệ thống.
  • Về kỹ năng: Trang bị cho người học năng lực lựa chọn thiết bị, thực hiện đúng quy trình lắp ráp hoàn chỉnh một máy tính cá nhân; thao tác thiết lập thông số BIOS/CMOS; phân vùng đĩa cứng; cài đặt hệ điều hành, trình điều khiển (driver) và phần mềm ứng dụng; đồng thời chẩn đoán, xử lý các sự cố phần cứng và sao lưu, phục hồi hệ thống.
  • Về năng lực tự chủ và trách nhiệm: Hình thành phương pháp làm việc khoa học, tuân thủ nghiêm ngặt các quy định an toàn lao động cho người và thiết bị kỹ thuật.

Tổng thời lượng của mô đun là 75 giờ, phân bổ thành 15 giờ lý thuyết, 57 giờ thực hành và 3 giờ kiểm tra định kỳ. Nội dung giáo trình được tiếp cận theo hướng mô-đun hóa, kết hợp chặt chẽ giữa lý thuyết phần cứng và quy trình thao tác kỹ thuật thực nghiệm.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình được cấu trúc thành 6 bài học theo tiến trình kỹ thuật logic từ phần cứng vật lý đến phần mềm và vận hành hệ thống:

  • Bài 1: Các thành phần máy tính (Mã bài: MĐ_LRCĐMT 28-01): Khảo sát cấu tạo và nguyên lý hoạt động của các thiết bị nội vi gồm: Vỏ máy (Case), Bộ nguồn (Power ATX 20/24 pin với các mức điện áp $\pm 3.3\text{V}, \pm 5\text{V}, \pm 12\text{V}$), Bảng mạch chính (Mainboard, Chipset cầu Bắc, Chipset cầu Nam, các loại khe cắm CPU Socket 478/775, khe mở rộng PCI, PCIe, AGP, ISA), Bộ vi xử lý CPU (tốc độ xung nhịp, FSB, bộ đệm Cache L1/L2, công nghệ siêu phân luồng HT, ký hiệu dòng Intel Core i thế hệ 1 và 2), Bộ nhớ trong (ROM BIOS, RAM SIMM, DIMM SDR/DDR/DDR2/DDR3), Bộ nhớ ngoài (HDD cấu tạo vật lý Cylinder/Track/Sector, chuẩn giao tiếp IDE/SATA, đĩa quang CD/DVD/Blu-ray) và các thiết bị ngoại vi thông dụng (Màn hình CRT/LCD, Bàn phím với IC xử lý quét mã 8048/8042, Chuột bi/quang, Máy in, Card mạng, Modem điều chế AM).
  • Bài 2: Quy trình lắp ráp máy tính (Mã bài: MĐ_LRCĐMT 28-02): Hướng dẫn nguyên tắc an toàn chống tĩnh điện (vòng khử tĩnh điện, tiếp đất); trình tự 8 bước lắp ráp theo nguyên lý từ trong ra ngoài; thao tác lắp đặt CPU vào Socket, tra keo tản nhiệt, gắn quạt làm mát, gắn RAM, cố định bo mạch chủ vào thân máy, lắp đặt bộ nguồn, kết nối ổ đĩa IDE/SATA, cắm hệ thống dây tín hiệu mặt trước thùng máy (Power SW, Reset SW, Power LED, HDD LED, Audio, USB) và phương pháp xử lý 7 nhóm sự cố khởi động (mã bíp RAM, VGA, lỗi phân cực nguồn, lỗi ngắn mạch).
  • Bài 3: Thiết lập thông số trong BIOS (Mã bài: MĐ_LRCĐMT 28-03): Cung cấp kiến thức về bản chất CMOS/SRAM, pin nuôi CMOS 3V và quy trình kiểm tra phần cứng POST. Chi tiết các trình đơn cài đặt: Standard CMOS Setup (cấu hình ngày giờ, ổ đĩa, chế độ Halt On), Advanced CMOS Setup (thứ tự khởi động Boot Priority, Virus Warning, Internal/External Cache, Quick POST, Typematic Rate), Chipset Features Setup (DRAM Timing, AT Bus Clock Cycle đồng bộ/bất đồng bộ với thạch anh 14.318MHz, Wait State, DMA, Onboard Devices) và Power Management Setup (chế độ tiết kiệm năng lượng cho CPU và ổ cứng).
  • Bài 4: Cài đặt hệ điều hành và các trình điều khiển: Trình bày cấu trúc bảng phân vùng Master Boot Record (MBR 64 byte chia 4 partition entry), bảng định vị file FAT1/FAT2, phân vùng đĩa bằng tiện ích Fdisk, định dạng cấp cao bằng lệnh Format; quy trình cài đặt hệ điều hành Windows và cập nhật trình điều khiển thiết bị (Driver).
  • Bài 5: Cài đặt các phần mềm ứng dụng: Hướng dẫn quy trình cài đặt, nâng cấp, cấu hình và gỡ bỏ các gói phần mềm ứng dụng cơ bản trên hệ điều hành, giải quyết các lỗi phát sinh do xung đột phần mềm.
  • Bài 6: Sao lưu và phục hồi hệ thống: Phương pháp thiết lập các điểm khôi phục và sao lưu dữ liệu thông qua công cụ tích hợp sẵn của hệ điều hành cũng như các tiện ích độc lập chuyên dụng.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống cơ sở lý thuyết phần cứng và điều khiển máy tính thông qua các nguyên lý:

  1. Nguyên lý cấp nguồn và phân phối điện áp: Hoạt động của nguồn ATX biến đổi điện áp xoay chiều $110\text{V}/220\text{V}$ thành dòng một chiều ổn định; cơ chế kích hoạt thông qua chân lệnh $PS_ON$ ($0\text{V}$ mở, $>0\text{V}$ tắt) và tín hiệu kiểm tra an toàn $PWRGOOD$ ($>3\text{V}$).
  2. Cơ chế truyền thông liên lạc qua Bus và DMA: Sự phân cấp luồng dữ liệu thông qua Chipset cầu Bắc (giao tiếp băng thông cao giữa CPU, RAM, Video Card) và Chipset cầu Nam (quản lý I/O, lưu trữ, mạng); ứng dụng chip DMA cho phép trao đổi dữ liệu trực tiếp giữa bộ nhớ trong và thiết bị ngoại vi không qua sự can thiệp của CPU.
  3. Mô hình lưu trữ và địa chỉ hóa: Cấu trúc tổ chức vật lý của đĩa từ theo công thức: $$\text{Dung lượng} = \text{Số Head} \times \text{Số Cylinder} \times \text{Số Sector/Track} \times \text{Số mặt} \times 512\text{ bytes}$$ Nguyên lý phân chia đĩa logic với bảng MBR gồm 4 mục quản lý phân vùng (mỗi mục 16 byte), chương trình Bootstrap và hệ thống quản lý thư mục Root Directory.
  4. Lý thuyết băng thông bộ nhớ: Mối quan hệ giữa xung nhịp đồng hồ, độ rộng bus dữ liệu (64 bit / 8 byte) và băng thông thực tế của các thế hệ DDR/DDR2/DDR3, xác định qua công thức: $$\text{Băng thông (Bandwidth)} = \text{Xung nhịp bus} \times 8\text{ byte}$$

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Nhận diện chính xác chủng loại chân cắm (Socket 478/775, khe DIMM DDR2/DDR3, cáp dữ liệu IDE 40 pin, SATA 7 pin); thực hiện chuẩn xác thao tác gạt cần khóa ZIF, gắn quạt tản nhiệt đa hướng, cố định bo mạch chủ bằng ốc đệm cách điện.
  • Kỹ năng phân tích và chẩn đoán: Khả năng đọc hiểu bảng mã phân biệt CPU (các hậu tố K, S, T, M, QX, E, U); phân tích chuỗi tiếng bíp (Beep Codes) khi kiểm tra POST; tính toán độ trễ chu kỳ xung nhịp (Wait State), xung nhịp bàn phím (Typematic Rate) và lựa chọn jumper Master/Slave trên kênh IDE.
  • Kỹ năng thực hành vận hành: Cấu hình chuẩn xác BIOS cho các kịch bản khởi động khác nhau, thực thi phân vùng ổ đĩa Fdisk, định dạng hệ thống tập tin, cài đặt hoàn chỉnh hệ điều hành kèm đầy đủ trình điều khiển và thiết lập cơ chế sao lưu dự phòng.

Phương pháp giảng dạy và học tập

Phương pháp sư phạm

Giáo trình áp dụng mô hình đào tạo theo năng lực thực hiện (Competency-Based Training), lấy thời lượng thực hành xưởng làm trọng tâm (chiếm $76%$ tổng quỹ thời gian mô đun). Lý thuyết được truyền tải cô đọng nhằm giải thích nguyên lý vận hành trước khi người học trực tiếp thao tác trên thiết bị phần cứng thật.

Hệ thống bài tập và thực hành

Giáo trình tích hợp hệ thống câu hỏi định lượng, phân loại và tình huống kỹ thuật cuối mỗi bài học:

  • Bài tập phân tích định lượng: Yêu cầu tính toán tốc độ Bus thực tế từ thông số băng thông của các thanh RAM: DDR2 PC2-5300 ($667\text{MHz}$), DDR2 PC2-3200 ($400\text{MHz}$), DDR3 PC3-6400 ($800\text{MHz}$), DDR3 PC3-8500 ($1066\text{MHz}$), DDR3 PC3-12800 ($1600\text{MHz}$).
  • Bài tập giải mã thông số phần cứng: Phân biệt đặc tính kỹ thuật của các dòng vi xử lý Intel Core i7 3930K, Core i7 4770, Core i5-670, Core i5 3330, Core i5 3570K, Core i3 2120 và Core i3 3240 dựa trên mã hiệu cấu trúc.
  • Thực hành xử lý tình huống thực tế: Khảo sát và khắc phục 7 lỗi thường gặp trong lắp ráp phần cứng (lỗi không lên nguồn do sai công tắc điện áp $110\text{V}/220\text{V}$, ngắn mạch chân ốc vỏ máy; lỗi màn hình cam do gãy chân cáp VGA; lỗi phát 1 tiếng bíp dài 3 tiếng bíp ngắn của card đồ họa; lỗi thông báo "Disk Boot Failure" do sai thiết lập jumper Master/Slave).

Phương pháp đánh giá và hướng dẫn tự học

  • Phương pháp đánh giá: Kết hợp kiểm tra lý thuyết trắc nghiệm/vấn đáp về thông số kỹ thuật (chiếm tỷ trọng nhỏ) với đánh giá thực hành chấm điểm trực tiếp trên sản phẩm lắp ráp hoàn chỉnh, khả năng thiết lập BIOS đúng yêu cầu và tốc độ xử lý sự cố lỗi phát sinh trong 3 giờ kiểm tra.
  • Hướng dẫn tự học: Sinh viên cần đọc trước các bảng tra cứu kỹ thuật, tài liệu hướng dẫn bo mạch chủ (Mainboard Catalog), thực hành phân tích thông số linh kiện thực tế và tuân thủ các chỉ dẫn an toàn tĩnh điện tại xưởng.

Điểm nổi bật và cập nhật

Hệ thống hóa quá trình phát triển phần cứng

Giáo trình cung cấp góc nhìn toàn diện về lịch sử tiến hóa kiến trúc phần cứng máy tính:

  • Tiến trình phát triển vi xử lý Intel: Khái quát từ các thế hệ CPU 4004, 8088, 80286, 80386, 80486, Pentium, Pentium 4 đến các kiến trúc đa nhân Intel Core 2 Duo và các thế hệ Intel Core i (thế hệ 1 Nehalem, thế hệ 2 Sandy Bridge).
  • Sự chuyển dịch chuẩn bộ nhớ: Phân tích sự khác biệt về cấu tạo vật lý, số chân tiếp xúc và điện áp hoạt động giữa các chuẩn RAM SIMM (30/72 chân) sang DIMM SDRAM (168 chân), DDR (184 chân), DDR2 (240 chân) và DDR3 (240 chân).
Chuẩn bộ nhớ RAM Số chân (Pin count) Băng thông dữ liệu (Data width) Dải Bus Speed phổ biến
SDR SDRAM 168 pin 64-bit $66\text{ MHz} - 133\text{ MHz}$ (PC-66 đến PC-133)
DDR SDRAM 184 pin 64-bit (2 lần/xung) $200\text{ MHz} - 400\text{ MHz}$ (PC-1600 đến PC-3200)
DDR2 SDRAM 240 pin 64-bit (4 lần/xung) $400\text{ MHz} - 800\text{ MHz}$ (PC2-3200 đến PC2-6400)
DDR3 SDRAM 240 pin 64-bit (8 lần/xung) $800\text{ MHz} - 1600\text{ MHz}$ (PC3-6400 đến PC3-12800)

So sánh các chuẩn giao tiếp và thiết bị lưu trữ

Tài liệu thiết lập các bảng đối chiếu trực quan về thông số kỹ thuật giữa các thế hệ giao tiếp:

  • Chuẩn kết nối ổ cứng ATA so với SATA:
    • Parallel ATA (IDE): Cáp dữ liệu 40 chân dạng bẹt, độ dài tối đa 18 inch ($45.72\text{cm}$), điện áp $5\text{V}$, tốc độ truyền dẫn $33/66/100/133\text{ MB/s}$, quản lý theo cấu hình Master/Slave.
    • Serial ATA (SATA): Cáp dữ liệu 7 chân thanh mảnh, độ dài lên đến $1\text{m}$, điện áp $250\text{mV}$, tốc độ từ $150\text{ MB/s}$ đến $1500\text{ MB/s}$, hỗ trợ cắm nóng (Hot-plug) và kết nối độc lập từng thiết bị.
  • Công nghệ đĩa quang: Phân tích nguyên lý lưu trữ quang học sử dụng bước sóng laser từ chuẩn CD-ROM ($650-800\text{MB}$, tốc độ $1\text{X} = 150\text{KB/s}$) sang DVD ($4.7\text{GB} - 17\text{GB}$, tốc độ $1\text{X} = 1.25\text{MB/s}$, laser $650\text{nm}$) và công nghệ đĩa Blu-ray (dung lượng $25\text{GB}$ với chùm tia laser bước sóng ngắn $405\text{nm}$).

Đối tượng sử dụng giáo trình

  • Sinh viên hệ Cao đẳng nghề: Giáo trình được thiết kế chuyên biệt cho sinh viên chuyên ngành Quản trị mạng máy tính. Đây là môn học thực hành kỹ thuật nền tảng, cung cấp kỹ năng cứng để người học hiểu rõ thiết bị đầu cuối trước khi triển khai các hệ thống mạng phức tạp.
  • Điều kiện tiên quyết: Người học bắt buộc phải có kiến thức nền tảng từ các học phần: Kỹ thuật điện - điện tử (để hiểu các thông số điện áp nguồn, ngắn mạch), Cấu trúc máy tính (hiểu cơ chế CPU, thanh ghi, Bus, bộ nhớ) và Nguyên lý hệ điều hành (hiểu cơ chế ngắt I/O, quản lý tiến trình và hệ thống tập tin).
  • Giảng viên chuyên ngành: Tài liệu đóng vai trò là khung chương trình chuẩn phân phối 75 giờ giảng dạy, cung cấp hướng dẫn tổ chức bài tập xưởng, thiết lập bài kiểm tra tay nghề và tiêu chuẩn an toàn phòng máy.
  • Kỹ thuật viên và người tự học: Phù hợp làm tài liệu tra cứu kỹ thuật nhanh về sơ đồ chân nguồn ATX, bảng phân bố chân cắm mặt trước Mainboard, các tổ hợp phím vào BIOS theo hãng và phương pháp chẩn đoán sự cố phần cứng.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ đào tạo trình độ Cao đẳng nghề ngành Quản trị mạng máy tính theo chuẩn chương trình của Bộ Lao động - Thương binh và Xã hội ban hành năm 2017, đồng thời là tài liệu tham khảo cho người học kỹ thuật sửa chữa, bảo trì phần cứng máy tính cá nhân.

2. Cần trang bị kiến thức nền tảng nào trước khi học mô đun này?

Người học cần hoàn thành ba môn học cơ sở: Kỹ thuật điện - điện tử, Cấu trúc máy tính và Nguyên lý hệ điều hành nhằm nắm vững các khái niệm về điện áp, xung tín hiệu, cơ chế quản trị bộ nhớ và phân vùng đĩa cứng.

3. Điểm khác biệt về mặt kỹ thuật của giáo trình này là gì?

Giáo trình tập trung chi tiết vào các bảng dữ liệu kỹ thuật thực tế: sơ đồ chân nguồn ATX 20/24 pin kèm mã màu điện áp, thông số thiết lập chi tiết trong từng trình đơn BIOS (Standard, Advanced, Chipset Features, Power Management), cấu trúc vật lý của sector MBR 64 byte và giải pháp từng bước cho 7 lỗi lắp ráp điển hình.

4. Làm thế nào để tự học mô đun này đạt hiệu quả cao?

Người học nên kết hợp đọc lý thuyết với thực hành trực tiếp trên các bộ linh kiện máy tính rời; thực hiện đầy đủ các bài tập tính toán băng thông bus RAM và giải mã thông số CPU ở cuối mỗi bài; đặc biệt phải tuân thủ đúng nguyên tắc khử tĩnh điện trước khi tiếp xúc với linh kiện bán dẫn.

5. Có tài liệu bổ trợ nào kèm theo giáo trình không?

Giáo trình tích hợp sẵn hệ thống câu hỏi lý thuyết, bài tập tình huống thực tế sau mỗi bài học, hệ thống bảng đối chiếu kỹ thuật và danh mục tài liệu tham khảo chuyên ngành CNTT phục vụ việc mở rộng nghiên cứu.

Kết luận

Giáo trình Lắp ráp và cài đặt máy tính (MĐ_LRCĐMT 28) cung cấp hệ thống kiến thức và kỹ năng thực hành hoàn chỉnh về phần cứng máy vi tính, từ cấu trúc vật lý, chuẩn giao tiếp linh kiện đến kỹ thuật thiết lập cấp thấp qua BIOS và quản trị hệ điều hành. Lộ trình đào tạo 75 giờ được xây dựng theo trật tự logic: Khảo sát thành phần $\rightarrow$ Thực hành lắp ráp $\rightarrow$ Cấu hình BIOS $\rightarrow$ Cài đặt hệ thống $\rightarrow$ Bảo trì, sao lưu. Đây là tài liệu nghiệp vụ tiêu chuẩn phục vụ trực tiếp cho công tác đào tạo sinh viên Cao đẳng nghề Quản trị mạng máy tính cũng như các kỹ thuật viên vận hành hệ thống phần cứng.
