TỔNG QUAN HỌC THUẬT: GIÁO TRÌNH MÔ ĐUN LẮP ĐẶT HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ

Tổng quan về giáo trình (250-300 từ)

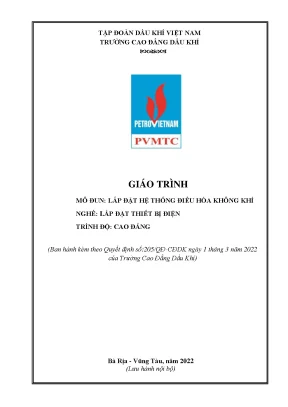

Giáo trình mô đun Lắp đặt hệ thống điều hòa không khí (Mã số mô đun: ELEC54126 / ELEC55126) là tài liệu đào tạo chuyên môn nghề thuộc chương trình đào tạo trình độ Cao đẳng nghề Lắp đặt thiết bị điện, do Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Việt Nam) ban hành nội bộ theo Quyết định số 205/QĐ-CĐDK ngày 01 tháng 03 năm 2022 tại Bà Rịa – Vũng Tàu. Tài liệu do kỹ sư Nguyễn Lê Cương làm chủ biên cùng sự tham gia biên soạn của kỹ sư Nguyễn Xuân Thịnh.

Trong chương trình khung tổng thể gồm 95 tín chỉ (2280 giờ đào tạo), mô đun này có khối lượng 5 tín chỉ với tổng thời lượng thực hiện là 120 giờ (gồm 28 giờ lý thuyết, 87 giờ thực hành/thí nghiệm/thảo luận và 5 giờ kiểm tra). Về vị trí đào tạo, đây là mô đun chuyên môn nghề được bố trí giảng dạy sau khi người học đã hoàn thành các môn học chung (giáo dục đại cương) và khối kiến thức, mô đun kỹ thuật cơ sở.

Mục tiêu đào tạo của giáo trình tập trung vào ba chuẩn đầu ra chính:

  • Về kiến thức: Trình bày được cấu tạo, nguyên lý làm việc của các dòng máy điều hòa không khí một cục (loại một chiều, hai chiều) và hệ thống máy hai cục; phân tích được các chu trình nhiệt động và vai trò của môi chất lạnh trong hệ thống.
  • Về kỹ năng: Khảo sát vị trí, đọc bản vẽ thi công, thực hiện gia công đường ống đồng, kết nối mạch điện động lực và điều khiển, đấu nối đường ống thoát nước ngưng, vận hành chạy thử và chẩn đoán xử lý hư hỏng kỹ thuật.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện ý thức tuân thủ quy trình an toàn lao động, an toàn điện, tính cẩn thận, tỉ mỉ và tư duy kỹ thuật chính xác trong môi trường nhà xưởng.

Cấu trúc giáo trình được thiết kế theo dạng mô đun hóa tích hợp (module-based), chia thành 6 bài học độc lập tương ứng với các dạng thiết bị điều hòa không khí dân dụng và thương mại phổ biến.

Nội dung kiến thức cốt lõi (500-600 từ)

[Bài 1 & 2: Hệ thống điều hòa một cục (1 chiều & 2 chiều)]
            [Bài 3: Điều hòa treo tường]
             [Bài 4: Điều hòa đặt sàn]
             [Bài 5: Điều hòa áp trần]
             [Bài 6: Điều hòa âm trần]

Các chương/chủ đề chính

Nội dung giáo trình được triển khai tuần tự qua 6 bài học chuyên đề:

  • Bài 1: Lắp đặt hệ thống điều hòa một cục một chiều (13 giờ: 3 LT, 10 TH): Giới thiệu cấu tạo 8 bộ phận chính (dàn lạnh, dàn nóng, máy nén/lốc, quạt dàn lạnh, quạt dàn nóng, van tiết lưu, ống dẫn gas bằng đồng, bảng điều khiển và tụ điện khởi động). Phân tích chu trình làm lạnh khép kín 5 bước qua van tiết lưu, dàn lạnh hấp thụ nhiệt, máy nén tăng áp, dàn nóng tản nhiệt và trở lại chu trình. Quy trình 6 bước thi công và vận hành thử máy một cục.
  • Bài 2: Lắp đặt hệ thống điều hòa một cục hai chiều (15 giờ: 3 LT, 10 TH, 2 Kiểm tra): Cấu tạo và nguyên lý hoạt động của cơ cấu đảo chiều dòng môi chất giữa chế độ làm lạnh và chế độ sưởi ấm. Quy trình xác định vị trí, đục khung tường, gá lắp, đấu điện và kiểm tra độ lạnh.
  • Bài 3: Lắp đặt máy điều hòa treo tường (21 giờ: 5 LT, 16 TH): Hướng dẫn giải mã bản vẽ thi công HVAC; tính toán kỹ thuật đường ống và dây dẫn (ống đồng $\le 15\text{ m}$ cho máy 9000–12000 BTU, $\le 20\text{ m}$ cho máy 18000–24000 BTU; chênh lệch độ cao $\le 7\text{ m}$ hoặc $\le 15\text{ m}$; cáp nguồn $\ge 1{,}5\text{ mm}^2$ hoặc $\ge 2{,}5\text{ mm}^2$). Quy trình 4 bước lắp đặt dàn lạnh (treo cách trần 5 cm, cao trên 2,5 m), dàn nóng (bệ bê tông cao $\ge 100\text{ mm}$), nối ống và chạy thử tối thiểu 30 phút.
  • Bài 4: Lắp đặt máy điều hòa đặt sàn (18 giờ: 4 LT, 12 TH, 2 Kiểm tra): Khảo sát khoảng cách thông thoáng dòng tủ đứng Daikin (mặt trước $> 1000\text{ mm}$, mặt sau $> 300\text{ mm}$, hai bên $> 500\text{ mm}$). Lắp bát chữ L (tấm chống đổ). Kỹ thuật uốn ống bằng lò xo không quá $90^\circ$, loe ống, bôi dầu bôi trơn rắc co và tạo độ dốc ống nước xả $1/100$ ($1\text{ cm}/1\text{ m}$).
  • Bài 5: Lắp đặt máy điều hòa áp trần (22 giờ: 5 LT, 17 TH): Đọc bản vẽ mặt bằng và chi tiết lắp đặt; quy trình định vị giá treo áp trần, đấu nối nguồn điện, thử kín đường ống môi chất và vận hành kiểm tra thông số qua remote.
  • Bài 6: Lắp đặt máy điều hòa âm trần (31 giờ: 8 LT, 22 TH, 1 Kiểm tra): Kỹ thuật đọc bản vẽ kết cấu trần thạch cao; quy trình khoan cấy ty treo, cân chỉnh độ thăng bằng giàn lạnh âm trần, kết nối ống gas, hệ thống thoát nước ngưng tự chảy và bơm phụ, chạy thử nghiệm hệ thống.

Progression logic (logic phát triển nội dung) đi từ các thiết bị nguyên khối đơn giản (máy một cục) đến các hệ thống hai khối phức tạp dần về mặt cơ khí và không gian kiến trúc (treo tường $\rightarrow$ đặt sàn $\rightarrow$ áp trần $\rightarrow$ âm trần).

Kiến thức nền tảng được xây dựng

  • Lý thuyết nhiệt động: Chu trình máy lạnh nén hơi, sự biến đổi trạng thái (áp suất, nhiệt độ, pha lỏng - hơi) của môi chất lạnh qua 4 thiết bị chính: máy nén, thiết bị ngưng tụ, cơ cấu tiết lưu và thiết bị bay hơi.
  • Nguyên lý điện gia dụng và điều khiển: Cấu tạo và hoạt động của động cơ máy nén 1 pha, mạch điện sử dụng tụ ngậm/tụ đề, bảng điều khiển vi mạch, cơ chế bảo vệ quá nhiệt và khóa trễ 3 phút khởi động lại máy nén.
  • Tiêu chuẩn quy ước bản vẽ cơ điện: Quy chuẩn biểu diễn mặt bằng, sơ đồ nguyên lý và hệ thống thuật ngữ viết tắt chuẩn quốc tế trong bản vẽ điều hòa không khí:
    • EAG (Exhaust Air Grille – Miệng gió hút thải)
    • SEAG (Smoke Exhaust Air Grille – Miệng gió hút khói)
    • EAL (Exhaust Air Louver – Cửa nan thải gió)
    • KEAF (Kitchen Exhaust Air Fan – Quạt hút thải bếp)
    • FAF (Fresh Air Fan / Contemporary air fan – Quạt cấp khí tươi)
    • SPF (Staircase Pressurization Fan – Quạt tăng áp cầu thang)
    • CHWP (Chilled Water Pump – Bơm nước lạnh Chiller)
    • CHWS (Chilled Water Supply – Đường ống cấp nước lạnh)
    • CHWR (Chilled Water Return – Đường ống hồi nước lạnh)

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác cơ khí ống đồng (cắt ống bằng dao cắt chuyên dụng, vát mép, uốn ống bằng lò xo tránh móp méo, loe ống đúng kích thước rắc co); hàn nối ống kín tuyệt đối; bọc bảo ôn cách nhiệt và quấn băng simili; đấu nối dây cấp nguồn, dây tín hiệu điều khiển và hệ thống tiếp địa an toàn.
  • Kỹ năng phân tích (Analytical skills): Đọc - bóc tách thông số từ bản vẽ sơ đồ nguyên lý và mặt bằng bố trí thiết bị MEP; phân tích thông số áp suất, điện áp, dòng điện làm việc định mức của máy.
  • Kỹ năng thực hành chuyên môn (Practical competencies): Vận hành remote kích hoạt chế độ chạy thử chuyên dụng (tổ hợp giữ đồng thời hai nút Temp và Mode, bấm tiếp Mode hai lần hiển thị biểu tượng --); tra cứu và xử lý sự cố dựa trên Bảng danh mục kiểm tra chẩn đoán lỗi (rung ồn, thiếu gas, đọng sương, rò rỉ nước ngưng, mất tín hiệu điều khiển).

Phương pháp giảng dạy và học tập (300-350 từ)

Cơ cấu thời lượng của mô đun phân bổ $23{,}3%$ cho lý thuyết (28 giờ) và $72{,}5%$ cho thực hành/thí nghiệm/thảo luận (87 giờ), phản ánh định hướng đào tạo kỹ năng nghề thực tế.

  • Phương pháp giảng dạy (Pedagogical approach): Giảng viên sử dụng phương pháp giảng dạy tích cực kết hợp giữa thuyết trình lý thuyết cô đọng, đàm thoại gợi mở và phương pháp giảng dạy dựa trên vấn đề (problem-based learning). Trong các giờ thực hành tại xưởng, giảng viên thực hiện thao tác mẫu chuẩn (demonstration), phân tích các điểm cần lưu ý về an toàn, sau đó giám sát người học thực hiện và sửa sai trực tiếp tại vị trí thao tác.
  • Bài tập và thực hành (Practical exercises): Hệ thống bài tập được tổ chức theo phiếu thực hành và phiếu học tập chuyên môn hóa. Học viên thực hành trực tiếp tại Phòng thiết bị điện lạnh và gia dụng, sử dụng máy tính, máy chiếu, thiết bị điều hòa thực tế, bộ đồ nghề điện cơ và dụng cụ thi công đường ống (dao cắt, bộ loe ống, lò xo uốn ống, đồng hồ vạn năng, ampe kìm).
  • Phương pháp kiểm tra, đánh giá (Assessment methods):
    • Đánh giá thường xuyên: Kiểm tra miệng, vấn đáp đầu giờ và chấm điểm thao tác kỹ năng định kỳ.
    • Đánh giá định kỳ (05 bài kiểm tra chuyên môn):
      1. Bài số 1 (Lý thuyết Bài 1–2): Thời gian 45–60 phút.
      2. Bài số 2 (Thực hành Bài 1–2): Thời gian 45–60 phút.
      3. Bài số 3 (Lý thuyết Bài 3–4): Thời gian 60–90 phút.
      4. Bài số 4 (Thực hành Bài 3–4): Thời gian 60–90 phút.
      5. Bài số 5 (Thực hành Bài 5–6): Thời gian 60–90 phút.
    • Đánh giá kết thúc mô đun: Thi kỹ năng thực hành tổng hợp về lắp đặt, đấu nối và vận hành hệ thống điều hòa không khí.
  • Hướng dẫn tự học (Self-study guidelines): Học viên nghiên cứu trước nội dung giáo trình theo từng bài học, chuẩn bị trả lời các câu hỏi củng cố cuối bài (3 câu hỏi/bài), tham gia làm bài tập tình huống cá nhân hoặc theo nhóm trước khi lên lớp.

Điểm nổi bật và cập nhật (250-300 từ)

  • Quy chuẩn hóa theo chương trình đào tạo nghề dầu khí: Giáo trình được phê duyệt và áp dụng đồng bộ trong hệ thống đào tạo kỹ thuật của Trường Cao đẳng Dầu khí từ năm 2022, bám sát khung chương trình đào tạo nghề Lắp đặt thiết bị điện trình độ Cao đẳng.
  • Tích hợp định lượng kỹ thuật từ thực tế thi công: Tài liệu cung cấp các thông số kỹ thuật lắp đặt chi tiết, phản ánh các thông số tiêu chuẩn áp dụng cho các dòng thiết bị dân dụng và thương mại (điển hình như dòng máy Daikin):
    • Quy định chiều dài đường ống môi chất: tối thiểu 3 m, tối đa 15 m đến 50 m tùy công suất;
    • Độ dốc tiêu chuẩn ống nước ngưng: $1/100$ ($1\text{ cm}$ trên mỗi mét chiều dài) để tránh bẫy khí gây đọng nước;
    • Khoảng cách an toàn thông gió dàn nóng: cách vật cản trước mặt $> 1000\text{ mm}$, sau lưng $> 300\text{ mm}$, hai bên sườn $> 500\text{ mm}$;
    • Tiết diện dây cấp nguồn tối thiểu: $\ge 1{,}5\text{ mm}^2$ cho máy đến 12000 BTU và $\ge 2{,}5\text{ mm}^2$ cho máy trên 18000 BTU.
  • Tiếp cận quy chuẩn cơ điện quốc tế: Khác với các tài liệu thuần túy dân dụng, giáo trình đưa vào danh mục ký hiệu và thuật ngữ tiếng Anh chuyên ngành dùng trong các bản vẽ hệ thống thông gió - điều hòa không khí (HVAC) và hệ thống làm lạnh trung tâm (Chiller), tạo liên kết trực tiếp với các dự án xây dựng công nghiệp.
  • Bảng danh mục kiểm tra lỗi thực chứng: Cung cấp bảng đối chiếu các hiện tượng sai sót trong quá trình lắp đặt (rung ồn, thiếu tải lạnh, rò nước, rò điện, không nhận tín hiệu) gắn liền với nguyên nhân và cách kiểm tra chẩn đoán thực tế.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên/Học viên: Học viên trình độ Cao đẳng nghề Điện công nghiệp và nghề Lắp đặt thiết bị điện. Giáo trình được sử dụng trong giai đoạn học chuyên môn nghề (thường vào năm thứ 2 hoặc năm thứ 3 của khóa học 3 năm).
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ sở bắt buộc trước khi tiếp cận mô đun, bao gồm các học phần:
    • Mạch điện cơ bản (ELEI52033) & Mạch điện (ELEI53132)
    • An toàn điện (ELET5201) & An toàn vệ sinh lao động (SAEN52001)
    • Vẽ điện chuyên ngành (ELEC52166)
    • Vật liệu điện (ELET62064) & Khí cụ điện (ELEI53117)
    • Thực tập điện cơ bản 1 (ELEI53150) & Đo lường điện (ELEI53115)
  • Giảng viên và giáo viên hướng dẫn: Dùng làm khung tài liệu giảng dạy chuẩn, căn cứ xây dựng giáo án lý thuyết, đề cương thực hành, phiếu hướng dẫn công việc và thiết kế ngân hàng đề kiểm tra 5 bài định kỳ cùng bài thi tốt nghiệp thực hành.
  • Kỹ thuật viên tham khảo: Nhân sự kỹ thuật làm việc trong lĩnh vực bảo trì cơ điện tòa nhà (MEP), kỹ thuật viên điện lạnh dân dụng và thương mại cần tra cứu quy chuẩn lắp đặt và quy trình vận hành thử nghiệm thiết bị.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được biên soạn chuyên biệt cho học sinh, sinh viên trình độ Cao đẳng nghề Lắp đặt thiết bị điện và Điện công nghiệp tại các cơ sở giáo dục nghề nghiệp, đồng thời phục vụ cho kỹ thuật viên điện lạnh cần tài liệu chuẩn hóa quy trình thi công.

2. Cần kiến thức nền tảng nào để học mô đun này?

Người học bắt buộc phải nắm vững kiến thức về mạch điện, khí cụ điện, đo lường điện, kỹ thuật an toàn điện và kỹ năng đọc bản vẽ điện chuyên ngành đã được đào tạo trong các môn học cơ sở trước đó.

3. Điểm khác biệt của giáo trình này là gì?

Tài liệu tập trung sâu vào kỹ năng thực hành ($72{,}5%$ thời lượng), chuẩn hóa từng bước thi công cơ khí ống đồng, đồng thời tích hợp trực tiếp bảng mã ký hiệu bản vẽ HVAC quốc tế (EAG, SEAG, CHWP, FAF...) và bảng chẩn đoán sự cố thực tế.

4. Làm sao để tự học và thực hành hiệu quả theo giáo trình?

Người học cần nghiên cứu trước sơ đồ nguyên lý của từng bài, đối chiếu các bước trong quy trình lắp đặt với phiếu thực hành, tuân thủ nghiêm ngặt các quy định về an toàn điện, an toàn cơ khí và thực hiện trả lời các câu hỏi củng cố ở cuối mỗi bài học.

5. Có tài liệu bổ trợ nào được khuyến nghị kèm theo?

Giáo trình định hướng người học tham khảo 3 nguồn học liệu học thuật chính:

  1. Nguyễn Đức Lợi, Máy và thiết bị lạnh, NXB Khoa học và Kỹ thuật.
  2. Trần Văn Lịch (2005), Lắp đặt và vận hành máy lạnh, NXB Hà Nội.
  3. Nguyễn Đức Lợi, Phạm Văn Tùy, Thông gió và điều hòa không khí, NXB Khoa học và Kỹ thuật.

Kết luận (150 từ)

Giáo trình mô đun Lắp đặt hệ thống điều hòa không khí (Mã số: ELEC54126) cung cấp hệ thống kiến thức và kỹ năng thực hành hoàn chỉnh về thi công, lắp đặt và vận hành 6 chủng loại máy điều hòa không khí từ dạng một cục đến các dòng máy thương mại treo tường, đặt sàn, áp trần và âm trần.

Lộ trình học tập 120 giờ được thiết kế chặt chẽ, kết hợp 28 giờ lý thuyết nguyên lý với 87 giờ thực hành trực tiếp tại xưởng và 5 giờ kiểm tra định kỳ, giúp người học phát triển kỹ năng đọc bản vẽ thi công, gia công cơ khí đường ống môi chất, đấu nối hệ thống điện và chẩn đoán sự cố thiết bị.

Để tối ưu hóa hiệu quả học tập, người học được khuyến nghị kết hợp chặt chẽ giữa nội dung giáo trình nội bộ với các tài liệu tham khảo chuyên ngành của GS.TS. Nguyễn Đức Lợi và PGS.TS. Phạm Văn Tùy về kỹ thuật lạnh và thông gió công trình.
