Tổng quan về giáo trình

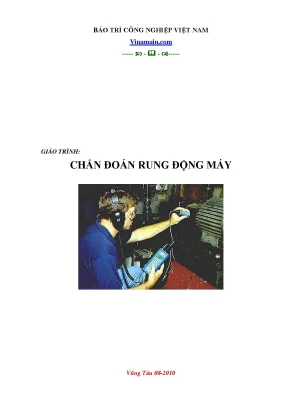

Chẩn đoán rung động máy là tài liệu chuyên khảo kỹ thuật do KS. Nguyễn Thanh Sơn (Vinamain.com – Bảo trì Công nghiệp Việt Nam) biên soạn tại Vũng Tàu (tháng 08/2010). Giáo trình nằm trong khối kiến thức chuyên ngành về Bảo trì công nghiệp, Bảo trì dự đoán (Condition-Based Maintenance - CBM) và Giám sát tình trạng thiết bị (Condition Monitoring), phục vụ trực tiếp cho các ngành Kỹ thuật Cơ khí, Kỹ thuật Điện và Điều khiển - Tự động hóa.

Mục tiêu học tập của giáo trình tập trung vào việc trang bị cho kỹ sư và sinh viên hệ thống nguyên lý dao động cơ học không mong muốn trong máy công nghiệp; quy trình đo đạc tín hiệu thông qua cảm biến gia tốc áp điện (ICP Accelerometer); kỹ thuật chuyển đổi miền thời gian sang miền tần số bằng phép biến đổi Fourier nhanh (Fast Fourier Transform - FFT); và phương pháp chẩn đoán nguyên nhân gốc rễ của các hư hỏng cơ, điện, thủy lực dựa trên biểu đồ dạng sóng (waveform), biểu đồ phổ tần số (spectrum) cùng phân tích góc pha (phase relationship).

Cấu trúc giáo trình bao gồm 2 chương lý thuyết - thực hành chính và 3 phần phụ lục chuyên đề:

  • Chương 1: Lý thuyết về rung động máy (11 phần chi tiết từ định nghĩa, nguyên nhân, thông số đo đến kỹ thuật cài đặt thiết bị).
  • Chương 2: Chẩn đoán hư hỏng bằng phân tích rung động (phân loại chi tiết các dạng phổ của hư hỏng cơ khí, thủy lực và điện).
  • Hệ thống phụ lục: Bổ trợ kiến thức tích hợp phân tích dầu bôi trơn trong chương trình CBM, ứng dụng phần mềm System 1 và hướng dẫn thiết bị đo CSI 2130 của hãng Emerson.

Điểm đặc thù của tài liệu là phương pháp tiếp cận định lượng hóa các triệu chứng rung động, chuyển các quan sát cảm tính thành các tham số đo lường chính xác (biên độ đỉnh Peak, hiệu dụng RMS, tần số Hz/CPM, quan hệ pha). Nội dung xây dựng dựa trên sự kế thừa các lý thuyết dao động kinh điển từ các tác giả quốc tế như L. Meirovitch, Victor Wowk, Steve Goldman, William Thomson, Demeter G. Fertis và Stephen Timoshenko.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được tổ chức tuần tự theo logic phát triển từ cơ sở vật lý rung động đến kỹ thuật phân tích hư hỏng phức tạp trên thiết bị quay:

[Chương 1: Cơ sở lý thuyết rung động & Kỹ thuật đo]
  │
  ├── Khái niệm, nguyên nhân (Lực lặp lại, Lỏng cơ khí, Cộng hưởng)
  ├── Mô tả rung động: Biên độ (Peak, RMS), Tần số (Hz, CPM), Waveform, Spectrum
  └── Kỹ thuật đo: Cảm biến gia tốc ICP, Cài đặt thông số (Fmax, Line, Overlap, Hanning)
  │
  ▼
[Chương 2: Kỹ thuật chẩn đoán hư hỏng máy móc]
  │
  ├── Thủy lực & Khí động: BPF, Dòng chảy rối (20-2000 CPM), Xâm thực
  ├── Mất cân bằng & Lệch tâm: Mất cân bằng lực, Ngẫu lực (lệch pha 180°), Cong trục
  ├── Bạc trượt (Sleeve Bearing): Mài mòn, Oil Whirl (0.43-0.48X), Oil Whip
  ├── Bộ truyền bánh răng: Tần số ăn khớp GMF, Dải biên (Sidebands), Nứt vỡ răng
  ├── Lỏng cơ học: Phân loại A (bệ móng), B (bu lông gối), C (khe hở lắp ghép)
  └── Động cơ điện: Stator lệch tâm (2FL), Đứt thanh dẫn rotor (RBPF, FP sidebands)

  • Chương 1: Lý thuyết về rung động máy: Trình bày bản chất chuyển động qua lại của các bộ phận máy móc. Phân tích ba nhóm nguyên nhân gốc rễ gây rung động: các lực tác động lặp lại (mất cân bằng động do "heavy spots", mất đồng tâm trục, mài mòn cơ khí, truyền động gián đoạn), sự lỏng cơ khí (looseness) và hiện tượng cộng hưởng (resonance khi tần số kích thích trùng với vận tốc dao động riêng). Chương này xác lập các tiêu chí phân loại máy cần theo dõi (criticality), nguyên lý làm việc của cảm biến gia tốc kế (accelerometer), cùng 7 quy tắc gá đặt đầu đo. Đồng thời, chương 1 chi tiết hóa các tham số cấu hình phép đo FFT: kiểu kích hoạt (trigger: free run/single), tần số giới hạn lớn nhất $F_{max}$ (quy tắc $10 \times \text{RPM}$ hoặc $3 \times \text{số cánh/răng} \times \text{RPM}$), độ phân giải phổ (spectral lines, thông dụng 400 lines), tỷ lệ chồng lấp dữ liệu (overlap 50%), kiểu lấy trung bình (Linear, Exponential, Number of averages = 4), bộ lọc cửa sổ (Hanning window) và các hệ đơn vị đo lường vận tốc rung động ($1 \text{ in/s peak} \approx 17.96 \text{ mm/s rms} \approx 18$).

  • Chương 2: Chẩn đoán hư hỏng bằng phân tích rung động: Khảo sát các máy móc có tốc độ quay trên 600 vòng/phút. Chương này phân tích chi tiết dấu hiệu nhận biết của từng dạng sai hỏng thông qua phổ tần số và quan hệ góc pha:

    • Thủy lực và khí động học: Tần số thông qua cánh Blade/Vane Pass Frequency ($\text{BPF} = \text{số cánh} \times \text{RPM}$); dòng chảy rối trong đường ống quạt gió (tần số ngẫu nhiên 20–2000 CPM); hiện tượng xâm thực (cavitation) tạo dải năng lượng ngẫu nhiên dải rộng kèm tiếng ồn.
    • Mất cân bằng khối lượng và cong trục: Mất cân bằng lực (đỉnh 1X RPM chiếm ưu thế, cùng pha); mất cân bằng ngẫu lực (1X RPM lệch pha $180^\circ$ dọc trục/hướng kính); rotor công xôn; rotor lệch tâm; cong trục (đỉnh 1X hoặc 2X, lệch pha $180^\circ$ phương dọc trục).
    • Hiện tượng tần số biến thiên (Beat vibration) và cọ xát: Sự chồng lấn của hai tần số gần nhau ($F_2 - F_1$ từ 5–100 CPM); rotor cọ xát (rub) tạo các sóng hài dưới phân số $1/2, 1/3, \dots, 1/n \times \text{RPM}$.
    • Bạc trượt (Sleeve bearing): Khe hở mài mòn sinh ra chuỗi sóng hài tới 10–20X; hiện tượng màng dầu xoáy cuộn (Oil Whirl) xuất hiện tại $0.43 - 0.48 \times \text{RPM}$; hiện tượng vung dầu (Oil Whip) khi tốc độ đạt ngưỡng $2 \times$ tần số dao động riêng.
    • Bộ truyền bánh răng: Nhận diện tần số ăn khớp Gear Mesh Frequency ($\text{GMF} = \text{số răng} \times \text{RPM}$) cùng các dải biên (sidebands) của tốc độ trục; phân tích mài mòn răng, quá tải, lệch tâm và nứt vỡ răng.
    • Mất đồng tâm trục và lỏng cơ học: Lệch góc (đỉnh 1X, 2X hướng trục, lệch pha $180^\circ$); lệch song song (đỉnh 2X hướng kính lớn hơn 1X); vòng bi không thẳng hàng; lỏng cơ học Loại A (yếu chân đế, bệ máy, lệch pha $180^\circ$ giữa chân và bệ), Loại B (lỏng bu lông gối, nứt khung), Loại C (sai lệch dung sai lắp ghép, hở lưng bạc, sinh ra sóng hài bậc lẻ $0.5X, 1.5X$ và góc pha không ổn định).
    • Bộ truyền đai: Đai mòn/chùng sinh ra $3 - 4 \times$ tần số đai (đỉnh 2X đai cao nhất); puly không thẳng hàng (đỉnh 1X hướng trục); puly lệch tâm; cộng hưởng dây đai.
    • Hư hỏng động cơ điện: Stator lệch tâm/ngắn mạch (tần số $2F_L$ với $F_L$ là tần số lưới điện); khe hở không khí biến thiên tạo dải biên tần số cực $F_P$ ($F_P = \text{tần số trượt} \times \text{số cực}$, dao động 20–120 CPM); thanh dẫn rotor bị nứt/gãy sinh ra dải biên $F_P$ quanh 1X và các sóng hài 3X, 4X, 5X; lỏng thanh dẫn sinh ra $2F_L$ quanh tần số thanh dẫn Rotor Bar Pass Frequency ($\text{RBPF} = \text{số thanh dẫn} \times \text{RPM}$); động cơ đồng bộ có lỏng cuộn dây stator tại tần số Coil Pass Frequency ($\text{CPF} = \text{số cuộn dây} \times \text{RPM}$); hư hỏng bộ chỉnh lưu SCR trên động cơ một chiều sinh ra tần số $6F_L$.

Kiến thức nền tảng được xây dựng

  1. Lý thuyết dao động cơ học cổ điển: Nền tảng về chuyển động điều hòa, dao động tự do, dao động cưỡng bức, tần số dao động riêng, các dạng ma sát, giảm chấn và điều kiện cộng hưởng biên độ.
  2. Kỹ thuật xử lý tín hiệu số: Ứng dụng thuật toán biến đổi Fourier nhanh (FFT) để phân rã tín hiệu phức hợp từ miền thời gian (waveform) sang miền tần số (spectrum), nguyên lý lấy mẫu dữ liệu, chống rò rỉ phổ bằng hàm cửa sổ Hanning và kỹ thuật lấy trung bình tín hiệu để khử xung nhiễu ngẫu nhiên.
  3. Động lực học máy quay (Rotor Dynamics): Các quy luật tương tác thủy động học trong màng dầu bôi trơn bạc trượt (hiện tượng Oil Whirl/Oil Whip), phân bố lực động học trên các gối đỡ, phản ứng động học của rotor công xôn và hiện tượng lệch tâm hình học so với tâm quay quán tính.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Cấu hình thiết bị đo rung động cầm tay; thiết lập các thông số Fmax, spectral lines, trigger type, ICP drive current, settling time; thực hiện đo lường theo đúng phương hướng (hướng kính - radial, dọc trục - axial) tại vị trí gối đỡ ổ trục.
  • Kỹ năng phân tích (Analytical skills): Đọc hiểu và bóc tách các thành phần tần số trên biểu đồ phổ FFT; đối chiếu tần số 1X RPM, tần số lưới $F_L$, tần số ăn khớp GMF, tần số cánh BPF, tần số thanh dẫn RBPF; phân tích tương quan góc pha để phân biệt giữa các dạng hư hỏng có biểu hiện phổ tương đồng (như lệch tâm song song so với mất cân bằng ngẫu lực).
  • Năng lực thực hành chuyên môn (Practical competencies): Xây dựng lộ trình thu thập dữ liệu rung động định kỳ (tour đo); tổng hợp hồ sơ dữ liệu máy (thông số khe hở bearing, bản vẽ mặt cắt, số cánh, số răng, loại dầu); lập báo cáo đánh giá sức khỏe thiết bị phục vụ công tác bảo trì dự đoán tại nhà máy.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp tiếp cận quy trình kỹ thuật chuẩn (Standard Operating Procedures), kết hợp giữa diễn giải lý thuyết vật lý và quy chiếu thực tế thông qua các dữ liệu dạng sóng và phổ tần số:

[Khung lý thuyết dao động]
       │
       ▼
[Thiết lập thông số & Cảm biến đo] ──► [Thu thập dữ liệu theo Route/Tour]
       │
       ▼
[Giải đoán biểu đồ FFT & Phân tích pha]
       │
       ▼
[Phát hiện lỗi: Cơ khí / Thủy lực / Điện] ──► [Đề xuất phương án sửa chữa]
  • Tiếp cận sư phạm (Pedagogical approach): Đi từ triệu chứng vật lý bên ngoài (nhiệt, tiếng ồn, rung lắc) đến bản chất toán học của tín hiệu (biên độ, tần số), sau đó chuẩn hóa phương pháp thu thập dữ liệu bằng công cụ đo lường và cuối cùng là quy nạp các dấu hiệu phổ để đưa ra kết luận hư hỏng.
  • Phân tích trường hợp (Case studies): Mỗi dạng hư hỏng trong Chương 2 đều đi kèm đồ thị phổ tiêu biểu và sơ đồ pha thực nghiệm. Người học được tiếp cận các trường hợp cụ thể: phân tích hiện tượng nứt thanh dẫn rotor trong động cơ cảm ứng qua dải biên $F_P$, xác định xâm thực trong buồng bơm ly tâm qua dải tần số rộng, phân biệt các cấp độ lỏng cơ học Loại A, B, C bằng phản ứng góc pha và sóng hài bậc lẻ.
  • Thực hành kỹ thuật (Practical exercises): Hướng dẫn học viên các thao tác chuẩn bị dữ liệu kỹ thuật phụ trợ (bản vẽ lắp ráp, thông số DCS, nhiệt độ môi trường, loại dầu bôi trơn); thực hành lập cấu hình phép đo trên thiết bị phân tích hiện trường (như dòng CSI 2130) và truyền dữ liệu về phần mềm chuyên dụng (System 1).
  • Phương pháp đánh giá (Assessment methods): Đánh giá năng lực dựa trên khả năng giải mã các biểu đồ spectrum/waveform chưa biết tên lỗi, tính toán chính xác các tần số đặc trưng (BPF, GMF, RBPF, $F_P$) dựa trên thông số máy và đề xuất phương án căn chỉnh (cân bằng động, chỉnh đồng tâm trục, xử lý chân đế).
  • Hướng dẫn tự học (Self-study guidelines): Người học cần bắt đầu từ việc nắm vững định nghĩa các đại lượng đo lường ở Chương 1, thực hành đối chiếu các công thức tần số hư hỏng ở Chương 2 với nhật ký vận hành thực tế tại nhà máy, đồng thời duy trì việc đo lường lặp lại trên cùng một vị trí và chiều cảm biến để đảm bảo tính nhất quán của dữ liệu xu hướng.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh sự chuẩn hóa của công nghệ bảo trì công nghiệp giai đoạn 2010 với các điểm nhấn kỹ thuật:

  • Hệ thống hóa cơ sở lý thuyết chuẩn mực: Giáo trình tổng hợp lý thuyết dao động từ 6 tài liệu học thuật quốc tế:
    1. Fundamentals of Vibrations – Leonard Meirovitch
    2. Vibration spectrum analysis: a practical approach – Steve Goldman
    3. Machinery vibration: measurement and analysis – Victor Wowk
    4. Theory of Vibration with Applications – William Thomson
    5. Mechanical and structural vibrations – Demeter G. Fertis
    6. Vibration problems in engineering – William Weaver, Stephen Timoshenko, Donovan Harold Young
  • Tích hợp giải pháp bảo trì đa phương pháp (Phụ lục 1): Phân tích sự kết hợp giữa kỹ thuật phân tích rung động (áp dụng tối ưu cho máy có dải tốc độ $> 600$ RPM) và kỹ thuật phân tích mài mòn kim loại trong dầu bôi trơn (áp dụng cho máy tốc độ thấp $< 5$ RPM, nơi phân tích rung động gặp giới hạn kỹ thuật), từ đó hình thành chương trình bảo trì theo tình trạng thiết bị (CBM) toàn diện.
  • Tiếp cận công nghệ và công cụ công nghiệp thực tế (Phụ lục 2 & 3):
    • Giới thiệu giải pháp phần mềm quản lý và giám sát tình trạng máy quay System 1 (nền tảng quản lý tình trạng thiết bị công nghiệp).
    • Giới thiệu cấu trúc vận hành và ứng dụng của thiết bị phân tích rung động hiện trường chuyên dụng CSI 2130 của tập đoàn Emerson.
  • Bảng quy đổi và tham số kỹ thuật thực địa: Cung cấp chi tiết các tỷ số chuyển đổi đơn vị thực tế giữa hệ đo lường Bắc Mỹ (in/s 0-peak, kcpm) và hệ tiêu chuẩn quốc tế (mm/s rms, Hz), cùng các ngưỡng giới hạn như mức rung động cho phép đối với lệch pha cuộn dây ($2F_L > 25\text{ mm/s}$) hay giới hạn màng dầu xoáy cuộn ($> 50%$ khe hở bạc).

Đối tượng sử dụng giáo trình

Nhóm đối tượng Yêu cầu kiến thức tiên quyết (Prerequisites) Mục đích và cách thức sử dụng
Sinh viên Đại học / Học viên Cao học
(Ngành Kỹ thuật Cơ khí, Cơ điện tử, Kỹ thuật Điện, Tự động hóa)		 - Cơ học lý thuyết & Động lực học
- Nguyên lý máy & Chi tiết máy
- Kỹ thuật đo lường & Xử lý tín hiệu		 Sử dụng làm tài liệu học tập chính cho các học phần: Chẩn đoán kỹ thuật, Bảo trì công nghiệp, Động lực học công trình. Nắm vững phương pháp luận nhận diện hư hỏng qua phổ FFT.
Giảng viên chuyên ngành - Lý thuyết dao động kỹ thuật nâng cao
- Kinh nghiệm đo kiểm công nghiệp		 Sử dụng làm giáo trình khung để xây dựng bài giảng lý thuyết, biên soạn bài tập phân tích biểu đồ phổ và thiết kế các bài thí nghiệm đo rung động máy quay.
Kỹ sư Bảo dưỡng / Giám sát tình trạng
(Tại các nhà máy nhiệt điện, xi măng, lọc hóa dầu, đạm...)		 - Cấu tạo máy móc công nghiệp
- Quy trình an toàn vận hành		 Tài liệu tra cứu trực tiếp tại hiện trường để cài đặt thiết bị đo (CSI 2130), giải đoán các sự cố rung động thực tế và lập kế hoạch sửa chữa định kỳ dựa trên CBM.
Kỹ thuật viên Tự học & Nghiên cứu - Đọc hiểu bản vẽ kỹ thuật cơ khí
- Kiến thức cơ sở về vận hành máy quay		 Tự nâng cao năng lực phân tích tín hiệu, phục vụ công tác giám sát rung động và đánh giá độ tin cậy thiết bị tại nhà xưởng.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ cho sinh viên đại học/học viên cao học thuộc khối ngành kỹ thuật công nghiệp, cơ khí, điện, tự động hóa, cùng các kỹ sư bảo trì, kỹ sư vận hành đang trực tiếp quản lý thiết bị cơ khí và máy quay trong các nhà máy sản xuất.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học?

Người học cần có kiến thức cơ sở về Cơ học máy, Chi tiết máy (ổ bi, bạc trượt, trục, bánh răng, bộ truyền đai), các khái niệm toán học cơ bản về hàm lượng giác, chuỗi Fourier và kiến thức cơ bản về nguyên lý làm việc của động cơ điện xoay chiều/một chiều.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết dao động khác là gì?

Khác với các sách thuần túy về toán học dao động, giáo trình này tập trung vào khía cạnh chẩn đoán ứng dụng thực tế trong công nghiệp: hướng dẫn cụ thể cách đặt thông số máy đo (Fmax, cửa sổ Hanning, số đường phổ, tỷ lệ chồng lấp), vị trí gắn cảm biến gia tốc và phân loại trực quan phổ rung động của từng lỗi cơ khí - điện cụ thể.

4. Làm sao để tự học và ứng dụng giáo trình hiệu quả?

Học viên nên học tuần tự theo 2 giai đoạn:

  1. Đọc kỹ Chương 1 để hiểu đúng về các đại lượng đo (Peak vs RMS, Hz vs CPM) và quy tắc thiết lập thiết bị đo.
  2. Vận dụng Chương 2 bằng cách tính toán trước các tần số lý thuyết ($BPF, GMF, RBPF, F_P$) của máy móc tại cơ sở của mình, sau đó so sánh với phổ đo thực tế để phát hiện hư hỏng.

5. Giáo trình có đề cập đến các tài liệu và công cụ hỗ trợ nào?

Tài liệu tích hợp 3 phụ lục thực hành: kỹ thuật phối hợp phân tích dầu bôi trơn trong chương trình CBM (Phụ lục 1), giới thiệu phần mềm quản lý giám sát máy quay System 1 (Phụ lục 2) và thiết bị đo rung động CSI 2130 của Emerson (Phụ lục 3), đồng thời trích dẫn danh mục 6 tài liệu tham khảo chuyên ngành của các tác giả L. Meirovitch, Victor Wowk, Steve Goldman, Demeter G. Fertis, William Thomson và Stephen Timoshenko.

Kết luận

Giáo trình Chẩn đoán rung động máy của KS. Nguyễn Thanh Sơn cung cấp một hệ thống kiến thức toàn diện và thực tế về phương pháp luận giám sát tình trạng máy móc công nghiệp. Tài liệu đã chuyển hóa các cơ sở lý thuyết dao động cơ học phức tạp thành các hướng dẫn thu thập và phân tích dữ liệu trực quan thông qua công nghệ biến đổi Fourier nhanh (FFT).

Lộ trình học tập đề xuất: $$\text{Lý thuyết rung động & Đại lượng đo} \longrightarrow \text{Kỹ thuật cấu hình cảm biến & Thiết bị} \longrightarrow \text{Phân tích biểu đồ phổ FFT & Góc pha} \longrightarrow \text{Chẩn đoán hư hỏng chi tiết & Lập kế hoạch CBM}$$

Kết hợp việc nghiên cứu nội dung giáo trình với việc sử dụng các công cụ phần mềm chuyên dụng (như System 1) và thiết bị đo hiện trường (như CSI 2130) sẽ giúp người học và kỹ sư hình thành năng lực chẩn đoán chính xác, góp phần ngăn ngừa sự cố đột ngột và tối ưu hóa chi phí vận hành máy móc trong môi trường công nghiệp.
