Nghiên Cứu Thiết Kế Hệ Thống Điều Khiển Thông Minh Đèn LED Tiết Kiệm Năng Lượng

Nghiên cứu thiết kế hệ thống điều khiển thông minh cho đèn LED tiết kiệm điện năng, sử dụng năng lượng mặt trời và lưới điện tại biển đảo.

• Tác giả: Lê Minh Phương
• Người hướng dẫn: PGS. TS Lê Minh Phương
• Trường học: Trường Đại Học Bách Khoa
• Chuyên ngành: Kỹ Thuật Điện
• Đề tài: Hệ Thống Điều Khiển Thông Minh Đèn LED Tiết Kiệm Năng Lượng Sử Dụng Năng Lượng Mặt Trời
• Loại tài liệu: báo cáo nghiệm thu
• Năm xuất bản: 2016
• Địa điểm: Thành Phố Hồ Chí Minh

Mục lục chi tiết

• 2. CHƯƠNG II: TỔNG QUAN VỀ LED DRIVE
• 2.1. Đặc tính LED chiếu sáng
• 2.2. Nguồn cấp cho LED với dòng điện không đổi
• 2.3. Phân loại các dạng Led Driver với dòng điện không đổi
• 2.4. Cấu trúc của LED Driver
• 2.5. Cấu hình Led Driver đề xuất
• 3. CHƯƠNG III: THIẾT KẾ LED DRIVE CÔNG SUẤT ĐẾN 150W
• 3.1. Cơ sở tính toán thiết kế lựa chọn cấu hình
• 3.2. Thi công mạch Led Drive và thông số kỹ thuật
• 4. CHƯƠNG IV: THIẾT KẾ SMART CONTROL MODULE
• 4.1. Cơ sở thiết kế Smart Control Module
• 4.2. Thiết kế mạch module điều khiển
• 4.3. Thiết kế phần mềm giao tiếp và điều khiển
• 4.4. Mô tả sử dụng phần mềm
• 4.5. THIẾT KẾ BỘ SẠC HYBRID
• 4.5.1. Sơ đồ khối bộ sạc Hybrid
• 4.5.2. Thiết kế bộ sạc Hybrid
• 4.5.3. Mạch bộ nguồn AC/DC từ lưới
• 6. CHƯƠNG VI: THIẾT KẾ LED CẦM TAY
• 6.1. Thông số kỹ thuật mạch LED cầm tay
• 6.2. Thông số kỹ thuật mạch sạc Pin lion Bộ sạc cho pin Li-lon với MPPT
• 7. CHƯƠNG VII: THIẾT KẾ VỎ THIẾT BỊ
• 7.1. Vỏ Led Driver và bộ sạc ắc quy
• 7.2. Vỏ tủ chứa ắc quy và bộ sạc
• 8. CHƯƠNG VIII: KẾT QUẢ THỰC NGHIỆM
• 8.1. Giản đồ xung đóng ngắt
• 8.2. Thực nghiệm đo độ sáng
• 8.3. Thực nghiệm đo hiệu suất
• 8.4. Thực nghiệm đo nhiệt độ
• 8.5. Kết quả thực nghiệm bộ sạc
• 8.6. Kết quả thực nghiệm giải thuật điều khiển tiết kiệm năng lượng
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới Thiệu Hệ Thống Điều Khiển Đèn LED Thông Minh Tiết Kiệm

Nghiên cứu và ứng dụng các giải pháp chiếu sáng tiết kiệm năng lượng ngày càng trở nên cấp thiết trong bối cảnh nguồn năng lượng hóa thạch dần cạn kiệt và biến đổi khí hậu diễn biến phức tạp. Hệ thống điều khiển đèn LED thông minh sử dụng năng lượng mặt trời là một giải pháp đầy tiềm năng, đặc biệt ở các khu vực vùng sâu, vùng xa và hải đảo, nơi việc tiếp cận lưới điện quốc gia còn hạn chế. Hệ thống này không chỉ giúp giảm chi phí điện năng mà còn góp phần bảo vệ môi trường, hướng tới phát triển bền vững. Bài viết này sẽ trình bày chi tiết về các thành phần, nguyên lý hoạt động, ưu điểm và ứng dụng thực tế của hệ thống điều khiển đèn LED thông minh sử dụng năng lượng mặt trời, dựa trên các nghiên cứu và sáng kiến kinh nghiệm mới nhất. Dựa trên lý thuyết về bộ biến đổi công suất, đề tài tập trung vào phân tích, thiết kế hệ thống chiếu sáng sử dụng đèn LED với nguồn năng lượng mặt trời, phù hợp với những khu vực vùng sâu, vùng xa và hải đảo. Về phần cứng, nhóm nghiên cứu đã thiết kế và thử nghiệm thành công các bộ biến đổi công suất từ 8W đến 200W, bao gồm cả bộ điều khiển đèn LED và bộ sạc.

1.1. Tại sao chọn Năng Lượng Mặt Trời cho chiếu sáng đèn LED

Năng lượng mặt trời là nguồn năng lượng tái tạo vô tận, sạch và miễn phí. Việc sử dụng năng lượng mặt trời cho chiếu sáng đèn LED giúp giảm sự phụ thuộc vào nguồn điện lưới, giảm phát thải khí nhà kính và tiết kiệm chi phí điện năng. Đặc biệt, ở các khu vực vùng sâu, vùng xa, nơi việc kéo lưới điện gặp nhiều khó khăn và tốn kém, năng lượng mặt trời trở thành giải pháp tối ưu. Hệ thống chiếu sáng năng lượng mặt trời có thể hoạt động độc lập, không cần kết nối với lưới điện, đảm bảo nguồn sáng ổn định và liên tục. Hơn nữa, công nghệ đèn LED có hiệu suất cao, tiêu thụ ít điện năng, rất phù hợp để kết hợp với năng lượng mặt trời, tạo nên một hệ thống chiếu sáng tiết kiệm và hiệu quả.

1.2. Đèn LED và Ưu điểm vượt trội trong chiếu sáng thông minh

Đèn LED sở hữu nhiều ưu điểm vượt trội so với các loại đèn truyền thống như đèn sợi đốt hay đèn huỳnh quang. Đèn LED có hiệu suất phát sáng cao hơn, tuổi thọ dài hơn, tiêu thụ ít điện năng hơn và không chứa các chất độc hại như thủy ngân. Đèn LED cũng cho phép điều chỉnh độ sáng và màu sắc linh hoạt, đáp ứng nhu cầu chiếu sáng khác nhau. Nhờ những ưu điểm này, đèn LED trở thành lựa chọn hàng đầu cho các hệ thống chiếu sáng thông minh, đặc biệt là khi kết hợp với các hệ thống điều khiển tự động và năng lượng mặt trời. Việc tích hợp đèn LED trong hệ thống chiếu sáng thông minh giúp tối ưu hóa hiệu quả sử dụng năng lượng, kéo dài tuổi thọ của đèn và tạo ra môi trường chiếu sáng thoải mái và tiện nghi.

II. Thách Thức và Giải Pháp cho Chiếu Sáng LED Năng Lượng Mặt Trời

Mặc dù có nhiều ưu điểm, việc triển khai hệ thống chiếu sáng LED năng lượng mặt trời cũng đối mặt với một số thách thức. Chi phí đầu tư ban đầu có thể cao hơn so với các hệ thống chiếu sáng truyền thống. Hiệu suất của tấm pin mặt trời và ăc quy lưu trữ năng lượng có thể bị ảnh hưởng bởi điều kiện thời tiết và môi trường. Việc bảo trì và sửa chữa hệ thống cũng đòi hỏi kỹ thuật chuyên môn. Tuy nhiên, những thách thức này có thể được giải quyết bằng cách lựa chọn các thiết bị chất lượng cao, thiết kế hệ thống phù hợp với điều kiện địa phương và áp dụng các giải pháp quản lý năng lượng thông minh. Bên cạnh đó, cần có chính sách hỗ trợ từ chính phủ và các tổ chức để khuyến khích việc sử dụng năng lượng tái tạo và thúc đẩy sự phát triển của ngành chiếu sáng LED năng lượng mặt trời.

2.1. Vấn đề về lưu trữ Năng Lượng Mặt Trời hiệu quả cho đèn LED

Một trong những thách thức lớn nhất của hệ thống chiếu sáng năng lượng mặt trời là vấn đề lưu trữ năng lượng. Năng lượng mặt trời chỉ có sẵn khi có ánh sáng mặt trời, trong khi nhu cầu chiếu sáng thường cao nhất vào ban đêm. Do đó, cần có các hệ thống lưu trữ năng lượng hiệu quả như ăc quy để đảm bảo nguồn sáng liên tục. Tuy nhiên, ăc quy có tuổi thọ giới hạn và hiệu suất không hoàn hảo, gây ra hao hụt năng lượng. Các giải pháp để cải thiện hiệu quả lưu trữ năng lượng bao gồm sử dụng các loại ăc quy tiên tiến hơn như pin lithium-ion, áp dụng các hệ thống quản lý ăc quy thông minh và tích hợp hệ thống với lưới điện để trao đổi năng lượng khi cần thiết. Cần kết hợp giải pháp chiếu sáng năng lượng mặt trời và nguồn lưới điện để hệ thống làm việc với hiệu suất cao nhất.

2.2. Ảnh hưởng của thời tiết đến hiệu suất hệ thống đèn LED Mặt Trời

Hiệu suất của tấm pin mặt trời và ăc quy lưu trữ năng lượng có thể bị ảnh hưởng bởi điều kiện thời tiết và môi trường. Mưa, mây và bụi bẩn có thể làm giảm lượng ánh sáng mặt trời chiếu vào tấm pin, dẫn đến giảm sản lượng điện. Nhiệt độ cao có thể làm giảm hiệu suất của ăc quy và tuổi thọ của đèn LED. Các giải pháp để giảm thiểu ảnh hưởng của thời tiết bao gồm lựa chọn các tấm pin mặt trời và ăc quy có khả năng chịu đựng điều kiện thời tiết khắc nghiệt, lắp đặt hệ thống ở vị trí thông thoáng và dễ dàng vệ sinh, và sử dụng các hệ thống điều khiển tự động để điều chỉnh độ sáng của đèn LED theo điều kiện ánh sáng môi trường.

2.3. Chi phí đầu tư ban đầu và bài toán hiệu quả kinh tế lâu dài

Chi phí đầu tư ban đầu cho hệ thống chiếu sáng LED năng lượng mặt trời có thể cao hơn so với các hệ thống chiếu sáng truyền thống. Tuy nhiên, cần xem xét đến hiệu quả kinh tế lâu dài của hệ thống. Đèn LED có tuổi thọ dài hơn và tiêu thụ ít điện năng hơn, giúp giảm chi phí vận hành và bảo trì. Năng lượng mặt trời là nguồn năng lượng miễn phí, giúp tiết kiệm chi phí điện năng. Trong dài hạn, hệ thống chiếu sáng LED năng lượng mặt trời có thể mang lại lợi ích kinh tế lớn hơn so với các hệ thống chiếu sáng truyền thống. Cần thực hiện phân tích chi phí - lợi ích kỹ lưỡng để đánh giá hiệu quả kinh tế của hệ thống và đưa ra quyết định đầu tư phù hợp.

III. Phương Pháp Điều Khiển Thông Minh Đèn LED Tiết Kiệm Điện

Hệ thống điều khiển thông minh đèn LED sử dụng các cảm biến, bộ điều khiển và phần mềm để tự động điều chỉnh độ sáng của đèn theo điều kiện ánh sáng môi trường, thời gian và nhu cầu sử dụng. Hệ thống có thể kết nối với mạng internet để điều khiển từ xa và giám sát trạng thái hoạt động. Các thuật toán điều khiển thông minh giúp tối ưu hóa hiệu quả sử dụng năng lượng, kéo dài tuổi thọ của đèn và tạo ra môi trường chiếu sáng thoải mái và tiện nghi. Việc áp dụng các phương pháp điều khiển thông minh là yếu tố then chốt để khai thác tối đa tiềm năng tiết kiệm năng lượng của hệ thống chiếu sáng LED năng lượng mặt trời.

3.1. Sử dụng cảm biến ánh sáng để điều chỉnh độ sáng tự động

Cảm biến ánh sáng là một thành phần quan trọng của hệ thống điều khiển thông minh đèn LED. Cảm biến ánh sáng đo cường độ ánh sáng môi trường và gửi tín hiệu về bộ điều khiển. Bộ điều khiển sử dụng thông tin này để tự động điều chỉnh độ sáng của đèn LED sao cho phù hợp với điều kiện ánh sáng môi trường. Ví dụ, khi trời sáng, đèn sẽ tự động giảm độ sáng hoặc tắt hẳn. Khi trời tối, đèn sẽ tự động tăng độ sáng lên. Việc điều chỉnh độ sáng tự động giúp tiết kiệm năng lượng và tạo ra môi trường chiếu sáng thoải mái cho mắt. Chương trình điều khiển tiết kiệm năng lượng theo độ sáng.

3.2. Điều khiển thời gian và lịch trình chiếu sáng linh hoạt

Điều khiển thời gian và lịch trình chiếu sáng là một phương pháp hiệu quả để tiết kiệm năng lượng. Hệ thống có thể được lập trình để tự động bật tắt đèn theo thời gian định sẵn hoặc theo lịch trình được thiết lập. Ví dụ, đèn có thể tự động bật vào lúc hoàng hôn và tắt vào lúc bình minh. Đèn có thể tự động giảm độ sáng vào ban đêm khi ít người sử dụng. Việc điều khiển thời gian và lịch trình chiếu sáng giúp đảm bảo rằng đèn chỉ hoạt động khi cần thiết, giảm thiểu lãng phí năng lượng. Giải thuật điều khiển theo thời gian hoặc lịch định sẵn.

3.3. Điều khiển từ xa thông qua IOT và các ứng dụng di động

Kết nối hệ thống với mạng internet cho phép điều khiển từ xa và giám sát trạng thái hoạt động của đèn thông qua các thiết bị di động như điện thoại thông minh hoặc máy tính bảng. Người dùng có thể bật tắt đèn, điều chỉnh độ sáng, thay đổi lịch trình chiếu sáng và theo dõi mức tiêu thụ năng lượng từ bất kỳ đâu có kết nối internet. Điều khiển từ xa mang lại sự tiện lợi và linh hoạt cho người dùng, đồng thời giúp quản lý và tối ưu hóa hiệu quả sử dụng năng lượng của hệ thống. Phần mềm đóng gói dạng *.apk cài đặt trên điện thoại/ máy tính bảng android Kết nối thông qua wifi, sử dụng cài đặt thông số và tắt mở các đèn trong hệ thống.

IV. Ứng Dụng Thực Tế Hệ Thống Chiếu Sáng Thông Minh Năng Lượng Mặt Trời

Hệ thống chiếu sáng thông minh năng lượng mặt trời có nhiều ứng dụng thực tế trong các lĩnh vực khác nhau. Trong chiếu sáng đô thị, hệ thống có thể được sử dụng để chiếu sáng đường phố, công viên, khu dân cư và các công trình công cộng. Trong nông nghiệp, hệ thống có thể được sử dụng để chiếu sáng nhà kính, trang trại và các khu vực chăn nuôi. Trong lĩnh vực dân dụng, hệ thống có thể được sử dụng để chiếu sáng nhà ở, sân vườn và các khu vực ngoài trời. Ngoài ra, hệ thống còn có thể được sử dụng trong các ứng dụng đặc biệt như chiếu sáng biển đảo, khu vực khai thác khoáng sản và các công trình xây dựng.

4.1. Chiếu sáng thông minh cho đô thị và khu dân cư

Trong chiếu sáng đô thị và khu dân cư, hệ thống chiếu sáng thông minh năng lượng mặt trời có thể giúp tiết kiệm chi phí điện năng, giảm ô nhiễm môi trường và nâng cao chất lượng cuộc sống của người dân. Hệ thống có thể được sử dụng để chiếu sáng đường phố, công viên, khu vui chơi và các công trình công cộng khác. Việc sử dụng đèn LED có tuổi thọ dài và khả năng điều chỉnh độ sáng linh hoạt giúp giảm chi phí bảo trì và thay thế. Điều khiển thông minh giúp tối ưu hóa hiệu quả sử dụng năng lượng và tạo ra môi trường chiếu sáng an toàn và thoải mái cho người đi bộ và lái xe.

4.2. Ứng dụng trong chiếu sáng thông minh nông nghiệp hiệu quả

Trong nông nghiệp, hệ thống chiếu sáng thông minh có thể được sử dụng để chiếu sáng nhà kính, trang trại và các khu vực chăn nuôi. Đèn LED có thể cung cấp ánh sáng với các bước sóng phù hợp để kích thích sự phát triển của cây trồng và vật nuôi. Điều khiển thông minh giúp điều chỉnh độ sáng và thời gian chiếu sáng để tối ưu hóa hiệu quả sản xuất. Chiếu sáng thông minh cũng có thể được sử dụng để kiểm soát côn trùng gây hại và cải thiện điều kiện làm việc cho người lao động. Nghiên cứu ứng dụng vật liệu Composite.

4.3. Chiếu sáng biển đảo Giải pháp độc lập và bền vững

Chiếu sáng biển đảo là một ứng dụng đặc biệt quan trọng của hệ thống chiếu sáng thông minh năng lượng mặt trời. Các hòn đảo thường nằm xa đất liền và khó khăn trong việc tiếp cận lưới điện quốc gia. Hệ thống chiếu sáng năng lượng mặt trời có thể cung cấp nguồn điện độc lập và bền vững cho các khu dân cư, cảng biển và các công trình quân sự trên đảo. Việc sử dụng đèn LED có khả năng chống chịu thời tiết khắc nghiệt và điều khiển thông minh giúp tiết kiệm năng lượng và giảm chi phí bảo trì. Đề tài phân tích, thiết kế hệ thống chiếu sáng sử dụng đèn LED sử dụng năng lượng mặt trời và thích hợp sử dụng ở vùng sâu, vùng xa và biển đảo.

V. Điều Khiển Đèn LED Mặt Trời Đánh Giá Hiệu Quả và Kinh Nghiệm

Đánh giá hiệu quả của hệ thống điều khiển đèn LED năng lượng mặt trời cần dựa trên các tiêu chí như mức độ tiết kiệm năng lượng, chi phí vận hành và bảo trì, tuổi thọ của hệ thống và mức độ hài lòng của người sử dụng. Các nghiên cứu thực tế đã chứng minh rằng hệ thống chiếu sáng thông minh có thể giúp tiết kiệm từ 20% đến 50% năng lượng so với các hệ thống chiếu sáng truyền thống. Việc bảo trì hệ thống cũng đơn giản hơn và ít tốn kém hơn. Kinh nghiệm triển khai thành công hệ thống chiếu sáng LED năng lượng mặt trời cho thấy rằng cần có sự hợp tác chặt chẽ giữa các nhà khoa học, kỹ sư, nhà quản lý và người sử dụng để đảm bảo rằng hệ thống hoạt động hiệu quả và đáp ứng nhu cầu thực tế.

5.1. Phân tích chi phí và lợi ích khi ứng dụng hệ thống

Phân tích chi phí và lợi ích là một bước quan trọng để đánh giá hiệu quả kinh tế của hệ thống chiếu sáng LED năng lượng mặt trời. Cần so sánh chi phí đầu tư ban đầu, chi phí vận hành và bảo trì, và lợi ích tiết kiệm năng lượng trong suốt vòng đời của hệ thống. Các yếu tố cần xem xét bao gồm giá đèn LED, tấm pin mặt trời, ăc quy, bộ điều khiển, chi phí lắp đặt, chi phí thay thế linh kiện, và giá điện. Phân tích chi phí và lợi ích giúp đưa ra quyết định đầu tư thông minh và tối ưu hóa hiệu quả kinh tế của hệ thống.

5.2. Các yếu tố ảnh hưởng đến hiệu quả tiết kiệm năng lượng

Hiệu quả tiết kiệm năng lượng của hệ thống chiếu sáng LED năng lượng mặt trời phụ thuộc vào nhiều yếu tố, bao gồm hiệu suất của đèn LED, hiệu suất của tấm pin mặt trời, hiệu suất của ăc quy, hiệu quả của hệ thống điều khiển thông minh, điều kiện thời tiết và nhu cầu sử dụng. Việc lựa chọn các thiết bị chất lượng cao, thiết kế hệ thống phù hợp với điều kiện địa phương và áp dụng các giải pháp quản lý năng lượng thông minh là rất quan trọng để tối ưu hóa hiệu quả tiết kiệm năng lượng.

5.3. Kinh nghiệm thực tế triển khai và bảo trì hệ thống

Kinh nghiệm thực tế triển khai và bảo trì hệ thống chiếu sáng LED năng lượng mặt trời cho thấy rằng cần có sự chuẩn bị kỹ lưỡng, lập kế hoạch chi tiết, lựa chọn nhà cung cấp uy tín và đào tạo đội ngũ kỹ thuật viên có kinh nghiệm. Cần thực hiện khảo sát địa điểm, đánh giá điều kiện thời tiết và nhu cầu sử dụng để thiết kế hệ thống phù hợp. Cần tuân thủ các quy trình lắp đặt và bảo trì để đảm bảo hệ thống hoạt động ổn định và an toàn. Cần thường xuyên kiểm tra, vệ sinh và thay thế các linh kiện hư hỏng để kéo dài tuổi thọ của hệ thống.

VI. Tương Lai Hệ Thống Đèn LED Năng Lượng Mặt Trời Thông Minh

Tương lai của hệ thống đèn LED năng lượng mặt trời thông minh hứa hẹn nhiều tiềm năng phát triển. Với sự tiến bộ của công nghệ, hiệu suất của đèn LED, tấm pin mặt trời và ăc quy ngày càng được cải thiện, giúp giảm chi phí và tăng hiệu quả sử dụng năng lượng. Hệ thống điều khiển thông minh ngày càng trở nên tinh vi và linh hoạt hơn, cho phép tối ưu hóa hiệu quả sử dụng năng lượng và tạo ra môi trường chiếu sáng thoải mái và tiện nghi hơn. Các xu hướng phát triển mới như tích hợp hệ thống chiếu sáng với mạng lưới điện thông minh, sử dụng vật liệu mới và phát triển các ứng dụng đặc biệt sẽ mở ra những cơ hội mới cho hệ thống đèn LED năng lượng mặt trời thông minh.

6.1. Xu hướng phát triển công nghệ Đèn LED Mặt Trời

Các xu hướng phát triển công nghệ đèn LED năng lượng mặt trời bao gồm tăng hiệu suất phát sáng của đèn LED, giảm chi phí sản xuất, cải thiện khả năng chống chịu thời tiết khắc nghiệt và phát triển các loại đèn LED có khả năng điều chỉnh màu sắc và độ sáng linh hoạt. Các nhà nghiên cứu đang tập trung vào việc phát triển các vật liệu mới và quy trình sản xuất tiên tiến để tạo ra các loại đèn LED có hiệu suất cao hơn, tuổi thọ dài hơn và chi phí thấp hơn.

6.2. Tích hợp hệ thống chiếu sáng với mạng lưới điện thông minh

Tích hợp hệ thống chiếu sáng LED năng lượng mặt trời với mạng lưới điện thông minh (Smart Grid) là một xu hướng phát triển quan trọng. Mạng lưới điện thông minh cho phép trao đổi thông tin và điều khiển giữa các thiết bị điện, giúp tối ưu hóa hiệu quả sử dụng năng lượng và đảm bảo tính ổn định của hệ thống điện. Hệ thống chiếu sáng LED năng lượng mặt trời có thể được tích hợp vào mạng lưới điện thông minh để cung cấp điện cho lưới khi có dư thừa năng lượng và sử dụng điện từ lưới khi thiếu năng lượng.

6.3. Ứng dụng vật liệu mới và các giải pháp sáng tạo khác

Việc sử dụng vật liệu mới và các giải pháp sáng tạo khác có thể giúp cải thiện hiệu suất và giảm chi phí của hệ thống chiếu sáng LED năng lượng mặt trời. Ví dụ, việc sử dụng vật liệu nano có thể giúp tăng hiệu suất của tấm pin mặt trời. Việc sử dụng vật liệu composite có thể giúp giảm trọng lượng và tăng độ bền của đèn LED. Việc áp dụng các giải pháp chiếu sáng thông minh như sử dụng cảm biến để điều chỉnh độ sáng theo nhu cầu thực tế có thể giúp tiết kiệm năng lượng và kéo dài tuổi thọ của đèn LED.

Trích đoạn nội dung tài liệu

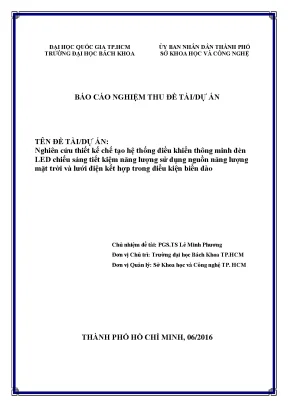

ĐẠI HỌC QUỐC GIA TP.HCM ỦY BAN NHÂN DÂN THÀNH PHỐ TRƯỜNG ĐẠI HỌC BÁCH KHOA SỞ KHOA HỌC VÀ CÔNG NGHỆ BÁO CÁO NGHIỆM THU ĐỀ TÀI/DỰ ÁN TÊN ĐỀ TÀI/DỰ ÁN: Nghiên cứu thiết kế chế tạo hệ thống điều khiển thông minh đèn LED chiếu sáng tiết kiệm năng lượng sử dụng nguồn năng lượng mặt trời và lưới điện kết hợp trong điều kiện biển đảo Chủ nhiệm đề tài: PGS.TS Lê Minh Phương Đơn vị Chủ trì: Trường đại học Bách Khoa TP.HCM Đơn vị Quản lý: Sở Khoa học và Công nghệ TP. HCM THÀNH PHỐ HỒ CHÍ MINH, 06/2016 TÓM TẮT NỘI DUNG NGHIÊN CỨU Ngày nay, với sự cạn kệt các nguồn năng lượng, việc sử dụng năng lượng tái tạo là nhu cầu thiết yếu không thể tránh khỏi nhằm giảm các tác động về môi trường và gánh nặng năng lượng hóa thạch. Trên cơ sở lý thuyết các bộ biến đổi công suất, đề tài phân tích, thiết kế hệ thống chiếu sáng sử dụng đèn LED sử dụng năng lượng mặt trời và thích hợp sử dụng ở vùng sâu, vùng xa và biển đảo. Về phần cứng, đề tài đã thiết kế và thử nghiệm thành công các bộ biến đổi công suất từ 8W đến 200W bao gồm các bộ điều khiển đèn led, bộ sạc.

Ngoài ra, hệ thống còn được tích hợp bộ điều khiển thông minh, kết nối bằng mạng Xbee có thể điều khiển theo nhiều chương trình. Phần cứng được thiết kế riêng rẽ dạng khối, dễ dàng lắp đặt, kết nối và thay đổi cấu hình. Để đáp ứng nhu cầu tiết kiệm năng lượng và giảm khối lượng ăc quy lưu trữ, phần mềm điều khiển được tích hợp có khả năng kết nối và điều khiển cả hệ thống chiếu sáng từ xa, kết hợp với các giải thuật thay đổi công suất theo điều kiện tự nhiên, giúp hệ thống có khả năng tiết kiệm đến 20% năng lượng tiêu thụ mà vẫn bảo đảm nhu cầu về chiếu sáng. Đề tài đã nhận được những kết quả đáng kể, thông số kỹ thuật đạt được phù hợp với tiêu chuẩn kỹ thuật Việt Nam, khả thi để sản xuất hàng loạt và áp dụng đại trà.

2 SUMMARY OF RESEARCH CONTENT Nowadays, due to the energy crisis, raising the need of using renewable energy in other to reduce the environmental impact and the burden of fossil energy. Based on the theory of power converters, our studies analysis, design, and test the solar led lighting systems, which are suitable for using in island and rural areas. On the design of hardware, we have successfully researched and developed the 8W – 200W power converters including led drivers and chargers. In addition, the systems were also integrated smart control mcu as as well as Xbee communication protocol serving for multi control programs, hardware was packaged in form of block modules benefited for installation and changing configuration.

To meet the demand of saving energy and reducing the battery volume, the lighting control software can be able to connect, observe and control the lighting system remotely. The power saving algorithm changes the led power under natural conditions helping to save up to 20% of energy consumption while ensuring the needs of lighting. THÔNG TIN CHUNG VỀ ĐỀ TÀI. Nội dung và tiến độ thực hiện.

Tự nhận xét và đánh giá kết quả đạt được trong kỳ đến báo cáo so với với hợp đồng và thuyết minh ban đầu:. Tình hình sử dụng kinh phí tính đến ngày báo cáo. ĐÁNH GIÁ HIỆU QUẢ VỀ KINH TẾ, XÃ HỘI CỦA ĐỀ TÀI, ĐẶC BIỆT NHẤN MẠNH PHẦN NỘI DUNG VÀ KINH PHÍ NGÂN SÁCH HỖ TRỢ. Bộ điều khiển đèn LED thông minh.

Bộ sạc đa năng. Bộ biến đổi AC/DC. KẾT LUẬN VÀ KIẾN NGHỊ:. TÍNH CẤP THIẾT CỦA ĐỀ TÀI.

Tình hình nghiên cứu ngoài nước. Tình hình nghiên cứu trong nước. Mục tiêu của đề tài. Kết quả đạt được của đề tài.

27 CHƯƠNG II TỔNG QUAN VỀ LED DRIVE. Đặc tính LED chiếu sáng. Nguồn cấp cho LED với dòng điện không đổi. Phân loại các dạng Led Driver với dòng điện không đổi.

Cấu trúc của LED Driver. Cấu hình Led Driver đề xuất. 36 CHƯƠNG III. THIẾT KẾ LED DRIVE CÔNG SUẤT ĐẾN 150W.

Cơ sở tính toán thiết kế lựa chọn cấu hình. Thi công mạch Led Drive và thông số kỹ thuật. 50 CHƯƠNG IV. THIẾT KẾ SMART COTROL MODULE .1 Cơ sở thiết kế Smart Control Module .2 Thiết kế mạch module điều khiển .3 Thiết kế phần mềm giao tiếp và điều khiển .4 Mô tả sử dụng phần mềm.

THIẾT KẾ BỘ SẠC HYBRID. Sơ đồ khối bộ sạc Hybrid. Thiết kế bộ sạc Hybrid. Mạch bộ nguồn AC/DC từ lưới.

87 CHƯƠNG VI. THIẾT KẾ LED CẦM TAY .1 Thông số kỹ thuật mạch LED cầm tay .2 Thông số kỹ thuật mạch sạc Pin lion Bộ sạc cho pin Li-lon với MPPT. 98 CHƯƠNG VII. THIẾT KẾ VỎ THIẾT BỊ.

Vỏ Led Driver và bộ sạc ắc quy. Vỏ tủ chứa ắc quy và bộ sạc. 101 CHƯƠNG VIII. KẾT QUẢ THỰC NGHIỆM.1 Giản đồ xung đóng ngắt.2 Thực nghiệm đo độ sáng.3 Thực nghiệm đo hiệu suất,.4 Thực nghiệm đo nhiệt độ .5 Kết quả thực nghiệm bộ sạc.6 Kết quả thực nghiệm giải thuật điều khiển tiết kiệm năng lượng.

119 TÀI LIỆU THAM KHẢO. THÔNG TIN CHUNG VỀ ĐỀ TÀI 1. Tên đề tài Nghiên cứu thiết kế chế tạo hệ thống điều khiển thông minh đèn LED chiếu sáng tiết kiệm điện năng sử dụng nguồn năng lượng mặt trời và lưới điện kết hợp trong điều kiện biển đảo. Thời gian thực hiện: 12 tháng (Từ tháng 6/2015 đến tháng 06/2016) 3.

Cấp quản lý: Thành phố  Cơ sở 4. Thuộc Chương trình Chương trình chế tạo thiết bị, sản phẩm thay thế nhập khẩu 5. Tổng vốn thực hiện đề tài: 1.110 triệu đồng, trong đó: Nguồn Kinh phí (triệu đồng) - Từ Ngân sách sự nghiệp khoa học: 1.110 - Đơn vị chủ trì (tự có, huy động, khác…): 0 6. Chủ nhiệm đề tài Họ và tên: Lê Minh Phương.

Năm sinh: 1973 Nam/Nữ: Nam Học hàm: Phó giáo sư Học vị: Tiến sỹ Chức danh khoa học: Phó giáo sư Chức vụ: P.TCHC Điện thoại: Đơn vị: 08-38687256 Nhà riêng: 08-62621441 Mobile: [phone] Fax: .E-mail: [e-mail] Tên đơn vị đang công tác: Trường Đại Học Bách Khoa-ĐHQG TPHCM Địa chỉ đơn vị: 268 Lý Thường Kiệt, P14,Q10 TPHCM. Điện thoại: [phone] Địa chỉ nhà riêng: 156 Đường 79 P.1 Thư ký đề tài 5 Họ và tên: Nguyễn Thị Thu Sương Năm sinh: 1975 Nam/Nữ: Nữ Học hàm:. Chức danh khoa học:. Điện thoại: Đơn vị: 08-38687256 Nhà riêng: 08-62621441 Mobile: [phone] Fax:.

Tên đơn vị đang công tác: Khoa Kỹ thuật Hóa học – Trường ĐHBK TPHCM Địa chỉ đơn vị: 268 Lý Thường Kiệt, Phường 14, Quận 10. Địa chỉ nhà riêng: 180B ấp 3, xã Phước Lộc huyện Nhà Bè TPHCM 7. Đơn vị chủ trì thực hiện đề tài Tên đơn vị chủ trì đề tài: Trường Đại Học Bách Khoa - ĐHQG TPHCM Họ và tên thủ trưởng đơn vị: Vũ Đình Thành Điện thoại: [phone] E-mail: [e-mail] Website: www.vn Địa chỉ: 268, Lý Thường Kiệt, Phường 14, Quận 10, Tp.HCM Số tài khoản: 3713.1056923 Tại Kho bạc Nhà nước Tp. HCM Tên cơ quan quản lý đề tài: Sở Khoa học và Công nghệ TP.

Các thành viên tham gia thực hiện đề tài: Thời gian Đơn vị làm việc Nội dung công việc tham Họ và tên cho đề tài công tác gia (Số tháng quy đổi1) 1 PGS. TS Lê Minh Phương Khoa Điện - Điện Quản lý chung 12 tử Trường Đại 1 Một (01) tháng quy đổi là tháng gồm 22 ngày làm việc x 8 tiếng 6 học Bách khoa Nghiên cứu cấu hình và các giải thuật điều khiển 2 TS. Nguyễn Hà Hải Trường Thông Nghiên cứu ứng dụng vật 12 Tin Liên Lạc – liệu Composite. Bộ Quốc Phòng 3 Ths Hoàng Minh Nam Khoa KTHH- Nghiên cứu vật liệu cách 12 Trường ĐHBK điện chống thấm và các loại màng 4 TS Lê Đình Khoa Khoa Điện - Điện Nghiên cứu các giải thuật 12 Tử, Trường điều khiển và lập trình ĐHBK TPHCM 5 TS Trần Thanh Vũ Khoa Điện - Điện Nghiên cứu các giải thuật 12 Tử, Trường điều khiển và lập trình ĐHBK TPHCM 6 Ths Nguyễn Minh Huy Khoa Điện - Điện Nghiên cứu các giải thuật 12 Tử, Trường điều khiển và lập trình ĐHBK TPHCM Thiết kế mạch điện tử công suất 7 Ths Vương Phát Khoa Điện - Điện Thiết kế mạch điện tử 12 Tử, Trường công suất, thiết kế mẫu ĐHBK TPHCM 8 ThS Lê Châu Duy Khoa Điện - Điện Thi công và thử nghiệm 12 Tử, Trường ĐHBK TPHCM 9.

Tóm tắt Các nội dung theo đăng ký ban đầu của đề tài: 9.Các nội dung đăng ký ban đầu theo Thuyết minh và hợp đồng Nội dung 1: Nghiên cứu, thiết kế chế tạo bộ điều khiển đèn LED công suất từ 30 W đến 150 W áp dụng cho hệ thống chiếu sáng công cộng và từ 3W đến 30W cho hệ thống chiếu sáng dân dụng tích hợp giải thuật điều khiển thông minh tiết kiệm điện năng với chức năng điều khiển theo độ sáng và thời gian. Nội dung 2: Nghiên cứu thiết kế và chế tạo nguồn cung cấp với bộ sạc đa năng đa chế độ có khả năng tự động lựa chọn chế độ sạc năng lượng điện từ nguồn điện lưới hoặc nguồn pin mặt trời (PV) vào ăc quy. Trong đó phát triển giải thuật tìm công 7 suất cực đại của nguồn pin năng lượng mặt trời để hệ thống làm việc với hiệu suất cao nhất. Nội dung 3: Nghiên cứu thiết kế chế tạo hệ thống tỏa nhiệt hiệu quả và vỏ bảo vệ thiết bị từ vật liệu chống ăn mòn, oxy hóa trong môi trường nước mặn và độ ẩm cao đảm bảo 2 tính năng quan trọng: tỏa nhiệt tốt và đảm bảo kín ngăn cản sự xâm nhập và thẩm thấu của nước và không khí ẩm thông qua việc phân tích ảnh hưởng của môi trường biển đảo đến các thiết bị Điện- Điện tử.

Nội dung 4: Nghiên cứu ứng dụng giải pháp bảo vệ bo mạch khỏi độ ẩm và nhiệt độ cao trong giai đoạn thiết kế đảm bảo cho phép làm việc trong môi trường nóng ẩm.Sản phẩm đề tài Tên thiết bị Thông số Đánh giá Bộ driver đèn LED 8W Input: 11 - 15V Đạt Output: 14 – 15V thông số Hiệu suất lớn nhất: 92.4% đăng ký Tần số đóng cắt: 70kHz đề tài Nhiệt độ làm việc: Đến 600C Điều khiển ổn dòng 0.57A sử dụng hồi tiếp tuyến tính qua điện trở Shunt Vỏ hộp: Nhôm nguyên khối, chống nước theo tiêu chuẩn IP54 Đã thử nghiệm làm việc liên tục 6 – 8h trong môi trường tự nhiên với các thông số 1. Nhiệt độ phát sinh khi làm việc: 35 – 40 độ C 2. Độ rọi tại công suất định mức: 41 Lux Bộ driver đèn LED Input: 11 - 15V Đạt 50W Output: 30 – 34V thông số Hiệu suất: 94.
