Giáo Trình Thực Hành Họa Viên Xây Dựng Trình Độ Cao Đẳng

Giáo trình nghiên cứu thực hành họa viên xây dựng nghề kỹ thuật xây dựng trình độ cđtc, trình bày lý thuyết rõ ràng, minh họa ví dụ thực tế, phù hợp sinh viên kỹ thuật.

• Tác giả: Ngô Bích Hòa
• Trường học: Trường Cao Đẳng Nghề An Giang
• Chuyên ngành: Kỹ Thuật Xây Dựng
• Đề tài: Giáo Trình Thực Hành Họa Viên Xây Dựng
• Loại tài liệu: Giáo Trình
• Năm xuất bản: 2019
• Địa điểm: An Giang

Mục lục chi tiết

• LỜI GIỚI THIỆU
• 1. BÀI 1: VẼ KHAI TRIỂN BẢN VẼ KIẾN TRÚC
• 1.1. MẶT BẰNG CÁC TẦNG
• 1.2. CÁC MẶT ĐỨNG CỦA CÔNG TRÌNH
• 1.3. MẶT CẮT CỦA CÔNG TRÌNH
• 1.4. CÁC CHI TIẾT KIẾN TRÚC
• 2. BÀI 2: KHAI TRIỂN BẢN VẼ ĐIỆN, NƯỚC
• 2.1. MẶT BẰNG BỐ TRÍ ĐIỆN, NƯỚC
• 2.2. SƠ ĐỒ KHÔNG GIAN ĐIỆN, NƯỚC
• 3. BÀI 3: KHAI TRIỂN BẢN VẼ KẾT CẦU
• 3.1. MẶT BẰNG MÓNG, CHI TIẾT MÓNG
• 3.2. MẶT BẰNG CỘT, CHI TIẾT CỘT
• 3.3. MẶT BẰNG – MẶT CẮT DẦM
• 3.4. MẶT BẰNG – MẶT CẮT SÀN
• 3.5. MẶT BẰNG – MẶT CẮT CẦU THANG
• 3.6. BẢNG THỐNG KÊ THÉP
• 4. BÀI 4: KIỂM TRA
• 4.1. HƯỚNG DẪN ĐÁNH GIÁ CÁC TIÊU CHÍ
• 5. BÀI 5: ÔN TẬP HẾT MÔN
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC 1: QUI ĐỊNH VỀ CHIỀU DÀY CÁC NÉT
• PHỤ LỤC 2: MỘT SỐ CÁCH GHI KÍCH THƯỚC BẢN VẼ
• PHỤ LỤC 3: MỘT SỐ KÝ HIỆU TRÊN BẢN VẼ KIẾN TRÚC
• PHỤ LỤC 4: MỘT SỐ CÁC CẤU TẠO CHUẨN KIẾN TRÚC
• PHỤ LỤC 5: MỘT SỐ KÝ HIỆU ĐIỆN
• PHỤ LỤC 6: MỘT SỐ GHI CHÚ KẾT CẤU

Tóm tắt

I. Tổng quan về Giáo Trình Thực Hành Họa Viên Xây Dựng

Giáo trình Thực hành họa viên xây dựng là tài liệu quan trọng cho sinh viên ngành kỹ thuật xây dựng. Tài liệu này giúp sinh viên nắm vững các kỹ năng cần thiết để triển khai bản vẽ theo tiêu chuẩn TCVN. Nội dung giáo trình bao gồm các bài học về vẽ bản vẽ kiến trúc, kết cấu, điện, nước, và các chi tiết liên quan đến công trình dân dụng. Việc sử dụng phần mềm AutoCAD trong quá trình học tập là một điểm nhấn quan trọng, giúp sinh viên làm quen với công nghệ hiện đại trong ngành xây dựng.

1.1. Mục tiêu của Giáo Trình Thực Hành Họa Viên

Mục tiêu chính của giáo trình là giúp sinh viên có thể vẽ được các bản vẽ kiến trúc, kết cấu, điện, nước một cách chính xác và hiệu quả. Sinh viên sẽ được rèn luyện kỹ năng khai triển bản vẽ và sử dụng phần mềm AutoCAD để thực hiện các bản vẽ này.

1.2. Đối tượng sử dụng giáo trình

Giáo trình này được thiết kế dành cho sinh viên ngành kỹ thuật xây dựng ở trình độ trung cấp và cao đẳng. Nó cũng có thể được sử dụng làm tài liệu tham khảo cho các giảng viên trong quá trình giảng dạy.

II. Thách thức trong việc triển khai bản vẽ xây dựng

Việc triển khai bản vẽ trong ngành xây dựng gặp nhiều thách thức. Một trong những vấn đề lớn nhất là việc đảm bảo tính chính xác và đồng nhất trong các bản vẽ. Các sinh viên thường gặp khó khăn trong việc hiểu và áp dụng các tiêu chuẩn kỹ thuật. Ngoài ra, việc sử dụng phần mềm AutoCAD cũng đòi hỏi sinh viên phải có thời gian làm quen và thực hành nhiều.

2.1. Khó khăn trong việc sử dụng phần mềm AutoCAD

Nhiều sinh viên gặp khó khăn trong việc làm quen với giao diện và các công cụ của AutoCAD. Việc thiếu kinh nghiệm thực hành có thể dẫn đến việc tạo ra các bản vẽ không chính xác.

2.2. Vấn đề về tiêu chuẩn kỹ thuật

Các tiêu chuẩn kỹ thuật trong ngành xây dựng rất đa dạng và phức tạp. Sinh viên cần phải nắm vững các tiêu chuẩn này để có thể triển khai bản vẽ một cách chính xác và hiệu quả.

III. Phương pháp khai triển bản vẽ kiến trúc hiệu quả

Để khai triển bản vẽ kiến trúc một cách hiệu quả, sinh viên cần áp dụng các phương pháp học tập và thực hành đúng cách. Việc sử dụng các mẫu bản vẽ và thực hành thường xuyên sẽ giúp sinh viên nắm vững kỹ năng cần thiết. Ngoài ra, việc tham gia các buổi thực hành dưới sự hướng dẫn của giảng viên cũng rất quan trọng.

3.1. Sử dụng mẫu bản vẽ

Việc sử dụng các mẫu bản vẽ có sẵn giúp sinh viên tiết kiệm thời gian và dễ dàng hơn trong việc triển khai các bản vẽ kiến trúc. Các mẫu này thường được thiết kế theo tiêu chuẩn và có thể điều chỉnh cho phù hợp với từng dự án.

3.2. Thực hành dưới sự hướng dẫn

Tham gia các buổi thực hành dưới sự hướng dẫn của giảng viên giúp sinh viên có cơ hội thực hành và nhận phản hồi ngay lập tức. Điều này giúp cải thiện kỹ năng và tăng cường sự tự tin trong việc triển khai bản vẽ.

IV. Ứng dụng thực tiễn của giáo trình trong ngành xây dựng

Giáo trình Thực hành họa viên xây dựng không chỉ là tài liệu học tập mà còn là công cụ hữu ích trong thực tiễn. Sinh viên có thể áp dụng những kiến thức đã học vào các dự án thực tế, từ đó nâng cao khả năng làm việc và đáp ứng nhu cầu của thị trường lao động. Việc nắm vững các kỹ năng này sẽ giúp sinh viên tự tin hơn khi bước vào nghề.

4.1. Tích lũy kinh nghiệm thực tế

Sinh viên có thể tham gia vào các dự án thực tế để tích lũy kinh nghiệm. Việc này không chỉ giúp họ áp dụng kiến thức mà còn giúp họ hiểu rõ hơn về quy trình làm việc trong ngành xây dựng.

4.2. Nâng cao khả năng cạnh tranh

Việc nắm vững các kỹ năng từ giáo trình giúp sinh viên nâng cao khả năng cạnh tranh trên thị trường lao động. Họ sẽ có lợi thế hơn so với những người không có kiến thức chuyên môn vững vàng.

V. Kết luận và tương lai của giáo trình thực hành họa viên

Giáo trình Thực hành họa viên xây dựng là một tài liệu quan trọng trong việc đào tạo sinh viên ngành kỹ thuật xây dựng. Với sự phát triển không ngừng của công nghệ, giáo trình cần được cập nhật thường xuyên để đáp ứng nhu cầu của thị trường. Tương lai của giáo trình sẽ phụ thuộc vào khả năng thích ứng với các xu hướng mới trong ngành xây dựng.

5.1. Cập nhật công nghệ mới

Giáo trình cần được cập nhật thường xuyên với các công nghệ mới trong ngành xây dựng. Việc này sẽ giúp sinh viên nắm bắt được các xu hướng và công nghệ hiện đại.

5.2. Định hướng phát triển nghề nghiệp

Giáo trình cũng cần định hướng rõ ràng về phát triển nghề nghiệp cho sinh viên. Việc này sẽ giúp họ có cái nhìn tổng quan về con đường sự nghiệp trong ngành xây dựng.

Trích đoạn nội dung tài liệu

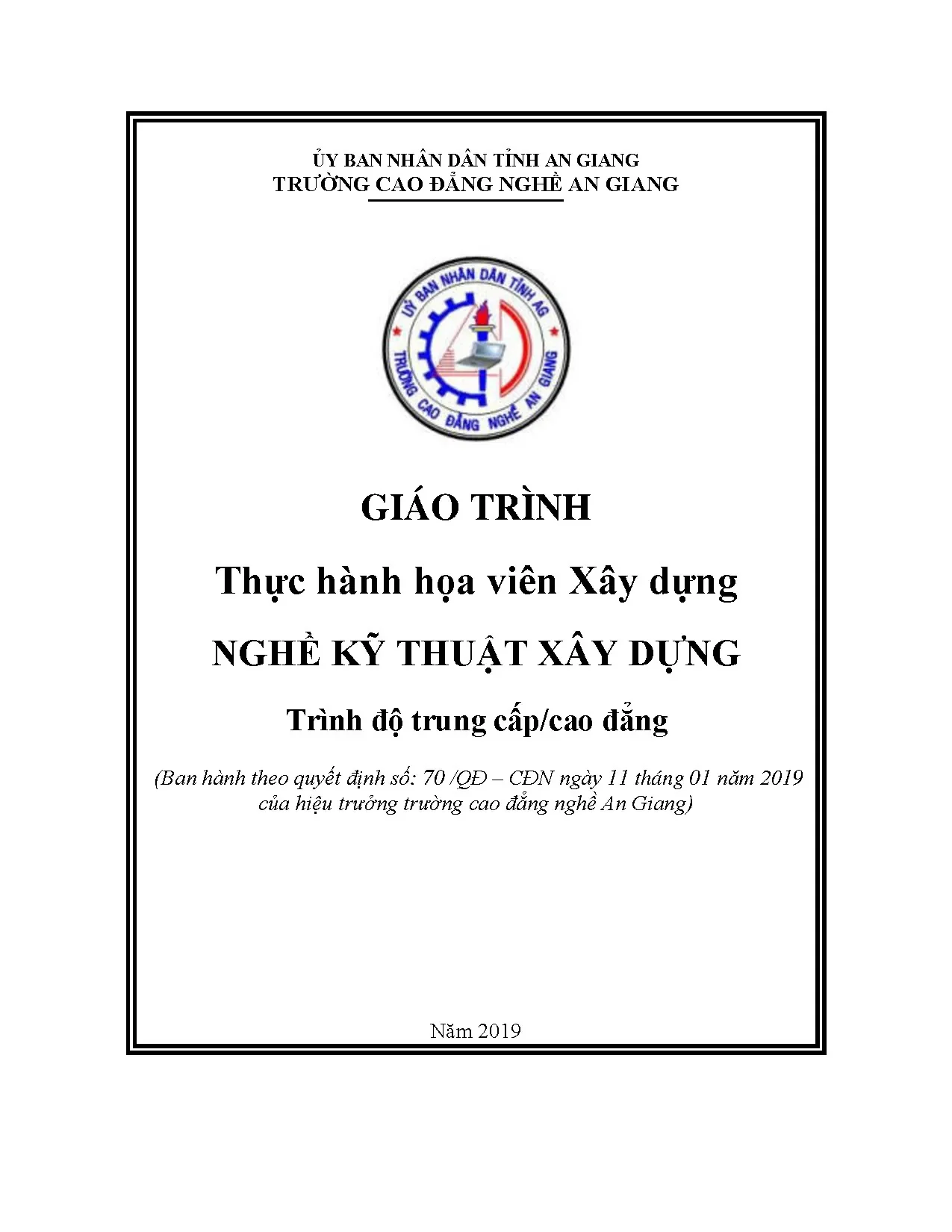

ỦY BAN NHÂN DÂN TỈNH AN GIANG TRƯỜNG CAO ĐẲNG NGHỀ AN GIANG GIÁO TRÌNH Thực hành họa viên Xây dựng NGHỀ KỸ THUẬT XÂY DỰNG Trình độ trung cấp/cao đẳng (Ban hành theo quyết định số: 70 /QĐ – CĐN ngày 11 tháng 01 năm 2019 của hiệu trưởng trường cao đẳng nghề An Giang) Năm 2019 LỜI GIỚI THIỆU Giáo trình Thực hành họa viên xây dựng trình bày về các cách triển khai bản vẽ theo TCVN phù hợp với trình độ cao đẳng. Nhằm giúp các sinh viên: - Trình bày được cách vẽ bản vẽ kiến trúc, kết cấu, điện, nước,. thuộc công trình dân dụng bằng phần mềm AutoCad. - Khai triển bản vẽ kiến trúc : mặt bằng, mặt đứng, mặt cắt, các chi tiết.

- Khai triển bản vẽ điện, nước : mặt bằng bố trí, sơ đồ không gian, bảng thống kê vật tư. - Khai triển bản vẽ kết cấu : mặt bằng móng, chi tiết móng ; mặt bằng cột, chi tiết cột; mặt bằng – mặt cắt dầm; mặt bằng – mặt cắt sàn; mặt bằng – mặt cắt cầu thang; bảng thống kê thép. Giáo trình được dùng làm tài liệu giảng dạy cho sinh viên ngành kỹ thuật xây dựng cơ bản ở các trường cao đẳng theo tiêu chuẩn hiện hành. Đối với trình độ cao đẳng, trung cấp thì học hết tất cả các nội dung của giáo trình.

Nội dung chính: - Bài 1: Vẽ khai triển bản vẽ kiến trúc - Bài 2: Vẽ khai triển bản vẽ điện, nước - Bài 3: Vẽ khai triển bản vẽ kết cấu - Bài 4: Kiểm tra - Bài 5: Ôn tập hết môn Tôi xin chân thành cám ơn các giáo viên giảng dạy trong tổ bộ môn đã giúp đỡ tôi, cũng như các giáo viên trong Khoa Xây dựng đã đóng góp nhiều ý kiến trong quá trình biên soạn. An Giang, ngày 30 tháng 06 năm 2018 Tham gia biên soạn Ngô Bích Hòa 1 MỤC LỤC ĐỀ MỤC TRANG LỜI GIỚI THIỆU. 2 GIÁO TRÌNH MÔ ĐUN. 3 BÀI 1: VẼ KHAI TRIỂN BẢN VẼ KIẾN TRÚC.

MẶT BẰNG CÁC TẦNG. CÁC MẶT ĐỨNG CỦA CÔNG TRÌNH. MẶT CẮT CỦA CÔNG TRÌNH. CÁC CHI TIẾT KIẾN TRÚC.

27 BÀI 2: KHAI TRIỂN BẢN VẼ ĐIỆN, NƯỚC. MẶT BẰNG BỐ TRÍ ĐIỆN, NƯỚC. SƠ ĐỒ KHÔNG GIAN ĐIỆN, NƯỚC. 45 BÀI 3: KHAI TRIỂN BẢN VẼ KẾT CẦU.

MẶT BẰNG MÓNG, CHI TIẾT MÓNG. MẶT BẰNG CỘT, CHI TIẾT CỘT. MẶT BẰNG – MẶT CẮT DẦM. MẶT BẰNG – MẶT CẮT SÀN.

MẶT BẰNG – MẶT CẮT CẦU THANG. BẢNG THỐNG KÊ THÉP. 57 BÀI 4: KIỂM TRA. HƯỚNG DẪN ĐÁNH GIÁ CÁC TIÊU CHÍ.

62 BÀI 5: ÔN TẬP HẾT MÔN. 66 TÀI LIỆU THAM KHẢO. 72 PHỤ LỤC 1: QUI ĐỊNH VỀ CHIỀU DÀY CÁC NÉT. 72 PHỤ LỤC 2: MỘT SỐ CÁCH GHI KÍCH THƯỚC BẢN VẼ.

72 PHỤ LỤC 3: MỘT SỐ KÝ HIỆU TRÊN BẢN VẼ KIẾN TRÚC. 74 PHỤ LỤC 4: MỘT SỐ CÁC CẤU TẠO CHUẨN KIẾN TRÚC. 76 PHỤ LỤC 5: MỘT SỐ KÝ HIỆU ĐIỆN. 79 PHỤ LỤC 6: MỘT SỐ GHI CHÚ KẾT CẤU.

81 2 GIÁO TRÌNH MÔ ĐUN Tên mô đun: THỰC HÀNH HỌA VIÊN Mã mô đun: MĐ 29 Thời gian thực hiện mô đun: 60giờ (Lý thuyết: 28 giờ, thực hành: 29 giờ, kiểm tra: 3 giờ). Vị trí, tính chất, ý nghĩa và vai trò môn học: - Vị trí: Là mô đun thực hành nghề được bố trí giảng dạy sau tất cả các modun. - Tı́nh chất: Tạo điều kiện cho học sinh tổng hợp lại kiến thức đã học trước khi hoàn thành khóa học. Mục tiêu môn học: - Về kiến thức: Trình bày được cách vẽ bản vẽ kiến trúc, kết cấu, điện, nước,.

thuộc công trình dân dụng bằng phần mềm AutoCad. - Về kỹ năng: + Khai triển bản vẽ kiến trúc : mặt bằng, mặt đứng, mặt cắt, các chi tiết. + Khai triển bản vẽ điện, nước : mặt bằng bố trí, sơ đồ không gian, bảng thống kê vật tư. + Khai triển bản vẽ kết cấu : mặt bằng móng, chi tiết móng ; mặt bằng cột, chi tiết cột; mặt bằng – mặt cắt dầm; mặt bằng – mặt cắt sàn; mặt bằng – mặt cắt cầu thang; bảng thống kê thép.

- Về năng lực tự chủ và trách nhiệm: Rèn luyện tính chính xác. Nội dung môn học: Thời gian (giờ) TT Tên chương, mục Tổng Lý Thực Kiểm số thuyết hành tra 1 Bài 1: Vẽ khai triển bản vẽ kiến trúc 24 8 16 1. Mặt bằng các tầng 2 2 2. Các mặt đứng của công trình 2 2 3.

Mặt cắt của công trình 2 2 4. Các chi tiết kiến trúc 2 10 Kiểm tra định kỳ lần 1 4 Bài 2: Vẽ khai triển bản vẽ điện, 2 8 2 6 nước 1. Mặt bằng bố trí điện, nước 1 3 2. Sơ đồ không gian điện, nước 1 3 3 Thời gian (giờ) TT Tên chương, mục Tổng Lý Thực Kiểm số thuyết hành tra 3 Bài 3: Vẽ khai triển bản vẽ kết cấu 20 6 14 1.

Mặt bằng móng, chi tiết móng 1 3 2. Mặt bằng cột, chi tiết cột 1 1 3. Mặt bằng – mặt cắt dầm 1 1 4. Mặt bằng – mặt cắt sàn 1 3 5.

Mặt bằng – mặt cắt cầu thang 1 3 6. Bảng thống kê thép 1 3 Kiểm tra định kỳ lần 2 2 Ôn tập hết môn 2 2 2 Tổng cộng 60 18 36 6 4 BÀI 1: VẼ KHAI TRIỂN BẢN VẼ KIẾN TRÚC Mục tiêu: - Vẽ được các bản vẽ kiến trúc trên phần mềm Autocad theo tỉ lệ 1/100; 1/50; 1/20 trên khổ giấy hiện hành: mặt bằng, mặt đứng, mặt cắt, các chi tiết. - Rèn luyện cho người học tính chính xác và kiên nhẫn. Nội dung chính: 1.

MẶT BẰNG CÁC TẦNG. a) Khái niệm chung về bản vẽ kiến trúc. - Bản vẽ kiến trúc là bản vẽ biểu diễn hình dạng và cơ cấu của một khu vực, một quần thể hay một công trình cụ thể, căn cứ vào đó người ta có thể xây dựng được công trình. - Bản vẽ thiết kế kiến trúc sử dụng phương pháp đồ hoạ, dùng đường nét miêu tả là chủ yếu, thường dùng 3 loại hình biểu diễn: + Hình chiếu thẳng góc: đa số sử dụng loại hình chiếu này; + Hình chiếu phối cảnh: mô tả hình dáng chung hoặc một phần, một bộ phận, một góc không gian bên trong hay ngoài công trình; + Hình chiếu trục đo (ít sử dụng): để mô tả bổ sung các chi tiết.

b) Qui cách trình bày bản vẽ mặt bằng các tầng. - Mặt bằng mái: Là hình chiếu bằng của toàn bộ phần mái che công trình. Tuỳ qui mô công trình, mặt bằng mái được vẽ ở những tỷ lệ khác nhau 1/100, 1/200, 1/400, 1/500…. Trên hình vẽ mặt bằng mái, phải chỉ rõ đường phân thuỷ, hướng thoát nước, các kích thước và trục định vị cho công trình.

- Các hình chiếu bằng - mặt bằng: Mặt bằng là hình cắt bằng của ngôi nhà. + Mặt bằng thu được là lát cắt của một mặt phẳng cắt qua ngôi nhà, cao hơn mặt sàn (hoặc nền) khoảng 1÷1. + Mỗi tầng phải có mặt bằng riêng, nếu chúng khác nhau. Nếu các tầng có cơ cấu giống nhau, chỉ cần vẽ mặt bằng tầng điển hình.

+ Các loại nét vẽ ở mặt bằng dựa trên các nét vẽ cơ bản đã học. Các nét vẽ đường bao quanh các tường, cột vách ngăn bị mặt phẳng cắt qua, dùng nét cắt (1. Các nét vẽ phần hình chiếu của các bộ phận còn lại sau mặt phẳng cắt dùng nét trên cơ bản b. Nếu cần phải vẽ các thiết bị trong nhà, chiều dày nét nên chú ý lấy nhỏ hơn nét b để bản vẽ rõ ràng, mạch lạc.

+ Ở bản vẽ kỹ thuật mặt bằng vẽ theo theo tỷ lệ 1/100, 1/50 cụ thể có các yêu cầu sau: 5  Ở tỷ lệ 1/50:  Qui định có từ 3-5 lần ghi kích thước  Kích thước tất cả các chi tiết, bộ phận, các lổ cửa, mảng tường;  Khoảng cách các trục tường, trục cột;  Kích thước lọt lòng và chiều dày tường;  Kích thước tổng chiều dài trục đầu và trục cuốI;  Kích thước phủ bì choán chỗ lớn nhất của công trình theo chiều dọc và chiều ngang  Các trục tường, cột được kéo dài ra ngoài đường ghi kích thước ngoài cùng khoảng 5 ÷ 6mm và tiếp vào đó là các vòng tròn đường kính d = 8 ÷ 10mm bằng nét cơ bản, các vòng tròn phải thẳng hàng ghi các con số 1- 2 -3… từ trái qua phải theo hàng ngang, và ghi các chữ cái A-B-C …. Theo chiều đứng từ dưới lên gọi là trục định vị.  Bên trong mặt bằng có ghi kích thước chiều dài, chiều rộng Mỗi phòng, bề dày các tường, vách ngăn,…tên gọi và diện tích sử dụng của từng phòng (đơn vị là m2), tên gọi các chi tiết và các loại cửa, kích thước và số bậc thang, hướng đi lên của nhánh thang.  Cần ghi đầy đủ các độ dốc nền thoải, độ dốc thoát nước, các cao trình.

Chú ý độ cao của các nền, sàn được ghi ngay tại chỗ, có cao độ ấy để hình dung ra không gian của mặt bằng (mặt đứng, mặt cắt,…) của chi tiết đó (nếu ở cùng bản vẽ, nửa dưới ta cũng dùng 1 nét cắt 2b).  Trên mặt bằng còn ghi các ký hiệu chỉ vị trí các mặt cắt ngang, mặt cắt dọc bằng các nét cắt ngang ở vị trí mặt phẳng cắt. Ở đầu nét có mũi tên chỉ hướng nhìn và chữ (hoặc số) ký hiệu vị trí mặt phẳng cắt (vd: mặt cắt I-I, mặt cắt A-A).  Thể hiện ký hiệu các trang thết bị cố định như thiết bị vệ sinh (xí,chậu rửa, .) bếp, tủ tường…, thể hiện một phần chất liệu mặt sàn với những ghi chú kỹ thuật cần thiết đi kèm (chú ý ở tỷ lệ này không vẽ các ký hiệu vật dụng rời như: bàn, ghế, giường…)  Ở tỷ lệ 1/100  Qui định có từ 2-3 lần ghi kích thước  Kích thước các trục định vị;  Kích thước tổng chiều dài trục;  Kích thước phủ bì công trình  Ghi các cao trình chính, các trục định vị, xác định vị trí của vệt cắt.

 Tuỳ theo yêu cầu, thể hiện có chọn lọc ký hiệu các vật dụng rời (tiêu biểu cho nội dung sử dụng của từng phòng) và diễn hoạ để nhấn phân biệt các không gian phụ trợ như hành lang, bếp, nhà vệ sinh…. Và các không gian chính. 6  Chú ý:  Không vẽ bóng, không vẽ cây bao cảnh trong bản vẽ mặt bằng kỹ thuật kiến trúc.  Nếu công trình có bồn hoa xây cố định, sàn nội cảnh, thì có thể ký hiệu cây cỏ, hoa lá một cách tiêu biểu, chọn lọc.

c) Trình tự vẽ mặt bằng tầng: - Bước 1: Tạo khổ giấy theo đúng kích thước.
