Tổng quan về giáo trình

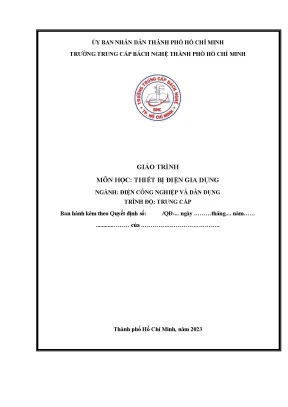

Giáo trình Thiết bị điện gia dụng (Mã môn học: MH12) do Trường Trung cấp Bách Nghệ Thành phố Hồ Chí Minh ban hành năm 2023, do Lê Thành Trí làm Chủ biên cùng sự tham gia của Phạm Quang Minh. Môn học giữ vị trí chuyên môn nghề bắt buộc trong khung chương trình đào tạo ngành Điện công nghiệp và dân dụng (trình độ Trung cấp), được bố trí giảng dạy sau khi người học đã hoàn thành các môn học tiên quyết bao gồm Đo lường điện, An toàn lao động và Vẽ điện.

Mục tiêu học tập của giáo trình được xác định rõ trên ba phương diện chuẩn đầu ra:

  • Về kiến thức: Phân tích, giải thích được cấu tạo, thông số kỹ thuật và nguyên lý làm việc của các nhóm thiết bị điện dân dụng, hệ thống cấp nhiệt, biến áp, động cơ xoay chiều một pha, thiết bị điện lạnh, điều hòa không khí và mạng điện sinh hoạt gia đình.
  • Về kỹ năng: Thao tác thành thạo quy trình tháo lắp cơ - điện; sử dụng thành thạo các dụng cụ đo kiểm chuyên dụng; chẩn đoán chính xác nguyên nhân và sửa chữa được các sự cố hư hỏng thường gặp theo tiêu chuẩn kỹ thuật an toàn.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện tác phong tỉ mỉ, tư duy kỹ thuật khoa học, chấp hành nghiêm ngặt an toàn điện, đồng thời có khả năng chủ động lập kế hoạch sửa chữa và dự trù vật tư thiết bị.

Giáo trình có tổng thời lượng 30 giờ, trong đó phân bổ 28 giờ thực hành tích hợp tại xưởng trường và 2 giờ kiểm tra đánh giá. Cấu trúc tài liệu tiếp cận theo mô hình kết hợp chặt chẽ giữa lý thuyết kỹ thuật ứng dụng và các bài thực hành định hình kỹ năng thao tác. Điểm đặc sắc của giáo trình là sự hệ thống hóa trực quan các sự cố điện dân dụng thành bảng biểu đối chiếu "Hiện tượng - Nguyên nhân - Vị trí kiểm tra - Biện pháp xử lý", giúp người học hình thành tư duy chẩn đoán pan bệnh có căn cứ kỹ thuật.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được kết cấu thành 7 bài học trọng tâm, phát triển tuần tự từ thiết bị cấp nhiệt cơ bản đến các hệ thống tích hợp trong nhà:

  • Bài 1: Thiết bị cấp nhiệt (2 giờ thực hành): Khái quát nguyên lý biến đổi điện năng thành nhiệt năng theo định luật Joule-Lenz. Phân tích cấu tạo, nguyên lý làm việc và phương pháp bảo dưỡng các thiết bị: bếp điện (kiểu kín/hở, dây mayso Crôm-niken công suất 350W–1000W), bàn ủi điện (thanh kim loại kép, rơ le nhiệt, đế nhôm phủ mạ), nồi cơm điện (loại điện cơ và điện tử, cơ chế nam châm vĩnh cửu kết hợp rơ le lưỡng kim duy trì nhiệt 115°C), ấm điện siêu tốc, máy sấy tóc (chế độ gió mát dùng điện trở cản $R_1$, chế độ sấy nóng dùng điện trở $R_2$), lò nướng đối lưu có quạt đảo chiều, và bình đun nước nóng gián tiếp (cấu tạo 10 bộ phận gồm vỏ, foam Polyurethane, lõi tráng men kim cương, thanh Magie khử cặn, rơ le điều nhiệt).
  • Bài 2: Máy biến áp gia dụng (3 giờ thực hành): Cung cấp lý thuyết về hiện tượng cảm ứng điện từ trong máy biến áp một pha. Mô tả cấu tạo lõi thép Silic mỏng 0,3–0,5 mm phủ sơn cách điện (kiểu trụ, kiểu bọc), cuộn dây quấn sơ/thứ cấp (đồng/nhôm), vỏ máy. Giới thiệu các dạng biến áp thông dụng: biến áp tự ngẫu đổi điện 220V sang 110V/100V, máy biến áp điều chỉnh (Survolteur với núm chọn điện áp vào 4 nấc 80V–220V, núm điều chỉnh điện áp ra 10 nấc, rơ le stăcte bảo vệ quá áp), và thiết bị ổn áp dùng vi mạch điều khiển động cơ kéo chổi than trên lõi hình vành khăn hoặc ổn áp sắt từ cộng hưởng.
  • Bài 3: Động cơ điện gia dụng (3 giờ thực hành): Trình bày nguyên lý tạo từ trường quay trong động cơ không đồng bộ một pha (động cơ vòng chập, động cơ tụ điện). Phân tích cấu tạo stato (lõi thép xẻ rãnh, cuộn làm việc, cuộn khởi động lệch pha $90^\circ$ điện) và rôto lồng sóc. Hướng dẫn kỹ thuật đo kiểm, xác định 3 đầu dây ra (C - chung, R - chạy, S - đề) hoặc 6 đầu dây ra bằng ôm kế, kiểm tra tụ điện (tụ thường trực, tụ khởi động) và bảo dưỡng cơ khí (chống ẩm, tra mỡ bạc đạn định kỳ 6 tháng, tóp bạc mòn, rà nắn trục cong). Khảo sát cấu tạo chuyên sâu của quạt bàn 3 số (hộp số cuộn cảm/mạch điện tử) và máy giặt (động cơ đảo chiều qua cam $S_7, S_8$, tốc độ giặt 120–150 vòng/phút, tốc độ vắt 600 vòng/phút).
  • Bài 4: Thiết bị điện lạnh (5 giờ thực hành): Phân loại và nguyên lý làm việc của các phương pháp làm mát dân dụng, chu trình nhiệt động học khép kín trong tủ lạnh gia đình, quy trình bảo quản, phát hiện xì gas, kẹt máy nén và sửa chữa hệ thống xả đá.
  • Bài 5: Thiết bị điều hòa nhiệt độ (5 giờ: 4 giờ thực hành, 1 giờ kiểm tra): Cấu tạo và nguyên lý hoạt động của máy điều hòa nhiệt độ dạng một khối (Window type) và hai khối (Split type), máy điều hòa hai chiều (tạo lạnh và sưởi ấm). Phân tích chi tiết các bộ phận phần lạnh (máy nén, dàn ngưng, dàn bay hơi, van tiết lưu), phần điện (mạch điều khiển, cảm biến nhiệt, động cơ quạt dàn nóng/lạnh) và quy trình bảo dưỡng, xử lý sự cố.
  • Bài 6: Các loại đèn gia dụng & trang trí (2 giờ thực hành): Khảo sát cấu tạo và nguyên lý phát quang của đèn sợi đốt, đèn huỳnh quang (kèm chấn lưu, tắc te), đèn thủy ngân cao áp và đèn tuýp LED. Hướng dẫn kỹ thuật lắp đặt các sơ đồ chiếu sáng thông dụng: mạch đơn giản, mắc song song, mắc nối tiếp, mạch sáng tỏ - sáng mờ, mạch đèn cầu thang 2 công tắc 3 cực và mạch đèn thứ tự cho nhà kho.
  • Bài 7: Thực hành lắp đặt điện gia dụng (10 giờ: 9 giờ thực hành, 1 giờ kiểm tra): Lắp đặt mạch điện nội thất hoàn chỉnh cho căn hộ, lắp đặt hệ thống chuông gọi cửa và quy trình lắp đặt, đấu nối, cấu hình các thành phần của hệ thống camera giám sát chuẩn IP.
Mạch kiến thức:
[Bài 1: Thiết bị cấp nhiệt] -> [Bài 2: Máy biến áp gia dụng] -> [Bài 3: Động cơ điện gia dụng]
           ↓                                                              ↓
[Bài 7: Thực hành lắp đặt]  ← [Bài 6: Đèn chiếu sáng] ← [Bài 4 & 5: Thiết bị Lạnh & Điều hòa]

Kiến thức nền tảng được xây dựng

  • Lý thuyết nhiệt - điện: Vận dụng định luật Joule-Lenz tính toán nhiệt lượng tỏa ra $Q = I^2 R t$ trên dây mayso kim loại (Fecran, Crôm-niken) cách điện bằng bột samốt, bột amiăng hoặc cát thạch anh; ứng dụng dãn nở nhiệt không đồng đều của thanh kim loại kép trong việc tự động đóng/ngắt mạch tiếp điểm rơ le nhiệt.
  • Lý thuyết cảm ứng điện từ: Nguyên lý cảm ứng Faraday trong lõi thép dẫn từ; công thức sức điện động cảm ứng $E_1 = 4{,}44 f W_1 \Phi_m$ và $E_2 = 4{,}44 f W_2 \Phi_m$; quan hệ tỷ số biến áp $k = U_1 / U_2 \approx W_1 / W_2$; cơ chế bù từ thông và cân bằng công suất biểu kiến $S_1 = U_1 I_1 \approx U_2 I_2 = S_2$.
  • Lý thuyết máy điện quay: Nguyên lý hình thành từ trường quay tổng hợp từ dòng điện xoay chiều lệch pha; quy tắc bàn tay phải xác định chiều sức điện động cảm ứng trên thanh dẫn rôto lồng sóc; quy tắc bàn tay trái xác định chiều lực điện từ $F$ và mômen quay $M$; hệ số trượt định mức của động cơ không đồng bộ $s_{\text{đm}} = 0{,}02 \div 0{,}06$.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Sử dụng thành thạo đồng hồ vạn năng (VOM) đo điện trở tiếp điểm và thông mạch cuộn dây; sử dụng Mêgômmét dải đo 500V–1000V kiểm tra tiêu chuẩn cách điện vỏ ($R_{\text{cđ}} \ge 0{,}5,\text{M}\Omega$); sử dụng ampe kìm kiểm tra dòng không tải $I_0$ và dòng định mức $I_{\text{đm}}$; thực hiện quy trình phóng điện an toàn cho tụ điện trước khi đo kiểm tra trị số điện dung.
  • Kỹ năng phân tích (Analytical skills): Phân tích sơ đồ mạch điện phức hợp; giải mã nguyên nhân hư hỏng dựa trên hiện tượng thực tế (ngắn mạch vòng dây, đứt ngầm cuộn sơ cấp, kẹt khớp nối cơ học, rơ le nhiệt hàn dính tiếp điểm); tính toán phân bố tải và sụt áp trên đường dây.
  • Kỹ năng thao tác thực tiễn (Practical competencies): Tháo lắp cơ khí chính xác các thiết bị sinh hoạt; thay thế thanh gia nhiệt, rơ le nhiệt, thay thế thanh Magie khử cặn; rà nắn trục động cơ cong trên máy tiện; thực hiện phương pháp cưa rãnh chéo để tóp bạc đỡ mòn; hoàn thiện mạng đi dây chiếu sáng, chuông cửa và cấu hình thiết bị camera IP dân dụng.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình sư phạm thực hành tích hợp (competency-based training), trong đó lý thuyết chuyên môn được lồng ghép trực tiếp vào quá trình thị phạm và thao tác trên thiết bị thật tại xưởng trường.

Trình tự thực hiện bài học xưởng:
[Khảo sát thông số & Đo thử ban đầu]
       ↓
[Cắt nguồn, Tháo rã & Quan sát cấu tạo]
       ↓
[Đo kiểm thông số linh kiện / Khắc phục pan]
       ↓
[Lắp ráp hoàn chỉnh & Kiểm tra cách điện]
       ↓
[Đóng điện vận hành tải & Đo dòng tiêu thụ]
  • Bài tập thực hành tại xưởng: Cấu trúc bài tập được phân chia rõ ràng: bài tập khảo sát cấu tạo (Bài TH 1.1, 1.2, 3.1) và bài tập xử lý pan bệnh (Bài TH 1.3, 1.4, 3.2). Người học thực hiện theo trình tự: ghi nhận thông số thẻ máy -> đo điện áp và dòng điện chạy thử -> cắt điện tháo dỡ -> quan sát cơ cấu đóng cắt nhiệt/dây quấn/lõi từ -> đo kiểm tra thông mạch và cách điện -> lắp ráp lại -> chạy kiểm tra nghiệm thu.
  • Tình huống sự cố thực tế: Giáo trình xây dựng ngân hàng sự cố dạng bảng đối chiếu, buộc người học phải tư duy từ dấu hiệu bên ngoài để khoanh vùng khối linh kiện lỗi (ví dụ: bàn ủi cắm điện không nóng do đứt mayso hay hở tiếp điểm; nồi cơm điện nảy nút sớm làm cơm sống do tuột khớp nối cảm biến từ; động cơ quạt rung nhưng không quay do khô dầu bạc hay hỏng tụ khởi động).
  • Phương pháp đánh giá: Đánh giá năng lực dựa trên hiệu quả thực hiện công việc thực tế tại xưởng:
    • Điểm kiểm tra hệ số 1: Đánh giá quá trình thao tác kỹ thuật, kỹ năng sử dụng dụng cụ, độ chuẩn xác khi tháo lắp và an toàn lao động trong từng buổi thực hành.
    • Điểm kiểm tra hệ số 2: Thực hiện bài thi kiểm tra kỹ năng thực hành tổng hợp (phát hiện pan bệnh, sửa chữa và vận hành thiết bị hoàn chỉnh theo thời gian quy định).
  • Hướng dẫn tự học: Học sinh chủ động nghiên cứu sơ đồ cấu tạo mặt cắt, sơ đồ nguyên lý mạch điện trước khi vào xưởng; lập bảng ghi chép giá trị điện trở đo được của từng cặp đầu dây; tuân thủ quy trình kiểm tra an toàn điện trước khi cấp nguồn cho mọi thiết bị điện.

Điểm nổi bật và cập nhật

Giáo trình thể hiện tính thực tiễn cao qua việc tích hợp các dòng thiết bị và công nghệ đang vận hành phổ biến trong các hộ gia đình:

Nhóm thiết bị Thiết bị truyền thống Cập nhật trong giáo trình (Năm 2023) Ý nghĩa kỹ thuật / Ứng dụng
Thiết bị nhiệt Nồi cơm điện cơ đơn giản; Bàn ủi khô Nồi cơm điện tử có vi mạch điều khiển, hẹn giờ nấu đến 12,5h; Bàn ủi hơi nước mạch bán dẫn Điều khiển nhiệt độ chính xác theo chu trình, tiết kiệm điện năng
Gia nhiệt ẩm & Nước Ấm đun dây mayso trần Bình nước nóng lõi tráng men kim cương, thanh Magie khử cặn; Lò nướng đối lưu Tăng độ bền chống ăn mòn hóa học; nhiệt lượng tỏa đều nhờ quạt đảo chiều
Biến áp & Điều chỉnh Biến áp bước thủ công Máy Survolteur nhiều cấp bảo vệ; Ổn áp servo dùng vi mạch điều khiển chổi than Tự động ổn định điện áp thứ cấp, bảo vệ ngắt áp bằng mạch stăcte
Chiếu sáng & An ninh Đèn sợi đốt; Đèn huỳnh quang cơ Đèn tuýp LED hiện đại; Hệ thống Camera IP Giảm tiêu thụ năng lượng; tích hợp kỹ thuật mạng vào hệ thống điện dân dụng

Tài liệu cung cấp các bảng tham chiếu thực tế hỗ trợ tính toán sử dụng: bảng chọn dung tích nồi cơm điện theo số lượng người ăn (từ 1,0 lít cho 2–3 người đến 2,8 lít cho 7–11 người); bảng thông số lắp đặt máy giặt (áp suất cấp nước yêu cầu $0{,}3 \div 8,\text{kG/cm}^2$, chiều cao cột nước tối thiểu 3m); so sánh hiệu quả tiết kiệm 50% lượng nước và công suất điện của máy giặt lồng ngang so với máy giặt lồng đứng.

Đối tượng sử dụng giáo trình

  • Học sinh/Sinh viên: Giáo trình được thiết kế trực tiếp cho học sinh hệ Trung cấp ngành Điện công nghiệp và dân dụng, Kỹ thuật sửa chữa thiết bị điện, hoặc sinh viên Cao đẳng các ngành kỹ thuật liên quan đến Cơ điện tử, Điện dân dụng cần củng cố tay nghề thực hành.
  • Điều kiện tiên quyết: Người học bắt buộc phải hoàn thành các học phần: Đo lường điện (kỹ năng sử dụng VOM, Mêgômmét, Ampe kìm), An toàn lao động (quy tắc an toàn điện, phòng chống cháy nổ, cấp cứu tai nạn điện), và Vẽ điện (kỹ năng đọc hiểu sơ đồ nguyên lý và sơ đồ đi dây).
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chuẩn mực cho môn học MH12 (30 giờ), làm khung thiết kế bài giảng tích hợp xưởng, phiếu hướng dẫn thực hành và tiêu chí chấm điểm thao tác tay nghề.
  • Thợ kỹ thuật và người tự học: Tài liệu là sổ tay tra cứu kỹ thuật phù hợp cho thợ bảo trì điện gia dụng, cung cấp các bước đo đạc xác định cuộn dây động cơ, cách cân chỉnh tiếp điểm rơ le và quy trình sửa chữa các pan bệnh điện dân dụng thực tế.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình phù hợp với học sinh, sinh viên theo học trình độ Trung cấp và Cao đẳng ngành Điện công nghiệp và dân dụng, Kỹ thuật điện, cũng như các kỹ thuật viên sửa chữa điện máy dân dụng đang tìm kiếm tài liệu chuẩn hóa kỹ năng thực hành xưởng.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học môn này?

Người học cần hoàn thành ba môn học bắt buộc: Đo lường điện (để đo kiểm điện áp, dòng điện, điện trở, điện dung, độ cách điện), An toàn lao động (nắm vững quy trình ngắt nguồn, nối đất, phòng chống giật điện), và Vẽ điện (để đọc và phân tích sơ đồ đấu dây).

3. Giáo trình này có điểm gì khác biệt so với các giáo trình lý thuyết thuần túy?

Giáo trình dành 28/30 giờ cho thực hành tại xưởng, tập trung trực tiếp vào quy trình tháo lắp, phương pháp kiểm tra linh kiện thực tế và cung cấp bảng tổng hợp mã lỗi/pan bệnh kèm giải pháp kỹ thuật cụ thể cho từng loại thiết bị gia dụng.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?

Người học nên kết hợp đối chiếu sơ đồ nguyên lý trong giáo trình với thiết bị thực tế; ghi nhớ các thông số giới hạn an toàn (như điện trở cách điện $R_{\text{cđ}} \ge 0{,}5,\text{M}\Omega$); tuân thủ trình tự đo đạc kiểm tra an toàn trước khi cấp nguồn vận hành thiết bị.

5. Giáo trình có tích hợp hướng dẫn về các thiết bị điện tử gia dụng hiện đại không?

Có. Giáo trình phân tích cấu tạo và nguyên lý của các thiết bị có tích hợp vi mạch điều khiển như nồi cơm điện tử hẹn giờ, bàn ủi bán dẫn, mạch điều khiển máy giặt tự động đổi chiều qua cam, đèn tuýp LED và hệ thống mạng Camera IP dân dụng.

Kết luận

Giáo trình Thiết bị điện gia dụng của Trường Trung cấp Bách Nghệ TP.HCM là tài liệu chuyên môn có giá trị ứng dụng thực tiễn cao, đóng vai trò bản lề trong việc hình thành kỹ năng nghề nghiệp cho học sinh ngành Điện công nghiệp và dân dụng. Thông qua lộ trình đào tạo gắn liền với 28 giờ thực hành xưởng, giáo trình dẫn dắt người học từ việc nắm vững nguyên lý hoạt động của các phần tử nhiệt, biến áp, động cơ một pha đến việc thành thạo kỹ năng sửa chữa, bảo dưỡng và lắp đặt các hệ thống thiết bị sinh hoạt hoàn chỉnh trong đời sống dân sinh.
