Tổng quan về giáo trình

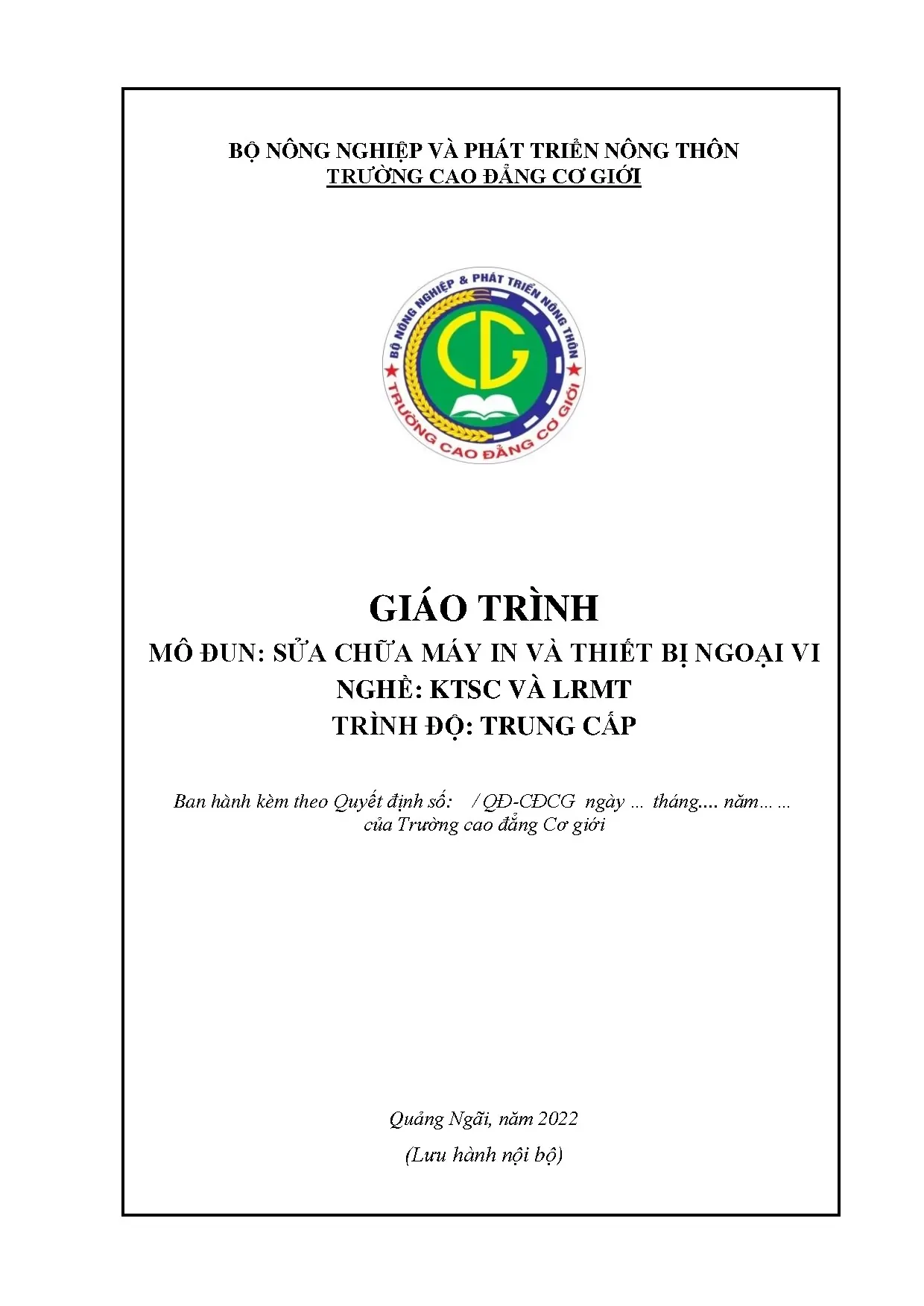

Giáo trình Sửa chữa máy in và thiết bị ngoại vi (mã số mô đun: MĐ 21 / MĐ 23) do Trường Cao đẳng Cơ giới Quảng Ngãi biên soạn và ban hành năm 2022, do tác giả Đoàn Ngọc Nghĩa làm chủ biên. Tài liệu được thiết kế phục vụ chương trình đào tạo nghề Kỹ thuật sửa chữa, lắp ráp máy tính (KTSC và LRMT) ở trình độ trung cấp và cao đẳng nghề.

Trong cấu trúc chương trình khung, mô đun có thời lượng 60 giờ (gồm 16 đến 20 giờ lý thuyết, 38 đến 41 giờ thực hành và 2 đến 3 giờ kiểm tra, tương đương 3 tín chỉ). Vị trí môn học được bố trí học sau các môn cơ sở ngành như Kỹ thuật điện tử (MH 13), Kỹ thuật đo lường (MH 12), Kiến trúc máy tính (MH 15), Kỹ thuật xung số (MĐ 17) và học song song với các môn chuyên môn nghề như Sửa chữa máy tính (MĐ 20), Sửa chữa bộ nguồn (MĐ 21), Kỹ thuật sửa chữa màn hình (MĐ 22).

Mục tiêu đào tạo của giáo trình hướng tới 3 nhóm chuẩn đầu ra:

  • Kiến thức (A1): Trình bày phân loại, thông số kỹ thuật, cấu tạo các khối chức năng và nguyên lý hoạt động của các dòng máy in (in kim, in phun, in laser tĩnh điện) cùng các thiết bị ngoại vi (chuột, bàn phím, modem, scanner, hệ thống khuếch đại loa).
  • Kỹ năng (B1): Lắp đặt, cài đặt trình điều khiển, sử dụng dụng cụ đo kiểm chuyên dụng, tháo lắp đúng quy trình kỹ thuật, chẩn đoán sai hỏng và thay thế linh kiện điện tử, linh kiện cơ khí chính xác.
  • Năng lực tự chủ và trách nhiệm (C1): Rèn luyện tính nghiêm túc, cẩn trọng, tuân thủ an toàn lao động và quy trình vệ sinh công nghiệp trong môi trường kỹ thuật.

Cấu trúc giáo trình đi từ lý thuyết giao tiếp phần cứng đến phân tích chi tiết từng thiết bị ngoại vi, tập trung phần lớn dung lượng vào hệ thống máy in laser và cơ chế hoạt động điện cơ.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình phân chia nội dung theo các bài học chuyên đề bám sát cấu trúc phần cứng và thiết bị ngoại vi máy tính:

  • Bài 1: Các cổng giao tiếp của máy tính: Trình bày cấu trúc cổng song song LPT theo chuẩn Centronics (đầu nối D-25 với các thanh ghi dữ liệu, trạng thái, điều khiển tại các địa chỉ cơ sở 378h, 278h); cổng nối tiếp RS-232C (chuẩn kết nối DTE/DCE qua đầu cắm D-9, D-25, phương thức truyền đồng bộ và không đồng bộ, mức điện áp logic âm từ -15V đến +15V, các chân tín hiệu TxD, RxD, RTS, CTS, DSR, DTR, DCD, RI); cổng PS/2 tròn 6 chân; chuẩn giao tiếp USB 2.0 (tốc độ 480 Mbps, quản lý khung 1ms, chế độ truyền ngắt, truyền hàng loạt, truyền đồng thời và cấp nguồn 5V/500mA); cổng giao tiếp hồng ngoại IrDA hoạt động qua giao thức OBEX với các lệnh Push, Pull, Put, Connect.
  • Bài 2 đến Bài 5: Cấu tạo và công nghệ in ấn: Khảo sát các thông số kỹ thuật máy in (tốc độ trang/phút, độ phân giải DPI, bộ nhớ, điện áp). Phân tích cấu trúc máy in laser Canon LBP 1210, cụm Cartridge (trống drum nhạy sáng, gạt mực, trục từ, thanh sạc). Phân loại công nghệ in đập dùng giấy than, in phun mực (phun vi giọt tốc độ 5.000 lần/giây qua hệ màu phối trộn), và công nghệ in tĩnh điện laser 6 giai đoạn:
    1. Làm sạch: Hai lưỡi dao cạo mực thừa và thu hồi vào khay chứa.
    2. Tích điện: Roulô tích điện sơ cấp (PCR) ion hóa không khí tạo lớp điện tích âm đồng nhất lên mặt trống.
    3. Chép (phơi sáng): Tia laser chiếu điểm làm suy giảm điện thế xuống -130V tạo ảnh ẩn tĩnh điện.
    4. Rửa ảnh: Roulô dẫn mực hút hạt mực bột bám vào vùng ảnh ẩn bằng từ tính hoặc lực tĩnh điện.
    5. Chuyển ảnh: Áp điện tích dương mặt sau giấy để hút hạt mực từ mặt trống sang giấy.
    6. Định hình (nung chảy): Roulô nhiệt 180°C làm nóng chảy hạt mực bám chặt vào sợi giấy.
  • Bài 6 đến Bài 8: Thiết bị đo kiểm, quy trình tháo lắp và kỹ thuật đầu in: Hướng dẫn sử dụng kìm, tuốc nơ vít, búa nhỏ, que hàn, máy hàn, đồng hồ vạn năng. Quy trình tìm lỗi từ phân tích khối đến đo kiểm linh kiện. Cấu tạo các loại đầu in: đầu in đập bánh xe hoa cúc, đầu in đập ma trận điểm (in kim), đầu in nhiệt ma trận điểm (dùng cho in mã vạch barcode), đầu in phun ma trận điểm.
  • Bài 9 đến Bài 12: Kỹ thuật phục vụ nguồn nuôi, mạch điện tử, hệ cơ và chẩn đoán lỗi máy in:
    • Bộ nguồn: Cấu trúc nguồn tuyến tính (mạch lấy mẫu điện áp Ulm, mạch điện áp chuẩn Uc, mạch so sánh, mạch khuếch đại sửa sai điều khiển đèn công suất, ngõ ra tụ lọc 18V DC); cấu trúc nguồn xung Switching (mạch tạo dao động, mạch hồi tiếp ổn áp, mạch bảo vệ, dải điện áp làm việc 90V - 280V AC).
    • Mạch điện tử và cảm biến: Khối giao tiếp song song LPT và USB; mạch logic chính tiếp nhận tín hiệu nhị phân chuyển đổi sang analog cấp cho diode laser; mạng lưới cảm biến quang điện gồm sensor đường nạp, sensor đường tải và sensor đầu ra tại cụm sấy để điều khiển motor capstan.
    • Chẩn đoán sai hỏng: Xử lý các pan bệnh kẹt giấy, bánh ép nạp giấy cao su bị bóng lì, cơ cấu nạp lệch (máy HP 5L); sửa chữa lỗi bản in mờ qua biến trở điều chỉnh phân cực MD (monitor diode); sửa chữa bản in lốm đốm qua vệ sinh gương phản xạ, kính khúc xạ, motor lệch tia; sửa chữa bản in đen do mất nguồn thiên áp 5V, đứt điện trở cầu chì 0,47Ω; khắc phục chữ nhòe qua biến trở hội tụ FC (Vfc); xử lý lỗi độ phân giải DPI do IC MDA.
  • Bài 13 đến Bài 16: Các thiết bị ngoại vi khác: Cấu tạo, nguyên lý vận hành, quy trình kiểm tra và khắc phục sự cố của chuột, bàn phím máy tính; thiết bị điều chế/giải điều chế Modem (các tiêu chuẩn khuyến nghị V. của CCITT); máy quét ảnh Scanner; hệ thống mạch khuếch đại âm thanh và loa.

Kiến thức nền tảng được xây dựng

Giáo trình hình thành nền tảng kỹ thuật qua các nguyên lý điện tử - cơ khí cơ bản:

  • Lý thuyết truyền số liệu: Cơ chế truyền đồng bộ/bất đồng bộ, cấu trúc khung truyền (start bit, stop bit, parity bit), giao thức ghép nối ngoại vi qua các cổng chuẩn (LPT, RS-232C, USB, IrDA).
  • Vật lý quang học và tĩnh điện: Hiện tượng quang dẫn trên bề mặt trống drum, cơ chế ion hóa không khí của trục PCR, nguyên lý phản xạ và hội tụ chùm laser qua hệ thấu kính và lăng kính đa giác.
  • Điện tử công suất và điều khiển: Nguyên lý ổn áp tuyến tính và nguyên lý đóng ngắt tần số cao trong nguồn xung Switching; cấu trúc điều khiển logic vi xử lý đối với hệ thống cảm biến quang điện và động cơ bước/motor kéo giấy.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đo đạc điện áp DC, AC, điện trở bằng đồng hồ vạn năng; thao tác hàn/hút thiếc trên bo mạch điện tử; căn chỉnh biến trở phân cực MD, biến trở hội tụ FC trên hộp quang; tháo nạp mực và thay thế linh kiện Cartridge (trống, gạt, trục từ, trục sạc).
  • Kỹ năng phân tích (Analytical skills): Phân tích sơ đồ khối chức năng; đọc và giải mã tín hiệu mã lỗi báo qua đèn LED; phân tích mối quan hệ giữa biến dạng cơ khí (mòn bánh cao su, kẹt lò xo) với các mã lỗi hành trình giấy.
  • Kỹ năng thực hành chuyên môn (Practical competencies): Tháo lắp thiết bị theo quy trình chuẩn kỹ thuật; xử lý triệt để các sự cố kẹt giấy, lỗi tạo hình quang học, lỗi mất nguồn, lỗi đứt cáp tín hiệu ngoại vi.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng định hướng dạy học tích hợp theo mô đun nghề nghiệp, gắn liền giữa lý thuyết kỹ thuật và thực hành kỹ năng:

  • Phương pháp tiếp cận sư phạm: Giảng viên sử dụng phương pháp trực quan hóa thông qua mô hình thực tế, sơ đồ nguyên lý và video hướng dẫn thao tác mẫu. Quá trình học tập được tổ chức theo quy trình 4 bước: Giảng giải lý thuyết nguyên lý $\rightarrow$ Thao tác mẫu của giáo viên $\rightarrow$ Học sinh thực hành nhóm trên thiết bị thật $\rightarrow$ Giáo viên theo dõi, uốn nắn và đánh giá thao tác.
  • Hệ thống bài tập và thực hành: Các bài thực hành được thiết kế bám sát các dạng bài tập thao tác: đo kiểm thông mạch cáp tín hiệu, tháo lắp cartridge máy in LBP 1210, cân chỉnh cụm quang máy in laser HP/Canon, đo kiểm các điểm điện áp nguồn xung 18V/5V, vệ sinh và sửa chữa phím, chuột, loa vi tính.
  • Phương pháp và hình thức đánh giá: Căn cứ theo quy chế đào tạo hệ chính quy ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội:
    • Đánh giá thường xuyên (hệ số 1): Hình thức tự luận, trắc nghiệm hoặc báo cáo chuyên đề (chiếm tỷ trọng trong 40% điểm quá trình), thực hiện sau các khối bài lý thuyết.
    • Đánh giá định kỳ (hệ số 2): Hình thức kiểm tra viết kết hợp thực hành thao tác trên thiết bị (chiếm tỷ trọng trong 40% điểm quá trình), tiến hành sau các giai đoạn thực hành trọng tâm.
    • Đánh giá kết thúc mô đun (trọng số 60%): Tổ chức thi vấn đáp trực tiếp kết hợp thực hành sửa chữa pan bệnh trên mô hình thiết bị sau khi hoàn thành 60 giờ học. Điểm tổng kết tính theo thang điểm 10, làm tròn đến một chữ số thập phân.
  • Hướng dẫn tự học: Học viên được yêu cầu đọc trước tài liệu hướng dẫn kỹ thuật của nhà sản xuất (user guide/service manual), thực hiện ghi chép thứ tự tháo lắp linh kiện vào sổ tay kỹ thuật và tuân thủ các quy định về an toàn chống tĩnh điện và an toàn điện áp cao áp.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các đặc điểm kỹ thuật thực tế trong công tác sửa chữa thiết bị ngoại vi:

  • Khảo sát hệ thống cổng kết nối máy tính: Giáo trình cung cấp thông số kỹ thuật chi tiết của các giao thức từ truyền thống đến hiện đại: cổng song song LPT D-25, cổng nối tiếp RS-232C, chuẩn USB 2.0 (tốc độ 480 Mbps, quản lý khung 1ms, chế độ cắm nóng Plug-and-Play, phân cấp tiêu thụ nguồn 500mA), và giao thức truyền tải hồng ngoại IrDA/OBEX.
  • Mô tả chi tiết nguyên lý in tĩnh điện laser 6 bước: Hệ thống hóa hoàn chỉnh quy trình vật lý - hóa học từ tích điện bề mặt drum qua trục PCR, phơi sáng tạo ảnh ẩn -130V, hút mực từ, chuyển ảnh điện tích dương lên giấy đến nung chảy mực ở nhiệt độ 180°C.
  • Quy trình xử lý sự cố gắn liền với dòng máy phổ biến: Tài liệu trích dẫn sơ đồ, cấu trúc và pan bệnh thực tế trên các dòng máy in văn phòng thông dụng như Canon LBP 1210, Canon LBP 2900, HP Laser 4L/5L/6L, Epson LQ100/1070.
  • Thông số kỹ thuật chẩn đoán định lượng: Đưa ra các chỉ số cụ thể phục vụ đo kiểm như góc xoay biến trở MD và biến trở FC (1/8 cung tròn), trị số điện trở cầu chì nguồn quang 0,47Ω, điện áp thiên áp 5V, mức điện áp ngõ ra tụ lọc 18V DC và dải điện áp làm việc của nguồn xung từ 90V đến 280V AC.

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và kỹ thuật:

  • Học sinh, sinh viên: Sinh viên theo học hệ trung cấp và cao đẳng nghề Kỹ thuật sửa chữa, lắp ráp máy tính (KTSC và LRMT); học viên chuyên ngành Công nghệ thông tin, Điện tử viễn thông, Quản trị mạng tại các trường cao đẳng, trung cấp và trung tâm dạy nghề.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các học phần cơ sở trong chương trình khung gồm: Tin học đại cương (MĐ 08), An toàn vệ sinh công nghiệp (MH 11), Kỹ thuật đo lường (MH 12), Kỹ thuật điện tử (MH 13), Kiến trúc máy tính (MH 15), Kỹ thuật xung số (MĐ 17) và Lắp ráp và cài đặt máy tính (MĐ 19).
  • Giảng viên chuyên ngành: Sử dụng giáo trình làm tài liệu giảng dạy chính khóa, định hướng xây dựng đề cương bài giảng lý thuyết, giáo án tích hợp và thiết kế các bài tập thực hành sửa chữa pan bệnh tại xưởng thực tập.
  • Kỹ thuật viên và cán bộ kỹ thuật: Tài liệu đóng vai trò sổ tay tra cứu cho các cán bộ kỹ thuật tại các trung tâm bảo hành, thợ sửa chữa thiết bị tin học văn phòng cần củng cố kiến thức về mạch điện tử và nguyên lý cơ điện của máy in, scanner, loa, modem.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu phù hợp trực tiếp với học sinh, sinh viên hệ trung cấp và cao đẳng nghề Kỹ thuật sửa chữa và lắp ráp máy tính, sinh viên ngành Công nghệ thông tin, Điện tử viễn thông và các kỹ thuật viên sửa chữa thiết bị phần cứng tin học.

2. Cần kiến thức nền nào để học?

Người học cần nắm vững kiến thức về linh kiện điện tử cơ bản, kỹ thuật đo lường bằng đồng hồ vạn năng, kiến trúc máy tính, an toàn lao động công nghiệp và kỹ năng lắp ráp phần cứng máy tính cơ bản.

3. Điểm khác biệt của giáo trình so với tài liệu lý thuyết chung?

Giáo trình tập trung vào phân tích cấu trúc mạch chi tiết (nguồn xung, mạch quang, mạch cảm biến) và hướng dẫn sửa chữa pan bệnh thực tế (đo điện trở 0,47Ω, chỉnh biến trở MD/FC, xử lý bánh cao su lì mặt) trên các thiết bị thực tế như Canon LBP 1210, Canon LBP 2900, HP 5L.

4. Làm sao để tự học và rèn luyện kỹ năng hiệu quả?

Người học cần kết hợp việc đọc hiểu nguyên lý hoạt động với việc thực hành tháo lắp tuần tự trên thiết bị thật; sử dụng đồng hồ vạn năng để đo kiểm thông số linh kiện và tuân thủ các chỉ dẫn an toàn về quang học (tránh ánh sáng trực tiếp vào drum, không nhìn trực diện tia laser) và điện áp cao.

5. Giáo trình có sử dụng tài liệu tham khảo nào?

Tài liệu được biên soạn dựa trên chương trình khung nghề KTSC và LRMT, đồng thời tham khảo các công trình chuyên môn như:

  • Lâm Văn Hậu, Giáo trình xử lý sự cố máy tính, NXB Thống kê.
  • Võ Văn Thành, Sự cố chẩn đoán và cách giải quyết, NXB Thống kê.

Kết luận

Giáo trình Sửa chữa máy in và thiết bị ngoại vi của Trường Cao đẳng Cơ giới Quảng Ngãi cung cấp hệ thống kiến thức toàn diện về kỹ thuật phần cứng, nguyên lý cơ - quang - điện tử và phương pháp chẩn đoán sự cố cho các thiết bị ngoại vi máy tính. Lộ trình học tập được thiết kế mạch lạc từ phân tích chuẩn giao tiếp, cấu trúc linh kiện đến quy trình đo kiểm và xử lý pan bệnh thực hành. Đây là tài liệu đào tạo chuyên môn phục vụ hiệu quả cho chương trình đào tạo nghề và công tác tra cứu kỹ thuật phần cứng tin học.
