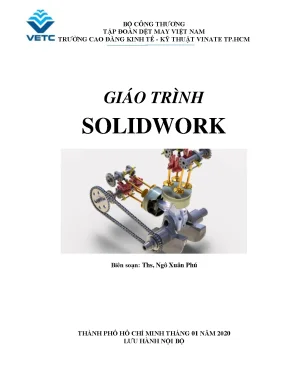

BỘ CÔNG THƯƠNG TẬP ĐOÀN DỆT MAY VIỆT NAM TRƯỜNG CAO ĐĂNG KINH TẾ - KỸ THUẬT VINATE TP.HCM GIÁO TRÌNH SOLIDWORK Biên soạn: Ths, Ngô Xuân Phú THÀNH PHỐ HỒ CHÍ MINH THÁNG 01 NĂM 2020 LƯU HÀNH NỘI BỘ LỜI NÓI ĐẦU Phần mềm Solidwork do công ty Solidwork phát triển là một trong những phần mềm thiết kế uy tín nhất thế giới, cho phép người dùng xây dựng mô hình 3D cho các chi tiết, lắp ghép chúng thành những sản phẩm hoàn chỉnh, kiểm tra động học, cung cấp thông tin vật liệu…Hơn thế nữa, tính mở và tính tương thích của phần mềm Solidwork cho phép nhiều phần mềm ứng dụng khác chạy trực tiếp trên môi trường của nó. Solidwork cũng kết xuất ra các file dữ liệu định dạng chuẩn để người dùng sử dụng để khai thác mô hình trong môi trường phần mềm khác. Ví dụ: các phần mền ANSYS, MSC… Hầu hết các công ty sản xuất cơ khí đều có sử dụng phần Solidwork trong thiết kế. Do đo, sử dụng thành thạo phần mềm Solidwork là yêu cầu gần như bắt buộc đối với sinh viên ngành cơ khí trước khi ra trường.
Nhằm đáp ứng được yêu cầu trên, giáo trình Solidwork biên soạn cho ngành Công nghệ kỹ thuật cơ khí trình độ Cao đẳng bao gồm 9 chương, sẽ trình bày những kiến thức, kỹ năng cơ bản và quan trọng nhất của phần mền thiết kế Solidwork Bài 1: Bắt đầu với Solidwork Bài 2: Tạo phác thảo Bài 3: Xây dựng mô hình chi tiết Bài 4: Tạo mô hình lắp ráp Bài 5: Tạo bản vẽ kỹ thuật Bài 6: Ren và vít Bài 7: Bánh răng và bánh xích Bài 8: Ổ lăn và dung sai lắp ghép Bài 9: Cam và lò xo Mặc dù Tác giả có nhiều cố gắng khi biên soạn, nhưng giáo trình Solidwork chắc không tránh khỏi những thiếu sót. Tác giả mong nhận được nhiều ý kiến đóng góp, xây dựng của bạn đọc và đồng nghiệp để giáo trình này được hoàn thiện hơn. MỤC LỤC LỜI NÓI ĐẦU Bài 1 : BẮT ĐẦU VỚI SOLIDWORK. Cài đặt các hệ đơn vị khi vẽ.
Vẽ đường thẳng. Extrude một đối tượng. Vẽ đường tròn. Ghi kích thước.
Hiệu chỉnh Sketch và hiệu chỉnh Features. 12 Bài 2: TẠO PHÁC THẢO. Lệnh Line Tangent. Lệnh vẽ Rectang – Arc – Offset.
Các ràng buộc hình học Relations. Lệnh Mirror – Slot – Pattern – Fillet. 22 Bài 3: XÂY DỰNG MÔ HÌNH CHI TIẾT. Lệnh Extrude Cut.
Lệnh Revoled Boss/Base và Revolve Cut. Lệnh Swept và Loft. Các lệnh hiệu chỉnh: Hole – Fillet – Chamfer – Pattern – Mirror. Xây dựng các đối tượng Geometry Reference.
Hiệu chỉnh mô hình. 41 Bài 4 : TẠO MÔ HÌNH LẮP RÁP. Chuẩn bị lắp ráp. Ràng buộc lắp ráp.
Hiệu chỉnh sau khi lắp ráp. Tạo bản vẽ triển khai cho mô hình lắp ráp .53 Bài 5: TẠO BẢN VẼ KỸ THUẬT. Khái niệm về bản vẽ. Tạo các hình chiếu.
Tạo các hình cắt. Lên kích thước cho bản vẽ. In bản vẽ. 60 Bài 6: REN VÀ VÍT.
Quy ước, ký hiệu và biểu diễn. Tạo ren trong. Tạo ren ngoài. Sử dụng Design Library.
76 Bài 7: BÁNH RĂNG VÀ BÁNH XÍCH. Quy ước, ký hiệu và biểu diễn. Các thông số của bánh răng. Tạo bánh răng.
Then và then hoa. Đai và bánh đai. Xích và bánh xích. 83 Bài 8: Ổ LĂN VÀ DUNG SAI LẮP GHÉP.
Quy ước, ký hiệu và biểu diễn. Dung sai lắp ghép với ổ bi. 90 Bài 9: CAM VÀ LÒ XO. Tạo cơ cấu cam.
Tạo cơ cấu lò xo. 98 TÀI LIỆU THAM KHẢO. 99 Bài 1: Bắt đầu với Solidwork 5 Bài 1 : BẮT ĐẦU VỚI SOLIDWORK Bài này sẽ giới thiệu tổng quan về Cài đặt các hệ đơn vị khi vẽ; Vẽ đường thẳng; Extrude một đối tượng; Vẽ đường tròn; Ghi kích thước; Hiệu chỉnh Sketch và hiệu chỉnh Features I. CÀI ĐẶT CÁC HỆ ĐƠN VỊ KHI VẼ 1.
Định đơn vị đo Để định đơn vị đo ta chọn Tool/Options, hộp thoại Option xuất hiện. Ta chọn trang Document Properties và chọn Unit (Hình 1. Ta chọn các đơn vị đo tương ứng với các tiêu chuẩn mà ta đang sử dụng Hình 1. Hộp thoại định đơn vị 2.
Định độ phân giải Độ phân giải Ta sẽ định ở mục Image Quanlity trong hộp thoại Option. Xuất hiện hộp thoại Document Properties như hình 1. Kéo con trượt về phía high các mô hình trên màn hình đồ họa sẽ mịn hơn 3. Gán chế độ hiện thị lưới Để định chế độ hiển thị lưới khi tạo các biên dạng phát thảo ta chọn Grid/Snap.
Khi đó hộp thoại Document Properties có dạng như hình 1.3 Bài 1: Bắt đầu với Solidwork 6 - Display Grip: hiển thị lưới khi phát thảo biên dạng. Khi bỏ lựa chọn này lưới sẽ không được hiển thị - Automatic scaling: các đường lưới thay đổi tỉ lệ tự động cho phù hợp với phác thảo - Các lựa chọn còn lại dùng để định mật độ lưới trên màn hình làm việc Hình 1. Image Quanlity Hình 1. Hộp thoại định chế độ hiển thị lưới Bài 1: Bắt đầu với Solidwork 7 4.
Thanh menu Standard View: Hình 1. Thanh menu Standard View Quan sát bản vẽ với nhiều của sổ của một chi tiết hay cụm chi tiết ta có các cách sau đây: - Có thể vào Menu/Window/Viewport/Four View chia màn hình đồ họa thành 4 ô cửa sổ quan sát. Tùy vào yêu cầu mà chúng ta có thể lựa chọn các góc nhìn cho từng ô. - Quan sát nhiều bản vẽ khác nhau với những cửa sổ khác nhau, có thể mở bản vẽ Part và bản vẽ lắp ráp hay bản vẽ kỹ thuật.
- Quan sát nhiều cửa sổ với những bản vẽ giống nhau, để quan sát nhiều của sổ với các góc nhìn khác nhau mỗi góc nhìn là một cửa sổ ta mở một lúc nhiều lần bản vẽ đó 5. Một số lệnh tắt - Ctrl + S: Save ghi bản vẽ hiện hành (nếu file mới chưa có tên thì phải đặt tên cho file, nếu đã có thì nghi tất cả những gì đã thay đổi vào file) - Ctrl + O: Open, ở một file đã có - Ctrl + N: New, mở một file mới - Ctrl + Z: Undo, huỷ bỏ câu lệnh vừa thực hiện - Z Zoom out: Thu nhỏ - Shift + Z: Zoom in, phóng to - Phím mũi tên lên xuống: Có chức năng xoay đối tượng với các góc nhìn khác nhau II. LỆNH LINE Toolbar Menu Sketch Tools/Sketch Entities/Line Lệnh Line dùng để vẽ các đoạn thẳng. Sau khi gọi lệnh, con trỏ chuột có dạng ta nhấp chọn các điểm để xác định đoạn thẳng.
Khi di chuyển con trỏ chuột thì chiều dài đoạn thẳng sẽ được hiển thị trên vùng đồ họa. Để kết thúc lệnh, ta nhấp phải chuột chọn Select hoặc nhấn phím ESC Trong hộp hội thoại quản lý thuộc tính của lệnh Line xuất hiện như hình 1. Chúng ta có thể l ựa chọn hướng và cách vẽ đoạn thẳng theo các tính chất sau: - As sketched: Chúng ta vẽ theo phương tự do Bài 1: Bắt đầu với Solidwork 8 - Horizontal: Vẽ theo phương nằm ngang - For construction: Vẽ đường dóng - Infinite Length: Vẽ đường thẳng dài vô tận Ví dụ: vẽ đường thẳng: đầu tiên ta chọn điểm 1 (nên chọn trùng với góc tọa độ), tiếp theo chọn điểm số 2. Khi đó sẽ có các ràng buộc hình dạng xuất hiện trên màn hình, nếu ta đánh dấu vào mục Automatic relations trong hộp thoại Tool/options /relations/snap Hình 1.
Thanh menu Insert Line Hình 1. Lệnh Line III. EXTRUDE MỘT ĐỐI TƯỢNG Toolbar Menu Features Insert/ Boss/Base/ Extruded Trong Solidworks sử dụng Extrude để tạo đặc tính chi tiết quét thẳng góc biên dạng. Trước khi ta quét thẳng góc, ta nên tạo đầy đủ các ràng buộc.
Sau khi gọi lệnh hộp thoại Extrude base xuất hiện.7) Bài 1: Bắt đầu với Solidwork 9 Hình 1. Thanh menu Extrude View - Direction 1: Quét thẳng góc đối tượng theo chiều 1. Chiều này do Solidworks mặc định. Ta có thể click để đổi hướng Extrude + Blind: Quét biên dạng theo khoảng cách nhập vào.
nhập khoảng cách quét + Up to Vertex: Quét biên dạng đến một đỉnh. Chọn đỉnh mà biên dạng quét đến + Up to Surface:Quét biên dạng đến mặt cong. Chọn mặt cong mà mô hình sẽ quét đến + Offset From Surface: Quét biên dạng tới vị trí các mặt được chọn một khoảng cách xác định trước. Chọn mặt phẳng chuẩn sau đó nhập khoảng cách vào ô + Up to Body: Quét biên dạng tới một mô hình có sẵn.
Chọn mô hình mà đặc tính sẽ quét đến + Mid Plane: Quét biên dạng đều về hai phía. Nhập khoảng cách quét. - Direction 2: Quét biên dạng theo hướng thứ 2. Các lựa chọn trong mục này như Direction 1 - Thin Feature: Tạo mô hình có thành mỏng Bài 1: Bắt đầu với Solidwork 10 + Type: Chọn dạng tạo thành mỏng + One-Direction: Chiều dày thành mỏng theo một hướng.
nhập độ dày của thành mỏng + Midplane: Chiều dày thành mỏng phát triển theo hai hướng bằng nhau. Nhập độ dày thành mỏng + Two-Direction: Chiều dày phát triển theo hai hướng với độ dày hai hướng khác nhau. , nhập độ dày theo hướng 1 và 2 + Selected Contours: Cho phép bạn sử dụng một phần Sketch để tạo đặc tính. Lựa chọn một phần Sketch ở để tạo đặc tính phác thảo thẳng góc - Thực hiện lệnh: + Gọi lệnh + Xác định các thông số trong hộp thoại Extrude + Chọn biên dạng cần Extrude + Nhấn OK để kết thúc IV.
VẼ ĐƯỜNG TRÒN Toolbar Menu Sketch Tools/Sketch Entities/Circle 1. Vẽ đường tròn bằng cách chọn tâm và bán kính. - Gọi lệnh vẽ đường tròn - Chọn tọa độ tâm của hình tròn - Di chuột chọn độ lớn bán kính - Nhập giá trị chính xác bán kính vào hộp hội thoại Circle - Kích OK 2. Vẽ đường tròn qua ba điểm - Chọn lệnh - Định điểm thứ nhất - Định điểm thứ hai - Định điểm thứ ba - Kích OK Hình 1.
Hộp thoại Circle V. GHI KÍCH THƯỚC Bài 1: Bắt đầu với Solidwork 11 Hình 1. Hộp thoại Smart Dimension - Smart Dimension: Chọn 1 cạnh hoặc 2 cạnh/hướng, và chọn vị trí đặt kích thước - Horizontal Dimension: Ghi kích thước theo phương ngang - Vertical Dimension: Ghi kích thước theo phương dọc - Horizontal Ordinate Dimension: Ghi nhiêu kích thước ngang bao lên nhau - Vertical Ordinate Dimension: Ghi nhiêu kích thước dọc bao lên nhau - Path Length Dimension: Ghi kích thước độ dài theo dường dẫn VI. HIỆU CHỈNH SKETCH VÀ HIỆU CHỈNH FEATURES 1.
Hiệu chỉnh Sketch - Nhấp chuột phải lên thư mục Sketch cần hiệu chỉnh, lúc đó một hộp thoại xuất hiện Hình 1.
