TỔNG QUAN HỌC THUẬT: GIÁO TRÌNH NỀN VÀ MÓNG (NGHỀ XÂY DỰNG CẦU ĐƯỜNG - HỆ CAO ĐẲNG)

1. Tổng quan về giáo trình

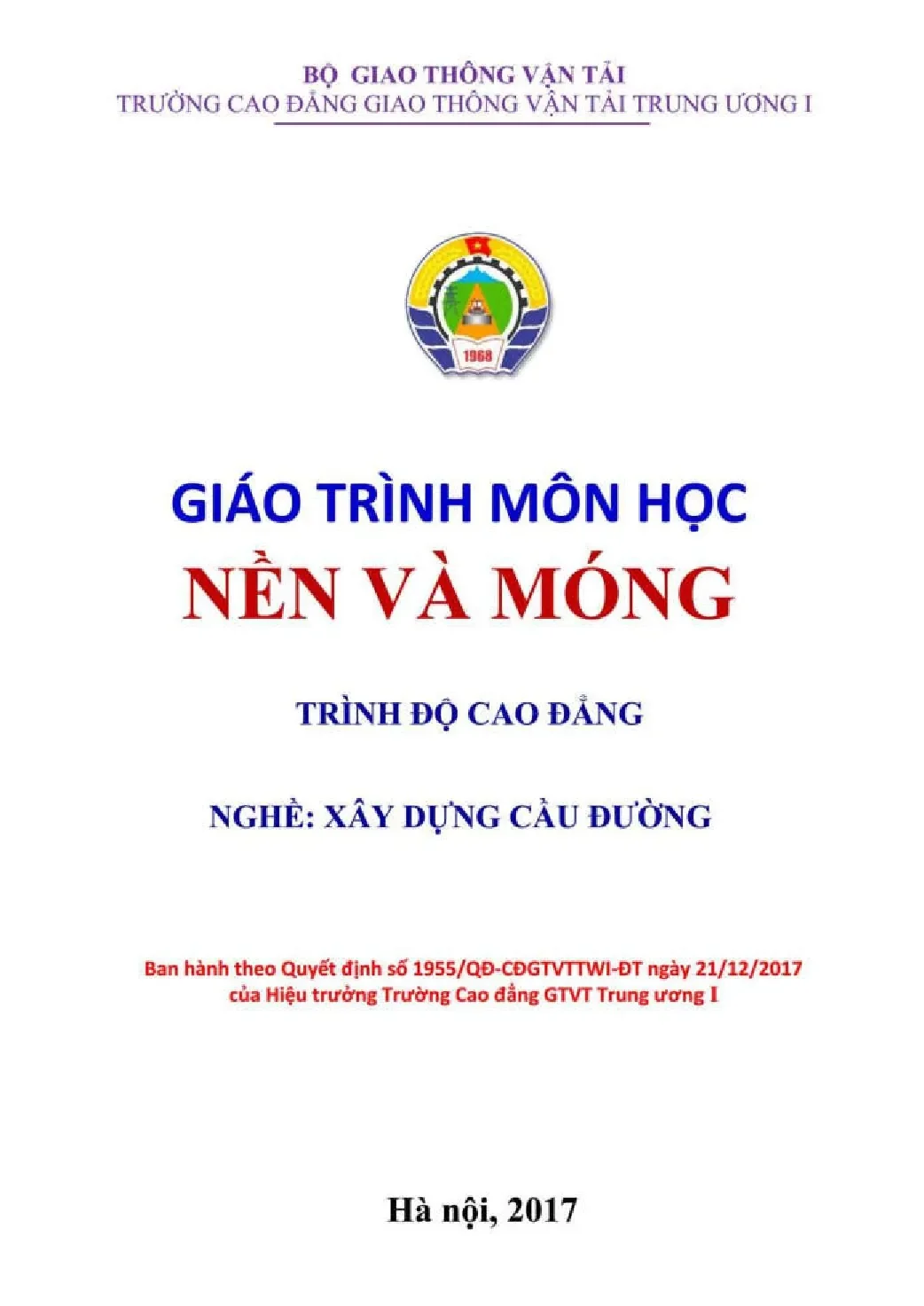

Giáo trình Nền và móng là tài liệu giảng dạy chính thức được ban hành theo Quyết định số 1955/QĐ-CĐGTVTTWI-ĐT ngày 21/12/2017 của Hiệu trưởng Trường Cao đẳng Giao thông Vận tải Trung ương I, do tập thể giảng viên Khoa Công trình biên soạn.

  • Vị trí trong chương trình đào tạo: Đây là môn học chuyên môn bắt buộc thuộc khối kiến thức kỹ thuật chuyên ngành trong chương trình đào tạo dài hạn trình độ Cao đẳng Nghề Xây dựng Cầu đường. Môn học đóng vai trò cầu nối giữa nhóm kiến thức cơ sở công trình (Cơ học đất, Cơ học kết cấu, Vật liệu xây dựng, Trắc địa) với công tác thiết kế và chỉ đạo thi công kết cấu phần dưới của công trình giao thông.
  • Mục tiêu học tập (Learning Outcomes): Trang bị cho người học hệ thống lý thuyết về sự làm việc của đất nền dưới đáy móng; phương pháp tính toán, kiểm toán khả năng chịu lực và biến dạng của các loại kết cấu móng; đồng thời cung cấp quy trình công nghệ thi công, các biện pháp kỹ thuật xử lý hố móng và công tác kiểm tra, nghiệm thu chất lượng móng theo quy chuẩn kỹ thuật.
  • Cấu trúc và cách tiếp cận: Giáo trình gồm 5 chương, được tổ chức theo logic từ phân loại tổng quan, cơ sở lý thuyết tính toán đến biện pháp thi công chi tiết cho từng loại kết cấu móng cụ thể:
    • Chương 1: Khái niệm chung
    • Chương 2: Móng nông
    • Chương 3: Móng cọc
    • Chương 4: Móng cọc đường kính tiết diện lớn
    • Chương 5: Móng giếng chìm
  • Điểm đặc sắc của giáo trình: Nội dung gắn liền việc giải các bài toán cơ học nền móng với đặc thù công trình cầu (mố, trụ cầu chịu tác động của dòng chảy, xói lở, tải trọng xe chạy và tàu thuyền va đập). Hệ thống tính toán dựa trên Quy trình thiết kế cầu cống theo trạng thái giới hạn (1979) của Bộ Giao thông Vận tải kết hợp với hệ thống Tiêu chuẩn Quốc gia Việt Nam (TCVN) hiện hành về thí nghiệm và nghiệm thu cọc.

2. Nội dung kiến thức cốt lõi

                       CẤU TRÚC KẾT CẤU NỀN VÀ MÓNG
   MÓNG NÔNG                                                   MÓNG SÂU
(Độ chôn sâu < 5-6m)                                   (Độ chôn sâu lớn, tầng đất yếu)
Móng khối  Móng mềm                      Móng cọc             Cọc khoan nhồi         Móng giếng chìm
(Đá hộc,   (BTCT)                 (Cọc gỗ, cọc thép,       (Cọc ĐK tiết diện lớn,    (Giếng chìm hở,
Bê tông)                          cọc BTCT bệ thấp/cao)    giữ thành bentonite)      giếng chìm hơi ép)

2.1. Các chương và chủ đề chính

  • Chương 1: Khái niệm chung:
    • Giới thiệu vai trò truyền tải trọng của kết cấu móng xuống nền đất; phân định ranh giới kết cấu phần trên và kết cấu phần dưới (gồm móng và nền đất tự nhiên/nhân tạo).
    • Phân loại cơ bản: Móng nông (chiều sâu chôn móng $\le 5 \div 6\text{ m}$) và Móng sâu (móng cọc, móng giếng chìm, móng giếng chìm hơi ép).
    • Lược sử phát triển kỹ thuật nền móng thế giới và các công trình cầu tiêu biểu tại Việt Nam (cầu Hàm Rồng, Long Biên, Đa Phúc, Thăng Long, Ba Thá, Chương Dương, Sông Gianh, Bến Thủy).
  • Chương 2: Móng nông:
    • Vật liệu: Cấu tạo móng gỗ, móng gạch, móng đá hộc, bê tông xi măng Poóc lăng/Puzolan và bê tông cốt thép (BTCT).
    • Xác định kích thước: Chiều sâu chôn móng tối thiểu dưới mực xói lở lớn nhất ($h = \Delta h + \Delta k$, với $\Delta h \ge 2{,}5\text{ m}$, sai số $\Delta k = 10 \div 20%$), cấu tạo gờ móng ($0{,}2 \div 1{,}0\text{ m}$ đối với mố trụ cầu).
    • Kiểm toán 3 trạng thái giới hạn (TTGH):
      • TTGH 1: Kiểm toán áp suất đáy móng $\sigma_{\max} \le R$ (hoặc $\le 1{,}2R$ với tổ hợp tải trọng phụ), kiểm toán ổn định chống lật ($e < y$), ổn định chống trượt phẳng đáy móng ($H \le m \cdot N \cdot f$), ổn định chống trượt sâu theo mặt trượt trụ tròn xoay (phương pháp Coulomb).
      • TTGH 2: Kiểm toán độ lún $s \le 1{,}5\text{ cm}$ theo phương pháp phân tầng cộng lún, độ chênh lún giữa hai trụ $\le 0{,}002 L$ (với $L \ge 25\text{ m}$), giới hạn độ lệch tâm của tải trọng.
      • TTGH 3: Kiểm toán điều kiện chống nứt cho kết cấu bê tông cốt thép.
    • Thi công móng nông: Đo đạc định vị bằng máy thủy bình, máy kinh vĩ (trên cạn hoặc trên sông bằng phương pháp tam giác); đào hố móng đào trần; kỹ thuật chống vách bằng ván lát, cọc ván gỗ, cọc ván thép, cọc ván BTCT; công nghệ ngăn nước bằng vòng vây đất, vòng vây cọc ván gỗ đơn/kép, vòng vây cọc ván thép tròn; thiết bị đào hút bùn thủy lực và khí ép; phương pháp đổ bê tông dưới nước (bằng túi bao tải, ống dịch chuyển thẳng đứng tremi và vữa dâng).
  • Chương 3: Móng cọc:
    • Cấu tạo và phân loại móng cọc bệ thấp, móng cọc bệ cao; phân loại theo vật liệu (cọc gỗ, cọc ống thép, cọc thép chữ H, cọc BTCT thường, cọc BTCT dự ứng lực, cọc khoan nhồi, cọc xoắn ốc).
    • Cấu tạo chi tiết bệ cọc: Chiều dày $1 \div 3\text{ m}$, độ mở rộng đáy góc $45^\circ$, chiều sâu ngàm đầu cọc vào bệ $\ge 2d$, lưới thép đáy bệ ($15 \div 20\text{ cm}^2/\text{m}$ dài), bố trí cọc theo hàng, ô cờ hoặc hoa mai với khoảng cách tim cọc $\ge 3d$.
    • Xác định sức chịu tải cọc đơn: Theo công thức kinh nghiệm đất nền (sức kháng mũi $R_{tc}$ và ma sát thành $\sum U \cdot l_i \cdot f_i$), phương pháp thí nghiệm nén tĩnh tại hiện trường (hệ dầm kích thủy lực và cọc neo), phương pháp thử động (PDA).
  • Chương 4: Móng cọc đường kính tiết diện lớn:
    • Công nghệ thi công cọc khoan nhồi: Tạo lỗ bằng gàu xoay, gàu ngoạm hoặc choòng đập kết hợp ống chống tạm (casing); kiểm soát dung dịch bentonite giữ thành vách; gia công, hạ lồng cốt thép và lắp đặt ống siêu âm ($\varnothing 60\text{ mm}$); làm sạch cặn lắng đáy lỗ khoan bằng công nghệ khí nâng (air-lift).
    • Quy trình đổ bê tông bằng ống tremi; rút ống vách casing; kiểm tra độ toàn khối (thí nghiệm siêu âm TCVN 9396:2012, thí nghiệm động biến dạng nhỏ PIT TCVN 9397:2012, khoan lấy lõi đáy cọc); thí nghiệm kiểm tra sức chịu tải nén tĩnh theo TCVN 9393:2012; các quy định an toàn lao động theo TCVN 5308:1991.
  • Chương 5: Móng giếng chìm:
    • Khái niệm, phân loại giếng chìm hở đúc sẵn hạ dần bằng đào đất và giếng chìm hơi ép (sử dụng buồng khí áp lực để ngăn nước).
    • Công tác chuẩn bị mặt bằng, thiết bị hạ giếng và xử lý chướng ngại vật địa chất.

2.2. Kiến thức nền tảng được xây dựng

  • Lý thuyết Cơ học đất và Áp lực đất: Thiết lập công thức áp lực chủ động ($p_a$) và bị động ($p_p$) theo lý thuyết Coulomb ($p_a = \gamma \cdot \lambda_a \cdot Z + q \cdot \lambda_a$ với $\lambda_a = \tan^2(45^\circ - \varphi/2)$); phân tích sự hình thành cung trượt tròn xoay trong bài toán trượt sâu khối đắp mố cầu.
  • Nguyên lý tính toán theo Trạng thái giới hạn: Hệ thống hóa các tổ hợp tải trọng (lực chủ: tĩnh tải, hoạt tải xe, lực ly tâm; lực phụ: lực phanh, lực gió, lực co giãn nhiệt độ; lực đặc biệt: động đất, va chạm tàu thuyền); tính đổi nội lực qua hệ số vượt tải $n$, hệ số xung kích $(1+\mu)$, hệ số điều kiện làm việc $m$, hệ số đồng nhất vật liệu $k$.
  • Cơ học thủy lực và Cân bằng áp lực: Tính toán áp lực thủy động của dòng thấm đáy hố móng ($D = i \cdot \gamma_n$); điều kiện chống trôi hạt đất nền ($\gamma_{dn} > D$); nguyên lý cân bằng áp lực cột dung dịch sét bentonite với áp lực ngang của đất và nước ngầm ngoài vách hố khoan.

2.3. Kỹ năng phát triển

  • Kỹ năng tính toán kỹ thuật: Thiết lập kích thước đáy móng nông; giải phương trình bậc 3 để xác định chiều sâu chôn cọc ván tự do và cọc ván chống đơn; tính toán sức chịu tải cọc đơn từ số liệu địa chất và biểu đồ quan hệ tải trọng - độ lún ($S-P$).
  • Kỹ năng phân tích và kiểm soát chất lượng: Đọc hiểu và phân tích kết quả thí nghiệm đo độ sụt bê tông, mẫu nén bê tông hình lập phương, kết quả siêu âm bê tông cọc phát hiện khuyết tật, đo độ lệch tâm và sai số vị trí hố khoan.
  • Kỹ năng thực hành công nghệ thi công: Định vị trục móng và tim cọc bằng thiết bị trắc đạc; lựa chọn quy trình hạ cọc, hạ ống vách; vận hành hệ thống tuần hoàn dung dịch bentonite và quy trình đổ bê tông dưới nước liên tục không gián đoạn.

3. Phương pháp giảng dạy và học tập

  • Phương pháp sư phạm tích hợp (Integrated Pedagogical Approach): Giáo trình kết hợp giữa việc giảng giải công thức giải tích cơ học với việc hướng dẫn các bước công nghệ thi công trực tiếp ngoài công trường. Lý thuyết trạng thái giới hạn được gắn liền với các điều kiện biên thực tế của mố trụ cầu đường.
  • Bài tập và tình huống kỹ thuật (Case Studies):
    • Thiết kế sơ đồ phân tích lực phức tạp: móng chịu tải trọng lệch tâm 2 phương, móng trên nền đất nghiêng, móng mố cầu vòm.
    • Bài toán tính toán chi tiết kết cấu tạm: Tính toán chiều dày ván lát theo sơ đồ dầm liên tục chịu uốn ($M_{\max}$), kiểm tra độ mảnh và ổn định vành thép chịu ép của vòng vây cọc ván tròn.
    • Phân tích các sự cố công trình điển hình: Biến dạng trượt cung tròn tại mố cầu cao $>10\text{ m}$, sạt lở vách hố khoan khi hạ cọc gần công trình lân cận, tắc ống đổ bê tông tremi và biện pháp xử lý.
  • Quy chuẩn thực hành và bài tập thực tế:
    • Tính toán pha chế dung dịch bentonite đảm bảo 9 chỉ tiêu tính năng kỹ thuật ban đầu (khối lượng riêng $1{,}05 \div 1{,}15\text{ g/cm}^3$, độ nhớt $18 \div 45\text{ s}$, độ dày áo sét $1 \div 3\text{ mm}$, pH từ $7 \div 9$).
    • Lập quy trình lấy mẫu bê tông: Mỗi cọc khoan nhồi bắt buộc lấy 3 tổ mẫu (mỗi tổ 3 mẫu) tương ứng với 3 vị trí: đầu cọc, thân cọc và mũi cọc.
  • Phương pháp kiểm tra, đánh giá: Đánh giá thông qua năng lực giải quyết bài toán thiết kế kết cấu nền móng (tính toán cốt thép móng nông, sức chịu tải cọc, kiểm toán ổn định lật/trượt) và khả năng lập biện pháp tổ chức thi công (vòng vây ngăn nước, đào đất hố móng sâu, quy trình đổ bê tông dưới nước).
  • Hướng dẫn tự học: Sinh viên sử dụng hệ thống bảng tra cứu chuẩn định lượng trong tài liệu (bảng hệ số ma sát đất đá, bảng dung sai cho phép của lỗ cọc, bảng dung sai lồng cốt thép, bảng tỷ lệ kiểm tra siêu âm/PIT) để hoàn thiện đồ án môn học.

4. Điểm nổi bật và cập nhật

  • Tính chuẩn hóa học liệu: Giáo trình khắc phục tình trạng sử dụng tài liệu tự biên soạn không đồng nhất trước năm 2017 tại các cơ sở đào tạo nghề giao thông, tạo ra khung chương trình chuẩn hóa cho hệ Cao đẳng nghề Cầu đường.
  • Tích hợp hệ thống Tiêu chuẩn Quốc gia (TCVN): Nội dung kiểm tra chất lượng và nghiệm thu kết cấu móng cọc sâu được viện dẫn trực tiếp theo các tiêu chuẩn kỹ thuật hiện hành:
    • TCVN 9393:2012: Phương pháp thí nghiệm nén tĩnh cọc cọc đơn.
    • TCVN 9396:2012: Thí nghiệm siêu âm xác định tính toàn khối của bê tông thân cọc.
    • TCVN 9397:2012: Phương pháp thí nghiệm động biến dạng nhỏ (PIT) kiểm tra khuyết tật cọc.
    • TCVN 5308:1991: Tiêu chuẩn an toàn lao động trong xây dựng công trình.
  • Chỉ tiêu kiểm soát công nghệ thi công hiện đại:
    • Giáo trình chi tiết hóa công nghệ giữ thành vách lỗ khoan bằng dung dịch bentonite và polymer, chỉ rõ giới hạn cặn lắng đáy hố khoan (không quá $5\text{ cm}$ với cọc chống và không quá $10\text{ cm}$ với cọc ma sát kết hợp chống).
    • Quy định cụ thể các tỷ lệ kiểm tra không phá hoại: Siêu âm tán xạ Gamma tối thiểu $10 \div 25%$ số cọc; phương pháp động biến dạng nhỏ PIT tối thiểu $50%$ số cọc; khoan lấy lõi tiếp xúc mũi cọc $1 \div 3%$ số cọc.
  • Ứng dụng công nghệ thi công dưới nước: Cập nhật các giải pháp cơ giới hóa thi công móng trụ cầu vùng nước sâu như vòng vây cọc ván thép chữ U/lòng máng/hình tròn chịu áp lực nước lớn ($>10\text{ m}$), thiết bị hút bùn khí ép hoạt động ở mức nước sâu tối thiểu $3\text{ m}$.

5. Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên:
    • Sinh viên hệ Cao đẳng nghề ngành Xây dựng Cầu đường.
    • Sinh viên các ngành Công trình Giao thông, Xây dựng Dân dụng và Công nghiệp, Công trình Thủy cần tài liệu học tập về tính toán kết cấu phần dưới và công nghệ thi công móng.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các học phần:
    • Cơ học đất (các định luật thấm, ứng suất tiếp xúc, sức chịu tải và biến dạng của đất).
    • Sức bền vật liệu và Cơ học kết cấu (tính toán nội lực dầm, uốn dọc thanh nén, biểu đồ mô men).
    • Vật liệu xây dựng (thành phần bê tông, phụ gia, cốt thép).
    • Trắc địa công trình (phương pháp đo góc, đo cao, định vị tim trục).
  • Giảng viên và Cán bộ giảng dạy: Sử dụng làm tài liệu giảng dạy chuẩn, làm căn cứ biên soạn đề cương chi tiết, bài giảng điện tử, ngân hàng câu hỏi thi kết thúc học phần và xây dựng đề tài đồ án môn học Nền và móng.
  • Kỹ sư và Cán bộ kỹ thuật hiện trường: Dùng làm tài liệu tra cứu các thông số sai số cho phép, định mức kiểm tra mẫu, chỉ tiêu dung dịch bentonite và quy trình nghiệm thu hạng mục móng mố trụ cầu tại hiện trường.

6. Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu được biên soạn phục vụ trực tiếp cho sinh viên trình độ Cao đẳng nghề Xây dựng Cầu đường, đồng thời là tài liệu tham khảo kỹ thuật cho giảng viên chuyên ngành Công trình và kỹ thuật viên thi công nền móng tại công trường giao thông.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học môn này?

Người học cần nắm vững kiến thức các môn cơ sở ngành gồm Cơ học đất (tính chất cơ lý của đất, áp lực đất lên tường chắn), Sức bền vật liệu (tính toán chịu uốn, chịu nén, cắt của vật liệu), Vật liệu xây dựng và Trắc địa công trình.

3. Giáo trình này có điểm gì khác biệt so với các giáo trình Nền móng công trình dân dụng?

Giáo trình tập trung chuyên sâu vào kết cấu móng mố trụ cầu với các đặc thù: Tính toán độ sâu chôn móng chống xói lở theo thủy văn dòng chảy, tính toán móng chịu tác động của tổ hợp lực ngang và mô men lớn, các giải pháp thi công vùng ngập nước (vòng vây cọc ván kép, vòng vây thép tròn, đổ bê tông dưới nước bằng ống tremi và vữa dâng).

4. Phương pháp tự học giáo trình này đạt hiệu quả cao nhất là gì?

Người học nên học song song giữa phần lý thuyết tính toán trạng thái giới hạn (TTGH 1, 2, 3) với việc làm các bài tập kiểm toán cụ thể, kết hợp đối chiếu các quy định kỹ thuật với hệ thống bảng số liệu dung sai, chỉ tiêu bentonite và sơ đồ cấu tạo cơ giới hóa trong tài liệu.

5. Có những tài liệu và tiêu chuẩn kỹ thuật nào được tích hợp kèm theo giáo trình?

Giáo trình tích hợp hệ thống 5 bảng thông số kỹ thuật (chỉ tiêu dung dịch bentonite, thông số kiểm tra lỗ cọc, sai số cho phép của hố khoan, sai số chế tạo lồng thép, tỷ lệ kiểm tra chất lượng bê tông) cùng các quy trình thí nghiệm theo tiêu chuẩn TCVN 9393:2012, TCVN 9396:2012, TCVN 9397:2012 và TCVN 5308:1991.

7. Kết luận

  • Giáo trình Môn học: Nền và móng của Trường Cao đẳng Giao thông Vận tải Trung ương I cung cấp hệ thống kiến thức toàn diện từ lý thuyết cơ học nền móng đến quy trình công nghệ thi công kết cấu phần dưới công trình cầu đường.
  • Lộ trình học tập đề xuất: Bắt đầu từ việc tiếp cận khái niệm và cơ học phân loại $\rightarrow$ Thực hành tính toán kiểm toán móng nông, móng cọc $\rightarrow$ Làm chủ công nghệ thi công cọc khoan nhồi, giếng chìm $\rightarrow$ Áp dụng quy chuẩn thí nghiệm và kiểm tra nghiệm thu công trình.
  • Tài liệu tham khảo bổ trợ: Người học cần kết hợp tra cứu các Tiêu chuẩn Quốc gia TCVN 9393:2012, TCVN 9396:2012, TCVN 9397:2012, TCVN 5308:1991 và Quy trình thiết kế cầu cống theo trạng thái giới hạn (1979) của Bộ Giao thông Vận tải để củng cố kỹ năng thực hành nghề nghiệp.
