Giáo Trình Máy Trục Vận Chuyển Phần 1: Tài Liệu Học Tập Cơ Bản

Giáo trình máy trục vận chuyển phần 1 cung cấp kiến thức cơ bản về cấu tạo, nguyên lý hoạt động và ứng dụng của máy trục trong ngành vận tải.

• Tác giả: Nguyễn Văn Hợp
• Trường học: Nhà Xuất Bản Giao Thông Vận Tải
• Chuyên ngành: Máy Trục Vận Chuyển
• Đề tài: Giáo Trình Máy Trục Vận Chuyển - Phần 1
• Loại tài liệu: Giáo Trình
• Năm xuất bản: 2000
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI NÓI ĐẦU
• 1. Chương 1: NHỮNG VẤN ĐỀ CHUNG
• 1.1. SƠ LƯỢC LỊCH SỬ PHÁT TRIỂN MÁY TRỤC
• 1.2. ĐỊNH NGHĨA VÀ PHÂN LOẠI MÁY TRỤC
• 1.3. NHỮNG THÔNG SỐ CƠ BẢN CỦA MÁY TRỤC
• 1.4. CÁC CƠ CẤU (BỘ MÁY) TIÊU BIỂU CỦA MÁY TRỤC
• 1.5. CHẾ ĐỘ LÀM VIỆC CỦA MÁY TRỤC

Tóm tắt

I. Tổng quan về giáo trình máy trục vận chuyển phần 1

Giáo trình máy trục vận chuyển giữ vai trò chủ chốt trong chương trình đào tạo kỹ sư cơ khí và xây dựng. Thiết bị nâng chuyển đóng vai trò then chốt trong quá trình giải phóng sức lao động con người. Việc cơ giới hóa xếp dỡ giúp nâng cao năng suất tại các nhà máy, bến cảng và công trường. Lịch sử phát triển thiết bị nâng bắt nguồn từ thời cổ đại. Những đòn bẩy thô sơ và tời quay tay đã xuất hiện từ hàng nghìn năm trước tại Trung Hoa và Ai Cập. Ngày nay, các hệ thống cần trục hiện đại đã kế thừa và hoàn thiện các nguyên lý cơ bản đó. Học phần thứ nhất tập trung phân tích toàn diện các cơ cấu công tác của máy trục. Nội dung bao quát từ các chi tiết mang tải đến các cụm truyền động phức tạp. Giáo trình trang bị phương pháp luận vững chắc cho công tác nghiên cứu và chế tạo máy. Kỹ sư tiếp cận các tiêu chuẩn thiết kế hiện đại nhằm tối ưu hóa độ an toàn vận hành. Nguồn tài liệu này hỗ trợ đắc lực cho công tác giải quyết các bài toán kỹ thuật nâng chuyển thực tế.

1.1. Mục tiêu và phạm vi đào tạo kỹ thuật máy trục

Giáo trình hướng tới mục tiêu cung cấp kiến thức nền tảng về cơ giới hóa xếp dỡ. Người học nắm vững cấu tạo và nguyên lý của các thiết bị nâng công nghiệp. Phạm vi kiến thức tập trung vào thiết bị thông dụng như cầu trục, cổng trục và cần trục tháp. Phần kết cấu thép khung bệ được tách biệt để bảo đảm tính chuyên sâu cho các cụm máy. Các kỹ sư tương lai được trang bị năng lực thiết kế bộ phận độc lập. Tài liệu rèn luyện kỹ năng phân tích cơ cấu nâng hạ và di chuyển tải trọng nặng. Sự kết hợp giữa lý thuyết và thực tiễn giúp nâng cao năng lực ứng dụng công nghệ.

1.2. Tiến trình phát triển thiết bị nâng chuyển lịch sử

Lịch sử thiết bị nâng phản ánh sự tiến bộ kỹ thuật vượt bậc của nhân loại. Thời cổ đại Trung Hoa chứng kiến sự ra đời của cần vọt và tời quay lấy nước. Tại Ai Cập, người xưa chế tạo các hệ thống con lăn và đòn bẩy khổng lồ. Nhờ đó, quần thể kim tự tháp kỳ vĩ đã được xây dựng thành công. Cách mạng công nghiệp thế kỷ mười chín mở ra kỷ nguyên cơ khí hiện đại. Động cơ hơi nước và điện năng nhanh chóng thay thế sức kéo thủ công. Cần trục ngày nay sở hữu sức nâng hàng nghìn tấn với độ chính xác cao. Sự chuyển dịch từ cơ cấu đơn giản sang hệ thống tự động hóa khẳng định vị thế máy trục trong kinh tế toàn cầu.

II. Phân tích ứng suất kết cấu trong giáo trình máy trục vận chuyển

Phân tích ứng suất bộ phận mang tải là thách thức hàng đầu trong thiết kế máy trục. Móc treo hàng chịu tải trọng phức tạp trong suốt chu kỳ làm việc. Chi tiết này hoạt động như một thanh cong có độ cong lớn. Ứng suất phân bố trên mặt cắt ngang không theo quy luật tuyến tính thông thường. Lớp vật liệu phía trong thân móc luôn chịu ứng suất kéo rất cao kết hợp uốn lớn. Nếu sử dụng mặt cắt hình chữ nhật hoặc tròn, vật liệu sẽ bị lãng phí do ứng suất phân bố chênh lệch. Điểm mép ngoài chịu lực nhỏ hơn nhiều so với thớ mép trong. Ngoài ra, việc treo tải qua nhiều nhánh cáp nghiêng tạo thêm lực ép và lực cắt nguy hiểm. Tải trọng động sinh ra từ quá trình phanh hãm và nâng đột ngột dễ gây hiện tượng mỏi kim loại. Sự tập trung ứng suất tại các góc lượn có thể dẫn đến nứt gãy tức thì. Do đó, việc xác định chính xác ứng suất nguy hiểm là bài toán bắt buộc nhằm ngăn chặn sự cố sập đổ thiết bị nâng.

2.1. Phân bố ứng suất phức tạp trên thanh cong móc cẩu

Móc cẩu là chi tiết thanh cong chịu uốn và kéo đồng thời. Bán kính cong nhỏ làm dịch chuyển đường trung hòa về phía tâm uốn. Ứng suất tại các thớ bên trong luôn lớn hơn nhiều so với thớ bên ngoài. Để giải quyết hiện tượng này, móc cẩu đúc hoặc rèn thường có tiết diện hình thang không đối xứng. Cạnh đáy lớn hướng vào trong lòng móc giúp tăng cường diện tích chịu lực. Giải pháp này cân bằng ứng suất giữa các mép nguy hiểm. Khi tính toán theo phương pháp gần đúng, kỹ sư phải giảm ứng suất cho phép đi khoảng 40%. Điều này bù trừ cho ảnh hưởng bất lợi của độ cong thân móc. Mức độ an toàn của móc quyết định trực tiếp sinh mạng công nhân.

2.2. Vấn đề quá nhiệt và sụt áp trong động cơ truyền động

Động cơ điện máy trục vận hành trong chế độ ngắn hạn lặp lại liên tục. Quá trình khởi động, hãm và đảo chiều thường xuyên sinh ra lượng nhiệt tích lũy khổng lồ. Nếu hệ thống thông gió kém, cuộn dây cách điện sẽ nhanh chóng thoái hóa. Sự cố này gây ngắn mạch và làm cháy động cơ. Bên cạnh đó, quán tính tải trọng lớn đòi hỏi mômen mở máy cực đại. Khi mạng lưới điện công nghiệp sụt áp, động cơ không đủ khả năng nhấc tải khỏi mặt đất. Hiện tượng kẹt tải gây sụt áp dây chuyền cho toàn bộ trạm biến áp nhà xưởng. Việc chọn công suất động cơ quá lớn lại gây lãng phí đầu tư và giảm hệ số công suất. Cân bằng nhiệt và mômen là bài toán then chốt.

III. Phương pháp thiết kế kỹ thuật máy trục vận chuyển tối ưu

Quy trình thiết kế máy trục đòi hỏi sự phối hợp chặt chẽ giữa tính toán động lực học và kiểm nghiệm độ bền. Kỹ sư phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật hiện hành. Bước đầu tiên là xác định chế độ làm việc và tải trọng danh định của máy. Từ thông số này, hệ thống truyền động được tính toán lựa chọn tỉ số truyền tối ưu. Các loại động cơ điện chuyên dụng được kiểm tra kỹ lưỡng theo điều kiện phát nóng và mômen khởi động. Đối với chi tiết chịu lực như móc treo và trục tang cáp, phương pháp giải tích thanh cong được áp dụng triệt để. Kỹ sư xác định chính xác ứng suất tại các mặt cắt nguy hiểm. Hệ số an toàn được thiết lập dựa trên tính chất làm việc khắc nghiệt của từng ngành công nghiệp. Việc ứng dụng công nghệ điều tốc vô cấp hiện đại giúp hạn chế tối đa xung lực khi mở máy. Giải pháp tính toán chính xác vừa giảm khối lượng vật liệu chế tạo, vừa nâng cao tuổi thọ thiết bị. Nhờ đó, máy trục luôn vận hành bền bỉ và đảm bảo an toàn tuyệt đối.

3.1. Kỹ thuật lựa chọn động cơ và hệ thống máy phát F Đ

Tính toán chọn động cơ điện máy trục phải đáp ứng hai tiêu chí cốt lõi: phát nóng cho phép và mômen khởi động. Động cơ điện một chiều kích thích song song hoặc nối tiếp thường được ưu tiên cho cơ cấu quay và di chuyển. Đặc biệt, hệ thống máy phát - động cơ (F-Đ) tạo ra khả năng điều chỉnh vận tốc rất mịn. Tỉ lệ điều chỉnh vận tốc có thể mở rộng từ một đến mười, thậm chí đạt mức một đến một trăm hai mươi với bộ kích thích đặc biệt. Dù chi phí lắp đặt cao, hệ thống F-Đ vẫn là lựa chọn hàng đầu cho thang máy tốc độ cao và cơ cấu trục quan trọng. Giải pháp này giúp kiểm soát chính xác vị trí dừng hạ hàng.

3.2. Phương pháp tính toán sức bền móc cẩu theo độ cong

Kiểm nghiệm sức bền móc cẩu yêu cầu xác định chính xác ứng suất tại các tiết diện nguy hiểm. Công thức giải tích chuyên dụng tích hợp cả ứng suất kéo do tải trọng và ứng suất uốn từ mômen gây ra. Các đại lượng hình học như bán kính cong, diện tích mặt cắt và khoảng cách đến trục trung tâm được tính toán tỉ mỉ. Đồ thị chuẩn cung cấp các hệ số hiệu chỉnh hình dáng cho tiết diện hình thang bao cong. Đối với mặt cắt đứng chịu lực cắt khi treo móc trên quang dây, góc nghiêng của cáp phải được khống chế nghiêm ngặt. Việc tính toán chính xác giúp tối ưu hóa trọng lượng móc mà vẫn đảm bảo độ bền lâu dài.

IV. Ứng dụng thực tiễn của giáo trình máy trục vận chuyển hiện đại

Giáo trình máy trục vận chuyển mang giá trị thực tiễn to lớn trong phát triển hạ tầng và sản xuất hiện đại. Lý thuyết tính toán từ giáo trình là nền tảng vững chắc để vận hành các thiết bị nâng hạ an toàn. Ngành xây dựng cầu đường, thi công dân dụng và các cụm cảng biển phụ thuộc mật thiết vào độ tin cậy của máy trục. Việc nắm vững phương pháp kiểm tra tải trọng giúp ngăn chặn triệt để sự cố lật cần và đứt cáp. Các kỹ sư ứng dụng quy trình thiết kế để cải tạo, nâng cấp công suất thiết bị cũ. Hệ thống điều khiển tích hợp biến tần ngày nay giải quyết triệt để vấn đề hao tổn năng lượng. Đội ngũ kỹ thuật bảo trì có thể xây dựng kế hoạch kiểm định định kỳ một cách khoa học. Hiệu quả kinh tế của doanh nghiệp được nâng cao nhờ giảm thiểu thời gian dừng máy do hỏng hóc. Tri thức từ giáo trình tiếp tục đồng hành cùng công cuộc hiện đại hóa sản xuất công nghiệp nặng tại Việt Nam.

4.1. Cơ giới hóa xếp dỡ tại các trung tâm logistics bến cảng

Cảng biển và trung tâm logistics là những môi trường làm việc điển hình của thiết bị nâng chuyển. Cần trục bốc dỡ container, cẩu giàn và xe chuyển tải hoạt động với tần suất cao suốt ngày đêm. Nắm chắc nguyên lý máy trục giúp thiết lập quy trình bốc xếp hàng hải an toàn và khoa học. Kỹ sư khai thác tối đa sức nâng danh định của thiết bị mà không gây hư hại kết cấu. Hệ thống tự động hóa điều khiển chu kỳ bốc dỡ nâng cao năng suất luân chuyển hàng hóa. Điều này rút ngắn thời gian giải phóng tàu bè tại cầu cảng. Năng lực logistics của cả hệ thống nhờ đó được tối ưu hóa rõ rệt.

4.2. Tiêu chuẩn an toàn và bảo dưỡng kỹ thuật máy trục định kỳ

Vận hành máy trục luôn đi liền với các yêu cầu kiểm định kỹ thuật an toàn nghiêm ngặt. Cáp thép, phanh hãm và móc treo phải được kiểm tra định kỳ bằng phương pháp thử tải tĩnh và tải động. Mọi dấu hiệu mòn rãnh puly hoặc rạn nứt móc cẩu cần được phát hiện sớm để xử lý thay thế. Quy chuẩn an toàn lao động yêu cầu thợ vận hành tuân thủ chặt chẽ biểu đồ tải trọng cho phép. Bảo dưỡng định kỳ giúp kéo dài tuổi thọ cụm máy và tránh thảm họa tai nạn lao động. Doanh nghiệp áp dụng quy trình kiểm tra theo sách hướng dẫn sẽ giảm thiểu rủi ro pháp lý và tổn thất tài sản.

Nội dung chính

Giáo Trình Máy Trục - Vận Chuyển: Cấu Trúc, Cơ Sở Lý Thuyết Và Phương Pháp Tính Toán Thiết Kế

Tổng quan về giáo trình (250-300 từ)

Giáo trình Máy trục - Vận chuyển do Nhà xuất bản Giao thông Vận tải Hà Nội xuất bản năm 2000, do PGS. Nguyễn Văn Hợp làm chủ biên cùng các đồng tác giả là Lê Thiện Thành và Phạm Thị Nghĩa biên soạn. Trong chương trình đào tạo kỹ sư kỹ thuật, đặc biệt là chuyên ngành Máy xây dựng - Xếp dỡ và các ngành cơ khí chuyên dụng liên quan, học phần này giữ vị trí môn học kỹ thuật chuyên ngành cốt lõi, trang bị cơ sở tính toán và thiết kế các thiết bị cơ giới hóa công tác bốc dỡ, di chuyển vật nặng.

Mục tiêu học tập của giáo trình tập trung vào việc cung cấp cho người học hệ thống kiến thức toàn diện về cấu tạo, nguyên lý hoạt động, phạm vi ứng dụng công tác và phương pháp luận tính toán, thiết kế động học, động lực học của các cụm máy, chi tiết máy chuyên dụng cùng những chủng loại máy trục - vận chuyển thông dụng.

Về mặt cấu trúc, nội dung giáo trình được phân định rành mạch giữa các tác giả: PGS. Nguyễn Văn Hợp biên soạn các chương I, II, III, IV, V, IX, XI; Lê Thiện Thành và PGS. Nguyễn Văn Hợp đồng biên soạn các chương VI, VII, VIII; Phạm Thị Nghĩa chịu trách nhiệm biên soạn các chương X và XI. Cách tiếp cận của tài liệu đi tuần tự từ phân loại tổng quan, khảo sát thiết bị động lực, tính toán cụ thể các chi tiết tải trọng cho đến việc thiết kế từng cơ cấu chức năng độc lập.

Điểm đặc thù về phạm vi nội dung là giáo trình tập trung chuyên sâu vào các cụm máy động lực, cơ cấu truyền động và thiết bị công tác; riêng phần kết cấu thép của máy trục (như kết cấu cần, tháp, khung giá, bệ máy) được lược bỏ vì đã được giảng dạy và biên soạn thành một giáo trình chuyên biệt độc lập trong chương trình đào tạo.

---

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Cấu trúc giáo trình phản ánh tiến trình thiết kế cơ khí từ tổng quan đến chi tiết thông qua các chương trọng tâm:

• Chương I: Những vấn đề chung: Hệ thống hóa lịch sử phát triển thiết bị nâng từ thời cổ đại (đòn bẩy, con lăn kim tự tháp Ai Cập; cần vọt, tời thô sơ Trung Hoa thế kỷ 20 TCN; tời cảng biển thế kỷ 3 TCN; di tích Thành Nhà Hồ, thành Huế; thiết bị nâng chuông Ivan Veliki năm 1674 tại Nga) đến giai đoạn động cơ nhiệt và điện (cần trục hơi nước 1897, cầu trục thủy lực 1846). Định nghĩa máy trục là thiết bị làm việc theo chu kỳ ngắt quãng, xen kẽ. Phân loại chi tiết: kích (ren vít, thanh răng, thủy lực), bàn tời, pa lăng (tay, điện), cần trục (cần trục tháp, chân đế, cánh buồm, cần trục nổi, cần trục lưu động bánh hơi/bánh xích), máy trục kiểu cầu (cầu trục, cổng trục), cần trục cáp và thang máy. Định lượng các thông số cơ bản ($Q, H, R, L, v, G, N$), xác định năng suất ($N_h = n \cdot k_t \cdot k_q$) và ba trường hợp tải trọng tính toán (I, II, III).
• Chương II: Thiết bị động lực: Khảo sát đặc tính kỹ thuật các nguồn dẫn động: dẫn động tay (tay quay bán kính $R=350 \div 400$ mm, bánh kéo xích đường kính $D=200 \div 1000$ mm); dẫn động điện với động cơ không đồng bộ lồng sóc (MTK, MTKB), động cơ rôto dây cuốn (MT, MTB) và động cơ điện một chiều (MO, AM, KMAH; hệ thống máy phát - động cơ P-Đ điều chỉnh vận tốc $1:10$ đến $1:120$); dẫn động động cơ đốt trong (động cơ diesel tiêu hao $180 \div 240$ g/kWh so với xăng $300 \div 400$ g/kWh); cùng hệ thống dẫn động thủy lực thể tích (áp suất dầu đạt tới 320 at) và khí nén ($3 \div 8$ at).
• Chương III: Các bộ phận và chi tiết máy trục: Trình bày cấu tạo, cơ sở lý thuyết tính toán dây cáp thép (thép các bon kéo nguội có giới hạn bền $140 \div 250$ kG/mm²; các dạng bện đơn, bện kép, bện ba; bện xuôi, bện chéo; tiếp xúc điểm TK, tiếp xúc đường LK-O, LK-P, LK-PO, LK-Z, và tiếp xúc điểm-đường TLK); xích hàn (thép CT2, CT3, thép 15, 20) và xích bản lề (thép 40, 45); thiết bị kẹp đầu cáp (bu lông cóc kẹp cáp, ống nêm, ống côn đổ ba bít); kìm cặp tải trọng ma sát; cặp lệch tâm nâng thép tấm; mâm từ nam châm điện; giác hút chân không cao su (đường kính tới 400 mm); móc đơn và móc kép (thép 20 rèn/dập, móc ghép thép tấm CT3/thép 20).
• Các chương tiếp theo (Chương IV đến XI): Triển khai tính toán thiết kế chi tiết các cơ cấu cơ bản gồm bộ máy nâng hạ hàng, bộ máy di chuyển máy trục và xe con, bộ máy thay đổi tầm với của cần, bộ máy quay toa, hệ thống phanh hãm và an toàn thiết bị.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập các nguyên lý nền tảng của ngành cơ khí nâng chuyển:

• Cơ sở tải trọng động học và quán tính: Mô hình hóa lực chuyển động không ổn định cho chuyển động tịnh tiến ($P_{qt} = m \cdot a$) và chuyển động quay ($M_{qt} = J \cdot \varepsilon$), với công thức tính mômen quán tính khối lượng $J$ cho các chi tiết quay điển hình (trục với $k=8$, ống mỏng $k=4$, tang tời quấn cáp $k=5{,}75$, ròng rọc $k=7{,}25$, bánh răng và tang phanh $k=6{,}5$, khớp nối $k=9$).
• Cơ sở khí động học và ổn định: Xác định tải trọng gió theo biểu thức tổng quát $P_g = k_k \cdot q \cdot F_v$ dựa trên áp lực gió tiêu chuẩn $q$ theo chiều cao phân tầng (từ dưới 20 m đến trên 100 m) và phân định trạng thái làm việc hay không làm việc (gió bão).
• Hệ thống ba trạng thái tải trọng tính toán: Trường hợp I (tính toán bền mỏi, mòn, phát nhiệt theo tải trọng tương đương và đồ thị gia tải); Trường hợp II (tính bền tĩnh dưới tải trọng lớn nhất khi làm việc có gia tốc mở máy/phanh đột ngột); Trường hợp III (kiểm tra độ ổn định và sức bền bộ phận giữ máy khi không làm việc ngoài trời).

Kỹ năng phát triển

Học phần rèn luyện cho người học các kỹ năng chuyên môn cụ thể:

• Kỹ năng tính toán cơ khí chuyên biệt: Lập quy trình chọn cáp theo lực kéo đứt ($S_d / S_{max} \ge k$); tính toán kiểm nghiệm tiết diện thân móc cẩu theo lý thuyết thanh cong chịu uốn và kéo phức tạp; tính toán lực ép bu lông kẹp cáp ($P = k_a \cdot T / (2\mu)$); kiểm định góc nghiêng an toàn cam kẹp lệch tâm ($\tan \alpha \le \mu_1 + \mu_2 (1 + \delta/r)$).
• Kỹ năng lựa chọn thiết bị điện - cơ: Tính đổi công suất động cơ theo phương pháp mômen trung bình bình phương ($M_{tb}$) thích ứng với cường độ làm việc thực tế ($CD%$) quy đổi về cường độ chuẩn danh định ($15%, 25%, 40%, 60%$).
• Kỹ năng tra cứu và xử lý thông số kỹ thuật định mức: Đọc hiểu và ứng dụng bảng tra số liệu thực nghiệm về hệ số an toàn $k$, hệ số kích thước tang ròng rọc $e$, áp lực gió tiêu chuẩn và giới hạn số sợi thép đứt cho phép trên một bước bện.

---

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng phương pháp sư phạm kỹ thuật thực nghiệm, gắn liền lý thuyết giải tích cơ học với các tiêu chuẩn thiết kế công nghiệp:

• Phương pháp tiếp cận lý thuyết song hành thực nghiệm: Giáo trình minh chứng rõ sự dịch chuyển từ các công thức giải tích cổ điển thuần túy sang phương pháp bán thực nghiệm. Điển hình là việc phân tích công thức tính cáp cổ điển của Giáo sư Rêlô và Giáo sư Backhơ ($\sigma = \sigma_k + \sigma_u$), chỉ rõ việc áp dụng môđun đàn hồi thực nghiệm $\varepsilon = 800.000$ kG/cm² không phản ánh hết trạng thái tiếp xúc phức tạp của sợi thép khi qua ròng rọc, từ đó dẫn dắt người học tiếp cận phương pháp tính toán thực tế chuẩn xác dựa trên lực kéo đứt và hệ số an toàn thực nghiệm $k$.
• Hệ thống sơ đồ động và hình vẽ phân tích: Cung cấp sơ đồ kết cấu chi tiết giúp người học hình dung trực quan cơ cấu vận hành: sơ đồ bộ máy nâng hạ hàng bằng điện (hình 1.3), sơ đồ di chuyển bằng cáp kéo xe con (hình 1.4b), cơ cấu thay đổi độ với bằng pa lăng nâng cần chữ A (hình 1.5), và cụm truyền động quay toa bằng bánh răng hành tinh ăn khớp vành răng cố định (hình 1.6).
• Phương pháp đánh giá và tự học:
  • Tự học và nghiên cứu: Sinh viên tự rèn luyện kỹ năng qua việc lập bảng so sánh ưu nhược điểm cơ học giữa cáp thép, xích hàn và xích bản lề; phân tích biểu đồ đặc tính cơ học của các loại động cơ điện (động cơ lồng sóc, dây cuốn, động cơ kích thích nối tiếp/song song/hỗn hợp); tra cứu chế độ làm việc (nhẹ, trung bình, nặng, rất nặng) gắn với hệ số tải trọng động $k_d$ ($1{,}0$ đến $1{,}5$).
  • Đánh giá học phần: Thước đo năng lực học tập được thể hiện qua các bài tập kiểm tra tính toán chọn động cơ, tính bền chi tiết máy trục và đồ án môn học thiết kế nguyên lý một cơ cấu máy trục cụ thể.

---

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình Máy trục - Vận chuyển (ấn bản năm 2000) chứa đựng nhiều nội dung được chỉnh lý, bổ sung và hệ thống hóa:

• Hệ thống hóa phân loại chi tiết kỹ thuật theo tiêu chuẩn hiện đại: Giáo trình cập nhật cấu trúc các chủng loại cáp thép tiếp xúc đường (LK) và tiếp xúc điểm - đường (TLK) theo tiêu chuẩn kỹ thuật Nga (GOST), chỉ rõ ưu thế chống mài mòn và giảm ứng suất tiếp xúc của các kiểu LK-O, LK-P, LK-PO, LK-Z so với cáp tiếp xúc điểm (TK) truyền thống.
• Tích hợp các công nghệ nâng chuyển tiên tiến: Bên cạnh các thiết bị cơ khí truyền thống, tài liệu cập nhật chi tiết nguyên lý tính toán các cơ cấu mang hàng tự động hóa cao như mâm hút nam châm điện (tính lực hút dựa trên sức từ động ampe-vòng $I \cdot \omega$ và từ trở mạch từ $R_{kk} + R_{kl}$) và mâm giác hút chân không đàn hồi dùng bơm hút khí tạo áp suất âm phục vụ nâng chuyển vật liệu tấm phẳng (gỗ, kính, bê tông).
• Phản ánh thực tế ứng dụng trong sản xuất và xây dựng: Giáo trình đưa ra bảng số liệu áp lực gió thực tế phân cấp chi tiết theo độ cao công trình (đến trên 100 m) dùng cho tính toán ổn định chống lật cần trục chân đế, cần trục tháp tại cảng biển và công trường xây dựng; bảng áp lực khí động học cho các dạng kết cấu giàn, kết cấu kín và buồng lái.
• Cân đối giữa điều kiện công nghệ nội địa và xu hướng thế giới: Giáo trình khảo sát chi tiết từ thiết bị dẫn động bằng sức người (phù hợp với các công việc phụ trợ, quy mô nhỏ trong nước) đến hệ thống truyền động thủy lực áp suất cao (đạt 320 at) và hệ thống máy phát - động cơ (P-Đ) dùng trong các thang máy tốc độ cao hoặc cơ cấu đòi hỏi dải điều tốc rộng.

---

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục đại học và khối kỹ thuật công nghiệp:

• Sinh viên bậc đại học: Giáo trình là tài liệu học tập bắt buộc cho sinh viên từ năm thứ ba và năm thứ tư thuộc các chuyên ngành Kỹ thuật Cơ khí, Máy xây dựng - Xếp dỡ, Cơ giới hóa Xếp dỡ Cảng, Cơ khí Giao thông, Máy công trình và Công trình thủy.
• Học viên cao học: Dùng làm tài liệu nghiên cứu chuyên sâu về động lực học máy trục, phân tích mỏi chi tiết máy nâng và tối ưu hóa hệ thống dẫn động nâng chuyển.
• Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các môn học cơ sở kỹ thuật cốt lõi bao gồm: Cơ học lý thuyết (động học và động lực học vật rắn), Sức bền vật liệu (trạng thái ứng suất phẳng, lý thuyết thanh cong, bền mỏi), Nguyên lý máy - Chi tiết máy (bộ truyền bánh răng, trục, then, ổ lăn) và Kỹ thuật điện đại cương.
• Giảng viên và kỹ sư thực hành: Giảng viên sử dụng giáo trình để xây dựng đề cương bài giảng, bài tập lớn và hướng dẫn Đồ án môn học Máy trục - Vận chuyển, Đồ án tốt nghiệp kỹ sư cơ khí. Kỹ sư thiết kế, cán bộ kỹ thuật tại các viện nghiên cứu, nhà máy cơ khí, xí nghiệp cảng và công trường xây dựng sử dụng tài liệu làm cơ sở tra cứu tính toán, cải tiến và nghiệm thu thiết bị nâng chuyển thông dụng.

---

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình phục vụ trực tiếp cho sinh viên đại học, học viên cao học chuyên ngành Máy xây dựng - Xếp dỡ, Cơ khí giao thông, Cơ khí xây dựng, đồng thời là tài liệu tham khảo tính toán cho các kỹ sư, cán bộ kỹ thuật thiết kế máy trục công nghiệp.

2. Cần kiến thức nền nào để học?

Người học bắt buộc phải nắm vững kiến thức từ các môn học: Cơ học lý thuyết, Sức bền vật liệu, Chi tiết máy và Kỹ thuật điện để có thể tiếp thu các mô hình tính toán động lực học, ứng suất thanh cong và chọn công suất động cơ.

3. Điểm khác biệt với giáo trình khác?

Giáo trình đi sâu vào nguyên lý tính toán chi tiết cơ khí và thiết bị động lực chuyên dụng của máy trục, lược bỏ phần kết cấu thép (cần, tháp, khung giá) để tránh trùng lặp với giáo trình Kết cấu thép chuyên biệt. Tài liệu đồng thời cung cấp các công thức tính toán thực tế cho cả thiết bị mang hàng hiện đại (nam châm điện, giác hút chân không).

4. Làm sao để tự học hiệu quả?

Người học cần bám sát trình tự thiết kế: nắm rõ các trường hợp tải trọng ở Chương I, đặc tính động cơ ở Chương II, sau đó thực hành giải các bài toán kiểm nghiệm bền chi tiết ở Chương III (cáp, xích, móc cẩu, bu lông kẹp) kết hợp đối chiếu các bảng tra số liệu thực nghiệm ($k, e, CD%$).

5. Có tài liệu bổ trợ nào kèm theo?

Để hoàn thiện năng lực thiết kế toàn diện một máy trục hoàn chỉnh, người học cần kết hợp giáo trình này với tài liệu chuyên khảo về Kết cấu thép máy trục, sổ tay thiết kế chi tiết máy và hệ thống tiêu chuẩn kỹ thuật nhà nước (TCVN, GOST) liên quan đến thiết bị nâng.

---

Kết luận (150 từ)

Giáo trình Máy trục - Vận chuyển (PGS. Nguyễn Văn Hợp chủ biên, 2000) cung cấp khung tảng lý thuyết và phương pháp luận kỹ thuật phục vụ tính toán, thiết kế các phân hệ cơ cấu nâng chuyển trong công nghiệp và xây dựng. Nội dung tài liệu phản ánh chính xác cấu trúc cơ học của thiết bị, từ các thông số tải trọng động, chế độ làm việc đến việc kiểm định độ bền chi tiết chịu tải trọng phức tạp.

Lộ trình học tập khuyến nghị cho người học là nghiên cứu tuần tự từ các nguyên lý phân loại, thông số định mức tại Chương I; phân tích nguồn động lực và đặc tính điều tốc tại Chương II; hoàn thành việc tính toán kiểm nghiệm các chi tiết công tác chịu lực tại Chương III trước khi tích hợp vào thiết kế các bộ máy nâng, di chuyển, quay toa hoàn chỉnh. Để phục vụ công tác thiết kế tổng thể, giáo trình cần được tham chiếu bổ trợ cùng tài liệu chuyên biệt về Kết cấu thép máy trục và các sổ tay tiêu chuẩn chế tạo cơ khí hiện hành.

Trích đoạn nội dung tài liệu

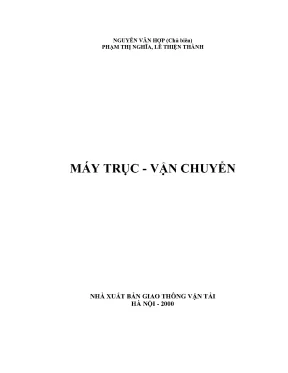

PHẠM THỊ NGHĨA, LÊ THIỆN THÀNH MAY TRUC - VAN CHUYEN NHA XUAT BAN GIAO THONG VAN TAI HA NOI - 2000 LỜI NÓI ĐẦU Nhiệm uụ chính của môn học "Máy trục - uận chuyển”, trong đó phân chủ yếu là "Máy trục”, là nghiên cứu tìm hiểu các phương tiện cơ giới hoá xến dỡ, nâng chuyển uật nặng trong cde link vue Công nghiệp, Xây dựng, Quốc phòng u. Cơ giới hoá tất cả các quá trình sản xuất, kể cả xến dð, nâng chuyển là một trong những điều kiện cơ bản để phát triển nên kinh tế quốc dân. Vì uậy, uiệc tùn hiểu các máy trục - uận chuyển không thể thiếu đổi uới tất cả các hỹ sư. Điều này giải thích xự cần thiết đưa môn học "Máy trục - uận chuyển" uùo chương trình đào tạo kỹ sư ở các trường đại học kỹ thuật bhúác nhau.

Giáo trình "Máy trục - oận chuyển" cung cấp một số kiến thức cơ bản uê cấu tạo, nguyên lý hoạt động, phạm ö¡ sử dụng, nguyên tắc tính toán, thiết kế cúc cựm máy, các chỉ tiết máy đặc trường uà những máy trục - nận chuyển thông dụng. Phân kết cấu thép (cần, tháp, khung giú, bệ máy .) của máy trục - xếp dỡ không đề cập đến trong giáo trình này uì đã có giáo trình riêng. Gide trink “May truc - vén chuyển" là tài liệu giảng dạy, học tận, nghiên cứu che chuyên ngành máy xây đưng - xếp dữ uà các chuyên ngành khác có liên quan; đồng thời có thể làm tài liệu tham khảo để tính toán, thiết bế các máy trục - uận chuyển thông dụng cho các cán bộ kỹ thuật uà bÿ sư. Phân công biên soạn giữa các tác giả như sưu: » PGS.

Nguyén Văn Hợp là chủ biên uà viél các chương: 1, II, TH, IV, V, 1X, XI. Lá Thiện Thành uò PGS. Nguyễn Văn Hợp tiết các chương VI, VIL và VHI. Phạm Thị Nghĩa uiết các chương X tà XI.

Trong lần biên soạn này, các tác giả đã chỉnh lý, bổ sung uà mở rộng; mặc dù đã cố gang nhiều, nhưng không thể tránh khỏi các thiểu sót. Hất mong nhận được sự phê bình nà giúp đã của bạn đọc để giáo trình được hoàn thiện hơn trong lần tái bản sau. Chúng tôi trân thành cảm ơn các bạn đồng nghiệp, các củn bộ kỹ thuật uà quản - bf trong va ngoài Trường đã nhiệt tính giúp đã chúng tôi hoàn thành cuốn giáo trinh này. Chủ biến PGS.

Nguyễn Văn Hợp PHAN I MAY TRUC Chương Ï NHỮNG VẤN ĐỀ CHUNG 1. SƠ LƯỢC LỊCH SỬ PHÁT TRIỂN MÁY TRỤC Lịch sử phát triển mảy trục gắn liển với lịch sử phát triển xã hội và gắn Hiển với quả trình phát triển khoa học kỹ thuật của loài người. Thời cổ đại Trung Hoa Ngay từ thế kỷ thứ 20 trước công nguyên. người Trung Hoa đã biết sử dụng các loại vật liệu đơn giản có sẵn trong thiên nhiên như: gỗ cành cây.

tre, đây leo. để làm ra cẩn vợt và tời thô sơ lấy nước ở giếng sâu. Đây là các dạng sơ khai của may trục. về nguyêu lý kết cấu và nguyên lý làm việc của chúng, ta thấy không khác gì mấy so với cơ cấu nâng hạ hàng và nâng hạ cần của các máy trục hiện đại ngày nay.

Thời cổ Ai Cập Vàa thế kỷ 14 trước công uguyên. công trình nổi bật thời đó không thể nào không nhắc tới đó là công trình xây dựng quần thể Kim tự tháp. Cho đến nay người ta còn giữ dude gan 70 kim tự tháp, trong đó: Eim tự thấp cao nhất có chiểu cao 146 mét và nưọu thấp hìnl: khối 8 mặt cao 86 mớt. Công trình kim tự thắp được xay đựng trêu vùng sa mạc nóng bỏng, do hàng chục vạn nỗ lệ làm cat luc trong suốt 20 năm.

Hệ thông kim tu tháp có khoảng hai triệu ba trăm ngàn phiến: đá, phiến nặng nhất tới 90 tấn. pho tượng đá liắmzec nặng tái 700 tan. Trong thoi ky đó chưa cô máy trục để nâng vật nặng. Để đưa các phiến đá nặng làng chục tấn lên cao người ta dự đoán lúc đó chỉ có thể dùng hình thức chủ yếu là áp dung nguyên tắc đòn bẩy, con lăn, mặt nghiêug và dây kéo.

Thời trung cổ Vào khoảng thế kỹ thứ ba trước công nguyên, con người đã chế tạo ra được các loại tời quay tay đặt ở các bến cảng dùng vào việc xếp dỡ hàng hoá phục vụ buôn bản giao lưu giữa các nước, nhất là vùng Địa Trung hải. Ở thời kỳ này con người cũng đã biết sử dụng máy trục thô sở đó để làm công eụ phòng thủ bờ biển của mình như: cho mốc câu móc vào đây buồn: để nâng đốc ngược thuyền chiến của đối phương hoặc dùng móc câu nâng các thìng đá hay buộc đả tảng vào móc câu rồi thả xuống đập thuyền đối phương. Ở nước Nga Vào năm 1674 người ta đã dùng thiết bị máy trục thô sơ để nâng chuông nhà thờ nặng 130 tân lên gác chuông I-van VêÌiki ở cung điện Cremilanh. Cách đây trêu 200 năm ä thành Pêtécbua cũng bằng các thiết bị máy trục thô sơ người ta đã nâng và vận chuyển tượng Pêetorô đệ nhất bằng đá hoa nặuự 1.

G Viet Nam Ö Việt Nam củng đã sử dung nhitng tliét bi thé sc can bau dựa trêu nguyên tắc đòn bẩy, con lần và mặt phẳng nghiêng để xây đựng những thành quách lâu đài, như: Thành Nhà Hả, Thành Huế v. Thành Nhà Hồ là một công trình xây đựng bằng đá. Gửa chính của thành cao 19 mét. có nhữaug tảng đả nặng 3 đến 4 ta.

Tiz 1763 dén nay Từ khi phát mình ra động eø hđi nước, động cơ đốt trong và sau đó động cơ điện đã thúc đẩy mạnh mẽ ngành máy trục phát triển; nhất là từ giữa thế kỷ thứ 19 lại đây. Chiếc vần trne không tự hành đầu tiên có nguồn động lực là mãy hơi tutốc được chế tạo vào udm 1897, và vào năm 1846 chiếc cầu trục có hệ thống truyền động thuỷ lực đầu tiên lại ra đồi Sau đó là các cẩu trục d chuyểu trên đường ray. cần lrục nổi. các loại sân trục có bộ di chuyển bảnh xích bay banh lòp với nguồn động lực là động cø đết trong hoặc động cơ diện kế tiếp nhau ra đời, Các loại cần trục này ngày càng được hoàn thiện về kết cấu, tỉnh sảo về truyều động và biệu đại.

tiên ughi vé điểu khiển: đải sức nâng rất rộng từ 0.5 tấn đến hàng ngàn rấu. ĐỊNH NGHĨA VÀ PHẦN LOẠI MÁY TRỤC - " 2 ¬ +1 .^Ÿš : ' ea aS 4 nh Z ˆ - x May trục - vận chuyển là thigt bi cll yeu dang dé co gidi hoa efng tac nang - z 2 x ˆ x T -. ` + = ` x (trục) và vận chuyển nội bộ: Người ta dùng các loại máy này để năng và vận chuyển các loại hàng kiện, hàng rời trong không gian, lắp rap nhà ủ, nhà công 6 nghiệp theo từng khối lớn. dựng lắp các loại máy més thiét bi cho các xí nghiệp công nghiệp, xếp đỡ các loại vật liệu xây dựng trong các kho bãi.

thực hiện các nguyên công phục yụ sẵn xuất troug các phan xưởng: cơ khí. sửa chữa và trong các phần xirởng khác. Máy trục là loại máy hoạt động theo chu ky. quá trình làm việc và nghỉ của các cơ cấu máy trục là ngắt quãng, sen kè, lập đi lặp lại.

Tuỷ thuộc vào kết cấu và công dụng, người ta có thé phan chia may true thanh các loại: kích, bàn tời. cau true thany nang v. Kich Kich 14 logi may trục đơn giản nhất. chiều cao nâng không lớn, Kích ren vịt và kích thanh rằng có sức nâng nha.

Kích thuỷ lực só sức nâng từ nl đến lớn. Kích được dùng chủ yếu để nâng hạ vặt tại chỗ theo phương thẳng đứng, b. Ban tời Bàn tời là loại máy trục đơn giản có cơ cấu kéo là đây cáp thép. Bàn tời thường được dùng để kéo vặt theo phương ngang hoặc nghiêng: nô cũng có thể kéo vật nặng theo phương thẳng đứng.

Pa lang Gémi cd pa lang tay và pa lăng điện: dùng để nâng ha vat nang theo phương thẳng đứng. khí treo pa lang trén xe con di chuyển, thì điện tích xếp đỡ của nó sẽ được mở rộng, Cơ cấu kéo của pa lãng tay thường là xích. Pa lắng có kết cấu nhà gọn. d, Cần trục Cần trục là loại máy trục có tay với (gọi là cần).

nó có kết cấu hoàn chỉnh và phức tạp gồm nhiều bộ máy: bộ máy nắng hạ hàng, bộ máy nâng hạ cần. bộ mày quay và bộ máy dì chuyển. Tuy theo sế bộ mảy của nó có. điện tích xếp đỡ có thể đạt được là 1 điểm, một đường thẳng.

là hình quạt. hình vành khăn hoặc là bất kỷ. Các loại cầu trục thông dụng gốm: có: - Cần trục tháp và cần trục chân để: là loại cầu trục có chiều cao kiến trúc lớn. chúng đi chuyển trên đường ray chuyên dùng.

điện tích xếp đỡ của nó là hình chứ nhật chiển đài là chiển đài của đường ray và chiển rộng bằng hai lần tầm với của cần trục. Cần trục cảnh buôm: là cần trục quay có cẩn, thường được đặt cố định. điện tích xếp dỡ của nó có thể là hình tròn hoặc hình quạt. tuỷ theo góc quay của cần trục.

~~] + ae b> + v ˆ ^ x ˆ # 2 - Cén trục nốt: là cần trục đặt trên phao. trên xà lan hoặc trên tầu biển. + Gần trục lưu động: là cầu trục quay có cần, tự hành được nhờ có bộ đi chuyển bánh hơi hoặc bánh xích. nó có tính cd động rắt cao, phạm vì hoạt động rộng.

Ngoài ra còn có loại cẩn trục đặt trên sátxi ô tô, máy kéo hoặc đặt trên toa xe đi chuyển trên đường sắt. ^ e, Máy trục kiểu cầu Gỗm có cầu trục và cổng trục. Loại này đi chuyển trên đường ray chuyên dùng, xe con mang hàng đi chuyển trên kết cấu thép kiểu cầu. Diện tích xếp đã là hh¡h chữ nhật.

g- Can trục đường dây cáp Đặc điểm là có dây cáp chịu lực. dùng làm đường lăn cho xe con mang hàng di chuyển. Dây cáp chịn lực được neo qua các cột, các cột này có thể đặt cố định hoặc có hảnh xe đi chuyển trên đường ray chuyên đùng. Diện tích xếp đã của cần trục đường đây cáp có thể là một đường.

hình quạt hoặc hình chữ nhật. Thang máy Thang máy dàng để nâng người hoặc nâng hàng theo phương thẳng đứng. Khi dime để nâng hàng người ta thường gọi là vận thắng, 1.3, NHỮNG THÔNG SỐ CƠ BẢN CỦA MÁY TRỤC 1. Những thông số đặc trưng của mây trục May trục được biển thị bằng những thông số cơ bản sau (hình 1.
