Tổng quan về giáo trình

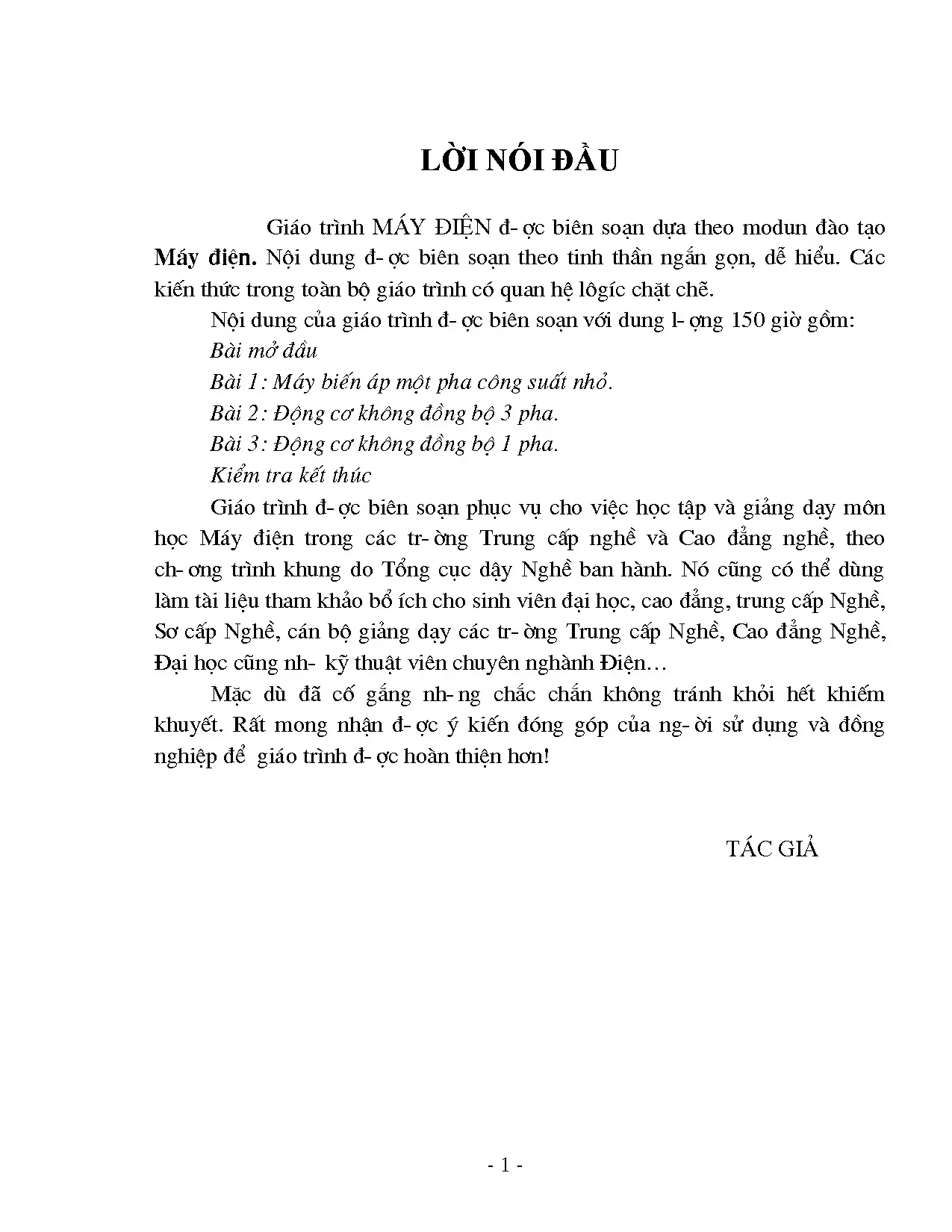

Giáo trình Máy điện được biên soạn bám sát cấu trúc của mô-đun đào tạo Máy điện theo chương trình khung do Tổng cục Dạy nghề ban hành. Tài liệu được thiết kế với tổng thời lượng 150 giờ, giữ vị trí học phần kỹ thuật cơ sở và nghiệp vụ chuyên ngành trọng tâm trong chương trình đào tạo tại các trường Trung cấp nghề và Cao đẳng nghề. Đồng thời, giáo trình đóng vai trò là tài liệu tham khảo kỹ thuật cho sinh viên bậc đại học, cao đẳng kỹ thuật điện, cán bộ giảng dạy và kỹ thuật viên chuyên ngành điện công nghiệp - dân dụng.

Mục tiêu đào tạo của giáo trình hướng tới việc trang bị cho người học các kiến thức lý thuyết cơ bản về hiện tượng cảm ứng điện từ, mạch từ và đặc tính vật liệu trong máy điện; đồng thời hình thành năng lực tính toán, thiết kế, gia công quấn dây và xử lý sự cố kỹ thuật trên các thiết bị máy biến áp công suất nhỏ, động cơ điện xoay chiều một pha và ba pha.

Nội dung giáo trình được triển khai theo hệ thống mô-đun tích hợp chặt chẽ, mở đầu bằng các khái niệm cơ sở và định luật điện từ nền tảng, sau đó phân bổ trực tiếp vào 3 bài học chuyên đề và phần kiểm tra kết thúc:

  • Bài mở đầu: Khái niệm cơ bản, phân loại, vật liệu, chế độ làm việc và phương pháp nghiên cứu máy điện.
  • Bài 1: Máy biến áp một pha công suất nhỏ.
  • Bài 2: Động cơ không đồng bộ 3 pha.
  • Bài 3: Động cơ không đồng bộ 1 pha.
  • Kiểm tra kết thúc.

Điểm đặc trưng trong cách tiếp cận của giáo trình là tính thực nghiệm và định lượng kỹ thuật. Toàn bộ các mô hình phân tích đều gắn liền với 4 bước nghiên cứu chuẩn mực: mô tả hiện tượng vật lý, lập mô hình toán học giải tích, chuyển đổi sang sơ đồ thay thế tương đương và áp dụng tính toán thông số cụ thể phục vụ chế tạo xưởng.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung toàn văn giáo trình triển khai hệ thống kiến thức qua các phần trọng tâm:

  1. Bài mở đầu - Cơ sở lý thuyết và vật liệu máy điện: Trình bày định nghĩa máy điện theo quan điểm chuyển hóa năng lượng (mô hình hai cửa với dòng công suất vào $P_1$, tổn hao $\Delta P$, công suất ra $P_2 = P_1 - \Delta P$). Phân loại máy điện thành máy điện tĩnh (máy biến áp) và máy điện quay (động cơ, máy phát xoay chiều và một chiều; máy điện đồng bộ và không đồng bộ). Phân loại 3 nhóm vật liệu chế tạo: vật liệu cấu trúc (gang, thép tấm, kim loại màu), vật liệu tác dụng dẫn từ (thép kỹ thuật điện dày 0,35–0,5 mm pha 2–5% Ni cán nóng/cán nguội) và dẫn điện (đồng, nhôm, đồng thau), vật liệu cách điện chia theo 7 cấp chịu nhiệt chuẩn: Y (90°C), A (105°C), E (120°C), B (130°C), F (155°C), H (180°C) và C (>180°C). Giới thiệu hệ thống 4 định luật cốt lõi (Maxwell, cảm ứng điện từ thanh dẫn, lực điện từ, toàn dòng điện).
  2. Bài 1 - Máy biến áp một pha công suất nhỏ: Khảo sát nguyên lý làm việc dựa trên hiện tượng cảm ứng điện từ và quan hệ s.đ.đ hiệu dụng $E = 4,44 f w \Phi_{max}$, thiết lập hệ số biến đổi $k = U_1/U_2 \approx w_1/w_2 \approx I_2/I_1$. Phân tích kết cấu mạch từ kiểu trụ và kiểu bọc (lá thép E-I, U-I). Trình bày chi tiết quy trình 14 bước tính toán thiết kế máy biến áp hai dây quấn và phương pháp tính toán máy biến áp tự ngẫu (xác định công suất lõi thép $S_{th}$, phân bố dòng điện nhánh chung $I_C = I_2 - I_1$ hoặc $I_C = I_1 - I_2$). Phân tích nguyên lý các dòng máy biến áp đặc biệt (biến dòng CT trạng thái ngắn mạch tải $5\text{ A}$, biến điện áp VT trạng thái không tải $100\text{ V}$, biến áp hàn có đặc tính ngoài dốc với điện áp không tải 60–70V và điện áp hàn 30V). Cung cấp quy trình kiểm tra, chẩn đoán hư hỏng (mất nguồn, hở mạch sơ cấp, ngắn mạch cuộn dây gây đứt cầu chì bảo vệ).
  3. Bài 2 & Bài 3 - Động cơ không đồng bộ ba pha và một pha: Mở rộng nguyên lý máy điện quay, chuyển đổi điện năng thành cơ năng trên trục quay $(M, n)$.
  4. Kiểm tra kết thúc: Đánh giá tổng hợp năng lực tính toán và thực hành nghề.

Progression logic của giáo trình đi từ việc xây dựng bản chất trường điện từ tổng quát, khảo sát sâu quá trình biến đổi thông số điện năng trên máy điện tĩnh, sau đó phát triển sang chuyển hóa điện - cơ trên máy điện quay.

Kiến thức nền tảng được xây dựng

  • Fundamental theories: Lý thuyết cảm ứng điện từ theo phương trình Maxwell ($e = -w \frac{d\Phi}{dt}$), lực điện từ tác dụng lên thanh dẫn mang dòng ($F = BIl\sin\alpha$), định luật toàn dòng điện cho mạch từ kín.
  • Core principles: Nguyên lý cân bằng công suất và bảo toàn năng lượng; nguyên lý ghép từ không liên hệ điện trong máy biến áp cảm ứng đối lập với liên hệ đồng thời về điện và từ trong máy biến áp tự ngẫu.
  • Essential frameworks: Khung quy trình 14 bước tính toán thiết kế máy biến áp thực nghiệm: xác định $S_2$, tính tiết diện tính toán $A_t$ và tiết diện thực $A_g$ qua hệ số ghép lá thép $k_f$, tính kích thước hình học $a, b, c, h$, tính số vòng mỗi vôn $n_v$, tính số vòng dây $N_1, N_2$, chọn mật độ dòng điện $J$ để tính đường kính dây $d$, tính toán bề dày cách điện lớp $e_{cđ}$, kiểm tra hệ số lấp đầy cửa sổ $K_{lđ}$, tính chiều dài trung bình vòng dây $L_{tb}$ và tổng khối lượng đồng $W$.

Kỹ năng phát triển

  • Technical skills: Kỹ năng đọc thông số định mức ($U_{đm}, I_{đm}, S_{đm}, P_{đm}, f_{đm}$); đo đạc kích thước mạch từ lõi thép; thao tác máy quấn dây bằng tay; sử dụng mỏ hàn ngắn mạch; kỹ thuật lót bìa cách điện khuôn và cách điện giữa các lớp dây.
  • Analytical skills: Phân tích sự sụt áp $\Delta U%$ theo hệ số $C_h$; tra cứu ma trận thực nghiệm hiệu suất $\eta$ và mật độ dòng điện $J$; tính toán hiệu chỉnh kích thước hình học lõi thép khi hệ số lấp đầy $K_{lđ}$ không đạt chuẩn tiêu chuẩn (0,7–0,8 theo bề dày hoặc 0,33–0,46 theo tiết diện).
  • Practical competencies: Đo kiểm tra thông mạch, kiểm tra cách điện bằng Megômmét; phát hiện các sự cố mất nguồn, hở mạch, chập chạm vòng dây gây nóng máy, nhảy cầu chì; vận hành an toàn máy biến áp đo lường (không hở mạch thứ cấp biến dòng CT, không ngắn mạch thứ cấp biến điện áp VT).

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình giảng dạy tích hợp (Integrated Pedagogical Approach), kết hợp chặt chẽ giữa diễn dịch toán - lý và bài tập kỹ thuật thực hành xưởng:

[Hiện tượng vật lý] ──> [Mô hình toán học] ──> [Sơ đồ thay thế] ──> [Tính toán thực tế & Vận hành]

Phương pháp học tập lấy quy trình tính toán kỹ thuật mẫu làm trọng tâm:

  • Case studies và bài tập tính toán: Giáo trình cung cấp ví dụ chi tiết tính toán máy biến áp hai dây quấn công suất $S_2 = 75\text{ VA}$, cấp điện áp $110\text{ V}/15\text{ V}$, tần số $50\text{ Hz}$, sử dụng thép $E-I$ tiêu chuẩn với mật độ từ $B_m = 1,2\text{ T}$, cấp cách điện A. Ví dụ minh họa chi tiết quá trình tối ưu hóa kích thước: khi hệ số $K_{lđ2} = 0,185$ quá thấp, tiến hành hiệu chỉnh kích thước trụ từ $a = 3,2\text{ cm}, b = 3,4\text{ cm}$ về $a = 2,4\text{ cm}, b = 4,5\text{ cm}$ để đạt $K_{lđ} = 0,33$, giảm khối lượng lõi thép xuống $1,2\text{ kg}$, tính ra thông số quấn dây $N_1 = 402$ vòng, $N_2 = 60$ vòng. Tương tự, ví dụ máy biến áp tự ngẫu $80\text{ V} - 250\text{ V} / 220\text{ V} - 10\text{ A}$ minh họa cách tính chọn tiết diện dây theo các đoạn $a-c$ ($10\text{ A}$) và $c-d$ ($20\text{ A}$).
  • Bài tập thực hành xưởng (Practical exercises): Hoạt động học tập gắn liền với danh mục trang thiết bị định mức:
    • Thiết bị: 1 bàn gia công nguội, 3 máy khoan tay một pha, 15 máy quấn dây bằng tay, 3 đồng hồ vạn năng, 3 đồng hồ Megômmét, 15 mỏ hàn ngắn mạch, bộ đồ nghề cơ khí (kìm, tuốc nơ vít, búa, kéo cắt giấy, dao).
    • Vật tư thực tập: Lõi và khuôn biến áp 20W (15 cái), lõi động cơ 3 pha 370W-380V (15 cái), lõi quạt 16 rãnh 50W-220V kèm rôto (15 cái), lõi quạt ngắn mạch 32W (15 cái), tụ điện $1,5\mu\text{F}-220\text{ V}$ (15 cái), giấy cách điện 0,2 mm, ghen cách điện 1 mm và 3 mm, dây êmay $\phi 0,18$ và $\phi 0,40$.
  • Đánh giá và tự học (Assessment & Self-study): Kết hợp đánh giá qua hồ sơ tính toán thiết kế kỹ thuật, kỹ năng thao tác tay nghề quấn dây tại xưởng và bài kiểm tra kết thúc mô-đun. Hướng dẫn người học tự giải các bài tập biến áp tự ngẫu nhiều cấp chuyển mạch và tra cứu chuẩn hóa hệ số $k_f$, $C_h$, $J$.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các giá trị học thuật và kỹ thuật thực nghiệm định lượng cao:

  1. Hệ thống dữ liệu tra cứu thực nghiệm đa nguồn: Giáo trình tổng hợp bảng tra hiệu suất máy biến áp ($\eta%$) theo công suất biểu kiến $S_2$ từ nhiều tác giả và tổ chức kỹ thuật quốc tế:
    • Số liệu theo Robert Kuhn ($S_2$ từ 3 đến $1000\text{ VA}$, $\eta$ từ 60% đến >90%).
    • Số liệu theo Anton Hopp ($S_2$ từ 30 đến $1000\text{ VA}$, $\eta$ từ 86,4% đến 94%).
    • Số liệu theo Walter Kehse ($S_2$ từ 10 đến $500\text{ VA}$, $\eta$ từ 80% đến 92,5%).
    • Số liệu theo hãng AEG cho biến thế nguồn bộ chỉnh lưu ($S_2$ từ 25 đến $1000\text{ VA}$, $\eta$ từ 76,5% đến 92%).
    • Số liệu theo Newnes ($S_2$ từ 100 đến $5000\text{ VA}$, $\eta$ từ 83,5% đến 98,2%).
    • Số liệu theo tạp chí Elektroteknik und Machinenbau (Vienne, 16/8/1931).
    • Số liệu theo National Bureau of Standards S.408 Westinghouse.
    • Số liệu theo Schindler và Transfor Matoren Fabrik Magnus.
  2. Tính chuẩn hóa trong tính toán kỹ thuật: Phân biệt tường minh giữa tiết diện lý thuyết $A_t$ và tiết diện thực $A_g$ thông qua hệ số ghép lá thép $k_f$ (bảng giá trị $k_f = 0,80 - 0,95$ tùy bề dày $0,35\text{ mm} - 0,5\text{ mm}$ và mức độ ba via khi dập định hình). Công thức tính bề dày cách điện giữa các lớp dây quấn $e_{cđ} = 0,0624 \cdot \frac{SV}{n_v}$ dựa trên mức chênh lệch điện áp thực tế giữa hai lớp liên tiếp.
  3. Gắn kết thực tế ứng dụng công nghiệp và sửa chữa: Đưa vào các chỉ dẫn vận hành và khắc phục sự cố chi tiết cho máy biến áp đo lường và máy biến áp hàn hồ quang, cùng quy trình đo thông số phục vụ công tác sửa chữa, quấn lại thiết bị điện tại hiện trường xưởng.

Đối tượng sử dụng giáo trình

Giáo trình Máy điện được thiết kế cho các nhóm đối tượng cụ thể:

  • Học sinh, sinh viên:
    • Học sinh hệ Trung cấp nghề và sinh viên hệ Cao đẳng nghề khối ngành Điện (Điện công nghiệp, Điện dân dụng, Lắp đặt thiết bị điện) theo chương trình mô-đun 150 giờ của Tổng cục Dạy nghề.
    • Sinh viên bậc Đại học các ngành Kỹ thuật Điện, Kỹ thuật Điều khiển và Tự động hóa sử dụng làm tài liệu tham khảo cho học phần Máy điện và đồ án thiết kế máy điện cỡ nhỏ.
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các nội dung kiến thức về Kỹ thuật điện đại cương, Mạch điện xoay chiều một pha và ba pha, Vật lý điện từ học và kỹ năng an toàn điện cơ bản.
  • Giảng viên và kỹ thuật viên:
    • Giảng viên các trường nghề sử dụng làm căn cứ chuẩn bị bài giảng tích hợp, xây dựng đề thi kiểm tra kết thúc mô-đun và lập bảng dự trù vật tư thực hành xưởng.
    • Kỹ thuật viên, thợ sửa chữa điện tại các cơ sở bảo trì thiết bị điện sử dụng để tra cứu công thức quấn lại máy biến áp và phương pháp xử lý sự cố.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với trình độ đào tạo nào?

Giáo trình được biên soạn chính thức cho bậc Trung cấp nghề và Cao đẳng nghề theo khung đào tạo mô-đun 150 giờ của Tổng cục Dạy nghề, đồng thời đáp ứng yêu cầu tham khảo tính toán thực tế cho sinh viên bậc đại học và kỹ thuật viên ngành điện.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi tiếp cận?

Cần nắm vững kiến thức cơ bản về mạch điện một chiều và xoay chiều, các định luật cơ bản của điện từ trường (định luật Maxwell, lực từ Lorentz/Ampère, định luật Faraday) và các kỹ năng đo lường điện thế, dòng điện, điện trở cơ bản.

3. Điểm khác biệt trong phương pháp tính toán thiết kế của giáo trình là gì?

Giáo trình hướng dẫn tường minh quy trình 14 bước từ chọn mạch từ $E-I, U-I$, tính chọn hệ số $k_f$, hiệu suất $\eta$, mật độ dòng $J$ cho đến kiểm tra hệ số lấp đầy cửa sổ $K_{lđ}$, kết hợp bước hiệu chỉnh hình học lõi thép nhằm tối ưu hóa khối lượng vật liệu đồng và sắt.

4. Làm thế nào để tự học và áp dụng các công thức tính toán hiệu quả?

Người học nên bám sát 4 bước nghiên cứu máy điện (hiện tượng $\rightarrow$ phương trình $\rightarrow$ sơ đồ thay thế $\rightarrow$ tính toán đặc tính), thực hành lại từng bước theo hai bài tập tính toán mẫu (máy biến áp 75VA và máy biến áp tự ngẫu đa cấp) trước khi áp dụng trên số liệu lõi thép thực tế.

5. Giáo trình có danh mục trang thiết bị thực hành và tài liệu tham khảo kèm theo không?

Tài liệu cung cấp bảng định mức trang thiết bị (máy quấn dây, đồng hồ đo, mỏ hàn), nguyên vật liệu (lõi thép, dây êmay, cách điện) cho xưởng thực hành 150 giờ, cùng tài liệu tham khảo chuyên ngành của tác giả Trần Khánh Dư do NXB Khoa học kỹ thuật ấn hành.

Kết luận

Giáo trình Máy điện cung cấp hệ thống kiến thức hoàn chỉnh về nguyên lý máy điện tĩnh và máy điện quay, định hình phương pháp luận kỹ thuật chặt chẽ từ lý thuyết điện từ học đến quy trình chế tạo cơ điện thực tế. Giá trị cốt lõi của tài liệu nằm ở cấu trúc 14 bước tính toán thiết kế mạch lạc, hệ thống bảng tra số liệu thực nghiệm phong phú và danh mục bài tập tích hợp xưởng chuẩn hóa. Lộ trình học tập đề xuất bắt đầu từ việc nắm vững định luật và đặc tính vật liệu tại Bài mở đầu, hoàn thiện năng lực thiết kế - quấn dây máy biến áp tại Bài 1, phát triển sang các dòng động cơ không đồng bộ tại Bài 2 và Bài 3, hoàn tất bằng phần kiểm tra kết thúc mô-đun. Để mở rộng kiến thức chuyên sâu, người học có thể tham khảo thêm các tài liệu kỹ thuật máy điện của tác giả Trần Khánh Dư do Nhà xuất bản Khoa học và Kỹ thuật phát hành.
