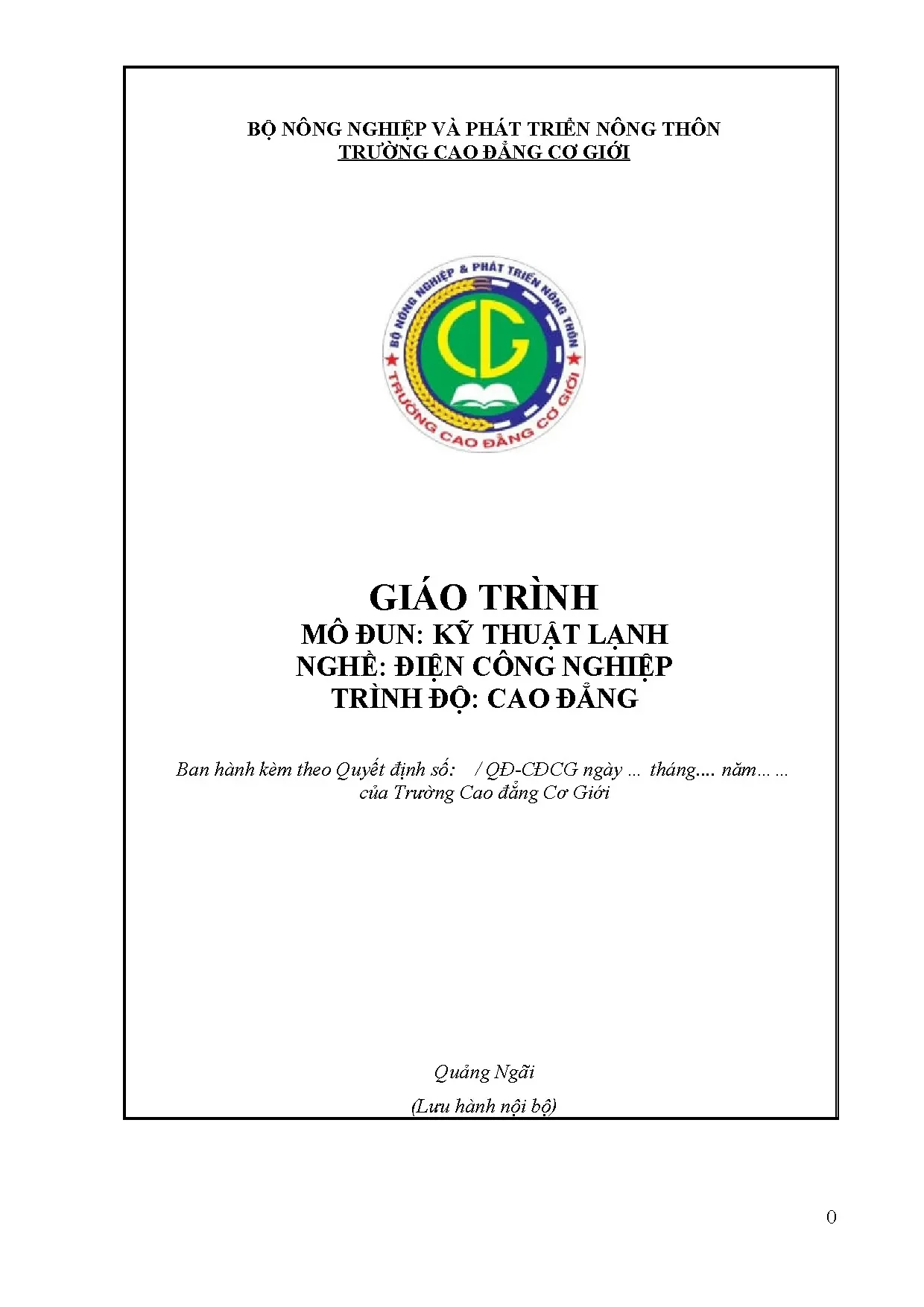

TỔNG QUAN HỌC THUẬT: GIÁO TRÌNH MÔ ĐUN KỸ THUẬT LẠNH (MÃ MÔ ĐUN: MĐ 25)

Tổng quan về giáo trình

Giáo trình mô đun Kỹ thuật lạnh (Mã số: MĐ 25) là tài liệu đào tạo chuyên môn thuộc chương trình đào tạo trình độ Cao đẳng nghề Điện Công nghiệp và nghề Kỹ thuật máy lạnh và điều hòa không khí, do Trường Cao đẳng Cơ giới Quảng Ngãi (trực thuộc Bộ Nông nghiệp và Phát triển Nông thôn) ban hành lưu hành nội bộ. Trong cấu trúc chương trình đào tạo tổng thể gồm 114 tín chỉ (2800 giờ), mô đun MĐ 25 được bố trí ở nhóm các mô đun chuyên môn nghề (nhóm II.2), học sau các môn học và mô đun kỹ thuật cơ sở bao gồm: An toàn điện (MH 08), Điện cơ bản (MĐ 09), Vẽ kỹ thuật – vẽ điện (MĐ 10), Khí cụ điện (MĐ 11), Kỹ thuật Điện tử (MĐ 12), Đo lường điện và Mạch điện.

Về thời lượng, mô đun có tổng quỹ thời gian đào tạo là 85 giờ (tương đương 4 tín chỉ), trong đó phân bổ 25 giờ lý thuyết, 56 giờ thực hành/thảo luận/bài tập và 4 giờ dành cho kiểm tra đánh giá. Mục tiêu học tập của giáo trình được xác định cụ thể qua ba nhóm chuẩn đầu ra:

  • Kiến thức (A1): Cung cấp các nguyên lý cơ bản về nhiệt động kỹ thuật, truyền nhiệt, môi chất công tác, chất tải lạnh, cấu tạo và nguyên lý hoạt động của máy lạnh, chu trình nhiệt động và cấu trúc hệ thống điều hòa không khí.
  • Kỹ năng (B1, B2): Rèn luyện kỹ năng tra cứu bảng thông số trạng thái của môi chất, sử dụng đồ thị nhiệt động ($\lg p - h$, $T - s$), chuyển đổi các hệ đơn vị đo lường kỹ thuật và giải quyết các bài toán tính toán cân bằng nhiệt, công nén, hệ số làm lạnh của chu trình máy lạnh.
  • Năng lực tự chủ và trách nhiệm (C1): Hình thành tác phong làm việc khoa học, tỉ mỉ, chính xác, tuân thủ nghiêm ngặt các quy định an toàn lao động và tiết kiệm năng lượng.

Giáo trình được cấu trúc thành 5 bài học tích hợp, tiếp cận từ nền tảng lý thuyết nhiệt động lực học đến cấu tạo chi tiết và nguyên lý làm việc của các thiết bị điện lạnh gia dụng và hệ thống điều hòa nhiệt độ.

Nội dung kiến thức cốt lõi

                             GIÁO TRÌNH KỸ THUẬT LẠNH (MĐ 25)
                                    (Thời lượng: 85 giờ)
   BÀI 1 (10 giờ)                       BÀI 2 (10 giờ)                       BÀI 3 (20 giờ)
Cơ sở Nhiệt động Kỹ thuật             Cơ sở Kỹ thuật Lạnh                  Thiết bị Điện Lạnh
  • CMG & Thông số ($T, p, u, h$) • Ứng dụng & Phương pháp làm lạnh         • Thông số tủ lạnh
  • Chuyển pha & Đồ thị $\lg p-h$ • Môi chất ($NH_3, R12, R22$)             • Lốc Danfoss (1/12-1/6 HP)
  • Chu trình Carnot & Định luật II • Chu trình 1 cấp, 2 cấp nén            • Phân loại sao (* -> ****)
   BÀI 4 (20 giờ)                                                            BÀI 5 (25 giờ)
Cơ sở Kỹ thuật Điều hòa Không khí                                         Thiết bị Điều hòa Nhiệt độ
  • Không khí ẩm & Đồ thị $h-d$                                             • Đặc tính kỹ thuật ĐHKK
  • Hệ thống phân phối không khí                                            • Cấu tạo máy ĐHKK cục bộ

Các chương và chủ đề chính

Nội dung giáo trình được triển khai qua 5 bài học với tiến trình logic từ nguyên lý cơ bản đến ứng dụng thiết bị thực tế:

  1. Bài 1: Cơ sở kỹ thuật nhiệt động và truyền nhiệt (Mã bài: MĐ 25 - 01, 10 giờ: 7 lý thuyết, 3 thực hành): Trình bày các khái niệm cơ bản về chất môi giới (CMG); các thông số trạng thái ($T, p, u, h, s, v$); các thang đo nhiệt độ (Celsius, Fahrenheit, Kelvin, Rankine); phân loại áp suất ($p_0, p_d, p, p_{ck}$); nhiệt dung riêng ($c_v, c_p$, chỉ số đoạn nhiệt $k$); công thay đổi thể tích ($dl = p \cdot dv$) và công kỹ thuật ($dl_{kt} = -v \cdot dp$); các quá trình chuyển pha của nước (nhiệt ẩn hóa hơi 2257 kJ/kg, nhiệt nóng chảy 333 kJ/kg, nhiệt thăng hoa 2818 kJ/kg ở 0,006 bar); quá trình hóa hơi đẳng áp, điểm tới hạn $K$ ($p_k = 221\text{ bar}, t_k = 374^\circ\text{C}, v_k = 0,00326\text{ m}^3/\text{kg}$); phương pháp tra bảng hơi nước và đọc đồ thị $\lg p - h$, $T - s$; quá trình lưu động và tiết lưu đẳng enthalpy ($h_0 = h_1$); chu trình Carnot thuận nghịch/ngược chiều và định luật nhiệt động II (phát biểu Clausius và Kelvin-Planck); nguyên lý máy lạnh nén hơi 4 thiết bị cơ bản và máy lạnh hấp thụ dùng các cặp môi chất $NH_3/\text{H}_2\text{O}$ và $\text{H}_2\text{O}/\text{LiBr}$.
  2. Bài 2: Cơ sở kỹ thuật lạnh (Mã bài: MĐ 25 - 02, 10 giờ: 7 lý thuyết, 3 thực hành): Tổng quan về ý nghĩa kỹ thuật lạnh (80% công suất lạnh phục vụ bảo quản thực phẩm, hóa lỏng khí công nghiệp $\text{O}_2, \text{N}_2$, y tế, thể thao); các phương pháp làm lạnh nhân tạo (bay hơi khuếch tán, hòa trộn lạnh, giãn nở khí có sinh ngoại công, tiết lưu không sinh ngoại công, hiệu ứng nhiệt điện Peltier, chuyển pha vật rắn $\text{CO}_2$ thăng hoa ở $-78,5^\circ\text{C}$ thu 572,2 kJ/kg, bay hơi chất lỏng); phân loại và quy tắc ký hiệu môi chất lạnh Freon ($R(C-1)(H+1)F$) và môi chất vô cơ ($R7xx$); tính chất chi tiết của môi chất $NH_3$ (R717), R12, R22 và chất tải lạnh ($\text{H}_2\text{O}$, dung dịch muối $\text{NaCl}, \text{CaCl}_2$); tính toán chu trình 1 cấp (chu trình khô, chu trình quá lạnh - quá nhiệt, chu trình hồi nhiệt) và chu trình 2 cấp nén (1 tiết lưu/2 tiết lưu làm mát trung gian không hoàn toàn, 2 tiết lưu làm mát trung gian hoàn toàn bằng phương pháp sục hơi và bình trung gian ống xoắn).
  3. Bài 3: Thiết bị điện lạnh (Mã bài: MĐ 25 - 03, 20 giờ: 3 lý thuyết, 16 thực hành, 1 kiểm tra): Phân tích các thông số kỹ thuật chính của tủ lạnh gia dụng và thương nghiệp (dung tích hữu ích 40 đến 800 lít, tỉ lệ thể tích thực/thô 0,8–0,93, dung tích ngăn đông 5–25%, khối lượng 0,24–0,5 kg/l); đặc trưng công suất động cơ máy nén theo hãng Danfoss (1/12 HP – 60W đến 1/6 HP – 120W cho dung tích đến 250 lít); tiêu chuẩn nhiệt độ ngăn đông theo ký hiệu sao (1 sao: $-6^\circ\text{C}$, 2 sao: $-12^\circ\text{C}$, 3 sao: $-18^\circ\text{C}$, 4 sao: $-24^\circ\text{C}$); bảng nhiệt độ chuẩn cho 18 phân loại tủ thương nghiệp; chỉ tiêu tiêu thụ điện năng và hệ số thời gian làm việc ($b = \tau_{lv}/\tau_{ck}$).
  4. Bài 4: Cơ sở kỹ thuật điều hòa không khí (20 giờ: 3 lý thuyết, 16 thực hành, 1 kiểm tra): Kiến thức về không khí ẩm, các thông số nhiệt ẩm, hệ thống vận chuyển và phân phối không khí, các phần tử cấu thành hệ thống điều hòa không khí.
  5. Bài 5: Thiết bị điều hòa nhiệt độ (25 giờ: 5 lý thuyết, 18 thực hành, 2 kiểm tra): Đặc điểm chung, thông số kỹ thuật và cấu tạo của máy điều hòa không khí cục bộ.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết kỹ thuật nhiệt - lạnh dựa trên các định luật và công thức giải tích chuẩn mực:

  • Hệ thống phương trình trạng thái và chuyển đổi năng lượng: Xác định nội năng $u = u_d + u_p$, hàm nhiệt enthalpy $i = h = u + p \cdot v$, mối quan hệ nhiệt dung riêng khí lý tưởng $c_p - c_v = R$, hệ số đoạn nhiệt $k = c_p/c_v$.
  • Cơ chế truyền nhiệt và chuyển pha: Mô tả toán học quá trình hóa hơi đẳng áp, xác định thông số hơi bão hòa ẩm qua độ khô $x = G_h / G_x$ theo các biểu thức: $$v_x = v' + x(v'' - v')$$ $$i_x = i' + x(i'' - i')$$ $$s_x = s' + x(s'' - s')$$
  • Nhiệt động lực học chu trình: Đánh giá hiệu quả chu trình nhiệt qua hiệu suất nhiệt $\eta_{ct} = l/q_1 = (q_1 - |q_2|)/q_1$, hệ số làm lạnh $\varepsilon = q_2/l = q_2/(|q_1| - q_2)$, hệ số bơm nhiệt $\varphi = 1 + \varepsilon$. Công thức chu trình Carnot thuận nghịch: $\eta_{ct\text{,Carno}} = 1 - T_2/T_1$ và $\varepsilon_{\text{Carno}} = T_2/(T_1 - T_2)$.
  • Phương trình cân bằng chu trình nén 2 cấp tại bình trung gian: Thiết lập hệ cân bằng chất $m_4 = m_1 + m_8$ và cân bằng enthalpy $m_4 h_7 = m_8 h_8 + m_1 h_9$, xác định áp suất trung gian tối ưu theo quan hệ: $$p_{tg} = \sqrt{p_0 \cdot p_k}$$
Môi chất lạnh Công thức hóa học Nhiệt độ sôi ở 1 atm ($t_s$) Nhiệt độ ngưng tụ ($t_k = 42^\circ\text{C}$) Đặc điểm nổi bật
Amoniac (R717) $\text{NH}_3$ $-33,4^\circ\text{C}$ $p_k = 16,5\text{ bar}$ Năng suất lạnh thể tích lớn, ăn mòn đồng, độc hại, cháy nổ ở 13,5–16%
R12 $\text{CCl}_2\text{F}_2$ $-28,9^\circ\text{C}$ $p_k = 10\text{ bar}$ Hòa tan dầu hoàn toàn, không hòa tan nước (dễ tắc ẩm), cấm sử dụng do phá hủy ôzôn
R22 $\text{CHClF}_2$ $-40,8^\circ\text{C}$ $p_k = 16,1\text{ bar}$ Độ hòa tan nước gấp 5 lần R12, năng suất lạnh lớn, áp suất ngưng tụ cao

Kỹ năng phát triển

Nội dung giảng dạy tập trung rèn luyện các kỹ năng thực nghiệm và tính toán kỹ thuật:

  • Kỹ năng phân tích đồ thị và tra cứu số liệu: Sử dụng thành thạo đồ thị $\lg p - h$, $T - s$, đồ thị $h - x$ của không khí ẩm; tra cứu bảng thông số hơi nước và môi chất lạnh để xác định enthalpy tại các điểm nút chu trình.
  • Kỹ năng tính toán thiết kế chu trình nhiệt: Xác định công nén riêng ($l = h_2 - h_1$), nhiệt lượng thu vào tại dàn bay hơi ($q_0 = h_1 - h_4$), nhiệt lượng thải ra tại dàn ngưng ($q_k = h_2 - h_3$), năng suất lạnh riêng thể tích ($q_{ov} = q_0/v_1$), và tỉ số nén ($\pi = p_k/p_0$).
  • Kỹ năng chẩn đoán và thao tác kỹ thuật trên thiết bị: Đọc hiểu thông số nhãn máy lốc Danfoss, tính toán hệ số làm việc chu kỳ $b = \tau_{lv}/\tau_{ck}$, kiểm tra nhiệt độ ngăn đông theo chuẩn sao, thực hiện tháo lắp và sửa chữa các hư hỏng cơ bản của tủ lạnh và máy điều hòa không khí cục bộ.

Phương pháp giảng dạy và học tập

Giáo trình định hình mô hình dạy học tích hợp giữa lý thuyết chuyên môn và thực hành ứng dụng, với tỉ trọng thực hành chiếm 65,8% (56/85 giờ):

                      CƠ CẤU THỜI LƯỢNG MÔ ĐUN KỸ THUẬT LẠNH (85 GIỜ)
  • Phương pháp sư phạm của người dạy: Áp dụng phương pháp dạy học tích cực gồm thuyết trình ngắn, nêu vấn đề, hướng dẫn đọc tài liệu kỹ thuật; tổ chức giải bài tập mẫu tính toán chu trình; sử dụng mô hình học cụ, tranh vẽ, máy chiếu để mô phỏng hệ thống truyền động điện tử công suất và cấu tạo máy nén; hướng dẫn thao tác mẫu và trực tiếp sửa sai tại xưởng thực hành.
  • Tổ chức hoạt động học tập và tự học: Người học được phân chia thành các nhóm nhỏ (2–3 sinh viên) để thực hiện bài tập thực hành, thảo luận chủ đề được giao trước buổi học và viết báo cáo kết quả. Quy định đào tạo bắt buộc sinh viên phải nghiên cứu bài học trước khi đến lớp và tham dự tối thiểu 70% tổng thời lượng giờ giảng tích hợp (nếu vắng quá 30% thời lượng phải học lại mô đun).
  • Quy trình kiểm tra và đánh giá kết quả: Áp dụng theo Quy chế đào tạo ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội:
Cột điểm đánh giá Trọng số Phương pháp và hình thức tổ chức Chuẩn đầu ra Thời điểm kiểm tra
Kiểm tra thường xuyên 40% (kết hợp với ĐK) Viết / Tự luận / Trắc nghiệm / Hỏi miệng / Báo cáo A1, C1, C2 Sau 20 giờ
Kiểm tra định kỳ (3 cột) Hệ số 2 Viết và thực hành / Tự luận / Trắc nghiệm / Thao tác A2, B1, C1, C2 Sau 40 giờ
Thi kết thúc môn học 60% tổng điểm Vấn đáp và thực hành trên mô hình thiết bị A1, A2, A3, B1, B2, C1, C2 Sau 60 giờ

Điểm môn học tính theo thang điểm 10 (làm tròn đến một chữ số thập phân), sau đó quy đổi sang thang điểm chữ và thang điểm 4 theo quy chế đào tạo tín chỉ hiện hành.

Điểm nổi bật và cập nhật

Nội dung tài liệu thể hiện tính liên kết thực tiễn và cập nhật các quy chuẩn kỹ thuật chuyên ngành:

  • Cập nhật quy định quốc tế về môi chất lạnh: Giáo trình phản ánh chi tiết lộ trình loại bỏ môi chất lạnh phá hủy tầng ôzôn theo Nghị định thư Montreal, nêu rõ mốc thời gian cấm sử dụng hoàn toàn môi chất R12 tại các nước công nghiệp từ 01/01/1996 và các nước đang phát triển từ 01/01/2006.
  • Tích hợp thông số thiết bị công nghiệp tiêu chuẩn: Đưa dữ liệu kỹ thuật thực tế từ các nhà sản xuất máy nén hàng đầu (tiêu biểu là bảng tra công suất động cơ máy nén của hãng Danfoss - Đan Mạch với các dải công suất 60W, 75W, 92W, 120W cho các dung tích tủ 100L đến 250L).
  • Chuẩn hóa hệ thống phân loại nhiệt độ bảo quản: Cung cấp bảng chỉ tiêu nhiệt độ chi tiết cho 18 chủng loại buồng/tủ lạnh chuyên dụng (tủ bảo quản bia, tủ trưng bày bánh kẹo 16–18°C, buồng bảo quản hoa 3–7°C, tủ thực phẩm đông kín $-23 \div -21^\circ\text{C}$, tủ đông hở $-21 \div -19^\circ\text{C}$).
  • Mở rộng phạm vi ứng dụng công nghệ lạnh: Phân tích ứng dụng công nghệ làm lạnh sâu (cryo) trong công nghiệp hóa lỏng khí ($\text{O}_2, \text{N}_2, \text{He}, \text{Ar}$), bảo quản nông sản - thực phẩm (chiếm 80% tổng công suất lạnh), lưu trữ sinh phẩm y tế/vaccine, tạo sân băng thể thao và chuẩn bị nhiên liệu oxy/hydro lỏng cho ngành hàng không vũ trụ.

Đối tượng sử dụng giáo trình

Tài liệu được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và kỹ thuật ứng dụng:

  • Sinh viên và học viên: Dành cho học sinh, sinh viên trình độ Cao đẳng và Trung cấp chuyên ngành Điện Công nghiệp, Kỹ thuật máy lạnh và điều hòa không khí.
  • Điều kiện tiên quyết: Người học cần tích lũy các kiến thức nền tảng từ các môn học/mô đun trước đó, bao gồm An toàn lao động (MH 08), Điện cơ bản (MĐ 09), Khí cụ điện (MĐ 11), Kỹ thuật Điện tử (MĐ 12), Đo lường điện và Mạch điện.
  • Giảng viên và cán bộ đào tạo: Sử dụng làm tài liệu giảng dạy chuẩn hóa, định hướng phương pháp thiết kế bài giảng tích hợp, biên soạn giáo án lý thuyết và bài tập thực hành trên mô hình.
  • Kỹ thuật viên và người tự học: Phục vụ làm tài liệu tra cứu các công thức nhiệt động, bảng thông số kỹ thuật môi chất, chu trình làm lạnh và phương pháp tính toán cân bằng nhiệt trong quá trình công tác, bảo dưỡng hệ thống điện lạnh.

Câu hỏi thường gặp

1. Giáo trình này được thiết kế phục vụ cho đối tượng nào?

Tài liệu được biên soạn làm giáo trình giảng dạy chính thức cho học sinh, sinh viên trình độ Cao đẳng chuyên ngành Điện Công nghiệp và hệ Trung cấp nghề Kỹ thuật máy lạnh và điều hòa không khí tại Trường Cao đẳng Cơ giới, đồng thời dùng làm tài liệu tham khảo cho người làm việc trong ngành kỹ thuật nhiệt - lạnh.

2. Cần hoàn thành những kiến thức nền tảng nào trước khi học mô đun này?

Sinh viên cần hoàn thành các môn học thuộc nhóm kỹ thuật cơ sở bao gồm: An toàn điện (MH 08), Điện cơ bản (MĐ 09), Vẽ kỹ thuật – vẽ điện (MĐ 10), Khí cụ điện (MĐ 11), Kỹ thuật Điện tử (MĐ 12), Đo lường điện và Mạch điện.

3. Cấu trúc thời lượng của mô đun phân bổ giữa lý thuyết và thực hành như thế nào?

Mô đun MĐ 25 có tổng thời lượng 85 giờ (4 tín chỉ), trong đó phân bổ 25 giờ lý thuyết (chiếm 29,4%), 56 giờ dành cho thực hành, thí nghiệm, thảo luận, giải bài tập (chiếm 65,8%) và 4 giờ kiểm tra định kỳ (chiếm 4,8%).

4. Quy định đánh giá và điều kiện hoàn thành mô đun gồm những gì?

Người học phải tham dự tối thiểu 70% số giờ học tích hợp. Điểm môn học gồm điểm quá trình trọng số 40% (kiểm tra thường xuyên sau 20 giờ và kiểm tra định kỳ sau 40 giờ) kết hợp với điểm thi kết thúc môn học trọng số 60% (vấn đáp và thực hành trên mô hình sau 60 giờ) theo thang điểm 10, quy đổi sang thang điểm 4 và điểm chữ.

5. Giáo trình trích dẫn những nguồn tài liệu tham khảo chính nào?

Giáo trình kế thừa các tài liệu tham khảo từ các tác giả đầu ngành: Nhiệt động lực học kỹ thuật và Truyền nhiệt (Hoàng Đình Tín, Lê Chí Hiệp, Bùi Hải - NXB ĐHQG TP.HCM); Nhiệt kỹ thuật (Nguyễn Bốn, Hoàng Ngọc Đồng - NXB Giáo Dục); Kỹ thuật lạnh Cơ sở và Thiết kế ĐHKK (Nguyễn Đức Lợi - NXB Giáo Dục, NXB KH&KT); Máy lạnh, Máy và thiết bị lạnh, Thông gió và ĐHKK (Trần Thanh Kỳ, Võ Chí Chính - NXB Giáo Dục, NXB KH&KT); Cơ sở kỹ thuật điều tiết không khí (Hà Đăng Trung, Nguyễn Quân - NXB KH&KT).

Kết luận

Giáo trình mô đun Kỹ thuật lạnh (MĐ 25) cung cấp cấu trúc kiến thức hoàn chỉnh về kỹ thuật nhiệt động, truyền nhiệt, môi chất công tác và nguyên lý chu trình lạnh từ 1 cấp đến 2 cấp nén. Lộ trình học tập được thiết kế xuyên suốt 85 giờ tích hợp, dẫn dắt từ nền tảng lý thuyết nhiệt động lực học (Bài 1, Bài 2) đến kỹ năng khai thác và xử lý kỹ thuật trên thiết bị thực tế như tủ lạnh dân dụng/thương nghiệp (Bài 3) và hệ thống máy điều hòa không khí cục bộ (Bài 4, Bài 5). Tài liệu kết hợp chặt chẽ giữa tính toán kỹ thuật theo hệ thống công thức giải tích và hệ thống dữ liệu thực nghiệm chuẩn hóa, hỗ trợ sinh viên ngành Điện Công nghiệp làm chủ kỹ năng nghề nghiệp theo các tiêu chuẩn đào tạo hiện hành.
