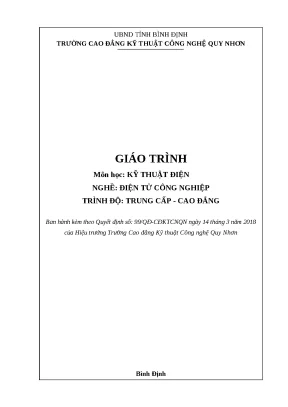

Giáo Trình Kỹ Thuật Điện Nghề Điện Tử Công Nghiệp Trình Độ Cao Đẳng Trung Cấp

Giáo trình kỹ thuật điện cho ngành điện tử công nghiệp trình độ cao đẳng trung cấp, cung cấp kiến thức và kỹ năng cần thiết cho sinh viên.

• Tác giả: Nguyễn Văn Đại
• Trường học: Trường Cao Đẳng Kỹ Thuật Công Nghệ Quy Nhơn
• Chuyên ngành: Kỹ Thuật Điện
• Đề tài: Giáo Trình Kỹ Thuật Điện Nghề Điện Tử Công Nghiệp
• Loại tài liệu: Giáo Trình
• Năm xuất bản: 2018
• Địa điểm: Bình Định

Mục lục chi tiết

• LỜI GIỚI THIỆU
• 1. CHƯƠNG 1: MẠCH ĐIỆN MỘT CHIỀU
• 1.1. Những khái niệm cơ bản về mạch điện
• 1.2. Các phương pháp phân tích mạch điện
• 1.3. Giải mạch điện bằng phương pháp dòng điện vòng
• 1.4. Giải mạch điện bằng phương pháp xếp chồng dòng điện
• 2. CHƯƠNG 2: MẠCH ĐIỆN XOAY CHIỀU HÌNH SIN
• 2.1. Các đại lượng đặc trưng cho dòng điện hình sin
• 2.2. Trị số hiệu dụng của dòng điện hình sin
• 2.3. Biểu diễn dòng điện hình sin bằng véc tơ
• 2.4. Dòng điện hình sin trong nhánh thuần điện trở
• 2.5. Dòng điện hình sin trong nhánh thuần điện cảm
• 2.6. Dòng điện hình sin trong nhánh thuần điện dung
• 2.7. Giải bài tập dòng điện hình sin trong nhánh R-L-C nối tiếp
• 2.8. Công suất của dòng điện hình sin
• 2.9. Phương pháp nâng cao hệ số công suất
• 3. CHƯƠNG 3: MẠCH ĐIỆN XOAY CHIỀU 3 PHA
• 3.1. Hệ thống mạch điện ba pha
• 3.2. Cách nối hình sao
• 3.3. Cách nối hình tam giác
• 3.4. Công suất mạch điện ba pha
• 3.5. Giải mạch điện ba pha đối xứng
• 4. CHƯƠNG 4: MÁY ĐIỆN
• 4.1. Khái niệm chung về máy điện
• 4.2. Máy điện không đồng bộ
• 4.3. Giải bài tập máy điện không đồng bộ
• 4.4. Máy điện một chiều
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về Giáo Trình Kỹ Thuật Điện Nghề Điện Tử Công Nghiệp

Giáo trình Kỹ thuật điện nghề điện tử công nghiệp là tài liệu quan trọng trong việc đào tạo nhân lực cho ngành công nghiệp điện. Tài liệu này được biên soạn nhằm cung cấp kiến thức cơ bản và chuyên sâu về các mạch điện, máy điện và các ứng dụng thực tiễn trong ngành điện. Nội dung giáo trình được thiết kế logic, dễ hiểu, giúp học viên nắm vững kiến thức và kỹ năng cần thiết.

1.1. Mục tiêu của giáo trình Kỹ thuật điện

Giáo trình nhằm trang bị cho học viên kiến thức về mạch điện một chiều, mạch điện xoay chiều và máy điện. Học viên sẽ có khả năng mô tả và phân tích các mạch điện, từ đó áp dụng vào thực tiễn.

1.2. Cấu trúc của giáo trình Kỹ thuật điện

Giáo trình được chia thành các chương, mỗi chương tập trung vào một khía cạnh cụ thể của kỹ thuật điện, từ mạch điện một chiều đến máy điện, giúp học viên dễ dàng theo dõi và học tập.

II. Những thách thức trong việc giảng dạy Kỹ thuật điện

Việc giảng dạy Kỹ thuật điện gặp nhiều thách thức, từ việc cập nhật kiến thức mới đến việc trang bị thiết bị giảng dạy hiện đại. Các giảng viên cần phải liên tục cải tiến phương pháp giảng dạy để phù hợp với sự phát triển của công nghệ.

2.1. Thiếu hụt thiết bị giảng dạy

Nhiều cơ sở đào tạo gặp khó khăn trong việc trang bị thiết bị hiện đại cho việc giảng dạy, điều này ảnh hưởng đến chất lượng đào tạo và khả năng thực hành của học viên.

2.2. Cập nhật kiến thức mới

Ngành công nghiệp điện đang phát triển nhanh chóng, do đó giáo viên cần thường xuyên cập nhật kiến thức mới để truyền đạt cho học viên, đảm bảo họ có thể đáp ứng yêu cầu của thị trường lao động.

III. Phương pháp giảng dạy hiệu quả trong Kỹ thuật điện

Để nâng cao hiệu quả giảng dạy, các phương pháp như học tập dựa trên dự án, mô phỏng và thực hành thực tế được khuyến khích áp dụng. Những phương pháp này giúp học viên có thể áp dụng lý thuyết vào thực tiễn.

3.1. Học tập dựa trên dự án

Phương pháp này khuyến khích học viên tham gia vào các dự án thực tế, từ đó phát triển kỹ năng giải quyết vấn đề và làm việc nhóm.

3.2. Sử dụng mô phỏng trong giảng dạy

Mô phỏng giúp học viên hình dung rõ hơn về các mạch điện và máy điện, từ đó nâng cao khả năng phân tích và thiết kế mạch.

IV. Ứng dụng thực tiễn của Kỹ thuật điện trong công nghiệp

Kỹ thuật điện có nhiều ứng dụng trong công nghiệp, từ việc thiết kế mạch điện đến vận hành máy móc. Những ứng dụng này không chỉ giúp tối ưu hóa quy trình sản xuất mà còn nâng cao hiệu quả công việc.

4.1. Thiết kế mạch điện công nghiệp

Việc thiết kế mạch điện công nghiệp yêu cầu kiến thức vững về các nguyên lý điện, giúp đảm bảo an toàn và hiệu quả trong sản xuất.

4.2. Vận hành và bảo trì máy điện

Kỹ thuật viên cần có khả năng vận hành và bảo trì máy điện để đảm bảo hoạt động liên tục và hiệu quả của hệ thống sản xuất.

V. Kết luận và tương lai của Kỹ thuật điện

Kỹ thuật điện sẽ tiếp tục phát triển mạnh mẽ trong tương lai, với sự xuất hiện của các công nghệ mới như năng lượng tái tạo và tự động hóa. Việc đào tạo nhân lực chất lượng cao là rất cần thiết để đáp ứng nhu cầu này.

5.1. Xu hướng phát triển của ngành Kỹ thuật điện

Ngành Kỹ thuật điện đang chuyển mình với sự phát triển của công nghệ thông tin và tự động hóa, mở ra nhiều cơ hội việc làm cho học viên.

5.2. Tầm quan trọng của đào tạo nghề

Đào tạo nghề Kỹ thuật điện không chỉ giúp học viên có kiến thức chuyên môn mà còn trang bị kỹ năng mềm cần thiết để thành công trong công việc.

Nội dung chính

THÔNG TIN THƯ MỤC VÀ TỔNG QUAN HỌC THUẬT GIÁO TRÌNH KỸ THUẬT ĐIỆN (MÃ MÔN HỌC: MH 08)

---

Tổng quan về giáo trình

Giáo trình Kỹ thuật điện (Mã môn học: MH 08) được biên soạn bởi các tác giả Nguyễn Văn Đại và Nguyễn Giang Long, ban hành theo Quyết định số 99/QĐ-CĐKTCNQN ngày 14 tháng 3 năm 2018 của Hiệu trưởng Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn (trực thuộc UBND tỉnh Bình Định). Tài liệu được thiết kế riêng cho nghề Điện tử công nghiệp ở hai bậc trình độ đào tạo: Trung cấp và Cao đẳng.

Về vị trí trong chương trình đào tạo, môn học Kỹ thuật điện được bố trí giảng dạy ở giai đoạn đầu khóa học, đóng vai trò là môn học kỹ thuật cơ sở bắt buộc trước khi người học tiếp cận các môn học và mô-đun chuyên môn sâu.

Mục tiêu học tập (Learning Outcomes) của giáo trình quy định người học sau khi hoàn thành môn học phải đạt được các chuẩn đầu ra cụ thể:

• Về kiến thức: Mô tả được cấu trúc mạch điện và mô hình mạch điện cùng các thông số đặc trưng của các phần tử mạch; phân tích và vận dụng đúng các định luật mạch điện để giải các bài toán kỹ thuật điện một chiều, xoay chiều và nguyên lý máy điện.
• Về kỹ năng: Tính toán chuẩn xác các thông số kỹ thuật (dòng điện, điện áp, công suất, tổng trở, hệ số công suất) trong mạch điện một chiều, mạch xoay chiều một pha hình sin và ba pha; trình bày được cấu tạo, phân loại và nguyên lý làm việc của máy điện tĩnh và máy điện quay.
• Về năng lực tự chủ và trách nhiệm: Hình thành tư duy tính toán độc lập, chủ động giải bài tập và tự nghiên cứu tài liệu kỹ thuật.

Cấu trúc giáo trình bao gồm 4 chương với tổng thời lượng 90 giờ (trong đó có 58 giờ lý thuyết, 30 giờ thực hành/bài tập và 2 giờ kiểm tra). Cách tiếp cận của tài liệu đi theo cấu trúc sư phạm tuyến tính từ mạch điện một chiều (DC), mạch điện xoay chiều một pha (AC), mạch xoay chiều ba pha đến các thiết bị biến đổi năng lượng điện từ (máy điện). Điểm đặc thù của giáo trình là tính tích hợp chặt chẽ giữa lý thuyết định tính, công thức định lượng và hệ thống bài tập mẫu có thuật toán giải từng bước rõ ràng.

---

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình phân chia dung lượng thành 4 chương chuyên đề:

[Chương 1: Mạch điện một chiều (18 giờ)]
[Chương 2: Mạch điện xoay chiều hình sin (9 giờ)]
[Chương 3: Mạch điện xoay chiều 3 pha (18 giờ)]
[Chương 4: Máy điện (45 giờ)]

• Chương 1: Mạch điện một chiều (Thời lượng: 18 giờ - 11 LT, 6 TH, 1 KT): Khảo sát cấu trúc hình học mạch điện (nhánh, nút, vòng, mạch vòng độc lập); các đại lượng năng lượng ($i = dq/dt$, $u_{ab} = \varphi_a - \varphi_b$, công suất tức thời $p(t) = u(t) \cdot i(t)$); mô hình nguồn áp và nguồn dòng (độc lập và phụ thuộc); định luật Ohm cho đoạn mạch và toàn mạch ($I = E / (R_0 + R_{td})$); hai định luật Kirchhoff (K1: $\sum I = 0$, K2: $\sum U = 0$); hệ thống 5 phương pháp phân tích mạch điện: biến đổi tương đương, phương pháp dòng điện nhánh, phương pháp điện thế nút, phương pháp dòng điện vòng và phương pháp xếp chồng.
• Chương 2: Mạch điện xoay chiều hình sin (Thời lượng: 9 giờ - 6 LT, 3 TH): Nghiên cứu các tham số kích thích điều hòa (trị số tức thời, biên độ, chu kỳ $T$, tần số $f = 50\text{ Hz}$, tần số góc $\omega$, góc pha ban đầu $\psi$, độ lệch pha $\varphi = \psi_u - \psi_i$); giá trị hiệu dụng ($I = I_m/\sqrt{2}$, $U = U_m/\sqrt{2}$); biểu diễn dòng điện hình sin bằng vectơ quay. Phân tích quan hệ dòng - áp và trao đổi năng lượng trong các nhánh thuần trở ($R$), thuần cảm ($L$, $X_L = \omega L$, $Q_L = X_L I^2$), thuần dung ($C$, $X_C = 1/(\omega C)$, $Q_C = -X_C I^2$); mạch R-L-C nối tiếp, tam giác tổng trở ($Z = \sqrt{R^2 + (X_L - X_C)^2}$), tam giác công suất ($S = UI$, $P = UI\cos\varphi$, $Q = UI\sin\varphi$); giải pháp nâng cao hệ số công suất $\cos\varphi$ bằng tụ bù tĩnh ($C = \frac{P}{\omega U^2}(\tan\varphi_1 - \tan\varphi_2)$).
• Chương 3: Mạch điện xoay chiều 3 pha (Thời lượng: 18 giờ - 12 LT, 6 TH): Định nghĩa hệ thống 3 pha đối xứng với ba sức điện động lệch pha nhau góc $2\pi/3$ ($120^\circ$); cấu tạo máy phát 3 pha (Stator 6 rãnh chứa 3 dây quấn AX, BY, CZ; Rotor nam châm điện cực N-S); quy chuẩn cách đấu nối hình sao ($Y$) và hình tam giác ($\Delta$); tính toán điện áp dây, điện áp pha, dòng điện dây, dòng điện pha; công suất và phương pháp giải mạch ba pha đối xứng.
• Chương 4: Máy điện (Thời lượng: 45 giờ - 29 LT, 15 TH, 1 KT): Chiếm 50% tổng thời lượng môn học; cung cấp khái niệm chung về phân loại, định mức máy điện; nghiên cứu cấu tạo, nguyên lý vận hành và phương pháp giải bài toán máy điện không đồng bộ; cấu tạo và đặc tính làm việc của máy điện một chiều.

Progression logic (trật tự phát triển nội dung) của tài liệu dẫn dắt người học từ việc phân tích các phần tử mạch tĩnh ở chế độ xác lập DC, mở rộng sang chế độ biến thiên điều hòa một pha và ba pha, sau đó vận dụng trực tiếp các định luật điện từ vào việc tính toán, vận hành thiết bị chuyển hóa năng lượng cơ - điện trong máy điện công nghiệp.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống nền tảng lý thuyết thông qua:

1. Các định luật vật lý cơ bản: Định luật Ohm vi phân và tích phân, Định luật Kirchhoff 1 (bảo toàn điện tích tại nút với $d-1$ phương trình độc lập), Định luật Kirchhoff 2 (cân bằng điện áp trên vòng kín với $n - d + 1$ phương trình độc lập).
2. Mô hình hóa phần tử: Mô hình hóa các dạng nguồn thực tế thông qua nguồn áp lý tưởng mắc nối tiếp điện trở trong $R_0$, nguồn dòng lý tưởng song song nội dẫn, các mô hình nguồn phụ thuộc tuyến tính ($u_2 = \mu u_1$, $i_2 = \beta i_1$).
3. Lý thuyết quá trình năng lượng: Phân định rõ ràng bản chất giữa hiện tượng tiêu tán năng lượng (công suất tác dụng $P$ trên điện trở $R$) và hiện tượng tích phóng tuần hoàn năng lượng trường điện từ (công suất phản kháng $Q$ trên cảm kháng $X_L$ và dung kháng $X_C$).

Kỹ năng phát triển

Thông qua nội dung các chương, giáo trình rèn luyện 3 nhóm kỹ năng chính:

• Kỹ năng kỹ thuật (Technical skills): Biểu diễn các đại lượng xoay chiều bằng đồ thị vectơ phẳng; xác định cực tính và cách đấu nối dây quấn máy phát/máy điện theo sơ đồ sao - tam giác; tính toán dung lượng tụ bù để hiệu chỉnh hệ số công suất của mạng điện xí nghiệp.
• Kỹ năng phân tích (Analytical skills): Nhận diện cấu trúc hình học mạch điện (số nút $m$, số nhánh $n$, số mạch vòng độc lập); so sánh và lựa chọn phương pháp giải tối ưu (ví dụ: dùng phương pháp điện thế nút khi mạch có ít nút, dùng phương pháp dòng điện vòng khi mạch có ít mắt lưới) để tối giản số phương trình toán học cần giải.
• Kỹ năng thực hành tính toán (Practical competencies): Tính toán tham số định mức của phụ tải, sụt áp trên đường dây truyền tải ($U_d = I \cdot R_d$), tổn thất công suất ($\Delta P = I^2 \cdot R_d$), công suất biểu kiến nguồn cấp ($S = P / \cos\varphi$).

---

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình sư phạm tích hợp (Integrated Pedagogical Approach) giữa bài giảng lý thuyết và bài tập định lượng:

Phương pháp sư phạm và quy trình giải thuật mẫu

Tài liệu chuẩn hóa các quy trình giải bài toán kỹ thuật mạch điện thành các bước cố định, giúp người học dễ dàng tiếp cận và thực hiện:

Phương pháp	Trình tự các bước thực hiện được chuẩn hóa trong giáo trình
Phương pháp dòng điện nhánh	- Bước 1: Xác định số nút $m$, số nhánh $n$. - Bước 2: Quy ước chiều dòng điện trên các nhánh ($n$ ẩn số). - Bước 3: Lập $(m - 1)$ phương trình Kirchhoff 1 cho các nút đã chọn. - Bước 4: Lập $n - (m - 1)$ phương trình Kirchhoff 2 cho các mạch vòng độc lập. - Bước 5: Giải hệ phương trình đại số để tìm nghiệm dòng điện nhánh.
Phương pháp dòng điện vòng	- Bước 1: Xác định $(n - m + 1)$ mạch vòng độc lập, chọn chiều dòng điện vòng cùng chiều. - Bước 2: Viết phương trình Kirchhoff 2 cho từng vòng theo các dòng điện vòng. - Bước 3: Giải hệ phương trình tìm dòng điện mạch vòng. - Bước 4: Tính dòng điện các nhánh bằng tổng đại số các dòng điện vòng đi qua nhánh đó.
Phương pháp xếp chồng	- Bước 1: Tách sơ đồ mạch chỉ để một nguồn tác động độc lập (nối tắt các nguồn áp khác). - Bước 2: Tính dòng điện và điện áp trên các nhánh do nguồn đơn lẻ gây ra. - Bước 3: Lặp lại các bước cho từng nguồn còn lại trong mạch. - Bước 4: Xếp chồng (cộng đại số) các kết quả thành phần để xác định dòng và áp tổng.
Mạch R-L-C nối tiếp	- Bước 1: Xác định $R$, cảm kháng $X_L = \omega L$, dung kháng $X_C = 1/(\omega C)$, tổng trở $Z$. - Bước 2: Tính các điện áp thành phần $U_R, U_L, U_C$ và điện áp tổng $U$. - Bước 3: Tính dòng điện hiệu dụng $I = U/Z$. - Bước 4: Tính góc lệch pha $\tan\varphi = (X_L - X_C)/R$. - Bước 5: Viết biểu thức tức thời $u(t)$ và $i(t)$.

Hệ thống bài tập và phương pháp đánh giá

Giáo trình xây dựng hệ thống bài tập thực hành ứng dụng đi kèm lời giải chi tiết cho từng trường hợp cụ thể:

• Bài toán mạch DC phức tạp nhiều nguồn: Mạch 2 nút 3 nhánh với $E_1 = 125\text{V}$, $E_2 = 90\text{V}$, $R_1 = 3,\Omega$, $R_2 = 2,\Omega$, $R_3 = 4,\Omega$.
• Bài toán mạch AC nối tiếp: Cuộn dây $R = 10,\Omega$, $L = 0{,}015\text{H}$ kết hợp tụ điện ở tần số công nghiệp $f = 50\text{Hz}$.
• Bài toán bù công suất: Tải có công suất $P = 10000\text{ kW}$, nâng hệ số công suất từ $\cos\varphi_1 = 0{,}7$ lên $\cos\varphi_2 = 0{,}9$ để giảm công suất biểu kiến nguồn từ $14300\text{ kVA}$ xuống $11100\text{ kVA}$.

Về đánh giá và tự học, giáo trình phân bổ 2 giờ kiểm tra định kỳ (KT) chính thức tại lớp (1 giờ ở Chương 1 và 1 giờ ở Chương 4). Cuối mỗi chương đều có mục "Câu hỏi ôn tập" và danh mục bài tập tự giải giúp học viên tự kiểm tra kiến thức trong các khoảng thời gian tự học (được phân bổ 10 giờ cho Chương 1, 5 giờ cho Chương 2, 10 giờ cho Chương 3).

---

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các yêu cầu kỹ thuật thực tế trong công nghiệp:

• Bám sát chương trình khung đào tạo nghề: Giáo trình được chuẩn hóa theo khung chương trình đào tạo nghề Điện tử công nghiệp ban hành năm 2018, đảm bảo khối lượng kiến thức vừa đủ cho hệ Cao đẳng và Trung cấp mà không bị dàn trải lý thuyết hàn lâm.
• Tính thực tiễn của các ví dụ tính toán: Tất cả các thông số trong bài tập đều lấy từ thực tế vận hành mạng điện, chẳng hạn như mức điện áp xoay chiều $220\text{V}$, $380\text{V}$, tần số lưới điện quốc gia $50\text{Hz}$, tải chiếu sáng $24\text{V} - 12\text{W}$, tải động cơ công nghiệp có tính cảm kháng cao.
• Giải quyết bài toán kinh tế năng lượng trong xí nghiệp: Giáo trình phân tích cụ thể bản chất tổn thất điện năng $\Delta P = I^2 \cdot R_d$ trên đường dây truyền tải. Từ đó, tài liệu đưa ra công thức tính toán bộ tụ bù tĩnh để nâng cao hệ số $\cos\varphi$, giúp giảm dòng điện đường dây, cho phép giảm tiết diện dây dẫn và tiết kiệm dung lượng máy biến áp nguồn.
• Cấu trúc thời lượng tập trung cho thiết bị chấp hành: Việc dành 45/90 giờ (50% dung lượng) cho Chương 4 (Máy điện) kết nối trực tiếp kiến thức lý thuyết mạch với cấu tạo, nguyên lý của động cơ không đồng bộ và máy điện một chiều – những thiết bị cốt lõi trong dây chuyền sản xuất công nghiệp.

---

Đối tượng sử dụng giáo trình

Giáo trình Kỹ thuật điện được định hình cho các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp:

• Sinh viên, học viên: Dành cho học sinh trình độ Trung cấp và sinh viên trình độ Cao đẳng chuyên ngành Điện tử công nghiệp, Kỹ thuật điện, Tự động hóa. Môn học được giảng dạy ở học kỳ đầu tiên của khóa học.
• Kiến thức tiên quyết (Prerequisites): Người học cần có kiến thức nền tảng về Toán học phổ thông (giải hệ phương trình tuyến tính, lượng giác, đạo hàm bậc nhất $i = dq/dt$) và Vật lý đại cương phần Điện - Từ học.
• Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chuẩn trên lớp. Tùy thuộc vào trang thiết bị phòng thí nghiệm và thời lượng thực tế của từng cơ sở đào tạo, giảng viên có thể chủ động phân bổ thời lượng thực hành và bổ sung các bài tập tình huống máy điện phù hợp.
• Kỹ thuật viên tự học và tham khảo: Phục vụ kỹ thuật viên bảo trì tại các nhà máy, xí nghiệp cần tra cứu nhanh các công thức giải mạch, tính toán dòng điện khởi động, công suất phản kháng và đấu nối động cơ ba pha.

---

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Tài liệu được thiết kế chuẩn theo Quyết định 99/QĐ-CĐKTCNQN dành riêng cho học viên trình độ Trung cấp và sinh viên Cao đẳng nghề Điện tử công nghiệp của các trường kỹ thuật công nghệ.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học môn Kỹ thuật điện (MH 08)?

Người học cần nắm vững toán đại số (biến đổi phương trình bậc nhất, giải hệ phương trình nhiều ẩn bằng ma trận hoặc định thức), hàm lượng giác cơ bản, phép tính vectơ phẳng và các khái niệm vật lý căn bản về điện tích, điện thế.

3. Điểm khác biệt của giáo trình này so với các giáo trình lý thuyết mạch thông thường là gì?

Giáo trình tinh giản tối đa các chứng minh toán học phức tạp, tập trung xây dựng quy trình giải mạch 4–5 bước rõ ràng và dành tới 50% thời lượng (45/90 giờ) cho nội dung ứng dụng thực tế của Máy điện (động cơ không đồng bộ và máy điện một chiều).

4. Làm thế nào để tự học giáo trình này đạt hiệu quả cao?

Học viên nên làm theo đúng trình tự phân bổ: nghiên cứu lý thuyết định luật, đọc kỹ thuật toán giải mẫu ở các ví dụ minh họa, tự giải lại các bài toán mạch có số liệu cụ thể trong giáo trình trước khi làm phần câu hỏi ôn tập cuối mỗi chương.

5. Giáo trình có cung cấp các bảng tra cứu và bài tập tự rèn luyện không?

Có. Cuối mỗi chương đều có phần câu hỏi lý thuyết và bài tập tự luận có kèm số liệu mẫu và hướng dẫn giải chi tiết (như hệ thống bài tập tính dòng nhánh, công suất mạch R-L-C và tính dung lượng tụ bù).

---

Kết luận

Giáo trình Kỹ thuật điện (MH 08) của Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn là tài liệu học phần kỹ thuật cơ sở hoàn chỉnh, cung cấp hệ thống kiến thức toàn diện từ lý thuyết phân tích mạch DC, AC 1 pha, AC 3 pha đến nguyên lý vận hành của máy điện công nghiệp. Lộ trình học tập được thiết kế mạch lạc với 90 giờ phân bổ chi tiết giúp người học hình thành năng lực tính toán và phân tích kỹ thuật chuẩn xác.

Để mở rộng kiến thức chuyên sâu, người học có thể tham khảo thêm các tài liệu bổ trợ chuyên ngành về Mạch điện nâng cao, Kỹ thuật đo lường điện và Khí cụ điện - Máy điện công nghiệp tại thư viện nhà trường.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: MẠCH ĐIỆN MỘT CHIỀU Mã chương: MH8-01 Thời gian: 18 giờ (LT: 03; TH: 04; Tự học:10; KT: 01) Giới thiệu: Trong thực tế mạch điện một chiều được ứng dụng nhiều ở lĩnh vực điện, điện tử, dòng điện một chiều tương đối ổn định và việc nghiên cứu để giải mạch điện một chiều là cơ sở để chuyển đổi và giải các mạch điện biến đổi khác về dạng mạch điện một chiều và các cách biến đổi, các phương pháp giải mạch điện một chiều được nghiên cứu kỹ. Mục tiêu: - Mô tả được mạch điện và mô hình mạch điện với các thông số đặc trưng của các phần tử mạch; - Trình bày được các định luật về mạch điện, từ đó biết áp dụng vào các bài toán giải mạch điện; - Vận dụng được các phương pháp khi giải mạch điện, ý nghĩa hệ số công suất. Nội dung chính 1. Những khái niệm cơ bản về mạch điện 1.

Mạch điện, kết cấu hình học của mạch điện 1. Khái niệm mạch điện Mạch điện là tập hợp các thiết bị điện nối với nhau bằng các dây dẫn tạo thành những mạch kín trong đó dòng điện có thể chạy qua. Mạch điện thường gồm các phần tử sau: Nguồn điện, phụ tải (tải), dây dẫn.1 là một ví dụ về mạch điện, trong đó: Nguồn điện là máy phát điện MF, tải gồm động cơ điện ĐC và bóng đèn Đ, các dây dẫn truyền tải điện năng từ nguồn đến tải.1: Mô hình mạch điện * Nguồn điện: Nguồn điện là thiết bị điện tạo ra điện năng. Về nguyên lý, nguồn điện là thiết bị biến đổi các dạng năng lượng như cơ năng, hóa năng, nhiệt năng, v.v… thành điện năng.

Ví dụ: Pin, ắc quy biến đổi hóa năng thành điện năng. Máy 6 phát điện biến đổi cơ năng thành điện năng. Pin mặt trời biến đổi năng lượng bức xạ mặt trời thành điện năng, v.v… *Tải: Tải là các thiết bị tiêu thụ điện năng và biến đổi điện năng thành các dạng năng lượng khác như cơ năng, nhiệt năng, quang năng v. v…Ví dụ: Động cơ điện tiêu thụ điện năng và biến điện năng thành cơ năng.

Bàn là, bếp điện biến điện năng thành nhiệt năng. Bóng đèn biến điện năng thành quang năng… * Dây dẫn: Dây dẫn dùng để dẫn điện từ nguồn đến phụ tải. Ngoài các thành phần cơ bản trên, mạch điện còn có các thiết bị phụ trợ để bảo vệ và điều khiển như cầu dao, áp tô mát, cầu chì, rơle… 1. Kết cấu hình học của mạch điện Kết cấu hình học của mạch điện gồm: - Nhánh: Nhánh là một đoạn mạch có các phần tử ghép nối tiếp với nhau trong đó có cùng dòng điện chạy qua.

Trên mạch hình 1-1 có 3 nhánh 1,2,3 - Nút: Nút là điểm gặp nhau của từ ba nhánh trở lên. Trên mạch hình 1-1 có 2 nút A, B. - Mạch vòng: Mạch vòng là nối đi khép kín qua các nhánh. Trên mạch hình 1-1 có 3 vòng V1, V2, V3.

Mạch vòng độc lập là mạch vòng phải kép kín qua một nhánh mới chưa tham gia vào trong các vòng đã chọn. Trên mạch hình 1-1 có 2 vòng độc lập V1, V2. Mạch điện đơn giản là mạch điện có một nhánh, không có nút và có một mạch vòng. Mạch điện phức tạp là mạch điện có nhiều nhánh, nhiều mạch vòng và nhiều nút.

Các đại lượng đặc trưng cho quá trình năng lượng trong mạch điện Để đặc trưng cho quá trình năng lượng trong một nhánh hoặc một phần tử của mạch điện ta dùng hai đại lượng: Dòng điện i và điện áp u.2: Chiều điện áp và dòng điện * Dòng điện: - Dòng điện i về trị số bằng tốc độ biến thiên của lượng điện tích q qua tiết diện ngang một vật dẫn: i = dq/dt (1.1) - Chiều dòng điện quy ước là chiều chuyển động của các điện tích dương (ion dương), ngược với chiều chuyển động của các ion âm hoặc electron (điện tử). Trên một nhánh chiều dương quy ước của dòng điện được chọn tùy ý và ký hiệu bằng mũi tên như hình 1. 7 - Đơn vị đo của dòng điện là ampe. Ký hiệu là A * Điện áp: Tại mỗi điểm trong mạch điện có một điện thế.

Hiệu điện thế (hiệu thế) giữa hai điểm gọi là điện áp. Như vậy điện áp giữa hai điểm a và b có điện thế φa , φb là: uab = φa - φb = ua - ub (1.2) - Chiều điện áp quy ước là chiều từ điểm có điện thế cao đến điểm có điện thế thấp. - Điện áp giữa hai cực của nguồn điện khi hở mạch ngoài (dòng điện I = 0) được gọi là sức điện động E. - Đơn vị đo của điện áp, sức điện động là von.

Ký hiệu là V *Công suất tức thời Công suất tức thời: pt  ut. Mô hình mạch điện, các thông số Hình 1.3: Các phần tử mạch điện Kí hiệu của nguồn điện áp độc lập: Hình 1.4: Kí hiệu của nguồn điện áp độc lập Kí hiệu của nguồn điện áp phụ thuộc: u2 = u1 u2 = R.5: Kí hiệu của nguồn điện áp phụ thuộc Dòng điện của nguồn sẽ phụ thuộc vào tải mắc vào nó. Nguồn dòng Nguồn dòng độc lập là phần tử hai cực mà dòng điện của nó không phụ thuộc vào điện áp trên hai cực nguồn: i(t)=j(t) Kí hiệu của nguồn độc lập: 8 Hình 1.6: Kí hiệu của nguồn độc lập Kí hiệu của nguồn phụ thuộc: i2 = gu1 i2 = i1 Hình 1.7: Kí hiệu của nguồn phụ thuộc 1. Phân loại và các chế độ làm việc của mạch điện *Phân loại - Mạch điện một chiều - Mạch điện xoay chiều * Chế độ làm việc - Chế độ xác lập: Là quá trình, trong đó dưới tác động của nguồn, dòng điện và điện áp trên các nhánh đạt trạng thái ổn định, dòng và áp trên các nhánh biến thiên theo quy luật giống với quy luật biến thiên của nguồn.

- Chế độ quá độ: là quá trình chuyển tiếp từ chế độ xác lập này sang chế độ xác lập khác, thời quan quá độ thường rất ngắn. Các định luật về mạch điện 1. Định luật Ohm * Định luật ôm đối vơi đoạn mạch chỉ có điên trở Định luật: Cường độ dòng điện chạy qua đoạn mạch có có điện trở R: - tỉ lệ thuận với hiệu điện thế hai đầu đoạn mạch. - tỉ lệ nghịch với điện trở.4) A B U Nếu có R và I, hiệu điện thế tính như sau: U = VA - VB = I.R: gọi là độ giảm thế (độ sụt thế hay sụt áp) trên điện trở.

Công thức của định luật ôm cũng cho phép tính điện trở: Đặc tuyến V - A (vôn - ampe) 9 Đó là đồ thị biểu diễn I theo U còn gọi là đường đặc trưng vôn - ampe.8: Đặc tuyến V - A Đối với vật dẫn kim loại (hay hợp kim) ở nhiệt độ nhất định đặc tuyến V –A là đoạn đường thẳng qua gốc các trục: R có giá trị không phụ thuộc U. Ví dụ 1: Khi đặt điện áp U = 24V vào một đoạn mạch, thấy có dòng điện I = 6A đi qua. Tính điện trở của đoạn mạch đó. Giải: Điện trở của đoạn mạch, ta có: * Định luật ôm cho toàn mạch Cường độ dòng điện trong mạch kín: Giả sử có mạch điện không phân nhánh như hình 1.9, nguồn có sức điện động E, điện trở trong là R0, cung cấp cho tải có điện trở là R, qua một đường dây có điện trở là Rd, dòng điện trong mạch là I.9: Mạch điện không phân nhánh Áp dụng định luật Ohm cho từng đoạn mạch ta có Điện áp trên tải: Điện áp trên đường dây: Điện áp trên điện trở trong của nguồn: Ở đây: : là tổng trở của toàn mạch Từ đó: Trong đó : : là điện trở mạch ngoài 10 Vậy: “Dòng điện trong mạch tỷ lệ với sức điện động của nguồn và tỷ lệ nghịch với điện trở tương đương của toàn mạch” Ví dụ 2.

Mạch điện ở trên có E = 231V, R0 = 0,1W, R = 22W, Rd = 1W. Hãy xác định dòng điện trong mạch, điện áp đặt vào tải và điện áp trên hai cực của nguồn. Giải: Áp dụng định luật Ohm cho toàn mạch để tính dòng điện: Điện áp đặt vào tải: Điện áp rơi trên đường dây: Điện áp rơi trên điện trở trong của nguồn: 1. Hai định luật Kiếchốp * Định luật Kiếchốp I: Tổng đại số các dòng điện tại một nút (hoặc vòng kín) bất kỳ bằng không (1.6) Trong đó, ta có thể quy ước: Các dòng điện có chiều dương đi vào nút thì lấy dấu +, còn đi ra khỏi nút thì lấy dấu –.

Hoặc có thể lấy dấu ngược lại. Có thể phát biểu định luật K1 dưới dạng: Tổng các dòng điện có chiều dương đi vào một nút bất kỳ thì bằng tổng các dòng điện có chiều dương đi ra khỏi nút. Với mạch điện có d nút thì ta chỉ viết được (d-1) phương trình K1 độc lập với nhau cho (d-1) nút. Phương trình K1 viết cho nút còn lại có thể được suy ra từ (d-1) phương trình K1 trên.

Ví dụ 3: Ta xét 1 nút của mạch điện gồm có 1 số dòng điện đi tới nút A và cũng có 1 số dòng điện rời khỏi nút A.10: Biểu diễn dòng điện tại nút A Như vậy, trong 1 giây, điện tích di chuyển đến nút phải bằng điện tích rời khỏi nút. Bởi vì, nếu giả thiết này không thoả mãn thì sẽ làm cho điện tích tại nút A thay đổi. Vì thế: “Tổng số học các dòng điện đến nút bằng tổng số học các dòng điện rời khỏi nút” Đây chính là nội dung của định luật Kirchhoff 1 Nhìn vào mạch điện ta có: Tổng quát, ta có định luật phát biểu như sau: “Tổng đại số các dòng điện đến một nút bằng 0” Quy ước: - Nếu các dòng điện đi tới nút là dương thì các dòng điện rời khỏi nút sẽ mang dấu âm hoặc ngược lại. * Định luật Kiếchốp II: Định luật Kirchhoff II phát biểu cho 1 vòng kín Tổng đại số các sụt áp trên một vòng kín thì bằng không (1.7) Người ta chứng minh được rằng: với một mạch có d nút, n nhánh thì số phương trình độc lập có được từ định luật K2 là (n-d+1).

Đối với mạch điện phẳng có d nút, n nhánh thì số mắc lưới là (n-d+1). Do đó: (n-d+1) phương trình K2 độc lập nhau có thể đạt được bằng cách viết (n-d+1) phương trình K2 viết cho (n-d+1) mắt lưới. Ví dụ 4: Cho một mạch điện như hình vẽ gồm 4 nhánh: 12 Hình 1.
