Tổng quan về giáo trình

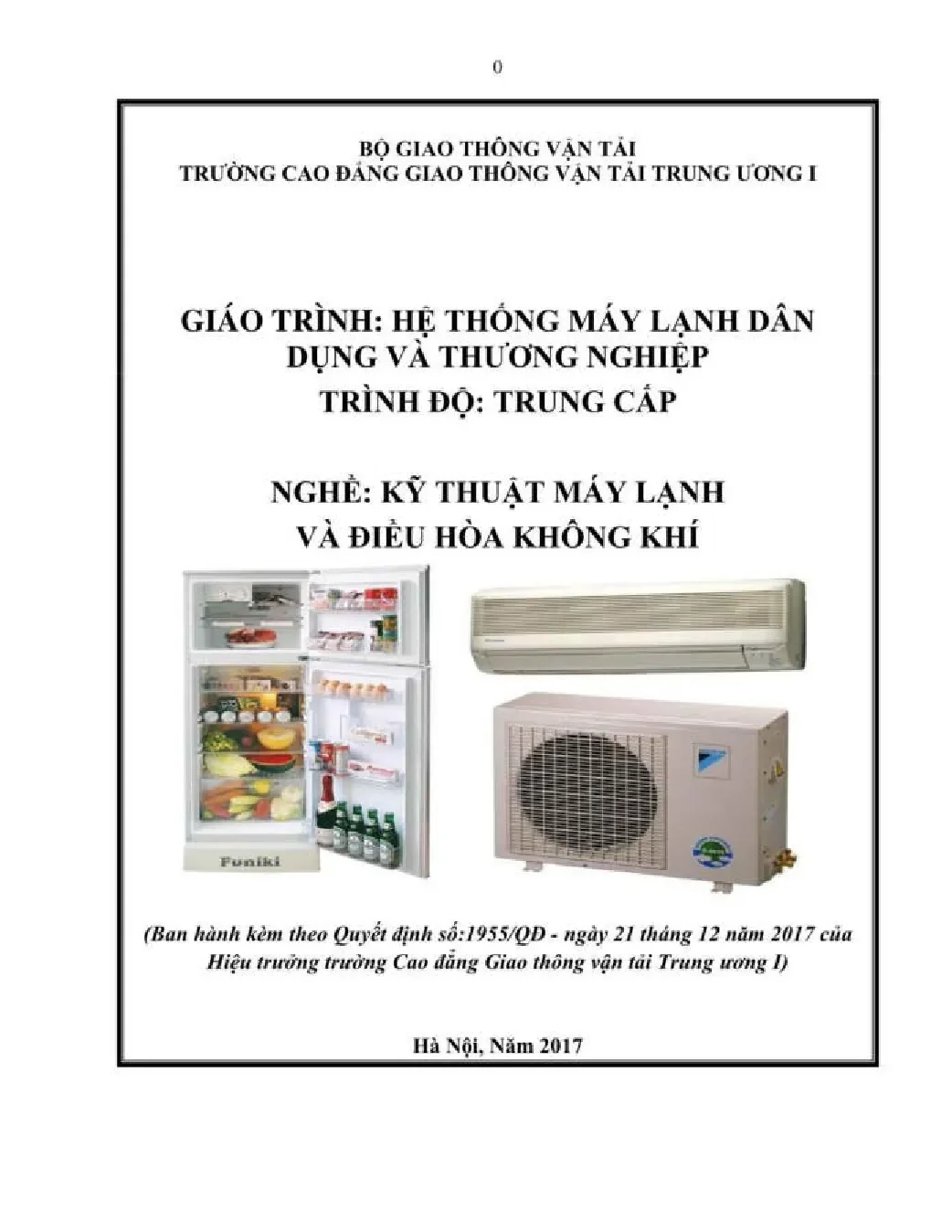

Giáo trình Hệ thống máy lạnh dân dụng và thương nghiệp (Mã số mô đun: MD 27) là tài liệu đào tạo chuyên môn thuộc chương trình trình độ Cao đẳng nghề và Trung cấp nghề ngành Kỹ thuật máy lạnh và Điều hòa không khí. Tài liệu được ban hành theo Quyết định số 1955/QĐ ngày 21 tháng 12 năm 2017 của Hiệu trưởng Trường Cao đẳng Giao thông vận tải Trung ương 1 (Hà Nội, 2017). Trong cấu trúc chương trình, MD 27 là mô đun chuyên ngành bắt buộc, được bố trí giảng dạy sau khi người học đã hoàn thành các môn học kỹ thuật cơ sở và mô đun kỹ thuật lạnh cơ bản.

Mục tiêu học tập của giáo trình tập trung trang bị năng lực toàn diện cho người học: phân tích được nguyên lý hoạt động và cấu tạo của các hệ thống lạnh dân dụng và thương nghiệp; sử dụng thành thạo trang thiết bị, dụng cụ chuyên ngành; thực hiện đúng quy trình kỹ thuật trong công tác lắp đặt, vận hành, bảo dưỡng, chẩn đoán và sửa chữa hư hỏng; đồng thời tuân thủ các quy chuẩn an toàn lao động và vệ sinh công nghiệp.

Giáo trình có kết cấu gồm 16 bài học với thời lượng phân bổ chi tiết giữa lý thuyết và thực hành. Cấu trúc nội dung tiếp cận từ các hệ thống máy lạnh gia đình quy mô nhỏ (Bài 1 đến Bài 10) đến các hệ thống lạnh thương nghiệp quy mô trung bình (Bài 11 đến Bài 15) và kết thúc bằng bài kiểm tra đánh giá (Bài 16). Điểm đặc thù của giáo trình là việc tích hợp trực tiếp bảng định mức thiết bị - dụng cụ - vật tư (tính trên ca thực hành chuẩn 20 học sinh, sinh viên), bảng quy trình thực hiện công việc, bảng nhận diện lỗi sai thường gặp và phiếu tiêu chí đánh giá kết quả theo thang điểm 10 cho từng bài học cụ thể.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai theo chuỗi logic từ cơ bản đến nâng cao, kết nối giữa cấu tạo thiết bị đơn lẻ, mạch điện điều khiển và quy trình công nghệ hoàn chỉnh:

  • Bài 1: Mở đầu: Trình bày khái niệm, phân loại máy lạnh dân dụng (tủ trực tiếp đối lưu tự nhiên, tủ gián tiếp đối lưu cưỡng bức) và máy lạnh thương nghiệp (thùng lạnh, tủ đông, tủ kết đông, quầy kính kín/hở); phân tích vai trò kinh tế trong bảo quản thực phẩm.
  • Bài 2: Nguyên lý hoạt động và cấu tạo của tủ lạnh gia đình: Phân tích chu trình nhiệt động (thông số vận hành mẫu với môi chất R134a: nhiệt độ bay hơi $T_e = -20^\circ\text{C}$, áp suất bay hơi $P_e = 0{,}3\text{ bar}$; nhiệt độ ngưng tụ $T_k = 38^\circ\text{C}$, áp suất ngưng tụ $P_k = 8{,}6\text{ bar}$ ở môi trường $30^\circ\text{C}$). Chi tiết hóa cấu tạo 4 thiết bị chính (máy nén pittông kín, dàn ngưng tụ ống thép cánh dây thép, dàn bay hơi tấm nhôm rãnh dẫn, ống mao tiết lưu đường kính $0{,}6 \div 2\text{ mm}$, dài $0{,}5 \div 5\text{ m}$) và thiết bị phụ (phin sấy lọc hạt Silicagel/Zeolit, bình gom lỏng).
  • Bài 3: Các đặc tính vận hành của tủ lạnh: Thiết lập tương quan giữa công suất động cơ máy nén ($1/12 \div 1/6\text{ HP}$ theo chuẩn Danfoss) và dung tích tủ ($100 \div 250\text{ lít}$); phân cấp nhiệt độ ngăn đông theo ký hiệu sao ($1\text{ sao: } -6^\circ\text{C}$; $2\text{ sao: } -12^\circ\text{C}$; $3\text{ sao: } -18^\circ\text{C}$; $4\text{ sao: } -24^\circ\text{C}$); xác định hệ số thời gian làm việc $b = t_{lv} / t_{ck}$ và các yếu tố ảnh hưởng đến điện năng tiêu thụ.
  • Bài 4, 5, 6: Động cơ máy nén, thiết bị điện và hệ thống điện tủ lạnh: Cấu tạo động cơ 1 pha với 2 cuộn dây (cuộn làm việc CR - Run, cuộn khởi động CS - Start, chân chung C - Common, trong đó điện trở $R_{CS} > R_{CR}$); nguyên lý làm việc của rơle dòng khởi động (thời gian khởi động khoảng 1,2 giây), rơle bảo vệ nhiệt, rơle thời gian (Timer xả đá), điện trở xả đá, sò nóng (cầu chì nhiệt), sò lạnh; sơ đồ và phương pháp vận hành mạch điện tủ lạnh trực tiếp và gián tiếp.
  • Bài 7, 8, 9, 10: Quy trình công nghệ tủ lạnh dân dụng: Phương pháp cân cáp xác định trở lực ống mao; quy trình thử kín hệ thống, hút chân không, nạp gas và chạy thử; phương pháp chẩn đoán hư hỏng (tắc ẩm, tắc bẩn, xì gas, hỏng rơle) và kỹ thuật bảo dưỡng.
  • Bài 11, 12, 13, 14, 15: Hệ thống máy lạnh thương nghiệp: Cấu tạo các loại tủ quầy bảo quản chuyên dụng (dải nhiệt độ từ $18^\circ\text{C}$ cho buồng bảo quản kẹo, $7 \div 10^\circ\text{C}$ cho tủ bánh ngọt, $2 \div 4^\circ\text{C}$ cho tủ thực phẩm đến $-25 \div -35^\circ\text{C}$ cho tủ kết đông); lắp đặt hoàn chỉnh cụm máy nén ngưng tụ, quầy lạnh, đường ống dẫn gas/nước và mạch điều khiển; kỹ thuật kiểm tra, sửa chữa và bảo dưỡng định kỳ (làm sạch dàn trao đổi nhiệt, lưới lọc, quạt đối lưu).

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống lý thuyết nền tảng dựa trên ba trụ cột:

  1. Nhiệt động học và truyền nhiệt ứng dụng: Nguyên lý chu trình làm lạnh nén hơi một cấp; cơ chế trao đổi nhiệt đối lưu tự nhiên và đối lưu cưỡng bức; đặc tính nhiệt động của môi chất lạnh (R134a) và dầu bôi trơn chuyên dụng.
  2. Kỹ thuật điện và bảo vệ tự động: Cơ sở lệch pha khởi động động cơ không đồng bộ một pha; nguyên lý tác động cơ điện của rơle dòng điện; cơ chế bảo vệ quá tải/quá nhiệt bằng rơle nhiệt lưỡng kim.
  3. Thủy lực và điều chỉnh dòng môi chất: Trở lực thủy lực trong ống mao dẫn; cân bằng áp suất tĩnh sau chu kỳ dừng máy; hiện tượng va đập thủy lực và cơ chế tách lỏng an toàn cho máy nén.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật cơ khí - nhiệt lạnh: Kỹ thuật uốn ống, nong loe ống đồng; kỹ thuật hàn oxy-gas kết hợp que hàn bạc; quy trình cưa bổ máy nén pittông theo đúng đường hàn vỏ thép; kỹ thuật thay dầu máy nén (định lượng bằng lượng dầu xả ra cộng thêm $1/5$); quy trình nén khí nitơ thử độ kín ở áp suất $150 \div 200\text{ psi}$; kỹ thuật xử lý rò rỉ dàn nhôm bằng keo epoxy hai thành phần hoặc hàn hơi.
  • Kỹ năng đo kiểm và chẩn đoán điện: Kỹ năng đo điện trở cuộn dây động cơ bằng đồng hồ vạn năng để xác định chính xác các cực tính C-R-S; kiểm tra thông mạch và kiểm tra độ cách điện bằng đồng hồ Megôhm kế (điện áp thử 250V hoặc 500V, yêu cầu điện trở cách điện $R_{cd} \ge 5\text{ M}\Omega$); đo dòng điện khởi động và dòng làm việc đầy tải bằng Ampe kìm.
  • Kỹ năng thực nghiệm đánh giá tình trạng thiết bị: Phương pháp dùng áp kế 40 bar để kiểm tra áp suất đẩy đỉnh $A$ của máy nén ($A > 32\text{ bar}$: rất tốt; $A = 21 \div 32\text{ bar}$: tốt; $A < 17\text{ bar}$: yếu); quan sát chuyển động của kim áp kế để đánh giá độ kín và tình trạng cong vênh của cụm van clape hút/đẩy.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm tích hợp (Integrated Pedagogical Approach), kết hợp đồng bộ giữa truyền thụ nguyên lý kỹ thuật và thực hành thao tác quy trình trực tiếp trên thiết bị mẫu:

  • Tổ chức thực hành theo nhóm tiêu chuẩn: Thiết kế định mức vật tư và thiết bị được chuẩn hóa cho một ca thực hành gồm 20 học sinh/sinh viên. Lớp học được chia thành các nhóm nhỏ từ 2 đến 4 người, làm việc luân phiên trên các trạm thực hành trang bị đầy đủ tủ lạnh trực tiếp, tủ lạnh gián tiếp, máy nén pittông bổ cắt, bộ đồ nghề điện lạnh chuyên dụng, ampe kìm, đồng hồ vạn năng, máy hàn oxy-gas và bình chứa nitơ kỹ thuật.
  • Bài tập thực hành và tình huống kỹ thuật: Quá trình thực hành được cấu trúc hóa theo các bước rõ ràng: Khảo sát thông số -> Kiểm tra an toàn điện nguội -> Vận hành thử nghiệm -> Đo đạc thông số nhiệt/dòng -> Tháo lắp sửa chữa -> Kiểm tra sau sửa chữa. Các tình huống sửa chữa được thiết kế bám sát thực tế như: máy nén yếu bơm, cháy cuộn dây, tắc ẩm phin lọc, rò rỉ môi chất tại dàn ngưng/dàn bay hơi, hệ thống xả đá tự động không hoạt động.
  • Phương pháp đánh giá kết quả: Áp dụng bảng tiêu chí đánh giá định lượng minh bạch với tổng điểm 10, phân bổ theo ba trọng số:
    • Kiến thức chuyên môn (4 điểm): Vẽ sơ đồ nguyên lý, trình bày đúng nhiệm vụ và nguyên lý hoạt động của từng linh kiện/hệ thống.
    • Kỹ năng thực hành (4 điểm): Thao tác đo kiểm, tháo lắp, vận hành đúng quy trình kỹ thuật, đảm bảo an toàn điện lạnh.
    • Thái độ nghề nghiệp (2 điểm): Tính cẩn thận, tỷ mỉ, tuân thủ kỷ luật xưởng và thực hiện tốt công tác vệ sinh công nghiệp.
  • Hướng dẫn tự học và nghiên cứu tài liệu: Người học được hướng dẫn phương pháp đọc bản vẽ thi công hệ thống lạnh; cách lập bảng nhật ký vận hành để theo dõi chu kỳ đóng ngắt ($t_{lv}$, $t_n$), áp suất hút, áp suất đẩy và nhiệt độ các ngăn buồng bảo quản; rèn luyện kỹ năng tra cứu thông số phụ tùng thay thế từ tài liệu của nhà sản xuất (như Danfoss).

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các kiến thức kỹ thuật thực tiễn và các quy chuẩn công nghệ trong lĩnh vực điện lạnh:

  • Lượng hóa chính xác các tiêu chuẩn chẩn đoán cơ khí máy nén: Giáo trình cung cấp quy trình kiểm tra cơ học block máy nén bằng các ngưỡng áp suất định lượng cụ thể qua đồng hồ áp kế (áp suất đẩy vượt $32\text{ bar}$ đạt chuẩn chất lượng cao, dưới $17\text{ bar}$ xác định máy nén suy hao công suất cần can thiệp kỹ thuật); mô tả chi tiết biểu hiện dao động của kim đo để xác định chính xác clape bị hở, cong vênh hoặc rỗ bề mặt.
  • Chuẩn hóa kỹ thuật bảo dưỡng thiết bị phụ trợ: Tài liệu phân tích chuyên sâu đặc tính làm việc của chất hút ẩm Silicagel (chỉ hoạt động hiệu quả ở nhiệt độ dưới $33^\circ\text{C}$ nên bắt buộc bố trí ở phía hạ áp hoặc trước ống mao) so với Zeolit; chỉ dẫn tư thế lắp đặt phin lọc thẳng đứng hoặc nghiêng theo chiều dòng gas đi từ trên xuống dưới; phân tích nguyên nhân khoa học và nghiêm cấm việc dùng đèn khò hơ nóng để tái sinh phin sấy lọc cũ do nguy cơ làm rã hạt chống ẩm gây tắc ẩm toàn hệ thống.
  • Tích hợp thông số nhiệt độ chuyên dụng cho hệ thống thương nghiệp: Giáo trình lập bảng tra cứu chi tiết mức nhiệt độ bảo quản chuẩn cho từng loại hình tủ quầy thương mại trong nhà hàng, siêu thị: từ tủ đồ uống ($3 \div 4^\circ\text{C}$), tủ trưng bày bánh ngọt ($7 \div 10^\circ\text{C}$), buồng bảo quản kẹo ($18^\circ\text{C}$) đến các hệ thống tủ/quầy bảo quản thực phẩm kết đông kín và hở ($-21 \div -19^\circ\text{C}$).
  • Định lượng môi chất và kiểm soát tải nhiệt: Hướng dẫn tính toán hệ số thời gian làm việc $b$, phân tích các nguyên nhân gây tăng điện năng tiêu thụ do gia tăng nhiệt độ ngưng tụ hoặc suy giảm nhiệt độ bay hơi, đồng thời chuẩn hóa quy trình thử kín bằng khí nitơ áp lực cao thay thế các phương pháp thử áp thủ công không đảm bảo an toàn.

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên: Phục vụ trực tiếp cho học viên hệ Trung cấp nghề và sinh viên hệ Cao đẳng nghề thuộc chuyên ngành Kỹ thuật máy lạnh và Điều hòa không khí. Tài liệu được thiết kế làm khung giáo trình chính thức cho mô đun MD 27 trong lộ trình đào tạo nghề nghiệp.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các môn học kỹ thuật cơ sở (Kỹ thuật điện tử, Cơ sở nhiệt động lực học, Vật liệu điện lạnh) và mô đun Kỹ thuật lạnh cơ bản trước khi tiếp cận giáo trình này.
  • Giảng viên chuyên ngành: Làm căn cứ sư phạm để xây dựng kế hoạch bài giảng lý thuyết, giáo án tích hợp và chuẩn bị thiết bị, vật tư tiêu hao (que hàn, gas R134a, ống đồng, dầu lạnh, phin sấy lọc) cho các bài thực hành xưởng theo định mức 20 học viên/ca.
  • Cán bộ kỹ thuật và kỹ thuật viên: Được sử dụng làm tài liệu tham khảo kỹ thuật phục vụ công tác lắp đặt, cân chỉnh thông số, bảo trì định kỳ và xử lý sự cố hư hỏng cho các hệ thống tủ lạnh gia đình, tủ đông, tủ mát trưng bày và quầy lạnh thương nghiệp trong thực tế.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với chương trình đào tạo ở cấp độ nào? Giáo trình được biên soạn chính thức theo chuẩn mô đun nghề (Mã số MD 27) dành cho bậc Cao đẳng nghề và Trung cấp nghề ngành Kỹ thuật máy lạnh và Điều hòa không khí, ban hành theo quyết định của Trường Cao đẳng Giao thông vận tải Trung ương 1.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này? Học viên bắt buộc phải hoàn thành các môn học kỹ thuật cơ sở và mô đun Kỹ thuật lạnh cơ bản, nắm được các nguyên lý nhiệt động căn bản, kiến thức an toàn điện và kỹ năng thao tác cơ khí đường ống cơ bản.

3. Điểm khác biệt về kết cấu của giáo trình so với các tài liệu lý thuyết khác là gì? Giáo trình tích hợp toàn bộ các bảng định mức thiết bị dụng cụ cho ca thực hành 20 người, quy trình thực hiện công việc từng bước, bảng tổng hợp lỗi thường gặp kèm giải pháp khắc phục và phiếu chấm điểm thực hành trực tiếp sau mỗi bài học.

4. Làm thế nào để thực hiện các bài tập thực hành theo giáo trình đạt hiệu quả cao? Người học cần tuân thủ quy trình làm việc nhóm (2 đến 4 sinh viên/thiết bị), thực hiện đo kiểm an toàn điện trước khi cấp nguồn, sử dụng đúng dụng cụ chuyên dụng (đồng hồ vạn năng, ampe kìm, megôhm kế, áp kế 40 bar) và ghi chép đầy đủ các thông số kỹ thuật vào nhật ký vận hành.

5. Giáo trình có hướng dẫn quy trình xử lý các hư hỏng phức tạp không? Có. Giáo trình hướng dẫn chi tiết quy trình cưa bổ máy nén pittông kín theo đường hàn để kiểm tra cơ cấu bên trong, kỹ thuật thay dầu máy nén theo định lượng bổ sung $1/5$, phương pháp thử xì dàn bằng nitơ ở áp suất $150 \div 200\text{ psi}$ và phương pháp cân cáp xác định chiều dài ống mao.

Kết luận

Giáo trình Hệ thống máy lạnh dân dụng và thương nghiệp (MD 27) là tài liệu đào tạo chuyên môn có tính chuẩn hóa kỹ thuật cao, kết hợp chặt chẽ giữa cơ sở lý thuyết nhiệt động lực học và các quy trình thao tác nghề nghiệp thực tế. Lộ trình học tập được thiết kế mạch lạc: đi từ phân tích nguyên lý cấu tạo các cụm thiết bị cơ bản (máy nén, dàn ngưng, dàn bay hơi, ống mao, phin lọc), làm chủ hệ thống mạch điện điều khiển và bảo vệ động cơ một pha, đến rèn luyện kỹ năng thực hành lắp đặt, nạp gas, cân cáp, bảo dưỡng và chẩn đoán sự cố trên cả hai hệ thống máy lạnh dân dụng và thương nghiệp. Danh mục tài liệu tham khảo và hệ thống tiêu chí đánh giá định lượng kèm theo cung cấp cơ sở phương pháp luận rõ ràng cho công tác giảng dạy, học tập và tra cứu kỹ thuật chuyên ngành.
