Tổng quan về giáo trình

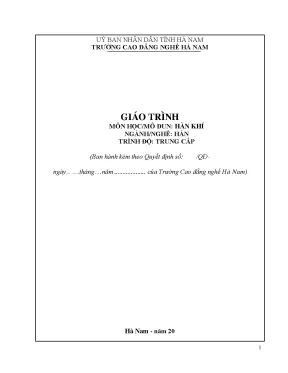

Giáo trình Môn học/Mô đun: Hàn khí (Mã số mô đun: 20) là tài liệu đào tạo chuyên môn nghề được ban hành bởi Trường Cao đẳng nghề Hà Nam, do tác giả Đào Văn Hiệp làm Chủ biên. Trong chương trình đào tạo nghề Hàn trình độ Trung cấp và Cao đẳng, mô đun này được bố trí giảng dạy sau khi người học đã hoàn thành hoặc học song song với các học phần kỹ thuật cơ sở từ MH07 đến MĐ15.

+-----------------------------------------------------------------------+
| THÔNG TIN TỔNG QUAN VỀ MÔ ĐUN HÀN KHÍ (MÃ SỐ: 20)                     |
+-------------------+---------------------------------------------------+
| Cơ quan ban hành  | Trường Cao đẳng nghề Hà Nam                       |
| Chủ biên          | Đào Văn Hiệp                                      |
| Trình độ đào tạo  | Trung cấp nghề Hàn                                |
| Tổng thời lượng   | 45 giờ (Lý thuyết: 10h | Thực hành: 32h | KT: 3h) |
| Phương pháp       | Tích hợp lý thuyết và thực hành công nghệ         |
+-------------------+---------------------------------------------------+

Mục tiêu học tập của giáo trình hướng đến việc trang bị cho người học:

  • Kiến thức chuyên môn: Nhận biết các loại khí công nghiệp ($\text{O}_2$, $\text{C}_2\text{H}_2$), vật liệu phụ và thuốc hàn; giải thích cấu tạo, nguyên lý làm việc của thiết bị sinh khí, van giảm áp, mỏ hàn; tính toán chính xác chế độ hàn khí (lưu lượng khí, đường kính que hàn phụ, góc nghiêng mỏ hàn) tương ứng với chiều dày và tính chất nhiệt lý của vật liệu.
  • Kỹ năng nghề nghiệp: Lắp đặt, kiểm tra độ kín hệ thống cấp khí; vận hành thiết bị điều chỉnh 3 loại ngọn lửa hàn; thực hiện các đường hàn giáp mối, hàn gấp mép tấm mỏng, hàn góc, hàn ống đảm bảo mối hàn ngấu, đúng kích thước hình học, không ngậm xỉ, rỗ khí hay nứt hỏng.
  • Năng lực tự chủ và trách nhiệm: Thực hiện nghiêm ngặt quy định an toàn phòng chống cháy nổ thiết bị áp lực, vệ sinh công nghiệp và kỹ năng giám sát làm việc nhóm.

Cấu trúc giáo trình bao gồm 45 giờ định mức (10 giờ lý thuyết, 32 giờ thực hành xưởng và 3 giờ kiểm tra định kỳ), được biên soạn theo phương pháp tích hợp kỹ thuật nghề kết hợp giữa cơ sở lý thuyết nhiệt - hóa và quy trình thao tác chuẩn hóa tại xưởng gia công cơ khí.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được phân bố theo trình tự 6 bài học chính, phản ánh mạch phát triển năng lực từ vận hành thiết bị cơ bản đến thực hiện các kết cấu hàn định hình:

┌─────────────────────────────────────────────────────────────┐
│ Bài 1: Những kiến thức cơ bản về hàn khí (5h Lý thuyết)     │
└──────────────┬──────────────────────────────────────────────┘
               ▼
┌─────────────────────────────────────────────────────────────┐
│ Bài 2: Vận hành, sử dụng thiết bị hàn khí (1h LT - 4h TH)   │
└──────────────┬──────────────────────────────────────────────┘
               ▼
┌─────────────────────────────────────────────────────────────┐
│ Bài 3: Hàn mối hàn giáp mối (1h LT - 8h TH - 1h KT)         │
└──────────────┬──────────────────────────────────────────────┘
               ▼
┌─────────────────────────────────────────────────────────────┐
│ Bài 4: Hàn gấp mép tấm mỏng (1h LT - 4h TH)                 │
└──────────────┬──────────────────────────────────────────────┘
               ▼
┌─────────────────────────────────────────────────────────────┐
│ Bài 5: Hàn góc (1h LT - 8h TH - 1h KT)                      │
└──────────────┬──────────────────────────────────────────────┘
               ▼
┌─────────────────────────────────────────────────────────────┐
│ Bài 6: Hàn ống (1h LT - 8h TH - 1h KT)                      │
└─────────────────────────────────────────────────────────────┘

  • Bài 1: Những kiến thức cơ bản về hàn khí (5 giờ lý thuyết): Khái quát bản chất quá trình nóng chảy kim loại bằng ngọn lửa khí cháy $\text{C}_2\text{H}_2$ và $\text{O}_2$ (vùng nhiệt cao nhất đạt $3200^\circ\text{C}$). Trình bày cấu trúc 3 vùng ngọn lửa: vùng hạt nhân, vùng hoàn nguyên ($3200^\circ\text{C}$, chứa $\text{CO}$ và $\text{H}2$) và vùng cháy hoàn toàn. Phân biệt phương pháp hàn phải (áp dụng cho chiều dày $S > 5\text{ mm}$) và hàn trái ($S < 5\text{ mm}$). Công thức tính công suất ngọn lửa: $$\text{Hàn phải: } V{\text{C}_2\text{H}2} = (120 \div 150)S \quad (\text{lít/giờ})$$ $$\text{Hàn trái: } V{\text{C}_2\text{H}_2} = (100 \div 120)S \quad (\text{lít/giờ})$$ Công thức tính đường kính que hàn phụ ($d$): $$\text{Hàn phải: } d = \frac{S}{2} \quad (\text{mm})$$ $$\text{Hàn trái: } d = \frac{S}{2} + 1 \quad (\text{mm})$$ Phân loại các khuyết tật: nứt, không ngấu, khuyết cạnh, vón cục, lẫn xỉ và lỗ hơi.

  • Bài 2: Vận hành, sử dụng thiết bị hàn khí (5 giờ: 1 LT, 4 TH): Trình bày cấu tạo mỏ hàn kiểu tự hút và mỏ hàn đẳng áp; van giảm áp đơn cấp (giảm từ áp suất $150\text{ at}$ xuống $0{,}05 \div 1{,}5\text{ at}$); bình sinh khí axetylen từ đất đèn ($\text{CaC}_2 + 2\text{H}_2\text{O} \rightarrow \text{C}_2\text{H}_2 + \text{Ca(OH)}_2 + Q$, định mức $1\text{ kg } \text{CaC}_2$ sinh $220 \div 300\text{ lít } \text{C}_2\text{H}_2$); nắp an toàn và màng bảo hiểm (xé ở áp suất $2{,}5 \div 3{,}5\text{ at}$); bình dập lửa tạt lại kiểu khô và kiểu ướt. Quy trình thử kín mối nối bằng nước xà phòng.

  • Bài 3: Hàn mối hàn giáp mối (10 giờ: 1 LT, 8 TH, 1 KT): Hướng dẫn kỹ thuật hàn giáp mối thép tấm CT3 ($250 \times 50 \times 2\text{ mm}$), góc nghiêng mỏ hàn $30^\circ$, que hàn $\Phi 2\text{ mm}$, bép số 100, phương pháp hàn trái, gá đính 5 điểm khử biến dạng $4^\circ$.

  • Bài 4: Hàn gấp mép tấm mỏng (5 giờ: 1 LT, 4 TH): Kỹ thuật hàn mép uốn không que phụ hoặc có que phụ $\Phi 1{,}5\text{ mm}$ cho chi tiết mỏng $0{,}5 \div 2\text{ mm}$, bép hàn số 70, công suất ngọn lửa $115\text{ lít/giờ}$, góc nghiêng mỏ hàn $45^\circ \div 50^\circ$.

  • Bài 5: Hàn góc (10 giờ: 1 LT, 8 TH, 1 KT): Kỹ thuật hàn góc chữ T thép tấm ($300 \times 50 \times 3\text{ mm}$), góc mỏ hàn $45^\circ$ đối với hai tấm và nghiêng $75^\circ$ so với đường hàn, que hàn $\Phi 2\text{ mm}$, bép số 140, công suất $220\text{ lít/giờ}$, phương pháp hàn phải.

  • Bài 6: Hàn ống (10 giờ: 1 LT, 8 TH, 1 KT): Ứng dụng công nghệ hàn nối ống đường kính nhỏ và trung bình ở các vị trí không gian.

Kiến thức nền tảng được xây dựng

  1. Lý thuyết nhiệt - hóa học của ngọn lửa khí cháy: Xác định bản chất quá trình cháy của hỗn hợp $\text{O}_2 - \text{C}_2\text{H}2$. Phân định 3 trạng thái ngọn lửa dựa trên tỷ lệ thể tích $\beta = V{\text{O}2} / V{\text{C}_2\text{H}_2}$:
    • Ngọn lửa trung hòa ($\beta = 1{,}1 \div 1{,}2$): Phục vụ hàn thép cacbon, thép hợp kim thấp.
    • Ngọn lửa oxy hóa ($\beta > 1{,}2$): Phục vụ hàn đồng thau, nung cắt kim loại.
    • Ngọn lửa cacbon hóa ($\beta < 1{,}1$): Phục vụ hàn gang, hàn đắp hợp kim cứng.
  2. Nguyên lý thủy khí và thiết bị áp lực: Cơ chế giảm áp của van điều áp màng cao su, nguyên lý tự hút chân không của mỏ hàn và cơ chế đóng mở van bi dập lửa tạt lại kiểu ướt khi có sóng nổ áp suất cao ngược chiều.
  3. Tính chất nguy hiểm cháy nổ của axetylen: Điều kiện tự nổ của $\text{C}_2\text{H}_2$ khi nhiệt độ vượt $450 \div 500^\circ\text{C}$ ở áp suất $> 1{,}5\text{ at}$; giới hạn nổ trong không khí ($2{,}3 \div 81%$) và trong oxy nguyên chất ($2{,}3 \div 93%$).
                      +------------------------------------------+
                      | TỶ LỆ HỖN HỢP KHÍ: β = V(O2) / V(C2H2)   |
                      +--------------------+---------------------+
                                           |
         +---------------------------------+---------------------------------+
         |                                 |                                 |
         ▼                                 ▼                                 ▼
+------------------+             +------------------+             +------------------+
|   β = 1.1 - 1.2  |             |     β > 1.2      |             |     β < 1.1      |
| Ngọn lửa trung hòa|             | Ngọn lửa oxy hóa |             |Ngọn lửa cacbon hóa|
| Hàn thép cacbon  |             | Hàn đồng thau    |             | Hàn gang, hàn đắp|
+------------------+             +------------------+             +------------------+

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Lắp ráp bình chứa, ống dẫn khí (quy chuẩn màu xanh cho oxy - ren phải; màu đỏ/nâu cho axetylen - ren trái); điều chỉnh van áp suất thấp và cao; mồi lửa an toàn; làm sạch bép hàn bằng kim thông chuyên dụng.
  • Kỹ năng phân tích (Analytical skills): Phân tích dạng khuyết tật mối hàn dựa trên dấu hiệu thực tế (nứt do dư hàm lượng lưu huỳnh/phốt pho, lẫn xỉ do không vệ sinh bề mặt, khuyết cạnh do thiếu điểm dừng mỏ hàn).
  • Năng lực thực hành (Practical competencies): Làm chủ kỹ thuật dịch chuyển mỏ hàn và que phụ (chuyển động theo đường thẳng, hình xoắn ốc, hình sin, bán nguyệt có điểm dừng); kiểm tra kích thước đường hàn bằng thước kiểm tra mối hàn đa năng.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp sư phạm tích hợp mô đun (integrated vocational pedagogy), trong đó mỗi bài học kết hợp chặt chẽ giữa 3 phần: Kiến thức liên quan $\rightarrow$ Trình tự thực hiện thao tác $\rightarrow$ Sai hỏng, nguyên nhân và biện pháp khắc phục.

+-------------------------------------------------------------------------+
| QUY TRÌNH SƯ PHẠM TÍCH HỢP TRONG GIÁO TRÌNH HÀN KHÍ                     |
|                                                                         |
|  [Kiến thức lý thuyết] ──► Đọc bản vẽ, tính toán chế độ (V_C2H2, d)     |
|          │                                                              |
|          ▼                                                              |
|  [Chuẩn bị & Gá đính]  ──► Chuẩn bị phôi (CT3), đính 5 điểm, bù biến    |
|          │                                                              |
|          ▼                                                              |
|  [Thực hành đường hàn] ──► Mồi lửa trung hòa, dao động mỏ/que chuẩn xác |
|          │                                                              |
|          ▼                                                              |
|  [Đo kiểm & Đánh giá]  ──► Dùng thước đa năng đo lồi/ngấu, phân tích lỗi|
+-------------------------------------------------------------------------+

Hệ thống bài tập và thực hành xưởng được cụ thể hóa bằng các bản vẽ gia công chuẩn:

  • Gia công phôi thép tấm CT3 có kích thước xác định ($250 \times 50 \times 2\text{ mm}$, $200 \times 50 \times 1\text{ mm}$, $300 \times 50 \times 3\text{ mm}$).
  • Đồ gá và kẹp cố định góc $90^\circ$ kết hợp dưỡng chuẩn.
  • Bảng quy trình thao tác liệt kê chi tiết: Tên bước $\rightarrow$ Nội dung thao tác $\rightarrow$ Thiết bị dụng cụ $\rightarrow$ Tiêu chuẩn kỹ thuật đạt được.

Phương pháp đánh giá học tập được thực hiện đa chiều:

  1. Đánh giá thường xuyên: Giám sát thao tác an toàn (kiểm tra rò rỉ khí bằng nước xà phòng, tư thế đứng hàn, khoảng cách bình khí với ngọn lửa trần tối thiểu $5\text{ m}$).
  2. Đánh giá định kỳ: Kiểm tra kỹ năng thực hành độc lập thông qua các bài kiểm tra định mức $2$ giờ (chuẩn bị phôi, gá đính, hàn hoàn thiện chi tiết theo bản vẽ kỹ thuật).
  3. Đánh giá sản phẩm: Sử dụng thước kiểm tra mối hàn đa năng để đo chiều rộng đường hàn, chiều cao kim loại đắp, độ ngấu và độ cong vênh chi tiết.

Hướng dẫn tự học tập trung vào việc rèn luyện tính toán chế độ hàn theo công thức giải tích, đối chiếu bảng tra thông số công nghệ (bép số, áp suất, kích thước nhân ngọn lửa) và phân tích nguyên nhân sai hỏng sau mỗi lần thực hành.

Điểm nổi bật và cập nhật

  • Bảng tra cứu thông số công nghệ định lượng: Giáo trình cung cấp bảng thông số kỹ thuật chuẩn hóa cho hàn thép tấm, xác định quan hệ giữa chiều dày phôi, số bép hàn, áp suất khí và kích thước mối hàn:
+-----------------------------------------------------------------------------------+
| BẢNG THÔNG SỐ CHẾ ĐỘ HÀN KHÍ THÉP TẤM                                             |
+---------------+---------+-----------------------+-----------------+---------------+
| Chiều dày     | Số bép  | Áp suất Oxy           | Áp suất C2H2    | Chiều dài     |
| phôi (mm)     | hàn     | (kg/cm²)              | (kg/cm²)        | nhân lửa (mm) |
+---------------+---------+-----------------------+-----------------+---------------+
| 1.6           | 75      | 1.0                   | 0.1             | 7             |
| 2.3           | 100     | 1.5                   | 0.1             | 8             |
| 3.2           | 150     | 1.8                   | 0.1             | 9             |
+---------------+---------+-----------------------+-----------------+---------------+
  • Quy chuẩn an toàn thiết bị áp lực và phòng nổ: Tài liệu đưa ra các hướng dẫn an toàn cụ thể:
    • Cấm tiếp xúc dầu mỡ với chai và phụ tùng van oxy nhằm tránh hiện tượng cháy nổ áp suất cao.
    • Bình chứa oxy và axetylen phải đặt cách xa ngọn lửa trần tối thiểu $5\text{ m}$.
    • Nắp xả an toàn và màng bảo hiểm bằng lá nhôm/thiếc mỏng ($0{,}1 \div 0{,}15\text{ mm}$) được quy định kích hoạt bảo vệ khi áp suất vượt $2{,}5 \div 3{,}5\text{ at}$.
    • Kiểm tra rò rỉ hệ sinh khí và dây dẫn định kỳ bằng dung dịch nước xà phòng, cấm thử bằng ngọn lửa.
  • Tính thực tiễn trong công nghệ phục hồi và chế tạo: Tập trung chuyên sâu vào kỹ thuật hàn chi tiết tấm mỏng dưới $2\text{ mm}$, công nghệ hàn đắp phục hồi chi tiết đúc bằng gang, đồng thanh, nhôm và hàn ống dẫn công nghiệp đường kính nhỏ.

Đối tượng sử dụng giáo trình

+------------------------------------------------------------------------+
| ĐỐI TƯỢNG SỬ DỤNG VÀ PHẠM VI ỨNG DỤNG                                 |
+----------------------+-------------------------------------------------+
| Học viên, sinh viên  | Ngành Hàn, Cắt gọt kim loại, Cơ khí chế tạo     |
| Trình độ đào tạo     | Trung cấp, Cao đẳng nghề                        |
| Học phần tiên quyết  | MH07 đến MĐ15 (Đọc bản vẽ, Vật liệu cơ khí,...) |
| Giảng viên kỹ thuật  | Giáo trình giảng dạy, biên soạn bài giảng       |
| Thợ hàn, kỹ thuật    | Tài liệu quy chuẩn an toàn, vận hành thiết bị   |
+----------------------+-------------------------------------------------+
  • Sinh viên, học viên: Tài liệu giảng dạy chuyên môn cho học sinh, sinh viên học nghề Hàn ở trình độ Trung cấp và Cao đẳng nghề; học viên các khóa bồi dưỡng ngắn hạn kỹ thuật hàn cắt kim loại bằng khí.
  • Kiến thức tiên quyết: Người học cần có kiến thức nền tảng về Đọc bản vẽ kỹ thuật cơ khí, Dung sai lắp ghép và Đo lường kỹ thuật, Công nghệ kim loại và vật liệu cơ khí, Nguội cơ bản (tương đương khối kiến thức MH07 - MĐ15).
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu chuẩn để thiết kế đề cương bài giảng tích hợp lý thuyết - thực hành, xây dựng bảng kiểm kỹ năng (rubrics) đánh giá bài tập thực hành và đề thi sát hạch tay nghề.
  • Kỹ thuật viên xưởng và công nhân cơ khí: Sử dụng làm tài liệu tham khảo tra cứu quy trình lắp ráp hệ thống trạm khí nén, xử lý sự cố kẹt van giảm áp, điều chế đất đèn và kiểm soát các dạng khuyết tật mối hàn trong nhà xưởng.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn cho học sinh, sinh viên trình độ Trung cấp và Cao đẳng theo học ngành Hàn hoặc Cơ khí chế tạo, cũng như công nhân kỹ thuật cần chuẩn hóa kỹ năng hàn khí và quy chuẩn an toàn áp lực.

2. Cần kiến thức nền nào để học?

Người học cần hoàn thành khối kiến thức cơ sở (từ MH07 đến MĐ15), bao gồm kiến thức cơ bản về vật liệu cơ khí, đọc bản vẽ kỹ thuật hàn, phương pháp gia công nguội cắt gọt kim loại và an toàn lao động cơ bản.

3. Điểm khác biệt với giáo trình khác?

Giáo trình kết hợp quy trình công nghệ điều chế axetylen từ đất đèn kèm thông số kỹ thuật chi tiết của hệ thống bình sinh khí áp suất thấp, van giảm áp đơn cấp, thiết bị dập lửa tạt lại (khô/ướt) và bảng định mức chế độ hàn định lượng cho từng chiều dày phôi cụ thể.

4. Làm sao để tự học hiệu quả?

Người học cần nắm vững các công thức thực nghiệm tính toán lưu lượng khí $V_{\text{C}_2\text{H}_2}$ và đường kính que hàn $d$, ghi nhớ quy tắc nhận biết 3 loại ngọn lửa hàn qua tỷ lệ $\beta$, kết hợp tuân thủ bảng trình tự thực hiện và phương pháp phòng chống khuyết tật trong từng bài học.

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình đi kèm hệ thống bản vẽ chi tiết các bài tập thực hành gia công mối hàn giáp mối, hàn góc, hàn gấp mép, bảng chỉ dẫn an toàn phòng chống cháy nổ trạm khí nén và danh mục tài liệu tham khảo công nghệ hàn trong và ngoài nước.

Kết luận

Giáo trình Môn học/Mô đun: Hàn khí của Trường Cao đẳng nghề Hà Nam cung cấp hệ thống kiến thức kỹ thuật hoàn chỉnh về công nghệ hàn khí OAW (Oxy-Acetylene Welding). Tài liệu định hướng lộ trình học tập logic từ việc tìm hiểu lý thuyết hóa nhiệt của ngọn lửa khí cháy, vận hành thiết bị an toàn áp lực, đến kỹ năng thực hành các dạng liên kết hàn tấm và hàn ống.

Nội dung giáo trình là tài liệu học tập và tra cứu kỹ thuật chuẩn hóa, kết nối chặt chẽ giữa tính toán thông số lý thuyết và quy trình thao tác gia công cơ khí thực tế tại xưởng sản xuất.
