Tổng quan về giáo trình

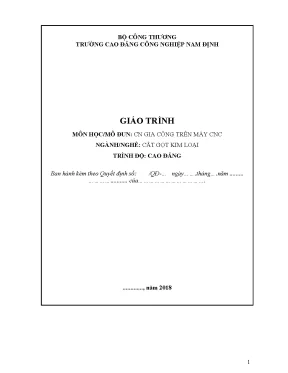

Giáo trình Công nghệ gia công trên máy CNC (Mã mô đun: C612013411) là tài liệu đào tạo chuyên môn nghề bắt buộc thuộc chương trình đào tạo ngành/nghề Cắt gọt kim loại trình độ Cao đẳng. Tài liệu do tập thể cán bộ, giảng viên Khoa Cơ khí trường Cao đẳng Công nghiệp Nam Định biên soạn, với sự chủ biên của Đào Xuân Tứ cùng tác giả Nguyễn Ngọc Bảo, được nghiệm thu và ban hành theo quyết định chuyên môn năm 2018. Trong tiến trình đào tạo, mô đun này được bố trí giảng dạy sau khi người học đã hoàn thành các môn học chung, các môn học cơ sở nghề và các mô đun kỹ thuật gia công cơ khí truyền thống.

Mục tiêu đào tạo của giáo trình hướng đến việc trang bị toàn diện ba nhóm chuẩn đầu ra: kiến thức, kỹ năng và mức độ tự chủ - trách nhiệm. Về mặt kiến thức, tài liệu cung cấp hệ thống lý thuyết về cấu tạo, nguyên lý hoạt động của máy công cụ CNC, các dạng điều khiển và hệ thống tập lệnh tiêu chuẩn ISO. Về kỹ năng thực hành, giáo trình hình thành năng lực thiết lập tọa độ gia công (xác định điểm gốc W), bù trừ kích thước dao cụ, lập trình mã lệnh trực tiếp hoặc truyền file qua máy tính, kiểm tra mô phỏng và vận hành máy tiện, máy phay CNC để hoàn thiện sản phẩm đạt yêu cầu kỹ thuật. Về năng lực tự chủ, người học được rèn luyện quy trình an toàn lao động công nghiệp và bảo dưỡng thiết bị định kỳ.

Cấu trúc giáo trình được xây dựng theo phương pháp phân tích nghề và phân tích công việc DACUM (Developing A Curriculum), chuyển tải trực tiếp các vị trí việc làm thực tế tại doanh nghiệp vào 135 giờ đào tạo (bao gồm 5 bài học tích hợp giữa lý thuyết và thực hành). Điểm đặc thù của tài liệu là phương pháp tiếp cận dựa trên năng lực thực hiện (competency-based training), gắn kết trực tiếp giữa cú pháp lệnh lập trình với quy trình công nghệ gia công cơ khí chính xác.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được cấu trúc thành 5 bài học chuyên đề với dung lượng 135 giờ học, phân bổ tuần tự từ nhận thức hệ thống đến thao tác công nghệ chuyên sâu:

[Bài 1: Máy điều khiển chương trình số (15 giờ)]
       │
       ▼
[Bài 2: Lập trình gia công trên máy tiện CNC (30 giờ)]
       │
       ▼
[Bài 3: Vận hành máy tiện CNC (30 giờ)]
       │
       ▼
[Bài 4: Lập trình gia công trên máy phay và trung tâm phay CNC (30 giờ)]
       │
       ▼
[Bài 5: Vận hành máy phay CNC (30 giờ)]
  • Bài 1: Máy điều khiển chương trình số (15 giờ): Trình bày khái niệm cơ bản về điều khiển số NC (Numerical Control) và CNC (Computerized Numerical Control). Phân tích cấu trúc 6 thành phần của hệ thống máy CNC (Chương trình gia công, Thiết bị đọc, Bộ điều khiển MCU, Hệ thống truyền động, Máy công cụ, Hệ thống phản hồi). Phân loại máy gia công (tiện, phay đứng, trung tâm phay ngang, khoan, mài, EDM cắt dây, CMM); thiết lập hệ tọa độ Descartes $OXYZ$ theo quy tắc bàn tay phải; định nghĩa 7 điểm chuẩn công nghệ: điểm gốc máy ($M$), điểm gốc chi tiết ($W$), điểm gốc chương trình ($P_0$), điểm chuẩn tham chiếu ($R$), điểm đổi dao ($W_w$), điểm hiệu chỉnh dao ($E$), điểm cắt của dao ($P$). Phân loại các dạng điều khiển: điều khiển điểm - điểm (point-to-point), điều khiển đoạn thẳng (linear) và điều khiển biên dạng (contour 2D, 3D).
  • Bài 2: Lập trình gia công trên máy tiện CNC (30 giờ): Khảo sát cấu trúc một chương trình gia công tiêu chuẩn ISO (Phần đầu, Thân và Kết thúc chương trình); định dạng câu lệnh $N... G... X(U)... Z(W)... F... S... T... M...$. Phân tích phương pháp lập trình theo tọa độ tuyệt đối ($G90$) và tọa độ tương đối ($G91$ hoặc địa chỉ $U, W$). Hướng dẫn ứng dụng các chu trình gia công tự động: tiện mặt đầu ($G94$), tiện thô dọc trục ($G71$), tiện thô hướng kính ($G72$), tiện thô theo biên dạng ($G73$), tiện tinh ($G70$), tiện ren ($G76, G92$), khoan ($G74$), cắt rãnh ($G75$); phương pháp thiết lập hệ tọa độ gia công ($G50, G53, G54 - G59$) và kỹ thuật bù bán kính dao ($G40, G41, G42$).
  • Bài 3: Vận hành máy tiện CNC (30 giờ): Quy trình gá đặt phôi trên mâm cặp thủy lực/khí nén; gá lắp dao trên đài dao rơ-vôn-ve (turret 8–12 vị trí); kỹ thuật rà dao, đo thông số và nhập dữ liệu bù dao (Offset tool); phương pháp nhập chương trình trực tiếp qua bàn phím điều khiển (MDI) hoặc truyền qua cổng giao tiếp (USB, RS232, đĩa mềm); kiểm tra cú pháp, chạy mô phỏng đồ họa không cắt và vận hành gia công thực tế.
  • Bài 4: Lập trình gia công trên máy phay và trung tâm phay CNC (30 giờ): Hệ tọa độ máy phay 3 trục; các lệnh nội suy đường thẳng ($G01$), nội suy cung tròn cùng/ngược chiều kim đồng hồ ($G02, G03$); nhóm chu trình gia công mặt phẳng, hốc (pocket), phay rãnh, khoan - khoét - doa lỗ và taro ren; kỹ thuật lập trình trình con ($M98, M99$).
  • Bài 5: Vận hành máy phay CNC (30 giờ): Kỹ thuật gá kẹp phôi trên bàn máy/đồ gá ê-tô; thiết lập điểm gốc phôi $W$ bằng đầu dò tâm; xác định chiều dài dao ($Z$-offset) và bán kính dao; vận hành bảng điều khiển; hiệu chỉnh thông số cắt trong quá trình gia công và xử lý các lỗi dừng khẩn cấp.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết cơ sở dựa trên các nguyên lý kỹ thuật cơ khí chính xác:

  • Lý thuyết điều khiển số: Chuyển đổi dữ liệu lập trình thành tín hiệu xung điện (Pulse) để điều khiển số vòng quay/tốc độ động cơ và tín hiệu đóng/ngắt (ON/OFF) để quản trị hệ thống phụ trợ (tưới nguội $M08/M09$, đóng mở mâm cặp, đổi dao $M06$).
  • Động học máy cắt gọt: Cấu trúc truyền động trục chính dùng động cơ $DC$ (điều tốc bằng kích từ) hoặc động cơ $AC$ (điều tốc bằng biến tần); hệ thống truyền động chạy dao sử dụng cụm vít me - đai ốc bi khử khe hở kết hợp sống trượt/băng trượt phủ lớp chất dẻo giảm ma sát và triệt tiêu hiện tượng trượt lùi (stick-slip).
  • Hệ thống mã lệnh tiêu chuẩn: Khảo sát chi tiết hệ điều khiển phổ thông (tiêu biểu như FAGOR 8055TC và các hệ điều khiển tương đương chuẩn ISO).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical Skills): Đọc hiểu bản vẽ công nghệ, tính toán tọa độ biên dạng hình học; soạn thảo cấu trúc chương trình $NC$; thiết lập chế độ cắt (vận tốc cắt không đổi $G96$, số vòng quay cố định $G97$, bước tiến dao theo phút $G98$ hoặc theo vòng $G99$).
  • Kỹ năng phân tích (Analytical Skills): Phân tích đường dẫn dao tối ưu nhằm giảm thời gian chạy không; lựa chọn chu trình tiện thô ($G71, G72, G73$) phù hợp với hình dạng phôi đúc, rèn hoặc phôi cán; tính toán lượng bù bán kính mũi dao r ảo khi gia công mặt côn và cung tròn.
  • Kỹ năng thực thi thực tế (Practical Competencies): Thiết lập gốc phôi, nhập dữ liệu đo dao vào bảng nhớ của máy; thao tác bảng điều khiển của các dòng máy công cụ thực tế (như máy tiện CNC TOPTURN S15); đo kiểm kích thước chi tiết sau gia công để hiệu chỉnh bù mòn dao.

Phương pháp giảng dạy và học tập

Giáo trình triển khai mô hình dạy học tích hợp lý thuyết - thực hành theo định hướng năng lực thực hiện, kết hợp ba môi trường học tập:

[1. Học lý thuyết trên lớp] ──► [2. Thảo luận nhóm nhỏ] ──► [3. Thực hành xưởng cơ khí]
 (Nguyên lý, mã lệnh ISO)       (3 người/nhóm, phiếu bài tập)   (Vận hành máy TOPTURN S15)
  1. Học lý thuyết trên lớp (Classroom Lectures): Giảng viên phân tích nguyên lý cấu tạo máy, hình học dụng cụ cắt và cú pháp lệnh lập trình thông qua bản vẽ chi tiết và sơ đồ động học.
  2. Thảo luận nhóm nhỏ (Small Group Work): Tổ chức học tập theo các nhóm 3 học sinh/sinh viên. Các nhóm sử dụng hệ thống câu hỏi thảo luận và tài liệu phát tay (handouts) để phân tích quy trình công nghệ, viết chương trình gia công cho các bài toán mẫu (ví dụ: gia công trục bậc, gia công bề mặt định hình bằng $G71, G72$).
  3. Thực hành tại xưởng (Workshop Practice): Giảng viên hướng dẫn trực tiếp trên máy công cụ thực tế. Sinh viên trực tiếp thực hiện quy trình 6 bước:
    • Bước 1: Gá phôi, gá dao, đo kích thước dao và nhập bảng offset.
    • Bước 2: Thiết lập chế độ vận hành và điểm gốc phôi $W$.
    • Bước 3: Nhập chương trình vào bộ nhớ MCU (bằng tay qua MDI hoặc truyền qua cổng cáp RS232/USB).
    • Bước 4: Kiểm tra cú pháp, hiệu chỉnh sai sót.
    • Bước 5: Chạy mô phỏng không cắt (Graphic Simulation / Dry Run).
    • Bước 6: Chạy chương trình gia công cắt gọt thực tế.

Phương pháp đánh giá và tự học:

  • Đánh giá năng lực: Kiểm tra trực tiếp thao tác định vị các điểm chuẩn ($M, W, R$), độ chính xác khi lập trình chu trình gia công, và kiểm tra sai số hình học - độ nhám bề mặt của chi tiết thực tế gia công trên máy.
  • Hướng dẫn tự học: Sinh viên nghiên cứu trước tài liệu hướng dẫn an toàn, hệ thống bảng mã $G/M$, sơ đồ cấu trúc của máy tiện TOPTURN S15 và hoàn thành các phiếu bài tập lập trình tọa độ trước khi vào xưởng thực hành.

Điểm nổi bật và cập nhật

  • Xây dựng theo chuẩn phân tích nghề DACUM: Chương trình đào tạo và cấu trúc bài học được xây dựng dựa trên kết quả phân tích công việc trực tiếp từ các kỹ thuật viên, kỹ sư cơ khí và công nhân bậc cao đang làm việc tại các nhà máy sản xuất, đảm bảo kiến thức sát với thực tế sản xuất của doanh nghiệp.
  • Chi tiết hóa phần cứng và trang thiết bị thực tế: Giáo trình mô tả chi tiết thông số kỹ thuật và hệ thống điều khiển của các dòng máy công cụ thực tế, điển hình như máy tiện CNC TOPTURN S15 (Đài Loan) với các thông số:
    • Đường kính tiện qua băng máy (Swing over bed): 400 mm
    • Đường kính tiện qua bàn xe dao (Swing over carriage): 255 mm
    • Đầu trục chính (Spindle nose): A2-5
    • Công suất động cơ trục chính: 5.5/11 kW
    • Đường kính lỗ trục chính (Hole through tube): 42 mm
    • Đài gá dao: Kiểu thủy lực 8 vị trí (Hydraulic turret 8)
    • Tốc độ chạy dao nhanh (Rapid feed): 20 m/phút
  • Quy trình an toàn và bảo dưỡng 8 hệ thống kỹ thuật: Giáo trình chuẩn hóa quy trình bảo dưỡng phòng ngừa và định kỳ cho 8 cụm cơ cấu trên máy CNC:
    1. Hệ thống bôi trơn và làm mát (bơm, đường ống, bể chứa, rãnh dẫn).
    2. Hệ thống an toàn cơ khí và che chắn bảo vệ.
    3. Hệ thống phanh hãm và cữ hành trình.
    4. Hệ thống màn hình hiển thị.
    5. Hệ thống điều khiển điện tử MCU.
    6. Hệ thống truyền lực cơ khí (vít me bi, băng trượt).
    7. Hệ thống truyền động thủy lực (đóng mở mâm cặp, đài dao).
    8. Hệ thống truyền động khí nén và các cơ cấu chấp hành.

Đối tượng sử dụng giáo trình

Đối tượng Mục đích và phương thức sử dụng Yêu cầu tiên quyết (Prerequisites)
Sinh viên Cao đẳng nghề / Đại học Sử dụng làm giáo trình học tập chính khóa cho mô đun Công nghệ gia công trên máy CNC (ngành Cắt gọt kim loại, Công nghệ Kỹ thuật Cơ khí, Chế tạo máy). Hoàn thành các môn học cơ sở: Vẽ kỹ thuật cơ khí, Dung sai lắp ghép và đo lường kỹ thuật, Cơ sở công nghệ chế tạo máy, Thực hành tiện - phay vạn năng.
Giảng viên chuyên ngành Sử dụng làm tài liệu quy chuẩn để thiết kế đề cương bài giảng, phân bổ thời lượng (15h lý thuyết / 120h thực hành), xây dựng tiêu chí đánh giá năng lực tại xưởng. Nắm vững công nghệ cắt gọt kim loại, hệ điều khiển CNC ISO (Fagor, Fanuc...) và an toàn thiết bị cơ điện.
Kỹ thuật viên & Người tự học Dùng làm tài liệu tham khảo để chuẩn hóa kỹ năng lập trình mã lệnh ISO G-code, quy trình vận hành và kiểm tra bảo dưỡng máy công cụ tại nhà máy. Kiến thức đọc bản vẽ kỹ thuật, hiểu biết về dao cụ cắt gọt kim loại và chế độ cắt cơ bản.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được thiết kế chuẩn hóa cho sinh viên hệ cao đẳng nghề hoặc đại học kỹ thuật thuộc chuyên ngành Cắt gọt kim loại, Cơ khí chế tạo máy; đồng thời phù hợp làm tài liệu đào tạo nghề cho công nhân kỹ thuật và cán bộ quản lý sản xuất tại các xưởng cơ khí chính xác.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học mô đun này?

Người học cần hoàn thành khối kiến thức cơ sở nghề bao gồm: Đọc bản vẽ kỹ thuật, tính toán dung sai kích thước và hình học, lý thuyết cắt gọt kim loại, phương pháp định vị - kẹp chặt chi tiết và kỹ năng gia công cơ bản trên máy công cụ truyền thống (tiện, phay cơ).

3. Giáo trình này có điểm gì khác biệt về mặt cấu trúc so với tài liệu lý thuyết thông thường?

Tài liệu biên soạn theo mô hình phân tích năng lực DACUM, tích hợp trực tiếp kiến thức lý thuyết điều khiển với các bài thực hành vận hành trên máy cụ thể (như TOPTURN S15, hệ điều khiển FAGOR 8055TC). Nội dung không đi sâu vào lý thuyết điều khiển tự động trừu tượng mà tập trung vào kỹ năng công nghệ: lập trình chu trình, bù dao và thao tác trực tiếp trên máy.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?

Người học cần kết hợp nghiên cứu lý thuyết hệ tọa độ, ghi nhớ cấu trúc các chu trình tiện ($G71, G72, G73, G94$), tập viết chương trình hoàn chỉnh trên giấy theo từng bước công nghệ, sau đó sử dụng các phần mềm mô phỏng trên máy tính để kiểm tra đường chạy dao trước khi tiến hành thực hành gá đặt và cắt thực tế trên máy CNC.

5. Giáo trình có bao gồm hướng dẫn về công tác an toàn lao động và bảo dưỡng thiết bị không?

Có. Giáo trình dành riêng các mục chi tiết quy định về an toàn lao động (nguyên tắc vận hành, trang phục bảo hộ, kiểm soát vùng làm việc) và quy trình kỹ thuật từng bước để bảo quản, bảo dưỡng định kỳ 8 hệ thống chức năng của máy tiện và máy phay CNC.

Kết luận

Giáo trình Công nghệ gia công trên máy CNC (Mã mô đun: C612013411) của Trường Cao đẳng Công nghiệp Nam Định cung cấp hệ thống kiến thức và kỹ năng thực hành hoàn chỉnh về công nghệ điều khiển số trong gia công cắt gọt kim loại. Với cấu trúc 5 bài học logic đi từ nguyên lý máy, hệ thống tọa độ, tập lệnh lập trình ISO đến quy trình vận hành và bảo dưỡng thiết bị thực tế, tài liệu tạo lập lộ trình học tập khoa học cho người học ngành cơ khí. Các thông số kỹ thuật thực tế từ hệ máy TOPTURN S15 và hệ điều khiển FAGOR 8055TC là nguồn dữ liệu thực chứng giúp người học nhanh chóng thích ứng với môi trường sản xuất công nghiệp.
