Giáo Trình Đo Lường Điện – Điện Tử | Nghề Cơ Điện Tử Trình Độ Cao Đẳng

Tổng Quan Về Giáo Trình

Môn học và vị trí trong chương trình đào tạo

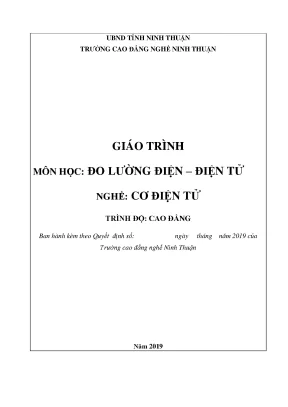

Giáo trình Đo Lường Điện – Điện Tử (mã môn học MH 18) thuộc chương trình đào tạo nghề Cơ Điện Tử trình độ Cao Đẳng, do Trường Cao Đẳng Nghề Ninh Thuận biên soạn theo khung chương trình được Bộ Lao động – Thương binh và Xã hội và Tổng cục Dạy Nghề phê duyệt. Môn học được bố trí giảng dạy ngay từ đầu khóa học, trước khi người học tiếp cận các môn chuyên môn sâu hơn, và có thể học song song với các môn kỹ thuật cơ sở như Linh kiện Điện tử, Điện Cơ bản, Máy Điện, Điện Kỹ thuật. Tổng thời lượng đào tạo là 45 giờ, phân bổ giữa lý thuyết (12 giờ), thực hành và bài tập (31 giờ), và kiểm tra (2 giờ).

Mục tiêu học tập

Sau khi hoàn thành môn học, người học đạt được ba nhóm năng lực theo chuẩn đầu ra:

  • Kiến thức: Trình bày được các khái niệm sai số trong đo lường và biện pháp phòng tránh; trình bày được cấu tạo và nguyên lý hoạt động của các cơ cấu đo VOM, DVOM và máy hiện sóng; trình bày được cấu trúc và cách sử dụng các loại máy phát tín hiệu âm tần, cao tần.
  • Kỹ năng: Đo được các thông số cơ bản của mạch điện; sử dụng thành thạo các loại máy phát tín hiệu chuẩn; thực hiện bảo trì, bảo dưỡng thiết bị đo.
  • Năng lực tự chủ: Tư duy chủ động trong học tập; đảm bảo an toàn và vệ sinh công nghiệp.

Cấu trúc tiếp cận

Giáo trình tích hợp lý thuyết và thực hành theo từng bài, kết hợp giải thích khái niệm với hướng dẫn thao tác cụ thể trên thiết bị thực tế. Mỗi bài học đi kèm phần nội dung thực tập riêng để người học củng cố và áp dụng kiến thức.

Nội Dung Kiến Thức Cốt Lõi

Các Bài / Chủ Đề Chính

Giáo trình gồm 5 bài học với tiến trình logic từ nền tảng lý thuyết đến ứng dụng thiết bị:

Bài 1 – Các Khái Niệm Cơ Bản (4 giờ lý thuyết)

Bài học thiết lập nền tảng đo lường thông qua bốn nội dung cốt lõi: hệ đơn vị SI, khái niệm đo lường, sai số, và thị sai.

  • Hệ đơn vị SI: Trình bày 7 đơn vị cơ bản gồm mét (m), kilôgam (kg), giây (s), ampe (A), kelvin (K), mol, và candela (Cd), đồng thời giới thiệu các đơn vị dẫn xuất thường gặp trong điện như volt (V), ohm (Ω), watt (W), henry (H), fara (F), weber (Wb). Nguồn gốc hệ thống SI được truy dẫn từ đề xuất của nhà toán học K. Gauss năm 1832 và được chuẩn hóa quốc tế vào năm 1960.
  • Khái niệm đo lường: Định nghĩa đo lường điện tử là quá trình chuyển đổi đại lượng cần đo sang tín hiệu điện để xử lý và so sánh với đơn vị chuẩn, ví dụ: U = 380V (U là đại lượng, 380 là con số, V là đơn vị).
  • Sai số: Phân loại ba nhóm – sai số chủ quan (thô), sai số hệ thống, và sai số ngẫu nhiên – với các đặc tính đặc trưng: giới hạn, tập trung, đối xứng và bù trừ. Cấp chính xác của dụng cụ đo được quy định theo 8 cấp: 0,05; 0,1; 0,2; 0,5; 1,0; 1,5; 2,5 và 5.
  • Thị sai: Sai số đọc phát sinh do vị trí của mắt lệch khỏi mặt phẳng vuông góc với thang chia độ khi sử dụng đồng hồ kim.

Bài 2 – Thiết Bị Cơ Điện (3 giờ lý thuyết, 7 giờ thực hành)

Trình bày cấu tạo và nguyên lý hoạt động của thiết bị đo kiểu từ điện, bao gồm cơ cấu một khung dây và hai khung dây động.

  • Cơ cấu từ điện một khung dây: Gồm nam châm vĩnh cửu, khung dây nhôm hình chữ nhật quấn dây đồng nhỏ (cỡ 0,02–0,04 mm), lò xo xoắn dẫn dòng và kim chỉ thị. Moment quay tỷ lệ thuận với dòng điện I, cho thang đo chia đều, cấp chính xác đạt tới 0,05. Công suất tiêu thụ từ 25–200 μW.
  • Cơ cấu hai khung dây: Hai cuộn dây chéo nhau 60°, không có lò xo cản, góc lệch α tỷ lệ với tỷ số hai dòng điện I₁/I₂. Ứng dụng chế tạo ohmmeter và megohmmeter.
  • Ampe kế DC: Sử dụng điện trở shunt (Rs) mắc song song để mở rộng tầm đo. Ví dụ cụ thể trong giáo trình: điện kế có IFS = 50 μA, RG = 2 kΩ, tính được R₁ = 500 Ω ở thang 250 μA, R₂ = 20,2 Ω ở thang 5 mA.
  • Volt kế DC: Sử dụng điện trở phụ (Rp) mắc nối tiếp. Ví dụ trong giáo trình: với IFS = 2 mA, RG = 50 Ω, tính R₄ = 4.950 Ω (thang 10V), R₃ = 20 kΩ (thang 50V).

Bài 3 – Đồng Hồ VOM/DMM (2 giờ lý thuyết, 12 giờ thực hành, 1 giờ kiểm tra)

Bài chiếm thời lượng lớn nhất (15 giờ), tập trung vào ba chức năng đo: volt kế, ampe kế và ohm kế trên đồng hồ vạn năng.

  • VOM (đồng hồ cơ kim): Trở kháng 20 kΩ/V, đo nhanh, kiểm tra phóng nạp tụ điện. Hướng dẫn đọc giá trị: ở thang 250V đọc trên vạch 250V; thang 1000V đọc vạch Max = 10 rồi nhân 100 lần.
  • DVOM (đồng hồ số): Hiển thị LCD, trở kháng cao hơn VOM, đo được tần số, điện dung, transistor, diode, logic. Nguyên lý hoạt động dựa trên bộ biến đổi tương tự – số (ADC) so sánh tín hiệu vào với điện áp mẫu.
  • Thao tác thực hành: Hướng dẫn từng bước đo điện trở (chỉnh 0 trước mỗi lần đổi thang, chọn thang để kim lệch gần giữa mặt chỉ thị), đo điện áp DC/AC (đặt thang cao hơn một nấc so với giá trị ước lượng), đo dòng điện mắc nối tiếp.

Bài 4 – Đo Lường Bằng Máy Hiện Sóng (2 giờ lý thuyết, 7 giờ thực hành, 1 giờ kiểm tra)

Hai nội dung chính: đo lường AC và đo thời gian, tần số bằng oscilloscope. Người học sau khi học bài này có thể quan sát và phân tích dạng sóng tín hiệu của các động cơ AC một pha, AC ba pha và động cơ DC.

Bài 5 – Các Máy Phát Tín Hiệu (1 giờ lý thuyết, 5 giờ thực hành)

Giới thiệu máy phát tín hiệu tần số thấp (âm tần) và các máy phát hàm, bao gồm cách sử dụng và ứng dụng trong kiểm tra, hiệu chỉnh mạch điện.

Kiến Thức Nền Tảng Được Xây Dựng

Giáo trình xây dựng ba lớp kiến thức nền tảng:

  1. Lý thuyết đo lường: Định nghĩa đo lường là "quá trình đánh giá định lượng đối tượng cần đo để có kết quả bằng số so với đơn vị"; phân biệt trị số tin cậy với trị số thực; hệ thống 4 cấp chuẩn hóa thiết bị (chuẩn quốc tế tại Paris, chuẩn quốc gia, chuẩn khu vực, chuẩn phòng thí nghiệm).
  2. Nguyên lý điện từ: Định luật Coulomb, quan hệ giữa từ thông và mật độ từ thông (đơn vị Weber và Tesla), độ tự cảm (đơn vị Henry), điện dung tụ điện (đơn vị Fara và các ước: μF, nF, pF).
  3. Kỹ thuật mạch đo: Phương pháp mở rộng thang đo bằng shunt và điện trở phụ; công thức tính sai số tuyệt đối, sai số tương đối và cấp chính xác dụng cụ đo.

Kỹ Năng Phát Triển

Nhóm kỹ năng Nội dung cụ thể
Kỹ năng kỹ thuật Sử dụng VOM, DVOM, máy hiện sóng, máy phát tín hiệu
Kỹ năng phân tích Tính toán điện trở shunt, điện trở phụ; xác định cấp chính xác; phân tích sai số
Kỹ năng thực hành Chọn thang đo đúng, đọc giá trị, bảo trì bảo dưỡng thiết bị, đảm bảo an toàn khi đo

Phương Pháp Giảng Dạy Và Học Tập

Tiếp cận tích hợp lý thuyết – thực hành

Giáo trình tổ chức nội dung theo nguyên tắc mỗi khái niệm lý thuyết đi kèm ngay với ví dụ số liệu cụ thể và hướng dẫn thao tác. Ví dụ, sau khi trình bày công thức tính điện trở shunt Rs = VFS / (Ithang – IFS), giáo trình cung cấp ngay bài tính mẫu với các thông số IFS = 50 μA, RG = 2 kΩ, VFS = 0,1V cho nhiều thang đo khác nhau. Tỷ lệ thực hành chiếm khoảng 69% tổng thời lượng (31/45 giờ), phản ánh định hướng đào tạo nghề.

Bài tập và thực hành

Mỗi bài học có phần "Nội dung thực tập" riêng. Nội dung bài tập bao gồm:

  • Bài tập tính toán: tính sai số tuyệt đối, sai số tương đối, cấp chính xác; tính điện trở shunt và điện trở phụ theo thông số điện kế cho trước.
  • Thực hành thiết bị: đo kiểm tra điện trở, tụ điện, diode bằng VOM và DVOM theo từng bước thao tác được mô tả chi tiết trong giáo trình.
  • Tình huống thực tế: nhận diện sai lầm thường gặp như để nhầm thang đo dòng điện khi đo điện áp (gây hỏng thiết bị), để sai cực tính khi đo DC.

Kiểm tra đánh giá

Hai bài kiểm tra được bố trí sau Bài 3 và Bài 4 – là hai bài có khối lượng thực hành lớn nhất. Hình thức đánh giá bao gồm kiểm tra viết và trắc nghiệm về kiến thức, đánh giá kỹ năng thao tác thực tế, và đánh giá thái độ an toàn lao động.

Hướng dẫn tự học

Giáo trình cung cấp câu hỏi ôn tập cuối mỗi bài. Ví dụ Bài 1 có 4 câu hỏi ôn tập: định nghĩa đơn vị đo, kỹ thuật đo, sai số đo, và phân biệt sai số phép đo với cấp chính xác dụng cụ đo. Yêu cầu đánh giá kết quả được nêu rõ theo ba tiêu chí: kiến thức, kỹ năng, và thái độ.

Điểm Nổi Bật Và Cập Nhật

Tích hợp thiết bị kỹ thuật số

Bài 3 phân tích song song đồng hồ cơ kim (VOM) và đồng hồ số (DVOM), nêu rõ ưu nhược điểm của từng loại. DVOM được trình bày với đầy đủ các chức năng hiện đại: đo tần số, đo điện dung, đo logic cho mạch số và vi xử lý, đo nhiệt độ bằng cặp nhiệt, lưu giữ số liệu. Nguyên lý ADC (bộ biến đổi tương tự – số) được giải thích theo sơ đồ khối, phù hợp với thiết bị đang được sử dụng phổ biến trong thực tế sản xuất hiện nay.

Ứng dụng thực tế rõ ràng

Giáo trình chỉ rõ phạm vi ứng dụng cụ thể: kiểm tra thông số mạch điện, phân tích dạng sóng – xung, đo và kiểm tra động cơ AC một pha, AC ba pha, động cơ DC. Phần kỹ thuật đo trình bày quy trình vận hành an toàn: trình tự bật nguồn (thiết bị đo trước, tắt mạch đo trước khi tắt thiết bị đo) và các lưu ý bảo vệ linh kiện CMOS khỏi tĩnh điện.

Kết nối tiêu chuẩn quốc tế

Hệ thống chuẩn hóa 4 cấp (chuẩn quốc tế, quốc gia, khu vực, phòng thí nghiệm) được trình bày có truy xuất đến Trung tâm đo lường quốc tế tại Paris, cung cấp cho người học nhận thức về chuỗi truy xuất nguồn gốc đo lường – yêu cầu ngày càng phổ biến trong các cơ sở sản xuất và kiểm định chất lượng.

Đối Tượng Sử Dụng Giáo Trình

Sinh viên nghề Cơ Điện Tử trình độ Cao Đẳng

Giáo trình phục vụ chủ yếu sinh viên năm thứ nhất ngành Cơ Điện Tử trình độ Cao Đẳng Nghề, học ngay từ đầu khóa trước khi tiếp cận các môn chuyên ngành. Theo định nghĩa môn học, người học "phải có khả năng tư duy, kiên trì nắm vững được kiến thức đã được học trong các môn học cơ sở để ứng dụng."

Kiến thức tiên quyết

Giáo trình được thiết kế để học song song với các môn cơ sở như Linh kiện Điện tử, Điện Cơ bản. Do đó, không yêu cầu kiến thức chuyên sâu về điện tử trước khi học, nhưng người học cần có nền tảng toán học cơ bản để xử lý các công thức tính sai số, điện trở shunt và điện trở phụ được trình bày trong Bài 1 và Bài 2.

Giảng viên và cán bộ kỹ thuật

Giáo trình có thể được sử dụng làm tài liệu tham khảo cho giảng viên kỹ thuật điện – điện tử tại các cơ sở dạy nghề, đặc biệt trong việc thiết kế bài tập tính toán và lập quy trình thực hành. Phần tiêu chuẩn chuẩn hóa thiết bị 4 cấp và bảng độ dẫn điện của 7 kim loại ở 25°C (từ bạc 62·10⁶ S/m đến crôm 7,74·10⁶ S/m) cũng phục vụ tra cứu kỹ thuật.

Tự học và tham khảo

Giáo trình thuộc loại tài liệu giáo dục mở: tuyên bố bản quyền cho phép "dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo." Cấu trúc mỗi bài gồm mục tiêu học tập, nội dung lý thuyết, ví dụ số, hướng dẫn thực hành, câu hỏi ôn tập, và yêu cầu đánh giá – phù hợp cho người học tự nghiên cứu độc lập.

Câu Hỏi Thường Gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn cho sinh viên nghề Cơ Điện Tử trình độ Cao Đẳng Nghề và Trung Cấp Nghề. Cũng phù hợp với kỹ thuật viên sửa chữa thiết bị điện – điện tử có nhu cầu hệ thống hóa kiến thức đo lường, đặc biệt về sử dụng VOM, DVOM và máy hiện sóng.

2. Cần kiến thức nền nào để học?

Người học cần có kiến thức toán học cơ bản (đại số, tỷ lệ, công thức) và hiểu biết sơ bộ về mạch điện cơ bản. Giáo trình trình bày lại các định nghĩa đơn vị từ đầu (ampe, volt, ohm, fara…) nên không yêu cầu nền tảng điện tử chuyên sâu từ trước.

3. Điểm khác biệt với các giáo trình đo lường khác?

Giáo trình tập trung vào ứng dụng thiết bị trong bối cảnh đào tạo nghề: 69% thời lượng là thực hành, mỗi lý thuyết đi kèm ví dụ số liệu cụ thể và quy trình thao tác từng bước. Giáo trình trình bày song song hai loại thiết bị (cơ kim và kỹ thuật số), giúp người học nhận diện sự chuyển dịch từ VOM sang DVOM trong thực tế. Phần kỹ thuật đo có nêu rõ quy trình an toàn và phân tích các sai lầm thường gặp khi đo.

4. Làm sao để tự học hiệu quả?

Theo cấu trúc giáo trình, người tự học nên: đọc mục tiêu bài học trước, đọc phần lý thuyết kết hợp với ví dụ số liệu, thực hành tự giải bài tập tính toán (tính điện trở shunt, điện trở phụ, sai số), sau đó trả lời các câu hỏi ôn tập cuối bài. Phần thực hành thiết bị cần tiếp cận VOM hoặc DVOM thực tế để thực hiện các bước đo được mô tả. Bài 3 nên ưu tiên thực hành nhiều nhất do chiếm 12/45 giờ thực hành của toàn môn.

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình có danh mục Tài liệu Tham khảo (trang 129) – người học có thể tra cứu để mở rộng thêm về lý thuyết đo lường, cấu trúc cơ cấu đo và các ứng dụng thiết bị đo trong công nghiệp. Giáo trình cũng lưu ý rằng "trong quá trình sử dụng, tuỳ theo khoa học và công nghệ phát triển có thể điều chỉnh thời gian và bổ sung những kiến thức mới cho phù hợp," cho thấy tài liệu bổ sung cập nhật từ giảng viên là một phần không tách rời của quá trình học.

Kết Luận

Giáo trình Đo Lường Điện – Điện Tử (MH 18) cung cấp nền tảng đo lường theo hệ thống từ lý thuyết đơn vị SI và phân loại sai số, đến cấu tạo thiết bị đo cơ điện, vận hành VOM/DVOM, máy hiện sóng và máy phát tín hiệu. Toàn bộ nội dung được tổ chức theo logic tích lũy: bài trước cung cấp khái niệm và đơn vị làm nền cho bài sau ứng dụng vào thiết bị cụ thể.

Lộ trình học tập được đề xuất: Bài 1 (lý thuyết nền) → Bài 2 (thiết bị cơ điện và nguyên lý) → Bài 3 (thực hành VOM/DVOM – khối lượng lớn nhất) → Bài 4 (máy hiện sóng) → Bài 5 (máy phát tín hiệu). Người học nên hoàn thành phần tính toán điện trở shunt trong Bài 2 trước khi chuyển sang thực hành VOM ở Bài 3.

Tài liệu tham khảo bổ sung được liệt kê tại trang 129 của giáo trình.
