Tổng quan về giáo trình

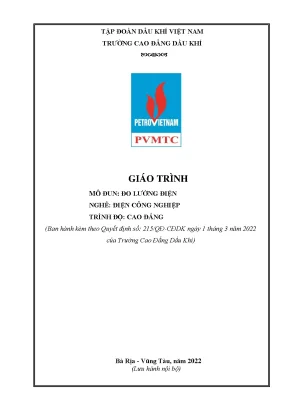

Giáo trình mô đun Đo lường điện (mã số: ELEI53115) được ban hành kèm theo Quyết định số 215/QĐ-CĐDK ngày 01 tháng 3 năm 2022 của Trường Cao đẳng Dầu khí, lưu hành nội bộ năm 2022. Tài liệu do tập thể giảng viên Trường Cao đẳng Dầu khí biên soạn, gồm: Lê Thị Thu Hường (Chủ biên), Ninh Trọng Tuấn và Nguyễn Xuân Thịnh.

Trong chương trình đào tạo nghề Điện công nghiệp trình độ cao đẳng (tổng khối lượng toàn khóa gồm 93 tín chỉ, 2220 giờ đào tạo), mô đun Đo lường điện là môn học cơ sở chuyên môn nghề (nhóm II.1), có khối lượng 3 tín chỉ với tổng thời lượng 75 giờ (bao gồm 14 giờ lý thuyết, 58 giờ thực hành, thí nghiệm, thảo luận, bài tập và 03 giờ kiểm tra). Môn học được bố trí học sau các môn học đại cương và cơ sở như An toàn vệ sinh lao động (mã SAEN52001), Mạch điện (mã ELEI53132), đồng thời được giảng dạy trước các mô đun chuyên môn nghề như Máy điện (ELEI56135), Cung cấp điện (ELEI6509), Trang bị điện 1 (ELET55157), PLC (AUTM64116).

Mục tiêu học tập của mô đun được thiết kế gồm:

  • Về kiến thức: Trình bày được cấu tạo, nguyên lý làm việc của các dụng cụ đo điện thông dụng; hiểu phương pháp đo các thông số và đại lượng điện cơ bản của mạch điện.
  • Về kỹ năng: Thực hiện phép đo các thông số và đại lượng cơ bản của mạch điện; vận hành và sử dụng đúng kỹ thuật các loại máy đo thông dụng.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện thái độ làm việc nghiêm túc, cẩn thận; tuân thủ nghiêm ngặt các quy định an toàn điện khi thao tác với hệ thống điện và thiết bị đo.

Giáo trình được cấu trúc thành 6 bài học theo trình tự logic kỹ thuật từ cơ sở lý thuyết, cấu tạo cơ cấu đo chỉ thị kim đến các phương pháp đo đạc từng thông số điện cụ thể. Điểm đặc thù trong cấu trúc của giáo trình là phân bổ thời lượng thực hành chiếm tỷ trọng lớn (58/75 giờ, tương đương 77,3% tổng thời lượng), định hướng trực tiếp vào việc rèn luyện kỹ năng thực hành nghề tại xưởng và phòng thí nghiệm.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 6 bài học với logic tiếp cận từ nguyên lý đo lường tổng quát đến kỹ thuật đo lường chuyên biệt:

  • Bài 1: Đại cương về đo lường điện (6 giờ: 3 LT, 3 TH): Trình bày khái niệm, ý nghĩa của đo lường; phân loại đại lượng đo thành đại lượng điện (tác động và thụ động) và đại lượng không điện; sơ đồ khối tổng quát hệ thống đo lường; hệ thống 4 cấp chuẩn hóa (Chuẩn quốc tế, Chuẩn quốc gia, Chuẩn khu vực, Chuẩn phòng thí nghiệm); phân loại và phương pháp tính toán sai số (sai số thô, sai số hệ thống, sai số ngẫu nhiên, sai số tuyệt đối, sai số tương đối, sai số quy dẫn) cùng cấp chính xác $k$.
  • Bài 2: Sử dụng các cơ cấu chỉ thị trong đo lường (5 giờ: 4 LT, 1 KT LT): Phân tích kí hiệu, cấu tạo, nguyên lý hoạt động, phương trình đặc tính thang đo và đặc điểm kỹ thuật của các cơ cấu chỉ thị cơ bản: cơ cấu từ điện (khung dây động, nam châm vĩnh cửu, quan hệ tuyến tính $\alpha = K_I \cdot I$), cơ cấu điện từ (loại cuộn dây dẹt và cuộn dây tròn, quan hệ phi tuyến $\alpha = K_I \cdot I^2$), cơ cấu điện động/sắt điện động, cơ cấu cảm ứng (đĩa nhôm quay), cơ cấu đo tĩnh điện và cơ cấu đo điện tử.
  • Bài 3: Đo dòng điện và điện áp (17 giờ: 1 LT, 16 TH): Kỹ thuật đo dòng điện một chiều (DC) và xoay chiều (AC) sử dụng điện trở Shunt riêng biệt hoặc Shunt vạn năng (shunt Ayrton); kỹ thuật đo dòng AC qua mạch chỉnh lưu nửa chu kỳ, toàn chu kỳ (cầu 4 diode) và mạch 2 diode kết hợp 2 điện trở; ảnh hưởng của nội trở Ampe kế ($R_A$); kỹ thuật đo điện áp DC và AC bằng điện trở phụ riêng biệt/vạn năng ($R_p$); ảnh hưởng nội trở Volt kế ($R_V$); phương pháp đo điện áp bằng biến trở để định chuẩn Volt kế, Ampe kế; sơ đồ khối và nguyên lý Volt kế/Ampe kế điện tử ($Z_{in} \ge 1\text{ M}\Omega$).
  • Bài 4: Đo điện trở (26 giờ: 3 LT, 23 TH): Phương pháp đo điện trở gián tiếp thông qua Volt kế và Ampe kế (mắc trước, mắc sau, đo bằng biến trở); mạch đo điện trở trực tiếp bằng Ohm kế; phương pháp đo chính xác bằng mạch cầu Wheatstone cân bằng và không cân bằng; cấu tạo và ứng dụng MegOhm kế để đo điện trở cách điện; kỹ thuật đo điện trở đất trực tiếp và gián tiếp.
  • Bài 5: Đo điện dung và điện cảm (11 giờ: 1 LT, 9 TH, 1 KT TH): Sơ đồ mạch đo điện dung ($C_x$), kiểm tra độ rỉ của tụ điện bằng Ampe kế và Volt kế; sơ đồ mạch đo điện cảm ($L_x$) và phương pháp xác định điện trở tổn hao của cuộn dây.
  • Bài 6: Đo công suất và điện năng (10 giờ: 2 LT, 7 TH, 1 KT TH): Kỹ thuật đo công suất một chiều và xoay chiều 1 pha (mạch đo trực tiếp, gián tiếp); đo công suất phụ tải 3 pha 3 dây và 3 pha 4 dây đối xứng/bất đối xứng bằng Watt kế 1 pha, 3 pha 2 phần tử, 3 pha 3 phần tử; kỹ thuật đo công suất phản kháng (VAR kế); đo hệ số công suất $\cos\varphi$ (dùng 3 dụng cụ đo hoặc dùng $\cos\varphi$ kế điện động); nguyên lý và mạch đo điện năng tiêu thụ 1 pha, 3 pha bằng điện năng kế cảm ứng.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống kiến thức nền tảng dựa trên các nguyên lý và mô hình kỹ thuật đo lường:

  1. Lý thuyết sai số và cấp chính xác: Mô hình hóa sai số hệ thống $X_h = \frac{k \cdot X_m}{100}$ (trong đó $k$ là cấp chính xác, $X_m$ là giá trị cực đại trên thang đo), sai số quy dẫn $\gamma = \frac{\Delta X}{X_{max}} \cdot 100%$ và sai số quy dẫn lớn nhất $\gamma_{max}$, thiết lập cơ sở để đánh giá chất lượng phép đo và lựa chọn tầm đo thích hợp.
  2. Nguyên lý chuyển đổi cơ điện: Phân tích tương tác từ trường và moment quay ($M_q$), moment cản lò xo ($M_c = K_c \cdot \alpha$), từ đó xác lập phương trình chuyển vị góc $\alpha$ của kim chỉ thị đối với từng dạng tín hiệu vào (DC, AC hình sin có hệ số hình dạng $k_H = 1,11$).
  3. Mô hình mạch đo tương đương và mạch bù: Nguyên lý mạch phân dòng Shunt ($R_S = \frac{R_m}{n-1}$), phân áp mở rộng tầm đo ($U = I_m(R_m + R_p)$), nguyên tắc cân bằng điện thế bằng phương pháp biến trở (dùng điện kế $G$ chỉ không), và nguyên lý mạch cầu cân bằng Wheatstone ($R_x = \frac{R_2 \cdot R_3}{R_1}$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Tính toán giá trị linh kiện để thiết kế, mở rộng thang đo dòng điện và điện áp; thực hiện đấu nối các sơ đồ đo lường Ampe kế, Volt kế, Watt kế, VAR kế, MegOhm kế và công tơ điện; vận hành thành thạo đồng hồ vạn năng kim và đồng hồ vạn năng hiện số (DMM).
  • Kỹ năng phân tích: Đánh giá mức độ ảnh hưởng của nội trở thiết bị đo ($R_A, R_V$) lên chế độ xác lập của mạch điện; phân tích và khử trừ sai số hệ thống; xử lý số liệu đo lường bằng phương pháp thống kê toán học (loại bỏ sai số thô, tính giá trị trung bình cộng).
  • Năng lực thực tiễn nghề nghiệp: Đo kiểm tra an toàn điện gồm điện trở cách điện của thiết bị bằng MegOhm kế và điện trở tiếp địa nối đất; định chuẩn thiết bị đo theo quy trình so sánh với mẫu chuẩn; tuân thủ quy trình kiểm tra an toàn trước khi đóng điện thử nghiệm.

Phương pháp giảng dạy và học tập

Phương pháp tiếp cận sư phạm

Giáo trình quy định kết hợp các phương pháp giảng dạy tích cực bao gồm: diễn giảng lý thuyết, phương pháp vấn đáp và dạy học giải quyết vấn đề (problem-based learning). Giáo án được thiết kế theo 3 dạng: lý thuyết, tích hợp hoặc thực hành.

Tổ chức giảng dạy được phân chia theo hình thức: học tập trung đối với các giờ lý thuyết (14 giờ) và tổ chức chia ca thực hành đối với các giờ thực tập xưởng/phòng thí nghiệm (58 giờ).

Bài tập, case study và thực hành

Giáo trình tích hợp hệ thống bài tập tính toán thiết kế gắn liền với thực tế chế tạo thiết bị đo, điển hình như:

  • Bài toán thiết kế mạch đo dòng điện sử dụng điện trở Shunt vạn năng với các thông số cơ cấu $R_m = 3\text{ k}\Omega$, $I_{max} = 50\ \mu\text{A}$.
  • Bài toán tính toán điện trở phụ $R_p$ cho Volt kế nhiều tầm đo ($6\text{V}, 30\text{V}, 150\text{V}$) với $R_m = 300\ \Omega$, $I_{FS} = 0,3\text{ mA}$.
  • Phân tích sai số thực tế khi mắc Ampe kế có nội trở khác nhau ($R_{A1} = 50\ \Omega$, $R_{A2} = 10\ \Omega$) vào mạch phụ tải $R_{tải} = 100\ \Omega$.
  • Thực hành trên các trang thiết bị xưởng: mạch định chuẩn Volt kế/Ampe kế bằng biến trở, đo điện trở cách điện động cơ điện bằng MegOhm kế, đo hệ thống điện trở đất gián tiếp và đo công suất tải 3 pha mất cân bằng.

Phương pháp đánh giá

Quy trình đánh giá kết quả học tập gồm 3 thành phần:

  1. Kiểm tra thường xuyên: 01 bài kiểm tra thông qua hình thức hỏi miệng vấn đáp trong giờ học, kiểm tra viết dưới 30 phút hoặc đánh giá bài tập thực hành.
  2. Kiểm tra định kỳ (03 bài):
    • Bài kiểm tra số 1: Lý thuyết (nội dung Bài 1, Bài 2), thời gian 45 – 60 phút.
    • Bài kiểm tra số 2: Thực hành (nội dung Bài 3, Bài 4, Bài 5), thời gian 45 – 60 phút.
    • Bài kiểm tra số 3: Thực hành (nội dung Bài 6), thời gian 45 – 60 phút.
  3. Thi kết thúc môn học: Hình thức thi tích hợp trắc nghiệm và thực hành, thời gian từ 60 đến 90 phút.

Hướng dẫn tự học

Người học được yêu cầu chuẩn bị tài liệu học tập, nghiên cứu trước nội dung bài học trong giáo trình trước khi đến lớp; hoàn thành đầy đủ các câu hỏi thảo luận, bài tập tình huống và bài tập củng cố trắc nghiệm cuối mỗi bài học (gồm 5 câu hỏi trắc nghiệm chuẩn hóa sau mỗi bài) theo hình thức cá nhân hoặc nhóm; tuân thủ quy định bảo hộ và quy trình an toàn tại phòng thực hành thí nghiệm điện.

Điểm nổi bật và cập nhật

  • Cấu trúc mô đun hóa chuyên sâu: Giáo trình được xây dựng bám sát chuẩn đầu ra của nghề Điện công nghiệp trình độ cao đẳng, phân định rõ ràng giữa lý thuyết nguyên lý và quy trình thao tác thực hành (tỷ lệ 14 LT / 58 TH).
  • Tích hợp tiêu chuẩn pháp chuẩn đo lường: Tài liệu cập nhật hệ thống phân cấp chuẩn hóa quốc tế 4 cấp (Trung tâm đo lường quốc tế tại Paris, Viện định chuẩn quốc gia, Trung tâm định chuẩn khu vực và Phòng thí nghiệm kiểm định được công nhận), cung cấp nhận thức về chu kỳ kiểm định và tính pháp lý của giấy chứng nhận chất lượng thiết bị đo.
  • Phân tích vật liệu chế tạo chuyên ngành: Đưa vào các số liệu kỹ thuật thực tế về vật liệu làm linh kiện đo, như hợp kim Manganin ($85%\text{ Cu}, 12%\text{ Mn}, 3%\text{ Ni}$) và Conxtan có hệ số nhiệt điện trở thấp $\alpha = (1 \div 3) \times 10^{-5}\ \Omega/^\circ\text{C}$ so với đồng ($\alpha = 4 \times 10^{-3}\ \Omega/^\circ\text{C}$), giúp giải thích cơ sở giảm sai số nhiệt trong chế tạo điện trở Shunt; sử dụng màn chắn từ thép Permalloy dày $0,2\text{ mm}$ để chống nhiễu từ trường ngoài cho cơ cấu điện từ.
  • Tiếp cận thiết bị đo điện tử hiện đại: Bên cạnh các cơ cấu chỉ thị kim truyền thống, giáo trình bổ sung cấu trúc sơ đồ khối, đặc tính phối hợp trở kháng ngõ vào ($Z_{in} \ge 1\text{ M}\Omega$) và nguyên lý chuyển đổi tín hiệu của Volt kế/Ampe kế điện tử hiện đại.
  • Gắn liền ứng dụng công nghiệp: Giáo trình cung cấp quy trình và sơ đồ đo lường trực quan phục vụ bảo dưỡng công nghiệp như sơ đồ đo điện trở đất gián tiếp (Hình 4.12), kiểm tra độ rỉ của tụ điện (Hình 5.3, 5.4, 5.5), đo công suất phản kháng và hệ số $\cos\varphi$ trên lưới điện 3 pha 3 dây và 3 pha 4 dây (Hình 6.12 đến 6.30).

Đối tượng sử dụng giáo trình

  • Sinh viên đào tạo: Tài liệu học tập chính khóa dành cho sinh viên năm thứ nhất hoặc năm thứ hai trình độ cao đẳng thuộc nghề Điện công nghiệp. Đồng thời, giáo trình là tài liệu tham khảo cho sinh viên các ngành kỹ thuật liên quan như Kỹ thuật Điện tử, Điện tự động hóa công nghiệp.
  • Điều kiện tiên quyết: Người học cần có kiến thức nền tảng từ các môn học đã hoàn thành trước đó gồm: An toàn vệ sinh lao động (SAEN52001), Mạch điện (ELEI53132), Khí cụ điện (ELEI53117) và Điện tử cơ bản (AUTM62103).
  • Giảng viên chuyên ngành: Sử dụng làm căn cứ chuẩn để thiết kế giáo án lý thuyết, giáo án thực hành tích hợp, lập bảng tiêu chí phiếu đánh giá kỹ năng thực hành xưởng, xây dựng ngân hàng đề thi trắc nghiệm và đề thi thực hành kết thúc môn học.
  • Cán bộ kỹ thuật và tự học: Dùng làm tài liệu tra cứu các công thức tính toán mở rộng tầm đo, phương pháp đo điện trở cách điện của máy điện, đo tiếp địa an toàn và phương pháp đấu nối đồng hồ đo điện năng, công suất trong hệ thống điện công nghiệp.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn phục vụ công tác giảng dạy của giảng viên và là tài liệu học tập chính thức của học viên, sinh viên trình độ cao đẳng nghề Điện công nghiệp theo chương trình đào tạo của Trường Cao đẳng Dầu khí.

2. Cần kiến thức nền nào để học mô đun này?

Học viên cần hoàn thành các môn học tiên quyết bao gồm môn Mạch điện (nắm vững định luật Ohm, định luật Kirchhoff, giải mạch điện một chiều và xoay chiều), môn An toàn vệ sinh lao động (quy tắc an toàn điện), và môn Điện tử cơ bản (nguyên lý diode bán dẫn, mạch chỉnh lưu).

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết đo lường khác?

Giáo trình tập trung vào đào tạo thực hành kỹ năng nghề với thời lượng thực hành xưởng và bài tập chiếm 58/75 giờ (77,3%). Kiến thức lý thuyết được rút gọn trực tiếp vào các công thức tính toán mở rộng tầm đo, sơ đồ đấu dây cụ thể và kỹ thuật kiểm tra an toàn thực tế (như đo điện trở đất, đo điện trở cách điện MegOhm, đo mạch 3 pha).

4. Làm sao để tự học và nắm vững kiến thức mô đun này hiệu quả?

Học viên cần đọc trước nội dung lý thuyết và sơ đồ mạch đo trước mỗi buổi học, rèn luyện kỹ năng tính toán giá trị điện trở Shunt và điện trở phụ qua các ví dụ tính toán mẫu, hoàn thành bộ 5 câu hỏi trắc nghiệm củng cố sau mỗi bài, và tuân thủ các bước đấu nối mạch đo theo đúng hướng dẫn an toàn trong giờ thực hành.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Kèm theo giáo trình là chương trình khung mô đun, hệ thống giáo án thực hành, phiếu đánh giá thực hành và danh mục tài liệu tham khảo chính thức gồm:

  1. Nguyễn Văn Hòa, Bùi Đăng Thành, Hoàng Sỹ Hồng (2005), Đo lường điện và cảm biến đo lường, Nhà xuất bản Giáo dục.
  2. Nguyễn Hữu Nghĩa, Đo lường điện, Tài liệu lưu hành nội bộ Trường Cao đẳng Dầu khí.

Kết luận

Giáo trình mô đun Đo lường điện (mã số: ELEI53115) do Trường Cao đẳng Dầu khí ban hành năm 2022 là tài liệu giảng dạy và học tập chuẩn hóa, cung cấp hệ thống kiến thức toàn diện về kỹ thuật đo lường đại lượng điện, cấu tạo các cơ cấu chỉ thị cơ điện và phương pháp đo kiểm các thông số dòng điện, điện áp, điện trở, điện dung, điện cảm, công suất và điện năng.

Lộ trình đào tạo được thiết kế chuyển tiếp khoa học từ lý thuyết sai số và chuẩn hóa đo lường (Bài 1), nguyên lý hoạt động của các cơ cấu chỉ thị (Bài 2), đến kỹ thuật đo lường thông số mạch điện cơ bản (Bài 3, 4, 5) và các đại lượng năng lượng phụ tải (Bài 6).

Tài liệu kết hợp chặt chẽ giữa tính toán giải tích mạch đo và rèn luyện kỹ năng thực nghiệm, tạo lập nền tảng kỹ thuật bắt buộc để người học tiếp thu các môn học chuyên môn tiếp theo như Máy điện, Cung cấp điện, Trang bị điện và Tự động hóa PLC trong chương trình đào tạo nghề Điện công nghiệp.
