TỔNG QUAN HỌC THUẬT VÀ NỘI DUNG GIÁO TRÌNH ĐO LƯỜNG ĐIỆN TỬ

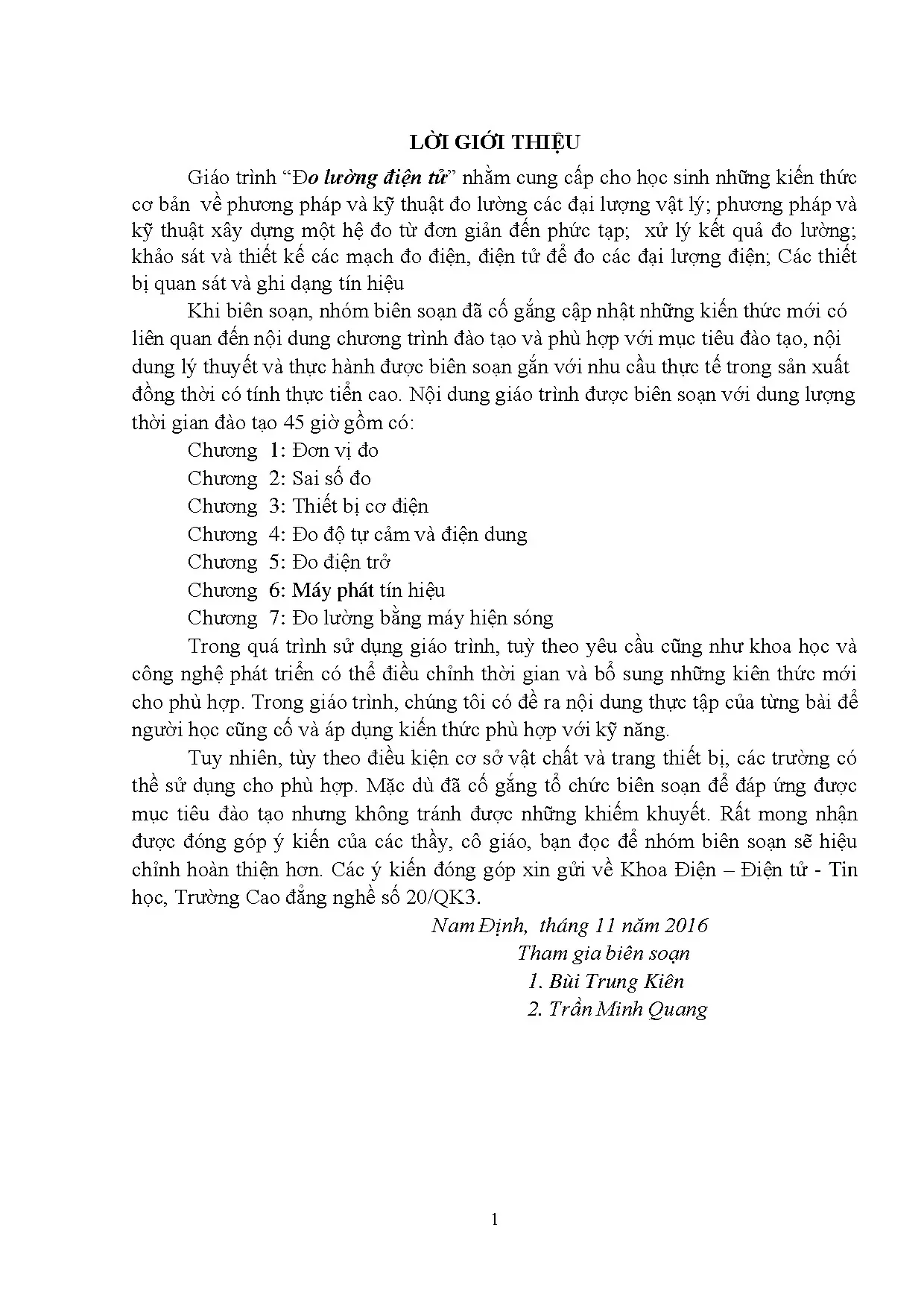

Tổng quan về giáo trình
- Tên tài liệu: Giáo trình Đo lường điện tử
- Tác giả biên soạn: Bùi Trung Kiên, Trần Minh Quang
- Đơn vị chủ quản: Khoa Điện – Điện tử – Tin học, Trường Cao đẳng nghề số 20/QK3 (Nam Định, 11/2016)
- Thời lượng đào tạo: 45 giờ (bao gồm phần lý thuyết và nội dung thực tập tương ứng từng bài)
KHUNG CẤU TRÚC 7 CHƯƠNG (45 GIỜ)
┌────────────────────────────────────────────────────────────────────────┐
│ Chương 1: Đơn vị đo (SI, đại lượng điện, thông số vật liệu) │
│ Chương 2: Sai số đo (TCVN 6165-1996, phân loại sai số, phân bố Gauss) │
│ Chương 3: Thiết bị cơ điện (PMMC, Shunt, Rp, VOM, Fluke 17B, ADC) │
│ Chương 4: Đo độ tự cảm và điện dung (Cầu AC, Curtis-Grover, Cầu Sauty) │
│ Chương 5: Đo điện trở (Cầu đo, Mêgôm kế, Ôm kế) │
│ Chương 6: Máy phát tín hiệu │
│ Chương 7: Đo lường bằng máy hiện sóng (Dao động ký) │
└────────────────────────────────────────────────────────────────────────┘
Môn học và vị trí trong chương trình đào tạo
Đo lường điện tử là môn học kỹ thuật cơ sở thuộc khối kiến thức chuyên ngành Điện – Điện tử – Tin học. Môn học giữ vai trò cầu nối giữa các môn khoa học cơ bản (Vật lý đại cương, Giải tích mạch) với các môn học ứng dụng chuyên sâu (Thiết kế mạch điện tử, Điều khiển tự động, Kỹ thuật vi xử lý, Sửa chữa và bảo trì thiết bị công nghiệp).
Mục tiêu học tập (Learning Outcomes)
- Kiến thức: Nắm vững hệ thống đơn vị đo lường quốc tế (SI); phân loại và đánh giá các loại sai số trong phép đo; giải thích nguyên lý hoạt động của các cơ cấu chỉ thị cơ điện, cơ cấu đo tương tự và kỹ thuật chuyển đổi tương tự – số (ADC) trong đồng hồ hiện số; xây dựng phương trình cân bằng cho các mạch cầu đo xoay chiều.
- Kỹ năng: Tính toán mở rộng dải đo cho ampe kế và vôn kế; thiết kế và phối ghép mạch đo phân áp, phân dòng; vận hành các thiết bị đo phổ biến như đồng hồ vạn năng chỉ thị kim (VOM) và đồng hồ vạn năng kỹ thuật số (DVOM); đo kiểm các thông số $R, L, C$, kiểm tra linh kiện bán dẫn (diode, transistor) và nhận dạng dạng sóng tín hiệu.
- Năng lực tự chủ và trách nhiệm: Thực hiện các quy trình đo lường tuân thủ tiêu chuẩn an toàn điện công nghiệp, bảo đảm độ chính xác của kết quả đo và bảo vệ thiết bị trong điều kiện vận hành sản xuất.
Cấu trúc và cách tiếp cận
Nội dung giáo trình được bố cục thành 7 chương với tổng thời lượng 45 giờ:
- Chương 1: Đơn vị đo
- Chương 2: Sai số đo
- Chương 3: Thiết bị cơ điện
- Chương 4: Đo độ tự cảm và điện dung
- Chương 5: Đo điện trở
- Chương 6: Máy phát tín hiệu
- Chương 7: Đo lường bằng máy hiện sóng
Giáo trình sử dụng cách tiếp cận tích hợp giữa cơ sở toán – lý của phép đo và hướng dẫn quy trình vận hành thiết bị cụ thể. Kiến thức phát triển từ nguyên lý định nghĩa đại lượng cơ bản đến cấu tạo phần cứng mạch đo, phương pháp tính toán tham số và ứng dụng thiết bị đo công nghiệp thực tế.
Điểm đặc sắc của giáo trình
Tài liệu kết hợp giữa phân tích giải tích các sơ đồ nguyên lý mạch đo (cơ cấu PMMC, mạch cầu xoay chiều, mạch chia điện áp/điện trở Shunt) và tài liệu kỹ thuật của thiết bị đo công nghiệp hiện đại (như đồng hồ vạn năng Fluke 17B). Đồng thời, giáo trình tích hợp các nội dung thực tập tương ứng từng chương nhằm giúp người học củng cố lý thuyết và rèn luyện kỹ năng xử lý tình huống đo lường thực tế.
Nội dung kiến thức cốt lõi
Các chương và chủ đề chính
TIẾN TRÌNH PHÁT TRIỂN NỘI DUNG HỌC THUẬT
Cơ sở đo lường Thiết bị chỉ thị Đo tham số & Tín hiệu
┌──────────────────┐ ┌──────────────────┐ ┌─────────────────────┐
│ • Hệ SI & Chuẩn │ ───► │ • Cơ cấu PMMC │ ───► │ • Cầu AC (L, C, R) │
│ • Lý thuyết sai số│ │ • Mở rộng thang đo│ │ • Máy phát & Máy │
│ • Phân bố Gauss │ │ • VOM / DVOM │ │ hiện sóng │
└──────────────────┘ └──────────────────┘ └─────────────────────┘
Chương 1: Đơn vị đo
Chương này thiết lập nền tảng về hệ thống đơn vị đo lường quốc tế (SI) được áp dụng trong kinh tế, thương mại, khoa học và công nghệ.
- Đơn vị cơ bản (BIPM 1998):
- Mét ($m$): Quãng đường ánh sáng đi trong chân không trong thời gian $1 / 299,792,458$ giây.
- Kilôgam ($kg$): Khối lượng của khối hình trụ làm từ hợp kim platin-iridi ($90%$ Platin, $10%$ Iridi, đường kính $39\text{ mm}$, cao $39\text{ mm}$) lưu giữ tại Viện Đo lường Quốc tế (BIPM).
- Giây ($s$): $9,192,631,770$ chu kỳ bức xạ điện từ giữa hai mức năng lượng siêu tinh vi của nguyên tử Cesium 133 ($\text{Cs}^{133}$).
- Ampe ($A$, định nghĩa 1948): Dòng điện không đổi trong hai dây dẫn song song dài vô hạn đặt cách nhau $1\text{ m}$ trong chân không sinh ra lực $2\times 10^{-7}\text{ N/m}$, tương đương dòng chuyển động của $6,24150948 \times 10^{18}$ điện tử ($1\text{ Coulomb/s}$).
- Nhiệt độ: Độ Celsius ($^\circ\text{C}$) và Kelvin ($0^\circ\text{C} = 273,15\text{ K}$, điểm $0\text{ K}$ là độ không tuyệt đối).
- Lượng chất: Mol ($6,023 \times 10^{23}$ hạt Avogadro).
- Cường độ sáng: Candela ($cd$, phát bức xạ đơn sắc tần số $540 \times 10^{12}\text{ Hz}$, cường độ $1/683\text{ W/sr}$).
- Đơn vị dẫn xuất và đại lượng điện – từ:
- Lực: Newton ($1\text{ N} = 1\text{ kg}\cdot\text{m/s}^2$).
- Công và Năng lượng: Joule ($1\text{ J} = 1\text{ N}\cdot\text{m}$), Electronvolt ($1\text{ eV} = 1,6 \times 10^{-19}\text{ J}$).
- Công suất: Watt ($1\text{ W} = 1\text{ J/s}$), Mã lực ($1\text{ HP} = 0,736\text{ kW}$), công suất biểu kiến $\text{VA}$, $\text{kVA}$.
- Các đại lượng điện: Cường độ dòng ($I = dQ/dt$, $I_{tb} = \Delta Q/\Delta t$), mật độ dòng ($\Phi = j \cdot A$), điện thế ($V_M = A_M / q$), hiệu điện thế, điện trở ($R = U/I$, $R = \rho \cdot L / S$), điện dẫn suất ($\sigma = 1/\rho$), từ thông ($\Phi_m = \int B \cdot dS$, đơn vị Weber - $\text{Wb}$), cảm ứng từ (Tesla - $\text{T}$), độ tự cảm (Henry - $\text{H}$), điện dung (Fara - $\text{F}$).
| Vật liệu |
Điện trở suất $\rho$ ($\Omega\cdot\text{m}$) |
Hệ số nhiệt điện trở ($/^\circ\text{C}$) |
| Bạc |
$1,59 \times 10^{-8}$ |
$0,0038$ |
| Đồng |
$1,72 \times 10^{-8}$ |
$0,0039$ |
| Vàng |
$2,44 \times 10^{-8}$ |
$0,0034$ |
| Nhôm |
$2,82 \times 10^{-8}$ |
$0,0039$ |
| Constantan |
$4,9 \times 10^{-7}$ |
$0,00001$ |
| Silic |
$6,40 \times 10^2$ |
$-0,048$ |
| Thủy tinh |
$10^{10} \div 10^{14}$ |
$-0,075$ |
Chương 2: Sai số đo
- Tiêu chuẩn mẫu và truyền chuẩn: Dẫn chiếu theo TCVN 6165-1996: Chuẩn đầu (Primary standard), Chuẩn thứ (Secondary standard), Chuẩn bậc I; Chuẩn quốc tế, Chuẩn quốc gia, Chuẩn chính, Chuẩn công tác, Chuẩn so sánh.
- Phương pháp đo: Đo trực tiếp, đo gián tiếp ($X = f(A_1, A_2, \dots, A_n)$), đo tương quan, đo hợp bộ, đo thống kê.
- Phân loại tín hiệu đo: Tín hiệu tiền định và ngẫu nhiên; tín hiệu tương tự (liên tục) và tín hiệu số (rời rạc); đại lượng năng lượng, đại lượng thông số mạch và đại lượng không điện.
- Lý thuyết sai số:
- Sai số tuyệt đối: $\Delta X = |X - X_{th}|$
- Sai số tương đối thực: $\gamma = \frac{\Delta X}{X_{th}} \times 100%$
- Sai số tương đối danh định: $\gamma_{dd} = \frac{\Delta X}{X} \times 100%$
- Cấp chính xác: $\gamma_{cq} = \frac{\Delta X_m}{X_{dm}} \times 100%$
- Sai số toàn thang (fsd - full scale deflection): Sai số giới hạn phụ thuộc vào thang đo được chọn.
- Phân loại theo nguồn gốc: Sai số chủ quan (do người vận hành), sai số khách quan (môi trường, thiết bị), sai số hệ thống (do dụng cụ, phương pháp, khí hậu; khắc phục bằng cách hiệu chỉnh điểm $0$, dùng lượng hiệu chỉnh hoặc hệ số hiệu chỉnh), sai số ngẫu nhiên.
- Xử lý sai số ngẫu nhiên: Tuân theo luật phân bố chuẩn Gauss. Tính giá trị trung bình $\bar{X} = \frac{1}{n}\sum_{i=1}^{n} x_i$, độ lệch chuẩn thực nghiệm $\sigma = \sqrt{\frac{1}{n-1}\sum_{i=1}^{n}(x_i - \bar{X})^2}$, áp dụng quy tắc tin cậy $3\sigma$.
- Hiện tượng thị sai (Parallax): Định nghĩa góc thị sai trong quan sát kim chỉ thị; liên hệ ứng dụng trong thiên văn học và định luật suy giảm theo bình phương khoảng cách.
Chương 3: Thiết bị cơ điện
- Cơ cấu đo chỉ thị kim kiểu nam châm vĩnh cửu cuộn dây quay (PMMC / Từ điện):
- Cấu tạo: Phần tĩnh (nam châm vĩnh cửu, cực từ, lõi sắt non, trục thép pha iridi/osimi, trụ đỡ đá cứng); phần động (khung dây đồng mảnh, lò xo cản xoắn ốc bằng đồng berili/đồng phốt pho, kim chỉ nhôm/thủy tinh, thang đo nhôm lá có gương phản chiếu, bộ phận cản dịu).
- Nguyên lý cân bằng mômen: Mômen quay $M_q = B \cdot I \cdot S \cdot W$, mômen cản $M_c = D \cdot \alpha$. Khi cân bằng: $\alpha = \left(\frac{B \cdot S \cdot W}{D}\right) \cdot I \Rightarrow$ góc lệch $\alpha$ tỷ lệ tuyến tính với dòng điện một chiều $I$.
- Mở rộng thang đo cho ampe kế DC: Mắc điện trở Shunt ($R_s$) song song hoặc nối tiếp với cơ cấu đo:
$$R_s = \frac{R_{ct}}{n - 1} \quad \text{với } n = \frac{I}{I_A}$$
- Mở rộng thang đo cho vôn kế DC: Mắc điện trở phụ ($R_p$) nối tiếp với cơ cấu đo:
$$R_p = \frac{V_{thang}}{I_{FS}} - R_G$$
- Đồng hồ vạn năng chỉ thị kim (VOM): Độ nhạy biểu thị bằng $\Omega/\text{V}$ (nghịch đảo của $I_{FS}$). Mạch đo $I$, mạch đo $U$, mạch đo điện trở với pin $1,5\text{V}$ và $9\text{V}$. Thang đo đề-xi-ben ($\text{dB}$) với mức chuẩn $0\text{ dB} = 0,775\text{V}$ trên tải $600,\Omega$.
- Đồng hồ vạn năng hiện số (DVOM): Khối suy giảm, bộ biến đổi tương tự – số (ADC), mạch so sánh điện áp mẫu, cổng logic AND, bộ đếm xung và hiển thị LED/LCD.
- Khảo sát thiết bị Fluke 17B: Thông số dải đo $V_{AC}/V_{DC}$ ($0,1\text{ mV} \div 1000\text{ V}$), điện trở ($0,1,\Omega \div 40\text{ M}\Omega$), dòng điện ($0,1\text{ mA} \div 10\text{ A}$), điện dung ($0,01\text{ nF} \div 100,\mu\text{F}$), tần số ($10\text{ Hz} \div 100\text{ kHz}$), nhiệt độ ($-55^\circ\text{C} \div 400^\circ\text{C}$). Hướng dẫn quy trình đo kiểm diode ($0,6\text{ V}$ chiều thuận, hiển thị $\text{OL}$ chiều ngược), đo thông mạch (báo tiếng bíp) và đo điện áp/dòng điện an toàn.
Chương 4: Đo độ tự cảm và điện dung
- Lý thuyết mạch cầu xoay chiều (AC Bridge): Cấu trúc dạng cầu Wheatstone cấp nguồn xoay chiều ($50\text{ Hz}$ hoặc $1\text{ kHz}$). Điều kiện cân bằng:
$$\dot{Z}_1 \cdot \dot{Z}_4 = \dot{Z}_2 \cdot \dot{Z}_3$$
Tách thành hai phương trình độc lập: Cân bằng phần thực ($R$) và cân bằng phần ảo ($X$).
- Phần tử mẫu xoay chiều:
- Điện trở mẫu: Quấn theo kiểu thuận nghịch hoặc kiểu Curtis và Grover nhằm khử điện cảm ký sinh và điện dung ký sinh ở tần số cao.
- Tụ điện mẫu: Đánh giá qua góc tổn hao điện môi $\delta$, công suất hao tán $P = U \cdot I \cdot \sin\delta$.
- Cuộn cảm mẫu: Cấu tạo dạng ống dây thay đổi vị trí lõi, đánh giá qua hệ số phẩm chất $Q$.
- Cầu đo điện dung:
- Cầu Sauty đo tụ điện tổn hao nhỏ ($D < 0,1$):
$$C_x = C_1 \cdot \frac{R_4}{R_3}, \quad R_x = R_1 \cdot \frac{R_3}{R_4}, \quad D = \omega \cdot R_x \cdot C_x = \omega \cdot R_1 \cdot C_1$$
- Cầu xoay chiều đo tụ điện tổn hao lớn ($D > 0,1$): Nhánh mẫu gồm $R_m // C_m$:
$$R_x = R_m \cdot \frac{R_1}{R_2}, \quad C_x = C_m \cdot \frac{R_2}{R_1}, \quad D = \frac{1}{\omega \cdot R_x \cdot C_x}$$
- Mạch cầu đo phổ quát cho điện dung tổn hao lớn.
Chương 5, 6, 7: Đo điện trở, Máy phát tín hiệu, Đo lường bằng máy hiện sóng
- Giới thiệu các phương pháp đo điện trở nhỏ bằng cầu đo, điện trở lớn bằng Mêgôm kế; nguyên lý phát dạng sóng chuẩn (sin, tam giác, vuông) và kỹ thuật quan sát, đo lường biên độ, chu kỳ, tần số, góc lệch pha trên màn hình dao động ký (máy hiện sóng).
Kiến thức nền tảng được xây dựng
- Lý thuyết Điện – Từ trường: Tương tác lực từ trường lên khung dây mang dòng, định luật cảm ứng điện từ và mô hình tương đương của linh kiện thụ động ($R, L, C$) ở dải tần số cao.
- Lý thuyết Đo lường và Thống kê: Hệ thống hóa cấu trúc phân cấp chuẩn đo lường theo TCVN; mô hình hóa sai số ngẫu nhiên bằng hàm mật độ xác suất Gauss.
- Lý thuyết Mạch điện xoay chiều: Áp dụng số phức để giải và xác lập điều kiện cân bằng thực/ảo cho các mạng cầu đo trở kháng phức.
Kỹ năng phát triển
- Kỹ năng kỹ thuật (Technical Skills): Thao tác chính xác trên đồng hồ đo VOM kim và DVOM Fluke 17B; tính toán và lắp ráp mạch mở rộng thang đo ampe kế ($R_s$), vôn kế ($R_p$); cân bằng mạch cầu đo xoay chiều $R-L-C$.
- Kỹ năng phân tích (Analytical Skills): Phân tích sai số toàn thang đo (fsd); tính toán sự lan truyền sai số trong các phép đo gián tiếp ($P = U \cdot I$); tính toán hệ số suy giảm và góc tổn hao $D$ của tụ điện.
- Năng lực thực hành nghề nghiệp (Practical Competencies): Quy trình kiểm tra an toàn linh kiện; kiểm tra thông mạch, phóng nạp tụ điện, trạng thái tiếp giáp $P-N$ của diode bán dẫn; kỹ năng hiệu chỉnh điểm $0$ cơ khí và điện tử trên thiết bị đo.
Phương pháp giảng dạy và học tập
PHƯƠNG THỨC TÍCH HỢP ĐÀO TẠO
┌───────────────────────┐ ┌────────────────────────┐
│ LÝ THUYẾT │ │ THỰC HÀNH │
│ • Cơ sở toán học │ ──────────► │ • Thao tác VOM / DVOM │
│ • Thiết kế mạch đo │ ◄────────── │ • Kiểm tra linh kiện │
│ • Phân tích sai số │ │ • Cân bằng mạch cầu AC │
└───────────────────────┘ └────────────────────────┘
Phương pháp sư phạm (Pedagogical Approach)
Giáo trình áp dụng mô hình đào tạo kỹ thuật tích hợp:
- Trình bày bản chất vật lý và công thức giải tích của hiện tượng/đại lượng đo.
- Xây dựng sơ đồ nguyên lý mạch đo và công thức tính toán linh kiện phụ trợ.
- Hướng dẫn trực quan trên sơ đồ cấu tạo và thiết bị thực tế.
- Đưa ra các ví dụ tính toán số liệu và hướng dẫn các bước thực hành từng bài.
Bài tập và bài toán tính toán mẫu
Giáo trình xây dựng hệ thống ví dụ tính toán với số liệu kỹ thuật thực tế:
- Tính toán sai số nhiệt độ: Tính giá trị lớn nhất của điện trở $R = 1,2\text{ k}\Omega \pm 5%$ khi nhiệt độ tăng từ $25^\circ\text{C}$ lên $75^\circ\text{C}$ với hệ số nhiệt $500\text{ ppm}/^\circ\text{C}$.
- Tính sai số công suất trong phép đo gián tiếp: Xác định $P_{min}, P_{max}$ khi đo điện áp bằng vôn kế thang $30\text{V}$ (cấp chính xác $4%$) và ampe kế thang $100\text{mA}$ (cấp chính xác $1%$).
- Tính toán điện trở Shunt: Cho cơ cấu đo có dòng cực đại $I_A = 50\text{ mA}$, nội trở $R_{ct} = 300,\Omega$; tính các giá trị $R_{s1}, R_{s2}, R_{s3}$ để mở rộng thang đo sang các dải $100\text{ mA}, 1\text{ mA}, 10\text{ mA}$.
- Tính toán chuỗi điện trở phụ cho Vôn kế đa dải đo: Cho điện kế $I_{FS} = 2\text{ mA}$, nội trở $R_G = 50,\Omega$; xác định chuỗi $R_1, R_2, R_3, R_4$ tương ứng các thang đo $10\text{V}, 50\text{V}, 100\text{V}, 250\text{V}$.
- Cân bằng cầu Sauty: Cho cầu đo hoạt động tại tần số $f = 100\text{ Hz}$, tỉ số điện trở mẫu $R_3/R_4 = 10\text{ k}\Omega / 10\text{ k}\Omega$, $C_1 = 0,3,\mu\text{F}$, điều chỉnh $R_1 = 125,\Omega$; xác định $C_x, R_x$ và hệ số tổn hao $D$.
Bài tập thực hành (Practical Exercises)
- Quy trình đo điện trở và cách ly linh kiện ra khỏi mạch in.
- Kỹ thuật chỉnh điểm $0$ ($\text{ADJ}$) trên thang đo Ôm của đồng hồ VOM kim.
- Phương pháp đo dòng điện gián tiếp bằng cách đo sụt áp trên điện trở hạn dòng để bảo vệ an toàn cho đồng hồ đo.
- Quy trình đo kiểm tra diode bán dẫn và tụ điện trên đồng hồ vạn năng số Fluke 17B.
Quy tắc an toàn và kiểm tra đánh giá
- Cảnh báo điện áp nguy hiểm đối với các mức điện áp vượt quá $30\text{ V AC rms}$, $42\text{ V AC đỉnh}$, hoặc $60\text{ V DC}$.
- Quy định ngắt nguồn, xả điện tích tụ cao áp trước khi thực hiện đo điện trở, điện dung hoặc diode.
- Đánh giá người học qua năng lực giải bài tập thiết kế mạch đo, phân tích nguồn gốc sai số và kỹ năng thao tác chuẩn xác trên thiết bị đo thực tế.
Điểm nổi bật và cập nhật
Cập nhật định nghĩa và tiêu chuẩn đo lường
- Giáo trình dẫn chiếu các định nghĩa chuẩn hóa của Viện Đo lường Quốc tế (BIPM 1998) cho các đơn vị đo cơ bản ($m, kg, s, A$).
- Dẫn chiếu và phân loại hệ thống chuẩn đo lường quốc gia theo Tiêu chuẩn Việt Nam TCVN 6165-1996, giúp người học tiếp cận khung quy chuẩn kỹ thuật chính thống.
HỆ THỐNG MẪU CHUẨN
┌────────────────────────────────────────────────────────────────────────┐
│ Theo thẩm quyền: │
│ • Chuẩn quốc tế (International standard) │
│ • Chuẩn quốc gia (National standard) │
│ │
│ Theo cấp chính xác & thứ bậc: │
│ • Chuẩn đầu (Primary standard) ──► Chuẩn thứ (Secondary standard) │
│ ──► Chuẩn bậc I │
│ │
│ Theo chức năng vận hành: │
│ • Chuẩn chính (Reference) ──► Chuẩn công tác (Working standard) │
│ • Chuẩn so sánh (Transfer standard) │
└────────────────────────────────────────────────────────────────────────┘
Tích hợp công nghệ đo lường hiện số và thiết bị thực tế
Bên cạnh cơ cấu đo truyền thống (PMMC), giáo trình cập nhật cấu trúc nguyên lý của đồng hồ vạn năng điện tử hiện số (DVOM) với sơ đồ khối bộ chuyển đổi tương tự – số (ADC) so sánh điện áp mẫu. Giáo trình cung cấp bảng thông số kỹ thuật, ký hiệu an toàn và quy trình thao tác trên đồng hồ đo Fluke 17B.
Phân tích yếu tố phi lý tưởng trong đo lường cao tần
Giáo trình phân tích các hiệu ứng ký sinh xuất hiện ở dải tần số cao:
- Hiệu ứng bề mặt làm tăng điện trở thuần của dây dẫn.
- Điện cảm ký sinh trên điện trở mẫu xoay chiều và kỹ thuật quấn dây triệt tiêu (quấn thuận nghịch, quấn kiểu Curtis và Grover, quấn đan rổ trên bìa mỏng).
- Điện trở rỉ của chất điện môi tụ điện và phương pháp mô hình hóa mạch tương đương qua hệ số tổn hao $D$ (D-factor).
Đối tượng sử dụng giáo trình
ĐỐI TƯỢNG SỬ DỤNG VÀ YÊU CẦU NỀN TẢNG
┌───────────────────────────────┐ ┌───────────────────────────────┐
│ YÊU CẦU TIÊN QUYẾT │ │ ĐỐI TƯỢNG SỬ DỤNG │
├───────────────────────────────┤ ├───────────────────────────────┤
│ • Vật lý đại cương (Điện-Từ) │ ───► │ • Học sinh, sinh viên CĐ/ĐH │
│ • Lý thuyết mạch điện cơ bản │ │ ngành Điện - Điện tử - TĐH │
│ • Giải tích & Xác suất thống kê│ │ • Giảng viên bộ môn Đo lường │
│ │ │ • Kỹ thuật viên bảo trì │
└───────────────────────────────┘ └───────────────────────────────┘
- Sinh viên chuyên ngành: Học sinh, sinh viên theo học trình độ Cao đẳng và Đại học các ngành Kỹ thuật Điện, Điện tử công nghiệp, Tự động hóa, Cơ điện tử và Kỹ thuật máy tính. Giáo trình được thiết kế với thời lượng chuẩn 45 giờ đào tạo.
- Yêu cầu kiến thức tiên quyết (Prerequisites):
- Kiến thức Vật lý đại cương (phần Điện học và Từ học).
- Kiến thức Lý thuyết mạch điện (định luật Kirchhoff, định luật Ohm, số phức trong mạch xoay chiều).
- Kiến thức Toán giải tích và Xác suất thống kê cơ bản.
- Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy lý thuyết, cung cấp khung chương trình, hệ thống công thức giải tích để thiết kế bài giảng và xây dựng bài tập thực hành thí nghiệm đo lường.
- Kỹ thuật viên tự học và tham khảo: Kỹ thuật viên bảo trì, sửa chữa mạch điện tử sử dụng để tra cứu quy tắc an toàn, phương pháp kiểm tra linh kiện thực tế và ý nghĩa các thông số kỹ thuật trên thiết bị đo.
Câu hỏi thường gặp
1. Giáo trình này phù hợp với ai?
Giáo trình được biên soạn phục vụ học sinh, sinh viên trình độ cao đẳng và đại học thuộc các khối ngành Kỹ thuật Điện, Điện tử, Tin học và Tự động hóa, đồng thời là tài liệu tham khảo cho giảng viên và kỹ thuật viên thực hành đo kiểm.
2. Cần chuẩn bị kiến thức nền tảng nào trước khi học?
Người học cần hoàn thành các học phần cơ sở bao gồm Vật lý đại cương (phần Điện – Từ), Lý thuyết mạch điện (mạch DC và số phức trong mạch xoay chiều) cùng các phép toán thống kê cơ bản để tiếp thu các nội dung về sai số và mạch cầu xoay chiều.
3. Cấu trúc nội dung giáo trình có điểm gì khác biệt so với các tài liệu thuần lý thuyết?
Giáo trình kết hợp giữa phân tích mô hình toán học giải tích (như cân bằng mômen cơ điện PMMC, điều kiện cân bằng phức của cầu xoay chiều) với hướng dẫn quy trình vận hành thiết bị cụ thể (VOM kim, Fluke 17B), tích hợp phần thực tập ngay trong từng bài học.
4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả?
Người học cần kết hợp đọc kỹ lý thuyết nguyên lý mạch đo, tự giải lại các ví dụ tính toán mở rộng dải đo ($R_s, R_p$), tính toán sai số lan truyền, và tuân thủ các bước hướng dẫn an toàn khi thực hành đo kiểm linh kiện trực tiếp trên thiết bị đo.
5. Giáo trình có các ví dụ và tài liệu bổ trợ nào kèm theo?
Giáo trình cung cấp các sơ đồ nguyên lý mạch đo chi tiết, bảng tra cứu điện trở suất của các kim loại, bảng hướng dẫn các biểu tượng an toàn trên đồng hồ số, bài tập tính toán thiết kế mạch chia thang đo và ví dụ cân bằng cầu Sauty có lời giải.
Kết luận
Giá trị cốt lõi của giáo trình
Giáo trình Đo lường điện tử của nhóm tác giả Bùi Trung Kiên và Trần Minh Quang cung cấp hệ thống kiến thức toàn diện và có cấu trúc chặt chẽ về lý thuyết đo lường học, kỹ thuật phân tích sai số, nguyên lý phần cứng thiết bị cơ điện và phương pháp đo tham số trở kháng xoay chiều.
Lộ trình học tập đề xuất
Người học nên tiếp cận tuần tự theo tiến trình 4 bước:
- Nắm vững hệ đơn vị đo lường SI và các công thức xử lý sai số đo lường (Chương 1, Chương 2).
- Nghiên cứu nguyên lý cơ cấu PMMC, tính toán mạch mở rộng dải đo $R_s, R_p$ và thực hành trên đồng hồ VOM/DVOM (Chương 3).
- Phân tích lý thuyết mạch cầu xoay chiều và đo các đại lượng điện dung, điện cảm, điện trở (Chương 4, Chương 5).
- Khảo sát hoạt động của máy phát tín hiệu và phân tích dạng sóng trên máy hiện sóng (Chương 6, Chương 7).
Nguồn tài liệu tham khảo liên quan
- Tiêu chuẩn Việt Nam TCVN 6165-1996 về chuẩn đo lường.
- Các tài liệu công bố và quy chuẩn định nghĩa đơn vị của Viện Đo lường Quốc tế (BIPM).
- Tài liệu hướng dẫn kỹ thuật vận hành thiết bị đo kiểm chuyên dụng (Fluke Corporation).
